Помещения по угрозы поражения электрическим током

Достижение высочайшей производительности труда на сегодня нереально без использования промышленного электрического оборудования различной специализации. При всем этом современное создание невообразимо без обеспечения норм техники безопасности, а именно регламентирующих порядок работы с электроустановками. Одной из базисных процедур, осуществляемых в процессе разработки данных норм, является систематизация помещений по электробезопасности. С ее помощью удается узнать степень риска поражения электрическим током зависимо от критерий среды. Посреди остального учитываются следующие начальные данные:

• — характеристики влажности воздуха в производственном помещении;
• — температурный режим;
• — уровень концентрации в воздухе токопроводящей пыли;
• — хим активность и другие условия, способные оказать разрушительное воздействие на изоляцию оборудования.

Основная задачка систематизации производственных помещений по уровню электрической безопасности: предотвращение утечек электрического тока на нетоковедущие детали оборудования (железные кожухи, элементы корпуса, станины).

Приветствую всех друзья на канале «Электрик в доме». На энергетических объектах сильно много уделяется внимания охране труда и технике безопасности. Одним из основных лозунгов любого предприятия сохранение жизни и здоровья трудящихся в процессе трудовой деятельности. Потому сейчас разберемся с таковой темой как систематизация помещений по угрозы поражения электрическим током.

Какие условия оказывают влияние на электробезопасность

Так как вода является хорошим электрическим проводником, высочайший уровень влажности в производственном помещении, содействующий образованию конденсата, относят к одному из более принципиальных характеристик, учитываемых при расчете уровня безопасности помещения. В ряде всевозможных случаев вода может накапливаться не только лишь на стенках и полу, но и конкретно на корпусе техники.

Также к категории особо небезопасных помещений относят объекты с высочайшим содержанием пыли в воздухе. Речь тут идет о помещениях, где в итоге производственного процесса выделяется токопроводящая пыль. Оседающая сплошным слоем на электроустановке пыль способна создавать токопроводящие дорожки, что может привести к непредсказуемым последствиям. Не считая того пыль препятствует нормальному остыванию техники, ее перегреву и даже возгоранию.

Чрезвычайно высочайшие температуры окружающей среды ускоряют процесс старения изоляционных материалов. Защитные характеристики покрытий утрачиваются, что приводит к риску появления аварийных ситуаций.

Высочайшие концентрации в воздухе химически активных веществ также понижают изоляционные характеристики электрического оборудования. Возникающие в процессе окисления токопроводящие дорожки представляют дополнительная опасность для работников, контактирующих с техникой.

Для понижения негативных воздействий, возникающих из-за перечисленных выше причин, компаниям нужно принять дополнительные меры безопасности: оснащение токопроводящих кабельных систем огнезащитой, установка действенной вентиляционной системы, покрытие пола материалом с диэлектрическими качествами.

Систематизация помещений по угрозы поражения электрическим током

Даже самая надежная изоляция теряет свои характеристики при долговременной эксплуатации в сложных производственных критериях. Опасность поражения электрическим током значительно увеличивается, если человек находится в помещении с железным полом либо контактирует с оборудованием, находящихся поблизости заземленных железных предметов.

Согласно разделу 1.1.13 правил устройства электроустановок (ПУЭ) производственные цеха, торговые и бытовые помещения принято разделять на три отдельных класса, характеризующих степень угрозы. Разглядим любой из них в отдельности.

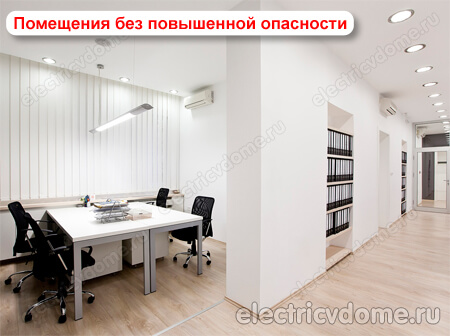

1-ый класс — "помещения без завышенной угрозы"

В данную категорию входят помещения, характеризующиеся пониженной влажностью воздуха (до 75%), оборудованные по мере надобности вентиляционной системой и отоплением.

Не считая того полы в таких помещениях должны быть не токопроводящими. Под понятием токопроводящие полы предполагают железные, железобетонные, земельные и т.д. Для причисления производственного цеха в разряд неопасных, его пол следует покрыть диэлектрическим материалом.

К приятным примерам неопасных объектов можно отнести обыденные жилые и офисные помещения, кладовые для хранения инструментов, лаборатории, также производственные цеха приборостроительных компаний, проект которых вначале предугадывал наличие изолированного пола, массивные воздушные фильтры для устранения пыли и систему регулирования температуры воздуха.

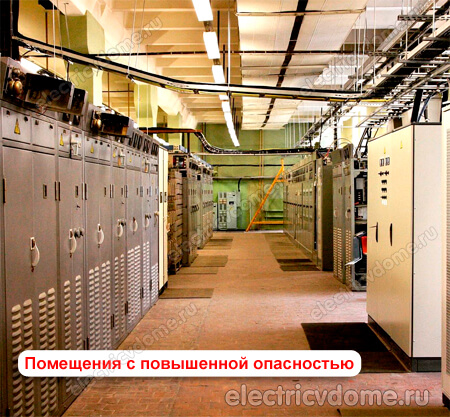

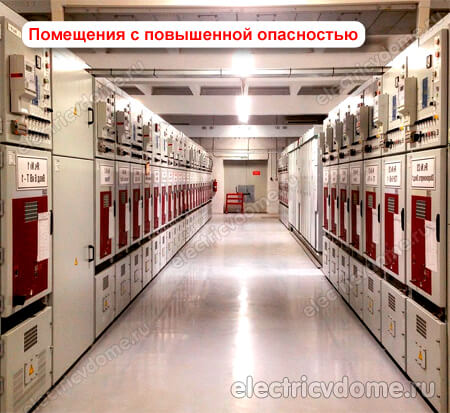

2-ой класс — "помещения с завышенной угрозой"

Действующая систематизация помещений по угрозы поражения электрическим током определяет объект к категории завышенной угрозы при наличии в них 1-го из следующих критерий:

1. 1) сырость (помещения, с относительной влажностью больше 75 %);
2. 2) токопроводящая пыль (неизменное образование пыли с токопроводящими качествами);
3. 3) помещения с токопроводящими полами (наличие железобетонных, железных, кирпичных и других типов токопроводящих напольных покрытий);
4. 4) высочайший уровень температуры (помещения в каких температура повсевременно превосходит +35 0 С);
5. 5) условия (возможность), когда человек может сразу прикоснуться к железным корпусам электрического оборудования и к заземленным металлоконструкциям построек (из примеров можно привести случай, когда человек может взяться одной рукою за батарею отопления — 2-ой за корпус станка).

Нормативы влажности воздуха и уровня температуры для помещений с завышенной угрозой прописаны в ПУЭ пункт 1.1.8 и пункт 1.1.10. Данный класс помещений содержит в себе отапливаемые механические и электроремонтные цеха и мастерские, слесарно-ремонтные объекты и т.п.

3-ий класс — "особо небезопасные помещения"

К более небезопасной категории относятся помещения с высочайшим уровнем влажность, концентрированной взвесью химически активных веществ в воздухе, также более 2-ух дополнительных причин из категории помещений завышенной угрозы.

1. 1) помещения с « особенной сыростью » (относительная влажность близка к 100 % ). Не путать с пт выше;
2. 2) помещения в каких находится хим активность и органическая среда (в следствии отложений приводят к разрушению изоляции электрического оборудования);
3. 3) два и больше критерий из пт №2 (для помещений с завышенной угрозой).

При критичном уровне влажности, приближающемся к 100-процентной отметке, все открытые поверхности безизбежно покрываются конденсатом. Если же в воздухе находятся химически активные вещества в виде пара либо отложений, изоляционная защита и токоведущие элементы подвергаются разрушению.

В большинстве случаев небезопасные помещения встречаются на предприятиях машиностроительной отрасли: гальванические цеха, испытательные помещения. Также к данному классу относят производственные объекты, находящиеся под навесом либо на открытом воздухе.

Дорогие друзья систематизация помещений по электробезопасности предполагает очередной объект для систематизации — ОРУ (открытые распределительные устройства). Данные распределительные устройства равняются к третьему классу – особо небезопасные помещения.

Систематизация помещений по степени угрозы поражения

Степень безопасности обслуживания электроустановок почти во всем находится в зависимости от критерий эксплуатации и нрава среды помещения, в каком установлено электрическое оборудование.

Влага, пыль, едкие пары, газы, высочайшая температура разрушительно оказывают влияние на изоляцию электроустановок, тем существенно) градусы усугубляют условия безопасности.

В согласовании с правилами монтажа электроустановок все помещения, в каких находятся электроустановки, классифицируются исходя из убеждений угрозы поражения электрическим током на следующие три категории.

Систематизация помещений по степени угрозы

Помещения без завышенной угрозы: сухие, не жаркие, с непроводящим полом, без токопроводящей пыли, также помещения с маленьким количеством железных предметов, конструкций, машин и т. д. либо с коэффициентом наполнения площади k <; 0,2 (другими словами отношение площади, занимаемой металлическими предметами, к площади всей комнаты).

Помещения с завышенной угрозой: мокроватые, в каких при обычных критериях влажность может временно повышаться до насыщения, к примеру, при резких перепадах температуры либо при выделении огромного количества пара; сухие, не отапливаемые чердачные комнаты, неотапливаемые лестницы и неотапливаемые помещения с краткосрочным присутствием воды; помещения с токопроводящей пылью (угольные мельницы, волочильные цеха и тому схожее); горячие, другими словами помещения с температурой выше 30 ° С; помещения с токопроводящими полами (земельные, бетонные, древесные в влажном состоянии).

Особо небезопасные помещения: в особенности мокроватые помещения; помещения с едкими парами, газами и охлаждающими жидкостями, которые оказывают разрушающее воздействие на материалы, обычно применяемые в электроустановках, и понижают сопротивляемость человеческого организма; помещения, в каких имеется два либо более знака угрозы (к примеру, жгучая комната и проводящий пол либо мокроватая комната с коэффициентом наполнения более 0,2 и т. д.).

Во избежание случайного толкования определений, включенных в систематизацию помещений, согласно правилам монтажа электроустановок, сухими числятся помещения с относительной влажностью не выше 75% и температурой более + 5 °. С, другими словами те, в каких пол, стенки и все предметы обычно сухие; помещения с относительной влажностью, которая повсевременно превосходит 75% либо может временно возрости до 100%, числятся необработанными, так как в этих помещениях может происходить значимая влажность при резком изменении температуры либо при выделении огромного количества пара.

В особенности сырые помещения — это те, в каких воздух повсевременно насыщается водяным паром, другими словами относительная влажность добивается 100%, и в итоге пол, потолок и все объекты повсевременно покрываются влагой.

Помещения с проводящей пылью именуются I, беспощадные, в каких, в силу нрава производственных процессов, огромное количество пыли (к примеру, угля, металла) может выбрасываться и собираться в огромных количествах. Это предутверждает поддержание соответствующего сопротивления изоляции электрических установок, также понижает сопротивление тела человека.

Помещения с едкими парами либо газами числятся такими, в каких пары либо газы выделяются в процессе производства, что разрушительно действует на изоляционные материалы, обычно применяемые в электроустановках. В итоге должны быть приняты особые меры для защиты изоляции электрического оборудования. В дополнение к разрушительному воздействию на изоляцию электрического оборудования, эти пары и газы также могут существенно понизить сопротивление человеческого организма.

Жаркие помещения характеризуются высочайшей температурой, вызывающей высыхание и разрушение изоляции, также обильным испарением, что наращивает риск поражения электрическим током для людей в таких помещениях. Есть жаркие комнаты с температурой выше 30 ° C и в особенности жаркие комнаты с температурой выше 35 ° C.

К пожароопасным областям относятся те, в каких легковоспламеняющиеся предметы обрабатываются либо хранятся, либо горючие газы, пары, пыль и волокна могут создаваться в производственных критериях.

Взрывоопасные — это помещения, в каких выполняются, обрабатываются либо хранятся взрывчатые вещества, либо могут образоваться взрывоопасные газы, пары либо взрывоопасные консистенции их с воздухом.

Внедрение более совершенной технологии производства, неплохой вентиляции и герметизации позволяет существенно понизить степень угрозы большинства производственных помещений.

Особенное значение для электробезопасности имеет проводимость пола. Сухие концы (без гвоздиков) либо паркетные полы имеют достаточно огромное сопротивление и отлично изолируют человека от земли. Напротив, кирпичные, плиточные, бетонные либо земельные полы, сопротивление которых резко падает при намокании, являются нехороший термоизоляцией.

Полы с высочайшим сопротивлением могут быть очень действенными защитными мерами. В мастерских с неплохим концом, паркетных либо других полах с высочайшим сопротивлением однофазовое прикосновение может быть наименее небезопасным, если изоляция повреждена.

Как указывает анализ электрических повреждений, на предприятиях с полами, имеющими высочайшее электрическое сопротивление, возможность поражения электрическим током при работе электрического оборудования существенно понижается. Но при одновременном касании 2-ух фаз изоляционные характеристики пола не имеют значения, и электрический удар неизбежен.

Систематизация помещений по угрозы поражения электрическим током

Риск поражения электрическим током находится в зависимости от окружающей среды и окружающей среды. Влажность, тепло, едкие пары и газы, токопроводящая пыль разрушительно оказывают влияние на изоляцию электроустановок, существенно понижают ее сопротивление. Существует опасность передачи напряжения на нетоковедущие части электрического оборудования (корпуса, кровати, корпуса), с которыми контактирует работник. В таких критериях электрическое сопротивление тела человека также миниатюризируется, что еще более наращивает риск поражения электрическим током.

Опасность утежеляется наличием токопроводящих полов и заземленных железных предметов вблизи с оборудованием: при прикосновении к этим объектам и оболочкам электрического оборудования, случаем включенным под напряжением, через человеческое тело проходит большой ток. Это делает нужным поделить помещения в согласовании со степенью угрозы поражения электрическим током.

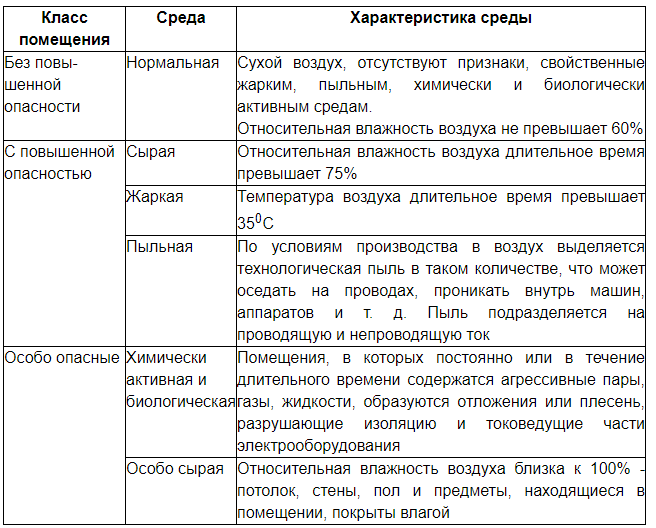

Действующие правила монтажа электроустановок (ПУЭ) всех помещений делятся на следующие три класса:

1. Помещения без завышенной угрозы: сухие, с обычной температурой воздуха, с непроводящими полами.
2. Помещения с завышенной угрозой: влажность с относительной влажностью (долговременной) более 75%; жгучая с температурой воздуха более + 30 ° С; с полами из токопроводящих материалов; с огромным количеством электропроводящей технологической пыли, осажденной на проводах и проникающей в электроустановки; с размещением электроустановок с металлическими корпусами, соединенными с землей, металлоконструкциями построек и технологическим оборудованием, позволяющими сразу с ними соприкасаться.
3. Помещения в особенности небезопасны: очень мокроватые с относительной влажностью, близкой к 100%, химически активная среда, одновременное наличие 2-ух либо более критерий, присущих комнатам с завышенной угрозой.

Одной из мер по обеспечению электробезопасности в помещениях класса II и III является внедрение тока низкого напряжения.

В качестве примеров разделения помещений по степени угрозы можно привести следующие: класс I включает офисные помещения и лаборатории с точными устройствами, сборочные цеха инструментальных заводов, часовые фабрики и т. д .; ко II классу — неотапливаемые складские помещения, лестничные клеточки с токопроводящими полами и т.д .; к III классу — все мастерские машиностроительных заводов: гальванические, аккумуляторные и т. д. к ним также относятся участки работ на земле под открытым небом и под навесом.

Заключение

Помещения, небезопасные исходя из убеждений поражения электрическим током людей, разделяются на: помещения в особенности небезопасны; помещения с завышенной угрозой; комнаты без завышенной угрозы.

Особо небезопасные помещения — помещения, характеризующиеся наличием в них 1-го из следующих критерий, которые делают необыкновенную опасность поражения электрическим током для людей: в особенности мокроватых.

С химически активной либо органической средой; сразу два либо более условия завышенной угрозы.

В очереди:

• в особенности мокроватые помещения — помещения, в каких относительная влажность близка к 100% (потолок, стенки, пол и предметы снутри помещения покрыты влагой);
• помещения с химически активной либо органической средой — помещения, в каких повсевременно либо в течение долгого времени содержатся брутальные пары, газы, воды, образуются отложения либо плесень, разрушающие изоляцию и токоведущие части электрического оборудования.

Территория открытых электроустановок равняется к особо небезопасным помещениям из-за угрозы поражения электрическим током.

Помещения завышенной угрозы — помещения, характеризующиеся наличием в них 1-го из следующих критерий, создающих завышенный риск поражения электрическим током для людей:

• высочайшая температура, мокроватая либо токопроводящая пыль;
• токопроводящие полы (металл, земля, железобетон, кирпич и т. д.);
• возможность одновременного контакта человека с металлическими конструкциями построек, которые соединены с землей, технологическими устройствами, механизмами и др., с одной стороны, и с металлическими зданиями электрического оборудования (открытые проводящие части), с другой.

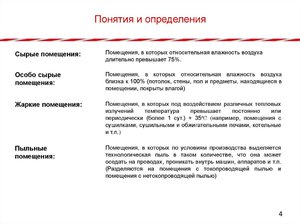

В очереди:

• горячие помещения — помещения, в каких под воздействием различного термического излучения температура повсевременно либо временами превосходит (более 1-го денька) плюс 35 ° C (к примеру, помещения с сушилками, печами, котельными);
• мокроватые помещения — помещения, в каких относительная влажность превосходит 75%;
• мокроватые помещения — помещения, в каких относительная влажность составляет более 60%, но не превосходит 75%;
• сухие помещения — помещения, в каких относительная влажность не превосходит 60%. При отсутствии критерий в таких помещениях, согласно которым в помещении горячо, пыльно, с химически активной либо органической средой, их именуют нормальными;
• пыльные помещения — помещения, в каких технологическая пыль выделяется в производственных критериях, которые могут оседать на токоведущих частях, просачиваться вовнутрь машин, аппаратов и т. д. Пылевые помещения делятся на помещения с проводящей пылью и помещения с непроводящей пылью.

Помещения без завышенной угрозы — помещения, в каких отсутствуют условия, создающие завышенную либо необыкновенную опасность поражения электрическим током для людей.

Необходимо подчеркнуть, что опасность поражения электрическим током существует всюду, где применяются электроустановки, потому помещения без завышенной угрозы нельзя именовать неопасными.
