Подсветка ступеней лестницы с датчиком движения

Комфортная и прекрасная лестница — один из основных частей интерьера двух- либо трёхэтажного пригородного дома. Кроме красы, лестница должна быть неопасной, в особенности, когда ночкой, по ней передвигаются детки и пенсионеры. Для этого ступени подсвечивают. Как своими руками выполнить систему светодиодной подсветки лестницы и, что для этого будет нужно приобрести? Все ответы в нашем материале!

Зачем нужна подсветка лестницы

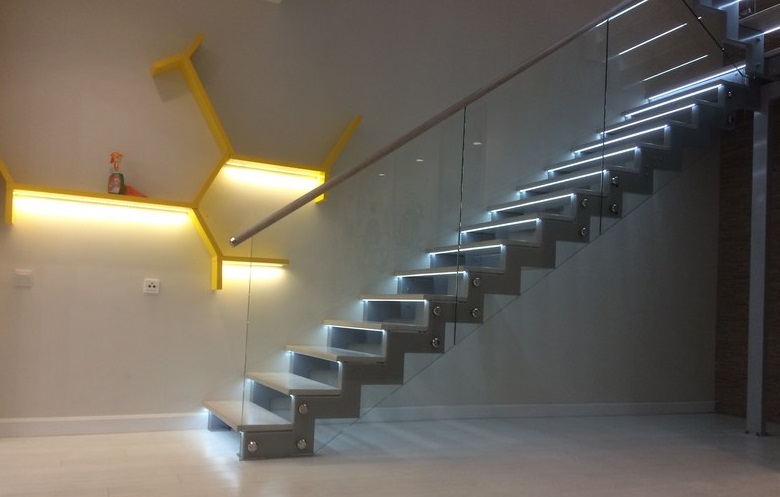

На 1-ый взор кажется, естественно — для красы! Поглядите, как красиво смотрится лестница вечерком либо ночкой с подсветкой.

Краса — только один из плюсов подсветки. Правильное освещение лестницы сразу решает сходу несколько принципиальных задач.

Участник FORUMHOUSE

Лестница соединяет вместе два этажных места. Выходит высотный переход. Когда человек идёт по этому переходу, он должен ощущать себя в безопасности. Чем длиннее переход, тем лучше его нужно осветить в тёмное время суток. Освещение улучшает эстетическое восприятие лестницы. Подсветка может усилить пространственный эффект лестницы, к примеру, соединить лестницу с помещениями либо, напротив, поделить их.

Покажем, как это работает на примерах.

Хорошо подобранное и смонтированное освещение лестницы акцентирует на ней внимание и делает центральным элементом интерьера в доме.

При помощи подсветки можно «спрятать» лестницу либо зрительно поменять её габариты.

Хотя, не все домовладельцы делают в особняке лестницу со светодиодной подсветкой.

Участник FORUMHOUSE

Я думаю, что все эти мигания на лестнице ни к чему отличному не приведут. Свет идущий снизу-вверх привлечёт внимание малышей. Они станут играть на лестнице. Ну и мне неуютно, когда свет попадает в глаза. У себя я сделал освещение лестницы так – смонтировал на потолке 4 светодиодных осветительного прибора мощностью в 0.5 — 1 Вт каждый. Свет падает сверху-вниз. Осветительные приборы врубаются по таймеру времени, когда начинает темнеть. Ночкой очень комфортно.

Участник FORUMHOUSE

А у меня подсветка ступеней лестницы стоит уже года два. Очень комфортно, когда ночкой спускаешься.

Желаете выполнить в доме лестницу с системой подсветки? Ниже мы поведаем о нескольких вариантах освещения ступеней.

С чего начать изготовка лестницы с освещением

Берёте лист бумаги и записывайте на нём свои «хотелки» к подсветке. К примеру, для вас понравилось фото из веба либо видеоклип, где показаны лестницы с подсветкой. Вы берёте их за базу и подгоняете под свои нужды. Допустим, вы желаете, дабы:

• Ступени подсвечивались, когда на них наступаешь.
• Подсветка ступеней врубалась шаг за шагом, по мере спуска либо подъёма по лестнице.
• Была освещена сходу вся лестница.
• Подсветка врубалась кнопкой на стенке либо, автоматом, по датчику движения.
• Подсветка работала повсевременно либо врубалась исключительно в ночное время.
• Подсветка мелькала, горела одним цветом, либо переливалась несколькими цветовыми цветами.

10 раз задумайтесь, до того как избрать последний вариант. Одно дело маркетинговые ролики с разноцветной подсветкой ступеней и совершенно другое — следить светопреставление на лестнице у себя дома.

Сценариев огромное количество. Нужно избрать свой. Оценить свои силы и способности и только позже приступить к монтажу системы освещения лестницы.

В эталоне система подсветки лестницы закладывается ещё на шаге её проектирования, а не оставляется на позже, из принципа: «да как-нибудь сделаю».

Три примера производства подсветки ступеней лестницы

Мы собрали наилучшие идеи юзеров портала, которые без помощи других собрали и смонтировали систему освещения лестницы.

1. Бетонная лестница, облицованная деревом.

Участник FORUMHOUSE

Древесные ступени у цельной лестницы выступают на 30-40 мм. При заказе досок на ступени в них избрали паз на ширину LED ленты. Лента белоснежного свечения нарезана на кусочки длиной 1 м. Подсветку заложил через ступень. До отделки стенок, сделали штробы и заложили в них гофру поперечником 16 мм, от ступени до ступени. Трансформатор упрятал в техническом коробе. Питание ленты 12 В. Подсветку включаю 2-мя выключателями, сверху и снизу лестницы. LED лента вклеена в ступени заподлицо, потому свет не слепит глаза.

Вклеивая светодиоды в ступени, а в особенности в древесные, помните, что они нуждаются в отводе тепла. Это наращивает срок службы подсветки. Для отвода тепла используйте дюралевый профиль.

Расчет и установка автоматической подсветки лестницы своими руками.

В этой статье мы взяли на себя обязательство тщательно поведать о том, как высчитать подсветку ступеней лестницы, какие комплекты оборудования пригодятся и порядок установки подсветки.

Итак. Есть два главных типа подсветки ступеней лестницы.
1. Светодиодная подсветка ступеней с параллельным подключением.
2. Система автоматической подсветки .

Мы разглядим оба варианта , но детализированное описание мы приведем конкретно автоматической.

1. Светодиодная подсветка лестницы с параллельным подключением ступеней.

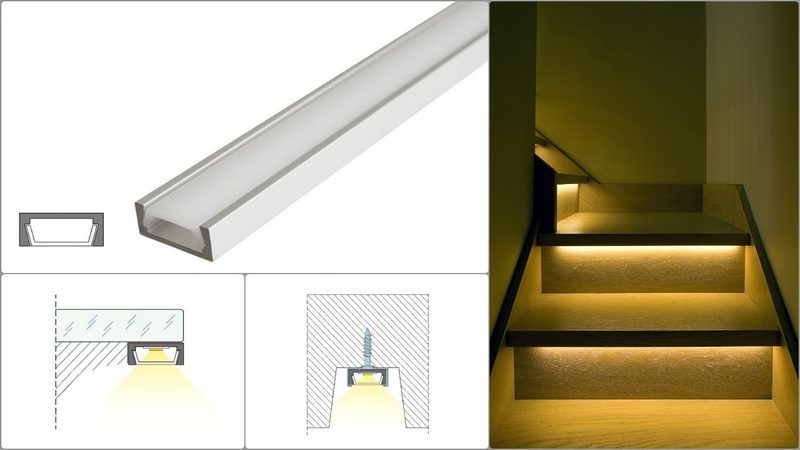

Механизм работы: На каждую ступень устанавливается направляющий профиль из алюминия с рассеивателем. Профиль может быть врезной либо затратной. Врезной профиль монтируют еще на шаге производства ступеней. Если лестница уже собрана, то можно пользоваться затратным профилем.
Светодиодная лента имеет липкую базу и просто клеится вовнутрь профиля.

Внимание! Мы безотступно советуем соединять светодиодную ленту с проводами способом пайки. Как указывает практика, коннекторы время от времени имеют нехороший контакт. В предстоящем нехороший контакт может окислить место соединения. Придется надрезать ленту, поменять коннектор. Проще сходу запаять.

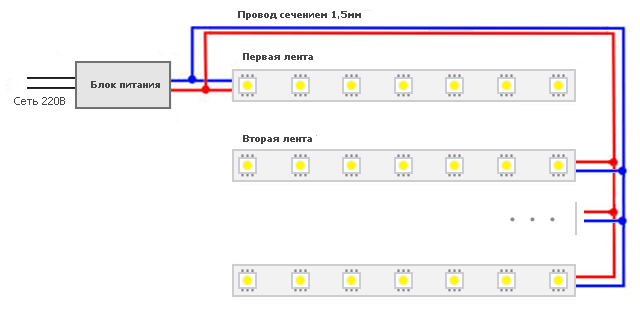

Лента с проводами соединяется параллельным подключением.
После того как провода соединены, всю цепь необходимо подключить к блоку питания а его через выключатель к сети 220 вольт.

Характеристики выбора частей подсветки.

1. Избираем светодиодную ленту.

Мы в работе всегда используем ленту мощностью 4,8 Ватт на метр. Этой мощности полностью довольно, дабы освещать лестницу. Так же лучше брать ленту с холодным белоснежным свечением. Она отлично подчеркивает цвета и структуру ступеней и не меняет колер.

2. Сейчас необходимо избрать блок питания для светодиодной ленты подходящей мощности.

Мощность блока питания рассчитывается просто:
Потребляемую мощность ленты 4,8 Вт/м умножаем на кол-во ступеней (кол-во метров)
Допустим, что у нас 14 ступеней на лестнице и мы использовали, условно, 14 метров ленты.

Это наша потребляемая мощность. Но блок питания необходимо выбирать исходя из припаса 20-30%

В конечном итоге нам будет довольно блока питания на 80-100 Вт.

На этом расчет стандартной светодиодной подсветки лестницы можно окончить.
Сейчас давайте разглядим более непростой вариант.

Автоматическая подсветка ступеней лестницы

Механизм работы автоматической подсветки заключается в следующем:
Сначала и в конце лестницы устанавливаются датчики движения, которые срабатывают при приближении человека к лестнице. Подсветка каждой ступени срабатывает последовательно по мере движения по лестнице.

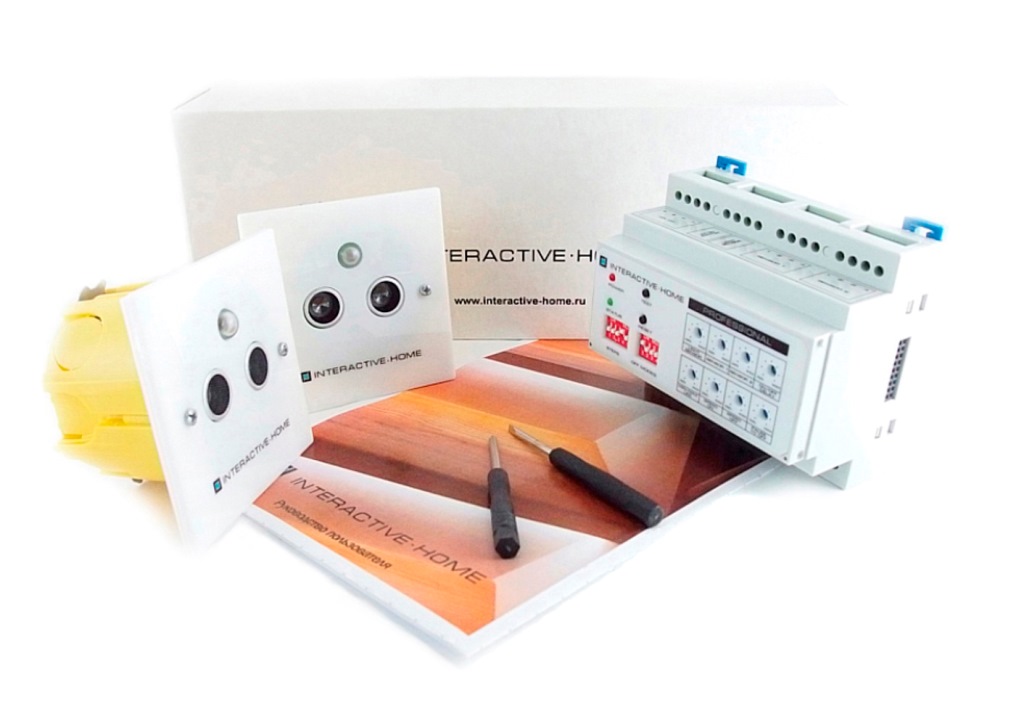

Мы в собственной работе используем подсветку interactive home.
Она имеет возможность выполнить следующие опции:
1. Скорость зажигания и затухания ступеней
2. Яркость подсветки
3. Задержка выключения
4. Срабатывание при определенной освещенности помещения
5. Анимацию затухания подсветки

Внедрение таковой подсветки сделает вашу лестницу прекрасной! Установка ее труднее, т.к. необходимо прокладывать и подключать провода раздельно на каждую ступень. А, краса, просит жертв!

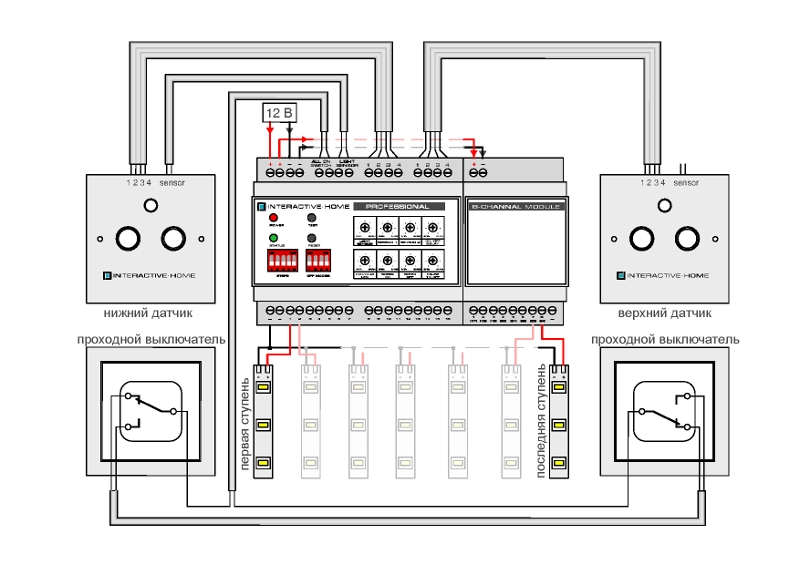

Схема подключения автоматической подсветки ступеней:

Мы разглядим установка подсветки на лестницу из 27 ступеней.
Порядок проведения работ:

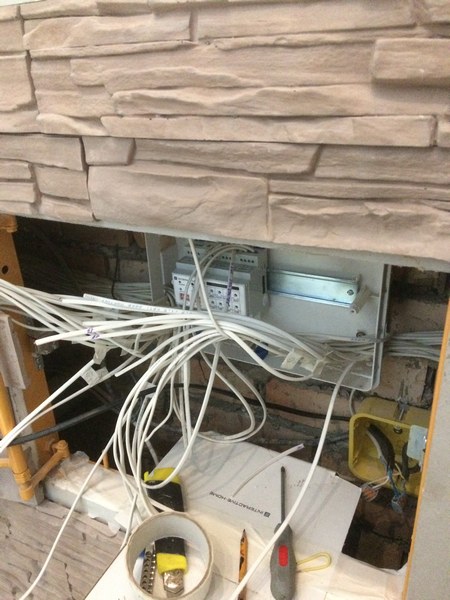

1. Избираем место положения монтажного ящика. Целенаправлено избрать его под лестницей в том месте, где будет проще всего прокладывать провода в всякую часть лестницы. Т.к. у нас лестница П-образная, то мы избрали место в стенке над промежной площадкой.
2. Дальше от каждой ступени прокладываем провода к монтажному ящику. В нашем случае провода прокладывались в стенке. можно проложить их между каркасом и стенкой, если отделка уже завершена, пустить в каркасе, если это прямой каркас из швеллера либо профильной трубы. Провода подходят сечением 0,5 мм.

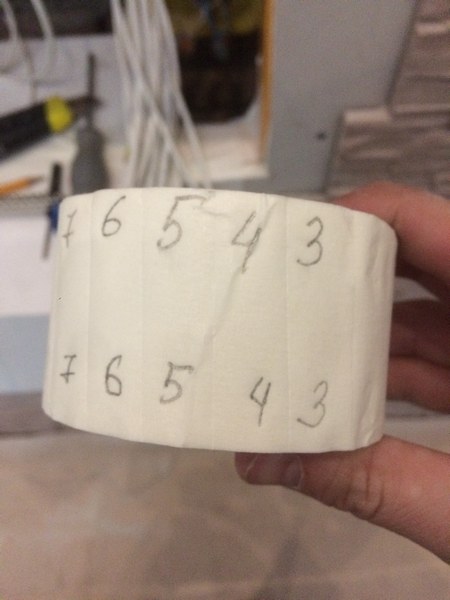

Внимание! Непременно маркируйте провода во время прокладки. Подпишите их, либо приклейте бирки, изготовленные из малярного скотча. В неприятном случае будет очень проблематично узнать какой конец откуда взялся.

3. Прокладываем 6 жильный провод 0,5 мм в места монтажа датчиков движения около первой и последней ступени. Дальность срабатывания датчика настраивается на блоке управления.
4. Проложите провода для проходных выключателей сначала и конце лестницы.

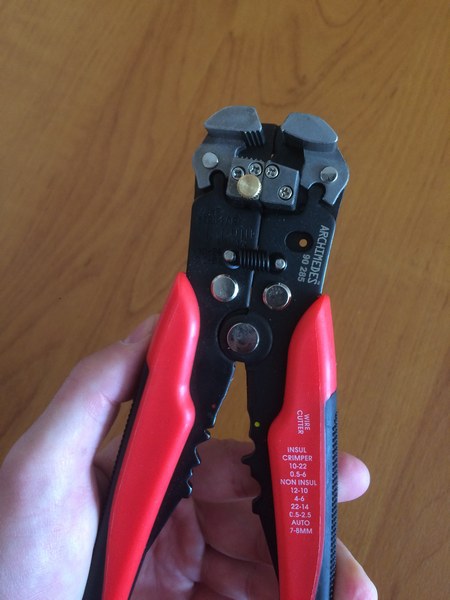

Совет. Во время монтажа для вас придется зачищать сильно много концов проводов. Лучше приобрести для этого соответственный инструмент. Вы сэкономите время и нервишки!

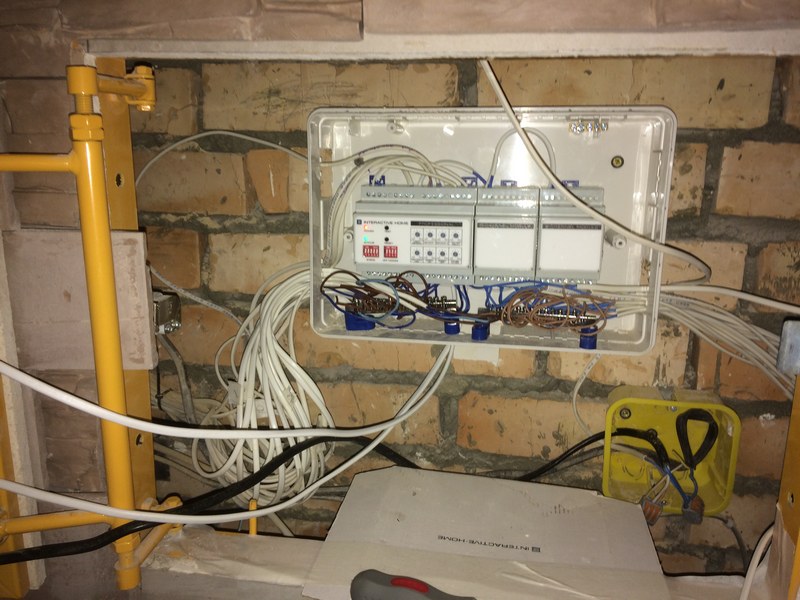

5. Дальше устанавливаем контроллер и дополнительные модули в монтажный бокс. (контроллер рассчитан на подключение 16 ступеней, дополнительный модуль еще на 8. Так как у нас 27 ступеней, то мы берем контроллер и два дополнительных модуля)

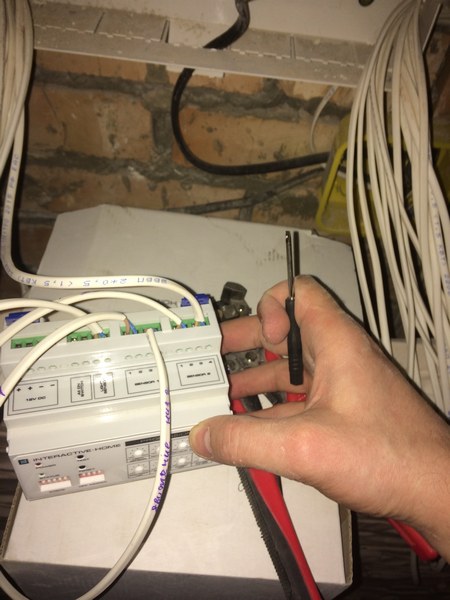

6. Подключаем наши провода в надлежащие гнезда блока управления.

Совет. Датчик освещенности встроен в датчики движения. Но подключить необходимо только один- верхний либо нижний датчик. Тот, где более корректно происходит фаза смены день-ночь.

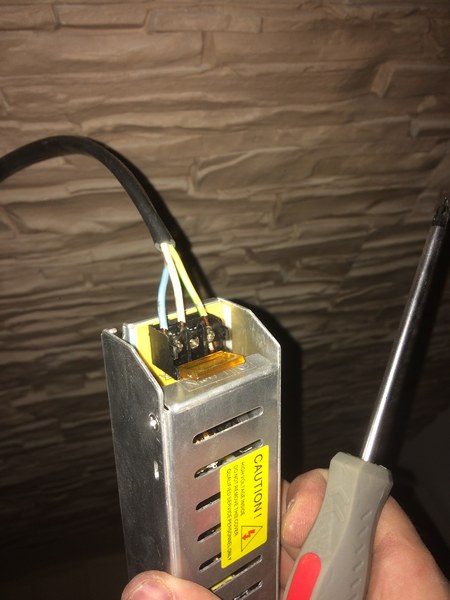

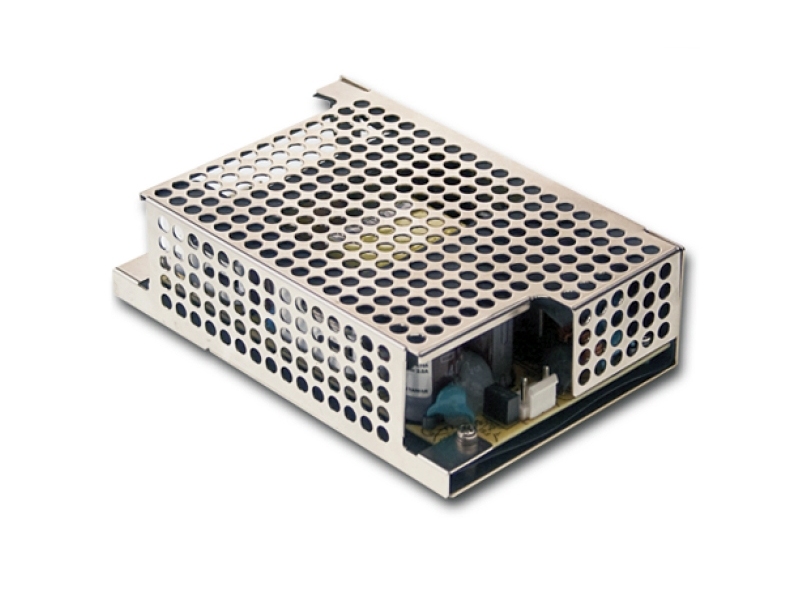

7. Подводим питание. В нашем случае для питания пригодилось два блока питания по 100 Ватт.

Рекомендация. Для подключения блока питания не используйте медный одножильный провод. Только многожильный. Его легче воткнуть в коннекторы блока питания.

8. Уделите 5 минут и снова проверьте, верно ли подключены все провода. Не напутана ли полярность, соответствует ли нумерация подключения проводов на датчиках движения и на блоке управления. Проверьте нумерацию ступеней.
9. Запускаем систему и производим настройку.

Как я писал выше, система очень тонко настраивается. Настройку лучше проводить с напарником, который сумеет ходить по лестнице и заставлять срабатывать датчики.

Настройка системы делается в следующем порядке:

1. Избираем необходимое количество ступеней
2. Избираем анимацию выключения подсветки (врубается она всегда последовательно сверху вниз или снизу ввысь)
3. Настраиваем датчик освещенности, дабы подсветка начинала работать при определенном уровне освещения
4. Настраиваем дальность срабатывания датчиков движения, дабы просто проходя мимо лестницы не появлялось неверных срабатываний.
5. Настраиваем яркость подсветки (лучше делать веером)
6. Настраиваем скорость с которой ступени будут загораться, угасать и задержку начала выключения подсветки.

Дело изготовлено! Можно услаждаться высочайшими технологиями!)
Так же обращу внимание, что подсветкой лучше озаботиться еще перед заказом лестницы, дабы в конструкции можно было обмыслить сокрытую прокладку проводов и других частей подсветки.

Звоните, мы с радостью расчитаем, изготовим и смонтируем вам лестницу с подсветкой ступеней.

Подсветка лестницы в доме: сборка управляющего модуля, установка освещения и сборка

Каждому из нас охото выполнить свой дом уникальным, не схожим на все другие. И одним из методов выделиться и вызвать полностью закономерную зависть гостей и соседей может стать автоматическая подсветка лестницы.

Естественно, сделать ее тяжело, но при соблюдении приведенных в нашей статье советов и ответственном подходе вы справитесь с этой задачей.

Встроенное освещение: прекрасно и комфортно

Предварительные работы

Планируем систему подсветки

До того как начинать сверлить стенки и прокладывать провода, нужно хотя бы в общих чертах накидать схему нашего грядущего освещения.

И принципных вопросов тут всего два:

1. что мы будем применять в качестве источника света;
2. как будет осуществляться регулировка включения и выключения подсветки лестничных ступеней.

В отношении первого вопроса стоит выбирать из таких вариантов:

– располагается под свесами ступеней, обеспечивает ровненький и довольно броский свет. Отличается экономичностью, накрепко защищена от воздействия воды.

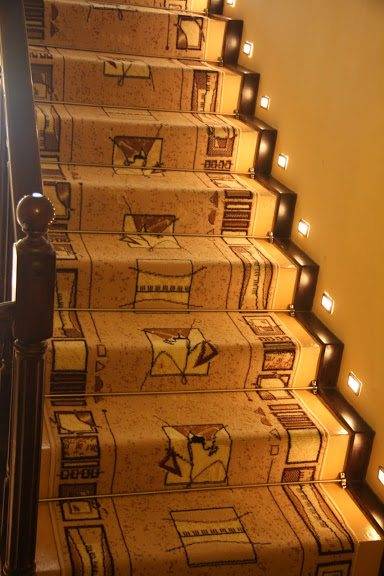

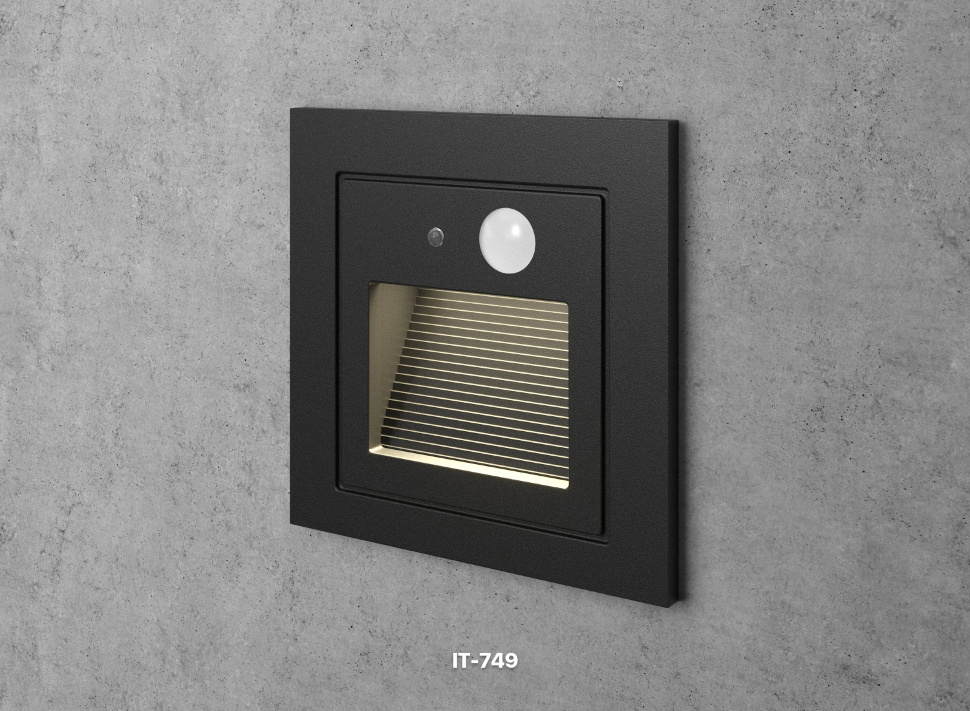

• Светодиодные лампы. Устанавливаются в толщу стенки вдоль ступеней, снабжаются особыми решетками для перенаправления светового потока. Главные недочеты – сложность монтажа и относительно высочайшая цена.

• Стенные и потолочные осветительные приборы. Применяются в самых обычных вариантах освещения лестничных маршей, так как не требуют установки специального контроллера.

В пределах нашей статьи мы разглядим установка первых 2-ух вариантов, так как данный процесс содержит несколько аспектов, неочевидных для новенького.

Что касается принципной схемы, подсветка для лестницы может быть реализована таким макаром:

• Проще всего вверху и понизу установить два выключателя, которые будут обеспечивать активацию световых устройств. Это дозволит нам применять подсветку только тогда, когда она нам нужна.
• Несколько труднее устроена система автоматического включения световых частей по «команде» от датчика движения. Для ее реализации нам пригодится контроллер с возможностью программирования, микросхема-драйвер для светодиодов, также детекторы.

• Самая непростая конструкция подразумевает наличие датчиков на каждой ступени. Вы делаете шаг, детектор срабатывает, и зажигается подсветка следующей ступени, освещая для вас путь. С одной стороны, смотрится эта система очень красиво, но воплотить ее еще труднее. Ну и воспользоваться ей, честно говоря, не так комфортно.

Ниже мы поведаем, как выполнить подсветку лестницы, управляемую при помощи контроллера. В качестве световых частей таковой системы можно применять или ленты со светодиодами, или встраиваемые осветительные приборы.

Световые ленты

Начинать закупку стоит с более значимой части сметы — с приобретения осветительных устройств.

Как мы отмечали выше, тут может быть два варианта.

• Светодиодная лента представляет собой полосу из эластичного полимерного материала, снабженную узким токопроводящим покрытием. На нем через определенные интервалы закреплены светодиоды, которые при подаче напряжения источают довольно броский свет.

• По конструкции ленты делят на две категории — открытые и гидрозащищенные. Нам необходимы модели с достаточным уровнем гидроизоляции, дабы избежать попадания капель воды на токопроводящие элементы при мытье полов.
• Абсолютное большая часть моделей крепится на поверхности за счет самоклеящегося слоя. Если для вас кажется, что клей несколько подсох, можно усилить крепление, зафиксировав подсветку на обоесторонний строительный скотч.
• Что касается типа и конфигурации самих диодов, то для обеспечения комфортабельного передвижения по ступеням в темное время суток полностью довольно модели SMD 3528. SMD 5050 владеют более броским светом, и поэтому их стоит применять для общего освещения помещения.

Направьте внимание!
Если для вас нужна цветная подсветка лестниц, то нужно приобрести так именуемую RGB-ленту.
Для регулировки смены цветов также необходимо установить особенный контроллер.

Осветительные приборы для лестницы

Осветительные приборы значительно отличаются от лент:

• Большая часть представленных на рынке моделей имеют корпус, созданный для встраивания в стенку. Предпочтение следует отдавать устройствам с цилиндрическим корпусом, так как для их установки можно применять стандартные подрозетники.
• Основную часть рынка составляют лампы белоснежного света, но при желании можно отыскать и желтоватые («теплые»), и цветные модели.

• Часто такие осветительные приборы продаются комплектами по нескольку штук, объединенных одним контроллером. Внедрение такового комплекта значительно упрощает установка системы управления подсветкой.

Направьте внимание! Приобретая подсветку, обращайте внимание на конструкцию защитной решетки. Она должна обеспечивать направленный поток света, по другому при включении для вас будет слепить глаза. Плюсом будет возможность регулировки светоотражающего кожуха.

Элементы управления

Вот мы и подошли к самой сложной части нашей системы – элементам управления.

Дабы обеспечить срабатывание детекторов и включение ламп либо лент, нам пригодятся:

• Микроконтроллер – ядро всей системы. Лучшим вариантом, исходя из убеждений профессионалов, будет подсветка лестницы Arduino, так как эта серия микроконтроллеров обеспечивает довольно обычное программирование средством подключения к компу.

• Для более действенной работы системы можно применять драйвер светодиодов либо аналогичное устройство. В более обычных вариантах применяется микросхема типа 74HC595. Стоимость схожих деталей невелика, зато они значительно расширяют диапазон способностей системы.
• Для регистрации движения нужно установить два сенсорных датчика движения. Они могут быть как ультразвуковыми, так и инфракрасными.

• Дабы система врубалась исключительно в темное время суток, необходимо подключить ее к датчику освещенности на фототранзисторе.

Естественно, для работы всей управляющей схемы и самой подсветки будет нужно блок питания на 12В. Также нам будут необходимы провода для соединения всех частей, и некоторые другие мелочи – о них мы будем говорить в процессе описания процесса монтажа.

Делаем подсветку

Собираем управляющий модуль

Оборудование лестницы с подсветкой своими руками начинаем со сборки системы, которая будет регулировать включение и выключение света:

• На интегральную схему устанавливается подсветка лестницы Ардуино с параллельным закреплением микросхем-контроллеров. Один из вариантов схемы подключения всех частей приводится в статье.

• Плата помещается в пластмассовый корпус с крышкой. С одной стороны, корпус следует делать довольно надежным, а с другой – его конструкция должна обеспечивать относительно открытый доступ к «начинке» для ремонта и опции.
• Контроллер Ардуино присоединяем к компу и загружаем в него прошивку для управления системой. Программку для прошивки можно написать без помощи других, при этом простота среды разработки и довольно подробная аннотация позволяет это выполнить даже человеку, ранее с программированием не сталкивавшемуся.

• Если же нет желания длительно возиться, стоит просто скачать из сети программный модуль, благо отыскать его достаточно легко.
• На поверхности корпуса фиксируем разъемы для подключения светодиодов и блоков питания, после этого подключаем их к контактам контроллера.

Совет!
Стоит протестировать систему заблаговременно, дабы выявить вероятные проблемы до того, как она будет установлена.

Установка освещения

Если схема собрана, протестирована и работает – можно поздравить себя с окончанием самого сложного шага. На очереди более трудозатратная часть – установка и подключение освещения.

Ленты инсталлируются достаточно легко:

• При помощи ножниц по разметке отрезаем кусок ленты подходящей нам длины.
• На один из концов куска надеваем особый коннектор, к которому присоединяем два провода.
• Поверхность ступени, на которую будет выполняться установка, обезжириваем при помощи ацетона либо аналогичного растворителя.
• Сняв защитную ленту, прикладываем самоклеящийся слой светодиодов к нижней части ступени.

• Провода заводим под лестницу через маленькое отверстие в подступенке.

Несколько труднее инсталлируются встраиваемые осветительные приборы:

• В стенке при помощи перфоратора проделываем гнезда для корпусов и штробы для прокладки проводки.
• В гнезда устанавливаем подрозетники либо особые кожухи, входящие в набор осветительных приборов.
• Монтируем лампы, фиксируя их зажимными винтами.
• Провода прокладываем в пластмассовых кабель-каналах, заделывая штробы цементным веществом.

По таковой же схеме делается установка датчиков на верхней и нижней ступенях лестницы.

Сборка подсветки

Наша подсветка с датчиком движения для лестниц фактически готова.

Осталось только собрать все ее элементы воедино:

• Для начала – устанавливаем и калибруем фотоэлемент, который будет отвечать за активацию системы в темное время суток. Провода от фотоэлемента заводим под лестницу.
• Блок питания и коробку с установленной управляющей схемой крепим таким макаром, дабы она не кидалась в глаза, и в то же время – была доступна для обслуживания.
• Провода от осветительных приборов и датчиков движения собираем в жгут, стягиваем пластмассовыми хомутами и укладываем в кабель-канал. Кожух с проводкой фиксируем на стенке под лестницей либо на боковой поверхности 1-го из косоуров.
• Провода подключаем к подходящим разъемам контроллера.
• Присоединяем блок питания к электрической сети. Для обеспечения безопасности можно установить устройство защитного отключения, но обычно необходимости в нем не появляется.

Собранную систему тестируем в главных рабочих режимах. По мере надобности вносим корректировки в программку (выполнить это нетрудно), устраняем обнаруженные проблемы, а потом – закрываем корпус управляющей схемы.

Вывод

Лестница с подсветкой, оборудованная по приведенной выше схеме, очень комфортна: в дневное время ничего не оказывается на виду, зато ночкой и подниматься, и спускаться можно с наибольшим комфортом. Ну и энергопотребление у светодиодной подсветки невелико, поэтому по бюджету она вас гарантированно не стукнет. В представленном видео в этой статье вы отыщите дополнительную информацию по этой теме.
