Подключить выключатель света на одну кнопку

В этой статье я расскажу как для вас самим подключить осветительный прибор к выключателю. Как поменять не рабочий выключатель. Также расскажу о подключение 2-ух и 3-х клавишных выключателей.

Выключатели, 2-ух, 3-х и одноклавишные.
Выключатели, 2-ух, 3-х и одноклавишные.

Разглядим схему подключения одноклавишного выключателя.

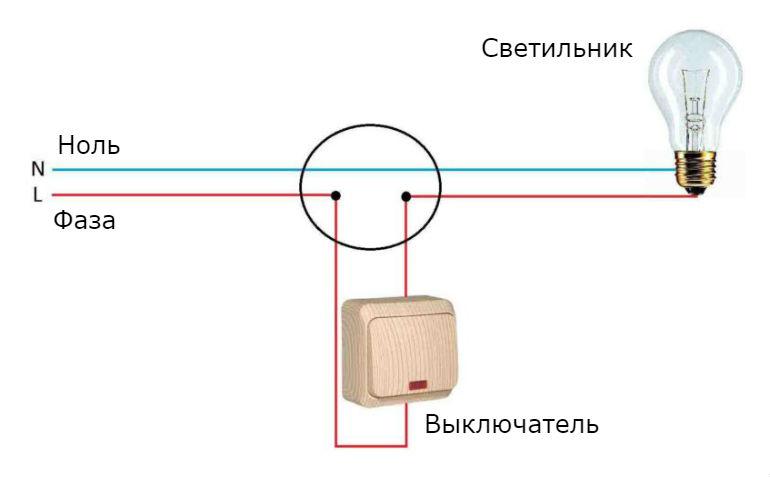

Схема подключения одноклавишного выключателя к лампочке.
Схема подключения одноклавишного выключателя к лампочке.

При подключение выключателя есть принципиальное правило . Фаза подключают через выключатель. На лампочку же подключают ноль. Ни при каких обстоятельствах нельзя путать. Если на лампочку подать фазу, то фаза всегда будет находиться на лампочке, а это небезопасно. Можно получить поражение электрическим током, при подмене лампы.

Прохождение проводов в распределительной коробке.
Прохождение проводов в распределительной коробке.

Замена одноклавишного выключателя.

Разглядим вариант замены вышедшего из строя одноклавишного выключателя. Тут нет ничего сложного. Нужно обесточить комнату, выключив автомат в электро щитке. После чего, нам нужно добраться до винтов крепления проводов электроцепи к выключателю. Для этого необходимо снять кнопки выключателя по мере надобности и рамку. Сейчас необходимо удостоверится в отсутствии фазы на обоих контактах выключателя. При помощи отвертки индикатора фазы поочереди прикоснитесь к винтам крепления проводов. Если индикатор не светится на обоих винтах то все в порядке и можно приступать к работе. Но если он засветился, то необходимо находить автомат от которого он запитан и отключить его.

Отвертка индикаторная со светодиодом и 2-мя батарейками. Инструмент очень удачный. С ее помощью можно не только лишь находить фазу. Также прозванивать кабеля.

После того как вы удостоверились что фазы на выключателе нет, сможете смело поменять выключатель. Открутите выключатель, отсоедините провода. Последовательность действий не имеет значение, все зависит на сколько комфортно для вас. Сейчас подключайте соединяйте и все, вы поменяли выключатель.

Разглядим схему подключения двухклавишного выключателя.

Таковой вариант применим для подключения освещения в 2-ух комнатах, например ванная и туалет, также при подключение люстры. О подключение люстры, по другому эта статья будет очень большая.

Схема подключения двухклавишного выключателя к двум лампочкам.
Схема подключения двухклавишного выключателя к двум лампочкам.

Замена двухклавишного выключателя.

Принцип замены двухклавишного выключателя таковой же как и у одноклавишного. Отсоединяем — подсоединяем. Единственное запоминайте с какой клеммы выключателя вы откручиваете провод. На новый прикрутите туда же. спутать будет трудно. Для надежности сфотографируйте подсоединение проводов на телефон. А если перепутаете то ничего ужасного не произойдет. или пылать лампа не будет, или пылать будет повсевременно. Тогда отключите и сделаете как следует. Недлинного замыкания не будет и ничего не стрельнет. Фаза то одна. И не запамятовывайте, все работы проводить с отключенным электричеством.

Единственное с чем вы столкнетесь и что сумеет ввести вас в раздумье это то что производители выключателей делает или отдельные группы контактов или верхняя вводная группа будет заблаговременно соединена. Другими словами у вас будет 3 либо 4 контакта на выключателе.

Выключатель с 2-мя отдельными группами контактов.
Выключатель с 2-мя отдельными группами контактов.

Если же вы приобрели выключатель как на рисунке выше, то просто перемычкой соедините контакты 1 и 2. И все будет работать как следует.

Подключение проводов в распределительной коробке.
Подключение проводов в распределительной коробке.

Замена трехклавишного выключателя.

Замена выключателя с 3-мя кнопками такая же как с 2-мя. Не буду повторяться дабы не тартить ваше время.

Подключение трехклавишного выключателя.
Подключение трехклавишного выключателя.

Если моя статья для вас приглянулась, то подписывайтесь и ставьте лайк . С течением времени я напишу статьи по ремонту хоть какой электрики в доме. Я надеюсь моя статья посодействовала для вас разобраться. Если же нет пишите комменты, я постараюсь для вас посодействовать. Спасибо что прочитали мою статью.

Как без помощи других подключить выключатель с одной кнопкой?

Провести электромонтажные работы по подключению таких выключателей можно без помощи других, зачем следует разглядеть все особенности устройства одноклавишного выключателя, схемы подключения и другие аспекты.

Конструкция современных выключателей ординарна, но при всем этом довольно хрупкая.

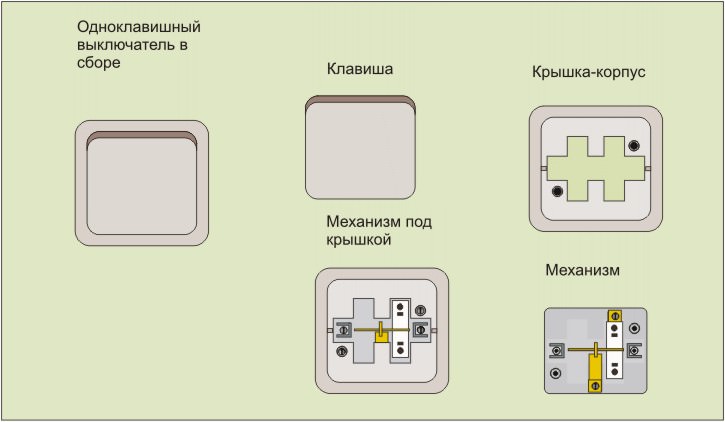

Часто она представлена следующими элементами:

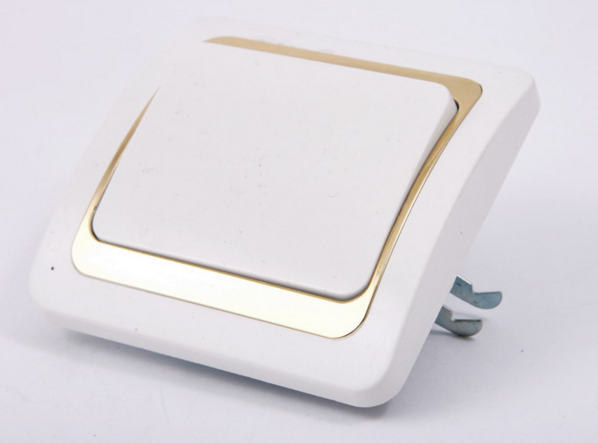

Кнопка – элемент, на который наживают при использовании выключателя. Необходимо отметить, что его снять достаточно легко, так как он крепится на заглушки. Маленькое воздействие дозволит снять саму кнопку с места посадки.

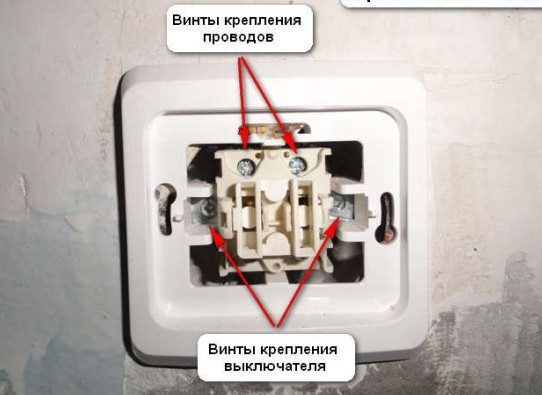

После того, как кнопка была снята, можно узреть винты крепления выключателя к подрозетнику. Они держат корпус на месте посадки.
Также, в корпусе размещены винты, которые созданы для крепления электрического кабеля. Они также проводят электричество и при откручивании либо закручивании при обесточенной цепи.

При рассмотрении конструкции, стоит отключить подачу электричества и проверить наличие напряжения с помощью индикатора. Пластмассовые части конструкции не проводят электричество, но снутри есть элементы, находящие под напряжением.

Схема подключения

Для того, дабы провести правильное подключение выключателя, следует направить внимание на схему подключения.

Часто она состоит из следующих частей:

Автомат, который может быть размещен в квартире либо на ластичной площадке. Он срабатывает при маленьком замыкании либо сильном скачке напряжения, позволяет обесточить одну либо сходу несколько комнат зависимо от вида схемы питания, которая использовалась. , в какой нередко проводится соединение электрического кабеля либо его разветвление.
Выключатель.
Потребитель электричества.

Подробная схема подключения смотрится следующим образом:

С квартирного щитка либо автомата подается 2 кабеля: одна фаза и «ноль».
Ноль сходу идет на потребитель электричества.
Фаза идет на одноклавишный переключатель.
В закрытом состоянии цепь разомкнута, фаза обрывается на выключателе.
2-ая часть прерывателя цепи через коробку идет на потребитель энергии.
При включении происходит соединение цепи.

Читайте по теме: Как установить люстру на потолок

Схожим образом происходит подключение обыденного потребителя энергии. Схема ординарна, и для ее сотворения не надо иметь особенных способностей либо познаний.

Особенностью подключения выключателя с 1 кнопкой можно именовать подачу всего 1 провода с фазой на выключатель и его выход, например, на лампу. Для того, дабы выполнить работу защитного автомата, следует также подвести к потребителю электроэнергии «ноль».

Нужные инструменты и материалы

Для того, дабы провести работы без помощи других необходимо иметь следующие инструменты:

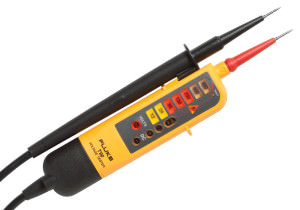

Индикатор – особое приспособление, которое позволяет найти наличие тока в проводнике. Без этого инструмента не проводится ни одна работа с электричеством. Цена индикатора невелика.
Отвертка нужна для того, дабы провести разбор выключателя и зажим кабеля в посадочных гнездах. При выборе, стоит учитывать, что производители часто применяют фигурные болты. Отвертка обязана иметь ручку из изоляционного материала. Чем длиннее стержень, тем больше защита отвертки.
Плоскогубцы пригодятся для того, дабы провести чистку кабеля и его подгонку под посадочные гнезда. Применять плоскогубцы также необходимо с ручками, которые сделаны из изоляционного материала.

Также, не следует забывать о том, что гнездо для корпуса должно быть точно подогнано под определенные размеры. Зависимо от того, из какого материала изготовлено основание, можно применять перфоратор либо другие инструменты для образования выемки.

В процессе работы могут пригодиться следующие материалы:

Кабель, который подбирается с учетом возникающей нагрузки.
Изоляционный материал, который представлен изолентой.
Распределительная коробка.
Сам выключатель.

Имея в наличии вышеприведенные материалы и инструменты можно приступать к работе.

Пошаговая аннотация по установке

Работа по монтажу рассматриваемой схемы подключения осуществляется в несколько шагов.

При всем этом, стоит поначалу обмыслить размещение всех частей, учитывать их особенности:

Первым шагом можно именовать размещение распределительной коробки. При выборе места ее расположения, необходимо учитывать следующее:
- Должна размещаться вдалеке от воды либо источника воды.
- Если есть возможность, распределительная коробка утапливается в стенку. Для нее создаем нишу.
- При выборе месторасположения, необходимо учитывать размещение всех частей цепи и избрать более маленький путь их соединения. После того как было выбрано месторасположения, проводим установка распределительной коробки.
Следующим шагом можно именовать создание штроб для кабеля либо защитной коробки, если не будет проводиться его углубление. Кабель укладывается и проводится через распределительную коробку. При обрезке кабеля у источника питания, потребителя и переключателя, следует оставлять припас. Подключение к источнику питания проводится в последнюю очередь.
Третьим шагом можно именовать создание посадочной ниши для коробки выключателя. Выбирается более подходящее место и появляется отверстие, которое точно подгоняется под размеры корпуса. Если будет проводиться крепление сверху, просто намечаем месторасположения. После чего проводим следующие работы:

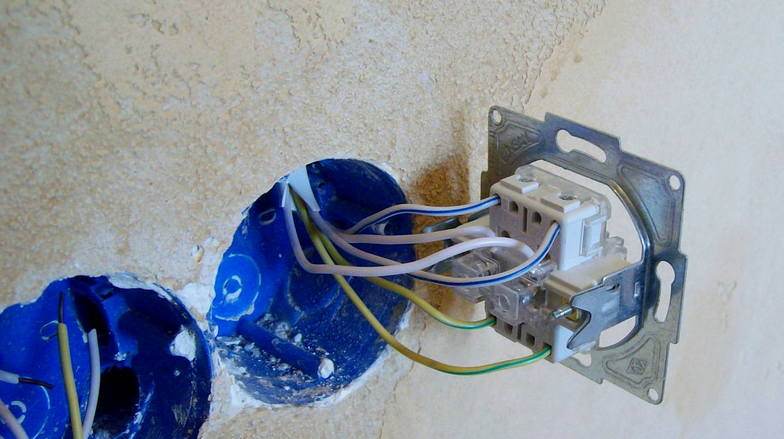

- Вставляем коробку в нишу и проводим ее крепление с помощью винтов, которые необходимо закрутить до упора.
- Концы кабеля, которые ранее зачистили, следует укоротить до подходящей длины, воткнуть в посадочные места и зажать винтами. Не надо оставлять длинноватые концы, так как они могут соприкоснуться, и возникнет КЗ. Но, очень короткие концы тоже неувязка: если кабель отгорел с течением времени его необходимо зачистить и его длины может не хватить. Эти аспекты следует учитывать при проведении работ.
- Обнаженный кабель снутри корпуса оставлять нельзя. Проводим их изоляцию и разводим в различные стороны.
- Подключаем кабель к потребителю.
- Подключаем кабель к источнику энергии, который должен быть обесточен.
- Проводим изоляцию всех соединений, которые есть.
- Устанавливаем кнопку на место.
- Включаем источник питания. Если есть автомат, его вышибет при допущенной ошибке. При первом включении, следует быть вблизи с автоматом в протяжении некоторого времени для того, дабы быть готовым стремительно обесточить цепь. Схожим образом проводится организация обычной цепи с механическим прерывателем.

Техника безопасности

Повышенное внимание при работе с электричеством стоит уделять технике безопасности.

При ее рассмотрении можно отметить следующие аспекты:

Все работы производятся только с обесточиванием цепи. Не стоит возлагать на свою аккуратность и бдительность.
После обесточивания цепи необходимо убедиться в том, что никто не включит ее случаем. Для этого, можно закрыть щиток на ключ, поставить человека, который будет стоять около него.
Невзирая на то, что автомат был выключен, стоит проверить отсутствие тока в цепи. Он может быть из-за того, что автомат неисправен, либо что при разработке цепи были ответвления, которые прошли не через автомат. Это нередко встречается в старенькых домах.
Невзирая на обесточивание цепи, контактировать с присоединенным проводником к цепи питания можно только с помощью отвертки.
Работа может производиться только при условии обычной влажности в помещении.
Кабель не может быть проложен в сырых стенках.

Выполнить вышеприведенную работу можно без помощи других в течение 1-го либо нескольких часов. При выполнении работы, не стоит торопиться, так как можно допустить ошибки. Повышенное внимание необходимо уделять соединениям кабеля и стремиться выполнить их как можно меньше. Это связано с тем, что конкретно места соединения считают главной уязвимостью цепи.
