Для оптимизации управления осветительными устройствами всего дома применяется системный аппарат. Он помогает выключить свет при помощи всего одной кнопки.

Системный аппарат состоит из отдельных частей:

1) Контактор – электромагнитный размыкатель, который предназначен для удаленного замыкания и размыкания электрических цепей.

2) Управляющий модуль, который состоит из:

• обыденного 2-х клавишного выключателя.
• сканера электрических ключей (бесконтактный) и карт;
• Wi-Fi либо GSM блок удаленного управления.

3). УЗО – автоматическое устройство, снаряженное механизмом защитного отключения и обеспечивающее безопасность всей системы.

Устройство защитного отключения Источник shikalad.ru

Мастер выключателем подключаем освещение в доме: схема

Для реализации схожих проектов, пригодятся модульные контакторы для мастер-выключателя, к примеру, АBB ЕSВ 20-20.

Буковкы и числа в наименовании в нем имеют конкретное значение. Знаки маркировки означают:

• АBB – название организации, изготовителя устройства.
• ЕSB – серия размыкателя, имеет бытовое предназначение.
• 20 – величина тока, рассчитанная для контактного элемента, в А.
• 20-20 – независящие друг от друга замыкающиеся блок-контакты с номинальным током 20 А.

До поступления импульса контактные элементы находятся повсевременно в разомкнутом состоянии.

Видео описание

Мастер выключатель. Контактор. Схема подключения.

Схема соединения контактора

Собирается он в следующей последовательности:

• На одноклавишный переключатель света поступает напряжение.
• Ток, проходя через выключатель, идёт на разъем А2 на АBB ЕSВ 20-20.
• Другой его контакт (А1) повсевременно соединен с «нулем».

К 1-му разъему замыкателя подключается фазный проводник, а ко 2-му присоединяется провод, соединяющий осветительные приборы.

Однолинейная схема распределительного щита мастер-выключатель Источник zen.yandex.com

Система работает по следующему принципу – при нажатии на кнопку переключателя света, напряжение идёт на контакт А1, практически на катушку контактора. Потом, по закону электромагнитной индукции, он становится замкнутым. При отсутствии напряжения контакт А1 находится в разомкнутом состоянии.

После его замыкания к оборудованию поступает электрический ток. Если надавить на кнопку одноклавишного переключателя света повторно, линия обесточивается. Снутри размыкателя соединение разрывается, потребитель отключается от напряжения.

К 3 и 4 разъемам подключается другая группа осветительных устройств с номинальным током до 20А. В общей трудности устройство управления выдерживает нагрузку не больше 9-10 кВт при допустимой величине тока в 40А.

Если собрать схему без контактора, пропустив фазу питающего кабеля, который соединяет все группы осветительных приборов, через одноклавишный выключатель, возникнут суровые задачи:

• Создается ограничение наибольшего тока.

Это величина, которую способен выдержать коммутационный элемент, отключающий свет. Значение для одноклавишного переключателя изредка бывает больше 10А.

• Выключатель стремительно выйдет из строя.

Это связано с тем, что на нем отсутствуют система защиты контактов. Потому подгорают площадки клемм либо плавится корпус. Время от времени случаются пожары по этой причине.

Мастер-выключатель: гасим свет одной кнопкой

У некоторых жильцов отключение освещения по всей квартире при помощи одной кнопки ассоциируется с системой «Умный дом», так как не понятно, как это работает. Если управляем всеми устройствами, когда все осветительные приборы подключены к одному контроллеру, то самое обычное действие — выключение всего света сразу перед уходом из дома.

Реализовывается такая функция до боли просто, для этого не нужен «Умный дом». С этой целью в электрический щиток устанавливается контактор, снаряженный возможностью по наружному сигналу отключать свет во всех помещениях сходу. Некоторые ставят дополнительное устройство на отключаемые розетки.

Контактор, сразу выполняющий функцию пускателя – это модульный элемент, устанавливаемый на DIN рейку. Механизм по управляющему сигналу отключает и включает сильную нагрузку, к примеру, контактор ABB ESB 24-40.

Схема «отель» и мастер-выключатель

Когда осветительных приборов и других электрических устройств в доме много, при этом они все необходимы, возможно обойтись без одновременного их включения и выключения. Это делается за счет сечения проводов и силы тока автоматического выключателя.

Для этого нужно устроить проводку таким макаром, дабы в принципной схеме было предвидено несколько контуров, имеющих свои отдельные автоматы. Выполнить это не составит трудности. При таком варианте к каждому контуру подключаются определенные группы электрических устройств. Из-за этого при одновременном включении всех устройств, независимо от их мощности, сила тока в автоматических выключателях и проводке не выйдет за границы критичных значений. Этот вид электрической схемы в проф кругах именуется «отель».

Схема «отель» для подключения мастер-выключателя Источник rusmarta.ru

Для реализации пригодится дополнительно приобрести:

• мало кабеля (30-40);
• необходимое количество автоматов (находится в зависимости от числа контуров);
• мастер выключатель, который управляет через реле автоматическими коммутаторами.

По внешнему облику – это обычная кнопка, размещающаяся у входной двери в квартиру. Такое устройство позволяет за счет единственного щелчка просто гасить свет во всем помещениям либо отключать определенную группу электрических устройств.

Видео описание

Мастер-выключатель света. Гасим свет одним нажатием.

Как оборудовать системный аппарат

Схема подключения мастер-выключателя находится в зависимости от того, где планируется его применить. У различных помещений есть свои особенности, потому нужен грамотный подход.

На принципной схеме автоматический выключатель размещается сначала электрической цепи. По факту располагается в доме радом со счетчиком.

Схема подключения модульного контактора Источник strojdvor.ru

Принцип деяния схемы основан на том, что потребитель устанавливает очень разрешенную мощность электропотребления, которая суммарно нужна для всех устройств, присоединенных в сеть. Если параметр превзойдет допустимую норму, через маленький период времени автоматический выключатель сработает и обесточит помещение вполне.

Из-за неосмотрительности схожее решение не устраивает обладателя жилища. Выключение света в самое неподходящее время делает определенные трудности с готовкой пищи на электроплите. Но такие меры связаны с необходимостью обеспечения пожарной безопасности. В случае недлинного замыкания либо утечки тока отключение света происходит одномоментно.

Мастер-выключатель света: техно реализация

По технической реализации есть 3 главных решения.

• Контактор и мастер-кнопка инсталлируются в электрическую цепь, питающий осветительную группу.

Перед монтажом лучше иметь принципную схему перед очами. При нажатии кнопки выключателя, контактор подает питание от групповой цепи, куда подключены осветительные приборы квартиры. Это более пользующийся популярностью вариант.

• Централизованное включение и отключение света.

Управление освещением происходит при помощи мастер-выключателя, если вся осветительная сеть в доме смонтирована на импульсных реле. Таковой вариант более накладный и непростой, применяются дополнительно особые модули.

• Более функциональное и универсальное решение.

При таком варианте подключения мастер-выключателя применяется ПЛК (программируемый логический контроллер). Благодаря программированию есть возможность изменять схему освещения. Зависимо от избранного оборудования, можно достигнуть удешевления этого варианта относительно цены импульсных реле.

Размещение мастер-выключателей и неотключаемые полосы

Системные аппараты обычно размещаются около входа в квартиры, в спальне либо кабинете для работы. Это места, откуда удобнее отключать все световые приборы, также централизованное управлять шторками.

Для обустройства неотключаемых линий в электрическом щитке для управления отключаемыми цепями применяется рубильник либо выключатель нагрузки. Такое решение встречается всюду.

Достоинства рубильников относительно мастер-выключателей:

• простота;
• надежность;
• долговечность;
• компактность;
• малая стоимость.

• не комфортен в эксплуатации, в отличие от мастер-выключателей;
• на неотключаемые цепи нужна дополнительная установка освещения;
• для обеспечения отключения устройств и регулирования подачи тока операции производятся вручную.

Рубильник встроен в электрический щиток Источник grand-electro.ru

Дополнительное освещение делается по всей полосы до электрического щитка, дабы не появилось заморочек в темноте при выключении света по всему дому);

Мастер кнопка – универсальное решение, в нем все есть самое нужное. Без подхода к выключателям, размещенным по всей квартире, устройство сходу выключает всюду свет.

Мастер-выключатели ставить либо рубильники находится в зависимости от потребностей жильцов. На выбор оказывают влияние достоинства и недочеты аппаратов.

Как подсоединить проходной выключатель

Сначала и конце электрической цепи используются проходные выключатели, а посреди полосы применяется перекрестный переключатель. Бывают и другие решения, но пореже.

Преимущество схем управления на проходных выключателях: простота и надежность. Недочеты:

• нереально заавтоматизировать систему управления освещением;
• нельзя поменять схему через какое-то время;
• расход кабеля большой.

Время от времени реализуется схема управления 2-мя группами осветительных устройств из N-мест на 2-х клавишных проходных элементах. Но такая схема массивная и неловкая в быту. У таких коммутаторов нет фиксированного положения «Включено» и «Выключено».

Схема соединения проходного выключателя Источник yandex.ru

Как подключить выключатель с одной кнопкой

В патроне есть 2 клеммы, в каждый разъем вводится одна из кабельных жил и закрепляется при помощи зажимного винта, потом подключается выключатель. Для этого устройство разбирается отверткой либо руками: отсоединяется кнопка, закрепленная на пластмассовых защелках. Если не отщелкивается, необходимо подтолкнуть с оборотной стороны. После откручивания 2-х винтов снимается декоративная крышка.

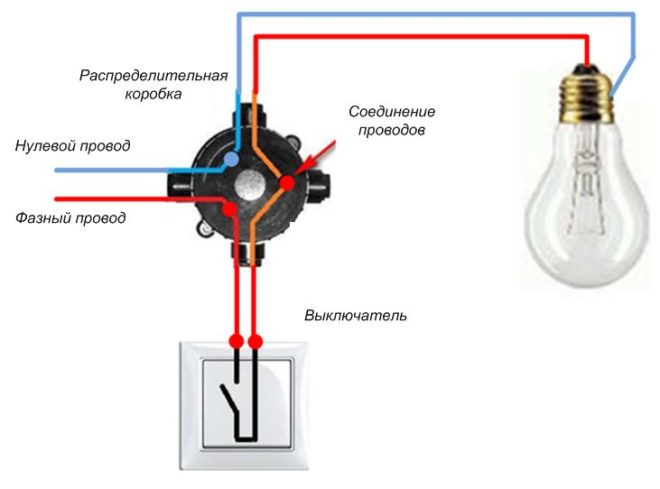

Схема подключения сводится к тому, что необходимо в разрыв «фазы» установить одноклавишный выключатель.

Схема подключения трехклавишного выключателя Источник svetosmotr.ru

Как подключить трехклавишный выключатель

Подключение 3-х клавишного выключателя осуществляется точно также, как и одно и 2-х клавишного. Различие – в количестве контактов отходящих групп: 1, 2 либо 3. Один питающий кабелей присоединяется к входной клемме выключателя, а провод осветительных приборов – к контактам «выход». Нулевые проводники всех осветительных устройств соединяются воединыжды в одну цепь и подключаются к «нулю» в коробке.

Схема подключения 3-х клавишного выключателя Источник vodakanazer.ru

Схемы управления освещением через контакторы и магнитные пускатели

Для включения контакторов и магнитных пускателей используются кнопочные посты. Это аппарат, снаряженный 2-мя клавишами: «Пуск» и «Стоп» либо 3-мя: «Вперёд», «Стоп», «Назад». Эти элементы без фиксации, с замкнутыми и разомкнутыми контактами.

Схема управления освещением обычная и показана ниже.

Схема соединения магнитного пускателя Источник uk-parkovaya.ru

Заключение

Существует много успешных решений для мастер-выключателей, позволяющих организовать управление освещением всего дома. В базе всех вариантов лежит внедрение контактора.

Подробная аннотация по установке включателей и выключателей света

В современных квартирах применяются выключатели света. С неувязкой проводки сталкиваютя обитатели новостроек, где систему проводки приходится делать с нуля. Но устройство может быть поставить самому, если знать, как верно его установить.

Что представляет собой выключатель и как он устроен

Выключатель — это всего только маленькая часть длинноватой цепи проводов, растянутых по всей площади жилого помещения. Конструкция является замыкателем в цепи.

Установить его можно в том месте, где пожелает владелец дома. В старенькых домах их устанавливали по эталону, другими словами на уровне глаз среднего роста человека.

Но, времена изменяются и установка просходит, таким макаром, что при нажатии на кнопку прикладывают как можно меньше усилий. Выключатели в современных квартирах устанавливают понизу стенки.

Разглядим принцип деяния электрической цепи проводов. К лампочке подсоединяются два провода. Они имеют название фаза и ноль. К выключателю подходит только фаза с распределительной коробки. Конкретно у места предназначения этот провод разъединяется еще на два, один из которых идет от коробки до кнопки , а другой — от кнопки к устройству освещения.

Как раз кнопка является соединителем либо разъединителем этих проводов.

Какими бывают приборы для включения либо выключения света

На нынешний момент производители электрических продуктов предлагают одноклавишные и двухклавишные приборы. При всем этом, они могут иметь отличия при методе подключения:

• если, провода планируется прятать в стенку и коробка подготовлена — это закрытые выключатели.
• приборы, присоединенные к наружной проводке — это открытые выключатели. На данный момент, это встречается нечасто.

Установка выключателя закрытого типа

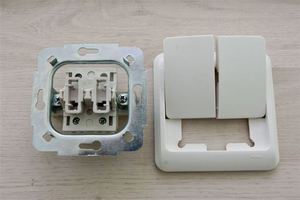

Для монтажа закрытого вида штробят отверстие в стенке, в который будет установлен подрозетник. По внешнему облику он припоминает стакан и изготовлен из пластика либо металла. На деньке он имеет отверстие для вывода проводов. Обычно, длину провода оставляют около 10 см.

Установка устройств света просит определения проводов, которые находятся под напряжением. Нередко, в домашних критериях применяют однополюсные указатели. Эту функцию делают с целью обнаружения полного подхода электричества к проводам, так как отключение света не гарантирует отсутствия тока.

Потом отключают ток и опять инспектируют напряжение. Зависимо от цены и государств производителей они отличаются по качеству. Самые экономные варианты, стоимость которых около 100 рублей, состоят из скобы, которая держит его снутри стакана и 2-ух винтов, закрепляющих конструкцию. Имеется два винта, удерживающих провода фазы. Что содержит в себе установка выключателя света:

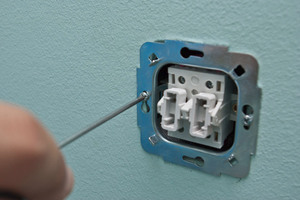

1. найти напряжение в проводах, а поточнее, в фазе. Разобрать его, сняв с кнопки рамку. Винты, находящиеся под кнопкой соединяют конструкцию с наружной стороны. Их следует открутить.
2. винты, которые фиксируют провода фазы, следует также снять.
3. следующий шаг — это зачистка кабелей от изоляции. Для этого нужно верно надрезать провод сверху и счистить изоляцию на сантиметр.
4. зачищенный кабель фазы воткнуть в отверстия для проводов, так, дабы провод мало не входил в паз. Следует увидеть, дабы установка была более комфортной, и понятной, места входа и выхода проводов отмечены знаками и цифрами.
5. 5. верно закрутить все винты, соединяющие провода и кнопку. Проследить, дабы соединение было крепким и выключатель плотно подходил к стенке и не болтался.
6. 6. просматриваем как ровно установлен устройство.
7. 7. для устойчивой фиксации механизма предусмотрены особые скобы. При вкручивании винтов можно регулировать коробку как необходимо. Дальше проверить коробку на надежность монтирования.
8. 8. если, все изготовлено верно, то установить декоративную рамку, прикрутив винтами.
9. 9. заключительный этап-установка кнопки.

Установка завершен.

Более дорогие варианты имеют отличия при установке и соединению частей конструкции. Аналогичным образом, проверяем напряжение и только после чего отключаем подачу тока. У дорогостоящих выключателей рамка заблаговременно отсоединена от кнопки.

Для начала, необходимо приготовить место для крепления конструкции. Для этих целей в магазинах продается подрозетник из пластика. Его вставляют в углубление в стенке и закрепляют алебастром. Смесь нужно развести маленьким количеством воды, все стремительно перемешать. Учитывайте, что алибастр стремительно густеет и застывает, потому работать с ним необходимо очень стремительно. Раствор лучше разводить в маленьких количествах.

Подрозетник имеет несколько отверстий.

• Снять кнопку.
• Подрозетник имеет указатели для вхождения проводов. Обозначается латинской буковкой L- это вход. Стрелка вниз показывает выход. Обнаженные провода вставляют в отверстия и глядят как крепко они в них закреплены. Потянуть за провода. Если показалось, что они некрепко затянуты, то расслабьте их при помощи рычага, который находится с боковой стороны. Устанавливать выключатель нужно горизонтально.
• Конструкцию с проводами воткнуть в подрозетник и опять закрепить винтами, проверив ее ровненькое положение.
• Рамка в таких выключателях просто защелкивается.
• Закрепить кнопки.

Выключатель готов к работе.

Установка двухклавишных выключателей света

Устанавливают такие их в комнатах, где осветительный устройство имеет несколько лампочек. Если санузел раздельный, то такие механизмы будут комфортны. Устройство двухклавишного выключателя схоже с одноклавишным, но все-же отличается. Отличие заключается в том, что имеются три провода фазы. Один из которых будет входным, а два других отводящими.

Тут под напряжением будет находиться только один кабель.

У наименее дорогих выключателей не обозначены места вхождения проводов. Это затрудняет установку, ведь спутать совсем не сложно.

У дорогих имеются обозначения понизу конструкции.

Запомните, что провода обязаны иметь различные цвета, тогда и устанавливать их будет еще удобнее.

Разновидности выключателей

Ввключатель света внешний устанавливать намного проще. Подрозетник тут не нужен, но заблаговременно необходимо будет сделать отверстие в месте крепления саморезов. Бывает выключатель с подсветкой. Он имеет более сложное устройство. Бывает выключатель света, срабатывающий на глас либо хлопок. Таковой выключатель света обеспечен подробной аннотацией по установке.

Таймерные включатели и выключатели света

Как основной выключатель применяется нечасто. Обычно его установка нужна, когда жильцы навечно уезжают из квартиры и нужна выполнить вид присутствия.
