Подключить выключатель света на две кнопки

Схема подключения двухклавишного проходного выключателя применяется достаточно нередко в жилых и публичных зданиях. Понятно, что в просторных помещениях либо длинноватых коридорах воспользоваться только одним выключателем, установленным на самом входе, очень неловко.

Какое-то время до включения устройства либо после его отключения придется обходиться без света. Избежать этого неудобства можно только одним методом – установить на входе в помещение, также на его выходе приборы особенной конструкции (их именуют проходными выключателями либо переключателями).

Устройство и механизм работы

При помощи таких переключателей одним и этим же источником света удается управлять из 2-ух точек и поболее, включая его в одном месте, а выключая – в другом (либо напротив). По этому во время перемещения коридор будет повсевременно освещен на всем протяжении пути.

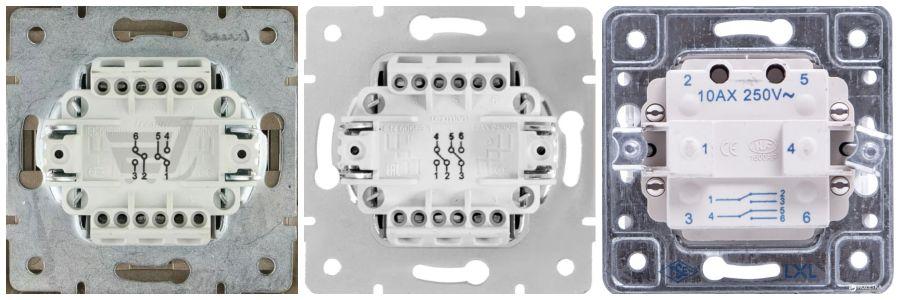

Вид с тыльной стороны двухклавишных проходных выключателей различных производителей показан на рисунке ниже.

Схему подключения двойного проходного выключателя удается воплотить средством одноклавишного устройства, так что полностью закономерен вопрос: зачем тогда нужна 2-ая кнопка?

Для ответа на него будет нужно разобраться в следующих разъяснениях:

• Двухклавишный выключатель проходного типа также содержит перекидные контакты, но в данном случае число переключающих групп ламп возрастает с одной до 2-ух.
• Число проводников, соединяющих два разнесенных в пространстве коммутирующих устройства, возрастает до 4-х.
• При этой схеме подключения двухклавишных проходных выключателей возникает возможность коммутировать сходу две осветительные лампочки (одну включать, а другую – выключать).

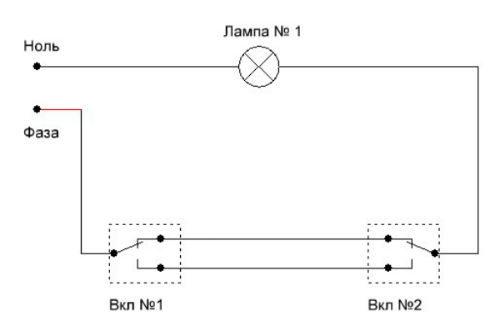

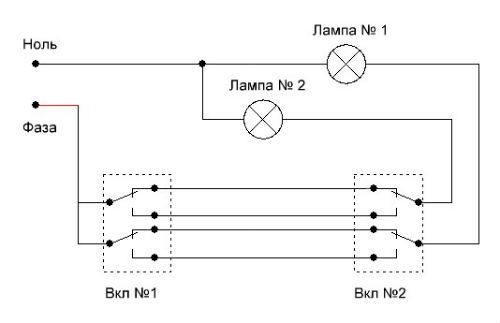

• Дабы узреть различие между двухклавишными и одноклавишными выключателями нам поможет их конкретное сопоставление. Для этого будет нужно вспомнить схему подключения проходного выключателя, в какой соединение обустраивается лишь на 2-ух проводах.

Принципиально! При совместном рассмотрении 2-ух схем сходу видно отличие не только лишь по количеству соединителей, но и по функциональности применяемых устройств.

Если в случае единственной кнопки коммутировалась только одна группа (лампа врубалась и выключалась), то в цепочке с двухклавишным переключателем таких групп уже две. Согласно схеме проходных двухклавишных устройств в данной ситуации можно будет включать первую из 2-х лампочек, сразу выключая вторую и напротив.

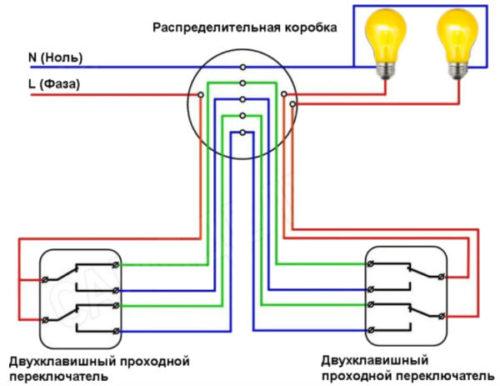

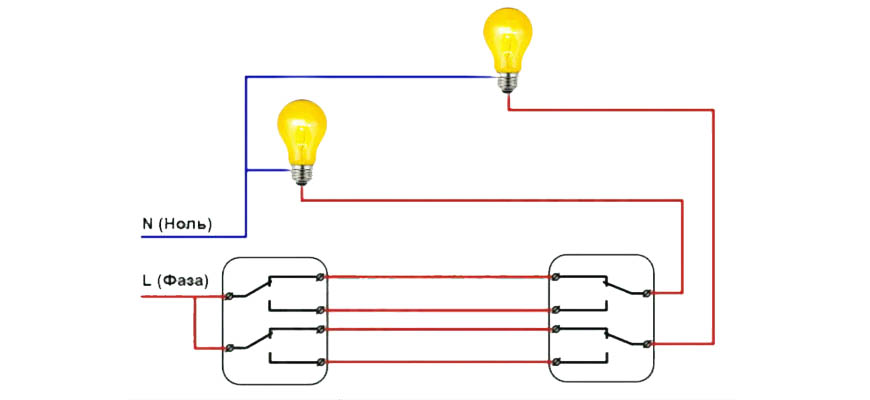

Схема управления освещением с 2-ух мест

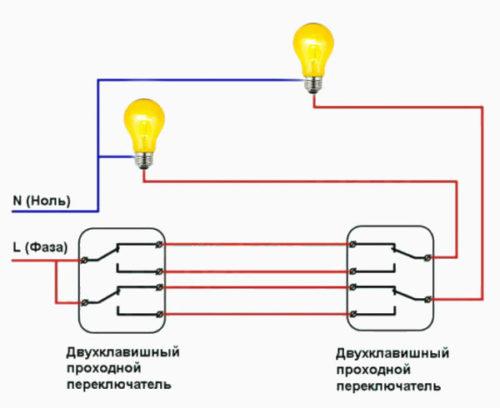

При подключении двойных проходных выключателей удается управлять 2-мя лампочками попеременно из 2-ух мест. Такая схема содержит пару двухклавишных выключателей, что позволяет включать одну из ламп при входе, выключая сразу другую. При выходе из длинноватого коридора, к примеру, 2-ой устройство позволяет создавать оборотную операцию. Таким макаром, управление освещением осуществляется попеременно из 2-х мест.

Принципиально! При всем этом направление передвижения по коридору не имеет принципного значения.

Воплотить таковой метод управления удается только при наличии двойного проходного выключателя. Организованные таким макаром системы приметно упрощают управление освещением в обрисованных выше критериях.

Порядок монтажа

Перед подключением проходных двухклавишных выключателей и осветителей поначалу подбираются места для их установки (1-ые должны находиться у самого выхода-входа в помещение). После чего перебегают к главным работам, производимым в следующей последовательности:

1. Сначала, в избранных точках специальной коронкой в стенках высверливаются установочные ниши, поперечник которых выбирается 72 либо 80 мм (зависимо от корпуса устройств).
2. Потом в них фиксируются особые пластмассовые коробки (их именуют «подрозетниками»).
3. При внешней прокладке проводки корпуса коммутационных изделий крепятся на стенке средством шурупов.
4. По окончании установки двухклавишных проходных выключателей перебегают к монтажу 2-ух групп осветителей, в каждой из которых лампы врубаются параллельно (это исключит возможность полного обесточивания цепи при перегорании какой-то из них).
5. Потом от установленных люстр либо плафонов до распределительной коробки прокладывают два фазных провода и один – нулевой.

Так как требованиями ПУЭ предписывается заземлять всякую соединительную проводку с нагрузками – от осветительных приборов прокладывается кабель с 3-мя жилами.

Направьте внимание: Место для установки распредкоробки (РК) рекомендуется выбирать в центре помещения, что позволяет сберечь на длине проводов.

Так как в конструкции двухклавишного проходного выключателя предвидено 6 контактных клемм – от него до РК будет нужно проложить два 3-х жильных кабеля. При расключении частей системы провода к РК должны подводиться согласно приведенной ниже схеме.

Предлагаем поглядеть видео – как подключить двухклавишные проходные выключатели без распределительной коробки.

Внимание! В этом варианте монтажа подрозетники должны быть глубокими.

Схема управления освещением с 3-х мест

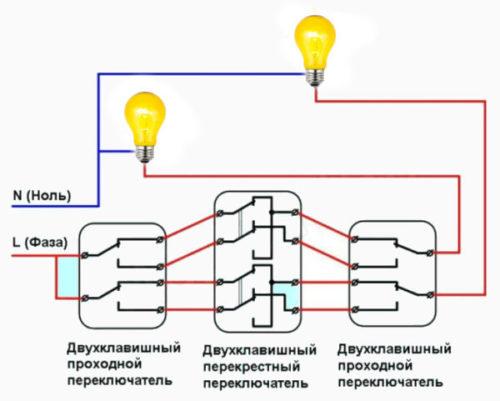

Для того дабы управлять освещением сходу с 3-х мест – использованную ранее схему с 2-мя двухклавишными устройствами будет нужно дополнить еще одним (его именуют перекрестным). Этот переключатель может быть расположен в хоть какой точке помещения, находящейся между 2-мя уже установленными изделиями.

Конструктивно перекрестный двойной проходной выключатель представляет собой два двухклавишных устройства, совмещенных в одном корпусе. В этом изделии на обыденный перекидной механизм заместо 2-ух установлена одна общая кнопка, за счет чего коммутация обеих линий осуществляется синхронно.

Схема подключения на 3 точки организуется таким макаром, что нулевой провод заводится сходу на обе осветительные группы, а фазовый поступает на любой из входов первого двухклавишного переключателя. Независимо от позиции кнопок ток будет протекать только по 2-м из 4-х входных клемм. С первого проходного выключателя ток через перемычки попадает на вход перекрестного переключателя, а потом на 2-ой проходной выключатель.

Такое положение кнопок выключателей определяет путь прохождения тока через осветительные приборы. Если данная группа находится в рабочем состоянии (лампочки сияют) – довольно надавить на кнопку любого из переключателей, дабы снять питание с нее. То же самое происходит и с их включением: при изменении положения хоть какой кнопки цепь питания здесь же восстанавливается.

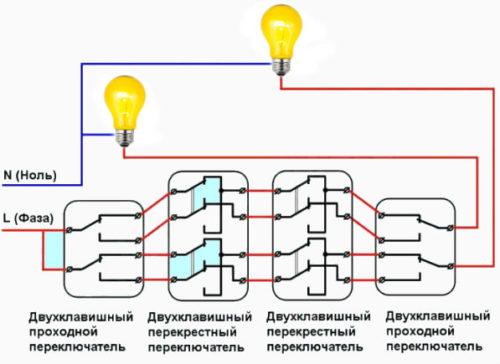

Схема управления освещением из 4 мест

Для организации управления осветительными устройствами сходу из 4-х точек (на два направления) в помещении будет нужно установить уже пару перекрестных коммутирующих изделий. При наличии нескольких осветительных групп предпочтение отдается двухклавишным переключателям перекрестного типа. При их последовательном включении усложняется не только лишь электрическая разводка, но и установка самих изделий по уже рассмотренному выше методу.

В данном случае перемычки будет нужно устанавливать два раза (сходу в обоих проходных выключателях схема которых приведена выше). При расключении таких систем рекомендуется верно следовать прорисованному заблаговременно наброску с обозначенными на нем обозначениями контактов и перемыкающих проводников.

Схема подключения трехклавишного проходного выключателя

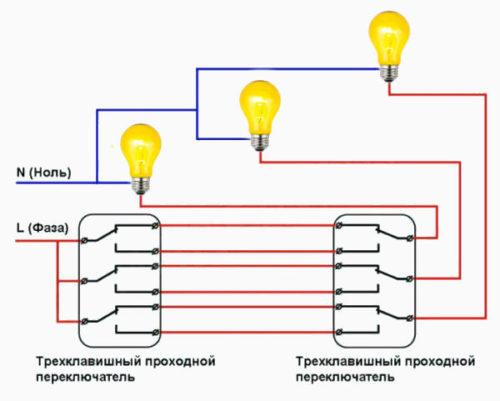

При ознакомлении со схемой проходного трехклавишного переключателя нужно направить внимание на следующие моменты:

• Рассматриваемые устройства имеют 6 выходных контактов, что позволяет держать под контролем три группы осветителей, находясь в одной точке доступа.
• Перед тем как подключить проходной выключатель на три кнопки – поначалу будет нужно смонтировать его нагрузки и расключить их согласно осветительному плану.
• Трехклавишный проходной выключатель схема которого приведена на рисунке справа, предназначается не для проходных целей.
• Основное предназначение этих устройств – экономия на проводке, обеспечиваемой за счет управления нескольким осветителями из фиксированной точки.

В заключение отметим, что техника монтажа двухклавишного проходного выключателя с 2-ух мест и все последующие ее модификации (с 3-х и 4 точек) припоминает те же операции для одноклавишных устройств. Ее малозначительное усложнение оправдано значимым расширением многофункциональных способностей системы, дополненной еще одним осветителем, коммутируемым «в противофазе» с первым.

Полезные видео по теме

Как выполнить либо где отыскать двухклавишный перекрестный переключатель – смотрите видео ниже.

Нажмите, пожалуйста, на одну из кнопок, дабы выяснить посодействовала статья либо нет.

Схема правильного подключения двухклавишного выключателя

Коммутатор с 2-мя контактными группами используют для управления люстрой, несколькими светильниками. Подробная схема подключения двухклавишного выключателя с пояснениями поможет выполнить монтажные работы без помощи других. Для исключения ошибок нужно изучить особенности конструкции, технологию установки, методику проверки. Подготовительная подготовка нужна для корректного монтажа устройства с соблюдением норм безопасности.

Конструкционные особенности двухклавишного выключателя

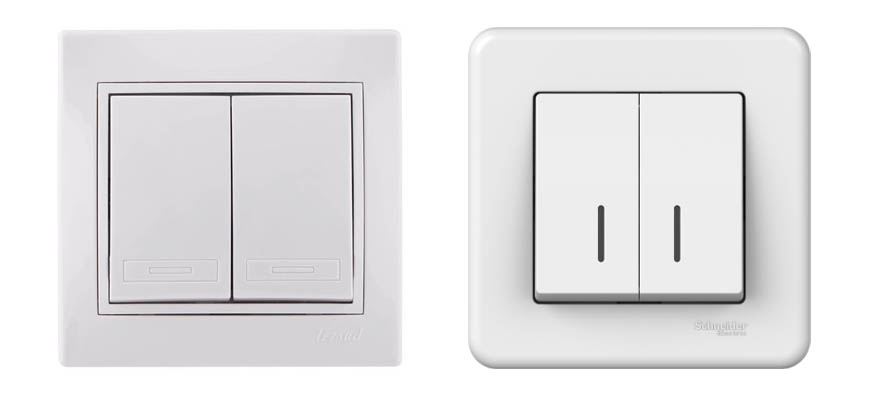

Типовые двухклавишные переключатели.

Выпускают различные виды коммутаторов с одинаковым внешним обликом. Проходной двухклавишный выключатель, к примеру, используют для управления светильником из нескольких точек. Обычная модель делит питающую линию на 2 токопроводящих контура. Нажатием кнопок подают напряжение на присоединенные приборы.

Типовой двухклавишный переключатель состоит из следующих многофункциональных компонент:

• жесткого каркаса с коммутирующими элементами и клеммами для подсоединения проводов;
• 2-ух кнопок;
• съемной рамки.

Для фиксации конструкции в стенке установлен стандартный интегрированный механизм. Вращением регулировочных винтов выдвигают в стороны распорные лапки.

Legrand выпускает модели с кнопкой. Но часто встречающееся инженерное решение – коммутаторы, снаряженные кнопками.

Виды выключателей

Выпускают двойные выключатели для внутренней и внешней установки. Эти модификации делают однообразные функции, но различаются по методу монтажа и конструкции видимой части.

Для внутренней установки

«Утопленный» выключатель располагают в стенке. Коммутатор подсоединяют к сокрытой проводке, уложенной в особых ложбинках (штробах). В гипсокартонных стенках применяют для прокладки кабеля свободное место и поддерживающие короба.

Для крепкой фиксации устройства в монтажное отверстие устанавливают пластмассовый подрозетник. В него вставляют нижнюю часть двухклавишного выключателя, раздвигают в стороны распорные лапки. Сверление отверстий и создание каналов для укладки кабеля сопровождаются образованием пыли, потому спецы советуют кооперировать эти операции с серьезным ремонтом либо общими отделочными работами.

Для внешней установки

Модели для внешней установки используют в композиции с проводкой открытого типа. Видимость кабелей усугубляет эстетику интерьера. В технических, офисных и производственных помещениях можно применять спец короб из пластика. Открытую проводку устанавливают для сотворения «старинных» интерьеров. Кабель сети питания закрепляют снаружи стенки на фарфоровых изоляторах.

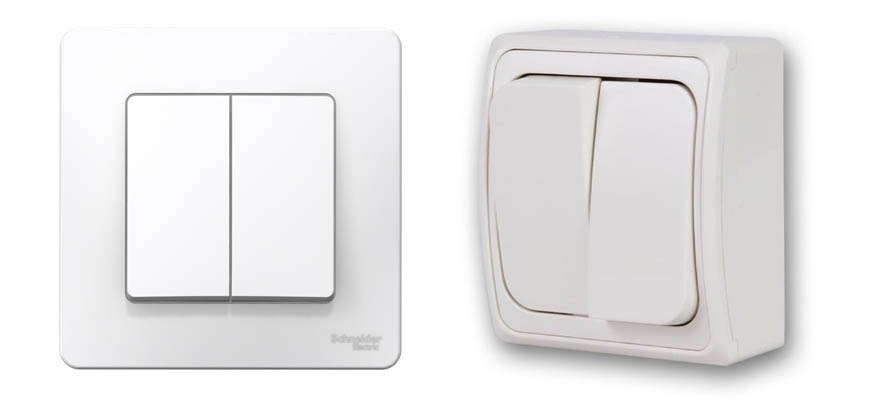

Выключатели для внутренней и внешней установки.

Аннотация по монтажу

Установку выключателя света производят по обычной схеме: фазный провод подсоединяют к недвижному элементу контактной группы, выходы – к различным линиям потребителей электроэнергии.

Предварительные работы

Для выполнения монтажных операций, не считая выключателя, нужно приготовить:

• 2 отвертки с плоским и крестовым шлицем;
• бокорезы;
• изоляционную ленту;
• канцелярский ножик;
• трехжильный кабель.

Дабы исключить ошибки, следует начертить схему подключения люстры либо других осветительных приборов. Четкое соблюдение конструкторских эталонов в этом случае не нужна. Довольно выполнить набросок от руки с отметками линий и точек расключения.

Перед выполнением работ отключают напряжение, предупреждают открытый доступ сторонних лиц к электрощиту.

Определение проводов по маркировке

По цвету оболочки можно идентифицировать предназначение проводов:

• синий – «ноль»;
• композиция желтоватого и зеленоватого – «заземление»;
• красный (белоснежный) – «фаза».

Производители кабельной продукции также используют цифровые и буквенные обозначения. В старенькой проводке могут быть провода с монотонной оболочкой. Идентифицировать линию при включенной сети питания можно мультиметром либо индикаторной отверткой.

Установка осветительных приборов

Проводку прокладывают открытым либо закрытым методом. Для долбления ложбинок в крепких строй конструкциях (из кирпича, бетона) используют перфоратор. Специальной насадкой на электроинструмент (коронкой) сверлят большое отверстие для размещения основной части выключателя.

Подключение двухклавишного выключателя света и проводов

Как разобрать выключатель и подсоединить к сети питания:

1. Извлечь кнопки.
2. Снять рамку, если это нужно для доступа к винтам фиксирующих лапок.
3. Убрать защитную оболочку на 1-2 см, воткнуть провода в клеммы.
4. При работе с многожильным кабелем освобожденные участки обжать особым инвентарем.
5. Расположить выключатель в углублении.
6. Зафиксировать коммутатор раздвигающимися лапками.
7. Поставить на место снятые элементы.

Работу делают после отделки помещения.

Схема подключения двухклавишного выключателя

Дабы верно установить коммутирующее оборудование, нужно учитывать следующие моменты:

• монтажные операции делают при отключенной сети питания;
• очень длиннющий обнаженный провод может спровоцировать куцее замыкание;
• маленький очищенный участок (<10 мм) тяжело закрепить в зажиме;
• лапки раздвигают до жесткой фиксации в стенке, но без лишних усилий.

Можно поменять провода к светильникам, дабы подать напряжение на определенный источник света другой кнопкой.

С распредкоробкой

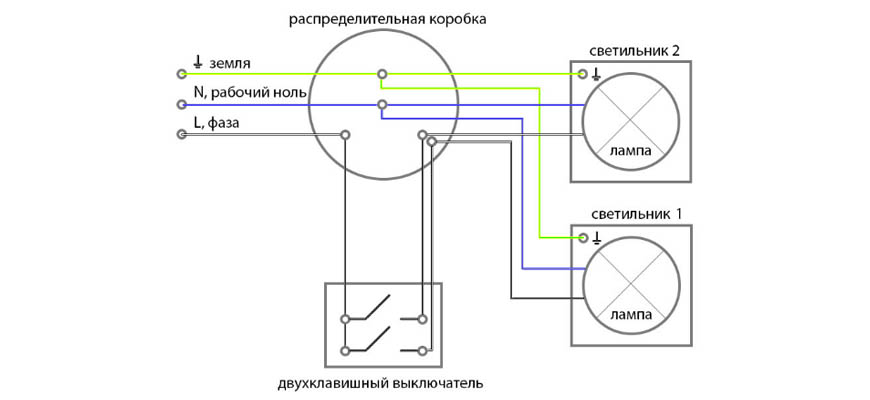

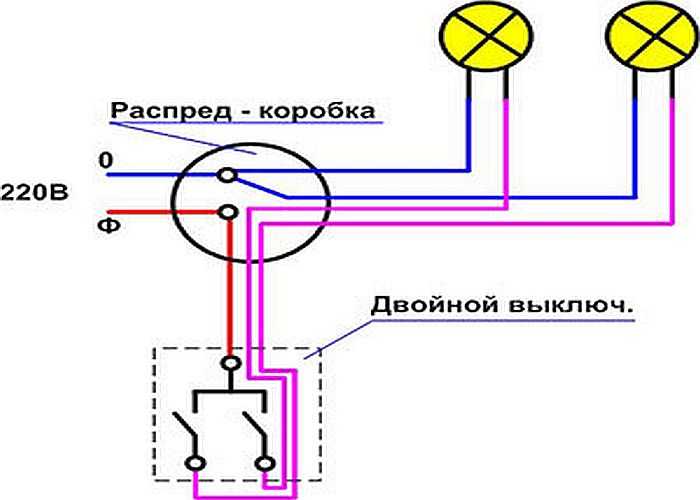

Делают подключение проводников по следующей схеме:

• фазный от распределительной коробки (электрощита) – на вход выключателя, обозначенный буковкой L;
• два выходных – на лампы;
• нейтральный (N) и заземление (PE) – на вторую контактную группу и корпус источника света соответственно.

После подключения напряжения инспектируют работоспособность коммутатора.

Схема подключения двухклавишного выключателя на 2 лампочки.

На 2 лампочки

Фазу на две лампочки подают по стандартной схеме – из распределительной коробки через выключатель. Нейтральный провод и защитное заземление прокладывают отдельными линиями к патронам и корпусам соответственных осветительных приборов.

На люстру

Если в осветительном приборе установлены 3 лампы либо более, одновременное включение всех источников может требоваться временами. Для сотворения экономичного режима напряжение подают лишь на часть потребителей. Разделение на группы делают с учетом личных пожеланий.

Фазный проводник L подключают к входу выключателя, выходные полосы – к подходящим группам ламп. Нейтральный (N) и защитный (PE) подсоединяют ко всем цоколям и к корпусу люстры.

С розеткой в одном корпусе

Комбинированные модели устанавливают в мастерской, кухне либо другом помещении. Розетку применяют для подключения электроинструмента, домашней техники, зарядных устройств. Не считая удобства, использование таких выключателей помогает правильно применять свободное место.

Подключение линий к светильнику делают по стандартной схеме. К зажимам розетки подсоединяют фазный (L), нулевой (N) и заземляющий (PE) проводники.

С подсветкой

В кнопки устройств этой категории устанавливают световые индикаторы, которые делают лучше видимость поверхности при затемнении. Современные конструкции оснащают экономными светодиодами, установленными наряду с резистором для ограничения силы тока в цепи. Схема подключения не отличается от рассмотренных выше вариантов.

Два выключателя на 2 лампочки

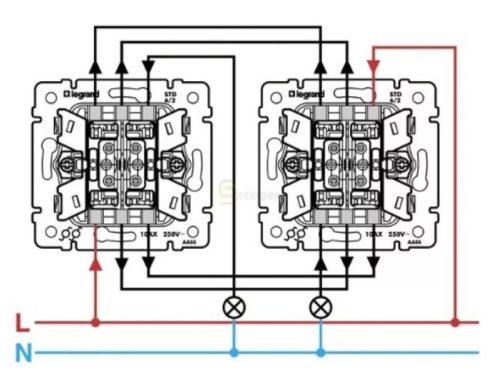

Такую схему можно применить в длинноватом коридоре либо большой комнате. Два выключателя на одну лампочку либо несколько источников света ставят для управления одной нагрузкой из нескольких мест. В проходных (перекидных) моделях устанавливают дополнительный контакт на выходе. На вход подключают фазный провод. Другие полосы устанавливают в согласовании с рассмотренными схемами.

Схема подключения 2-ух выключателей.

Проверка работоспособности

После сборки инспектируют функциональное состояние схемы. Включают устройство защитного отключения и автомат. Жмут попеременно и вместе кнопки, контролируя работоспособность соответственных групп ламп. Эту операцию следует выполнить до жесткой фиксации устройства в стенке, дабы стремительно поменять подключение проводников.

Ошибки при подключении двухклавишного выключателя

Через выключатель обеспечивают подачу напряжения на осветительный прибор фазным проводом. Если неверно подключить нулевой, работоспособность системы сохранится, но снизится уровень безопасности – высочайшее сетевое напряжение будет повсевременно на цоколе осветительного прибора. При подмене испорченной лампочки возрастает риск поражения электрическим током.

2-ая типовая ошибка – подключение фазы на один из выходов коммутатора. В данном случае все лампы будут зажигаться только при нажатии 2-ух кнопок.

Выяснив, как поменять выключатель в типовых ситуациях, следует уточнить характеристики сети питания и осветительных приборов.

Двухфазный источник питания, к примеру, подключают к раздельным линиям потребителей. Устройство с подсветкой пропускает ток через интегрированный светодиод, потому осветительный прибор может мигать даже при разорванной основной цепи. Если верный метод действий найти без помощи других нереально, обращаются к профильному спецу.
