Время от времени появляется необходимость в оборудовании дополнительной точки электропитания либо установке еще 1-го выключателя. В большинстве случаев появляется ситуация, когда нужно от имеющегося выключателя провести розетку. И решение этой задачи может быть скооперировано несколькими методами. Также принципиально в таковой ситуации соблюдать нормы электробезопасности. Потому разглядим, как идеальнее всего выполнить такую операцию.
Данная статья подготовлена при поддержке профессионалов компании LK Studio, русского производителя розеток, выключателей и светорегуляторов. Ознакомиться со всем ассортиментом можно на веб-сайте https://lkstudio.ru .
Как устроена квартирная либо домовая электрическая сеть?
Каким образом изготовлена электрическая сеть на бытовое напряжение 220В, переменного тока с частотой 50Гц? Тут сначала учитывается безопасность ее эксплуатации и обычный метод обслуживания.
В общем случае можно обрисовать ее следующим образом:
- от общей сети электроснабжения провода подключаются на вводной автомат;
- от вводного автоматического выключателя подключается счетчик электроэнергии;
- отводные полосы, идущие на розетки и выключатели в различные помещения, дополнительно могут быть защищены распределительными автоматами;
- некоторые полосы в доме либо квартире могут дополнительно защищаться автоматами защиты УЗО (устройство защитного отключения);
- управление устройствами света осуществляется с помощью выключателей бытового типа;
- с помощью розеток осуществляется возможность подключения разных по мощности употребления электроприборов;
- при желании, в доме может быть установлен стабилизатор напряжения, это в особенности животрепещуще для сетей, где временами появляются перепады напряжения;
- некоторые в особенности принципиальные полосы могут быть подключены к источникам бесперебойного питания.
Последние два пт нередко подразумевают подключение розеток и выключателей по так именуемой «чистой» полосы. В данном случае многие домохозяйства специально выделяют такие розетки цветом. В большинстве случаев выключатели и розетки, в особенности розетки будут зеленоватыми либо красными, для отличия их от обыденных вариантов.
Подключение розеток и выключателей
Подключена розетка с выключателем может быть одним из 2-ух методов:
- на внутреннюю проводку в стенке;
- внешняя открытая проводка.
От этого будет зависеть выбор электроустановочных изделий, также внешний облик. Функционально они не отличаются, только по способу монтажа и размещения.
Также подключить розетки и выключатели верно следует, исходя из характеристик самой сети. Тут можно выделить такие два варианта проложенного кабеля:
- двухпроводной, предполагающий наличие фазы и нуля;
- трехпроводной, с добавлением кабеля заземления.
При всем этом подключить розетку и установить выключатель следует конкретно такового эталона, какая сеть у вас в доме. Сами жилы будут отличаться по цвету. Для фазного провода и нулевой фазы цвета должны отличаться, но точных требований к тому, какими они должны быть, нет. Но для кабеля заземления требования имеются, его следует выбирать желто-зеленого цвета.
Перед тем, как подключить розетку либо выключатель, для вас следует избрать надежное, современное и неопасное изделие. Тут принципиально уделять свое внимание на качество. Если гласить о розетке, то она должна выдерживать нагрузку от подключаемого к ней устройства. Потому производитель такового изделия также важен. Здесь имеет смысл брать продукцию узнаваемых, отлично зарекомендовавших себя брендов.
Есть достаточно много добротных западных компаний, но если отыскиваете хорошие розетки и выключатели русского производства, то тут стоит направить внимание на фаворита – изделия бренда LK Studio. В серии их продукции LK60 либо LK80 можно отыскать эстетичные и надежные варианты электрофурнитуры. При этом внешнему облику уделено достаточно много внимания.
Подключение розетки от выключателя
По мере надобности, можно запитать розетку от выключателя, как и напротив выключателя от розетки. Выполнить это можно несколькими методами, которые можно найти так:
- без необходимости делать распределительную коробку;
- с распределительной коробкой.
Здесь стоит откомментировать оба эти варианта выполнения работ по подключению розетки от выключателя.
Без распредкоробки
В таковой ситуации подключить розетку от выключателя можно впрямую. Вы делаете дополнительное гнездо для розетки, а потом осуществляете установка питающего провода в это гнездо снутри стенки либо внешним методом. При всем этом контакты можно воплотить 2-мя методами:
- с помощью ответвления в установочной коробке для выключателя, методом соединения 2-ух проводов на питающей полосы, идущих раздельно на розетку и раздельно на выключатель;
- ответвления дополнительного провода, идущего конкретно от клемм выключателя.
Сама коммутация дополнительного кабеля осуществляется в установочной коробке (подрозетнике) выключателя. При всем этом организовать ее можно как раздельно, так и на контактах выключателя. 2-ой вариант подразумевает, что у вас установлен выключатель неплохого свойства. Следует осознавать, что вся нагрузка, которая будет появляться на розетке, также окажется и на клеммах выключателя, а означает он должен ее выдерживать. Ведь выключатель и сам по для себя будет находиться под нагрузкой, например, при включенном осветительном приборе.
Отвод от распределительной коробки

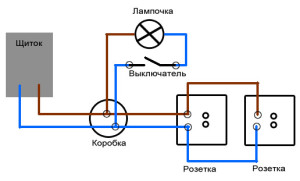

Более корректный метод подключения выключателя и розетки является внедрение распределительной коробки. Тут уже осуществляется локально электромонтаж питающих сетей в комплексе. Схема соединения будет смотреться следующим образом:
- от распределительного автомата одна из линий в доме будет идти к распределительной коробке;
- в самой коробке будет реализована коммутация для подключения отдельной полосы на выключатель, и отдельной полосы на розетку.
Этот метод более корректный, но и поболее трудозатратный. Нередко к нему нет способности прибегнуть, потому конкретное соединение от 1-го провода встречается почаще.
От 1-го провода
Если делаете подключение выключателя и розетки от 1-го питающего провода, то для вас принципиально выполнить место контакта надежным и неопасным. Не считая обыкновенной скрутки вы сможете дополнительно пропаять место соединения, а потом его изолировать с помощью изоленты либо термоусадочной трубки.
Если подразумевается создание значимой нагрузки от 2-ух источников употребления электроэнергии, то таковой общий провод должен быть в состоянии ее нормативно выдержать. Стандартная нагрузка обыденных сетей подразумевает номинальное значение силы тока до 16А и суммарной мощности присоединенных источников употребления до 3,5кВт. Если розетка и выключатель будут суммарно превосходить данные характеристики, но любая в отдельности нет, то общий провод следует брать большего сечения жилы.
Выключатель находится между источником электроэнергии и осветительным устройством
В ситуации, когда розетка подключается от выключателя, для питающего провода следует выполнить ответвление. Если места в подрозетнике выключателя довольно, то контактное соединение можно выполнить с помощью фазных клемм. В данном случае вы получите неопасное место разветвления, но для его монтажа будет нужно больше места.
Для укрытых электросетей, при добавлении розетки можно применять затратной вариант. В данном случае затратная розетка крепится на стенку, а сам кабель для соединения выходит на ее заднюю сторону. Таковой тип установки не просит оборудования гнезда, а означает и работы будет значительно меньше.
Правила безопасности
Правила безопасности при проведении всех работ на электросетях нужно делать в неотклонимом порядке. Это касается не только лишь проведения самих работ по монтажу розетки, но и места ее размещения в доме. Здесь принципиально придерживаться таких норм:
- все работы следует делать лишь на стопроцентно обесточенных сетях, при всем этом выключении подачи электроэнергии должно осуществляться на вводном автомате;
- новейшую точку электропитания следует располагать верно, тут не допускается ее располагать поблизости источников воды (кран, ванна и т.д.), вблизи с варочной плитой и газопроводными трубами, низковато над полом либо столешницей, вблизи с нагревательными устройствами;
- контакты следует на клеммах закреплять накрепко;
- провод заземляющего контура допускается соединять только с надлежащими клеммами, рассчитанными для заземляющих контактов;
- если у вас в доме применяется двухфазная сеть, то розетки и выключатели следует применять подобные. Это будет справедливо и для трехфазной сети.
После окончания работ непременно проверьте с помощью устройства либо индикаторной отвертки правильность подключения контактов. Это в особенности принципиально для провода заземления.
Принципиальные аспекты
Не считая неотклонимого выполнения правил размещения новейшей точки электропитания и норм электробезопасности, непременно учитывайте, какая нагрузка может в потенциале оказаться на общем проводе. Не рекомендуется подключение розетки от выключателя, если вы планируете запитать сильную варочную панель, электрическую плиту, также другие бытовые приборы с завышенной мощностью работы. Тут нужно облагораживание выделенной полосы.
В ситуации, когда суммарная мощность от всех потребителей на полосы не превзойдет 3,5кВт, вы сможете организовать новейшую точку электропитания. Если у вас есть сомнения, что весь комплекс работ вы сможете не выполнить, то лучше доверить таковой установка проф электрику. Но без помощи других выполнить такое подключение полностью реально.
Как подключить выключатель от розетки
Вашему вниманию подробная пошаговая фото аннотация – как подключить выключатель от розетки. Разглядим вариант подключения двухклавишного выключателя, который управляет 2-мя светильниками. Итак, мы имеем два подрозетника, в левом проложен трехжильный питающий кабель, где белоснежная жила – фаза, белоснежная с синей полосой – ноль, желтоватая с зеленоватой полосой – земля. В правом подрозетнике, проложены два двужильных кабеля, каждый к собственному светильнику.

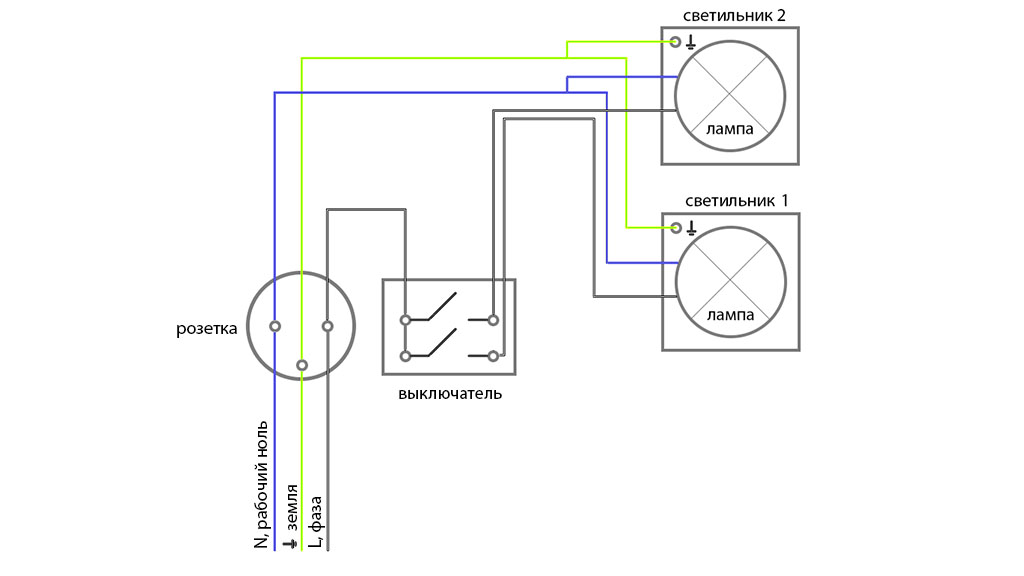

Н иже представлена схема работы двухклавишного выключателя присоединенного от розетки . Согласно ей, приступаем к подключению и установке.
Для подключения нам пригодится:
– Отвертка крестовая
– Отвертка плоская (индикаторная)
– Монтажный ножик либо устройство для снятия изоляции
– Пассатижи либо бокорезы
– Уровень
1. Отключите электричество! Для этого в электрощите, необходимо рычаги автоматических выключателей перевести в состоянии «выкл.», как правило это положение, при котором рычаг ориентирован вниз. Какой конкретно автомат нужно выключить, если они не подписаны, определяется опытным методом, выключая их по очереди, и проверяя, к примеру индикаторной отверткой, наличие напряжения в проводке выключателя. В последнем случае, выключайте все. Но потом снова непременно удостоверьтесь, в отсутствии электрического тока, в месте установки!

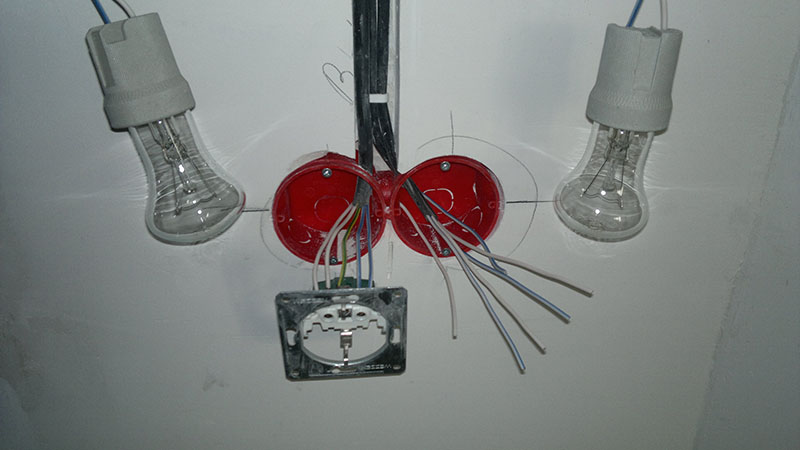

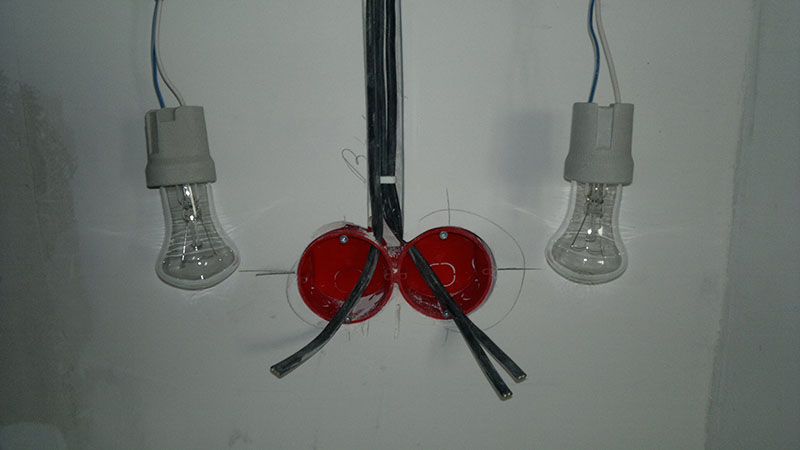

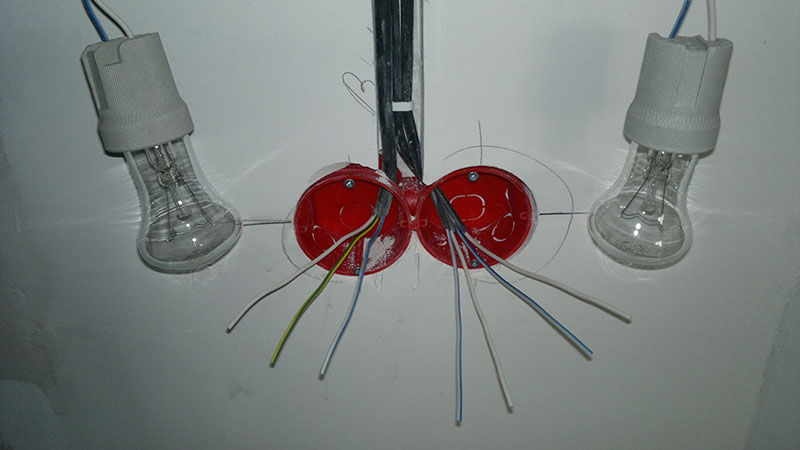

2. Подготавливаем провода в подрозетниках – укорачиваем их, оставляя концы приблизительно по 100мм, снимаем защитную оплетку, а потом зачищаем изоляцию с жил, приблизительно на 10мм. После этого прокидываем между коробками две жилы, в нашем случае – белоснежную и белоснежную с синей полосой.

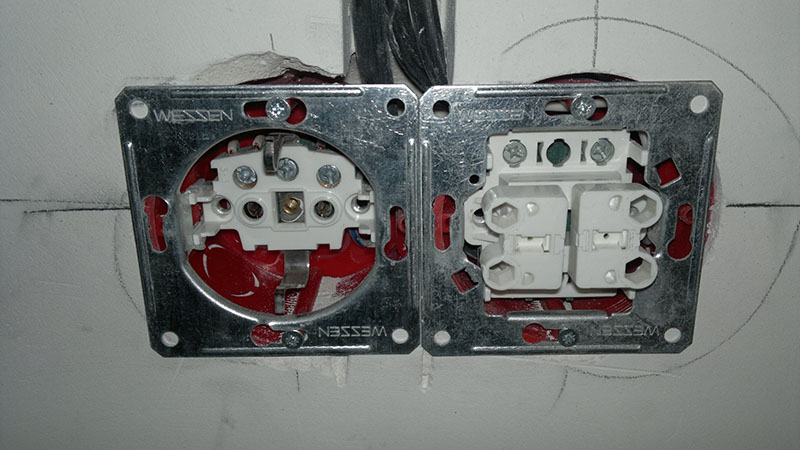

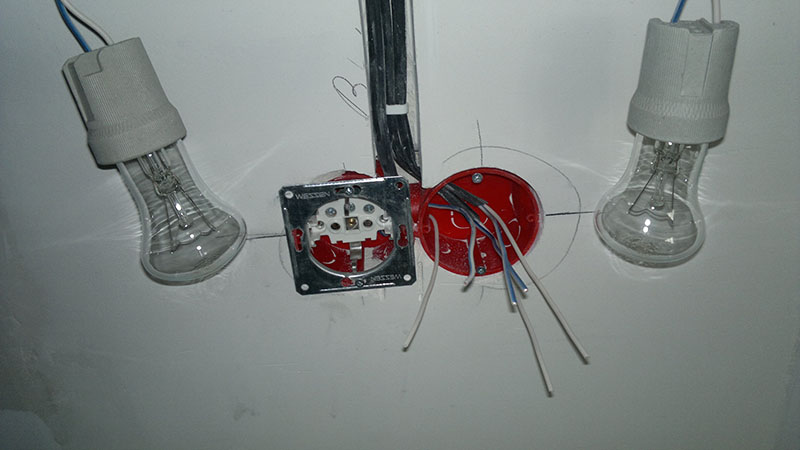

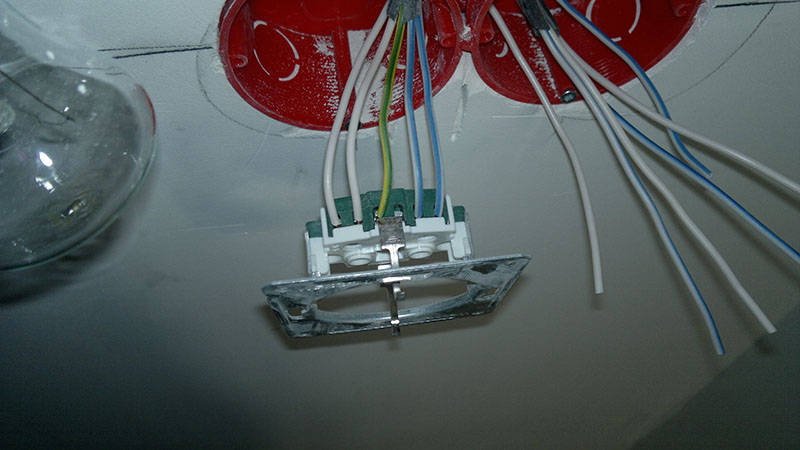

3. Подключаем механизм розетки , для этого помещаем в левую колодку пару белоснежных проводов (фаза), в центральную – желтоватый с зеленоватой полосой (земля), а в правую оставшуюся пару проводов – белоснежных с синей полосой (ноль) и затягиваем прижимающие винты.
Как найти какой из проводов фаза, ноль, а какой заземление без помощи других, для вас поможет наша подробная аннотация – Тут.
4. Устанавливаем розетку в месте посадки и фиксируем при помощи крепежный винтов подрозетника строго горизонтально – по уровню.

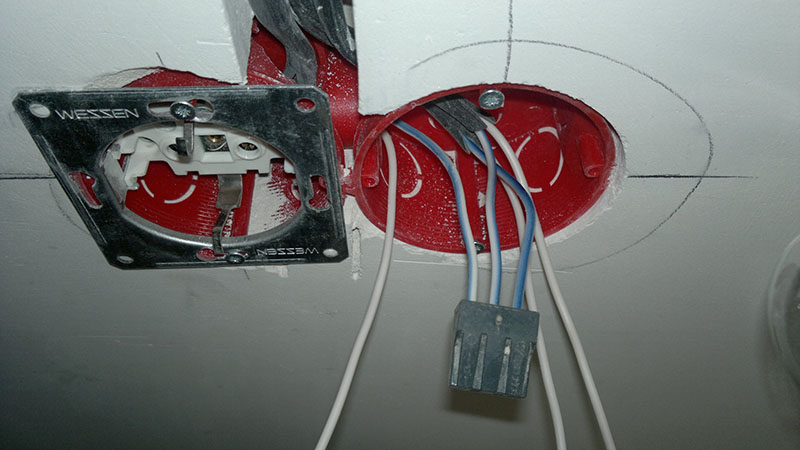

5. В монтажной коробке выключателя соединяем все синие с белоснежной полосой провода (нули) между собой , в этом случае это изготовлено при помощи клеммы WAGO, после этого аккуратненько укладываем их в подрозетнике.

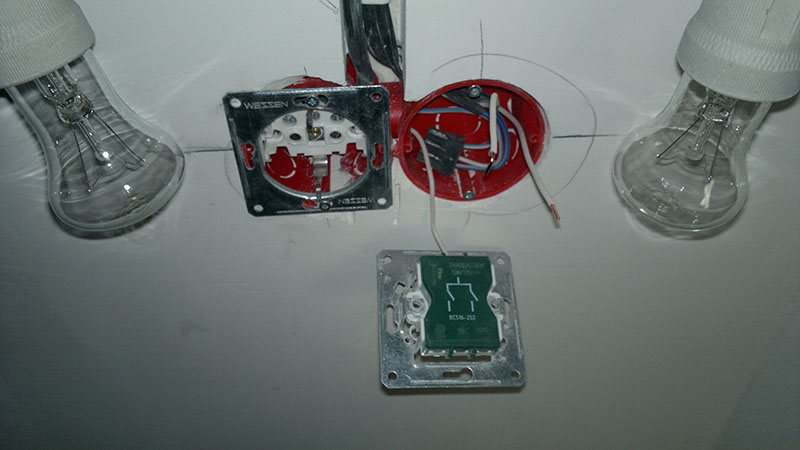

6. Подключаем механизм выключателя. Для этого белоснежный фазный провод приходящий из розетки, помещаем в вводную колодку механизма, а оставшиеся два белоснежных провода, идущие конкретно к светильникам, в колодки соответственных кнопок выключателя, как показано на изображении ниже и затягиваем крепежные болты.
7. Устанавливаем механизм выключателя в подрозетник, впритирку к установленному ранее механизму розетки и фиксируем при помощи крепежных винтов.

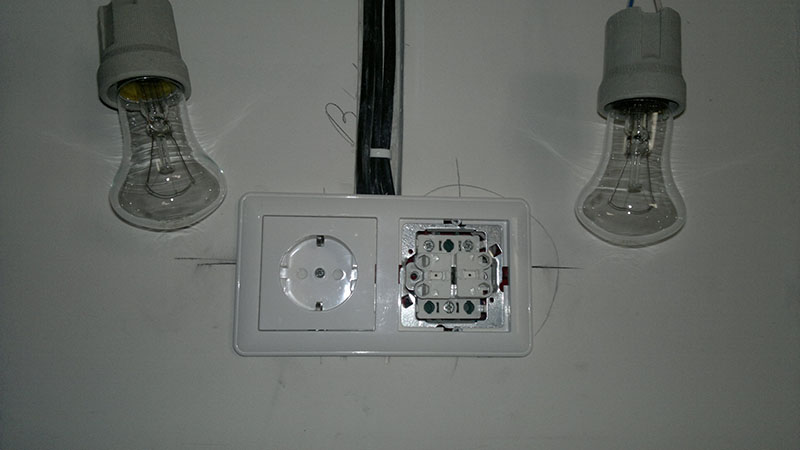

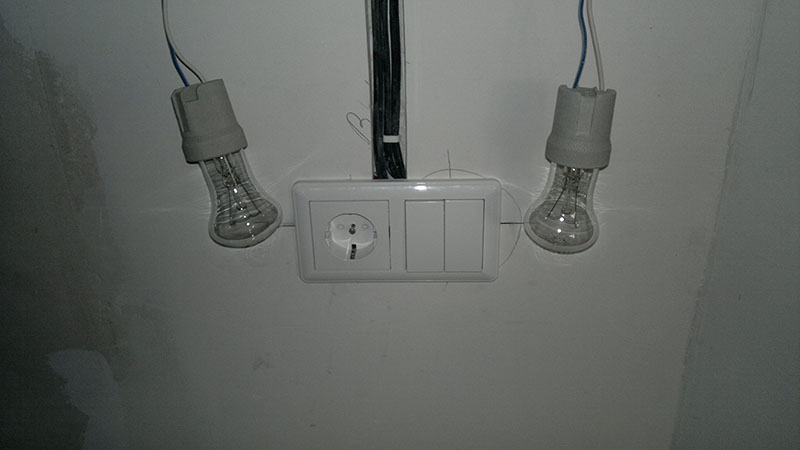

8. Прикладываем рамку и прижимаем ее лицевой панелью розетки, после чего закручиваем крепежный винт находящийся по середине . Дальше устанавливаем крепежную панель и кнопки выключателя.
9. Установка завершена . Включаем электричество в распределительном щите и тестируем работу выключателя.
Легкое подключение выключателя и розетки своими руками
Как нередко для вас требовалось произвести установку выключателей либо розеток в доме (квартире)? Бывало такое, что из-за собственной некомпетентности вызывали мастера? Сама процедура установки розеток и выключателей ординарна – довольно знать всего несколько основополагающих моментов, которые обезопасят вас от поражений электрическим током.
До работ
Начиная делать какие-либо работы по электрике, нужно обесточить весь дом либо квартиру. Для этого довольно выключить пробки на счетчике (автомате), также побеспокойтесь о том, дабы его никто не запустил. Предупредите всех, кто может быть к этому причастен.
Подключение электрических частей требует существования следующих вещей:
- выключатель либо розетка;
- распределительная коробка – если подразумевается разводка кабелей;
- провода для соединения;
- изолента для изоляции;
- коробки для помещения выключателя (розетки), которые можно приобрести в любом хозяйственном магазине.
Само соединение выключателя к светильнику (люстре) либо замена (установка) розетки – дело очень обычное:
- Демонтируйте старенькую розетку.
- По мере надобности установите внутреннюю коробку, если последняя отсутствует либо прежняя пребывает в плачевном состоянии.
- Крепление коробки происходит на приготовленную смесь из алебастра.
- После чего довольно закрепить провода в разъемах розетки и установить элемент на свое место.
- Крепится сама розетка с помощью особых полозьев, которые идут в комплекте с реализации. Довольно закрутить саморезы до той степени, дабы конструкция плотно посиживала на собственном месте.
Для монтажа выключателей последовательность действий подобна.
ЧИТАТЬ ТАКЖЕ: Рецепт клейстера из муки: советы профессионалов

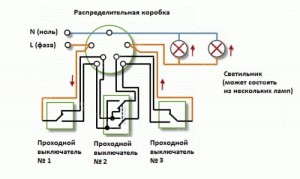

В статье подвергнутся рассмотрению разные схемы подключения в распределительной коробке между электрощитом, люстрой и выключателем.
Перед стартом всех электрических работ похлопочите о том, дабы на сто процентов снять напряжение. Это обезопасит вас от поражения электрическим током. Подключение выключателя осуществляется всегда в разрыв фазы. Таким макаром механизм будет отключать конкретно кабель под напряжением, а не нулевой. Используя таковой обычный подход, эксплуатация электроприборов в помещении окажется неопасной.
Процесс подключения
Обусловьте фазовый кабель – он обычно заключен в красную изоляцию. Подключение в разрыв нулевого проводника приведет к тому, что вся система будет находиться всегда под напряжением.
Для примера: для вас потребовалось поменять лампочку, а выключатель работает с нулевым каналом (а не с фазой), при случайном контакте с токоведущими частями патрона можно получить поражение током.
Определяется фазовый провод с помощью индикаторной отвертки. Прокладывая проводку, следуйте тому, дабы фазный провод подключался к центральному контакту цоколя. Это уменьшит возможность того, что можно будет случаем получить поражение током.
Подключение предполагает то, что в распределительную коробку входят два кабеля от счетчика (щита), два от люстры и два от выключателя. Фазовый провод от щита подключается к красному проводу на выключателе. Синий провод от переключателя подсоединяется к красному проводу осветительного прибора (к нагрузке). Таким макаром осуществляется подключение по фазовому проводу.
Синий провод от электрощита нужно подключить к нулевому проводнику нагрузки (люстры). Результатом этих легких действий выходит подключение по фазе, а нулевой присоединяется впрямую на лампы.
ЧИТАТЬ ТАКЖЕ: Бетонная дорожка на даче, изготовленная своими руками
Механизм работы схемы следующий: нажатие выключателя замыкает электрическую цепь, фаза от счетчика передается сходу на осветительный прибор и люстра зажигается (лампочка). Завершив соединения всех проводов, места с узлами нужно аккуратненько заизолировать и уложить снутри распределительной коробки. Все соединения проводов идеальнее всего делать средством скручивания с последующим запаиванием.

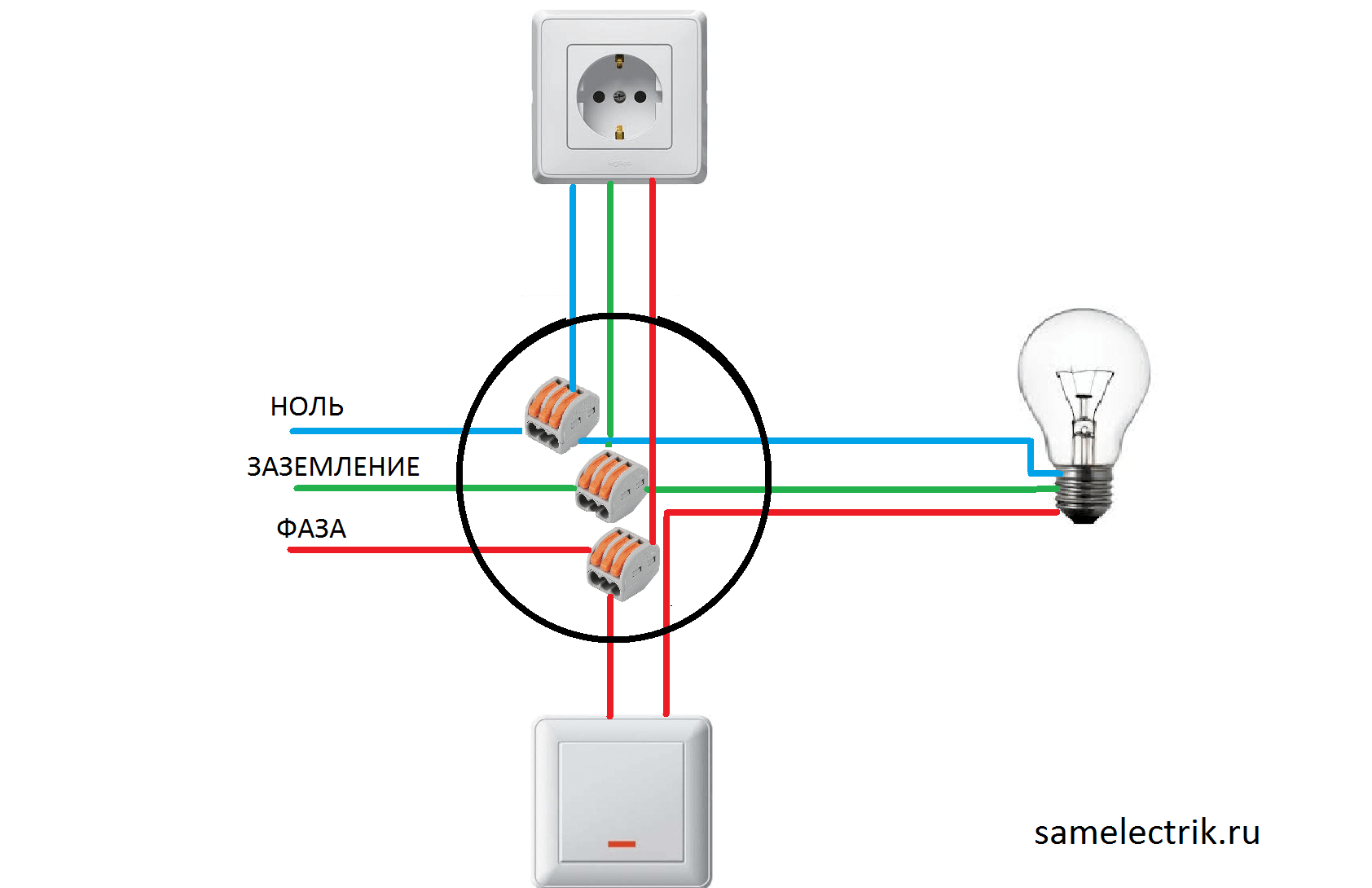

Подключение выключателя и розетки в одном месте
Часто в одной комнате применяется одна распределительная коробка, в которую подводятся провода от люстры и розетки (либо от нескольких). В таком случае просто можно ошибиться и некорректно выполнить установка проводов.
На данный момент ознакомьтесь с тем, как выполнить подключение 1-го осветительного прибора и одной розетки в одной коробке:
- Подключение выключателя осветительного прибора происходит по фазе, как описывалось выше.
- Провода от розетки необходимо подключать параллельно.
- Красный провод от розетки к фазе.
- Синий проводник к нулевому проводу.
После окончания всех действий по подключению провода фиксируются, отлично зажимаются и запаиваются. Оканчивающим шагом необходимо выполнить изоляцию узлов изолентой, уложить провода в коробке и закрыть ее.
Подводя результат
Прочитав эту статью, вы удостоверились в том, что произвести установку выключателя либо розетки можно довольно стремительно, и вызов мастера совершенно необязателен. Главное, что необходимо учесть – это соблюдение техники безопасности при выполнении электромонтажных работ. До непременно отключите общее напряжение по квартире (дому) на счетчике, а только потом приступайте к выполнению работ.
