Подключить витую пару к розетке

Многие интересуются, как подключить компьютерную розетку своими руками. В этой статье мы поведаем, как подключить розетку RJ 45, которая в большинстве случаев применяется для домашних компьютерных сетей.

Подключение розетки RJ 45 – нужные материалы и инструменты

Установка сетевой розетки начинается с приобретения оборудования, которое будет нужно в процессе:

  • розетка RJ-45 категории 5е – часто встречающаяся розетка для веба, имеющая 8 портов;
  • неэкранированный кабель, состоящий из 4 витых пар — UTP-5e. 8- жильный кабель имеет четыре пары, разные по цвету – оранжевые, карие, зеленоватые и синие. 2-ые пары проводов имеют те же цвета и белоснежные полосы;
  • перфоратор с насадками для работы по бетону;
  • инструмент для зачистки проводов;
  • инструмент для обжима проводов в коннекторе;
  • набор отверток;
  • установочная коробка.
Установка розетки RJ 45 – подготовительные работы

До того, дабы начать конкретно подключение компьютерной розетки, нужно выполнить ряд подготовительных операций: 1) проводка кабеля. Кабель «витая пара» проводится к месту монтажа розетки в заблаговременно проделанных штробах (внутренняя проводка); 2) установка установочной коробки. В месте установки коробки при помощи перфоратора проделывается отверстие для коробки. Коробка устанавливается в него при помощи шурупов и дюбелей.

Если вы задумались, как подключить сетевую розетку открытым методом, закрепите кабель на стенке при помощи скоб либо кабельного короба. Сетевая розетка также устанавливается на стенку, после этого с неё снимается крышка и начинается конкретно подключение сетевой розетки.

Схема подключения веб розетки – различные виды

В текущее время схема компьютерной розетки может быть представлена в 2-ух вариантах – А либо В, различие между которыми состоят в различном расположении зеленоватой и оранжевой пары проводов.

Схема подключения веб розетки определяется довольно легко: поглядите, по какой схеме обжата вилка с другой стороны кабеля, где размещен роутер; если у розетки есть наклейка на клеммнике, для схемы А провода обозначаются как 568A, для В — 568B.

Если наклейка отсутствует, можно найти, какая схема подключения компьютерной розетки для вас нужна по расположению проводов.

Если у вас RJ 45 розетка, схема которой 568A, провода будут размещены так (*-с белоснежными полосами): зеленоватый*, зеленоватый, оранжевый*, синий, синий*, оранжевый, карий*, карий.

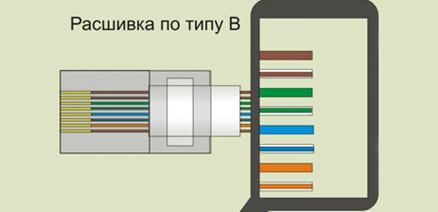

Если схема веб розетки В – более нередко встречающаяся, провода будут размещены следующим образом: оранжевый*, оранжевый, зеленоватый*, синий, синий*, зеленоватый, карий*, карий.

В принципе, не принципиально, какая схема подключения будет выбрана – А либо В, главное, дабы оба конца витой пары были подключены идиентично. После того, как схема веб розетки выбрана, можно приступать к подключению.

Подключение розетки RJ 45 и обжим кабеля

Снимите с кабеля изоляцию на расстоянии в 5-6см и расправьте жилы

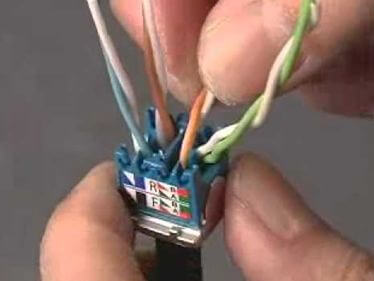

Вложите их в порты в согласовании с избранной схемой. На розетке находятся особые защелки, работающие, как зажимы, так что вопрос, как обжать RJ 45, не составляет трудности. Если зажимов нет, провода фиксируются при помощи болтиков и отвертки.

После того, как вы окончите подключение RJ 45, веб должен заработать. Если сигнала нет, проверьте корректность подключения проводов и качество обжатия контактов на коннекторе.

Как верно подключить интернет-розетку?

Интернет-розетка, которая применяется в компьютерных и других коммуникационных сетях, имеет существенное отличие от подсоединения и монтажа обыденного электрического оборудования. Это разъясняется наличием кабеля для трансляции данных (употребляется витая пара) и наличием штекера RJ-45, который необходимо подключить к питанию (тип 8Р8С). Эти два отличия существенно изменили строение разъема, тем самым установка и подключение веб розетки также значительно поменялись.

Что принципиально знать?

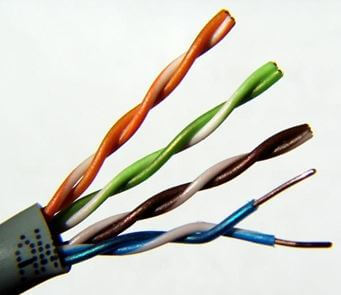

Обычно, применяется розетка с 2-мя витыми парами с 4-мя проводами (выходит восемь жил). Любая жила разбита по цветам и обладает индивидуальной цветовой маркировкой. Все они нужны для резвой трансляции данных.

Маркировка проводов сетевого кабеля

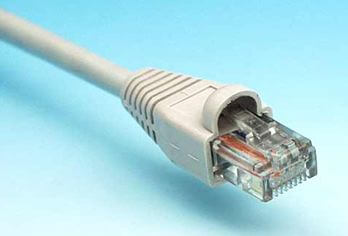

Разъем типа 8Р8С, который применяется для включения к гнезду, имеет следующий вид:

 8Р8С

Инженеры-производители издержали много сил, разрабатывая такое веб гнездо, которое юзер сумел без помощи других установить и подключить к электрической сети, не имея опыта и специального приспособления. К тому же, потребитель должен произвести подключение так, дабы надежность соединений и безопасность контактов оставались на высшем уровне.

Предварительные работы

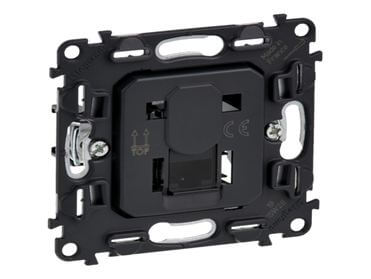

В примере употребляется изделие из модели Legrand Valena. Так как ее механизм подходит для многих серий электроустановочного оборудования Legrand, то она стала пользующейся популярностью посреди потребителей.

Legrand Valena

До того как приступать к установке компьютерной розетки своими руками, нужно выполнить установка витой пары. Для этого в подрозетник выводится конец витой пары.

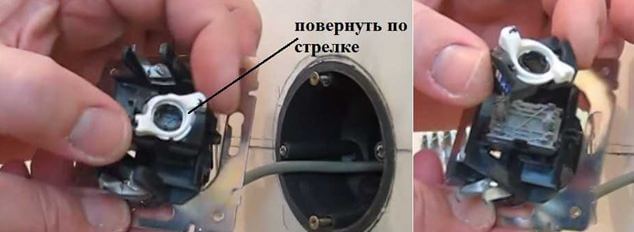

Прежде всего нужно снять заднюю крышку из механизма. Для этого интернет-розетка должна быть повернута тыльной стороной к лицу. Это делается следующим образом: необходимо повернуть по часовой стрелке (примерно на девяносто градусов) белоснежный фиксатор. Как это верно делается, показано на рисунке ниже:

Снятие задней крышки

После того, как фиксатор был повернут, он встает к корпусу разъема перпендикулярно и задняя часть конструкции просто отсоединяется от устройства. Потом нужно просунуть сетевой кабель (витую пару) в центр задней крышки, которую за ранее сняли. Делается это со стороны фиксатора (наружняя сторона). После чего необходимо обнажить жилы. Для этого нужно аккуратненько снять с витой пары защитную оболочку.

Подключение проводов сетевого кабеля

Аспекты подключения

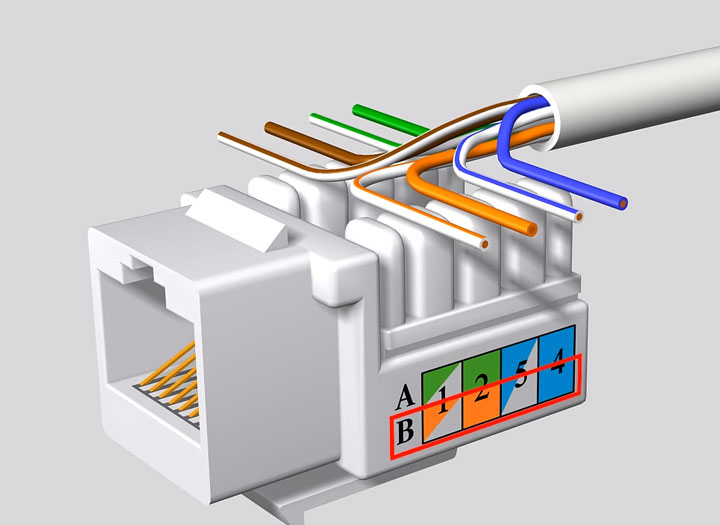

На задней крышке веб розетки есть пазы и наклейки, которые указывают, по какой схеме можно подключить устройство. Существует две схемы подключения – это А и В. Какой тип применять находится в зависимости от того как соединены между собой оборудования.

На сей день практически все сетевые конструкции без помощи других распознают, по какой схеме было осуществлено подключение и если есть надобность, подстраиваются под нее. Но сетевая розетка, к которой необходимо подключить механизм для выхода в веб, устанавливается идеальнее всего по подсоединению проводов схемы В.

Схема B

Согласно схеме нужна поместить провода витой пары определенной расцветки в пазы крышки соответствующего цвета.

Потом возвращаем крышку на прежнее место. Как крышка заняла свое место посадки, следует закрыть белоснежный фиксатор. Для этого он поворачивается против часовой стрелки. Необходимо подчеркнуть, что некорректная установка крышки вполне исключена, так как на устройстве предусмотрены особые элементы, которые на разъеме показываются зеркально (выступ и паз). Потому установить элементы некорректно нереально.

Но, появляется вопрос: как делается подключение интернет-розетки к кабелю, ведь изоляция с жил не снималась? Это и считается главным различием сетевого гнезда от иных электроустановочных конструкций. Площадки с контактами в компьютерной розетке – это две наточенные пластинки. Они размещаются так, что дистанция между ними приравнивается сечению медной двойной жилы.

Таким макаром крышка со всеми введенными проводами помещается на свое прежнее место, а эти лезвия прорезают изоляцию витой пары и соприкасаются с сердцевинами, проводящими ток. Такое соединение накрепко. Оно гарантирует бесперебойную устойчивую работу электронных конструкций. При всем этом работа будет осуществляться без лишних утрат.

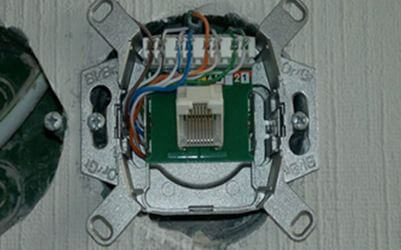

Установка корпуса в штробе

Потом следует убедиться, что установка жил осуществлена верно и обрезать излишние концы витой пары, что торчат. Главное – это не позволить случайное замыкание всех кабелей между собой.

Осталось установить интернет-розетку в подрозетник, закрепить лицевую панель. Когда подключение к сети осуществлено, можно проверить какой итог вышел. Установить и подключить хоть какое сетевое устройство можно самому по этому способу. Даже если контактные группы будут в них отличаться, смысл не обменяется.

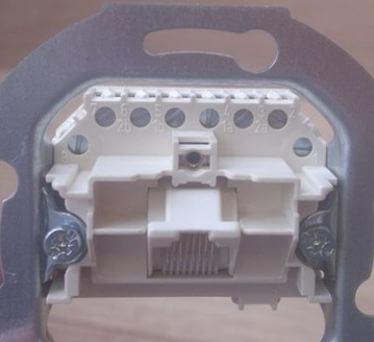

К примеру, есть таковой механизм гнезда, подключение которого осуществляется вручную. Другими словами, каждый шнур витой пары втискивается в определенную клемму согласно номеру и цветовой маркировке провода, как показано на рисунке ниже. Это мало труднее и подольше, чем установка веб розетки серии Легранд. Но разработка того, как установить и подключить устройство остается постоянной: жилы попадают в отверстие между заостренных пластинок и касаются сердцевины, которая несет ток.

Наличие клемм для подсоединения

Принципиально! До того как подключать кабель следует позвонить собственному веб провайдеру и уточнить какая схема подключения применяется в квартире.

В итоге советуем просмотреть видео, в каком наглядно демонстрируются все этапы монтажа не только лишь рассматриваемой розетки Legrand, но и изделий от других фаворитных компаний:

Сейчас вы понимаете, как делается установка и подключение веб розетки своими руками. Возлагаем надежды, предоставленные схемы, видео и фото примеры понадобились для вас в самостоятельном электромонтаже!

Веб розетка на 2 выхода. Как подключить интернет-розетку

Веб розетка на 2 выхода. Как подключить интернет-розетку

В наше время фактически в каждом доме есть компьютер и подведен веб. Нередко случается, что в доме несколько компов. И здесь встает вопрос о том, как подключить интернет-кабель так, дабы обеспечить доступ к вебу со всех устройств . В особенности животрепещущ этот вопрос в огромных домах. Решить эту делему поможет установка компьютерной розетки. О том, как подключить интернет-розетку, также как обжать интернет-кабель мы и поведаем в нашей статье.

Интернет розетка на 2 выхода. Как подключить интернет-розетку

ВНИМАНИЕ! Электромонтаж следует проводить только с полным следованием правилам техники безопасности.

Итак, для подключения интернет-розетки нам пригодятся такие материалы и инструменты :

• кабель витая пара;
• интернет-розетка;
• монтажная коробка;
• инструмент для зачистки и опрессовки кабеля – кримпер;
• коннекторы RJ-45;
• роутер.

Рассредотачивание телефонии, веба, кабельного и спутникового ТВ рекомендуется делать в особом (телекоммуникационном) щитке для низковольтного оборудования. Устанавливаем в нем роутер, также силовую розетку для его питания. Питание розетки можно выполнить от силового щита.

Читайте по теме:  Какие огнетушители можно использовать для тушения электрического оборудования

Дальше в заблаговременно приготовленной штробе́, созданной для слаботочных сетей, от коммуникационного щита прокладываем неэкранированную "витую пару" категории 5е (к примеру, UTP 4x2x0.52) до монтажной коробки так, дабы конец кабеля в ней имел припас длины.

Исполняем работы по отделке и приступаем к установке электрофурнитуры и коннекторов.

В монтажной коробке кабель зачищаем на 2-3 сантиметра. На компьютерной розетке отщелкиваем крышки, вставляем жилы кабеля в прорези в согласовании с цветовой схемой T568B . Схема подключения интернет-розетки обычно указана на ее механизме. Потом застегиваем крышки-защелки, а избыточное обрезаем.

По таковой же схеме делается подключение и других розеток в квартире.

Выполнив подключение кабеля, в монтажной коробке фиксируем компьютерную розетку распорными винтами . Дальше на механизм устанавливаем лицевую панель и декоративную рамку.

После подключения компьютерных розеток возвращаемся к коммуникационному щитку. Тут нам необходимо выполнить подключение витой пары к роутеру . Производим зачистку оболочки приблизительно на 2-3 см, распушиваем жилы и выставляем их в нужном порядке согласно схеме T568B. Цвета выставляются слева вправо: бело-оранжевый, оранжевый, бело-зеленый, синий, бело-синий, зеленоватый, бело-коричневый и карий.

Дальше жилы вставляем в коннектор до упора, придерживая его пластмассовым фиксатором от себя вниз (контакты коннектора должны «смотреть» на Вас). После чего коннектор вставляется в разъем кримпера и обжимается.

Аналогичным образом делается подключение и других коннекторов. Выполнив обжим витой пары, подключаем ее к роутеру.

Таким макаром, мы выполнили подключение интернет-кабеля к компьютерной розетке и роутеру. Вы также сможете поглядеть наше

Оригинал статьи расположен на нашем веб-сайте cable.ru .

Если этот материал был вам полезным, поделитесь им в соц сетях!

А для того, дабы не пропустить выход новых статей, ставьте "лайк" и подписывайтесь на наш канал: Кабель.РФ: всё об электрике .

Зачем нужна веб розетка. Сколько необходимо в доме и квартире веб розеток

Для чего нужна интернет розетка. Сколько нужно в доме и квартире интернет розеток

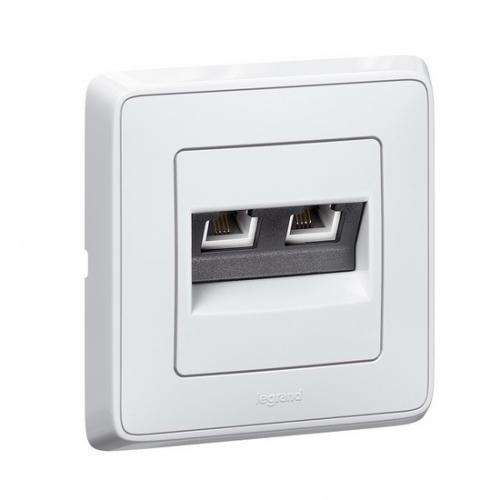

LAN-розетка, она же розетка для веба. Бывает на одно гнездо либо на два.

Нередко клиенты считают, что интернет-розетки в доме либо квартире не необходимы вообщем, существует же Wi-Fi!

Я проектирую всегда много LAN-розеток. Одну за небольшим телеком (к примеру, в кухне), две за обыденным телеком в комнате, за огромным телеком 3-4 штуки. Плюс под столом на рабочих местах по розетке.

Для чего столько? На каждый телек розетка нужна точно, для функций SmartTV. Он будет употребляться практически наверняка даже теми, кто на данный момент считает, что обыденного телевидения довольно. У каждого телека есть Wi-Fi, но ведь на данный момент набирает популярность 4K, а за ним придёт 8K, и трафик там будет большой. Wi-Fi, естественно, тоже подтягивается новыми форматами и лимитами скорости, но для чего перегружать воздух, когда можно протянуть кабель? В особенности, если один Wi-Fi роутер стоит кое-где в прихожей, да ещё и в шкафу. В общем, непременно нужно монтировать кабель. Даже 6 категории. Через 5 лет понадобится точно.

Под телеком в комнате может стоять игровая приставка, Apple TV либо что-то схожее, может быть дополнительная точка доступа Wi-Fi. Всем нужен веб.

Ещё под телеком ресивер, у которого есть возможность управления через приложение на телефоне/планшете. А вот Wi-Fi у него может не быть. Вот и все три розетки заняты. Четвёртая — для 2-ой игровой приставки либо Wi-Fi точки доступа либо файлового сервера — найдётся зачем.

Так что вайфай вайфаем, но кабель на вероятные потребители проводного веба кладём.

А если человек совершенно не представляет, для чего ему веб на телеки, кладём по одному кабелю, а там в случае необходимости поставим небольшой свитч.

Кстати, был у меня случай, когда клиенты произнесли, что им не нужен Wi-Fi в квартире. На рабочих местах есть LAN-розетки, а для телефона в квартире 4G нормально ловит. Я в проекте предугадал кабель для точки доступа, когда подошло к реализации — попросили его всё-таки поставить.

9,639 просмотров всего, 41 просмотров сейчас

Похожие посты:

  1. О кабелефобии в системах Умный Дом 0 Есть такая болезнь — кабелефобия. Боязнь огромного количества кабелей…
  2. Климат-контроль и погодозависимая автоматика котла 2+ Нередкий вопрос — необходимо ли заказывать блок погодозависимой автоматики…
  3. Бесшовный Wi-Fi веб для квартиры и пригородного дома 3+ Неувязка нескольких точек Wi-Fi Неувязка животрепещуща для большой квартиры…
  4. Выключить весь свет одной кнопкой 4+ У многих функция «отключение всего света одной кнопкой» плотно…
  5. Умное управление вытяжками санузлов 0 Как в обыкновенной квартире либо в доме происходит управление…
  6. Комфортное управление светом в умном доме 0 Современные тенденции дизайна стремятся прирастить количество групп света. Встроенные…
  7. Кабели для светодиодных лент 2+ Расскажу об одном принципиальном моменте, который не всегда учитывается….

Веб розетка двойная подключение. Как подключить розетку для веба: аннотация по монтажу

Установка и подключения является финишным шагом сотворения компьютерной сети, но перед тем, как приступить к нему провести подготовительную подготовку

Перед тем как заняться монтажом розетки нужно пройти следующие предварительные этапы:

Производим прокладку витой пары к месту, где планируется установить розетку (создаём внутреннюю проводку ), которая будет перейти по штробам, приготовленным заблаговременно. При таком методе прокладки кабеля он будет полностью запираться поверхностью стенки(внутренний установка), что обеспечивает его защиту от повреждений и воздействия помех (наводок);

Осуществляем установка установочной коробки . Для этого в месте, избранном для установки розетки, проделываем отверстие при помощи перфоратора. Потом на это место крепим коробку, используя шурупы либо дюбеля.

В этом случае, если для монтажа розетки был избран открытый метод (наружный установка) для фиксации нужен будет дополнительный элемент — кабельный короб, который устанавливается на стенку. После того как розетка была установлена на стенку производим снятие крышки и приступаем к конкретному её подключению.

Конкретное подключение розетки RJ 45

Произведём подключение кабеля к розетке достаточно прост и не вызовет никаких сложностей. Следует только держать в голове о том, что существует две схемы по, которым осуществляется подключение розетки к разъёму. Т568 «А» либо Т568 «В». Различие этих схем между собой состоит только в цветовой политре проводов.

Клеммы розетки маркируются также на основании цветов проводов, созданных для подключения к ним. С этой целью в главном производителями используются особые наклейки на, которые нанесена маркировка. Для того дабы в предстоящем вся система, работала исправно необходимо всего только соединить розетку ориентируясь на эту маркировку.

Порядок выполнения работ:

1. Снимаем переднюю крышку с розетки.

2. Снимаем наружный изоляционный слой порядка 5–6 см и расправляем жилы.

3. Выравниваем и распределяем жилы витых пар.

4. В согласовании с избранной схемой подключения вкладываем жилы в порты (без снятия дополнительного слоя изоляции).

Большая часть интернет-розетку оборудованы особыми защёлками, работающими по принципу зажимов. Это содействует тому, что обжим кабеля RJ 45 можно выполнить без использования дополнительного оборудования . В случае если они отсутствуют, то для фиксации проводов используем болтики, которые крепим отвёрткой.

5. Производим фиксацию розетки на стенке либо в установочной коробке.

6. Устанавливаем на розетку переднюю панель.

Подключение веб розетки schneider. Подключение стенной компьютерной розетки

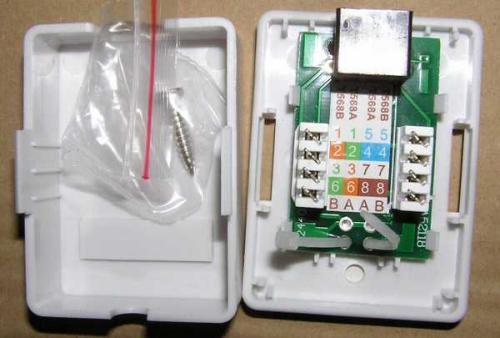

Фактически все производители компьютерных розеток располагают снутри схему подключения, с обозначением порядка размещения проводов, исходя из их раскраски. Обычно, указывается и схема «А» и схема «В». Схему «А» следует не брать во внимание, а сосредоточиться на схеме «В».

Интернет розетка на 2 выхода. Как подключить интернет-розетку 02

Прежде всего приступают к установке корпуса на стенку, расположив его так, дабы входное отверстие для кабеля смотрело ввысь, а компьютерный разъем – вниз. Хотя схожий вариант установки может быть изменен, зависимо от определенных критерий и розетка может быть установлена горизонтально.

  • После чего приступают к подключению розетки. С кабеля снимают защитную изоляцию кое-где на 5-7 см. При всем этом, необходимо держать под контролем, дабы не повредилась изоляция самих проводников, скрученных попарно.
  • На рисунке можно узреть, что на плате размещается маленькой хомут из пластика. В него следует завести провода и закрепить их так, дабы зачищенные от защитной изоляции провода находились ниже хомута. Обычно, крепление находится в том месте, где защитная изоляция не снималась.
  • На корпусе можно узреть контакты-микроножи, к которым и подводятся надлежащие по цвету провода. Провода вставляются с усилием, дабы они дошли до самого конца контактной группы. В момент прохождения проводов через ножики, должен быть слышен соответствующий щелчок. Это свидетельствует о том, что ножики просекли изоляцию и стали на свое место. Если щелчков не было слышно, то приступают к дополнительной процедуре, взяв в руки обыденную отвертку с узким лезвием. С ее помощью провода с силой надавливаются на микроножи. Обычно, после таковой процедуры, микроножи накрепко просекают изоляцию проводов, обеспечивая подходящий электрический контакт.
  • После того, как все проводники накрепко встали на свои места, излишние ненадобные куски удаляются при помощи ножика либо ножниц. Можно применять кусачки.

Видео: ИНТЕРНЕТ РОЗЕТКА.УСТАНОВКА И ПОДКЛЮЧЕНИЕ.
