Подключить варочную панель к электросети

Я не буду повторяться и писать о схемах подключения варочных панелей. Об этом есть статья: Схемы подключения варочной панели. Тут побеседуем про практическое подключение варочной панели к электропитанию, через вилку–розетку и впрямую.

Электрическое подключение варочной панели вилка–розетка

Обычно, розетка и вилка для электрической плиты не входят в набор панели. Их необходимо приобрести раздельно. Брать их необходимо в комплекте, электрические характеристики комплекта подключения указаны на корпусе.

Розетка Legrand для сокрытой проводки 380 Вольт (5 штырей)

Различаются комплекты подключения количеством штырей на вилке. Три штыря это 220 вольт, 5 штырей это 380 Вольт.

Вилка-розетка Легранд для плиты 220 В Вилка розетка для панели Legrand 32 Ампера

Также комплекты вилка–розетка для подключения панелей и электроплит, различаются производителем. Как следствие, удобностью подсоединения проводов. Российские варианты более дешевенькие, но более громоздки. Подключение к штырям вилки боковое.

Боковое подключение проводов

Вилка–розетка для электрической плиты компании «Legrand», более дорогой вариант, но более малогабаритный. Не считая этого, у компании «Legrand» есть вариант розетки плиты для сокрытой проводки. Подключение к штырям вилки Легранд торцевое.

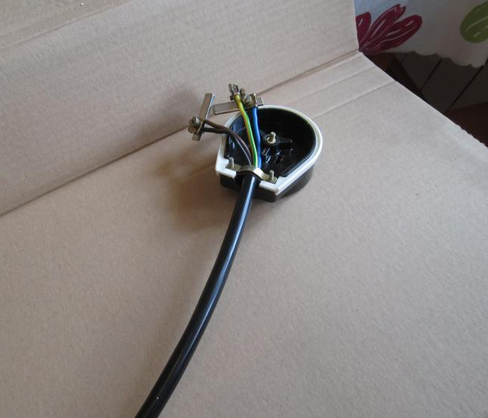

Подключение вилки Легранд

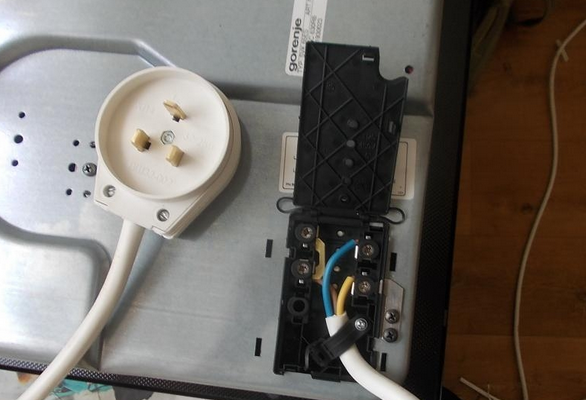

Подключение провода питания панели к вилке

Варочные панели продаются с уже присоединенным шлангом электропитания к колодке панели. В этом варианте подключении мы этот шланг не трогаем. Наша задачка, подсоединить провод панели к вилке.

Провод подключения варочной панели гибкий, по типу провода ПВС. Жилы этого провода-кабеля, многопроволочные медные скрученные вдоль оси по часовой стрелке.

Три варианта подключить кабель панели

Есть три варианта подключить кабель панели к электрической вилке:

1. Вариант 1. Самый доступный. Очистить 10-12 мм, жилы от изоляции. Еще посильнее скрутить проволоки жилы. Подключить жилу к клемме и откусить кусачками конец торчащих жил (если есть доступ). Лудить жилы не надо.

Статья по теме: Установка встраиваемой вытяжки с видео аннотацией

2. Вариант 2 (не подходит для Legrand). Очистить 25-30 мм, жилы от изоляции. Еще посильнее скрутить проволоки жилы. Выполнить из жилы кольцо. Разобрать клемму на штыре, надеть на зажимной винт кольцо жилы и затянуть винт назад.

3. Вариант 3. Не практикуемый. На концах жил поставить обжимные гильзы, без пайки.

Надежное подключение панели

Принципиально! При подключении кабеля к вилке не забываем про контрольное зажимное кольцо, удерживающее кабель в корпусе вилки. Оно должно прижимать оболочку кабеля, а не отдельные провода.

Крепление кабеля на корпусе вилки

Прямое электрическое подключение варочной панели

Если для электропитания варочной панели проложен гибкий кабель типа ПВС, то можно подключить панель впрямую. Прямое подключение панели к кабелем типа ВВГ, НЮМ не рекомендованы.

Подключать панель впрямую лучше через обжимные гильзы

Подключение жил кабеля без гильз может быть, но наименее накрепко. Так как варочная панель на гарантии не стоит её терять, сделав ненадежное подключение.

Нехорошее подключение панели

Как работать с обжимными гильзами

• Наденьте на провод трубку длиной 20-30 мм;
• Зачистите оболочку провода по длине ножки клеммы;
• Скрутите жилу по часовой стрелке;
• Воткните жилу в клемму, так дабы изоляция упёрлась в ножку. Зажмите ножку клещами;
• Наденьте трубку на ножку клеммы и нагрейте. Она плотно обожмет её;
• Сейчас можно подключать кабель питания к колодке панели по вашей схеме подключения.

Принципиально

• При подключениях панели, не запамятовывайте правила электробезопасности;
• Также не запамятовывайте поначалу пропускать электрические кабели через отверстия в мебели, а позже подключать.

Выводы

Независимо от избранного метода, электрическое подключение варочной панели должно быть надежным, кабель электропитания должен быть не только лишь подключен, но и зафиксирован или на корпусе вилки, или на корпусе панели.

Статья по теме: Подключение варочной панели и духового шкафа своими руками

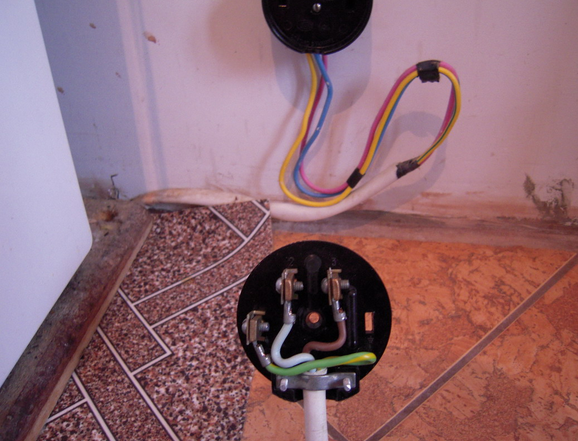

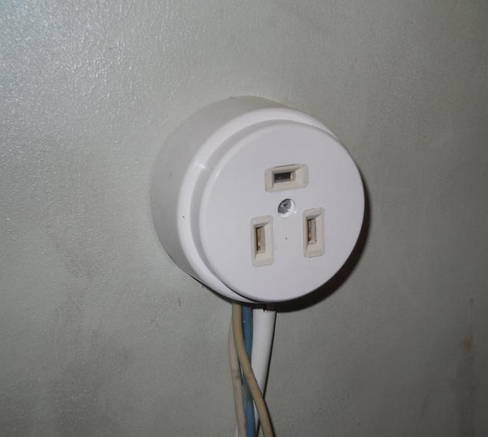

Подключение панели через вилку-розетку

Подключение варочной панели к электросети: пошаговая аннотация

При покупке кухонный плиты для ее установки довольно будет просто воткнуть вилку в розетку. На сегодня многие люди приобретают неполный набор устройства. Они приобретают только варочную панель. Подключение варочной панели к электросети не занимает много времени.

Благодаря самостоятельному подключению вы также сможете существенно сберечь свои средства. В этой статье вы узнаете, как подключить варочную панель своими руками.

Подключение варочной панели в теории

На сегодня существует много изготовителей варочных панелей. Фактически каждое устройство имеет однообразное подключение. Варочная панель встраиваемого типа подключается к отдельной полосы с розеткой. Эта линия способна выдержать ток от 30 до 40 А. Варочная панель также обязана иметь заземление. Провод, который будет подведен к варочной панели, непременно обязан иметь три медных провода и сечение в 4 мм.

Розетка для подключения варочной панели может быть 2-ух видов:

С 3-мя контактами:

С 4-мя контактами:

Подключение варочной панели к электросети без помощи других не составит вам никакого труда. Но если вы решите проводить подключение впрямую, тогда для вас могут потребоваться определенные познания. К примеру, если от вашей варочной панели отходит провод, который имеет 4 жилы, а со стенки выходит кабель с 3-мя жилами. Это может означать, что вашей варочной панели нужно подключение из 2-ух фаз, а в квартире имеется только одна фаза.

Подключение варочной панели bosch к электросети в данном случае будет происходить следующим образом. Карий и черный провод из кабеля необходимо скрутить вкупе. Потом их следует подключить их к фазному проводу вашей электросети. Синий провод для вас следует подключить к нулевому проводу питания. Желтоватый провод подключается к защитному проводу в полосы питания. Время от времени вы сможете повстречать ситуацию, когда все провода будут иметь один цвет.

В данном случае при помощи мультимера, для вас будет нужно найти какой из проводов будет нулем, а какой фазой.

Если ваша варочная панель уже имеет вилку, тогда ее все равно нужно разобрать. Дело в том, что время от времени соединения проводом могут не совпадать с проводами в розетке.

Советы электриков

Вот главные советы электриков. Они посодействуют произвести высококачественное подключение варочной панели:

1. Подключение электрической варочной панели предполагает внутри себя подключение дополнительных защитных устройств. Помните, что нельзя подключать несколько устройств к одной полосы питания.
2. Корпус вашей варочной панели непременно обязан иметь заземление.
3. Сейчас многие производители продают панели, которые уже имеют шину заземления.

Эти советы вы сможете применять и при подключении вытяжки к электросети.

Подключение индукционной панели

Подключение варочной индукционной панели к сети похоже на подключение духового шкафа. Для того дабы вы могли в этом убедиться мы предоставили вашему вниманию пошаговую аннотацию подключения. На данный момент мы с вами разглядим, как делается подключение индукционной панели к питающей сети.

Подключение варочной панели содержит в себе следующие шаги:

Шнуры для питания бывают 2-ух видов. Это трехжильные и четырехжильные. Для подключения варочной панели для вас нужно приобрести конкретно тот шнур, который будет соответствовать вашей проводке.

Тут для вас нужно открыть крышку с оборотной стороны варочной панели. Тут для вас нужно отыскать маленький прямоугольник. Его нужно будет раскрутить.

После открытия крышки для вас нужно отыскать клеммы. Поначалу необходимо воткнуть кабель в зажимы. Зажимы нужно плотно закрепить. Это нужно для того дабы кабель не выпал из коробки.

Тут для вас будет нужно удалить медную пластинку. Если ваша индукционная плита относится к старенькой модели, тогда она будет иметь три жилы. Если это новенькая модель тогда в ней будет размещено 4 жилы. Нейтральная клемма будет размещаться по центру. Фазные отверстия размещаются по краям. Заземление тут обычно находиться снизу.

Для вас нужно скооперировать свои провода и клеммы. Для их подключения для вас нужно открутить винты на клемме и воткнуть в отверстие провод. Сперва для вас следует подключить заземление. Потом нужно подключить нейтрали. На завершающем шаге подключения для вас нужно подключить фазный провод.

Между фазными клеммами для вас нужно установить медную перемычку. После чего для вас нужно проверить крепкость всех соединений.

После подключения вашего кабеля к нему можно будет подвести электричество. Для комфортного управления индукционной плитой вы сможете применять электронную систему управления. Это решение является более комфортным и многофункциональным. С его помощью вы просто сможете выслеживать работу каждого варочного сектора. Видите ли, подключение варочной панели можно провести и без помощи других.

Как подсоединить варочную панель без вилки и с 5 проводами

Большая часть современных потребителей отдают предпочтение варочным электрическим панелям. Подсоединение этого бытового устройства часто ограничивается включением вилки в розетку. Большая часть покупателей получают только верхнюю рабочую часть панели, комплектация которой не предугадывает наличие шнура. По этой причине непременно необходимо знать, как делается правильное подсоединение варочной панели без вилки.

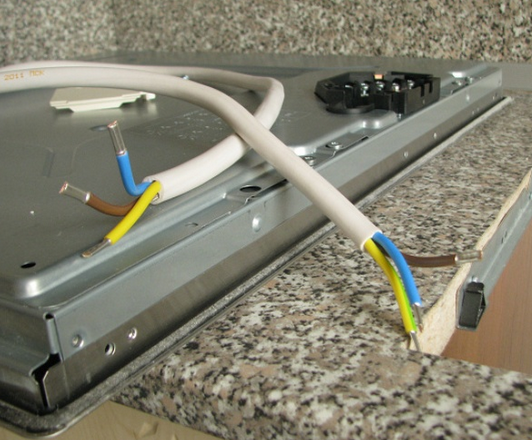

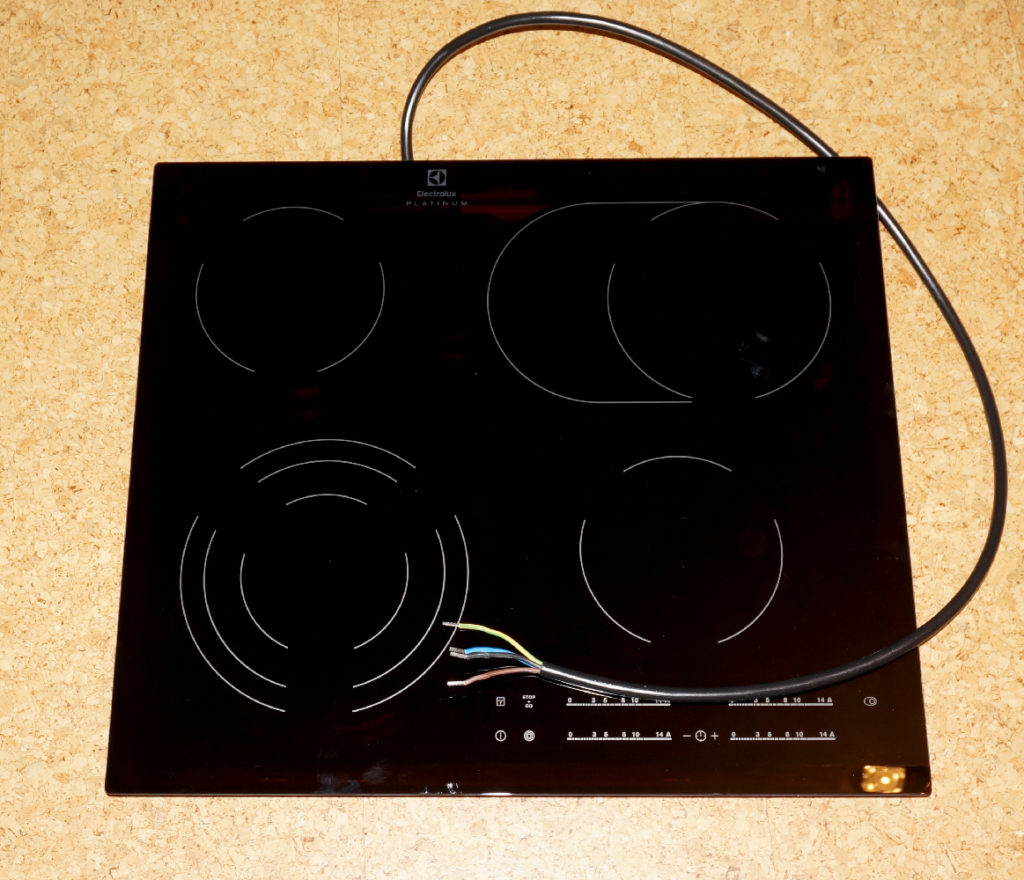

Варочная панель без вилки со штатным питающим проводом

Подсоединение варочной панели к сети без вилки

Самостоятельное подключение варочной панели без штепсельного разъема к сети электроснабжения просит определенных способностей в области электротехники. Лучше за ранее разглядеть схему правильного подключения обычной варочной панели.

Для монтажа устройства потребуются ряд подручных инструментов и устройств:

• отвертка;
• мультиметр;
• опресовочные гильзы или наконечники;
• изоляция ПВХ;
• термоусадка с сечением 6-8 мм.

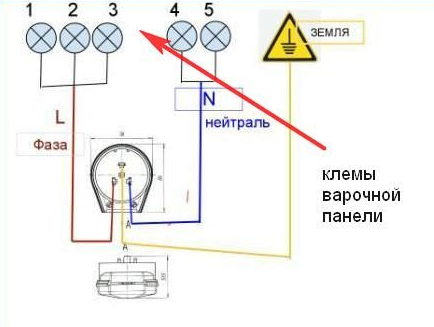

Если от панели отходит кабель с 4 жилами, а клеммник имеет 3 зажима, то следует соблюдать следующую последовательность соединения проводов:

• карий и черный провод от варочной панели соединяют вкупе в одной точке;
• жилу синего цвета соединяют с проводом N;
• провод желто-зеленого цвета соединяетсяс маркировкой клеммы «заземление».

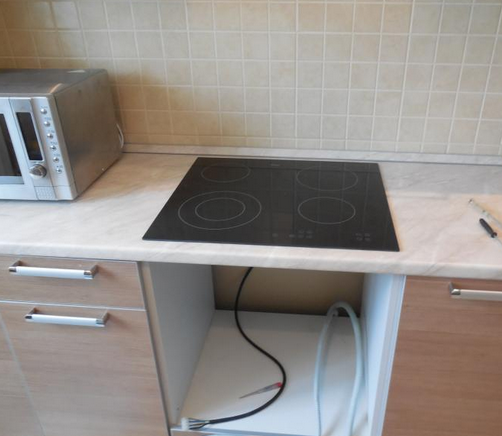

Количество жил кабеля для подключения варочной повехности без вилки

При подключении без вилки варочную панель располагают на очень близком расстоянии от распределительной коробки методом штрабления стенки. Если штрабление на техническом уровне нереально, в таком случае прокладываются кабель-каналы.

Дальше вскрывается коробка, в какой с помощью устройства определяется «фаза», «ноль», заземляющий проводник, если он не установлен раздельно, и «нейтраль». Проводится подключение провода от варочной поверхности согласно цветовой палитры в распределительной коробке. В месте соединения кабеля наложить изоляцию и закрыть коробку.

В случае, если клеммная колодка не имеет обозначений либо нумерации, с помощью мультиметра нужно найти, где находится «фаза», «ноль», «земля». После соединения проводников накладывается изоляция ПВХ или применяется термоусадочная трубка нужного поперечника.

Перед тем как подключить электрическую варочную панель, нужно провести установку автономного защитного автомата и УЗО или диффавтомата. При всем этом нужно учесть, что размер сечения питающего провода не должен быть меньше, либо он должен быть равен мощности варочной панели.

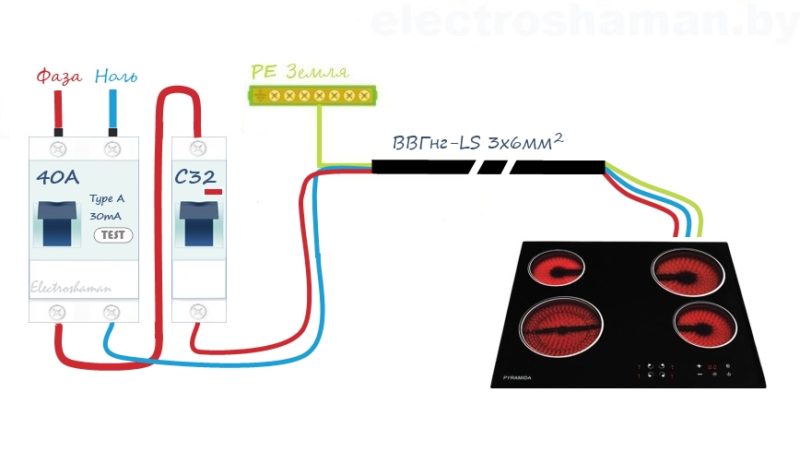

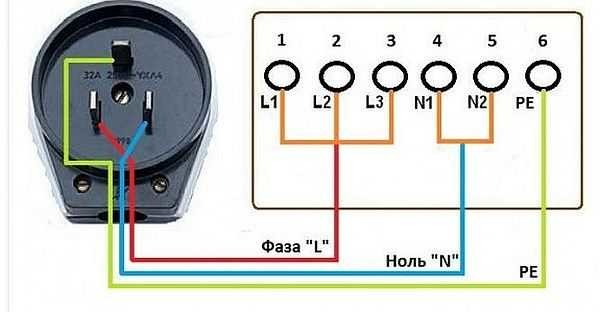

Схемы подключения варочной панели к электросчетчику

Для предотвращения поражения электрическим током, корпус устройства непременно должен быть заземлен либо «занулен», если это предвидено аннотацией по эксплуатации.

Пошаговый метод подключения;

1. Более современным вариантом подключения встраиваемой панели является схема в 4 провода;
2. Целенаправлено для подключения приобрести кабель сечением, которое не будет очень велико, для предотвращения утрат электрических ресурсов. При очень небольшом размере сечения (наименее 2,5 мм 2 ) кабель будет греться.
3. На тыльной стороне панели находим прямоугольник штатного контактного соединения. Применив отвертку, откручиваются четыре болта, снимается крышка.
4. После вскрытия крышки найти наличие медной перемычки между черными и карими проводами, потом подключаем кабель на хоть какой из зажимов. При отсутствии перемычки ее нужно установить. Зафиксировать шнур с помощью зажима для предотвращения выпадения из клеммной коробки. Ослабить винты.
5. Провод «заземление» имеет желто-зеленую расцветку и всегда подключается прежде всего, после него подключаем синий провод «нейтраль». Фазный провод кофейного или темного цвета соединить в последнюю очередь на подобающую клемму. Затянуть винты.
6. Проконтролировать целостность контактных соединений в клеммной и распределительной коробке. Сильное натяжение и провис провода не допускается. Если установка выполнен открытым методом, размещение поблизости нагревательных частей запрещено. Также не рекомендуется размещение вблизи с газовым оборудованием (газовые колонки, котлы, водонагревающие приборы).

Выбор кабеля, автомата, УЗО для подсоединения панели марки Electrolux

Расчет выбора токовой нагрузки автомата для подключения варочной поверхности, рассчитывается следующим образом:

• панель, имеющая электроснабжение на 220 В, потребляет 5 кВт;
• высчитать токовые нагрузки можно по закону Ома;
• поэтому показатель потребляемой мощности устройства составит 5 кВт/220 В=22,7 А;
• номинал автоматов для модели Electrolux идет в следующей последовательности – 16/25/30 Ампер.

Воплощение электропитания к варочной панели, где не предусмотрена вилка, нужно установить автомат номиналом на 25 Ампер.

Кабель выбирается с учетом способа монтажа проводки — сокрытая либо открытая. Для открытой проводки нужен кабель сечением 6 мм 2 , для сокрытой соответственно — 10 мм 2 по меди. Для надежности и безопасности рекомендовано выбирать кабель с усиленной или двойной изоляцией.

При открытом методе прокладки проводки применяется гофрированная изоляция, которая защищает провод от механических повреждений и завышенного нагрева. В случае перегрузки питающего проводника гофрированный рукав обеспечивает защиту от вероятного возгорания, так как он препятствует горению. При сокрытом монтаже дополнительные меры безопасности не используются.

При выборе УЗО нужно учесть номинальный ток автомата, он должен быть на порядок меньше. При автомате с номиналом 25 Ампер, устанавливается УЗО на 40 Ампер.

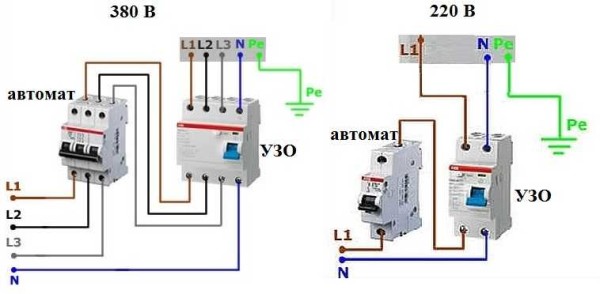

Схема подключения УЗО и автоматического выключателя

Рекомендуется устанавливать УЗО на каждую отходящую линию персонально, для предотвращения неверных срабатываний устройства защитного отключения на вводе, если оно имеется.

Установка варочной панели: последовательность и правила

Установка стандартных варочных панелей должна выполняться в согласовании со следующими правилами и советами:

• крепление варочной панели нужно выполнить на горизонтальной ровненькой поверхности, игнорирование этого требования может привести к деформации железных частей устройства и нарушению функционирования глиняной поверхности.

• короткие саморезы привинтить к штатным отверстиям, которые размещены с боковых сторон;
• для очень ровненькой установки панели в кухонный гарнитур нужно легким нажатием на центр аппарата выровнять горизонтальную поверхность лазерным уровнем;
• после полной установки зафиксировать с помощью крепежных частей. Болты центровочных пластинок должны остаться доступными;
• если варочная поверхность будет смонтирована без соблюдения указаний в аннотации по эксплуатации, это может отразиться на эффективности работы этого устройства.

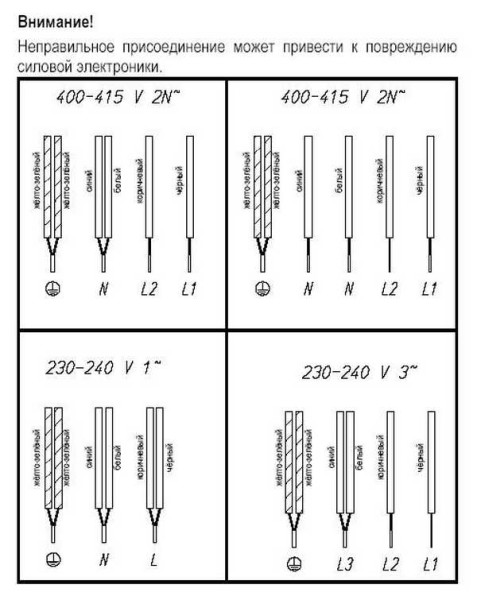

Варианты подключения одной из моделей

Включение индукционной плиты после монтажа

Включение индукционной плиты после установки осуществляется согласно принципиальным правилам:

• перед вводом в эксплуатацию изделие нужно очистить от загрязнений, остатков клея и консервационной смазки с внедрением особых моющих средств, не имеющих в собственном составе абразивов;
• включение плиты делается нажатием на кнопку «Сеть»;
• если выполнение подсоединения панели проведено верно, то после подачи напряжения срабатывает звуковой сигнал;
• через несколько часов работы устройства может показаться противный запах жженой резины либо пластмассы, который скоро сжигается и исчезает;
• включение одной из варочных зон происходит с помощью кнопки и регулятора мощности с градуировкой от 0 до 9;
• при одновременной работе нескольких варочных зон, экран указывает отсчет времени на той зоне, которая поближе к окончанию процесса. Индикация смежных варочных зон мигает.

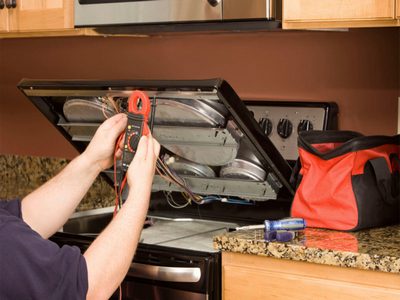

Установку варочной панели стоит доверить специалисту

Вероятные предпосылки дефектов и их устранение

Какие могут быть неисправности при установке варочной панели? Нужно разглядеть самые главные:

Самопроизвольное отключение панели индикации не реагирует на нажатие кнопок – неисправна плата управления, для устранения предпосылки нужно вызвать спеца сервиса;

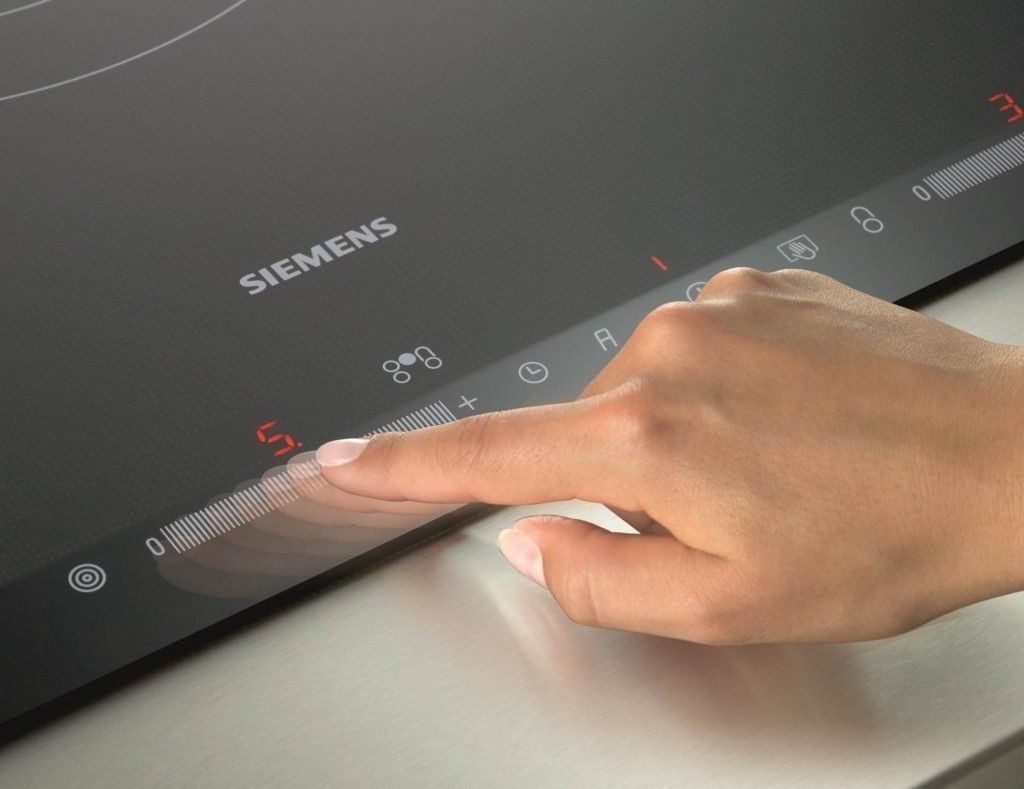

Сенсорная панель варочной поверхности

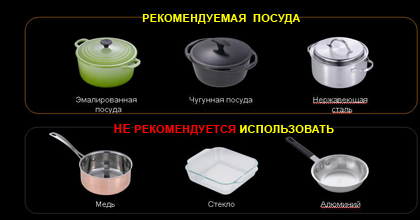

Посуда для стеклокерамических варочных панелей

Более распространенный вид повреждений варочной поверхности

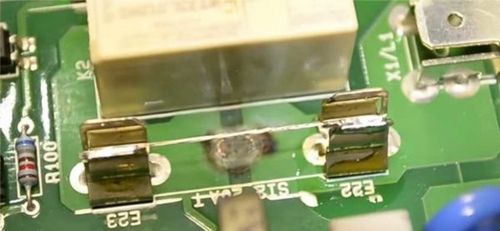

Повреждение предохранителя первичных соединений

Установка и подключение электрической варочной панели своими руками процесс не трудозатратный, но требующий определенных познаний и способностей в электротехнике. Для высококачественного монтажа нужно иметь малый набор подручного инструмента и за ранее пристально ознакомиться с аннотацией по монтажу, эксплуатации и ремонту данного бытового кухонного устройства.
