Подключить терморегулятор к теплому полу

Водяные теплые полы (ВТП), невзирая на сложность конструкции, пользуются популярностью и с фуррором эксплуатируются в жилых помещениях. Укладывают трубопровод в главном под плотным материалом – кафельной плиткой, мрамором либо гранитом.

При больших температурных нагрузках исключают теплоизоляционные покрытия, к которым относятся ковролин и утепленный линолеум. Равномерное распространение тепла снизу ввысь и по горизонтали – главное преимущество ВТП по сопоставлению с радиаторами.

Такая система обогрева в среднем прослужит 20 лет, если ее установка создавать в согласовании с нормами технической документации.

Содержимое обзора

Температурные требования к теплым полам

Согласно строительным нормам и правилам СНиП, температура поверхности пола не должна превосходить допустимые характеристики.

• Контакт ног с сильно нагретой поверхностью вызывает венозное расширение вен.
• От перегрева портится напольное покрытие (дерево рассыхается).

Использование системы ВТП в жилых помещениях допускается с температурой теплоносителя не выше 55 °С.

Как подключить теплый пол к системе отопления

Законодательство РФ не разрешает создавать установка ВТП в многоквартирных домах. С аналогичной целью также нельзя применять водопровод с жаркой водой.

Потому схемы подключения теплого пола к системе отопления с фуррором реализуются в пригородных домах. На каком варианте из них тормознуть находится в зависимости от конструктивной специфичности и конфигурации имеющейся отопительной системы.

Однотрубная схема

Теплый пол подключают за последним в разводке радиатором. Поначалу монтируют циркуляционный насос, потом врезают трубы подачи и «обратки».

Регулировка осуществляется при помощи коллектора. Подогретая вода от котла протекает последовательно по всем радиаторам и только позже попадает в трубопровод ВТП.

Недочет таковой отопительной системы в том, что в последнем радиаторе температура воды ниже, чем в первом. По этой причине в тех комнатах, которые находятся далее всех от котла всегда прохладней.

Двухтрубная схема

Контур ВТП подключают к трубам подачи и «обратки» последнего в разводке радиатора. Теплоноситель циркулирует от котла и вспять так же, как в однотрубной отопительной системе.

• Поток воды идет по пути меньшего сопротивления.
• В мороз, когда приходится сильней топить, пол прогревается так, что на него нельзя наступить.

Терморегулирующий набор

• Температурный ограничитель для воды.
• Вентиль для регулировки температуры в доме.
• Автоматические воздухоотводчики.

Схема с монтажным комплектом подходит для двухтрубной разводки. Жаркий теплоноситель, подогретый в котле до 70–80 °С, заполняет петли ТВП. После этого термоголовка закрывает доступ к подаче. Когда вода в контуре остывает до пороговой температуры, заслонка раскрывается и подается новенькая порция.

Термостатический клапан

Устройство регулирует температуру теплоносителя в «обратке». На практике используют два варианта подключения ВТП через термостатический клапан.

1-ая схема

Котел → Контур → Термостатический клапан → Котел

На практике это смотрится так:

На входе в контур вода очень жгучая, а на выходе приметно остывшая. Зависимо от толщины стяжки, вида напольного покрытия и шага трубы поверхность пола прогревается неодинаково. Нужные характеристики, достигаются исключительно в центре. На остывание воды с 60 до 20 градусов уходит много времени, так как скорость воды низкая. Подключение через термостатический клапан подходит только для малеханьких площадей – санузла, коридора.

2-ая схема

Радиатор → Контур → Термостатический клапан → Котел

• Наименьшая разница температуры на входе и выходе.
• Большая скорость движения воды.
• Равномерный прогрев пола.

Остаются ограничения по регулированию и зависимость от радиаторов. В случае с санузлом, такое отопление можно подключить через полотенцесушитель.

Насосно-смесительный узел

• Малая разница между температурой подачи и «обратки».
• Равномерный прогрев пола.
• Независимость характеристик ВТП от температуры в котле либо радиаторах.

Термостатический клапан подмешивает жаркий теплоноситель из котла. А остывшая вода ворачивается вспять в источник обогрева.

Балансировочный клапан

Равномерный прогрев поверхности пола добиваются внедрением в конструкцию дополнительных устройств. В этом заключается преимущество подключения ВТП к имеющимся источникам отопления.

Балансировочный клапан в схеме подключения водяного теплого пола регулирует расход потока остывшего теплоносителя.

Трехходовой клапан

Устройство устанавливают в точке с самой высочайшей температурой (на подающей трубе). Схема подключения ВТП на практике смотрится так:

Линия подачи

Котел → 70 °С → Трехходовой смеситель → Циркуляционный насос → 45 °С → Теплый пол

После насоса на подающей трубе устанавливают температурный датчик. Он определяет степень нагрева поступающей воды. Потом идет термостатический клапан.

Линия «Обратки»

Теплый пол → 35 °С → Оборотный клапан с выходом → 35 °С → Котел

1. С функцией термостата. Регулировка напора смешиваемых потоков плюс поддержание данной температуры.
2. С выносным датчиком. Регулировка интенсивности подачи жаркой воды.

Автоматика держит под контролем температуру подачи воды в ВТП. По данным характеристикам термоэлектрический сервопривод закрывает и открывает заслонки распределяющего коллектора. Перекрывает проход жаркому теплоносителю, а при охлаждении воды в системе поднимает свой шток, соединяя потоки.

Водяные теплые полы подходят для подключения к системе отопления исключительно в личном жилище. В городских квартирах либо высотных зданиях таковой установка воплотить нереально по техническим причинам.

Наибольший эффект от ВТП добиваются при помощи автономных источников отопления. Идеальный вариант из них – это газовый котел, который нагревает циркулирующий теплоноситель до 45–50 °С.

При правильном подключении системы по самой действенной схеме для определенных помещений, теплый пол прослужит долгие 30–50 лет.

Как верно подключить теплый пол к сети через терморегулятор

Теплый пол — это экономичный метод отопления всей комнаты. Он дарует возможность ступать босоногий ногой, а не ходить в тапочках. Ведь при отоплении комнаты трубами весь теплый воздух уходит к потолку, а понизу остается холодный.

Механизм работы и устройство теплых полов

Механизм устройства теплого пола заключается в следующем. Под напольную поверхность проводятся трубы либо электрические нагреватели. В системе есть особый терморегулятор, который включает и выключает подачу жаркой воды либо электричества к трубам и нагревательной системе. Это изготовлено для регуляции поступаемого уровня тепла, дабы он был не выше и не ниже обозначенных значений.

При достижении определенной отметки температуры терморегулятор выключает подачу, и нагревательная система остужается. После чего нагревательный элемент опять врубается и работает по кругу.

Трубы могут идти как от городской системы отопления, так и от газового котла. К бойлеру теплый пол не подключают, так как его объема не хватит для прогрева всей комнаты. Электрический и инфракрасный теплый пол подключается к электрической сети.

Терморегулятор, как и с аква полом, регулирует наименьшую и наивысшую температуру для включения и отключения нагревательных частей.

К сведению! На все нагреваемые поверхности инсталлируются особые датчики, которые демонстрируют температуру нагревательного элемента и температуру воздуха в комнате.

Подключение и установка терморегуляторов

Терморегулятор должен находится в комфортном и положенном месте около розетки. Такое размещение терморегулятора обеспечивает правильную подачу тепла. Если его установить в другом месте, то в комнате может быть недостаточно тепло либо очень горячо.

Направьте внимание! Терморегулятор идеальнее всего устанавливать в метре от устанавливаемой системы таким макаром, дабы его не касалась дверь. Чем далее датчик установлен от окна, тем правильней он будет работать.

При установке регулятора с датчика снимается лицевая панель. У различных производителей схема съема своя, потому необходимо пристально прочитать прилагающуюся к устройству аннотацию по применению.

Потребуются следующие инструменты и материалы, дабы верно установить терморегулятор:

• гофрированная трубка;
• отвертка;
• подрозетник;
• крепежи винтообразные;
• индикаторная отвертка;
• уровень.

При подключении к розетке при помощи штепсельной вилки необходимо знать обозначения фаз, которые написаны сзади устройства на контактах:

• L — фаза (или карий, или красный провод);
• N — ноль, провод голубого либо синего цвета;
• PE — заземление, бывает желтоватого цвета либо двуцветный (желтоватый и зеленоватый).

Эти обозначения посодействуют верно присоединить контакты, дабы не вышло недлинного замыкания или повреждения проводки.

Сперва необходимо выполнить штробу (специальную небольшую нишу) в полу, дабы соединить нагревательный элемент с терморегулятором.

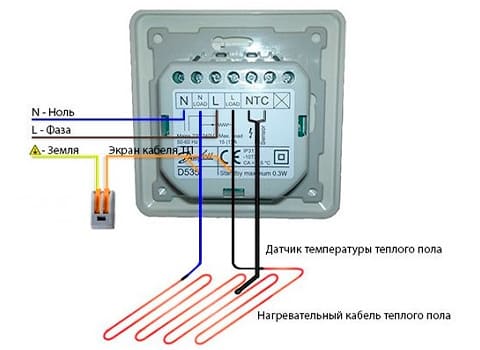

На картинке изображено, к какому определенному проводу, что конкретно необходимо подключать.

Принципиально! Терморегуляторы различного вида от различных производителей могут иметь разную маркировку, поэтому стоит пристально изучить ее, до того как подключать к сети.

Установка самого термодатчика делается в штробе около нагревательного элемента, но не касаясь его. Если датчик будет соприкасаться с нагревательным элементом, он будет демонстрировать завышенную температуру. Доступ к нему лучше не перекрыть, дабы в случае неисправности его можно было просто поменять, не повреждая поверхность.

Как подключить теплый пол к электричеству

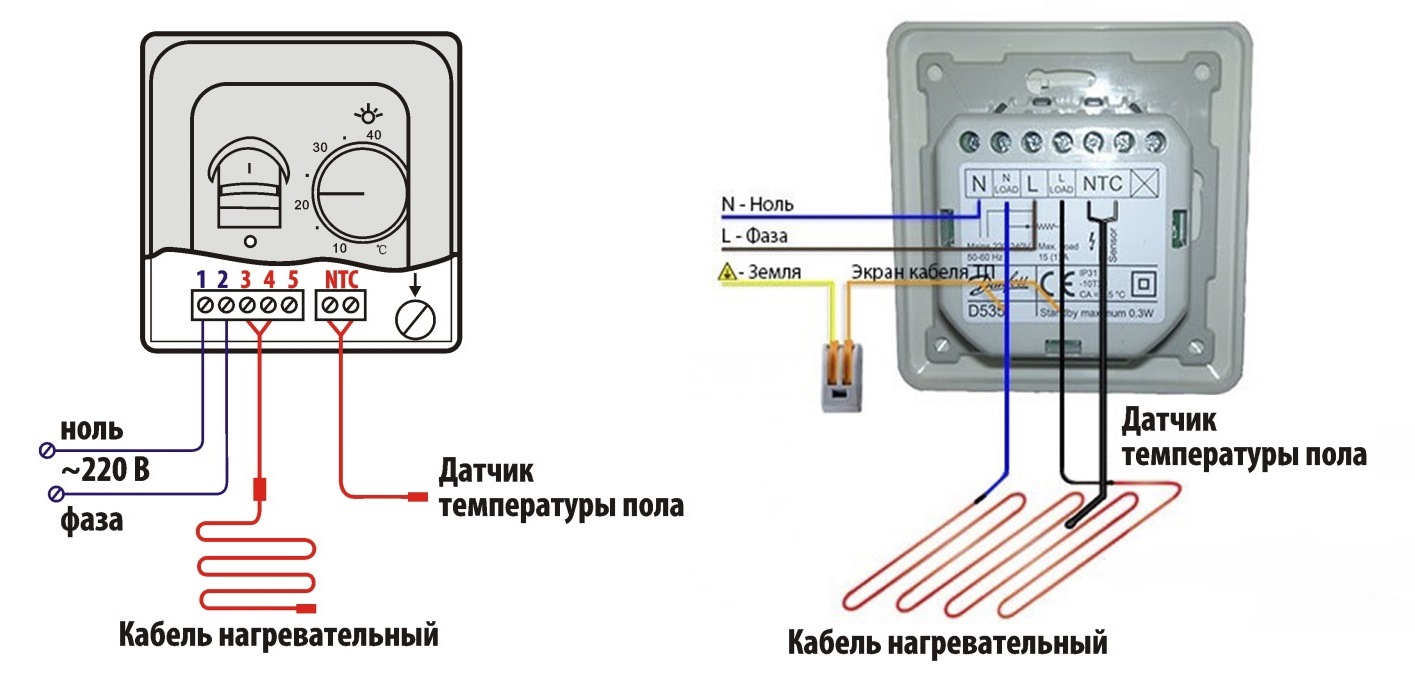

Схема подключения теплого пола всегда указана на терморегуляторе. С оборотной стороны есть лаконичный экскурс о том, как и куда подключать провода, для правильной работы всей отопительной структуры. Правильное определение аббревиатур на задней стороне терморегулятора поможет с легкостью подключить отопительную систему к электроснабжению. Также это обеспечит правильную и бесперебойную работу теплого пола.

Подключение теплого пола к электричеству не является на техническом уровне сложным процессом. Но некорректная установка может привести к тому, что система не будет работать либо проводить ток через поверхность. Это приведет к тому, что пол будет биться током.

Направьте внимание! Не неотклонимой, но принципиальной является установка терморегулятора. Можно, естественно, вручную включать и выключать подогрев, но при всем этом в комнате не будет неизменной подходящей температуры, будет перегрев и высочайший расход электроэнергии.

Теплый пол можно подключить стопроцентно через терморегулятор, о чем писалось выше, либо через щит электроэнергии. Для этого необходимо установить теплоизоляцию. Делается это при помощи наливного пола, мата либо армированной сетки. Кабель должен изгибаться каждые 50 см, а расстояние между извивами — более 25 см.

Кабель нельзя устанавливать под мебелью. Каждый извив должен быть зафиксирован особыми креплениями, дабы провода не «бегали».

После данного шага устанавливается термодатчик между извивами, подключаются фаза, ноль и заземление. Конец кабеля изолируется. Готовую конструкцию можно заливать бетоном, особым клеем либо положить сверху плитку.

Принципиально! Сверху на нагревательные элементы запрещено класть легковоспламеняющиеся вещи: подушки, ковры, мебель без ножек.

Как подключить теплый пол к системе отопления

Врезка теплого пола в систему отопления имеет свои плюсы и очень сильные минусы. Во-1-х, не просит регуляции температурного режима, ведь подача воды идет примерно одинаковой хорошей температуры. Во-2-х, она не наращивает объем потребляемых оплачиваемых ресурсов.

Для установки таковой системы нужен трехходовой, термостатический и смесительный клапан. 2-ой и 3-ий клапаны необходимы для регулировки подачи воды в трубы. Врезка в трубу должна перейти так, дабы не ослаблять напор в циркуляции и не забирать воду из радиатора.

Принципиально! В многоквартирных домах таковой вид отопления запрещен, так как он уменьшает тепло, которое поступает к соседям. За это налагается штраф, а соседи могут подать в трибунал.

Личное водоснабжение в домах обеспечивает возможность установления врезки к центральному водоснабжению. В некоторых случаях, как в личном доме, так и в многоквартирных домах, может потребоваться особое разрешение.

Подключение теплого водяного пола

Теплый водяной пол подключается к котлу персональной отопительной системы и не тянет негативных последствий и штрафов. Трубы, в большинстве случаев металлопластиковые, время от времени полиэтиленовые, кладутся змейкой на ровненькую чистую поверхность. В конструкцию входят:

• насос для поддержания подходящего давления воды в трубах теплого пола;
• коллектор для подходящего давления воды во всей отопительной системе;
• термостатический смеситель для поддержания подходящего уровня тепла по всей длине отопительной системы и теплого пола.

К сведению! Сверху на установленные змейкой трубы делается песчано-цементная стяжка. Она будет защищать трубы от повреждений и нагрузок.

Правильное подсоединение всех труб, регуляторов и датчиков гарантирует приток жаркой воды в комнату и не оставит соседей без тепла и жаркой воды. Также принципиально знать как подсоединить трубы к батареи таким макаром, дабы ни снижался подаваемый напор и это не приводило к остыванию других комнат. Это касается личных и многоквартирных домов, которые получили разрешения на установка системы через центральное водоснабжение.

Можно подключить водяной пол через электрокотел в личном отоплении, дабы нагрев шел через нее. Единственный минус — мощная загруженность электроприбора и большая энергозатратность системы.

Коллекторный шкаф устанавливается около общей системы водонагрева, обычно ее монтируют в нише на стенке. Это место — вход и выход для поступаемой в трубы воды. Циркуляционный насос будет толкать жаркую воду по трубам и возвращать ее в отопительный газовый либо электрокотел для последующего нагрева.

Термосмеситель будет регулировать подачу воды данной температуры в комнату, а не холодной. Запорные вентили необходимы для того, дабы включить либо выключить подаваемую жаркую воду в комнату с установленной конструкции.

Направьте внимание! Аналогичным методом подключается теплый пол к печке. Теплый воздух идет по трубам и прогревает комнату с пола. Минус таковой системы в том, что регулировать подачу температуры только в одной комнате нереально. Напольный способ размещения труб будет охлаждаться и греться, как и вся система отопления печкой.

Подключение теплого электрического пола

Подключение теплого пола к электричеству — это, на самом деле, подключение его к терморегулятору. В самом регуляторе уже есть все, дабы подключить его через розетку. Но есть и другие методы подключения, к примеру, к щиту электроэнергии.

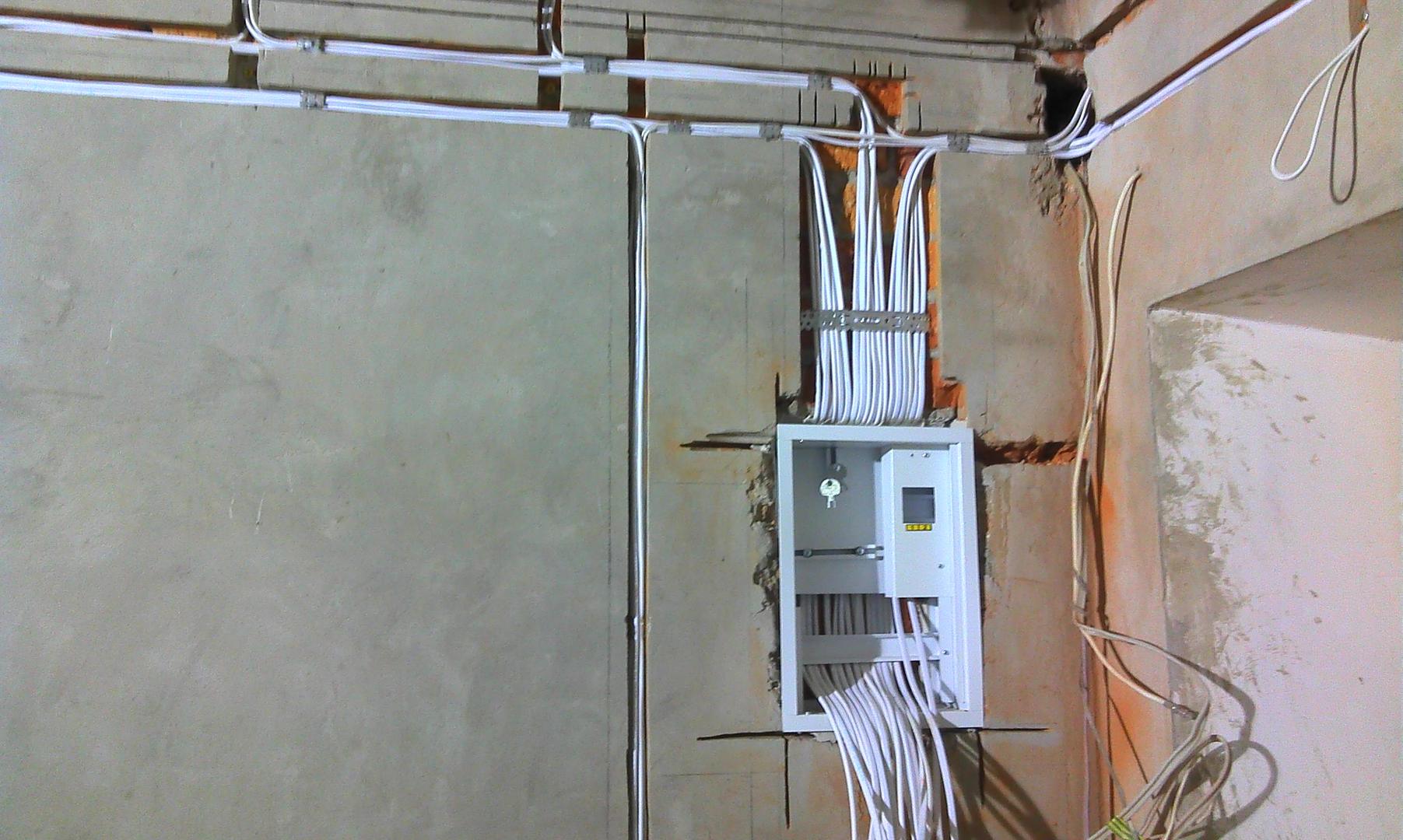

Для этого нужен кабель, через который пол впрямую подключается к щиту через отдельную коробку автомата. Это делается для того, дабы в случае скачка напряжения сбой не шел по всей системе полосы электропередачи.

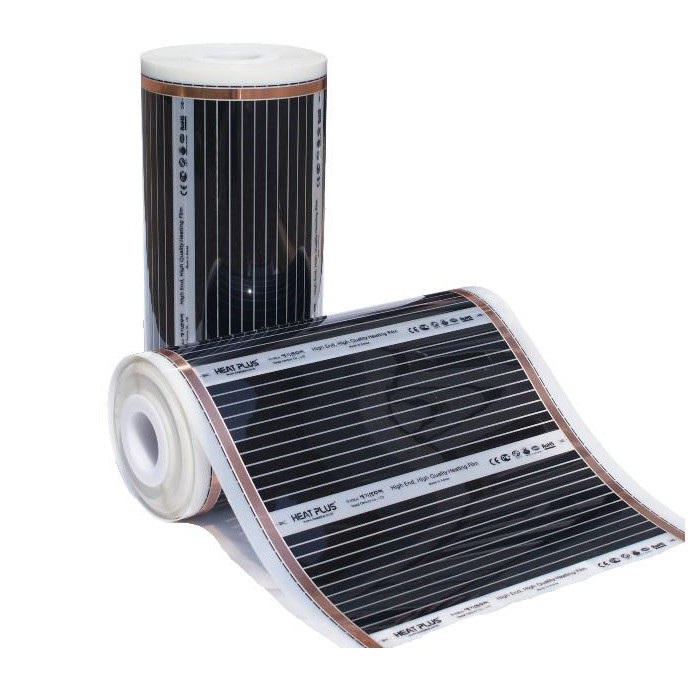

Подключение теплого инфракрасного пола

Нагревательные листы должны размещаться так, дабы они не накладывались друг на друга и дабы на них не было сторонних предметов. Соединение должны находиться минимум в 20 см от нагревательных устройств, таких как духовка, трубы отопления и т. д.

Нагревательную пленку необходимо разрезать кубиками по 25 см с одной стороны. На особые полосы инсталлируются контактные клепы, к которым присоединяется провод. Места среза и контактов необходимо изолировать битумной изоляцией. Сверху устанавливается термоизоляция с отражающим слоем.

Принципиально! Отражающий слой не должен содержать алюминий, так как поверхность будет лупить током.

Далее необходимо подсоединить пароизоляцию. Термодатчик устанавливается под термопленку и фиксируется комфортным методом. Если установка прошла по правилам, нагретая пленка не должна обжигать руку, а будет выделять приятное тепло. Сверху устанавливается финальное покрытие: паркет, линолеум, ламинат и т. д. Пленочная система дешевле и наименее массивная, чем другие.

Советы и советы по подключению теплых полов

Спецы в области строительства советуют:

• Перед тем как подключить систему подогрева, рекомендуют выяснить, подходит ли избранный способ подключения для многоквартирных домов и совместим ли он с напольным покрытием.
• Те, кто встречался с неувязкой неравномерно прогретого пола, рекомендуют распределять трубы либо провода с определенным промежутком. С установкой пленочного обогрева такая неувязка встречается только тогда, когда контакты к определенным кубам ленты не были верно подключены.
• При выборе теплого, не инфракрасного пола рассчитывать площадь необходимо не всей комнаты, а пустого места, не занятого мебелью.
• Нагревательный кабель нельзя укорачивать, так как это наращивает его мощность и, соответственно, приводит к неверной работе системы.
• Нельзя устанавливать всякую систему на грязный либо влажный пол, это может привести к возгоранию.

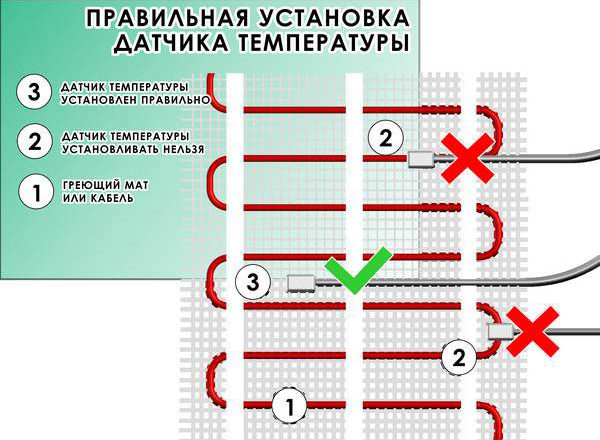

• Датчик температуры стоит устанавливать поближе к поверхности пола, дабы его значения температуры не искажались.
• Очень не рекомендуется оставлять воздушные пустоты около нагревательного кабеля. Это приведет к перегреву кабеля и его резвому выходу из строя.
• Ленточный теплый пол стелится только под ламинат, паркет и линолиум, а маты и нагревательные кабели под плитку. Если не следовать этой советы, то теплый пол прослужит недолго и его придется поменять.

Непринципиально какой вид теплого пола избрать — это личные вкусовые предпочтения каждого. Главное, проводить установка верно, следуя аннотации. Тогда и конструкция прослужит длительно и будет в холодное время года согревать ноги приятным теплом.

Подключение электрического одножильного кабельного теплого пола к терморегулятору

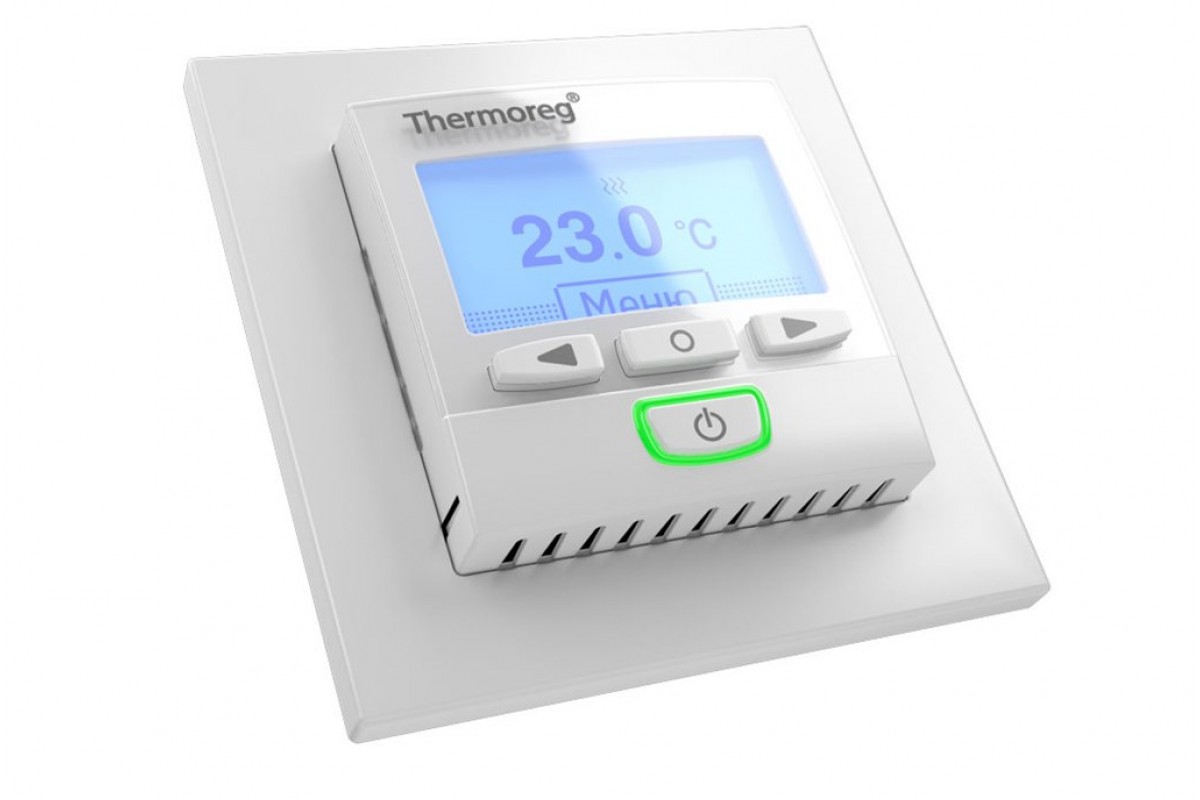

Регулятор температуры – это принципиальный элемент любого электрического теплого пола. Он позволяет повысить эффективность работы всей системы и существенно понизить энергопотребление. Схема установки данного устройства довольно ординарна. Произвести его установка сумеет даже неспециалист, который обладает базисными способностями работы с электроприборами.

Как работает терморегулятор?

Основное назначение терморегулятора – поддержание размеренной работы электрического теплого пола. Зависимо от данных характеристик, он включает и выключает нагревательные элементы в определенный промежуток времени. Такое действие позволяет понизить энергопотребление без вреда свойства отопления. Регулятор температуры воспринимает информацию о системе с помощью специального датчика. Он устанавливается вовнутрь конструкции, где фиксирует конфигурации данного температурного режима.

Есть следующие разновидности устройств для регулирования работы напольной системы отопления:

• механические. Работает благодаря наличию специального реостата механического типа, который держит под контролем температуру системы отопления;
• электронные. Рабочая температура кабельных нагревательных частей устанавливается с применением электронного реле;
• программируемые. Работают на основании данной программы. Она держит под контролем процесс включения и выключения нагревательных частей в определенный промежуток времени.

Невзирая на разницу в устройстве устройств данного типа, схема их подключения ни чем же не отличается.

Предварительные работы

Перед установкой терморегулятора, датчика и других частей системы нужно произвести расчет количества устройств данного типа, которые обеспечат эффективную работу теплого пола. Если напольный тип отопления предусмотрен для всего дома, тогда для каждого помещения советуют производить независящее подключение к электросети.

Также для различных контуров необходимо создавать установку отдельного терморегулятора. Таковой подход дозволит получить более эффективную систему, где в каждом помещении можно задать определенные рабочие характеристики.

Перед установкой регулятора температуры нужно пристально оглядеть его корпус и ознакомиться с паспортом. Обычно производитель тщательно обрисовывает схему монтажа. Необходимо осознавать, что силовой кабель может быть подключен к устройству как конкретно через проводку, так и через розетку. Также производители советуют дополнительно применять при монтаже терморегулятора отдельный автоматический выключатель. Это дозволит более отлично эксплуатировать напольное отопление.

Установка терморегулятора делается на стенке неподалеку от проводки. Идеальнее всего избрать место около розетки, но где нет воздействия прямых солнечных лучей. Высота установки термостата – около 1,5 м. На избранном участке делается маленькое углубление, которое дозволит установить коробку устройства. Также в стенке необходимо выполнить канавку, где будут располагаться две пластмассовые трубки.

Они созданы для силовых проводов нагревательного кабеля и датчика температуры, который будет устанавливаться снутри конструкции теплого пола. К коробке терморегулятора в неотклонимом порядке нужно подвести фазу, заземление и ноль. После всех предварительных работ приступают к установке одножильного кабеля.

Как подключить кабельный теплый пол к терморегулятору

Установка одножильного кабеля

Схема установки главных частей электрического теплого пола смотрится следующим методом:

• По мере надобности выравнивается поверхность основания.
• С помощью клеящей ленты делается установка теплоизоляционной подложки с фольгированным покрытием.
• К коробке терморегулятора подводится силовой кабель. В итоге соединительная муфта должна находиться снутри конструкции под стяжкой.
• На приготовленном основании устанавливается клейкая лента. Она должна располагаться перпендикулярно виткам электрического кабельного теплого пола и накрепко фиксировать его.
• Между витками кабеля устанавливается гофрированная трубка, куда делается установка температурного датчика.
• С помощью тестера инспектируют рабочее сопротивление кабеля, которое не должно отличаться от обозначенного в паспорте значения больше, чем на 10%. Если все в порядке, делается заливка цементно-песчаной стяжки.

Подключение частей системы к сети

После установки температурного датчика делается подключение теплого пола к терморегулятору. Схема подсоединения всех частей системы смотрится следующим образом:

• К первому и второму гнезду устройства делается подсоединение сетевых проводов с напряжением 220 В. Схема подключения должна строго соблюдаться. К первому гнезду подключается провод L (фаза). Он в большинстве случаев окрашивается в белоснежный, черный либо карий цвет. Ко второму гнезду подсоединяется провод N (ноль). Он маркируется синим цветом.
• К третьему и четвертому гнезду делается подключение теплого пола кабельного типа. Схема подсоединения такая: 3-ий контакт – N (ноль), 4-ый – L (фаза).
• 5-ое гнездо создано для установки заземления. Этот кабель окрашивают в зеленоватый цвет.
• Подключение температурного датчика делается к шестому и седьмому гнезду. Принцип полярности в этом случае не надо соблюдать. Подключение датчика делается в случайном порядке.
• После подсоединения всех проводов к терморегулятору, их нужно аккуратненько подогнуть и уставить устройство в готовую коробку.
• Регулятор температуры выставляют с помощью строительного водяного уровня в правильном положении. Только после чего можно приступать к его фиксации с помощью болтов, которые входят в набор от производителя.
• На готовую коробку делается установка рамки от устройства. Когда она окажется на месте, можно устанавливать основную часть лицевой панели. Соответствующий щелчок при монтаже будет указывать на то, что все изготовлено верно.

После установки инспектируют, как регулятор температуры работоспособен. Для этого включают питание и устанавливают для нагревательных частей наименьшую рабочую температуру. Для этого на приборе находится особая кнопка либо ручка зависимо от определенной модели.

После данных манипуляций нужно выставить наивысшую температуру подогрева, которую должен достигать теплый пол кабельного типа. Корректность действий должно подтвердиться соответствующим щелчком. Он показывает на замыкание цепи подогрева.

Особенности подключения различных типов напольного отопления

Зависимо от типа теплого пола, подсоединение его частей к термостату, в том числе – датчика, осуществляется следующим методом:

• при подключении системы отопления, которая сформирована с помощью одножильного кабеля, необходимо произвести установку основного токоведущего провода белоснежного цвета к контактам под номерами три и четыре. К гнездам присоединяются оба конца нагревательного элемента. К контакту под номером 5 подключается провод зеленоватого цвета – заземление;
• подсоединение двухжильного кабеля осуществляется к этим же контактам, но по другой схеме. С его конца выходят три провода, где карий – фаза, синий – ноль, зеленоватый – заземление. Они в последовательном порядке подключаются к каждому гнезду.

Принцип подключения всех частей системы к термостату и электросети один и тот же. Зависимо от использованной модели устройства, могут появляться некоторые особенности во время монтажа. Дабы не ошибиться и выполнить все верно, стоит пристально изучить аннотацию, где указан каждый шаг. Также на самом приборе нарисован схематический план подсоединения всех частей.
