Современные осветительные приборы отличаются функциональностью и качеством. Сейчас большой популярностью начинают воспользоваться люстры с дистанционными пультами для управления. Тут Вы сможете приобрести люстру с пультом управления.
Осветительный устройство этого типа – конструкция с несколькими светильниками (лучше брать со светодиодными), контроллером в качестве органа управления, дополнительно прилагается беспроводной пульт, есть модели с 2-мя пультами:
• стационарным базисным, с комфортной функцией поиска;
• дистанционным для управления на расстоянии.
Стационарный базисный пульт может устанавливаться заместо стандартного двойного выключателя. Он осуществляется ту же самую функцию, что и выключатель, но при его помощи можно просто отыскать дистанционное устройство с помощью звукового встроенного зуммера.
Особенности подключения люстры
Проще всего для проводки в квартире подключить осветительный прибор с одним пультом, заземление в данном случае не нужна. Подсоединяются только общий провод, потом хоть какой из оставшихся 2-ух. Последний нужно заизолировать и отвести в сторону, он не должен мешать.
Если установка нужна для квартиры в новострое, где проводка имеет 4 провода, заземление является нужным. В этом случае, когда стенной выключатель убирается, то 2 провода, которые остаются при его снятии, нужно соединить вкупе.
Стационарные пульты, монтируемые на место выключателя, созданы для рабочего напряжения в 220 В. Поначалу на щитке отключается питание, после снимается корпус выключателя, провода разводятся в стороны. На потолке в точке установки соединяются один из кабелей проводки и один для люстры (но только не заземляющий), питание можно включить. Мультиметром замеряется напряжение, которое появляется между обнаженными концами уже соединенных проводов. Обычно уровень напряжения маленькой, но оно должно определяться в любом случае, питание после проверки следует отключить.

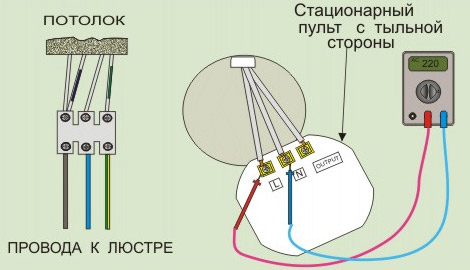

Те кабеля, между которыми появилось напряжение, нужно аккуратненько подсоединить к клеммам стационарного пульта, отмеченными «L», «N». Один провод, который остался, соединяется с клеммой под заглавием «выход» (в аннотации такая клемма может иметь другое название, но смысл тот же). Клемма РЕ не подключается вообщем, она остается свободной. На потолке к сдвоенному проводу подключается один из оставшихся, к заземляющему – особый для заземления, к одиночному – один из присоединенным ранее (для которых проверялось напряжение). Дальше на щитке врубается питание, проверяется работа стационарного пульта и дистанционного.
Как устроены люстры с дистанционным управлением
Методы управления светильниками без использования стационарных выключателей больше набирают популярность у населения. Это разъясняется удобством применения и широкой доступностью в продаже комплектов, позволяющих достаточно легко перевести уже работающие люстры на дистанционное отключение либо включение.
Производители на данный момент массово освоили выпуск уникальных осветительных приборов со светодиодными лампами и гирляндами, которые делают прекрасные осветительные эффекты при экономичном расходовании электроэнергии.
Содержание статьи
Ими можно воспользоваться не поднимаясь с кресла, дивана при помощи малеханького пульта.

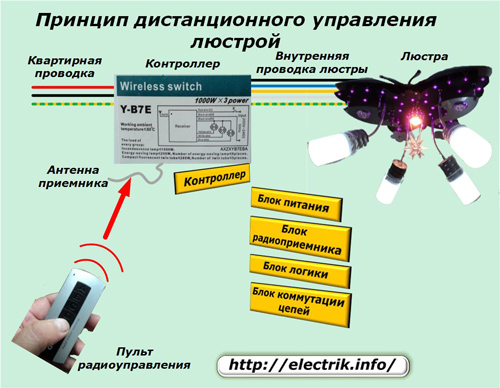

Принцип дистанционного управления светильниками
За базу дистанционного управления взят переход от обычных выключателей, расположенных на стенках комнат и соединенных проводами с люстрой и квартирным щитком, на внедрение каналов радиоуправления. Для этого используются:
радиопередатчик, встроенный в компактный и удачный пульт;
радиоприемник, принимающий команды от юзера и передающий их исполнительному блоку;
системы электрического питания пульта и приемника.
Конструктивно радиоприемник располагают на одной электронной плате с блоками питания, логики и исполнительных органов на релейных ключах и именуют одним словом — «контроллер». Его запитывают от квартирной проводки, располагают поблизости люстры и подключают к ней соединительными проводами.
Радиосигнал от пульта, принятый антенной и усиленный радиоприемником, обрабатывается логикой и поступает на коммутационный блок, осуществляющий подключение определенных осветительных приборов.
Технические способности дистанционного управления
Все перечисленные выше элементы могут иметь различный набор функций и, соответственно, отличаться сложностью конструкции и ценой. Разглядим их свойства на примере распространенного экономного варианта комплекта, показанного на фото.

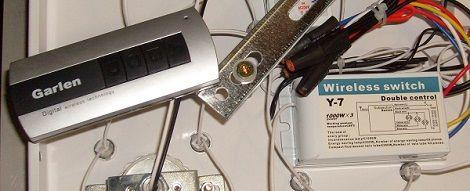

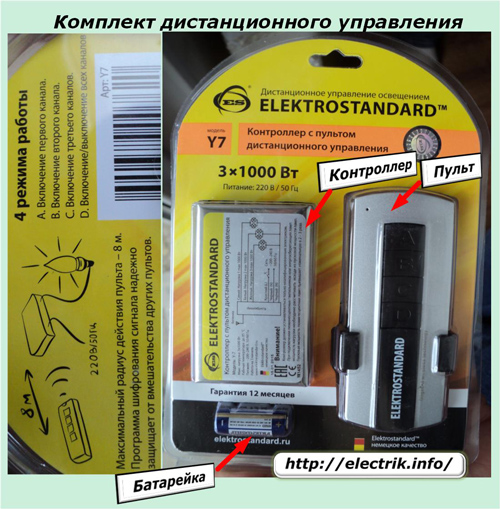

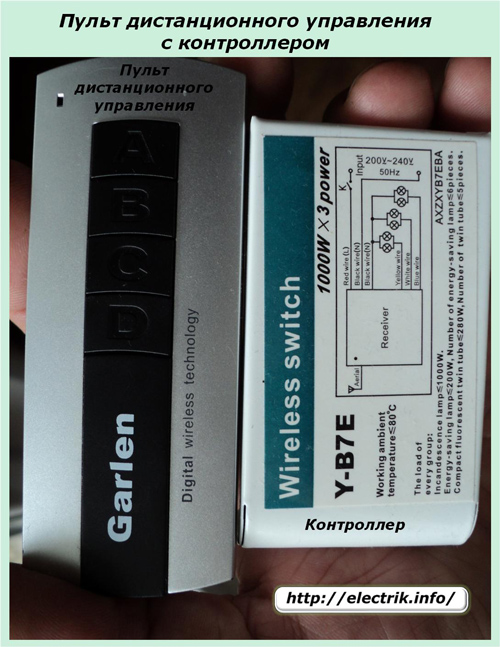

Пульт и контроллер предназначены для совместной работы вместе. Они настроены на одну общую частоту и, не считая того, применяют специально сделанный под них метод шифрования радиосигналов. Это делается для того, дабы исключить управление люстрой от хозяев других квартир, пользующихся аналогичной аппаратурой.
Но, стоит осознавать, что при поломке 1-го из этих частей и необходимости замены другим, придется брать новый пульт вместе с контроллером.
Рассматриваемый набор работает с 3-мя автономными каналами освещения, любой из которых может владеть нагрузкой до 1 киловатта, что для домашнего использования более чем довольно даже при использовании массивных ламп накаливания. Но, при работе люминесцентных либо энергосберегающих ламп следует учесть, что их пусковые токи до 4 крат превосходят номинальные значения.
Для управления каналами освещения на пульте установлены 3 кнопки: А, В, С, а 4-ая D создана для включения осветительных приборов либо полного снятия напряжения с них.
Удаление этого пульта от контроллера на восьмиметровое расстояние полностью довольно для наших квартир, хотя в продаже есть модели радиопередатчиков, способные управлять на дистанциях в сотку метров.
Электрическое питание пульта осуществляется от гальванической батарейки, которая прилагается в комплекте, а контроллера — от сети средством встроенного в плату блока.
У рассматриваемого комплекта есть одна особенность: напряжение фазы и рабочего нуля квартирной проводки должно быть подведено на вход контроллера. Если его отключить, а позже подать от выключателя при обесточенном пульте, то люстра начинает светиться, минуя радиоканал.
Это позволяет управлять светом люстры без дистанционного управления обыкновенными стенными выключателями, но в то же время делает неудобства, связанные с вероятным несанкционированным ее загоранием в ночное либо дневное время.
Схожий случай может произойти тогда, когда осветительные приборы отключены радиопультом, а из-за появления даже краткосрочных дефектов в электроснабжающей организации вышло отключение потребителей с последующим их включением. Подачу такового напряжения контроллер принимает в качестве команды на пуск освещения.
Конструкции осветительных установок для дистанционного управления
Комплекты управления с ПДУ позволяют управлять работой всех осветительных устройств. Для этого довольно подобрать их в согласовании с техническими чертами:
рабочего и пускового тока;
Оснастить дистанционным управлением можно всякую старенькую люстру с лампами накаливания: довольно вмонтировать в электрическую схему контроллер и использовать пульт.
Обычно для этого плату контроллера стараются встроить:
вовнутрь защитного железного чехла люстры, закрывающего провода осветительного прибора;
в потолочное отверстие около крепежного крюка;
на место выключателя.
Последний случай применяется изредка: он просит прокладки дополнительных проводов от места выключателя к осветителям.

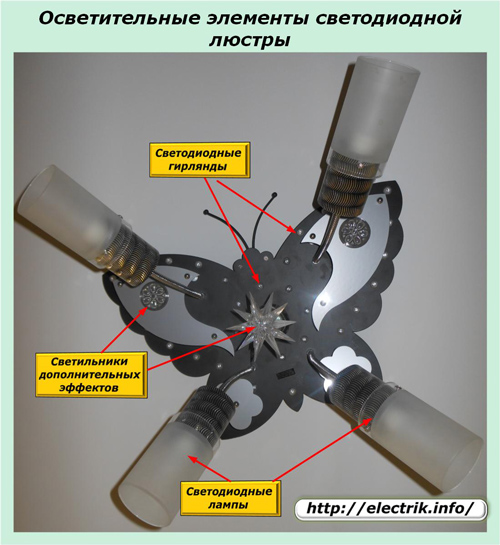

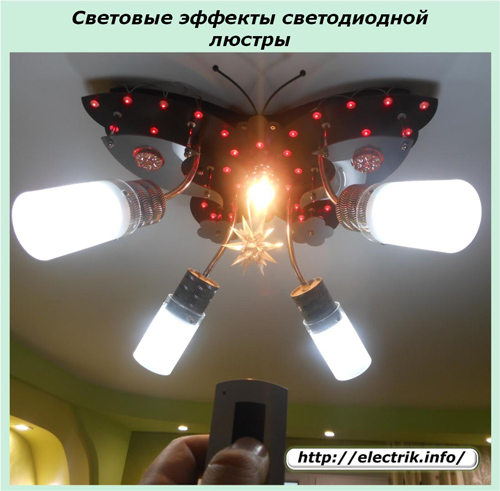

У современных светодиодных люстр могут употребляться композиции разных источников света:
дополнительных осветителей, создающих эффекты.
При всем этом для некоторых источников могут пригодиться собственные схемы питания и управления. Примером могут служить гирлянды из светодиодов, которые при включении начинают работать по заблаговременно приготовленным методам.
Несколко статей про светодиодное освещение:
Конструкция светодиодной люстры с дистанционным управлением
Этот вопрос разглядим на примере модели, показанной на вышеприведенной фото. Она выпускается с контроллером и пультом, позволяющими применять те же четыре режима: А, В, С, D.
Благодаря собственной конструкции люстра позволяет создавать разные световые композиции. Так смотрится одна из них.

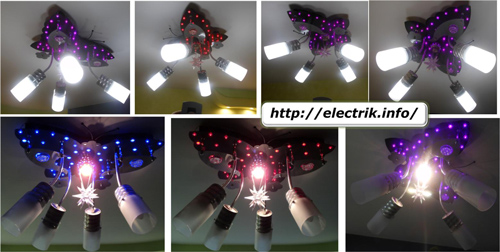

Для крепления на потолке применяется типовая крепежная планка, которая при помощи дюбелей и шурупов-саморезов крепится к несущей бетонной плите. В основании люстры изготовлены два отверстия, через которые продеваются шпильки планки. На их резьбу навинчиваются декоративные гайки, удерживающие вес конструкции через шайбы.
Основание снятой люстры обычно осуществляется полым для размещения в его пространстве всех электрических деталей и обеспечения их монтажа.

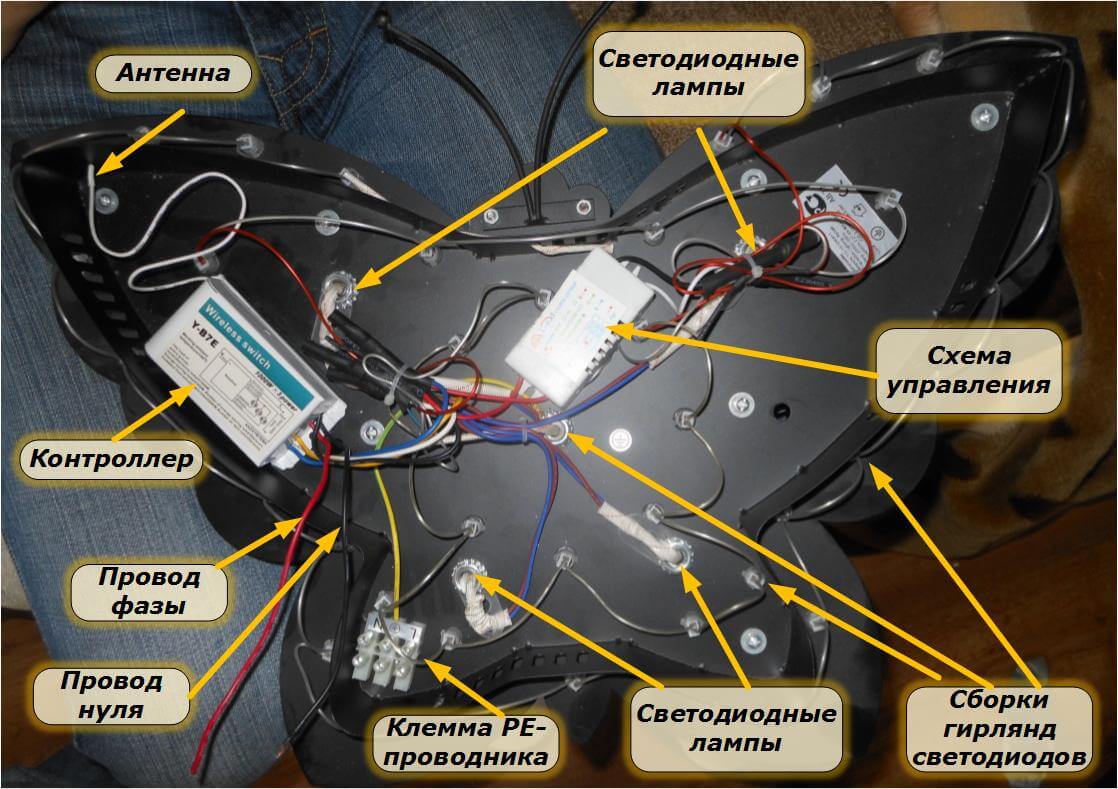

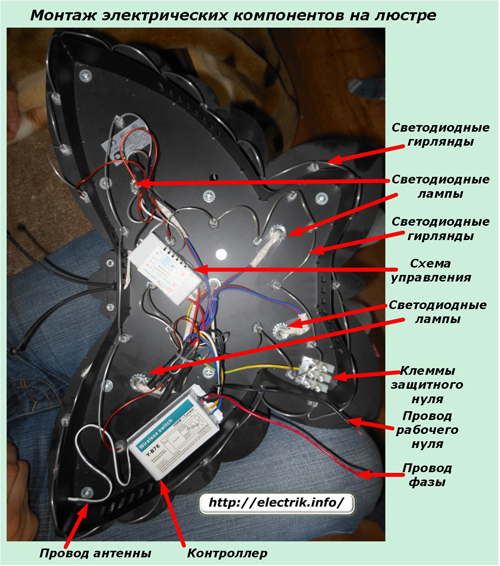

На фото выделены:
провода питания и защитного РЕ-проводника;
контроллер с антенной;
светодиодные лампы и гирлянды;
схема сотворения эффектов дополнительных осветительных приборов.

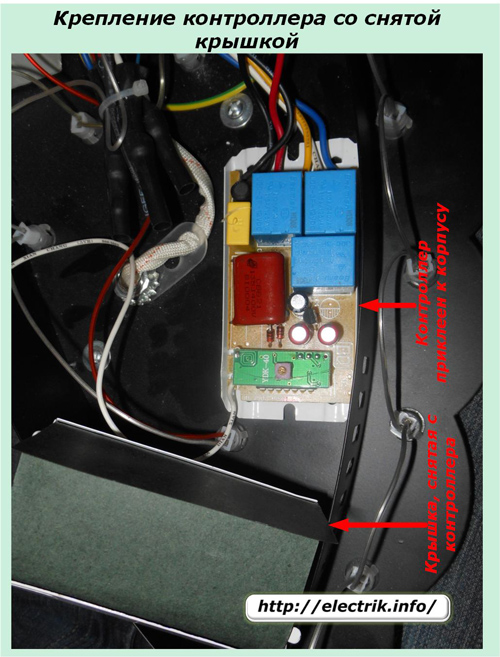

Более тщательно крепление контроллера показано на очередной фото. Для наглядности с него снята крышка.
Нижняя коробка корпуса контроллера у этой люстры крепко приклеена к ее основанию. Но саму плату совершенно нетрудно извлечь оттуда.

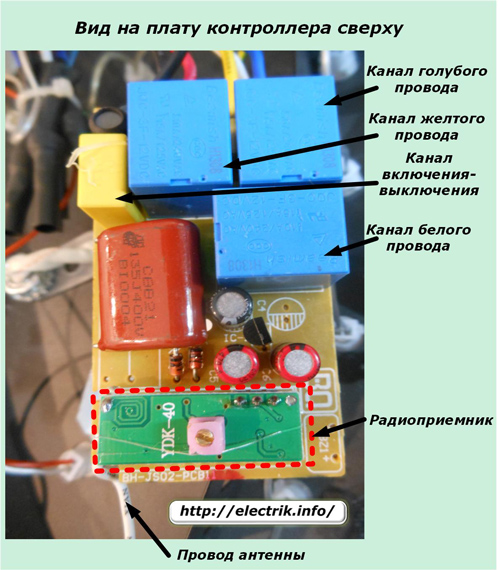

На плате верно просматриваются:
три канала коммутации каналов А, В, С, которые имеют выхода, обозначенные проводами голубого, желтоватого и белоснежного цвета;
канал включения и отключения устройства;
микросхема радиоприемника с проводом антенны.

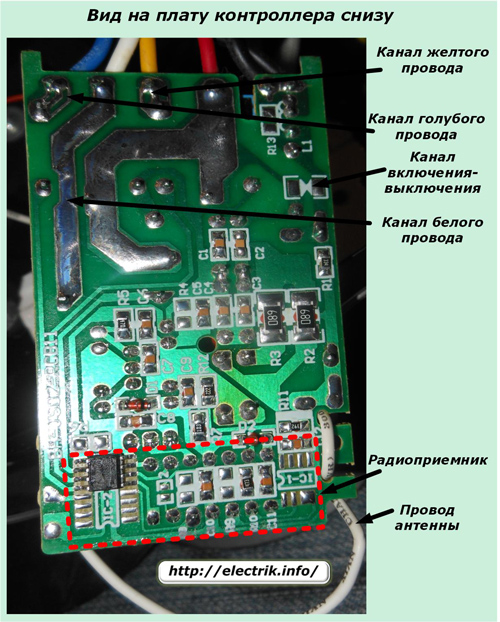

Эти же элементы можно просмотреть с оборотной стороны платы.
Каналы коммутации позволяют применять все осветительные приборы сразу для сотворения наибольшего освещения либо задать половинный режим их использования по внутреннему либо наружному контуру.
На высшей части фото отлично видно, что красный провод фазы сети припаян на контакт дорожки и по ней разводится по схеме контроллера. Рабочий ноль специально выполнен 2-мя проводами для отдельного:
применения в схеме контроллера;
питания ламп, гирлянд из осветительных приборов.
Сокрытые способности дистанционного управления
Даже облегченный вариант рассмотренной люстры позволяет дополнительно применять определенные функции устройств. Можно высвободить хотя бы один канал освещения и использовать его для других целей, к примеру:
манипулировать отдельной группой точечных осветительных приборов;
открывать либо закрывать шторы окна средством электрического привода;
управлять работой проектора либо других электрических устройств.
Более сложные модели контроллеров и пультов позволяют существенно расширить список выполняемых операций, осуществляя их по определенным методам, осуществляя:
включение определенных групп осветительных приборов;
внедрение таймера для управления освещением по графику.
Рассмотренные в статье кнопочные пульты ПДУ на данный момент претерпевают конфигурации. На схему им начинают внедряться более совершенные модели с голосовым управлением.
Недочеты люстр с дистанционным управлением
Производители пультов и контроллеров указывают в технических свойствах на свою продукцию наивысшую температуру эксплуатации. У приведенных на фото устройств она составляет 85 градусов. Это очень принципиальная черта, на которую многие обладатели просто не обращают внимания.
Любые электрические составляющие отлично работают тогда, когда для них сделаны надлежащие условия. Микросхемы и полупроводниковые элементы не терпят перегрева и сгорают. Многие сорта легкоплавких припоев текут при завышенном нагреве.
В каком месте размещается контроллер? Ответ прост: в самой высочайшей точке потолка, которая всегда более нагрета. Дополнительно ко всему плата помещена в непроветриваемую железную коробку, спрятанную в корпус люстры. Дальше остается сравнить мощность нагрузки осветительных приборов, в особенности с лампами накаливания либо галогенными, выделение ими тепла, используемого на нагрев общей конструкции и прийти к выводу о вероятном сокращении сроков эксплуатации, заявленных производителем.
По этой причине следует всегда оценивать возможность отвода тепла от электронных компонент контроллера либо хотя бы методы контроля его температуры, чем многие хозяева вообщем не занимаются. В этой ситуации размещение электроники вблизи с люстрой, но с исключением термический передачи энергии ламп на нее будет более применимым решением.
Как выполнить люстру с пультом из обыкновенной люстры
Сравнимо не так давно в продаже появились люстры с дистанционным управлением, сразу ставшие пользующимися популярностью посреди огромного числа потребителей. Но как быть тем, кто не так давно заполучил осветительный прибор работающий от обыденного выключателя? Многие хозяева пробуют без помощи других решить делему, как из обыкновенной люстры выполнить люстру с пультом. Так как многие модели в процессе подключения все равно требуют определенной доработки, можно попробовать без помощи других установить схему дистанционного управления данным осветительным устройством.
Механизм работы люстр с дистанционным управлением
До того как создавать дистанционное управление, нужно узнать, как устроены такие люстры, и как они работают. Не считая того, очень нередко появляется вопрос, зачем нужен пульт, если имеется выключатель?
Основной функцией дистанционного управления люстрой является переключение в ней имеющихся режимов работы с 1-го на другой. В каждом таком осветительном приборе имеется 2, 3 и поболее световых групп, при помощи которых создаются разные световые эффекты. Тут же установлены галогеновые лампочки, обеспечивающие основное освещение и также разбитые на группы. Обеспечение электроэнергией каждой из групп происходит через собственные блоки питания – адаптеры либо электронные трансформаторы. Данное оборудование не нужна при использовании лампочек на 220В.
Для управления через пульт применяется радиоканал, потому его совсем необязательно направлять конкретно на люстру. В этом заключается основное отличие от управления телевизорами. В состав радиоканала заходит сам пульт дистанционного управления, выполняющий функцию передатчика, и контроллер, играющий роль приемного устройства. Все пульты отличаются различной дальностью деяния, зависимо от необходимости и определенной обстановки. Для маленьких люстр будет довольно 10-ти метров, а у осветительных приборов из публичных мест этот параметр может достигать и 100 метров.
Как проверить мультиметром батарейку
Пульт и приемник представляют собой единую пару, настроенную на общую частоту. В продаже они идут как один набор. После получения сигнала, питание от приемника поступает на контроллер, отвечающий за создание световых и цветовых эффектов, благодаря определенным сигналам, поступающим к светодиодам. В люстрах применяются в большей степени разноцветные светодиоды, которые в совокупы с другими элементами, позволяют достигнуть подходящего результата. Для размещения приемника и контроллера применяется общий корпус. Данная система известна как дистанционный выключатель, беспроводное управление и т.д.
Включение и переключение эффектов осуществляется методом нажатия кнопок, расположенных на пульте. В случае необходимости он может делать функцию обыденного выключателя, другими словами стопроцентно отключать свет, а потом опять включать его. Сам выключатель, присоединенный к домашней электрической сети применяется по собственному прямому предназначению. Очень нередко бывает удобнее пользоваться конкретно выключателем, ежели находить пульт. При подаче питания на контроллер со стационарного выключателя происходит смена световых режимов и эффектов. Другими словами, после каждого выключения и включения возникает новый световой режим, что является принципиальным при утере пульта либо посаженных батарейках. Таким макаром, управление люстрой не прерывается.
Сборка управляемой люстры

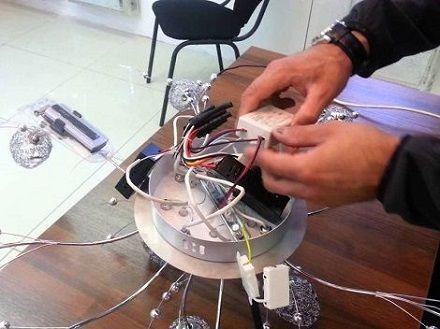

Сборка люстры с дистанционным управлением отбирает достаточно много времени. Нужно заблаговременно приобрести более подходящий контроллер, несколько блоков питания для разных групп ламп и другие недостающие детали. При решении вопроса как выполнить из обыкновенной люстры люстру с пультом, необходимо учесть ряд причин.
Если люстра новенькая и еще никогда не использовалась, то ее необходимо за ранее собрать, другими словами воткнуть и прикрутить все элементы на свои места. После чего инсталлируются лампочки. Концы проводов необходимо зачистить и выполнить прозвонку. Проводники должны делиться на группы и подходить к подходящим цоколям. При подключении проводов очень принципиально не допустить соединений, вызывающих куцее замыкание. Для того дабы избежать этого, все проводники окрашиваются в различные цвета в согласовании с их назначением. К примеру, к цоколям подключаются провода красного цвета, а к нейтрали – белоснежного.
Что лучше, ударная дрель либо перфоратор
Надежность контакта объединенных проводников значительно увеличивается за счет применения наконечников. После соединения их с цоколями, дальше следует подключение к выходам контроллера через маленькую колодку. Все детали, в том числе контроллер и блоки питания необходимо отлично закрепить, дабы они не болтались снутри конструкции люстры во время монтажа. Все крепления происходят при помощи двухстороннего скотча.
В светодиодную группу обычно заходит от 12 до 50 последовательно соединенных светодиодов. Потому необходимо заблаговременно проверить подключение каждой группы. После чего нужно приготовить к работе пульт дистанционного управления. Для этого необходимо всего только воткнуть на свое место элемент питания на 12В.
Монтажные работы
До монтажа нужно разобраться с проводами, выходящими из потолка. Обычно выходит три провода, два из которых являются фазными, а один – нулевым. Таким макаром, управление люстрой может осуществляться при помощи двухклавишного выключателя. После решения вопроса как выполнить люстру с пультом своими руками, ее нужно закрепить.
Для крепления всей конструкции заместо обычного крючка применяется особая крепежная планка. При наличии натяжных потолков крепление осуществляется при помощи закладного бруска, закрепленного на основном потолке. Для подключения проводов применяются клеммы Ваго. Проводники соединяются между собой надлежащими цветами. Если цвета не совпадают, принадлежность проводов определяется индикаторной отверткой либо мультиметром.
