В статье рассматриваются разные методы подключения светодиодных лент от монохромных до RGB. Показаны пользующиеся популярностью схемы подключения к блоками питания, диммерам, контроллерам, БП от компьютера и т.д. и т.п. В статье много буковок.
Продолжим рассматривать практические нюансы применения светодиодных лент. Сейчас я рассмотрю различные методы подключения светодиодных лент к источникам питания. Не изредка приходится решать вопросы потребителей, которые желают соединить LED ленту к компу, USB шнурам, батарейкам, телефонам… Много различных «причуд» бывает у людей. Вот на этом и заострим внимание в этой статье. Попробую собрать воедино все, что только нужно и интересует читателей. Поехали…
Подключение светодиодных лент должно происходить только через особые блоки питания. Благо их на полках магазинов большущее огромное количество. От больших до малеханьких, от зеленоватых до бардовых). Сходу отвлекусь и предупрежу, что брать блоки питания нужно с припасом по мощности около 25 процентов. По стоимости это не сильно оказывает влияние, а вот в предстоящем может понадобится.
Также для подключения может потребоваться контроллер, усилитель, диммер. Контроллер нам нужен для RGB лент, усилитель — если необходимо соединить не один десяток метров ленты, диммер — для «игрушек» с силой света. Диммер можно устанавливать по желанию.
Как подключить светодиодную ленту к блоку питания
Подключать одноцветные (монохромные) ленты длиной до 5 метров нужно через блок питания, модифицирующего переменный 220В в неизменный 12В.
Нужно соблюдать полярность и не спутать «плюс» с «минусом». Хоть это и трудно. Положительный проводник имеет красный цвет. А минусовой — черный. Соединять проводники от блока питания можно через пайку к контактам ленты, или с помощью коннекторов, коих в продаже огромное количество различных типов и форм.
Схема, которая размещена ниже очень нередко применяется новенькими. Не всегда нам хватает только 5 метров ленты. Временами нужно питать и больший метраж. Как верно питать в таком случае я покажу ниже. А на данный момент схема, которую не лучше применять. Скажу больше — я считаю ее не правильной. В итоге такового соединения резко сократится срок службы диодов и на конце отрезков светодиоды будут светиться в полнакала.
Параллельное подключение одноцветной светодиодной ленты через один и два блока питания
Правильное подключение 2-ух и поболее отрезков ленты можно считать параллельное соединение. Сечение проводов в данном случае должно быть более 1,5 кв.мм и нужно предугадать место расположения источника питания, т.к. в таком случае он будет огромного размера, в итоге того, что по мощности он рассчитывается на две ленты. Проводники подсоединяются параллельно выходу 12 В из блока. Схема похожа на 2-х блочную, по подобию.
При использовании 2-ух блоков питания нужно соединить провода параллельно сети 220 В. Таковой метод позволяет применить инверторы малеханького размера.
Подключение RGB разноцветной ленты с внедрением контроллера
Контроллер — устройство, с помощью которого регулируется и яркость и цветность свечения ленты. Подключение контроллера происходит со серьезным соблюдением полярности. Положительный проводник контроллера соединяем с плюсом ленты. Оставшиеся проводники, надлежащие определенным цветам подключаются к клеммам ленты.
Подключение параллельное RGB разноцветной ленты длиной более 5 метров
Параллельное подключение по подобию последовательного. Сечение жил также не должно быть меньше 1,5 мм.кв.
Подключение RGB ленты с применением усилителя, 2-ух блоков и контроллера
Такая схема безупречна при подключении лент на светодиодах SMD 5050 и поболее массивных. На схеме видно размещение 2-ух блоков питания, контроллер, усилитель. От 1-го блока мы запитываем контроллер, от второго усилитель. 2-ой «кусочек» ленты подсоединяем к усилителю. 2-ой клеммный ряд усилителя остается пустой.
Подключение нескольких светодиодных монохромных одноцветных LED лент через блок, усилитель и диммер
Если Для вас нужно подключить более 10 м ленты ( 20м, 25м и т.д. ), то можно пользоваться следующей схемой соединения.
Подключение одной ленты к блоку питания и диммеру
Диммер врубается в цепь между блоком питания и лентой. Строго соблюдается полярность при соединении проводников от диммера к ленте.
Подключаем светодиодную ленту 12 В к блоку питания от компьютера
Нередко у тех, кто занимается моддингом компов появляется желание подключить светодиодную ленту к блоку питания от него. На 1-ый взор это непростая задачка. Но лишь на 1-ый взор. По сути эта процедура не стоит выеденного яичка. И хоть какой сумеет совладать с этой задачей.
Для начала нам нужно отыскать исправный блок питания и приготовить в нем 4-х контактный разъем. Смотрится он вот таким макаром.
Для подключения нам необходимы только желтоватый и черный провода. Черный — это минус, желтоватый — 12В. Для общей инфы — красный +5В. Черный провод можно применять хоть какой. Это два минуса.
Подключения ленты 12 В к блоку можно провести 2-мя методами — или применять разъем «папа» и «мать», или только проводами.
Мне больше предпочтителен был метод с внедрением 2-ух разъемов, так как разборные схемы меня больше устраивают.
В любом случае нужно припаять проводники ( не забудьте пролудить ) к светодиодной ленте и концы соединить с одним из разъемов ( пустым ), который и вставляем в питающий.
Можно просто отрезать все разъемы и конкретно провести соединение блока митания компьютера с LED лентой только проводами. Кому как нравится.
Такая схема подключения подойдет, если у Вас лента до 120 диодов на метр.
Схема подключения светодиодной ленты 24 В к блоку питания от компьютера
Если Вы отважтесь подключить ленту на 24 В ( от 240 диодов на метр ), то нужно взять вот таковой разъем.
В компьютере нет «устройств» потребляющих 24 В. но, в гребенке есть провод ( голубой ), на конце которого имеется напряжение -12В. В совокупы, взяв голубой и хоть какой желтоватый провод ( +12 В не непременно на этом разъеме ) мы и получим нужные нам 24 В. Но тут есть одно но… Нужно глядеть на шильдик блока питания, в каком, напротив каждого цвета стоит ампераж. Обычно, на желтоватом проводнике он большой и может достигать значения более 16А. На голубом же ( -12 В ) менее 1 А. Почаще 0,5А. Если Вы используете блок питания от компьютера как источник питания только ленты, то он полностью может потянуть метров 5 ленты, т.к. не применяются +5 и +3 В проводники. Можно получить и больший ампераж, но это все определяется экспериментальным методом.
И кстати, если Вы используете блок, который не подключен к материнской плате, то просто так его не включить. Нужно воткнуть перемычку между проводами, как показано на картинке выше.
Как без каких или усилий подключить светодиодную ленту к блоку питания
Классические лампы накаливания продолжают уходить в прошедшее, и дизайнеры отыскивают новые и уникальные решения для освещения помещений. Предоставить новые формы и сберечь место может подключение ленты светодиодной, которая дает совсем новый взор на дизайн интерьеров, они встраиваются в потолок, в стенки, позволяют осветить самые различные поверхности. Некоторые энтузиасты применяют ее даже для модификации домашней техники, изучают, как подключить светодиодную ленту к колонкам аудиосистемы, как украсить салон авто и почти все другое.
Поставляется это устройство в виде намотанной на катушку узкой токопроводящей полосы, покрытой светодиодами. На каждом конце ее размещается два провода. Светодиоды, находящиеся на подложке, различаются по яркости и цвету свечения. Есть даже такие светодиоды, с помощью которых можно поменять цвет освещения в самых широких границах. Также ленты различаются по количеству установленных светодиодов и степени влагозащиты.
Светодиодная лента потребляет всего 12 вольт и ее нельзя подключить в сеть просто так. Для ее работы пригодится блок питания. Обычно, его мощность подбирается с маленьким припасом. Если будет задействована не одна, а несколько лент по 12 вольт, то мощность источника питания также должна быть не меньше их суммарной мощности.

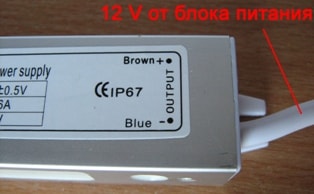

Подключение обычной (до 5 метров) светодиодной ленты к блоку питания на 12 вольт выполнить довольно легко. Необходимо ориентироваться на цвет провода , выходящего с подложки и с источника питания. Обычно черный (но время от времени и синий ) – это минус, а красный – это плюс. Соблюдение полярности строго нужно, по другому устройство просто не зажжется.
Если был приобретен блок питания на 12 вольт без выделенных проводов, то будет нужно без помощи других подключить провода к зажимам. Обычно эти зажимы промаркированы и подключить к ним провода нетрудно. Когда подготовительная проверка работы полосы завершена, идёт время обеспечить надежный контакт. Подключение провода питания осуществляется 2-мя методами.
- Применять коннектор. На коннекторе отодвигается задвижка, сам он накладывается на край ленты, крышка задвигается, и контакты оказываются плотно зажаты коннектором. Все, что осталось — подключить коннектор к блоку питания особым проводком. Таковой метод довольно обычной, но не самый дешевенький и экономный.
- Подключение питающего провода пайкой. При подабающих способностях пайки этот метод тоже не составит огромного труда. Не считая того, он еще экономичнее, в особенности в этом случае, если будет нужно использовать несколько светодиодных лент либо поделить одну на несколько частей. С течением времени контакты при таком соединении не слабеют, как это было бы при использовании коннектора.
Когда нужно подключить не одну, а две и больше лент либо одну длиннее 5 метров, придется соблюсти ряд правил.
Не стоит подключать их последовательно. Такое подключение принудит первую ленту пропускать через свои токопроводящие дорожки лишний ток и перенагреваться, а на последующих будет приметное падение напряжения. Вероятнее всего, на конце второго устройства светодиоды вообщем пылать не будут. 1-ое же устройство из-за перегрева выйдет из строя куда ранее заявленного срока эксплуатации.
Идеальнее всего подключить ленты к одному массивному блоку питания либо двум отдельным. К примеру, для 2-ух устройств с напряжением 12 вольт можно пользоваться блоком питания на 24 вольта либо чуток больше.
Дабы подать и на вторую ленту напряжение в 12 вольт, необходимо провести к блоку питания удлиняющий провод. Потом подсоединить его к концу 2-ой ленты. В итоге ток будет течь не по дорожкам первой полосы, перегревая ее, а по собственному отдельному проводу.
Нужно осознавать, что больший блок питания имеет огромные габариты, это событие может в некоторых случаях затруднить его монтирование. Тогда лучше будет применять два отдельных блока.
Вобщем, если вы желаете присоединить к вашей ленте другую маленькую, и в сумме они не превысят допустимых 5 метров, то возможно обойтись и обыденным блоком питания – падения напряжения фактически не будет приметно, а то и совсем не будет. Два кусочка ленты можно просто припаять друг к другу, а можно пользоваться особыми двухсторонними коннекторами. В любом случае перед окончательным монтажом стоит провести пробное подключение и убедиться, что падения напряжения не происходит.
Раздельно стоит сказать о подключении разноцветных светодиодных лент, именуемых также RGB. Особенность подключения разноцветной светодиодной ленты в том, что она дополнена еще одним устройством – контроллером. Конкретно контроллер позволяет регулировать интенсивность освещения, его цвет и другие характеристики. Сначала в цепь подключается блок питания на 12 вольт, потом, контроллер, потом уже сам источник света.
Для подключении нескольких одноцветных светодиодных лент с внедрением диммера, применяется усилитель сигнала (если суммарная потребляемая мощность led-лент, превосходит выходную мощность диммера):
Конструкция самого устройства также отличается. Из разноцветной светодиодной ленты выходят уже не два провода, а четыре. Три из них отвечают за три цвета, а 4-ый относится к каждому из диодов. И на, контроллере, и на краях подложки нанесена соответственная маркировка:
- «R» – красный ,
- «G» – зеленоватый ,
- «B» – синий ,
- «V+» – общий провод.
Ее можно спаять с контроллером, а можно все так же пользоваться коннекторами.
Если нужна соединить вкупе несколько RGB лент на 12 вольт, придется учитывать нагрузку всех светодиодных лент совместно. Она не должна превосходить таковую у контроллера и блока питания.
Но обыденный контроллер просто не рассчитан на тот ток нагрузки, который могут суммарно потреблять несколько объединенных вкупе полноразмерных RGB лент. В данном случае будет нужно пользоваться очередной хитростью.
Существует очередное устройство, подключение которого поможет соединить вкупе несколько светодиодных лент такового типа. Оно именуется RGB усилитель. Подключение этого усилителя делает так, что управление цветом освещения и его интенсивностью можно будет производить синхронно для нескольких лент.

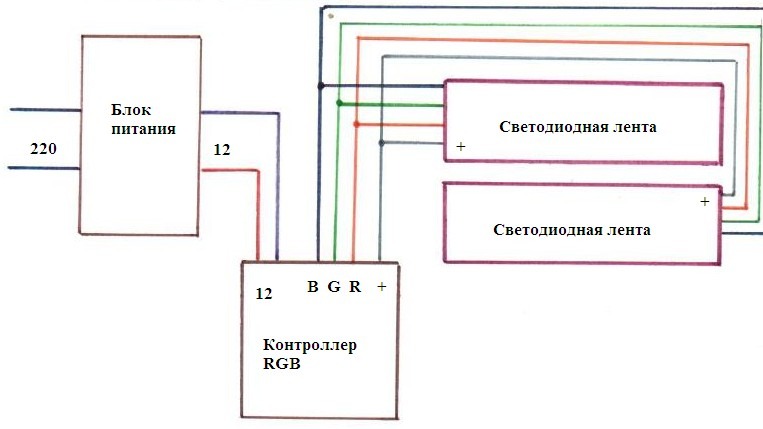

Так же как и для одноцветной ленты, лучше не подключать последовательно участки более 5 метров. Если позволяют габариты блока питания, то 2-ой кусочек также можно подключить параллельно первому (к подходящим клеммам):
Схема подключения на практике
Схема подключения при использовании DMX контроллеров
Любая последующая лента подключается к собственному RGB усилителю, а он, соответственно, к предшествующей ленте. Усилители также питаются от блока питания. Если не хватает места для массивного и большого блока питания, то следует применять отдельные блоки для контроллеров и отдельные блоки питания на 12 вольт для каждой из лент.
Естественно, монтировать несколько блоков питания чуток труднее, но при всем этом остается больше места для маневров, не придется расширять панели и как-либо нарушать свои задумки.
Пожалуй, стоит добавить, что для более массивного блока будет нужно удлиняющий провод с огромным сечением, дабы не допустить огромных утрат напряжения, к примеру, провода с сечением не меньше 1,5 мм. При нескольких блоках питания обыкновенной мощности можно применять провода с наименьшим сечением, к примеру, 0,75 мм.
