Узнаваемый метод освещения помещений – светодиодная подсветка при помощи светодиодной ленты. Она имеет ряд преимуществ перед другими источниками света. Экономичность, легкость крепления – это делает ее комфортной для эксплуатации в каких угодно помещениях и определенных зонах, будь то корпус системного блока, тыльная часть монитора либо подсветка для компьютера. Как подключить светодиодную ленту к компу разными методами?
Зачем нужна подсветка околокомпьютерного места
Компьютер издавна стал принципиальной частью хоть какой квартиры либо другого жилья. Люди много времени проводят за экраном монитора, и нужно выполнить это рабочее место комфортабельным и комфортным. К тому же, отсутствие освещения около мониторов и экранов телевизоров тянет препядствия со здоровьем, непосредственно – со зрением.
Принципиально обеспечить подсветку экрана в ночное время суток, дабы броский свет от монитора не выделялся из окружающей обстановки и не утомлял зрение юзера. Для этой цели подойдет светодиодная лента, которая сделает комнату привлекательнее и современнее, выделяя зрительно компьютерное место. К тому же, можно применять ее как новогоднее оформление либо в качестве декоративной подсветки в системном блоке.
Характеристики и механизм работы светодиодной ленты
Светодиодная лента нередко применяется благодаря таким плюсам:
- хорошее свечение;
- долгий срок службы;
- экономичность в электропотреблении;
- упругость, возможность устанавливать в любые конструкции;
- легкость монтажа на всякую плоскость благодаря приклеивающейся поверхности;
- возможность регулировать длину ленты (отрезать и увеличивать, сколько необходимо).
Следует учесть, что светодиодная лента – низковольтное оборудование, другими словами для ее питания нужна напряжение 12 либо 24 В (вольт). В домашней электрической сети напряжение составляет 220 В 50 Гц, потому данный осветительный элемент будет подключаться строго через блок питания, подобранный зависимо от мощности употребления ленты. Есть также led-светильники под напряжение 220 В, их подключают конкретно к розетке, но для освещения компьютера они не подходят. Сбалансированный вариант для ПК подсветки – это 12 В.
К ПК можно подсоединить всякую ленту, но до того как приобрести ее в магазине, следует обусловиться с несколькими чертами для предстоящего действенного применения:
- плотность диодных кристаллов;
- моно либо трехцветное свечение;
- длина;
- класс водозащищенности;
От плотности диодов зависит общая мощность осветительного устройства и выбор блока питания. Есть ленты плотностью 30, 60 и 120 светодиодов на один метр. Длина обыкновенной катушки составляет 5 метров, для подсветки 1-го ПК ее хватит. Для домашнего применения довольно низкого класса влагозащищенности 20IP.
Этот источник освещения работает по принципу печатной платы. Светодиоды впаяны в прорезиненную подложку последовательно и питаются от блока питания. Принципиально верно подобрать БП, так как от этого зависит рабочее состояние ленты.
Нужные для работы материалы и инструменты
Для подключения led-ленты нужны следующие инструменты и материалы:
- светодиодная лента подходящей длины;
- блок питания;
- паяльничек;
- припой плюс канифоль;
- ножницы;
- электрические провода сечением 0,75 мм;
- инструмент для снятия изоляции;
- бокорезы.
Схема подключения обыкновенной ленты
Предлагается разглядеть тщательно схему подключения стандартной ленты длиной 1 метр к компу. Лента состоит из светодиодов типа SMD 3528, отрезать можно через каждые три диодика. Для выполнения этой задачи будет нужно:
- Отыскать свободный разъем molex 4 pin в компьютере, выходящий из блока питания. БП компьютера выдает ток 5 А, а 1 метр ленты потребляет 0,4 А. Можно подключать, припас по току есть довольно большой. Для питания светодиодной ленты нужна 12 Вольт, потому применяются желтоватый (12 В) и черный (земля) провода.
- Штепсель molex 4 pin можно взять из переходника SATA вне компьютера. Пригодятся провода желтоватого и один провод темного цвета. Оставшиеся провода – красный (5 В) и 2-ой черный (земля) в схеме не участвуют, их можно откусить бокорезами и изолировать термоусадочной трубкой. На ленте обозначены полюса – плюс (+) и минус (–). Желтоватый провод припаивается к плюсу, а черный – к минусу. Можно нарастить провода до подходящей длины, используя пайку и соблюдая полярность. После пайки все контакты изолируются.
- Протереть спиртом поверхности, созданные для установки ленты, дабы удалить пыль и жир. Наклеить ленту, удалив защитную пленку.
- Соединить штепсель с припаянной лентой и разъем от блока питания компьютера, соблюдая соответствие цвета (желтоватый провод с желтоватым, черный – с черным).
Этот метод отлично подойдет для подсветки системного блока с прозрачной крышкой корпуса, дабы украшать «крутое железо».
Схема подключения RGB ленты
Разноцветную ленту можно подключить к ПК, используя RGB контроллер. Это спец устройство, созданное для контроля свечения 3-х цветов диодов:
В итоге смешивания свечений 3-х цветов получаются разные цвета света. Для подключения разноцветных диодов будет нужно четыре провода. В паре с контроллером можно использовать пульт, дабы управлять цветопередачей на расстоянии. Схема употребляет питание 12 Вольт и длину ленты до 5 метров. Для упрощения сборки схемы можно приобрести готовые разъемные коннекторы, созданные для ленточных осветительных приборов.
Подключение к сети через блок питания

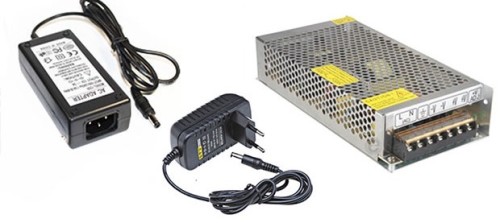

Преобразователь понижает напряжение сети с 220 В до 24 В либо 12 В. БП могут быть различные:
Подходят преобразователи от ноутбука, от зарядки для телефона, от компьютера. Принципиально, дабы ток, выдаваемый с БП, был выше потребляемого лентой. Один метр осветительного прибора потребляет 0,4 А, соответственно, 5 м – 2 А. Ток блока питания указан на корпусе. Расчеты произвести несложно. При подключении осветительного прибора к БП принципиально соблюдать полярность, по другому он просто не включится.
Соединять провода необходимо только соответственного цвета. Можно добавить в схему выключатель для удобства применения. Может быть внедрение диммера для управления яркостью свечения. Наружный блок питания не подходит для подсветки системного блока, а больше подойдет для освещения компьютерного стола либо монитора.

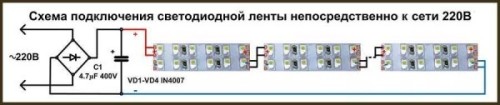

Подключение к сети без блока питания
Все светодиодные осветительные приборы, сделанные заводским способом, рассчитаны на работу от блока питания. Используя специальную схему, можно подключить их конкретно к сети 220 В 50 Гц.
Для этого необходимо произвести следующие деяния:
- Разрезать ленту 5 метров на 20 частей (более чем через три диодика).
- Подключить диодный мост для преобразования переменного тока в неизменный.
- Подключить конденсатор 5-10 мф на 300 В для устранения мигания.
- Соединить 20 частей между собой последовательно, присоединяя минус к плюсу, а плюс – к минусу.
Заизолировав все обнаженные контакты, можно включать в сеть и услаждаться подсветкой.
Подключение через USB
Особенного внимания заслуживает метод подключения осветительного прибора через USB, так как он подходит для ноутбука (единственный вариант подсветки) либо когда в компьютере нет свободных разъемов питания. В USB гнезде напряжение составляет 5 В, а ток нагрузки не превосходит 0,5 А. Этого не достаточно для осветительного прибора, которому нужна 12 В. Необходимо приобрести либо выполнить преобразователь 5 В к 12 В и запитать его от USB.
Следует учесть, что увеличение напряжения в 2,5 раза тянет снижение тока во столько же раз, другими словами до 0,2 А (до 0,5 метра ленты с плотностью 60 светодиодов на метр). Если превысить ток нагрузки, можно вывести из строя USB порт. Для подключения светодиодного осветительного прибора через USB необходимо:

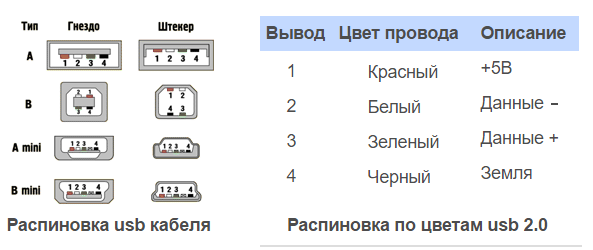

- Подсоединить к преобразователю USB штепсель, соблюдая распиновку. Тут находятся четыре контакта: два из них служат для передачи данных, а другие два являются питанием. Блок преобразования соединяется с контактами питания – красным и черным проводами. Необходимо разобрать USB разъем, припаять провода и собрать корпус в начальное состояние.
- Скачать на ноутбук особые драйвера для правильной работы собранного устройства.
Как видно, можно без особенных усилий подключить светодиодную ленту к компу либо к наружному блоку питания, дабы украсить свое рабочее место. Можно избрать более подходящий метод для каждого. Главное правило состоит в том, дабы не превысить токовую нагрузку на блок питания либо на USB порт. Для удачного подключения светодиодной подсветки следует придерживаться приведенных выше инструкций и не страшиться выполнить что-то своими руками.
Подключение светодиодной RGB-ленты своими руками
Светодиодные ленты, дозволяющие получать различные световые эффекты, находят обширное использование в разработке разных вариантов освещения и подсветки в быту, кабинетах, объектах культурного предназначения и на улицах.

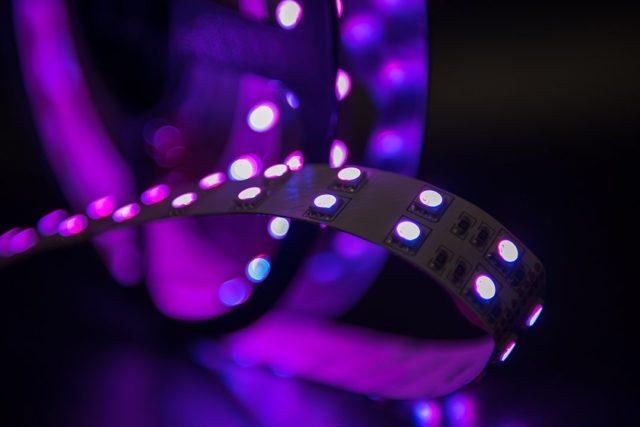

Светодиодная лента представляет собой гнущуюся плату, на которой находятся светодиоды.
Длина диодных лент обычно составляет 5 метров, ширина от восьми до 20 мм.
Светодиодные ленты

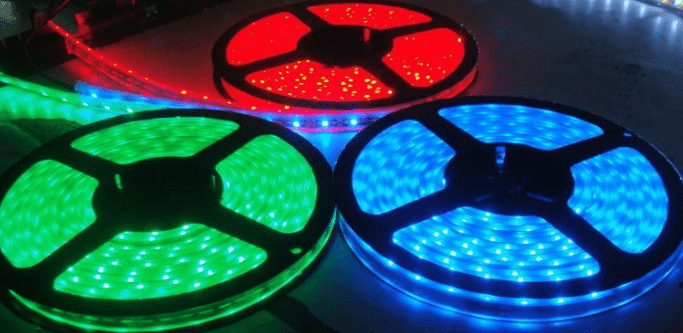

В продажу они поступают намотанными на пластмассовые бобины.

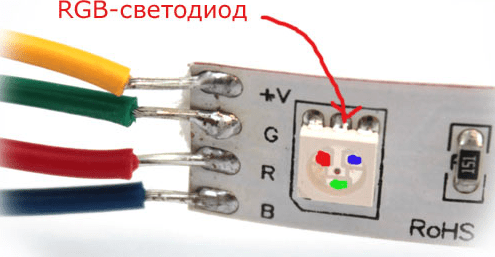

RGB-светодиод
Светодиодная лента делится на отдельные отрезки, состоящие из нескольких диодов. Если появляется необходимость откорректировать длину RGB-светодиодной ленты, находится возможность разъединить ее вдоль полосы, проходящей через контактные точки подключения и помеченной изображением ножниц.
Количество частей на этом куске находится в зависимости от типа данного изделия, и после подключения его к источнику питания он сохранит работоспособность.

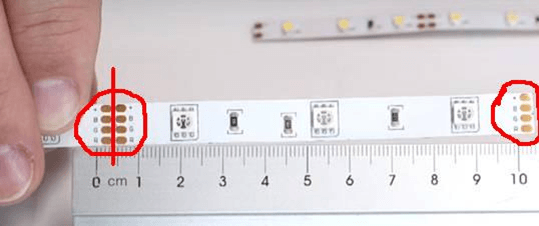

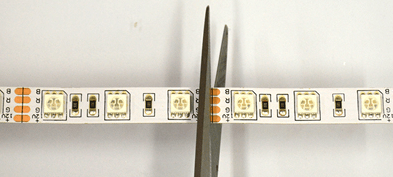

На картинке видно, где можно разрезать RGB-ленту

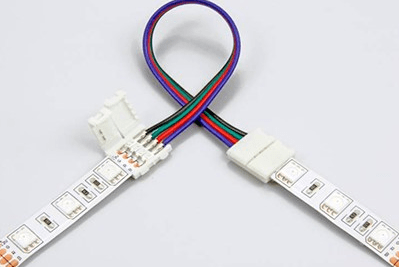

Соединить куски ленты можно средством коннектора. Для этого необходимо поместить концы с контактами в разъем и закрыть крышку.
Объединение кусочков ленты средством коннектора
При всем этом необходимо соблюдать полярность.

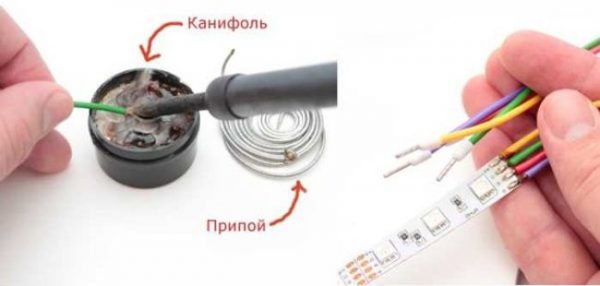

Также можно произвести это соединение, используя пайку. Провода необходимо заизолировать.
Соединение проводов при помощи пайки Схема рабочего куска RGB-ленты
Более распространено использование диодных лент с диодиками SMD5050.
Для того дабы подключить RGB-ленту, нужно предугадать блок питания, контроллер и (по мере надобности подсоединения нескольких диодных лент) усилитель.
Дабы подключить RGB-ленту, нужно хорошо избрать блок питания согласно ее мощности и напряжению. Соединение этой ленты с входным напряжением сети 220 В (без блока питания) приведет к ее моментальному выходу из строя.
Светодиодные ленты рассчитаны на работу от источника неизменного тока напряжением 12 В либо 24 В. Этикетки ленты содержат информацию о рабочих параметрах.
В качестве мощности, которую потребляет лента, всегда указывается та, которая приходится на законченный кусок длиной в 1 метр. Потребляемый каждой цветовой цепью ток всегда можно отыскать в справочниках.
Если не известны никакие (не считая напряжения питания) характеристики ленты, можно все высчитать. Разобраться с методикой расчета потребляемого тока и выбора блока питания можно на примере условно неведомого типоразмера цветной светодиодной ленты длиной 5 метров, работающей при напряжении 12 В.
Дабы найти все неведомые характеристики, поначалу необходимо измерить длину сторон светодиода.
Представим, она составляет 5 на 5 мм. В справочниках по светодиодам такие геометрические размеры соответствуют светодиоду RGB SMD5050. Дальше нужно узнать, какое число их размещено на 1 м. Допустим, что их 30 шт.
На один из 3-х кристаллов светодиода приходится ток 0,02 А, означает, весь светодиод, состоящий из 3-х кристалликов, потребляет 0,06 А.
Количество светодиодов на одном расчетном отрезке – 30 штук. Поэтому, перемножив полученную силу тока 0,06 А на 30 штук, получится 1,8 А (0,06 х 30 = 1,8).
Но так как между каждой тройкой диодов выполнено последовательное соединение, ток, проходящий через 1 метр ленты, меньше в 3 раза и составляет 0,06 А.
Соответственно, ток, потребляемый всей лентой, равен 3 А (0,06 А х 5 м = 3 А).
Методом проведения легких расчетов было установлено, что в рассмотренном выше случае нужен источник питания неизменного тока с напряжением на выходе 12 В, поддерживающий нагрузку более 3 А (с припасом около 30 процентов). Потому подходящим вариантом оказался адаптер APO12-5075 UV, рассчитанный на нагрузку до 5 А.
Если напряжение на выходе блока питания будет строго соответствовать расчетному, то источник питания в данном случае всегда будет работать в очень томном режиме. Потому срок службы его существенно сократится.
Контроллер нужен для подключения светодиодных лент и служит для регулирования цвета и яркости устройства. Подключаться он должен с одной стороны к блоку питания, со 2-ой – к цепи светодиодов.
По мере надобности может употребляться схема подключения RGB-ленты конкретно к блоку питания (без контроллера). Для этого необходимо к плюсовому контакту драйвера подключить плюсовой провод ленты и к минусовому контакту прикрепить сходу три цветовых провода, соединив их вкупе.
Но при таком подключении светодиодной RGB-ленты можно будет получить только один цвет свечения светодиодов без способности его регулирования.
Расчетным методом было получено, что суммарный ток, потребляемый всей лентой, составляет 3 А. Но ток каждой цветовой дорожки втрое меньше этой величины.
Потому дабы светодиодная лента работала в обычном режиме, необходимо, дабы ток на выходных контактах контроллера (которые созданы для подключения цветовых полос R, G, B) составлял третью часть от поступающего с блока питания тока.
Отсюда следует, что в рассматриваемом нами случае необходимо применить контроллер напряжением на 12 В и током нагрузки 1 А на каналах R, G и B.
В согласовании с этими параметрами можно избрать контроллер LN-IR24B, который обустроен пультом дистанционного управления, работающим в радиочастотном спектре.

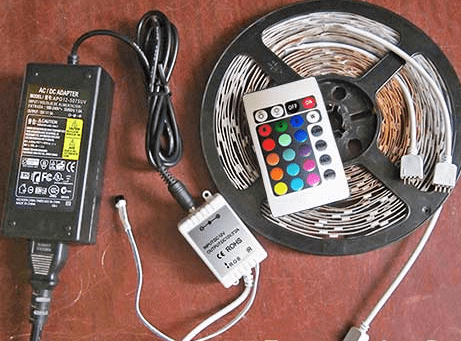

Весь набор (подобранный расчетным методом) девайсов, обеспечивающих работу LED-ленты в штатном режиме

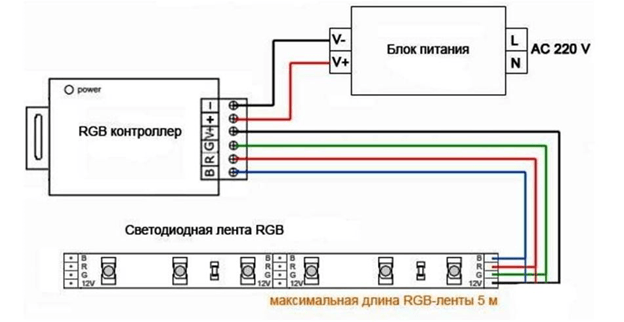

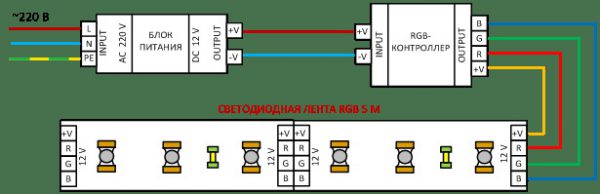

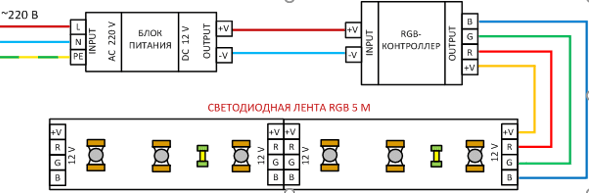

Ниже представлена схема подключения светодиодной RGB-ленты длиной 5 метров через блок питания и контроллер.
L – контакт для подачи фазного напряжения сети 220 В;
N – контакт для подсоединения нулевого провода;
PE – контакт для заземляющего провода.
Провода цветовых каналов R (красный), G (зеленоватый), B (синий) подключаются к клеммам, обозначенным на контроллере надлежащими знаками.
При несоблюдении этого условия светодиоды не растеряют способность цветового свечения, но при попытке настроить желаемую цветовую палитру будут получаться цвета, не надлежащие разметке, нанесенной на пульт управления.

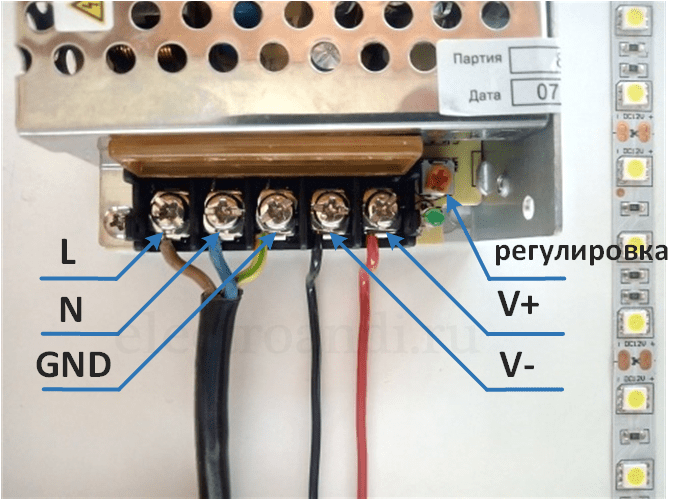

Входное напряжение сети 220 В подается на контакты L и N блока питания.
Выпрямленное и перевоплощенное напряжение 12 В выходит на контакты +V и –V блока питания, после этого через соединяющие провода оно поступает на одноименные входные контакты контроллера.
На выход этого устройства выведены три полосы с обозначениями R, G и B, которые служат для подключения цветовых каналов светодиодной ленты к контроллеру.
Контакт +V – для общего плюсового провода.

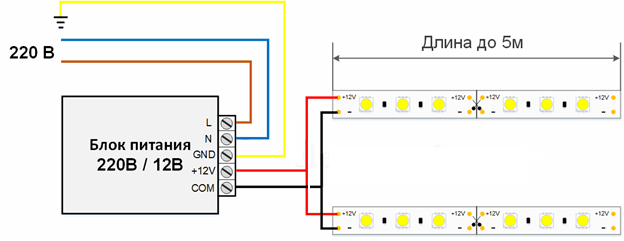

Если мощности блока питания и контроллера позволяют подключить RGB-ленту длиной до 10 метров, это можно выполнить, подсоединив к подходящим выходным клеммам контроллера по два провода, идущих на 2 различные ленты, соединив таким макаром их параллельно на контактах контроллера. Другими словами к одному контакту присоединяется сходу два провода. Но применять такую схему не рекомендуется. В случае ошибки при расчете мощности блока питания и контроллера может не хватить на дополнительную ленту.

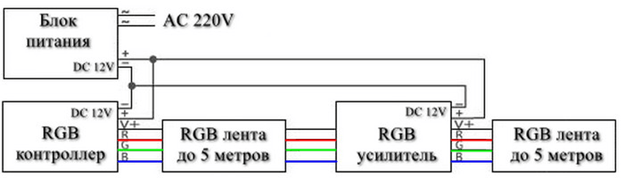

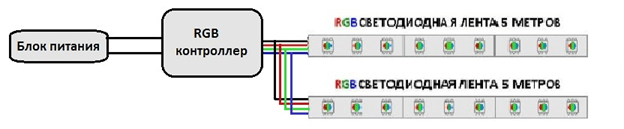

Схема подключения 2-ух лент по 5 метров через один блок питания и контроллер. Эти две ленты подключены параллельно контроллеру Внешний облик контроллера и подсоединяемых к нему проводов от 2-ух RGB-лент 2-ой вариант подключения 2-ух пятиметровых лент (с применением дополнительного блока питания и усилителя)
Последовательное подключение нескольких лент без применения дополнительного оборудования не применяется, так как в итоге падения напряжения на ленте более удаленные от регулирующей аппаратуры участки будут светиться очень слабо либо совсем не будут.
Для подключения светодиодной ленты длиной от 5 метров нужно на каждом участке применять усилитель и дополнительный блок питания. Усилитель – это устройство, усиливающий сигнал контроллера.
Если мощности блока питания и контроллера не хватает для подключения 2-ух и поболее лент, применяется схема подключения с усилителями и добавляются дополнительные блоки питания, надлежащие характеристикам каждой отдельной ленты.

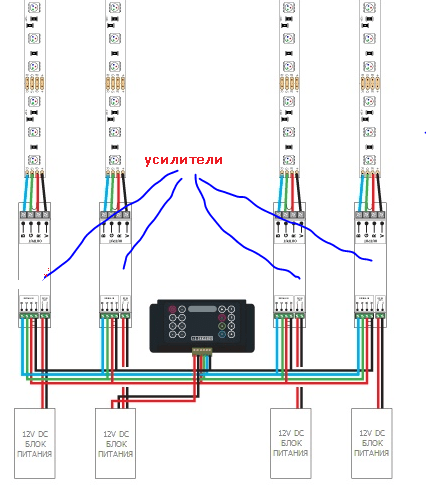

Подключение 4 RGB-диодных лент с внедрением собственного усилителя и блока питания для каждой ленты. Тут усилители присоединяются к контроллеру параллельно
При наличии у контроллера резерва мощности (в границах 30 процентов) имеется возможность сотворения цепи, исключающей использование усилителей. Любая лента к контроллеру подключается параллельно и устанавливается общий для всех девайсов мощнейший блок питания. Потому нужна принудительная вентиляция.
Это делает дискомфорт из-за шума, создаваемого вентилятором.

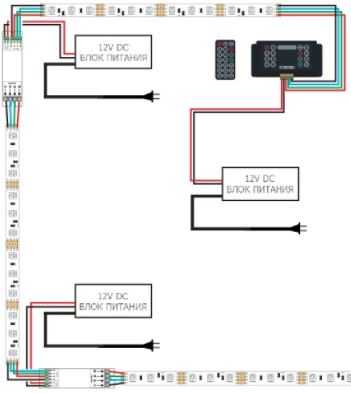

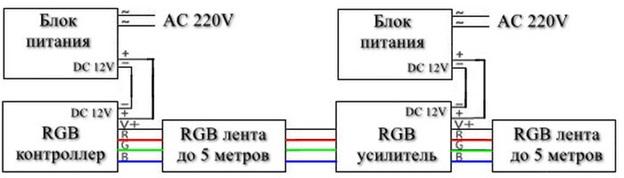

Прилагаемая схема объясняет, как подключить светодиодную ленту параллельно-последовательно.
Схема подключения светодиодной ленты параллельно-последовательно
Тут параллельно к контроллеру подключена только 1-ая RGB-лента.
Неважно какая такая присоединяется последовательно к предшествующей через усилитель.
Усиливающие приборы коммутируются с сетью 220 В через личные блоки питания.
Схемы подключения RGBW-лент подобны схемам соединения RGB-лент. Отличие заключается в необходимости использования RGBW-контроллера, у которого имеется дополнительный цветовой вывод «white» (белоснежный). При помощи таковой ленты можно создавать более достойные внимания цветовые решения.
Как верно подключить RGB ленту: пошаговая аннотация
Светодиодные ленты применяются в дизайне помещений, жилых домов и других построек. К примеру, подсветка потолка, пола, периметров помещений, мебели, фасада построек, бассейнов. В особенности обширно в маркетинговом бизнесе. К примеру, для наружной иллюминации торговых центров. В данной статье мы разглядим подключение RGB ленты для использования в домашних критериях.
Что такое RGB светодиодная лента

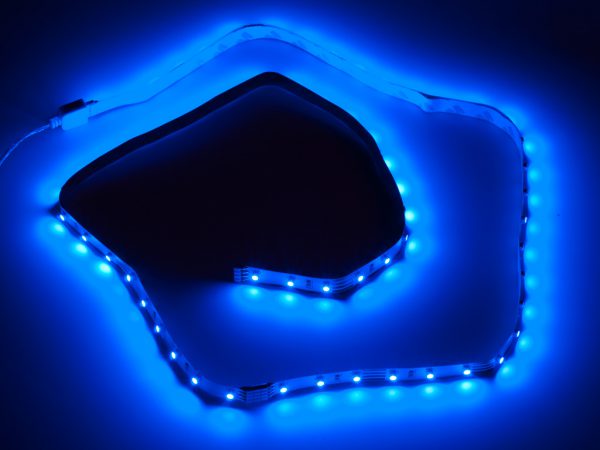

Лента со светодиодами RGB – это гнущаяся плата с несколькими светодиодами в ряд, любой из которых может выдавать один из 3-х цветов – красный, зеленоватый либо синий. Длина таких светодиодных линий стандартно 5 метров.
Что необходимо для подключения
- Лента со светодиодами.
- Блок питания.
- RGB-контроллер в комплекте с пультом управления (необязательно).
- RGB-усилитель (в некоторых случаях).
Прежде всего избираем блок питания. Включение полосы светодиодов впрямую в сеть 220в неприемлимо, она сходу перегорит. Они рассчитаны на напряжение 12 и 24 вольта и неизменный ток. БП конвертирует ток в сети (он, обычно, переменный) в неизменный и понижает напряжение. Свойства ленты написаны на этикетке.
БП советуем выбирать с припасом хотя бы 30%. Если свойства с лентой будут совпадать, то блок станет работать на износ, и срок его службы сократится.
RGB-контроллер подключается в цепи между БП и светодиодами. Он регулирует яркость и цвет светодиодов.
Если контроллер не нужен, то можно подключить к питанию впрямую. Тогда необходимо к «+» контакту блока (некоторые виды БП именуют драйверами) присоединить «+» проводок ленты. А к «-» драйвера сходу три цветовых провода.
В некоторых случаях для того, дабы верно подключить rgb ленту, нужно добавить в цепь усилитель. Об этом ниже.
Пользующиеся популярностью схемы подключения

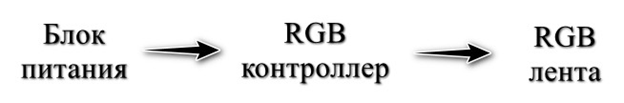

Стандартная схема (драйвер, контроллер, лента) время от времени усложняется RGB-усилителем. Таковой устройство наращивает сигнал. Он применяется в случаях, когда мощности контроллера недостаточна для всей светодиодной полосы.
Мощность усилителя рассчитываем по таковой формуле:
Где P-мощность усилителя, K – коэффициент припаса (равен 1,2).
Многие начинающие радиолюбители задумываются, что усилитель регулирует светодиодную яркость. Это не правильно.
Схема подключения без усилителя

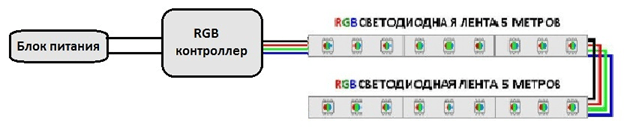

Данная схема подключения rgb ленты Некорректная.
так как участки ленты через каждые 5 метров должны подключаться только параллельно.
Это связано с тем, что, во-1-х, при последовательном соединении диоды потускнеют на конце участка из-за утрат. Во-2-х, токопроводящие дорожки светодиодной полосы не рассчитаны на огромную длину, они будут перенагреваться.
С усилителем
Когда мощность RGB очень высочайшая для контроллера, добавляем в цепь усилитель. Последовательность соединения такая: БП, контроллер, 1-ый участок ленты, усилитель, 2-ой участок.
Если суммарная мощность контроллера и усилителя не выше, чем у БП, используем такую схему:
В случае превышения мощности добавляем очередной БП, и собираем по следующей схеме:
К блоку питания

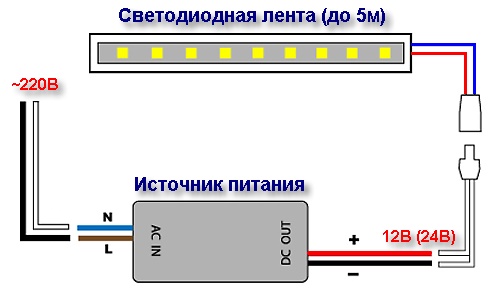

Когда юзеру не надо многорежимное управление, можно подключить rgb ленту впрямую к питанию. Два либо более участка соединяем параллельно:
Массивные светодиоды подключаются по-другому. Присоединяем к БП с 2-ух концов, как показано ниже:
Как подключить к контроллеру
Начинающие радиолюбители нередко задаются этим вопросом.
При покупке контроллера прежде всего обращайте внимание на сопоставимость черт с вашей светодиодной лентой. Написано в аннотации и на этикетке.
Контроллеры могут управляться одним из методов:
- Сеть Wi-fi. На телефоне либо планшете;
- Пульт управления
- Переключатель на стенке. Таковой вариант комфортен, если юзеру нет необходимости в нередких сменах режима работы светодиодов.
Порядок монтажа контроллера следующий:
- Присоединяем контакты конт-ла к выходам пониженного напряжения блока питания. Плюсовой контакт – красный, минусовой – черный.
- Светодиодную линию подключаем к контроллеру через VDD (плюсовой контакт) и R, G, B (они отвечают за управление цветами диодов).
Ориентируйтесь по таким схемам.

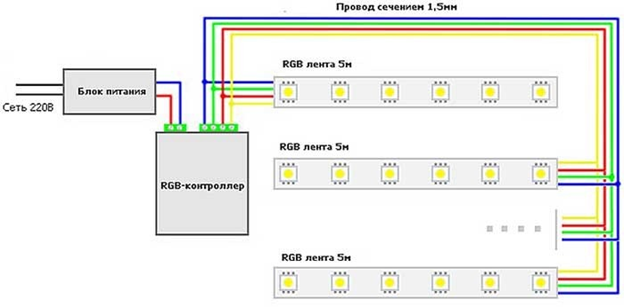

И поболее 5 метров:
Как укоротить ленту
Если линия RGB имеет огромную длину, то можно укоротить. Для этого размечены особые места, которые можно обрезать без повреждения цепи.
Обычные ошибки при подключении
Мы собрали ТОП-ошибок при сборке RGB светодиодной ленты:
- Выбор слабенького блока питания, с мощностью «впритык». Дело в том, что потребляемая светодиодами мощность колеблется при работе, то в плюс, то в минус. Припас БП советуем 30% либо больше.
- Установка без теплоотвода. При мощности более 25 ватт/метр светодиоды сильно нагреваются, поэтому для них нужен теплоотводящий материал. Подойдет в таком случае дюралевый профиль. По другому диоды равномерно растеряют мощность, а позже и выйдут из строя.
- Неправильная последовательность подключения. Напоминаем: блок питания – контроллер – лента – усилитель – лента. Все другие схемы (без контроллера и/либо усилителя) смотрите выше.
Увлекательное видео по теме:
В заключение
