Покупка посудомоечной машины — только часть задачи, нужно ее еще подключить и поставить в более комфортное место. Можно, естественно, заплатить средств и вызвать мастера, но дело это не так сложное, дабы нельзя было совладать без помощи других. С другой стороны, подключение посудомоечной машины просит хоть малых познаний электрики, также канализации и водопровода. Если есть хоть некоторые представления об этих отраслях, можно попробовать установить посудомойку своими руками.
Порядок действий
Если вы приняли решение подключить посудомоечную машину своими руками, нужно иметь точный порядок действий. Тогда никаких неожиданностей не будет. Еще до начала монтажа нужно позаботиться о наличии отдельной полосы электропитания, которая идет впрямую от щитка. Подключение в тройники и переноски производителями не одобряется. В данном случае гарантийные обязательства не поддерживаются. Розетка подабающая быть отдельной, с неотклонимым рабочим заземляющим контактом. Если розетка есть, порядок подключения посудомоечной машины таковой:
- Подключение сливного шланга к канализации.
- Подключение шланга подачи воды (заливного) к системе водоснабжения.

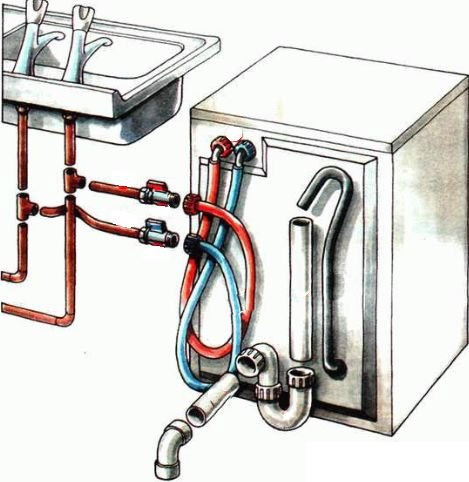

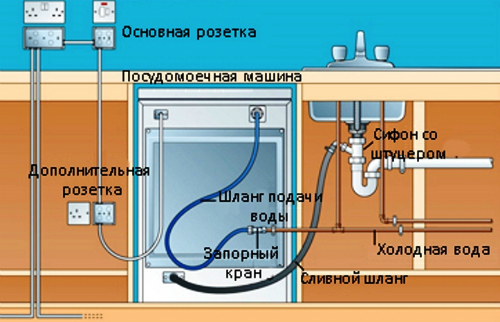

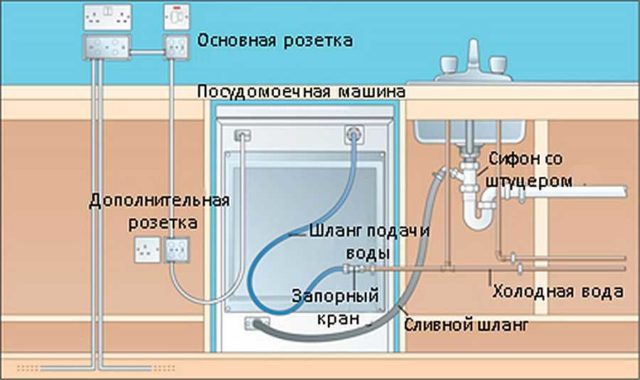

Схема подключения посудомоечной машины к коммуникациям
Если посудомойку заполучили в холодное время года, перед включением ее в сеть, она должна постоять в помещении некоторое время. Ее можно и необходимо распаковать, но включать в сеть не нужно. Следует начинать испытания уже после того, как она нагреется до комнатной температуры и высохнет конденсат, который может образоваться при резкой смене температур.
Подключение посудомоечной машины к электричеству: характеристики электрической полосы
Посудомоечная машина во время нагрева воды потреблять может до 2,5-3,0 кВт электроэнергии. Потому для ее подключения нужна отдельная линия электропитания. Так как в процессе применяется вода, техника несет внутри себя потенциальную опасность, потому на полосы должен стоять автомат защиты, который в случае КЗ (недлинного замыкания) отключит электропитание. Дабы обеспечить свою безопасность, нужна установка УЗО, который порвет цепь при пробое изоляции. Другими словами, подключение посудомоечной машины к электричеству может быть к выделенной полосы, на которой установлен автомат защиты и УЗО либо заменяющий их дифавтомат.

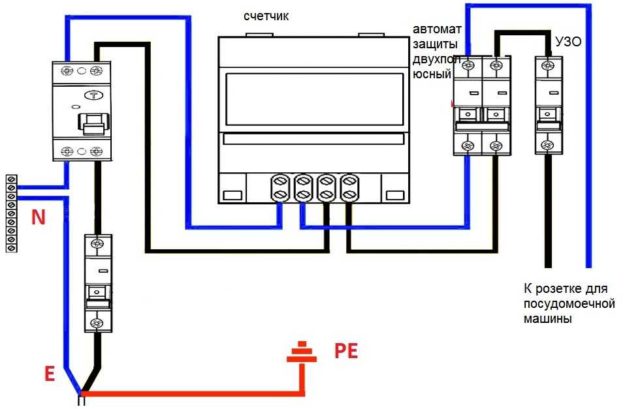

Схема полосы электропитания для посудомоечной машины
Номиналы защитных устройств и сечение кабеля
Номиналы автомата защиты и УЗО для подключения посудомойки числятся зависимо от потребляемого тока, но, почти всегда есть два варианта:
- Защитный автомат на 16 А и УЗО на 25 А с током утечки 10 мА. В данном случае сечение жил кабеля должно быть 2,5 мм².
- Номинал автомата защиты — 10 А, УЗО — 16 А (ток утечки тоже 10 мА), сечение жил кабеля — 1,5 мм².
Вероятны оба варианта. 1-ый взят с приличным припасом по мощности, проводка будет работать на минимуме нагрузки, но обойдется такая линия дороже. 2-ой вариант наименее накладный в финансовом плане и он тоже более чем работоспособен (наибольшая допустимая нагрузка 4,1 кВт, чего более чем довольно, так как средняя потребляемая мощность посудомоек 2,1-2,5 кВт). Но, при покупке кабеля, мерьте сечение жил. К огорчению, при заявленном сечении в 1,5 мм², можно попасть на 1,2 мм² и даже меньше, что в данной ситуации неприемлимо.
Розетку можно вывести выше уровня столешницы, что комфортно, но безобразно. 2-ой вариант как на рисунке: понизу чуток выше уровня пола
Еще по характеристикам автомата:
- Лучше избрать двухполюсный, дабы в случае аварийной ситуации отключилась сходу и фаза, и ноль.
- Для квартир и домов с отреставрированной проводкой отключающая способность автомата должна быть С (на корпусе написано С10 либо С16), для старенькой проводки и питании от воздушки лучше брать В (В10 либо В16 зависимо от избранного варианта).
Какую розетку поставить для посудомойки
Несколько слов о розетках. Для подключения массивных потребителей, которым и является посудомоечная машина, рекомендуются силовые, а не обыденные электроустановочные изделия. В данном случае можно рассчитывать на то, что розетка не оплавится даже после пары лет эксплуатации.

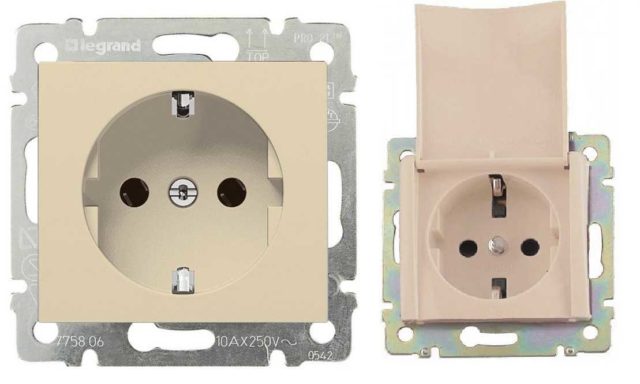

Силовые розетки LEGRAND 774322 (с крышкой) и 774320 на 10/16 А
Силовые розетки выбирают не по внешнему облику, а по току, на который они рассчитаны. Для большинства моделей посудомоечных машин наибольший потребляемый ток будет не выше 11 А, так что можно брать силовые розетки на 10/16 А. В таком случае электрическое подключение посудомоечной машины будет изготовлено по всем правилам, производитель должен будет поддерживать собственные гарантийные обязательства.
Подключение к канализации
Подключить слив посудомоечной машины лучше в сточную канаву. Выполнить это можно хоть каким легкодоступным методом. Если есть отдельный отвод в канализационной трубе, сливной шланг опускают туда, герметизируя место соединения с помощью специальной силиконовой вставки. При ее покупке следует знать поперечник отвода, поперечник сливного шланга. Вставка просто ставится в раструб отвода, с другой стороны вставляется шланг. Никаких дополнительных мер по герметизации соединения не нужна, так как герметизация происходит за счет эластичности материала.
Если отдельного отвода нет, слив посудомоечной машины выводят в сифон раковины. Для этого есть особые сифоны с боковыми отводами, в которые и вставляют сливной шланг посудомойки. Так как эти сифоны современные, то подключение также проходит до боли просто: шланг вставляется и все. Для большей надежности место соединения можно дополнительно уплотнить фум-лентой, но обычно этого не делают.

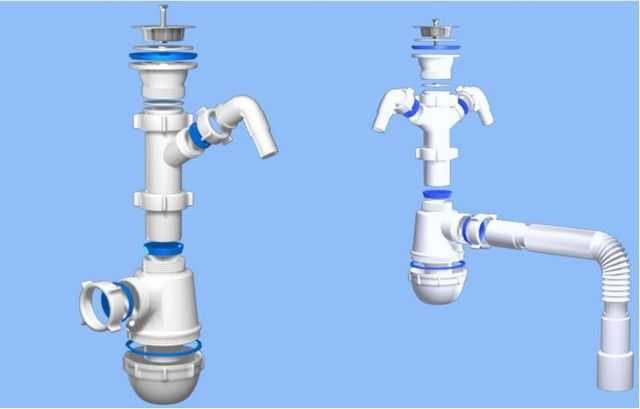

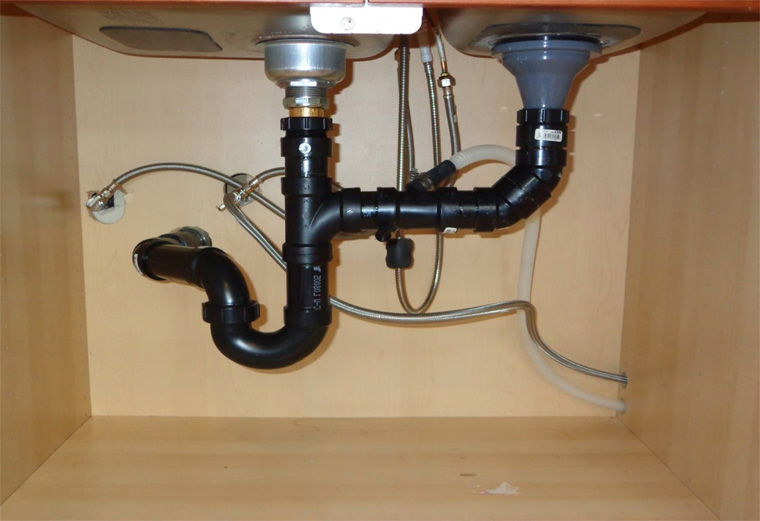

Сифоны для подключения к канализации домашней техники (в том числе посудомоек)
Подключение посудомоечной машины к канализации нужно выполнить так, дабы шланг малость провисал в виде буковкы V. При наличии такового перелива меньше возможность того, что стоки из канализации попадут в посудомойку. 2-ой вариант более надежный, но он вероятен при достаточном припасе сливного шланга и наличии свободного места. В данном случае его приподнимают над местом входа в сифон, закрепляя петлю особым держателем (на рисунке ниже слева). Направьте внимание, что шланг нужно расположить так, дабы других петель и заломов не было. Во всех этих местах застаивается вода, которая потом начинает сильно «пахнуть». Если шланг оказался очень длинноватым, его можно укоротить.

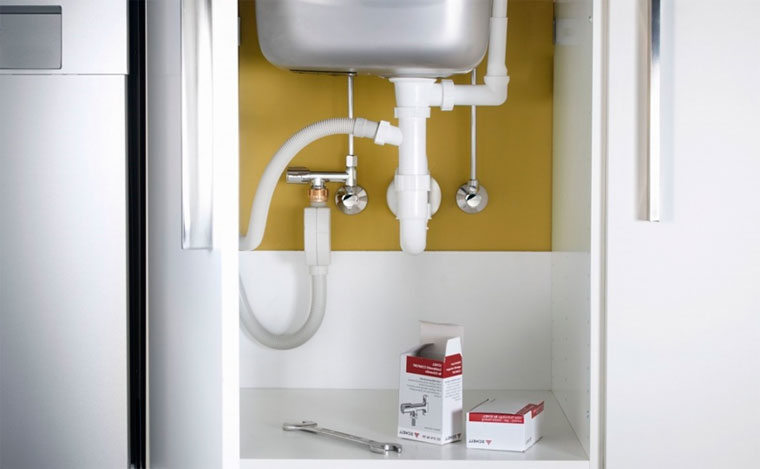

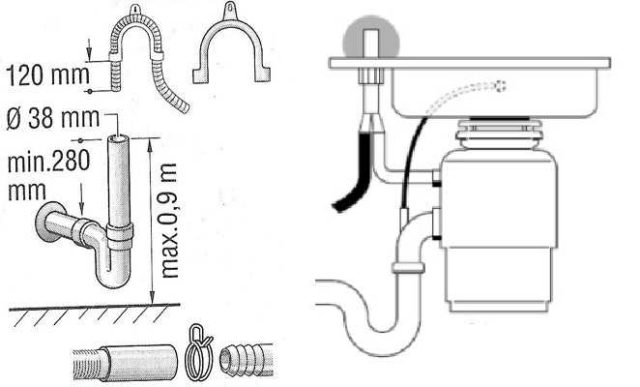

Методы подключения слива посудомоечной машины к канализации
Время от времени вход в сточную канаву находится далее, чем позволяет выполнить подключение штатный шланг. В таком случае может быть наращивание сливного шланга, но его длина не должна превосходить максимально допустимое расстояние до слива, которое указывается в технических свойствах. И вообщем, лучше избрать место для установки посудомойки так, дабы шланг удлинять не пришлось. Так помпа гарантированно проработает подольше.
Как подключиться к водопроводу
Для подключения посудомоечной машины к водопроводу подойдет неважно какая оконечная точка — отвод к крану, смесителю и т.д. Если отвода нет, придется разрезать магистраль, вставлять тройник (либо штуцер с краном), к которому потом подключать подающий шланг посудомойки.
Можно подключиться к хоть какому отводу

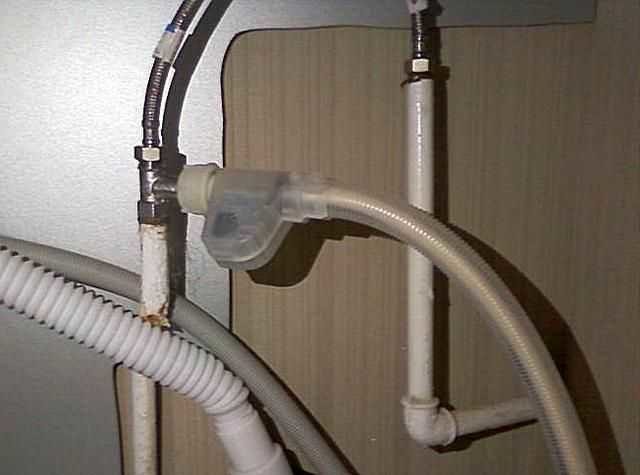

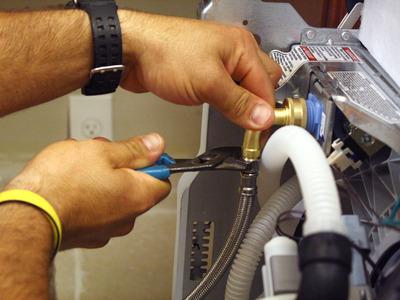

При подключении посудомоечной машины к водопроводу, к сделанному отводу подключают заливной шланг. На отвод устанавливается кран, потом фильтр (хотя бы грубой механической чистки) и только после чего подсоединяется шланг от посудомойки. Фильтр очень желателен. Он стоит не настолько не мало, а может спасти от необходимости раннего ремонта. Также нужен и кран — дабы была возможность по мере надобности перекрыть подачу воды конкретно на посудомоечную машину, а не отключать воду во всей квартире либо доме.
Все соединения можно подмотать фум-лентой либо по старинке применять упаковочную пасту и льняную подмотку. Затягивать соединения лучше руками, прилагая отличные усилия. Ключ в данном деле небезопасен, так как можно перетянуть. После того, как подключение посудомоечной машины к водопроводу окончено, плавненько открываем кран, подавая воду. Если соединения не мокнут, все нормально, можно проводить тестовый пуск машины.
Установка посудомойки на место
Завершающий шаг подключения посудомоечной машины — установка ее на неизменное место. Если машина отдельностоящая, ее ставите на выбранное место, с помощью уровня выставляете ровно. Инспектировать нужно как по вертикали, так и по горизонтали. Для выставления есть регулируемые по высоте ножки. Контролируя положение уровнем, с помощью этих ножек корректируем положение корпуса. Эту функцию нужно проводить кропотливо, так как от этого зависит качество мытья и сушки посуды. При криво выставленной машине, струи воды попадают не в те места, где они должны быть, из-за чего посудомойка ужаснее моет посуду. Еще одна проблема при неверном положении машины — не будет на сто процентов удаляться вода, из-за чего будет ужаснее высыхать посуда.

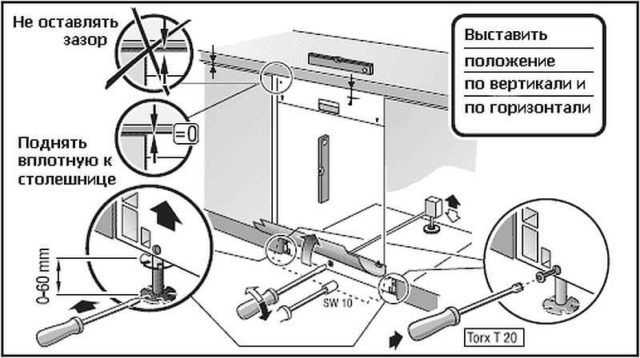

Встроить посудомойку в шкаф: начинаем с выставления высоты и уровня
При установке полновстраиваемой посудомоечной машины принципиально верно ее выставить. Если шкаф заказывали когда вы уже избрали модель, для вас сделают его по характеристикам корпуса. Обычно оставляют зазоры по 5 мм с каждой из сторон, дабы была возможность задвинуть машину. При выставлении ее по уровню, ее поднимают так, дабы она вершиной уперлась в столешницу. Дабы встроить посудомоечную машину, ее поднимают до подходящего уровня с помощью регулируемых ножек. Если шкаф оказался очень высочайшим, на дно либо под ножки уложите ДСП, но зазоров быть не должно.
После того как встраиваемая машинка выставлена по высоте и уровню, ее можно закрепить. Почти всегда есть несколько отверстий по краям и в высшей части корпуса. Также в комплектации есть пара креплений. Через боковые отверстия крепим посудомойку к боковым стенам шкафа. Потом крепления прикручиваем одной стороной к корпусу посудомойки, с другой — к столешнице. Очень уделять внимание выбору крепежа не стоит. Эта фиксация больше нужна для убежденности, так как посудомоечная машина и без крепления стоит и никуда не двигается.
Подключение посудомоечной машины встраиваемого типа происходит до ее установки в шкаф
Могут появиться вопросы при установке полно-встраиваемой посудомоечной машины в шкаф, который оказался очень широким. Это случается, если агрегат приобрели после того, как заказали кухонный гарнитур. Есть несколько вариантов решения трудности. 1-ый — прикрутить к боковинам планки — впереди и сзади, а уже к планкам фиксировать корпус. 2-ой метод — из ламинированного ДСП выполнить фальш-боковины. Толщину ДСП подобрать нужно так, дабы ширина проема была больше ширины машины на 10 мм либо около того. Прикрутить «вторичные» боковины к каркасу шкафа, а к ним закрепить корпус машины. 2-ой метод более затратен по деньгам, но в данном случае нет зазора, в каком накапливается мусор, пыль и д.т.
В этом разделе даны примерные советы. Точно все описано в аннотации к машине. Там же вы отыщите рисунки, наглядно иллюстрирующие процесс. Не поленитесь, прочтите.
Как подключить посудомоечную машину к воде, канализации, сети
В статье мы поведаем, как подключить посудомоечную машину своими руками, какие инструменты пригодятся для работы. Ведь перед тем как вынуть зияющую посуду из бункера, необходимо верно установить технику.
Самостоятельная организация работ
Посудомойки могут быть малогабаритные (настольные), встраиваемые и отдельностоящие. Все отдельностоящие модели (малогабаритные и полноразмерные) подключаются идиентично. У интегрированных ПММ единственное отличие — это метод установки. Машина помещается в шкаф либо нишу, дополнительно крепится к стенам.
Технику только доставили на дом? Немного потрясите упаковку, дабы узнать сохранность машины. Там не должно ничего щелкать, скрипеть, перекатываться.
При подключении посудомоечных машин «Сименс», «Ханса» (Hansa), «Индезит» сначала поглядите в аннотацию. Прокрутите в голове место для установки на кухне. Если вы заблаговременно не предугадывали шкаф для техники в гарнитуре, тогда выбирайте место поблизости от мойки.
Спецы не советуют удлинять наливной и сливной шланг. Это делает нагрузку на насос и наращивает возможность протечки.
Можно приступать к подготовке инструментов и деталей.

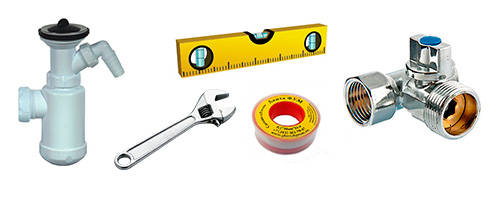

Инструменты и комплектующие
Что пригодится для подсоединения к водопроводу и канализации:

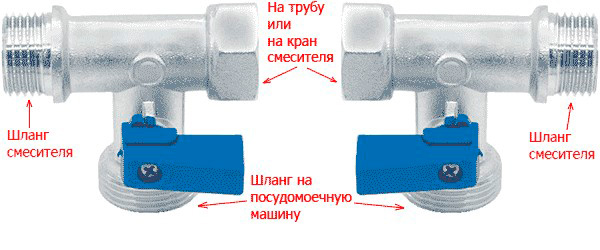

- Тройник из латуни считается самым надежным. Лучше, дабы к нему крепился запорный вентиль. Можно приобрести краник раздельно.
- Сифон с 2-мя выводами, дабы сразу подключить стиралку и посудомойку.
- Фум-лента для герметизации соединений.
- Хомуты для укрепления подсоединенных шлангов.
- Прокладки.
- отвертки шлицевые и крестовые;
- гаечный ключ;
- кусачки;
- уровень.
Для подведения электричества:
- гидростойкая розетка;
- стабилизатор напряжения;
- дифавтомат.
Для установки крепежей пригодится дрель и болты.
Также необходимо учесть некоторые особенности отдельных марок:
- У «Бош» чувствительный впускной клапан, потому непременно подключайте проточный фильтр.
- Посудомоечные машинки «Сименс» требовательны к креплениям.
- «Электролюкс» не терпят наклона в сторону даже на несколько градусов.
Как верно подключается ПММ? Принципиально соблюдать последовательность:
- поначалу подключение осуществляется к сливу;
- потом к водопроводу;
- к электросети.
После чего проводится пробный пуск. Потом интегрированная техника устанавливается на место.
Организация слива
Начните с установки сифона. Дабы подсоединить посудомойку и стиралку совместно, подключите сифон с 2-мя выводами. Как все будет готово, соедините конец шланга и носиком сифона. Закрепите соединение хомутом.
- Сделать перегиб в месте соединения со штуцером. Это поможет избежать возвращения сточных вод назад в бункер.
- Сделать колено снизу, которое поможет избежать противных запахов.
Принципиально! Длина сливного шланга не должна превосходить 1,5-2 метра.
Работа с водопроводом
Обусловьтесь, к какому водопроводу подключается ваша модель машины. Это может быть только холодный либо и жаркий, и холодный водопровод.
Последовательность выполнения работ:
- Перекройте подачу воды.
- Отсоедините шланг смесителя от водопровода.
- Установите латунный либо бронзовый тройник.
- К одному выводу подсоедините смеситель.
- На другой вывод установите проточный фильтр, а потом шланг посудомойки.
- Герметизируйте соединения «фумкой», наматывая ленту 10-15 раз по резьбе.
Некоторые юзеры желают сберечь электричество, выполняя подключение ПММ к жаркой воде. Но это можно быть небезопасно. К тому же жаркий поток подается с примесями ржавчины и маленьким мусором.
Модели, которые специально оборудованы для работы с жарким водопроводом, имеют в комплекте особый шланг. Он устойчив к высочайшим температурам.
Сетевое подключение
В старенькых домах проводка и розетки не подготовлены к использованию сильной техники. Желаете продлить срок службы посудомойки? Тогда организовывайте правильную проводку. Самому совладать с такими работами трудно. Лучше обратиться к проф электрику.
Какие работы необходимо провести:
- проштробить в стенке выемку;
- проложить трехжильный медный провод;
- организовать влагостойкую розетку евро типа с заземлением;
- выполнить соединение через дифавтомат.
Очень осторожно необходимо действовать, при подключении плиты посудомойки и духовки. Некоторые встраивают посудомоечные машины под варочной панелью.
- Подключать технику через тройники, переноски, удлинители.
- Располагать розетку выше 45 см от пола.
- Включать вилку ПММ в одну розетку с плитой.
Осталось запустить тестовую мойку, и можно загружать посуду. Данное видео поможет для вас в подключении ПММ:
Как подключить посудомойку к водопроводу и канализации без помощи других?
Нужный устройство на кухне – посудомоечная машинка. Она помогает сберегать воду, ценное время, которое можно издержать на настоящий отдых, общение с семьей, занятия домашними делами. Если семья большая и все обожают смачную домашнюю пищу, к концу денька накапливается много посуды, оставшейся от изготовления и потребления еды.
Этот превосходный устройство просто управится с задачей мытья посуды, качество мойки изумит требовательную хозяйку. Когда машинка куплена, ее необходимо установить, подключить. Ниже представлена пошаговая аннотация, которая даст подсказку, как подключить посудомоечную машину своими руками к водопроводу, холодной, жаркой воде, канализации, электричеству, как верно избрать место, как встроить технику.

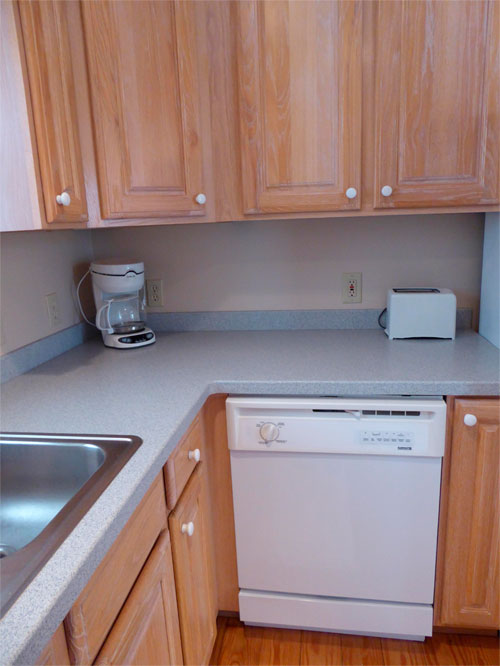

Посудомоечная машинка на кухне
Посудомойки завоевывают огромную популярность и нередко встречаются в квартирах, домах. Мытье посуды в машинке комфортно, комфортабельно. Устройство позволяет сберечь потребление воды и электроэнергии, нужной для нагревания воды. Логично, что посудомойка находится в почти всех домах либо запланирована на наиблежайшее приобретение. Наилучший момент принять решение о покупке данного устройства – ремонт кухни.
Если место определено и подготовлено, установить машинку можно в хоть какое время. Монтажные работы не сложны, их можно удачно выполнить без помощи других. Что необходимо для подключения посудомойки?
Посудомоечная машинка не просит подключения специальной установки. После установки машинки предстоит выполнить подключение к главным сетям:
- электричеству,
- водопроводу,
- канализации.
В некоторых случаях можно подключить устройство к жаркой воде, но не все модели позволяют выполнить таковой метод, это должно быть обозначено в аннотации.
Подготовка места установки
Поначалу следует обусловиться с расположением техники. Место размещения лучше заблаговременно предугадать в дизайне кухни, но можно просто установить ее когда угодно, если вблизи находятся нужные сети: водопровод, сточная канава, электричество.
Сбалансированный вариант расположения – около раковины. Перед покупкой нужно оценить объем места, имеющийся в распоряжении, так как техника предлагается в разных размерах. Дабы получить дополнительное место, стоит отрешиться от 1-го кухонного шкафа.

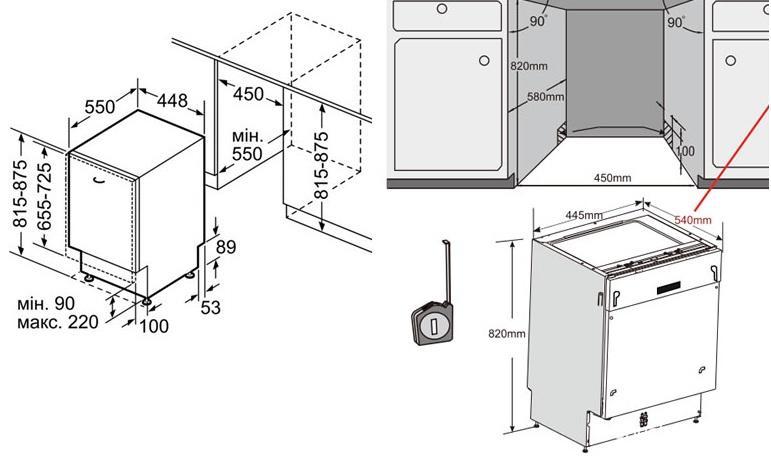

Отдельностоящие модели имеют стандартную ширину:
Стандартная глубина – 60 см, высота – 85 см. Почти всегда, машинки обустроены ножками, позволяющими выполнить маленькую регулировку (поднять, опустить на 2-4 см). Некоторые отдельностоящие модели позволяют выполнить установка под столешницей кухонного гарнитура, у них снимается верхняя крышка. Подобные габариты имеют встраиваемые машинки.
Установка и подключение встраиваемой машинки востребует большой точности в измерении места монтажа. Встраиваемый вариант необходимо предугадать на шаге заказа кухонной мебели. Когда машинка встроена, хоть какое вмешательство затруднено либо нереально.
Увлекательное решение – малогабаритная посудомойка, устанавливающаяся на кухонном столе. Малогабаритная модель припоминает по внешнему облику домашнюю микроволновую печь, не просит много места. Малогабаритные приборы дополнят небольшую кухню, где стандартный размер техники поставить нереально. Малогабаритные модели приобретают жильцы съемных квартир, бездетные пары, холостяки.
К какой воде можно подключать?
Машинку необходимо подключить к водопроводу, обычно к холодной воде. Некоторые модели могут применять жаркую воду при 60 °С. Но рентабельность такового варианта видна в следующих ситуациях:
- вода греется за счет применения других источников энергии (солнечные коллекторы, термические насосы);
- жгучая вода подается котлом либо газовым обогревателем, можно мало сберечь, ведь энергия от сжигания газа стоит дешевле, чем электричество;
- вода греется котлом на жестком горючем, камином с водяной рубахой.
Внедрение жаркой воды полезно если сгорит тэн, замена данной комплектующей детали обходится недешево. К огорчению, в современной технике запчасти служат не очень длительно, продаются в сборе, узлом, потому замена обходится дорого. Как указывает опыт создателя статьи, данное правило применимо к малоизвестным и пользующимся популярностью брендам, присутствующим на рынке домашней техники.
Перед подсоединением к водопроводу необходимо убедиться, что вода:
- не очень жесткая,
- не содержит огромного количества железа, марганца.
Какая твердость допустима?
- если общая твердость составляет наименее 7 по шкале жесткости – нет необходимости применять кондюк – вода считается мягенькой;
- если общая твердость превосходит 7, следует применять умягчение воды.
При нагреве, соединения, находящиеся в воде, распадаются на нерастворимые карбонаты, образующие накипь (явление, отлично известное людям, использующим электрические чайники).
Завышенная твердость воды может:
- разрушить устройство,
- существенно понизить качество мойки.

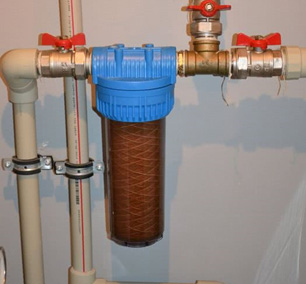

Для понижения жесткости нужно установить надлежащие магистральные фильтры на входе водопровода в квартиру либо конкретно перед техникой.
Подключение к водопроводу
Подсоединение воды к посудомоечной машине можно выполнить без помощи других. Любая машинка вооружена шлангом для подачи воды. Зависимо от производителя шланги имеют длину:
Если в полученной модели шланг очень маленький, необходимо приобрести удлиненную версию. Не рекомендуется продлевать водяные шланги методом их соединения вместе, это может привести к утечке воды на соединениях.
Обычный метод, подключить к воде посудомойку – под раковиной. Подходят для данных соединений гибкие шланги высокого давления, которые необходимо скрыть в шкафу раковины (шланг идет в комплекте к машинке).
Для подключения нужно
- Отключить главный кран подачи воды в квартире.
- Раскрутить трубу.
- Вода подается к раковине по 2 трубам (холодная и жгучая). На трубу с холодной водой устанавливается тройник с краником для машинки. В случае подключения посудомойки к жаркой воде, аналогичный тройник устанавливается на трубе с жаркой водой.
- Прикручиваем шлаг высокого давления к кранику и к машинке.
Проверка плотности системы
После монтажа труб нужно проверить плотность системы. Плотность проверяется методом открытия головного крана в квартире, а потом после первого пуска машинки.
Принципиально проверить давление в системе водопровода. Для работы устройства довольно обеспечить подачу воды в объеме более 10-15 л/мин, давление воды обязано иметь значение, обозначенное изготовителем (спектр: 0,1-1 МПа).
Как установить посудомоечную машину без помощи других, видео
Подключение посудомойки к канализации – варианты
Большая часть посудомоек имеют собственные шланги, трубки для слива использованной воды. У них различная длина, но трубу для оттока по мере надобности необходимо удлинить, сохранив нужную плотность.
Внимание! Дабы в посудомойке не появлялись противные запахи принципиально обеспечить удаление сточных вод при должном уклоне.
Если канализационная система осуществляется с нуля, следует держать в голове – поблизости места размещения устройства должен находиться выход к канализации поперечником более 4 см, желательно с впускным отверстием, направленным ввысь, может быть, горизонтально выходящим из стенки. Согнутый конец гибкого дренажного шланга, которым обычно снабжена машинка, необходимо поместить в сливную трубу и закрепить на стенке специальной ручкой, дабы не выпадал.
Подсоединение к канализации, фото
Можно применять специальную резиновую пробку с отверстием для шланга либо пластмассовым соединением канализации с 1/2-дюймовым соединением для присоединения дренажного шланга.
Если нет канализации, к которой можно конкретно подсоединить посудомойку, можно применять сифон раковины. Будет нужно поменять верхний штуцер сифона на тройник для подключения с боковым соединением. Конструкция некоторых сифонов включает штуцер-тройник для монтажа сливной трубы, тогда не придется ничего дополнительно устанавливать. Это соединение применяется для монтажа сливного шланга. Для увеличения плотности соединений необходимо дополнительно применять хомуты.
Малая высота сливного шланга составляет 40 см. Высота сливного отверстия обычно указана изготовителем в инструкциях. Соблюдение данного наклона защитит от ненужных запахов из канализационных труб.

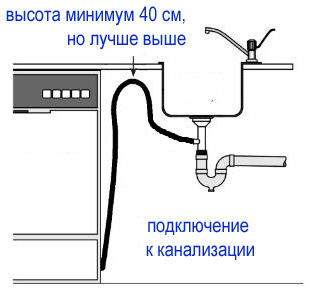

Схема. Высота слива – правила установки
Подключение к электричеству
Все устройства, доступные на рынке, работают при номинальном напряжении 220 В, имеют электрический кабель с вилкой.

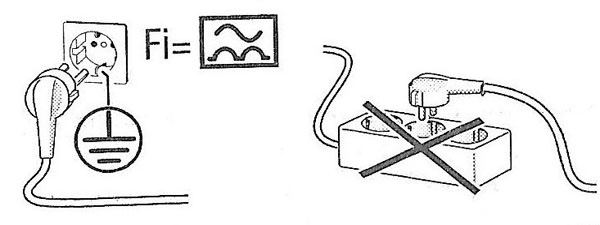

Принципиально! Розетку нужно заземлить.
Стоит направить внимание, что из суждений безопасности при подключении к электросети делать нельзя. Посудомойки обустроены системой, прерывающей подачу воды, когда появляются нарушения в работе техники, внутренние протечки.
Что делать нельзя!
- Нельзя применять удлинитель. Согласно правилами техники безопасности, машинку следует подключать конкретно к розетке с заземлением.

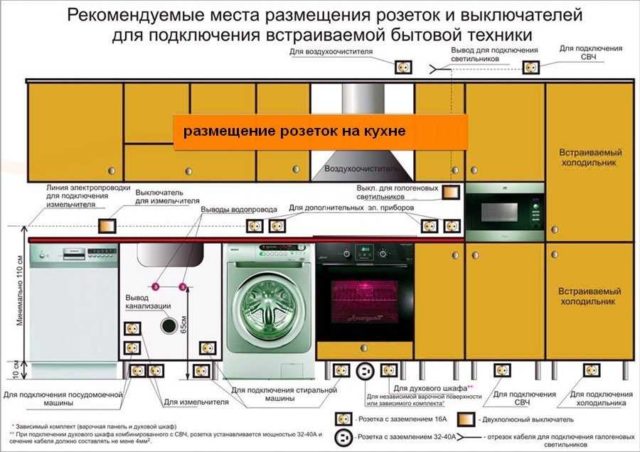

- Размещение розеток. Если техника устанавливается вблизи с раковиной, вблизи находится электрическая розетка, и существует опасность контакта с водой. Следует обеспечить безопасность – разглядеть вопрос установки гидростойкой розетки. В особенности этот вопрос важен, если в доме живут малыши.
Используя приведенные выше правила, можно своими руками просто подключить посудомойку к сетям. Будет нужно малость сноровки, простые инструменты, тройник, краник. Установка посудомойки не непростой, принципиально точно следовать советам. Если стоит задачка выполнить установка мастерски, предупредить неожиданное затопление квартиры, лучше доверить работу водопроводчику.
