Подключить люстру на два выключателя

Подключение осветительных устройств кажется легкой задачей. Казалось бы, чего здесь сложного – подключить два провода, идущих из потолка? Но время от времени перед домашним мастером встает внезапная неувязка: что делать, если в люстре не два, а три провода? Как и куда их подключать? Попробуем разобраться в этом вопросе.

Подключение люстры с 3-мя проводами своими руками

Нужный инструмент

Для правильного подключения люстры для вас пригодятся:

• Индикаторная отвертка либо указатель напряжения;
• Мультиметр;
• Пассатижи;
• Ножик;
• Клеммная колодка на три клеммы;
• Изолента.

Также для вас нужны будут стремянка либо устойчивая подставка, маркер, лист бумаги и паспорт на осветительный устройство.

Определение предназначения проводов в люстре

Самое обычное – это пользоваться электрической схемой, которую можно отыскать в паспорте на осветительный устройство. Там обычно бывает обозначено предназначение всех проводов и порядок их подключения. По принятым эталонам цветовая маркировка проводов должна быть выполнена так:

• Белоснежный либо карий провод – фаза;
• Синий провод – ноль;
• Желто-зеленый провод – защитный заземляющий.

Если документация на люстру отсутствует, и цветовая маркировка проводов не показывает совершенно точно на их принадлежность, нужно найти их предназначение при помощи мультиметра.

Для этого мультиметр нужно установить в режим прозвонки и краткосрочно закоротить щупы. При всем этом раздастся звуковой сигнал, свидетельствующий о том, что предел измерений избран верно, а устройство исправен.

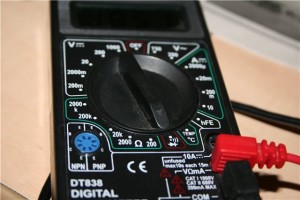

Мультиметр для прозвонки проводов

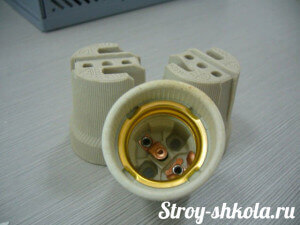

Выкручиваем из люстры патрон

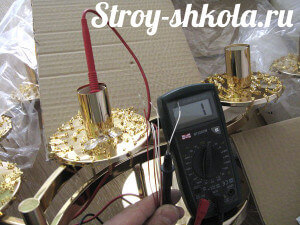

Разработка определения нулевого провода при помощи мультиметра

Подключение двухконтурной люстры к электросети

Дабы верно подключить люстру с 3-мя проводами, два из которых фазные, нужно оглядеть выключатель и выходящие из потолка провода. Самый обычный случай – когда выключатель двухклавишный, а из потолка выходят три провода. Найти предназначение этих проводов можно так:

1. Возьмите индикаторную отвертку либо указатель напряжения.
2. Включите обе кнопки выключателя.
3. Попеременно прикоснитесь указателем напряжения к зачищенным концам всех 3-х проводов. При соприкосновении с фазными проводами зажгется лампочка на указателе напряжения.
4. Отметьте фазные провода маркером.
5. Отключите выключатель. Проверьте все три провода снова. Лампочка зажигаться не должна!
6. Подключите попеременно фазные провода люстры к отмеченным фазным проводам проводки, также соедините нулевые провода. Соединение создают при помощи клеммной колодки либо на скрутку с внедрением изолирующих колпачков либо изоленты.
7. Инспектируют работу люстры, попеременно включая обе кнопки.

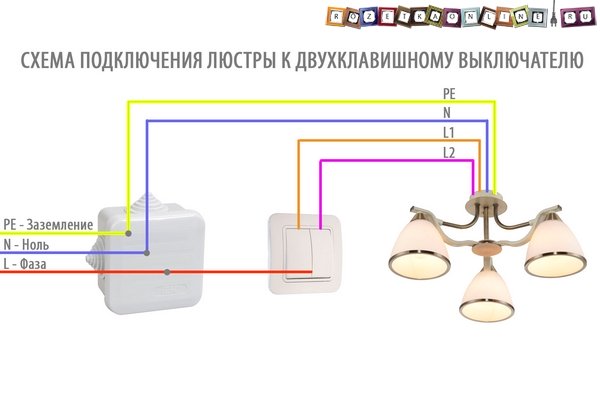

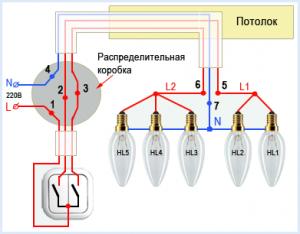

Схема подключения люстры к сети

Если выключатель одноклавишный и из потолка выходит только два провода, то нужно проверить их при включенном выключателе указателем напряжения и отыскать фазный и нулевой провода. Фазные провода люстры соединяют между собой и с фазным проводом проводки, нулевые провода также соединяют. Инспектируют включение и отключение люстры.

Если выключатель установлен одноклавишный, а провода в проводке три, нужно узнать предназначение третьего провода. Для этого включают выключатель и инспектируют на всех проводах наличие напряжения. Если фаза находится на 2-ух проводах, означает необходимо поменять выключатель надвухклавишный, и люстру можно будет подключить по трехпроводной схеме. Если фаза лишь на одном проводе, а 3-ий провод имеет желто-зеленую изоляцию, то подключение создают как в прошлом случае: оба фазных провода люстры подключают к фазному проводу проводки, а заземляющий проводник изолируют и убирают.

Определение напряжения на проводах при помощи электро-отвертки

Подключение люстры с заземляющим проводом

Если осветительный устройство имеет железный корпус, его нужно заземлить. В новых квартирах все электросети, в том числе и осветительные, по эталонам обязаны иметь заземляющий проводник желто-зеленого цвета. Если ваша сеть соответствует этому требованию, то для подключения люстры довольно соединить провода с соответственной цветовой маркировкой при помощи клеммной колодки либо на скрутку.

Если же сети старенькые, а изоляция всех проводов имеет однообразный цвет, то следует действовать в таковой последовательности:

1. Определяют количество и предназначение проводов, выходящих из потолка. Если провода два, то включают выключатель и указателем напряжения находят фазу и ноль. Отключают выключатель и присоединяют провода к подходящим проводам люстры, а заземляющий провод у люстры изолируют.
2. Если провода три, то поступают аналогичным образом. Если в сети два отдельных контура и двухклавишный выключатель, то фазные провода проводки объединяют и соединяют с фазным проводом люстры, нулевые провода проводки и люстры также соединяют, а заземляющий – изолируют.

Техника безопасности

При подключении всех электроприборов нужно соблюдать осторожность. Все подключения и присоединения необходимо проводить только при отключенном выключателе после проверки отсутствия напряжения на проводах. Места скруток изолируют при помощи особых колпачков либо изоленты. Если вы сомневаетесь в том, что можете подключить люстру с 3-мя проводами верно, лучше доверить это дело экспертам.

Как подключить люстру на два выключателя

Включение и отключение люстры из 2-ух разных точек помещения нередко бывает очень комфортным и разумным методом ее подключения. Для реализации таковой схемы нужно применять особые проходные выключатели, отличающиеся от обыденных наличием 3-х контактов. В данной статье разглядим схему, как подключить люстру на два выключателя, и порядок проведения работ.

Схема подключения

Для того дабы подключить люстру на два выключателя, нужно произвести соединение всех частей по схеме, обозначенной на рисунке. Проходной выключатель имеет 3 контакта: один общий вывод для подключения к питающей сети либо люстре и два контакта для соединения проходных выключателей между собой.

Все соединения проводов осуществляются только через распределительную коробку, на которую прежде всего подается «фаза» и «ноль» от питающей сети. Таковой подход обеспечит возможность замены покоробленного провода и облегчит поиск неисправности в проводке по мере надобности.

Из распределительной коробки нулевой провод может подаваться сходу на люстру, так как проходной выключатель не просит соединения с нулевым проводом (как и хоть какой другой выключатель для осветительных устройств). На общий контакт 1-го из проходных выключателей подается фазный провод, а два другие контакта каждого из выключателей соединяются между собой через распределительную коробку, как обозначено на схеме. Общий вывод второго выключателя подключается к «фазе» люстры.

Пошаговая аннотация

1. До всех электромонтажных работ нужно снять подачу напряжения, зачем отключаются оба вводных автомата, а отсутствие напряжение проверяется щупом либо мультиметром.
2. Прежде всего, нужно избрать место размещения распределительной коробки, которая должна размещаться таким макаром, дабы трасса проводов для подключения обоих проходных выключателей, была оптимальна. В избранном месте зубилом пробивается место под размещение коробки, которая «сажается» на гипс, цемент либо шпаклевку.
3. После чего нужно на стенке разметить трассы проводов для воплощения всех подключений, обозначенных на схеме. В случае выбора укладки проводов сокрытым методом, нужно выштробить в стенках углубления под их размещение. В неприятном случае можно пользоваться пластмассовыми каналами, которые крепятся конкретно к стенке и увеличивают безопасность эксплуатации проводки.
4. После установки распределительной коробки, нужно к ней подвести провода с распределительного щитка (фазу и ноль), уложив их в приготовленные каналы.
5. После чего, осуществляется соединение контактов проходных выключателей между собой.
6. В последнюю очередь фазный провод от 1-го из выключателей подается на люстру.
7. После выполнения всех соединений можно включить автоматы и проверить работоспособность схемы подключения.

Советы:

• Для того дабы подключить люстру на два выключателя идеальнее всего применять медные провода сечением 1 либо 1,5 кв.мм. Таковой провод совершенно точно подойдет по сечению и будет комфортен в работе при соединении 2-ух участков между собой.
• Для соединения проводов можно применять обыденную скрутку либо особые соединительные клеммы.
• При подключении выключателей нужно всегда делать проверку, какой провод подается на выключатель. Это должен быть ТОЛЬКО фазный провод, в неприятном случае при выключении выключателя люстра погаснет, но остается под напряжением, что не дозволит неопасно провести ремонтные работы либо подмену лампочек.

Также вас может заинтриговать информация о том как верно подсоединить выключатель.

Видео: Подключить люстру к двойному выключателю. ЭТО ПРОСТО!!!
