Подключить люстру к двухклавишному выключателю

Люстра с несколькими лампами – это не только лишь элемент интерьера, но и устройство, позволяющий создавать разные условия освещения, также приметно сберегать на электроэнергии. Достигается это возможностью включать лампы в люстре группами, пользуясь только единственным выключателем с несколькими кнопками.

Но кажущаяся на 1-ый взор сложность подключения принуждает многих отрешаться от затеи самостоятельного подключения люстры и оплачивать работу электромонтажников. Между тем, после внимательного исследования всех правил, данное мероприятие будет под силу даже начинающему домашнему электрику.

Какой инструмент понадобится

Для того, дабы неопасно выполнить весь объем работ по подключению люстры, не отвлекаясь на поиск подходящего инструмента либо материалов, стоит заблаговременно позаботиться о наличии следующего:

набора обычных отверток с крестообразными и плоскими головками, требующихся для выполнения монтажных работ и разборки/сборки самой люстры (если последнее будет нужно); , которым можно будет проверить корректность выполненных подключений;
пассатижей для зачистки и монтажа проводов;
клеммной колодки, упрощающей сборку проводов при их подключении.

Не считая того, будет нужно ножик, маркер, изолента, паспорт на люстру и надежная стремянка либо другая опора, с которой можно было бы комфортно работать у потолка.

Разберёмся зачем нужен каждый провод, выходящий из люстры

Дабы разобраться, какой провод, выходящий из люстры, зачем предназначен и каким образом осуществляется ее подключение к сети, проще всего пользоваться аннотацией, прилагаемой к осветительному устройству.

Так как проводов из колодки люстры в рассматриваемом случае выходит три либо более, то их можно поделить по многофункциональному предназначению.

[attention type=red]Время от времени из люстры с 2-мя группами ламп выходит ещё один провод — заземление. Опознать провод заземления довольно легко: его принято окрашивать в желто-зеленый цвет. Между тем, наличие вывода для заземления совсем не является неотклонимым правилом. В люстрах относительно давнешних годов выпуска заземление в люстрах вообщем не было предвидено, так как в большинстве домов оно отсутствовало.[/attention]

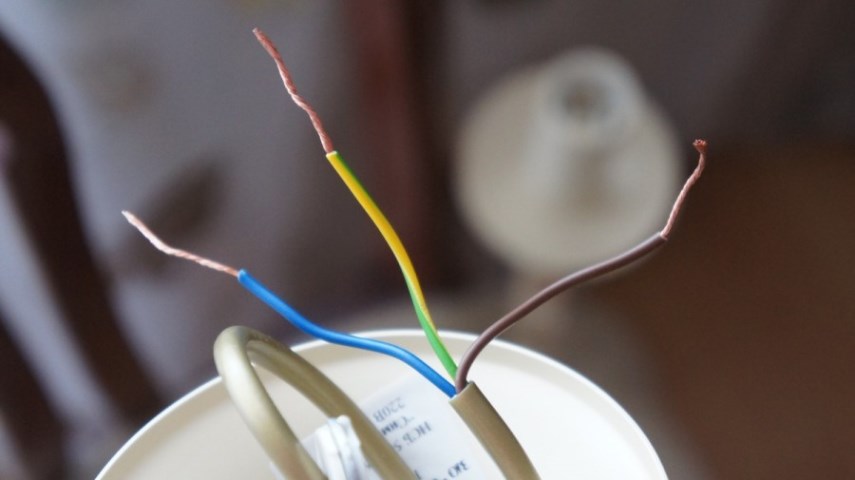

Зрительно же каждую группу проводов распознать можно по цветовой маркировке. Если же все провода 1-го цвета, то распознать их можно с помощью мультиметра.

Провода для подключения люстры: виды, свойства и методы монтажа

Согласно действующим на сегодня электромонтажным нормам и правилам, в домах и квартирах должны применяться только медные провода.

Запрет на внедрение настолько фаворитных в прошлые десятилетия дюралевые провода введен по той причине, что алюминий со временем может поменять свои физические характеристики, делая проводку опасной в пожарном отношении. Потому при выборе подходящих проводов уделять свое внимание можно только на медные варианты.

Так как наибольшее напряжение, подводимое к люстре, не может превосходить 220В, то даже при наличии в ней нескольких массивных ламп будет довольно провода сечением 0.5 кв.мм. Но для проводки в жилых помещениях применяются по большей части провода сечением 2.5 кв.мм., потому получать стоит провода и кабели с жилами конкретно такового сечения.

Не считая материала электропроводящих жил при выборе провода стоит учесть к тому же метод подведения их к люстре. Таких методов существует три:

сокрытая проводка, т.е. кабель прокладывается конкретно снутри стенок и потолка; , когда провод фиксируется снаружи стенки на особых опорах-изоляторах;
проводка с внедрением электромонтажных коробов.

Потому при выборе провода пригодится принять во внимание и его механические характеристики. Так, многожильные кабели намного гибче, что упрощает работу с ними при прокладке открытой проводки. В свою очередь, цельная жила прибыльна для проводки снутри стенок и потолка, также и укладке в монтажный короб. Благодаря жесткости подобные провода будут улечся ровнее, делая установка более экономичным и неопасным.

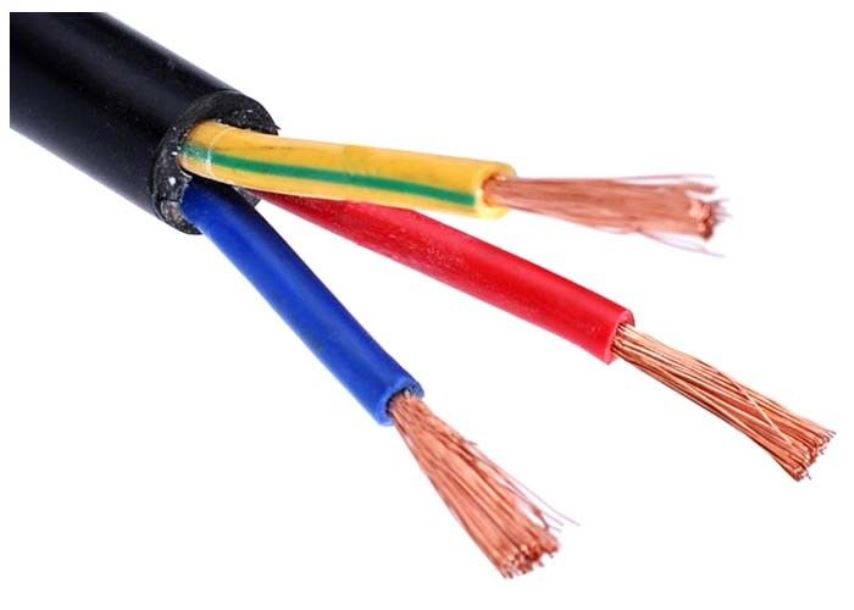

Для подведения электроэнергии к осветительным устройствам допускается использовать следующие типы кабелей:

ВВГ, тонкий кабель с 2-мя цельными жилами, с изоляцией и внешней защитной оболочкой из поливинилхлорида. Но ввиду подключения к люстре с трем и поболее проводами применять данный кабель считается нецелесообразным, так как его будет нужно как минимум в два раза большее количество;
НУМ (NYM) – медный кабель с круглым сечением, по конструкции и применяемым материалам идентичен с ВВГ, но имеет большее количество изолированных проводников.
ПВС, круглый кабель с многожильными проводниками, заключенными в виниловую оболочку;
ШВВП – кабель с проводами в виниловой изоляции, размещенными снутри ПВХ-оболочки.

Что делать если не хватает длины проводов

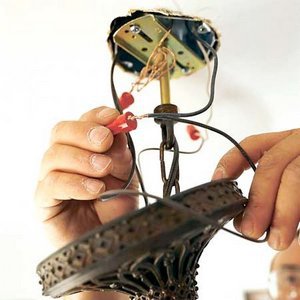

Так как установка люстры может выполняться не только лишь в новых домах и квартирах, то вероятна ситуация, когда придется удлинять уже существующую проводку либо создавать наращивание проводов от самой люстры. Лучший вариант соединения – с помощью клеммной колодки. Данное приспособление представляет собой пластиковую колодку с размещенными на ней токопроводящими пластинами. С каждой из сторон пластинки имеются винтообразные зажимы, к котором и подсоединяются провода.

[attention type=green]Но клеммная колодка должна быть доступной для обслуживания. Со временем винтообразные соединения могут ослабеть, что чревато потерей контакта либо опасным в пожарном смысле нагревом. Потому если располагать такую колодку негде, то рекомендуется поменять всю проводку таким макаром, дабы от выключателя до люстры был проложен единый провод. Применять же скрутки неприемлимо, т.к. по мере окисления они безизбежно начнут греться.[/attention]

Разные варианты схем подключения

Схема подключения будет зависеть от того, какое количество проводов выходит из люстры и сколько проводов подведено к ней по потолку. Потому может быть несколько вариантов.

В данном случае управлять люстрой может быть только единственным методом: зажигая все лампы сходу. Потому сущность подключения будет сводиться только к следующему: все провода фазы из люстры соединяются воединыжды и подключаются к фазе проводки. Аналогичным образом подключают и нулевые провода. В приложенной к люстре схеме принято применять для обозначение фазы латинский знак «L», а для нулевого провода – «N».

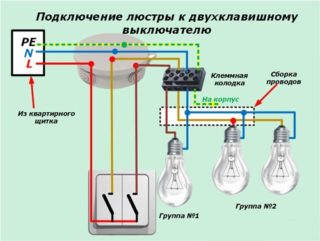

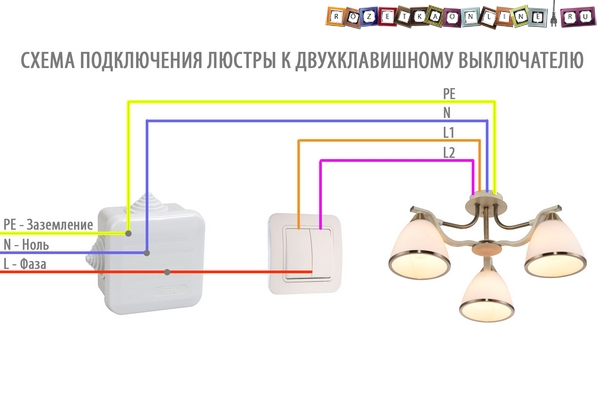

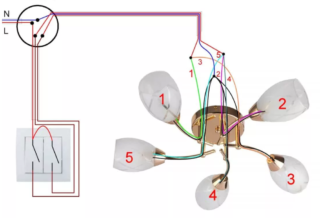

При схожей схеме подключения предполагается внедрение двухклавишного выключателя, также возможность независящего включения 2-ух групп ламп на люстре. Если в самом осветительном приборе изготовитель уже не произвел группировку ламп, то данную операцию будет нужно выполнить без помощи других. Для этого фазу и ноль от ламп, объединяемых в одну группу, соединяют в общую фазу и общий же ноль. Для 2-ой группы ламп проводят точно такое же объединение фазы, но нулевые провода соединяются нулевыми проводами первой группы ламп.

В конечном итоге на выходе должно получиться три провода:

фаза первой группы ламп;
фаза 2-ой группы;
общий нулевой провод.

Данные провода, с учетом маркировки и предназначения, подключаются к трем проводам, проходящим по потолку.

[attention type=yellow]Но предназначение 4-ого провода на потолке может быть и другим, если он применяется в качестве очередной фазы. Такая схема применяется для подключения к трехклавишному выключателю, позволяющему управлять сходу 3-мя группами ламп на люстре.[/attention]

Финишная стадия — заводим провода в выключатель

Выключатель всегда устанавливается на провод фазы, размыкая его либо распределяя для каждой фазы в люстре (при использовании многоклавишных выключателей). Провода заземления, если таковые находятся во внутриквартирной либо домовой проводке, пускаются в обход выключателя, впрямую к люстре.

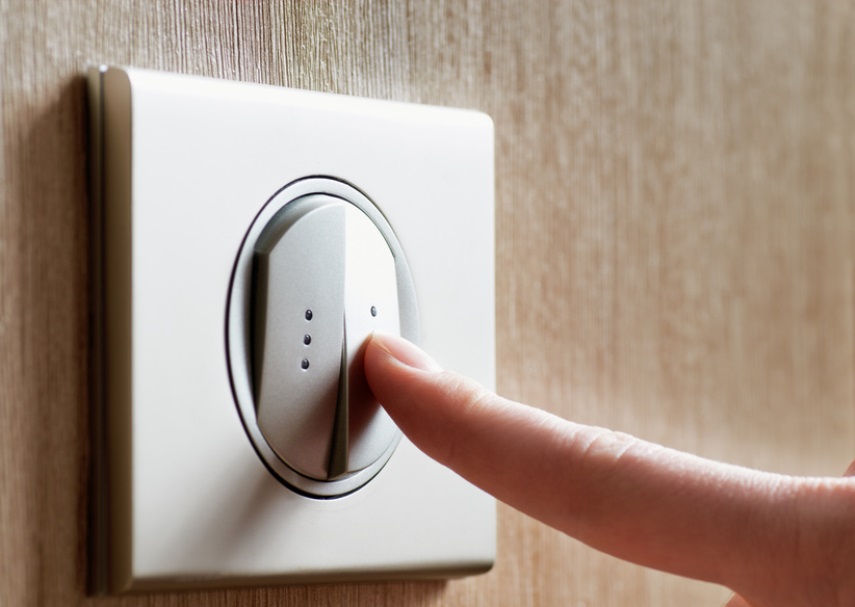

Обычно, в продаже имеются одно-, двух- и трехклавишные выключатели. Схема их подключения будет несколько отличаться, потому нужно разглядеть три варианта.

Данная схема является простейшей и позволяет только зажигать и гасить все лампы в люстре сразу. Применяется она при наличии 2-ух подводящих проводов на потолке, вне зависимости от количества проводов, выходящих из люстры.

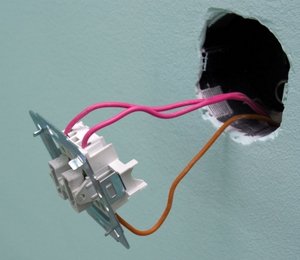

Конкретно подключение выключателя будет заключаться в его монтаже на стенке и включении в разрыв провода фазы. Найти данный провод в точке подключения можно последовательным прикосновением индикаторной отверткой к проводам ввода. При контакте с фазой на отвертке будет приметно свечение индикатора. Если индикатор не пылает, то это значит подключение к нулевому проводу.

Тут схема подключения будет осложнена наличием 2-ух фаз для 2-ух групп ламп в люстре. Потому в точке вода в выключатель подключается фаза методом, рассмотренным выше. На выходе же из выключателя будут находиться уже два вывода. Это и будут фазы для каждой из групп ламп. Их следует подсоединить к подходящим проводам, идущим по потолку к люстре.

Производя установку выключателя, нужно кропотливо соблюдать все правила техники безопасности. В неприятном случае ремонт в квартире может обернуться катастрофой. Потому все работы по укладке проводов, монтажу выключателей на стенки и подключение проводов на потолке следует делать только при отключенной электроэнергии. Убедиться в выключении можно все той же индикаторной отверткой. В точке ввода при ее подключении ко всем из имеющихся проводов индикатор зажигаться не должен.

В целом, подключить люстру без помощи других полностью может быть даже при малых способностях электромонтажника. Для этого стоит придерживаться только маленького списка правил:

создавать установка только с отключенной электросетью;
еще до начала конкретно учить схему подключения;
стараться применять как можно наименьшее количество наращиваний и соединений проводов, отдавая предпочтение цельным кабелям.

Результатом станет неопасная и долгая эксплуатация люстр с хоть каким количеством рожков в самых комфортабельных критериях освещения.

Подключение люстры к двойному выключателю — схема

Многим обладателям домов и квартир при проведении строительства и полгого ремонта приходится подключать люстру к двухклавишному выключателю. Обычным решением является приглашение спеца. Но, за каждую услугу необходимо платить и ожидать, когда мастер отыщет для этого время. Не считая этого, наемный рабочий возможно окажется не специалистом и попортить не только лишь устройство, но и спалить всю проводку. Следуя обычным правилам, можно стремительно и без усилий подключить многорожковый осветительный прибор через выключатель с несколькими кнопками.

Главные требования

Главным требованием при работе с электрическими устройствами является соблюдение мер безопасности.

Инструмент обязан иметь исправную изоляцию на ручках. Рекомендованный уровень защиты — 1000 В.
Перед проведением монтажа помещение нужно обесточить. Для этого необходимо отключить пакетный выключатель в общем щитке. Кнопка разрывает цепь лишь на одном проводе.
Подключение выключателя необходимо проводить через разрыв фазы.

Перед монтажом нужно заблаговременно отыскать провод, через который подается ток. Если воткнуть размыкатель в разрыв нулевой жилы, это приведет к появлению переполюсовки. В итоге лампы будут находиться под неизменным напряжением, независимо от положения кнопок, что чревато поражением током при их подмене. Другим побочным эффектом является свечение и мигание светодиодных и люминесцентных осветительных приборов при отключенном выключателе.

Дабы провести подсоединение люстры нужно иметь такие инструменты и материалы:

отвертки (ровная и крестовая);
кусачки;
плоскогубцы;
острый ножик;
индикатор (тестер);
изоляционная лента;
маркер.

Целенаправлено приобрести монтажные очки для защиты глаз от поражающих причин недлинного замыкания.

Маркировка проводов

Для предотвращения ошибок монтажа и ускорения работы производители применяют принятые методы маркировки проводов.

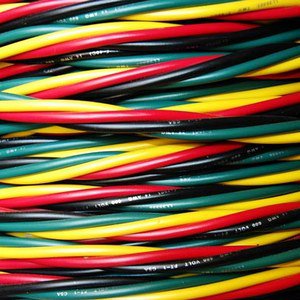

В современных кабелях используются такие методы окрашивания изоляции:

заземление — желто-зеленый;
ноль — карий;
фаза — синий.

В старенькых домах использовалась дюралевая проводка в белоснежной изоляции. Кабель может быть двужильным либо трехжильным. Следует учесть, что в таких прокладках заземление не предвидено. Зависимо от количества жил в них всегда имеется 1 ноль и 1-2 фазы. Определение принадлежности провода проводится методом проведения измерений конкретно на присоединенной полосы.

В новых строениях такая необходимость отсутствует. В них проложены многожильные кабели со стандартной маркировкой. При всем этом заземление может быть не подключено. Такое инженерное решение принимается с перспективой на будущее, если правление дома в процессе его эксплуатации будет заземлять систему электроснабжения.

Определение фаз на потолке

Если в кабеле нового типа поиск жилы заземления не вызывает никаких сложностей, то со старенькыми проводами дело обстоит по другому. Если эта линия была установлена вначале, почти всегда обладатели недвижимости ей не воспользовались. Люстры с заземлением в то время просто отсутствовали. Признаком наличия контакта заземления является отогнутая в сторону заизолированная жила. В некоторых случаях хозяева ее просто отрезали, дабы избегать неурядицы в дальнейшем.

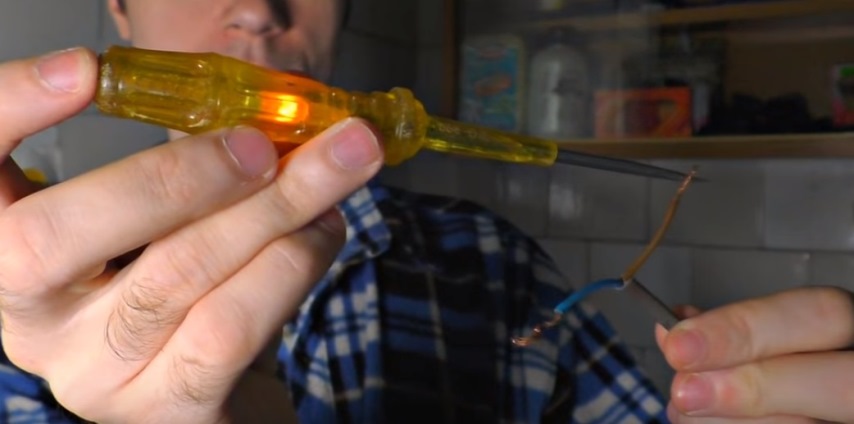

После определения земли необходимо отыскать фазу. Делается это при помощи отверточного индикатора либо тестера. При контакте с фазой индикатор будет светиться, а измерительный устройство покажет уровень напряжения в сети.

По окончании измерений необходимо пометить жилы хоть каким комфортным методом, а провод заземления (если его внедрение не планируется) отогнуть в сторону и заизолировать. Так он не будет мешать работе и не спровоцирует куцее замыкание.

Прозвонка проводки

Прозвонка полосы проводится в нескольких целях. Прежде всего это нужно, дабы найти ее целостность, отсутствие разрывов и нехороших контактов. Если обнаружены недостатки, проводку необходимо поменять. Во-2-х, прозвонка позволяет найти корректность соединения проводов в колодке выключателя. В разомкнутом состоянии на одной из клемм устройства должна быть фаза. Если ее нет, установка был проведен некорректно. Не следует исключать версию допущения ошибки при коммутации распределительной коробки.

При проведении прозвона индикатором нужно соблюдать крайнюю осторожность, дабы не соединить щупом примыкающие контакты. Если есть ошибки в сборке, это приведет к недлинному замыканию. Измерения проводятся попеременно на каждой жиле. Если они подсоединены верно, будет 1 ноль, а другие — фазы. О наличии напряжения будет свидетельствовать активация точечного осветительного прибора снутри устройства.

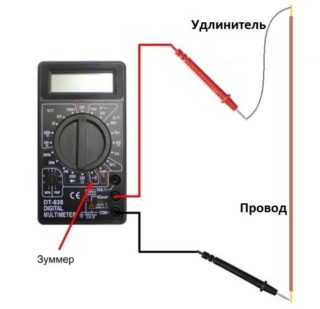

Более четкие, исключающие блуждающее напряжение характеристики выдает тестер. Перед исследованием устройство необходимо перевести в режим измерения напряжения. После чего нужно отыскать канал, по которому подается ток. Об этом будут свидетельствовать показания на экране. Потом необходимо отыскать нулевой провод. Удерживая на нем щуп, следует попеременно, переключая кнопки, найти свойства жил.

Провода для подключения люстры

Если проводится первичная установка проводки либо ее замена, целенаправлено применять медный кабель, как это регламентировано ГОСТ. Беря во внимание малозначительную нагрузку на линию, довольно жил сечением 1-1,5 мм. Если в потолке проложена линия из алюминия, нужно обмыслить метод ее соединения с медными жилами люстры. Скручивать их между собой воспрещается, так как между металлами появляется химическая реакция, вызывающая окисление и последующее нагревание контактов. Это может привести к воспламенению либо недлинному замыканию.

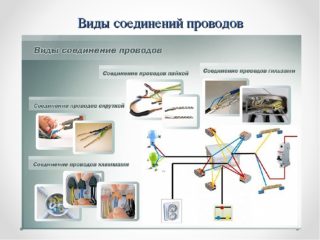

Есть такие варианты коммутации проводов:

Скрутка. Для заслуги плотности прилегания жил применяются плоскогубцы. Потом металл обматывается изоляционной лентой.
Пайка. Является самым надежным и долговременным методом. Минус его в том, что проводить такие работы на высоте очень проблемно и небезопасно.

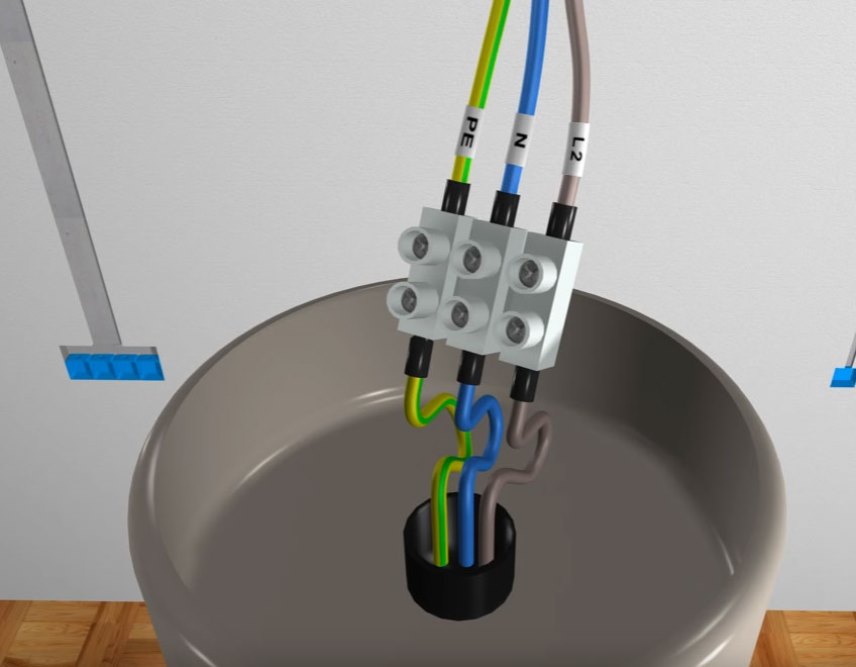

Клеммная колодка. Изделие обеспечивает крепкое и устойчивое к коррозии соединение нескольких линий на общей стальной базе, где контакты фиксируются болтами. Приспособление неподменно, когда осуществляется подключение люстры на 6 лампочек к двойному выключателю. В таких случаях скрутки и пайка являются фактически неосуществимыми задачками.

В процессе коммутации целенаправлено применять крепкую проволоку. Она играет роль подвеса, на котором люстра подвешивается к крюку на период соединения проводов. Такое решение дозволит выполнить работу без помощи других, без вербования ассистента, которому тоже нужна подпорка.

Соединение проводов в люстре

Подключение люстры к двойному выключателю на 2 лампы подразумевает внедрение 1-го либо 2-ух источников света. В таком случае провода с фазами соединяются между собой, а нейтральные жилы устройства закрепляются на нулевом проводе полосы.

Когда к сети подключаются устройства, у каких рожков больше, чем количество активных проводов, проводится объединение лампочек в группы. Сколько их будет в каждой, определяется практической и дизайнерской необходимостью. Вариантов огромное количество, более увлекательным является схема подключения двухклавишного выключателя к люстре 1 + Х, где 1 — дежурное ночное либо вечернее освещение, а Х — другие лампы, создающие основной фон. Вобщем, каждый обладатель недвижимости выбирает комбинацию сам. Создание групп проводится методом скручивания каналов с изоляцией 1-го цвета.

Варианты активации люстры на 3 лампочки на двойном выключателе могут быть 1, 2 и 3 задействованных потребителя. 2 и 1 активных провода от устройства на фазы, а 3 нейтральные — на ноль.

При монтаже изделия с 4 плафонами композиции могут быть 1 + 3 либо 2 + 2. Тут метод, как и с 3 плафонами: по 2 жилы на фазы, 4 пассивных на ноль.

Подключение люстры на 5 лампочек к двойному выключателю может быть выполнено в сочетаниях:

Разница с прошлыми вариациями заключается в составе групп. Поначалу пятирожковом приборе соединяются нули, позже скрутки фиксируются на фазах одним из избранных методом. Если нужно использовать все 5 плафонов, активные провода подсоединяются к правой либо левой кнопке.

Шестирожковый осветительный прибор может работать по таковой схеме:

Установка проводится аналогично всем описанным ранее процессам.

Если нужно выполнить ночное освещение, одиночный плафон оснащается маломощной лампой до 10 Вт.

Нередкие ошибки при подключении

При проведении электротехнических работ начинающие мастера допускают такие ошибки:

игнорирование изоляции заземляющей полосы;
скручивание впрямую медных и дюралевых жил;
внедрение кабелей с недостаточной либо чрезвычайно высочайшей мощностью;
вывод на выключатель нулевой фазы;
недостаточно крепкое изготовка скруток;
установка на неуравновешенном и неловком основании.

Залог фуррора кроется в соблюдении мер безопасности и обмысленной подготовке к работе.

Как подключить люстру с 3-мя рожками к двухклавишному выключателю

Благодаря большенному количеству приспособлений для крепления люстры, ее подвеска, обычно, не вызывает никаких сложностей. По-другому дела обстоят с подключением ее проводки в особенности тогда, когда выключатель сдвоенный. К счастью для многих, это можно все-же выполнить и без помощи других, не прибегая к услугам проф электрика. В нынешней собственной статье я постараюсь предоставить для вас всю нужную информацию на этот счет.

С чего начать

Дабы подключить люстру пригодится только:

решить, к какой кнопке подключать одну лампу, а к какой – оставшиеся две;
разобраться в проводах потолка и люстры;
приготовить все нужные инструменты;
приступить к установке, строго придерживаясь правил техники безопасности.

Обычно, многие привязывают одну лампу к первой (наиблежайшей) кнопке выключателя, оставшиеся – ко 2-ой. Но если помещение темное и почаще придется применять две лампы, можно выполнить напротив. Сейчас перейдем к проводам.

С какими проводами придется работать

Потолок

В большинстве случаев из потолка выходит три провода либо же один провод с 3-мя разными жилами. Если дом новейшей постройки, решив подключить люстру, заместо 3-х в потолке можно найти четыре проводника. Это свидетельство того, что проводка проложена по евростандарту, и один из имеющихся проводов – это «земля». Обычно, такие провода являются желтоватыми и снабжены продольной зеленой полосой.

Для того дабы проверить другие три провода, пригодится индикатор фазы (к примеру, в виде отвертки из любого строительного магазина). При включенных кнопках выключателя на 2-ух проводах индикатор зажгется: это фазы. На оставшемся проводе напряжение будет отсутствовать. Означает, это ноль.

Не исключено, что при монтаже люстры для вас придется создавать зачистку проводов. Дабы все выполнить верно, рекомендую для вас ознакомиться с советами, изложенными вот в этой статье.

Люстра

Люстра также может иметь три либо четыре провода. В сегодняшних потолочных светильниках все соединения размещены снутри. Наружу выходят только провода: от каждой лампочки на фазу и один ноль. Принципиально отметить, что ноль в этом случае является общим проводом для всех ламп.

Нередко производители объединяют фазы ламп уже снутри корпуса осветительного прибора. Потому остается только проверить, какой провод отвечает за одну лампочку, а какой – за две оставшиеся. Это можно выполнить при помощи тестера, произведя прозвонку между патронами и выводами.

Как подключить люстру к проводам, выходящим из потолка

Принципиально! Перед подключением проводки к потолку, удостоверьтесь, что сеть обесточена! Для этого можно пользоваться индикатором фазы.

Проще и вернее всего начать с соединения потолочного нулевого провода с нулевым проводом осветительного прибора. Здесь все очень просто.

Остались только фазные провода. Если удалось проверить, какой провод люстры отвечает за две лампочки, а какой за одну, и выяснить, какая кнопка выключателя относится к определенному потолочному фазному проводу, можно здесь же выполнить соединение фаз по собственному усмотрению, назначив кнопкам необходимое количество ламп. Если нет, можно поэкспериментировать, благо фаз всего две: необходимо всего только поменять их местами.

Принципиальный аспект безопасности

Вне зависимости от расцветки проводов, лучше проверить все своими руками, так как при монтаже электрики могли ошибиться. Сперва стоит проверить все провода потолка на напряжение (в том числе «нулевой», где по ошибке возможно окажется фаза).

Не излишним будет ознакомиться с аннотацией к люстре. Там может быть указана схема соединения. Все коммутации следует создавать с отключенным автоматом защиты. А еще не забудьте убедиться в отсутствии обнаженных участков в соединениях.
