Подключение электричества к жилому доме либо участку в личном секторе обычно осуществляется от опор воздушной лини электропередач (ВЛ) самонесущим изолированным кабелем с установкой счетчика в шкафу учета на фасаде постройки. Но, для заключения контракта с олбэнерго недостаточно выполнить установка, сначала необходимо получить технические условия, выполнить и согласовать проект электроснабжения. Здесь то и кроются неочивидные трудности…
Основной «подводный камень» состоит в том, что за последние 15 лет в пару раз возросла нагрузка на распределительные сети которые и без того морально и на физическом уровне устарели, средств на их модернизацию (повышение сечений кабелей и проводов, подмену автоматов защиты и трансформаторов ) у облэнерго нет, и, потому, все эти работы возлагаются на плечи новых потребителей и в некоторой степени имеющихся.
Весь процесс подключения можно разбить на несколько шагов:
1. Для начала нужно обусловится с техническими чертами ввода, а конкретно, найти нужную мощность и принять решение о организации 3-х фазного ввода (380) либо тормознуть на 1-но фазном (220) и получить Технические условия.
Найти нужную мощность с достаточной точностью можно методом сложения мощностей всех планируемых электрических устройств. Таковой подход не всегда вероятен ввиду беспристрастных обстоятельств, потому, нередко для маленького домовладения довольно 5кВт. Технические условия на такую мощность, обычно, не содержат мероприятий по модернизации распределительных сетей.
3-х фазный ввод дозволит подключить нагрузку, рассчитанную на питание от сети 380. Как правило это насосы, компрессоры, отопительное оборудование, котлы и др. Также проводка 3-х фаз повысит надежность электроснабжения, к примеру, при низком напряжении (на 10-15% ниже номинального) на одной из фаз. Недочетом является дополнительные издержки времени и средств на прохождение обучения и получение группы по электробезопасности.
2. Выполнить проект наружного электроснабжения
Проектные работы — лицензионный вид деятельности, т.е. своими силами не обойтись! Цена проектных работ находится в зависимости от их объема, который регламентируется техническими критериями, выдаваемыми облэнерго.
Неотклонимые пункты проекта:

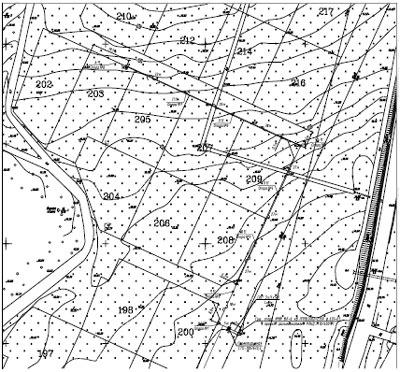

1) Геодезический план (выкопировка либо геодезическая съемка) прилегающей местности где будет перейти кабельная либо воздушная линия с нанесенными на него существующими коммуникациями и проектируемым участком.
Самый обычный случай — когда опора ВЛ существует и находится в конкретной близости от домовладения! Время от времени же линия электропередач либо подстанция находятся на значимом расстоянии от дома, тогда и придется делать съемку всей местности, где планируется строительство ВЛ.
2) Проект узла учета с расчетом номинала вводного автомата и тока уставки ПЗР

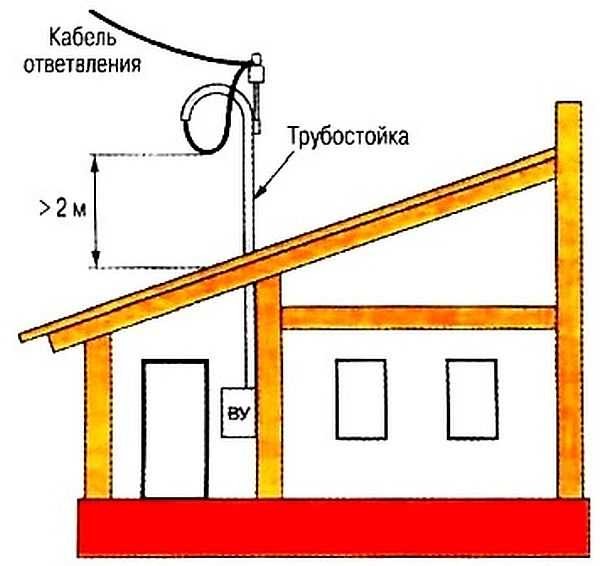

3) Проект ввода СИП кабеля от опоры ВЛ до узла учета и, по мере надобности, до имеющейся ВЛ либо трансформаторной подстанции (ТП) либо прокладки кабельной полосы (в земле).

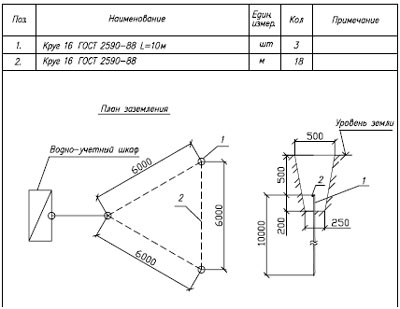

4) Расчет и проект контура заземления.
Разделы проекта электроснабжения выполняемые по просьбе «Харьковоблэнерго»:

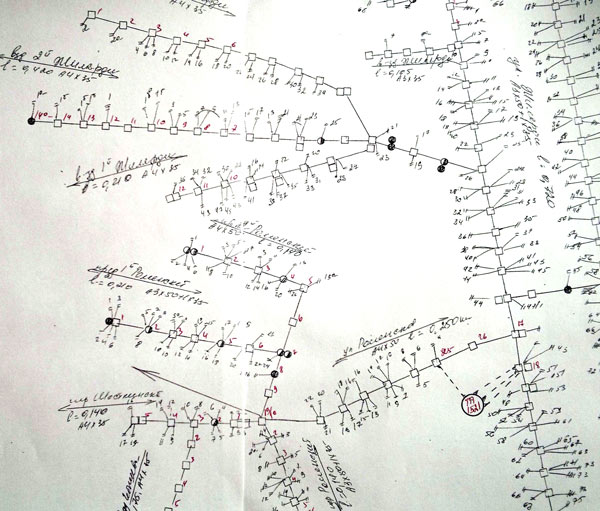

1) Проверочный расчет ВЛ и/либо КЛ на пропускную способность и утрату напряжения. начальными данными для такового расчета является поопорная схема имеющейся электросети с указанием длин и марок кабеля, также нагрузок на линию.

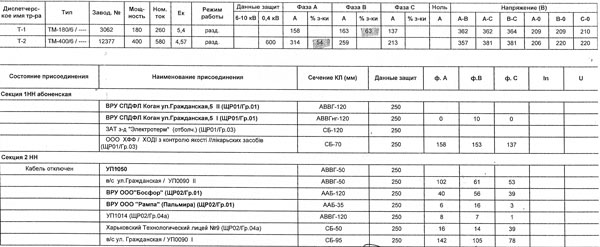

2. Проверочный расчет трансформатора в ТП. Начальные данные: карточка измерений имеющихся нагрузок и паспортные данные установленного трансформатора.
3. Проверочный расчет оборудования РУ 0,4 кВ
4. Проект нового распределительного шкафа ПР
Все выполненные расчеты и принятые проектные решения, подлежат согласованию с:
— Районными электросетями (РЭС);
— Харьковские городские электросети (ХГЭС), когда объект на местности городка
— Местные органы самоуправления (Разума либо Сельсовет)
— Управление многообещающего развития и инвестиций (УПРИ)
Не стоит считать, что для удачного согласования довольно наличия проекта … Конкретно в процессе согласования сотрудники того либо другого подразделения облэнерго будут инспектировать каждую буковку проекта, стремясь свести к необходимости предугадать проектом модернизацию.
3. На базе и в согласовании с согласованным электро проектом выполнить монтажные работы.

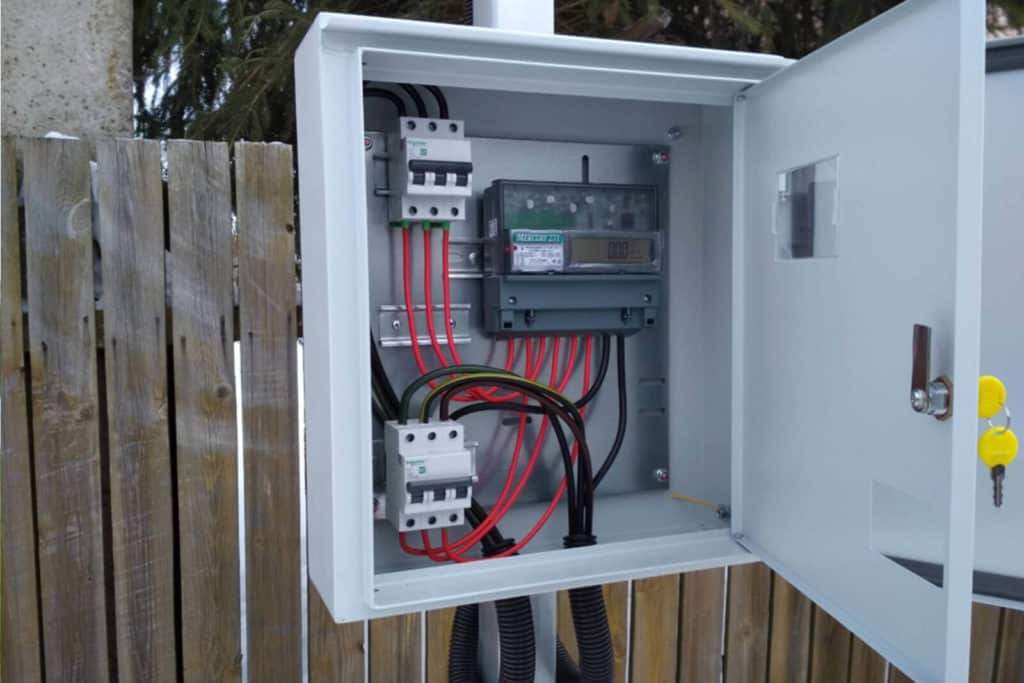

Мало они состоят из: установки шкафа учета (счетчик+вводной автомат+ПЗР), спуск кабеля от опоры ВЛ к шкафу учета. По мере надобности: установка опор ВЛ ил прокладка КЛ, установка ПР на фасаде ТП и др. Цена и сроки монтажа определяются только после выезда на место.

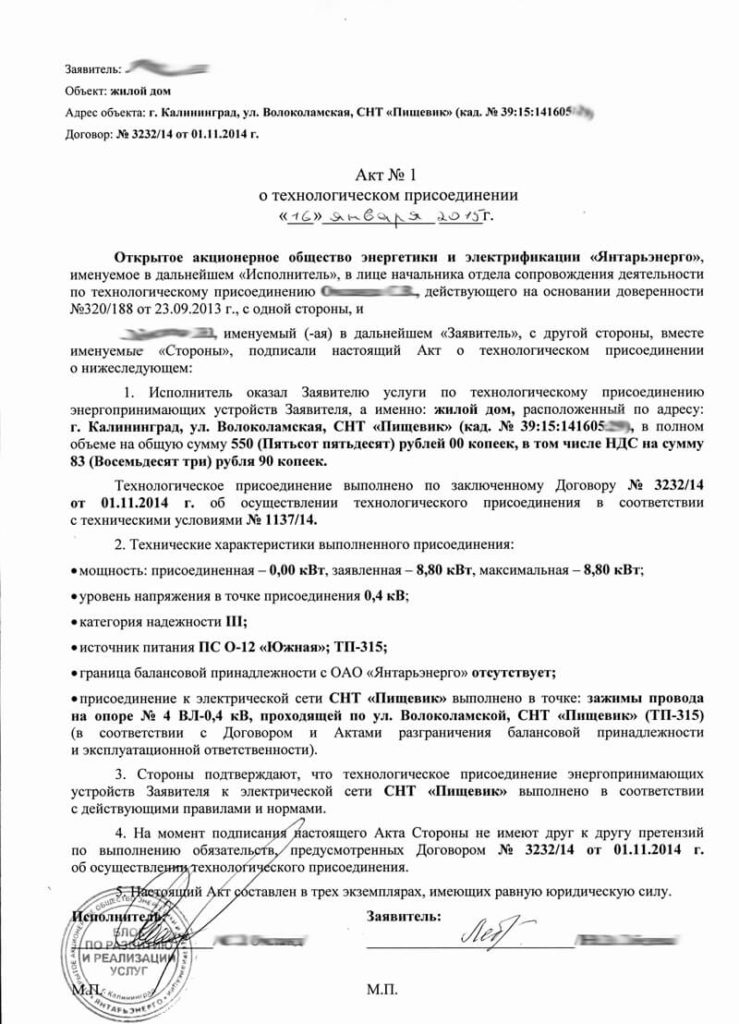

4. Получить справку о выполнении технических критерий.
В согласовании с правилами использования электрической энергией на балансе (в принадлежности бытового потребителя) электроустановка находится не может, она (кабель от опоры и шкаф учета) передаются облэнерго по договору купли-продажи. Оформление такового контракта займет около месяца и завершится выдачей акта разграничения балансовой принадлежности, в каком указаны зоны ответственности.
Дальше та организация, которая выдавала ТУ выдает справку о их выполнении…
5. Заключаеть с облэнерго контракт на использование электроэнергией
Собрать все документы вкупе и сдать в энергосбыт. Организовать выезд инспектора на место для опломбировки электроустановки, получить на руки контракт на использование электрической энергией, оплатить включение!
Весь процесс от получения ТУ и до включения занимает 3-4 месяца если речь не идет о модернизации.
Новые правила установки счетчиков электричества в личном доме
По образованию инженер-электрик, работал электронщиком, основным инженером на пищевом предприятии, генеральным директором строительной организации.
До того как браться за установку электросчетчика в личном доме, нужно пристально изучить правила. Они значительно отличаются от критерий установки счетчика электроэнергии в квартире. Обычно такие приборы учета устанавливаются на улице. Это нужно, дабы инспектор энергосбыта мог беспрепятственно инспектировать состояние счетчика и держать под контролем показания.
Начиная с 1 июля 2020 года, действуют новые правила установки устройств учета. Было утверждено Постановление Правительства РФ от 18.04.2020 N 554 «О внесении изменений в некоторые акты Правительства Русской Федерации по вопросам совершенствования организации учета электроэнергии». Сейчас электросети устанавливают счетчики за свой счет, безвозмездно для потребителя.
Согласно новенькому закону, все объекты принадлежности будут оборудовать не обыкновенными счетчиками, а «умными» — умственными средствами учета электроэнергии (ИСУЭ). Пока это только советы, а с 1 января 2022 года будет разрешено монтировать только умственные приборы.
Кто должен устанавливать электросчетчик и за чей счет
До выхода закона обязанность по приобретению, монтажу устройств учета была возложена на собственника. С 1 июля 2020 года произошли значительные конфигурации в законодательстве.
Сейчас приобретение, установка счетчика электроэнергии в личном доме либо в квартире, ввод его в эксплуатацию возложены на компанию, поставляющую электроэнергию. В личном секторе это электросети. С потребителей этот вопрос снят: собственник не должен брать электросчетчик, платить за установка и поверку. Для жильцов это условно безвозмездно: электросети не предъявят отдельный счет за устройство, но эти расходы по дефлоту включены в тариф.
Обладатель должен выполнить следующие требования:
- В личных домах с трехфазным питанием непременно должен быть контур заземления. Характеристики и разрешение на эксплуатацию электрического оборудования выдает электроизмерительная лаборатория;
- Предоставить доступ энергетикам для монтажа счетчика. При всем этом собственник должен учесть, что для проверки работоспособности и снятия показаний обеспечивается открытый доступ к электросчетчику в хоть какое время. Это подразумевает установку электросчетчика в личном доме на улице. Другими словами его монтируют на фасаде дома, заборе либо раздельно стоящей опоре.
Порядок действий собственника
Установка нового счетчика подразумевает определенные деяния. Они не сильно отличаются, если срок эксплуатации устройства учета истек либо он вышел из строя и его нужно поменять на новый.
Существует определенный порядок, который должен выполнить собственник при монтаже счетчика.
Для этого он должен:
- Обратиться в энергосбыт с заявлением, которое рассматривается менее 7 дней;
- Для этого пригодится паспорт собственника либо доверенность, если подача заявления делается другим лицом;
- Инспектор востребует доказательство принадлежности. Нужно предоставить контракт купли-продажи, дарственную и т.п.;
- Разрешение, ТЗ и проект на установку электрического оборудования. Протокол тесты контура заземления. Он предоставляется при трехфазном подключении;
- Согласовывается дата посещения инспектора для проверки корректности монтажа электрического оборудования. Инспектор должен прибыть не позже 15 дней с момента подачи заявления;
- Устанавливается электрическое оборудование. Оно может быть смонтировано своими силами, если обладатель имеет надлежащие способности либо приглашенным электриком;
- Составляется акт в 2-ух экземплярах, если установка и ввод производит посторонняя организация, количество актов будет три. В нем указываются данные собственника, тип счетчика, первичные показания, номер пломбы.
Акты подписывают все заинтригованные стороны и забирают свои экземпляры. Собственнику непременно необходимо сохранить свой экземпляр. Его предъявляют инспектору при проверке.
Правила

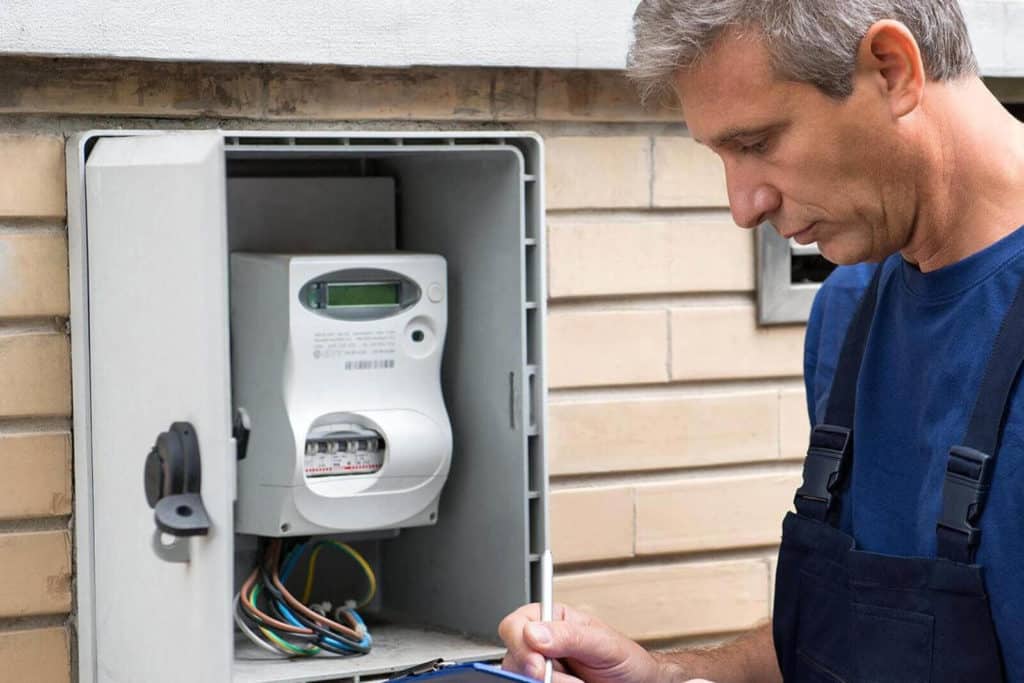

Правила установки электросчетчика в личном доме советуют монтировать его на границе разграничений балансовой принадлежности. Это может быть стенка дома, забор либо раздельно стоящая опора, проходящая по границе участка.
Место определяется проектной организацией вместе с собственником. Оно не должно противоречить правилам эксплуатации электроустановок (ПУЭ) и Постановлению Правительства № 530. В нем сказано, что собственник должен обеспечить инспектору открытый доступ к счетчику. Согласно ПУЭ и проекту, собственник должен соблюсти условия монтажа электрического бокса.
ПУЭ 7 пункт 1.5.29 предписывает высоту размещения электросчетчика. Она должна быть в границах 0,8 – 1,7 метра от земли. В исключительных случаях допускается установка бокса на высоте от 0,4 м.
При всем этом бокс должен быть предназначен для эксплуатации на улице. А условия работы счетчика должны соответствовать его размещению.
Особенности подключения однофазового и трехфазного счетчика
Маленькие 1-этажные коттеджи подключают к однофазовой сети. При всем этом учитывают, что установленная мощность не превосходит 8-10 КВт.
В двухэтажных домах, где разрешенная мощность составляет 15 КВт, устанавливают трехфазные счетчики. При всем этом нагрузки стараются распределить посреди фаз умеренно.
Учитываются схемы подключения, составленные проектной организацией. Основное отличие состоит в том, что при однофазовом подключении не нужна установка дополнительного заземления. Как при трехфазном подключении личного владения к электрической сети.
Нужно произвести установка дополнительного заземления. Схема, размещение и конструктив заземления указывается в проектной документации.
Различия в схеме подключении однофазового и трехфазного электросчетчика малозначительные:
- Для подключения однофазового напряжения нужно два провода, ноль и фаза, которые подводятся к счетчику;
- При трехфазном подключении применяется четырехпроводная сеть. Три фазы и ноль;
- Перед электросчетчиками рекомендуется устанавливать автомат. После него устанавливаются автоматы, защищающие группу потребителей. К примеру, освещение подключают к собственному автомату, а розетки защищены другим и т.п.;
- При наличии заземления запрещено соединять его с нулевым проводом.
Непременно ли монтировать устройство на улице
Законом не определено место расположения устройства учета электроэнергии. Другими словами нет ясного представления, где монтировать — в доме либо на улице. Электросети пользуются этим.
Они ссылаются на Постановление № 350, где собственник должен обеспечить беспрепятственный доступ к устройству учета. И им непринципиально, где будет смонтирован электросчетчик, главное, дабы был неизменный доступ.
Потому выдавая техническое задание, указывается место установки. Обязывая собственника монтировать их на столбе либо на улице, электросети лишают обладателя способности обеспечить сохранность имущества, за которое отвечает собственник.
Это их не тревожит. Разрабатывая проектную документацию, электросети требуют соблюдать законность, обеспечивая открытый доступ для снятия показаний проверяющим инспектором.
Их не тревожит, что эксплуатация электросчетчиков в экстремальных критериях приводит к досрочному выходу из строя оборудования. А точность устройств изменяется зависимо от температуры окружающего воздуха.
Но, если собственник гарантирует беспрепятственный доступ к устройству учета, он имеет право смонтировать его в помещении, что не противоречит закону.
Какие счетчики устанавливают
Для учета электроэнергии в продаже имеются разные модели. Более распространенными устройствами являлись индукционные счетчики. Но эти устройства устаревшие и их равномерно снимают с производства.
Есть электронные электросчетчики с классом точности 0,5. Они могут работать как в однотарифном режиме, так и многотарифном.
В личном секторе, где электроэнергия расходуется повсевременно в течение суток, обусловлено использование двухтарифного счетчика. В особенности если отопление осуществляется от электричества, а ночкой местность около входа нужно освещать.
А при использовании стиральной машины с отложенным стартом, можно получить еще огромную экономию. Потому установка двухтарифного счетчика обусловлена.

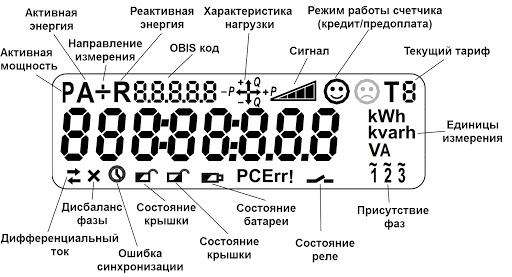

С 1 июля 2020 года рекомендована установка смарт-счетчиков. Они обеспечивают учет электроэнергии и передачу данных диспетчеру в автоматическом режиме.
При всем этом диспетчер дистанционно держит под контролем расход электроэнергии в режиме реального времени. Не считая этого смарт-счетчики позволяют создавать контроль состояния сети, информировать диспетчера о нелегальном подключении либо попытке кражи электричества.
В свою очередь через такие приборы диспетчер может отключать либо ограничивать подачу электроэнергии, изменять дневной тариф. Это многообещающие приборы учета.
На данный момент они рекомендованы к применению. А с 1 января 2022 года приборы ИСУЭ должны применяться везде.
Таким макаром, на данный момент энергетики вправе избрать тип счетчика без помощи других. Пока законом только рекомендовано применять «умные» приборы. Неотклонимый установка ИСУЭ будут создавать только с 1 января 2022 года.
В Постановлении прописано, что приобретение оборудования и установка должна делать организация, производящая поставку электроэнергии за свой счет.
Если на данный момент смонтировать «обыкновенный» счетчик, энергосбыт должен его поставить на учет. А подмену произведут по окончании срока эксплуатации.
В некоторых регионах мошенники пользуются тем, что обитатели не разобрались в законах, и продают им оборудование.
Пломбировка и ввод в эксплуатацию
После монтажа и подключения личного дома к электросети собственник подает заявку на установку пломб и ввод в эксплуатацию. Инспектор должен прибыть не позже 30 дней с момента подачи заявки.
Он устанавливает пломбы и составляет акт. В нем указывается причина замены, данные старенького (если осуществлялась замена) и нового счетчиков, данные собственника. Один акт непременно передается обладателю.
Часто в личном секторе установка и пломбировка электросчетчика происходит сразу.
