Подключить генератор к дому схема

7 мая 2013 k-igor

Все наши жилые дома подключены по третьей категории электроснабжения. А это означает, что перерывы в электроснабжении могут быть до суток. В наше время уже тяжело представить дом без электричества, где повсевременно работает холодильник, морозильник.

В некоторых районах перебои с электроснабжением бывают очень изредка, а кое-где поломки в электросетях могут случаться довольно нередко в виду тех либо других обстоятельств. В таких районах, дачных поселках бесперебойное питание является очень животрепещущим.

Разглядим схему подключения бензинового генератора к дому.

Тема для написания статьи появилась у меня совсем случаем. На выходных помогал брату заливать фундамент для дома. На данный момент, наверняка, на каждой стройке можно узреть электрическую бетономешалку и бензогенератор, если на участке еще не подведено электричество. Рядовая бетономешалка, которая работает от обыденного бензинового однофазового генератора. Приобрести таковой генератор можно за 300-500$. Вот там и появилась у меня мысль подключения этого бензогенератора к дому, в случае пропадания электричества.

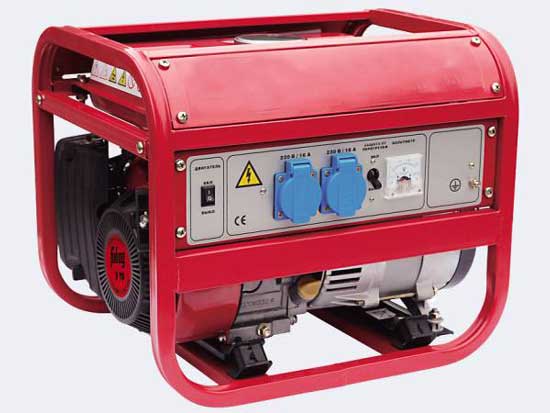

Бензиновые генераторы такового класса запускаются от ручного стартера, потому подключение к электрической схеме дома будет довольно обычным.

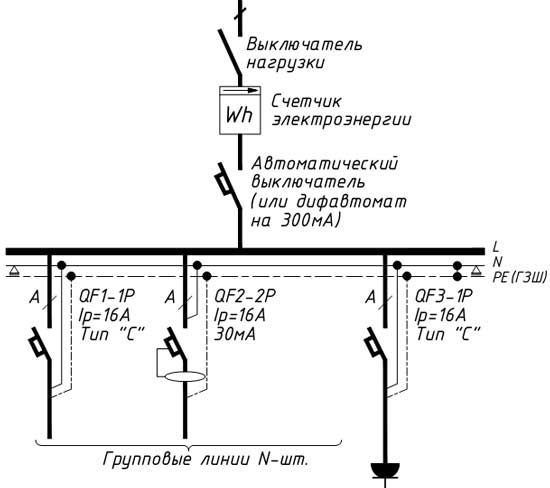

Ниже показана, какая у вас должна быть схема щитка учетно-распределительного.

Подключение генератора к дому через розетку

Питающий кабель должен приходить на выключатель нагрузки, потом установлен счетчик электроэнергии, защитный автоматический выключатель (или дифференциальный автомат на 300мА). Количество групповых автоматов зависит, как у вас большой дом. Я условно показал 2. А вот QF3 это как раз та линия, к которой мы будет подключать наш бензогенератор.

Подключение бензинового генератора к дому нам, можно сказать, обойдется безвозмездно, так как линию с установленной розеткой мы будем применять не только лишь для генератора.

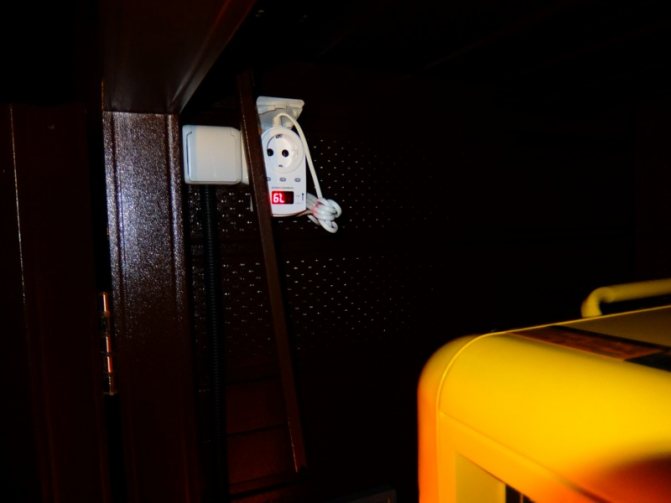

Розетку необходимо установить на внешней стенке дома где-нибудь под козырьком дома. Розетка должна быть со степенью защиты более IP44. Если у вас дом с гаражом, то розетку для бензогенератора лучше поставить у выхода с гаража, так как генератор будет храниться в гараже и не будет нужно далековато нести в случае пропадания электричества.

Вернемся к схеме. На этой третьей группе я установил автомат на 16А, кабель должен быть медный сечением более 3×1,5мм 2 . Этого довольно, дабы в доме работал холодильник, освещение и другие бытовые приборы. Очевидно, в такое время лучше сразу не применять массивные электроприборы, такие как стиральная машина, чайник, электроплита. Если у вас генератор более 3кВт, то автомат, кабель и розетку можно установить на порядок выше. Если автомат более 16А, то и розетка должна выдерживать соответственный ток.

Вблизи с домом у вас должен быть забит контур повторного заземления. От этого контура необходимо провести проводник до места установленной розетки. Это нужно для заземления бензогенератора. На корпусе у него есть особый зажим для заземления. Для присоединения генератора к сети дома необходимо сделать шнур с 2-мя вилками, а для заземления бензогенератора можно выполнить перемычку из провода ПВ3.

Сейчас все готово, дабы применить наш бензогенератор в качестве запасного источника питания в случае трагедии в электросетях.

При исчезновении электричества сперва необходимо пойти и отключить автоматический выключатель, который у вас установлен после счетчика.

ОТКЮЧЕНИЕ ВВОДНОГО АВТОМАТИЧЕСКОГО ВЫКЛЮЧАТЕЛЯ Непременно.

Потом идем в гараж, выносим бензогенератор на улицу, заземляем его, заправляем бензином, включаем в розетку. После всего этого можно завести генератор.

Не в ком случае не включайте бензиновый генератор в закрытом помещении.

После восстановления подачи электроэнергии, нужно сделать все операции в оборотном порядке, т.е. вводной автомат включаем после того как отключили генератор.

Вот так можно подключить бензиновый генератор к дому, а установленная для него розетка может употребляться для переносного инструмента в гараже, подключения газонокосилки и других электроприборов, которые используем на улице.

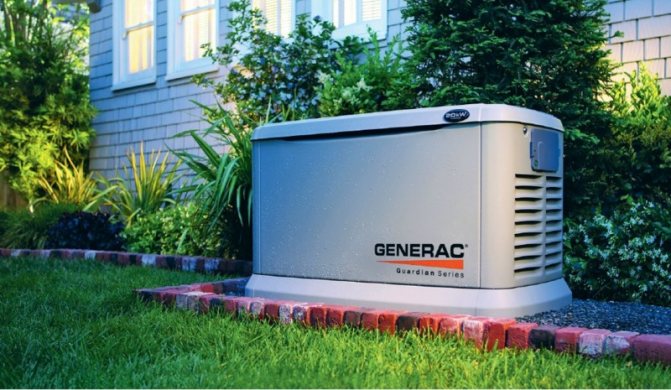

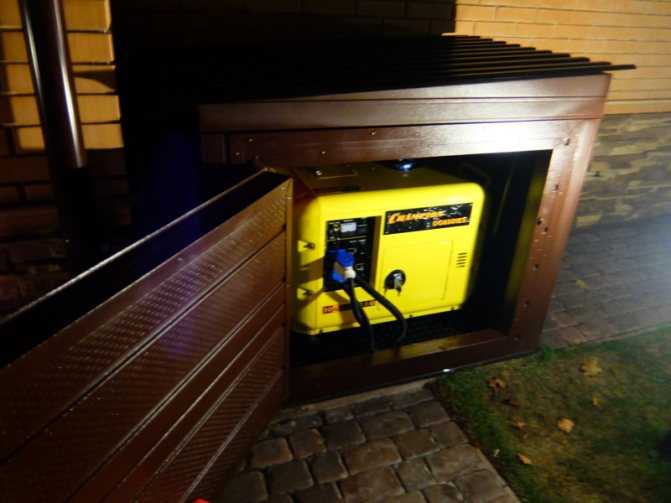

Очевидно, при желании можно выполнить схему, дабы генератор врубался автоматом, но для этого нужен особый генератор, который должен быть выполнен во всепогодном выполнении или установлен в особом помещении с отводом выхлопных газов.

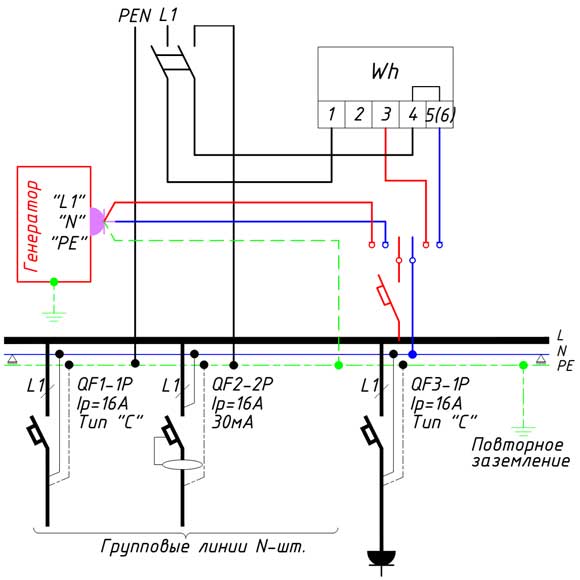

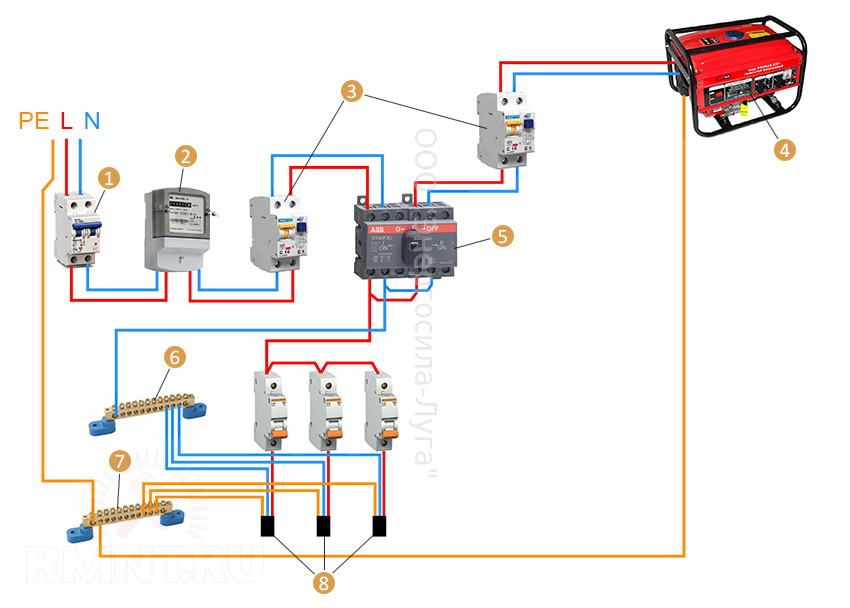

Предлагаю еще вашему вниманию более правильную схему с заземлением. Двухполюсный переключатель дозволит перейти с системы заземления TN-C-S на систему заземления IT.

Схема подключения генератора к личному дому с заземлением

На схеме показан однополюсный автоматический выключатель, но можно взять и 1Р+N и разрывать фазный и нулевой проводники.

Как подключить генератор к сети дома — схема 3 вариантов конструкции и описание рабочего процесса

Желаете стопроцентно обезопасить себя от перебоев подачи электричества в личном доме либо на дачном участке? Набравшись опыта в данном деле, я доступно объясню все аспекты технического направления и предложу три варианта подключения генератора.

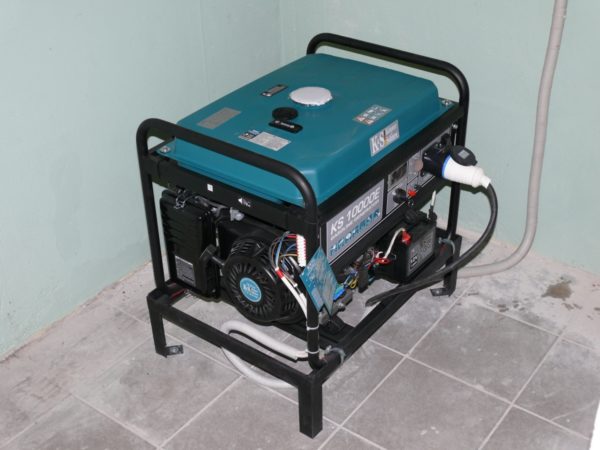

При размещении генератора снутри помещения необходимо выполнить систему отведения отработанных газов и обеспечить доброкачественную вентиляцию

Варианты подключения

До того как перейти к рассмотрению определенных систем, стоит разобраться, почему необходимо непременно делать специальную систему ввода. Дело в том, что многие юзеры подключают генератор просто через разъем — мол, все равно электроэнергия теряется раз в несколько месяцев, и нет смысла растрачивать время и средства на облагораживание узла подключения.

Но подключение через розетку чревато обилием заморочек:

Отсутствие отдельного автомата в полосы. Это чревато появлением заморочек при перебоях — нет узла, отвечающего за безопасность и аварийное отключение в случае нештатных ситуаций;
Перегрузка точки подключения. Вся магистральная нагрузка ложится на одну розетку, которая нередко перегревается, а может даже оплавиться и стать предпосылкой возгорания;
Человечий фактор. Очень нередко выходит так, что при запуске генератора запамятывают отключить автомат ввода, что вызывает перегрузку системы и срабатывание блока защиты агрегата;
Возможность повреждения оборудования. При подаче тока по городской магистрали и попадании его на контакты работающего электрогенератора высока возможность выхода из строя оборудования. Может потребоваться дорогостоящий ремонт либо даже замена установки.

Подключение через розетку можно рассматривать только как временный вариант

Вариант 1 — подключение через перекидные рубильники

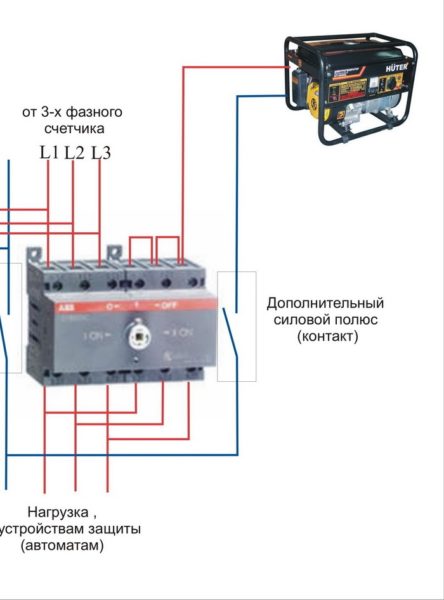

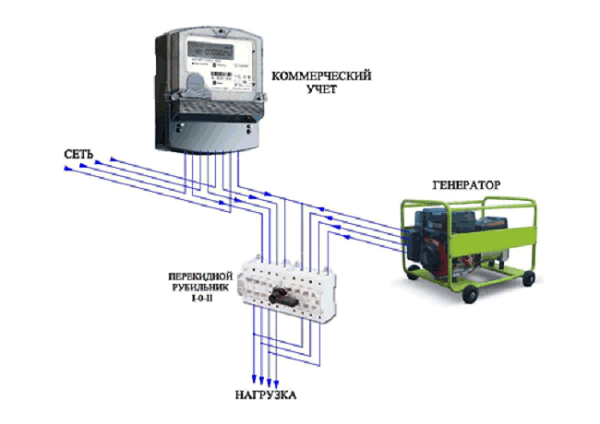

В данном случае будет употребляться такая схема подключения генератора:

Очень обычная и понятная конструкция, которую можно выполнить и своими руками

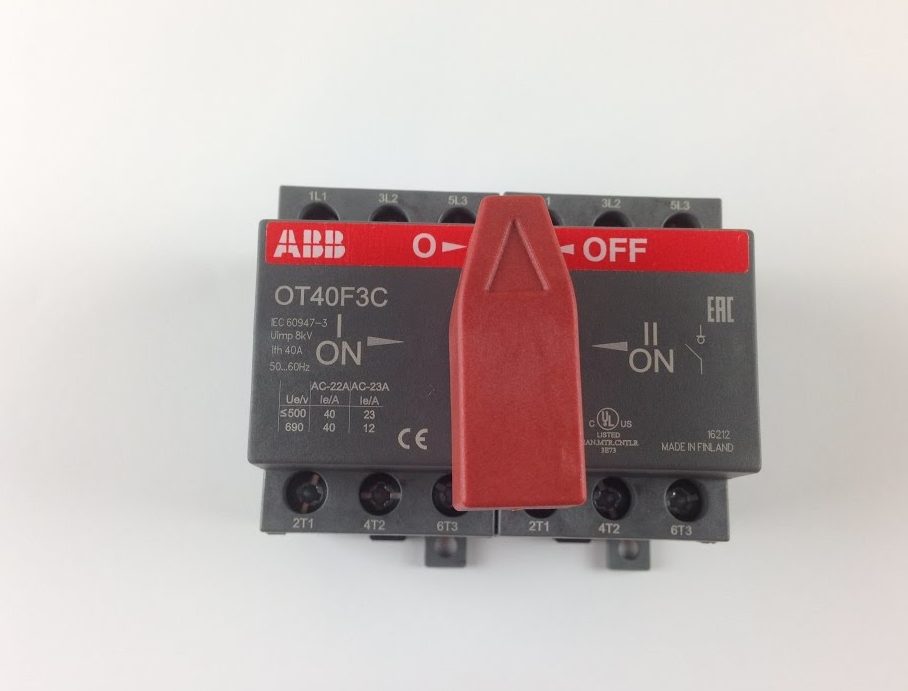

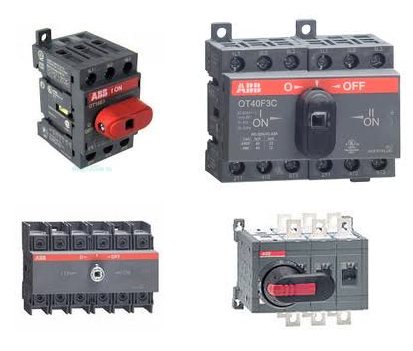

Главный элемент, который будет отвечать за неопасное подключение – перекидной рубильник, его конструкция имеет такие особенности:

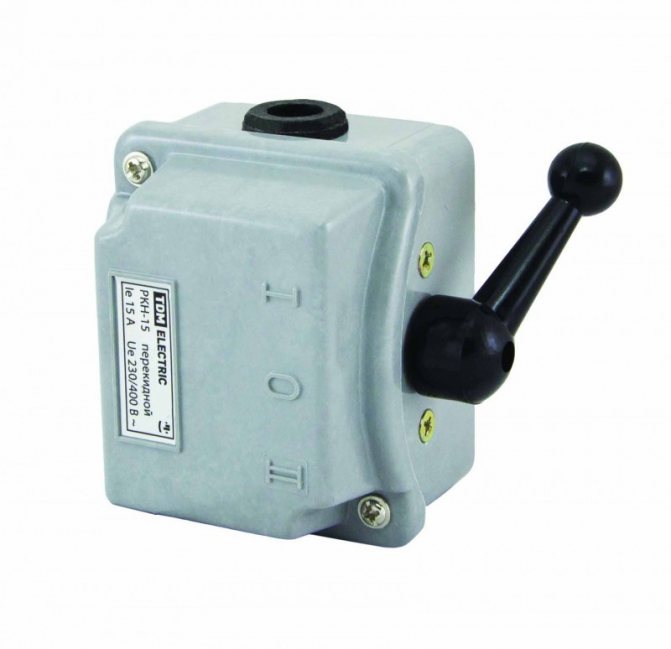

Перекидной рубильник имеет три положения

Простота. Переключатель имеет три режима: 1-0-2. В первом положении система питается от стационарной сети, в нулевом все контакты размыкаются, а в положении «2» энергия будет подаваться от генератора;
Легкость подключения. Ниже представлена обычная аннотация, следуя которой хоть какой человек сумеет провести работу своими руками, даже если он никогда не работал с электрическими сетями. Для работы не необходимы способности электрика и наличие специального оборудования;
Низкая цена. Реверсивный рубильник (так его еще именуют) обойдется для вас приблизительно в 500 рублей, стоимость более чем доступна.

Разберемся, как подключить генератор к дому:

Если стенки плохо задерживают звуки, то необходимо дополнительно звукоизолировать их при помощи специальной минеральной ваты либо пенопласта.

Понизу обустраивается ввод в дом при помощи проводов-перемычек.

Процесс пуска системы делается в таковой последовательности:

Отключается автоматна вводе магистральной полосы;
Реверсивный переключатель переводится на питание от генератора;
Отключается автомат нагрузки;
Запускается генератор. Для настоящей работы оборудование прогревается в течение 3-4 минут;
Подается питание на перекидной рубильник;
Врубается автомат нагрузки.

Очень принципиально верно запускать питание от генератора

Переключение питания назад на магистральную линию делается в оборотном порядке.

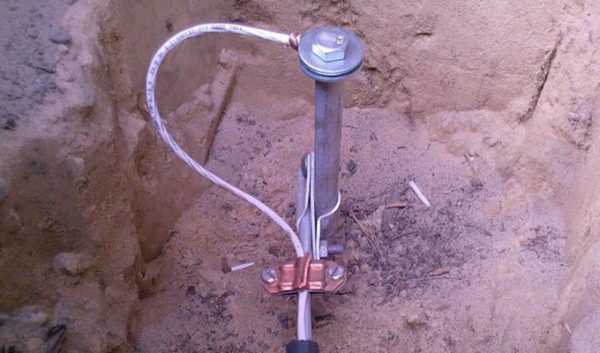

Генератор в неотклонимом порядке заземляется, для этого в землю вбивается труба либо штырь длиной более 2-ух метров либо контур из 4 частей длиной по 1 метру.

Заземление генератора исключает задачи при перепадах напряжения

Тот же вариант применяется и при подключении однофазового генератора к трехфазной сети. В таковой ситуации необходимо подключать только то оборудование, которое работает от однофазовой сети. Присоединяется система так, как показано на схеме ниже.

Вот так подключается генератор к трехфазной полосы

Вариант 2 — внедрение автоматических блоков АВР на контакторах

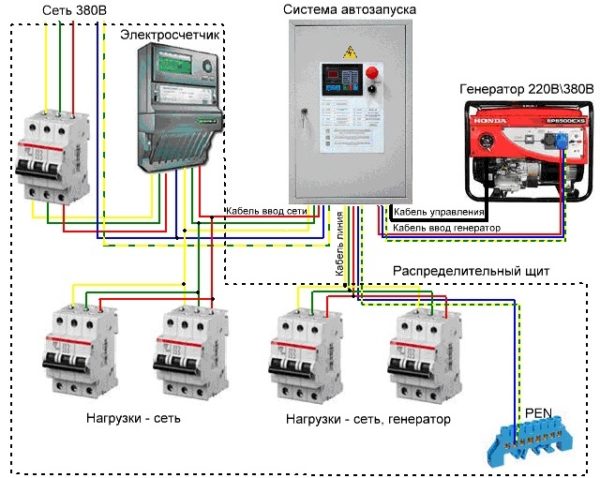

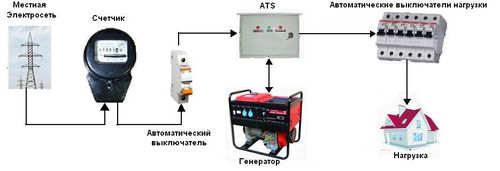

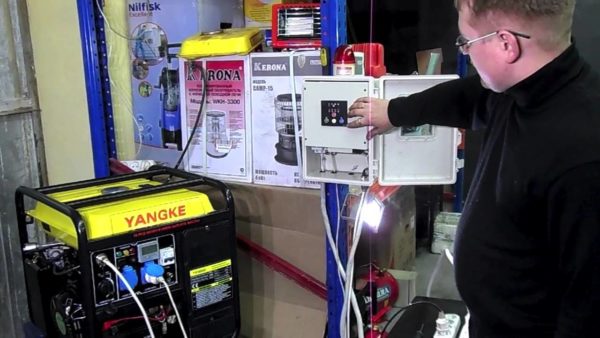

В данном случае нужно приобрести простой блок АВР с ценностью основной сети. Внешний облик конструкции показан на рисунке ниже. Для сборки конструкции необходимо следующее:

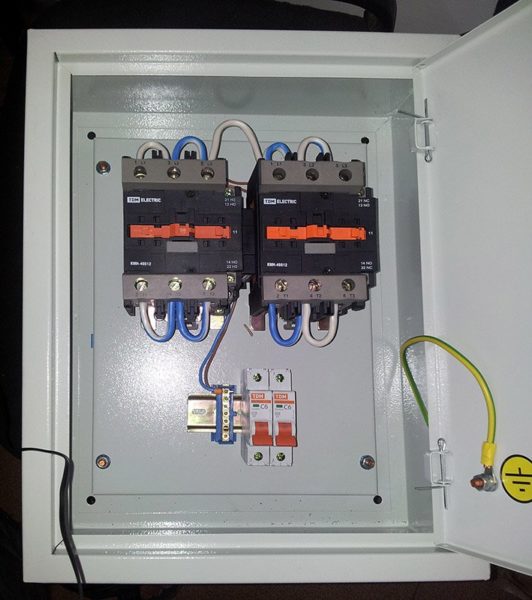

Так смотрится данный вариант подключения генератора к дому

Кабель. Сечение находится в зависимости от нагрузки на систему, обычно подбираются провода с сечением более 4 мм/кв. Длина находится в зависимости от места расположения конструкции;
Автоматы АВР на полупроводниках. Как видно из снимка, их ставится две штуки, они соединяются между собой;

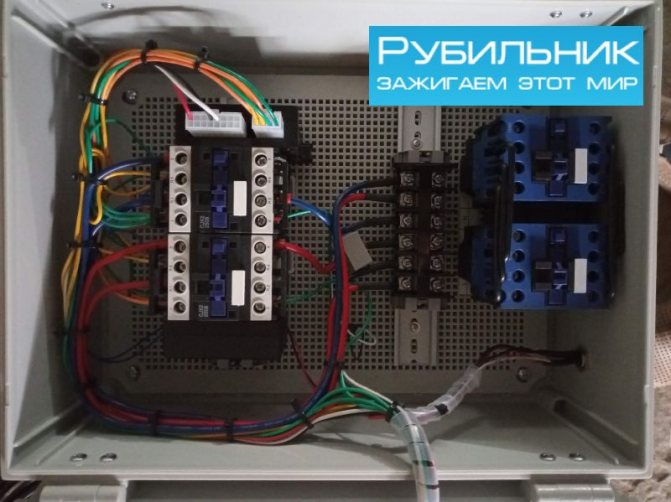

Ящик электрический. Размер и конфигурация подбираются зависимо от размера оборудования и места установки;
Автоматы для отключения линий. Количество находится в зависимости от особенностей системы.

Читайте по теме: Интегрированные осветительные приборы для натяжных потолков

Рабочий процесс довольно прост:

Работа системы осуществляется так:

При исчезновении электричества необходимо запустить генератор. При отсутствии энергии на основной полосы, после пуска замкнется контактор генератора, и подача энергии в дом возобновится. Для вас не нужно ничего переключать, и это очень сильно упрощает процесс пуска, запасный источник следует просто завести, после этого все произойдет автоматом;
При возникновении электричества переключение происходит в автоматическом режиме. Контактор генератора размыкается, а контактор основной полосы врубается. Для вас остается только заглушить оборудование, дабы горючее не расходовалось напрасно. Видите ли, этот вариант неопасен, ток из сети не выведет из строя генератор.

Дабы сделать лучше автоматическую систему, можно добавить в нее реле, которое будет отключать генератор после подачи электричества на основную линию. Не считая того, вы сможете поставить реле задержки включения, которое будет пускать ток после прогрева генератора — через 4 минутки после пуска.

Реле позволяют усовершенствовать систему и сделать лучше ее

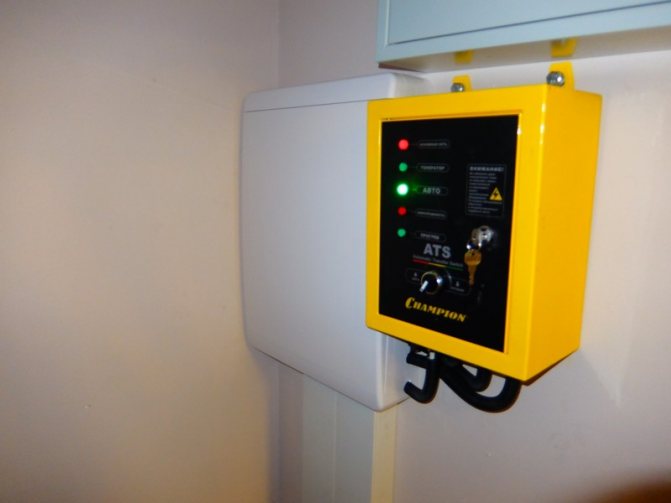

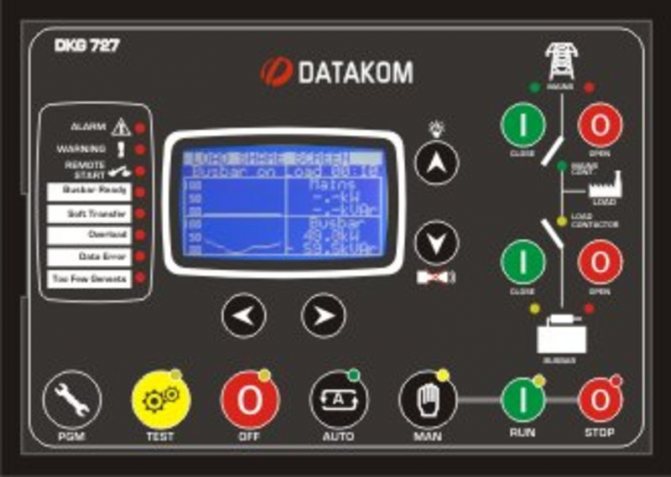

Вариант 3 — установка автоматического блока АВР

Самый совершенный вид конструкции на сегодня. Непринципиально, применяются бензиновые либо дизельные электростанции – схемы подобны и смотрятся так, как показано ниже.

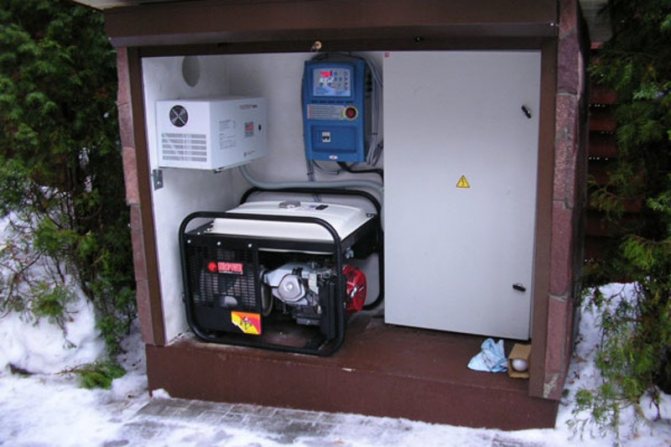

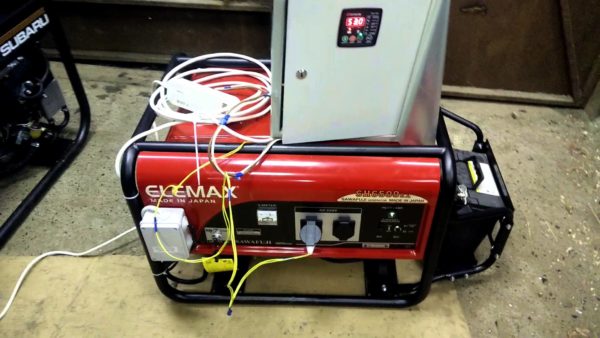

Вот так смотрится конструкция с системой автозапуска генератора

Работа делается в таком порядке:

К тому же, не считая установки необходимо верно настроить систему для неопасной и действенной работы.

Не имея опыта, не стоит ставить автоматику без помощи других.

Дабы вы понимали механизм работы конструкции, обрисую его в нескольких тезисах:

Система держит под контролем наличие напряжения в основной сети. Если подача электроэнергии закончилась, блок реагирует практически в течение нескольких секунд;
АВР запускает генератор. Конкретно для этого нам и необходимо оборудование с автозапуском. После запуска система выжидает 3-4 минутки, в течение которых мотор выходит на рабочие характеристики, после этого ток подается в дом;
При возобновлении подачи электроэнергии генератор отключается. Происходит это так: через автомат врубается подача тока с основной магистрали, после этого оборудование глушится.

Полная автономность системы – главное преимущество автоматических блоков включения

Если вас нередко не бывает дома, и вы желаете, дабы подача электроэнергии не прекращалась, то необходимо оборудовать генератор дополнительным баком большой емкости, дабы припаса горючего хватило до вашего возвращения.

Вывод

Вы узнали все о схемах подключения генераторов и их разновидностях. Два варианта можно воплотить своими силами, на 3-ий лучше вовлечь профессионалов. Видео в этой статье поможет разобраться в вопросе еще лучше, а если для вас что-либо неясно – не смущяйтесь спрашивать в комментах.

Как подключить генератор к дому: пояснения спеца

Источники бесперебойного питания на дачах и в пригородных домах не роскошь, а полностью оправданный инструмент сотворения комфортабельных критерий проживания. Покупателям предлагается широкий выбор разных моделей и модификаций портативных электрических станций для дачи, пригородного дома, выездов на природу. Вероятнее всего, если вы заинтересовались темой этой статьи, то издержали много времени на поиски инфы, какой генератор лучше приобрести и избрали достойного представителя мини-электростанций, заплатив за него адекватную сумму.

Схема подключения генератора

Не торопитесь отрадно везти покупку на дачу и включать агрегат. Даже если жена уже трижды звонила и сетовала, что свет снова отключили и холодильник уже потек. Дабы новое устройство стало вправду неподменным ассистентом в ситуациях аварийного отключения электроэнергии на длительное время, генератор нужно верно подключить к дому. Может быть, эта статья ответит на некоторые вопросы относительно подключения.

Описанное ниже носит рекомендательно-ознакомительный нрав. Если вы не до конца осознаете, как своими руками подключить генератор к дому, может быть, стоит издержать еще некоторую сумму на оплату работы спеца, дабы защитить себя от проблем: выхода из строя нового генератора, спаленной проводки в доме, обесточенного дачного поселка либо нанесения вреда здоровью.

Читайте также: Анодирование алюминия в ‘домашних’ критериях

Подключение генератора к сети пригородного дома

Подключение в личном доме запасного генератора это необходимость-современный личный дом либо дачу тяжело представить без электричества. Но иногда бывают такие моменты, когда его отключают на время ремонта либо плановые работы и отлично если это происходит в летнее время, а если зимой? Насосы отопления, газовый котел, холодильник, насос скважины только малый печень того, без чего очень тяжело приходится человеку. В такие сложные моменты на помощь людям идёт генератор.

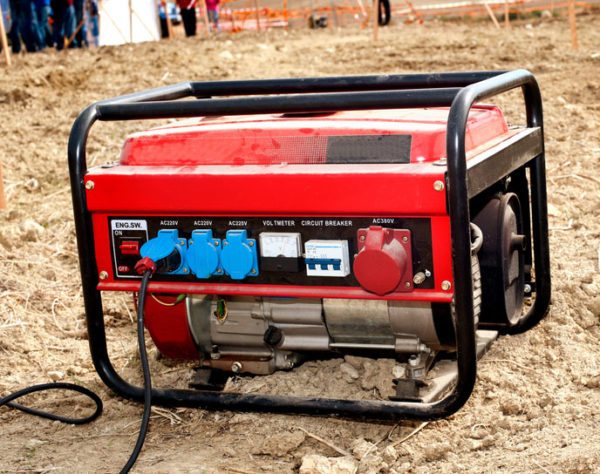

К сети пригородного дома генератор можно подключить бензиновый, дизельный и газовый. Различия исключительно в сети-однофазной и трехфазной.

Разгляди подробнее количество фаз в генераторе и виды их подключения:

подключение однофазового генератора к однофазовой сети дома-самый распространенный для пригородного дома, где напряжение 220в
подключение однофазового генератора к трехфазной сети дома-экономичный выбор при напряжении в личном доме 380в , но на потребители все те же 220в
подключение трехфазного генератора к трехфазной сети дома-требуется обычно, если есть потребители на 380в

Самые экономные однофазовые это бензиновые генераторы до 5-7кВт с принудительным остыванием, которое происходит при помощи воздухом от вентилятора на валу мотора. Они довольно мобильны, имеют малый вес и создают не настолько не мало шума. Минус у таких генераторов один — наибольшее время работы без остановки — это обычно время выработки полного бака горючего, приблизительно 7-9 часов работы. Если происходит автоматическое включение электрогенератора после выключения света и нет никого дома в этот момент, то время работы бензинового генератора ограничено объемом бака и термическим режимом мотора, но обычно такие генераторы пользуются огромным спросом в следствии доступности.

Видите ли, при подключении к сети пригородного дома генератор выбирают обычно на 5-7 кВТ однофазовый, это самый экономный и верный выбор.

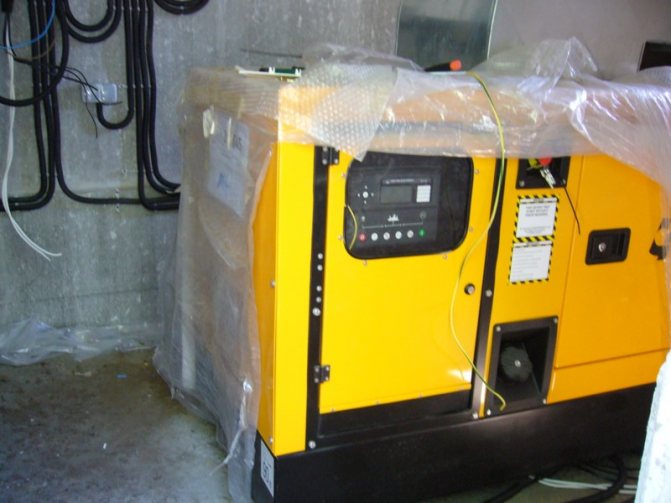

Более продвинутые — это дизельные ,бензиновые либо генераторы работающие на газу и имеющие обычно водяную систему остывания, в большинстве случаев с вентилятором. Они обычно трехфазные и имеют автоматическую систему пуска при выключении основной полосы, при возобновлении напряжения они выключаются автоматом. Недочета у таких генераторов несколько — большая стоимость, драгоценное и нередкое техобслуживание, размеры, большая площадь помещения и определенные условия в них(отопление и т.д.) и никакой мобильности. На этих устройствах мы не будем заострять много внимания, так как их обычно устанавливают квалифицированные спецы из сервисной службы торгующей организации.

Мы можем для вас выполнить установка генератора и проводку в стиле лофт с современными розетками и выключателями лофт.

Переключение вручную как минимум дешевле…

Когда электросеть уже существует и к ней нужно присоединять автоматику для управления электрогенератором, появляются трудности, которые с трудом преодолеваются. Потому при доработке домашней электросети лучше избрать схему с ручным переключением. Для этого в уже эксплуатируемом электрическом щите применяется вариант с установкой перекидного рубильника. Идеальнее всего применить малогабаритные модели этого коммутатора. Некоторые из них показаны дальше на изображении.

Читать также: Забор из профнастила с элементами ковки фото

Но их можно применять только в этом случае, когда к электрощиту или уже были проложены все нужные для этого кабели, или их можно проложить в уже сложившихся критериях. И, конечно, на дин-рейке нужно место для размещения рубильника. А еще уточним, что таковой рубильник относится к дорогим коммутаторам. Потому, исходя из цен, заместо него можно посоветовать рубильник традиционной конструкции, показанный на изображении дальше.

Этот коммутатор устанавливается между электросчетчиком и распределительным щитом. Где конкретно — определяется в каждом определенном случае. Но самое главное при выборе коммутационного оборудования то, что не имеет смысла вкладываться в дорогие комплектующие изделия. Запасное электропитание работает случайным образом и более нередко краткосрочно. Запасные коммутаторы совершают малозначительное число переключений. Другими словами они изнашиваются мало. Потому простой вариант — это схема с перекидным рубильником.
