Расскажу про один момент, который всплывает практически в каждом проекте и просит пояснения.
В хоть какой проводной системе Умного Дома, в какой применяются обыденные кнопочные выключатели (я имею в виду, не выключатели KNX и не выключатели Z-Wave, а просто кнопки) есть выключатели, которые согласно привязкам света из дизайн-проекта делают одну функцию, другими словами, управляют одной и той же группой света. В традиционной электрике они именуются проходные либо перекрёстные выключатели или переключатели.
Самый обычный пример — блоки выключателей в спальне справа и слева от кровати.
В системе Умный Дом выключатели заводятся или на дискретные входы автоматики в электрощите, или на дискретные входы модулей, расположенных под выключателями.
Дискретные входы в хоть какой системе стоят средств (цена модуля поделить на количество дискретных входов в нём), потому мы стремимся уменьшить их количество. Также кабели от выключателей (витые пары) и их установка и заведение в щит стоят средств.
Появляется мысль сберечь и выполнить так, дабы выключатели, выполняющие одинаковую функцию, шли в щит одним кабелем и заводились на один дискретный вход.
Это всё относится к хоть какой системе на ПЛК (Beckhoff, Овен, Siemens и т.д.), EasyHomePLC, Wirenboard, Larnitech, KNX с внедрением обыденных (не шинных) выключателей.

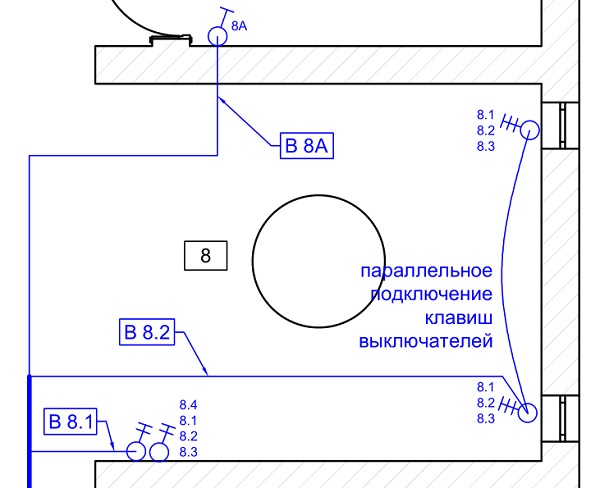

Это достигается параллельным подключением кнопок. Вот так:
Числа около выключателей означают номера групп света, которыми управляют кнопки.
Другими словами, от 2-ух блоков выключателей идёт в щит всего один кабель FTP и три жилы этого кабеля передают сигналы от нажатия трёх кнопок без передачи данных о том, на каком конкретно выключателе была нажата кнопка.
В случае как на картинке выше — экономим один кабель и 3 дискретных входа. Если таких блоков много, то экономия уже осязаема. Плюс резвее программировать: настроил работу 1-го блока, а 2-ой уже и работает.
Но на этой же картинке мы лицезреем ещё один блок выключателей — В 8.1 у входа в комнату. В нём 4 кнопки, 3 из них делают ту же функцию, что и выключатели у кровати. Можно же и этот выключатель завести на тот же кабель, по нему тогда будут передаваться нажатия 4-х кнопок, из которых 3 находятся в трёх различных выключателях.
И вот тут нужно пошевелить мозгами над тем, что объединяя выключатели таким макаром, мы, во-1-х, мало усложняем установка, во-2-х, теряем в гибкости системы.
Подключить два одинаковых блока выключателей на один кабель нетрудно, здесь не запутаешься. А вот подключить блок выключателей, в каком есть ещё кнопки чуток труднее, здесь уже нужно поразмыслить.
Подключать, естественно, имеет смысл в той же последовательности, что и в блоке кнопок у кровати, а четвёртую кнопку избрать самой правой в блоке. Но вдруг захочется позже поменять последовательность и выполнить четвёртую кнопку самой левой в блоке у входа? Нужно будет уже разбирать выключатель и переключать провода, а не просто перенастроить предназначения кнопок. А вдруг функции этих кнопок захочется поменять совершенно, к примеру, настроить на две из них управление шторой? А прикроватные лампы пусть вообщем с этого блока не управляются.
Потому я нарисовал подключение выключателей в этой комнате конкретно так: прикроватные выключатели подключены параллельно, а выключатель у входа на свой кабель, дабы можно было просто поменять что-то.
Так что стоит задуматься о том, вероятна ли ситуация, при которой от изначальной задумки дизайнера о предназначении каждой кнопки захочется отступить и настроить по-своему, при всем этом не хотелось бы упереться в ограничения опции из-за экономии входов и кабелей во время ремонта.
Приведу пример. У меня в квартире справа и слева от кровати по двойному выключателю. Вначале они делали одно и то же: правая кнопка управляла верхним светом, левая светодиодной лентой подсветки потолка (длинноватое нажатие для диммирования ленты). Но в некий момент у супруги появилась необходимость время от времени включать некий свет для проверки спящего вблизи ребёнка. Светодиодная лента даже на наименьшую яркости очень колоритная. Тогда я перенастроил один из выключателей с её стороны заместо верхнего света на включение света в примыкающей комнате, что как раз и обеспечивало подходящий малый свет. Настройка заняла 5 минут, всё комфортно.
Так что подобные сценарии применения выключателей стоит обмыслить заблаговременно. Либо не мыслить и не сберегать на мелочах, а монтировать на все кнопки отдельные кабели.
Разглядим ещё системы на Z-Wave, в каких под выключателями у нас находятся модули подключения кнопок, к примеру, Fibaro Relay Switch. Там свет подключается прямо на этот модуль, а под дублирующим выключателем можно положить модуль бинарных входов с батарейным питанием (я использовал для таковой задачи Defaro DSI-101), который передаёт сигнал управления впрямую на основной модуль в выключателе минуя контроллер. Тогда выходит малая (практически неприметная) задержка включения света и не надо прокладывать кабель к дублирующему выключателю вообщем. Нужно только смотреть за зарядом батарейки в дублирующем выключателе, но на то это и беспроводная система. Или можно проложить кабель-перемычку между выключателями, дабы нажатие дублирующего передавалось на основной по кабелю, и не было задержки в срабатывании вообщем. Только не витую пару, а силовой кабель типа ВВГ, МКШ либо КГВВ, так как там будет передаваться 230 вольт, по последней мере, при использовании Fibaro Relay Switch. Рисование кабелей освещения в системах с Z-Wave всегда у меня вызывает самую большую сложность как раз из-за этих тонкостей.
Как подключить двойной выключатель на две лампочки
Подключаем двухклавишный выключатель света в домашних критериях
Сфер использования двойных выключателей огромное количество. Их обычно подключают к люстрам для того, дабы получить возможность регулировки интенсивности освещения: включить определенную группу ламп, одну лампу, или все сразу. Очередное распространенное использование: освещение раздельных санузлов или подключение вытяжки и освещения.
В личных домах выключатель с 2-мя кнопками нередко включает освещение на улице при входе или снутри в прихожей. Там, где освещение проведено на балкон либо лоджию, двойной выключатель также будет уместен, дабы не устанавливать в помещение 2 отдельных выключателя для каждой зоны. Разделение помещений с помощью световых либо дизайнерских акцентов становится все популярнее, и для реализации схожих задач также нередко используются двойные выключатели.
Выполнить подключение объектов к выключателю с 2-мя кнопками полностью по плечу среднему хозяйственному человеку. Для этого не пригодится сверхъестественных познаний и способностей. Все, что нужно #8212 иметь определенный инвентарь и разобраться во всех шагах работы.
Подключение люстры через двухклавишный выключатель.
Итак, вы приобрели люстру. Сейчас ее необходимо повесить и подключить. У вас есть два варианта: выполнить самому либо поручить выполнить эту работу спецу электрику. Но, если вы уже попали на эту страничку, означает вы отважились подключать сами. На 1-ый взор ничего сложного в данной работе нет. Но, как понятно, любая работа просит определенных познаний и способностей. Есть аспекты на которые нужно направить повышенное внимание. Самое главное, не запамятовывайте — вы будете работать с электричеством!
До того как разобраться со схемой люстры, давайте разглядим самую ординарную схему: подключение лампочки через одноклавишный выключатель. Для наилучшего осознания я подготовил две схемы: принципную (рис.1) и монтажную (рис.2).

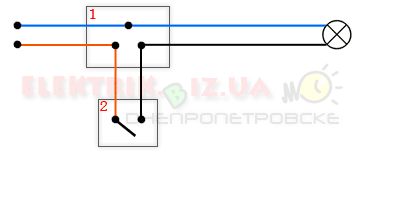

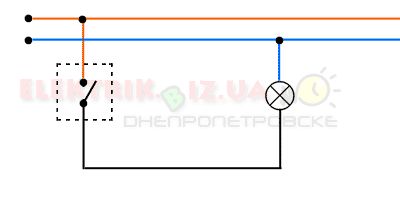

Рис. 1. Принципная схема подключения лампочки через одноклавишный выключатель.
Рис. 2. Монтажная схема подключения лампочки через одноклавишный выключатель.
Давайте разберем монтажную схему (рис.2). В распределительную коробку приходят питающие провода ноль N и фаза L. Нулевой провод через контакт №5 мы подаем сходу на лампочку. Сейчас нам осталось подать фазу на лампочку. В распределительной коробке подключаем на контакт №1 фазный провод к проводу который идет на выключатель. Далее в выключателе провод который пришел из коробки подключаем на контакт №2, а через переключатель наша фаза подается на контакт №3, и идет назад в распределительную коробку. Откуда через контакт №4 подается на лампочку. Все, на нашей лампочке есть и фаза и ноль, и она засветится. Контакты №1, 4 и 5 в распределительной коробке необходимо пропаять либо воспользовавшись сваркой обварить и заизолировать.
Сейчас подключим люстру. Для начала необходимо собрать схему. Разглядим монтажную схему рис.4. Так же, как и при подключении одноклавишного выключателя, в распределительную коробку идёт питающий провод L-фаза и N ноль. Ноль собираем в коробке на контакте №1, и пускаем его на люстру,(этот провод на клемнике будет обозначен как N ). Фазный провод через контакт №4 пускаем в выключатель. На контакты №5 и №6 выключателя подключаем провода, которые запускаем через распределительную коробку, и соответственно через контакты №2 и №3. Дальше, подключаем их на люстру на контакты L1 и L2. Схема собрана, сейчас у нас после всех манипуляций выходит:
— на выключателе три провода. фаза L, разрыв фазного провода L1 и L2
— на люстре три провода: ноль N, L1 и L2.

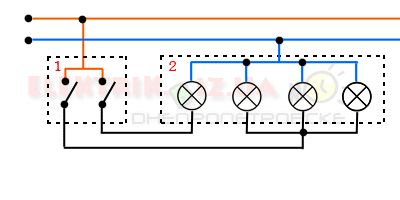

рис.3. Принципная схема подключения люстры при помощи двухклавишного выключателя.

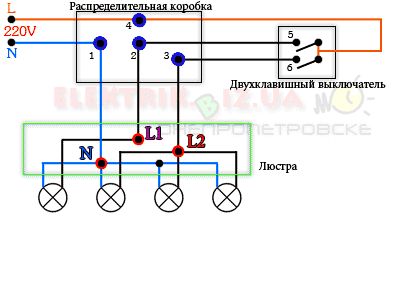

рис.4. Монтажная схема подключения люстры при помощи двухклавишного выключателя.
Сейчас осталось подключить люстру к трем проводам N, L1 и L2. Для этого необходимо собрать схему в самой люстре (рис. 5).
К примеру наша люстра состоит из 8 лампочек (рис. 5), нам нужно дабы при включении первого режима врубались три лампочки (№3, 6, 8), а при включении второго режима другие 5 лампочек (№ 1, 2, 4, 5, 7). Смотрим на рис.5, к каждой лампочке подключено два провода (обычно синего и кофейного цвета). Берем от каждой лампочки один провод (пускай это будет синий), соединяем их вкупе и садим на клемник — это будет контакт N. От лампочек № 1, 2, 4, 5, 7 берем по оставшемуся карему проводу соединяем их совместно — это будет контакт L1. И последние три карие провода от лампочек №3, 6, 8 соединяем совместно — это контакт L2. Все, если ничего не напутали, можно включать люстру.
Как подключить двойной выключатель?
В наше время популярны осветительные приборы с огромным количеством лампочек, создающие колоритное освещение. Но не всегда в помещении необходимо колоритное освещении и появляется неувязка управления освещением. Одним из решений препядствия является внедрение двойного либо тройного выключателя, позволяющего включать группы ламп по отдельности.
Подключение лампы
Но как верно подключить двойной выключатель для люстры либо стенного осветительного прибора? Очень легко, если вспомнить школьный курс физики, запастись простейшими инструментами и соблюдать технику безопасности.
Поначалу побеседуем о том, как происходит подключение ламп. Обычно, в квартиру подводится фаза и нулевой провод. Для того, что бы лампочки начали светиться, на них нужно подать и нуль и фазу. Нулевой провод впрямую подводится к светильнику и попадает на каждую лампочку. А фазный провод разрывается выключателем и конкретно таким макаром осуществляется управление светом. Почему конкретно фазным проводом? Только из суждений техники безопасности. Так как если выполнить на осветительный устройство неизменное подключение фазы, а разрывать нуль, на цоколях осветительного устройства всегда будет напряжение и даже рядовая замена лампочки может быть связана с угрозой для того, кто ее подменяет.
Итак, как подключить двойной выключатель:
- Так как установка либо замена выключателя связана с работой с фазным проводом, квартиру нужно обесточить, выключив автоматы (вывернув пробки) на распределительном щитке. Для убежденности в том, что напряжение отключено, лучше бросить включенным в сеть какой-либо осветительный устройство — к примеру, настольную лампу.

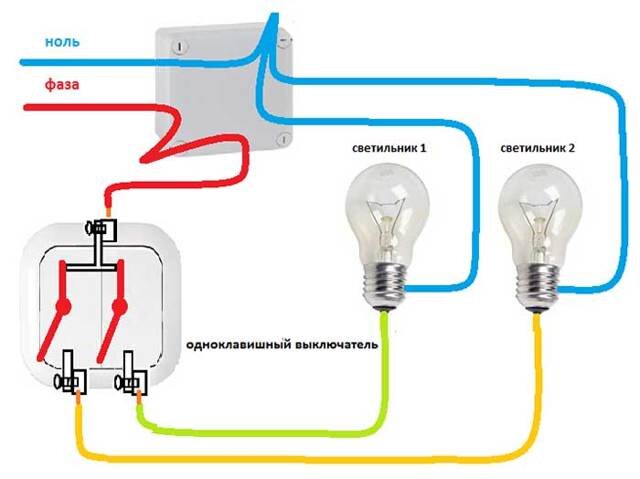

- Если ваша проводка допускает подключение двойного выключателя, к нему должно приходить два провода — по одному от каждой группы ламп и один фазный из распределительной коробки.
- Если вы сомневаетесь в том, какой из проводов фазный, перед тем как подсоединить двойной выключатель следует обусловиться с проводами. Для этого аккуратненько разводите кончики проводов в различные стороны, так, дабы они не соприкасались, включаете напряжение на распределительном щитке и при помощи отвертки-тестера аккуратненько прикасаетесь к обнаженному кончику каждого из проводов. Тот провод, при прикосновении к которому зажгется лампочка, и будет фазным.
- Опять отключите свет на распределительном щитке.
- Сейчас можно приступить к монтажу выключателя. Обычно, двухклавишные выключатели имеют три клеммы — две верху и одна понизу. Нижняя применяется для подключения фазного провода, а две верхние — для проводов от групп ламп. Обычно на задней стороне корпуса выключателя изображена схема его подключения.
- Зачистите обнаженные края проводов. Для подключения провода ослабьте винт клеммы, заведите в нее край провода и отверткой сильно затяните винт, обеспечивающий плотность контакта. Если винт будет затянут не довольно, соединение будет не плотным, и на его месте будет наблюдаться искрение и разогрев, что с течением времени может привести к нехорошим последствиям. Таким же образом подключите все три клеммы.
- В окончание одеваете декоративную панель выключателя и включаете напряжение на распределительном щитке. Пробуете выключатель.
Как выполнить двойной выключатель? Двойной выключатель можно поменять 2-мя одинарными выключателями, установленными вблизи. Но двойной выключатель более компактно и эстетичнее смотрится, потому он лучше.
В любом случае, какой бы выключатель вы не ставили, никогда не запамятовывайте о собственных мерах безопасности при работе с электричеством.
