Конкретно подключение видеодомофона — более обычной, но в то же время действенный метод повысить степень защиты вашего дома либо квартиры. В отличие от более распространенных голосовых устройств видеодомофон позволяет созидать того, кто стучится в вашу дверь. Благодаря этому вы можете отрешиться от встречи с неожиданными либо нежелаемыми гостями, посетителями.
Типовые схемы подключения
Такое решение подходит не только лишь для многоквартирных домов, все почаще практикуется установка домофона в личном доме, при этом конкретно в видеоисполнении. Благодаря этому удается управлять доступом во двор, не покидая комфортного жилого помещения. Такая легкая охранная система будет оценена по достоинству зимой, когда выходить на улицу нет никакого желания.
Обращаем внимание, что в стандартные комплекты оборудования могут заходить считыватели ключей, дозволяющие всем членам вашей семьи пройти в дом, не беспокоя излишними звонками. Конкретно такая схема применяется и при установке видеодомофонов в многоквартирных домах. Но если у вас есть охрана либо обслуживающий персонал, можно установить облегченную схему, которая обеспечит только видеосвязь и возможность открывания двери по команде.

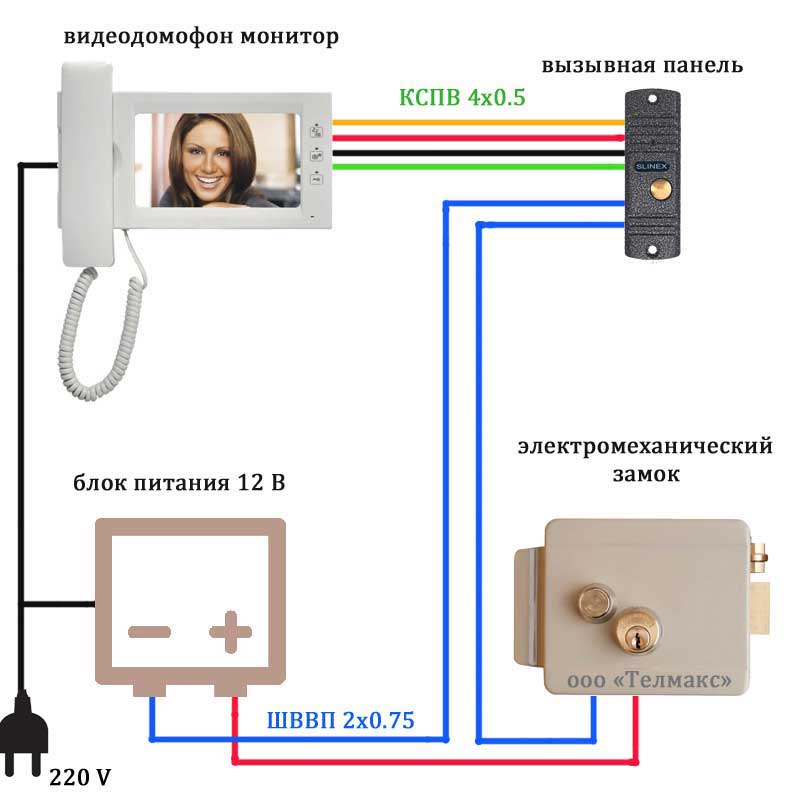

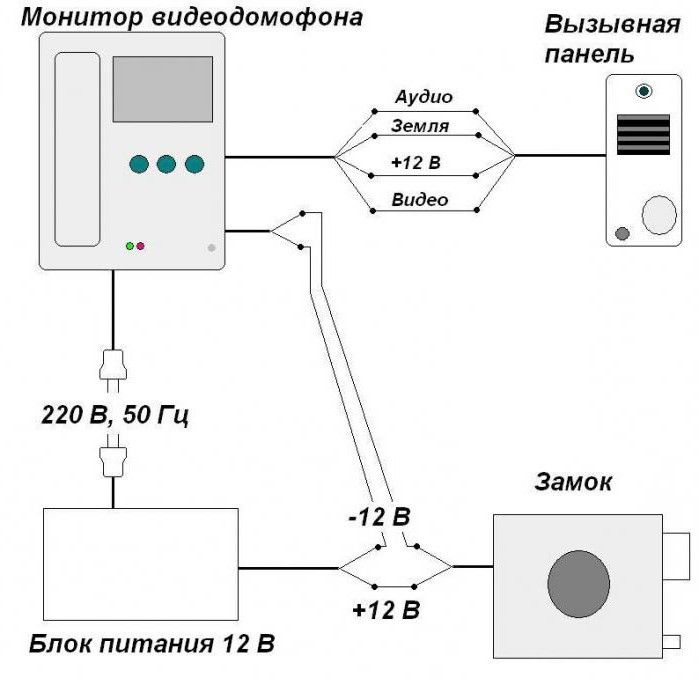

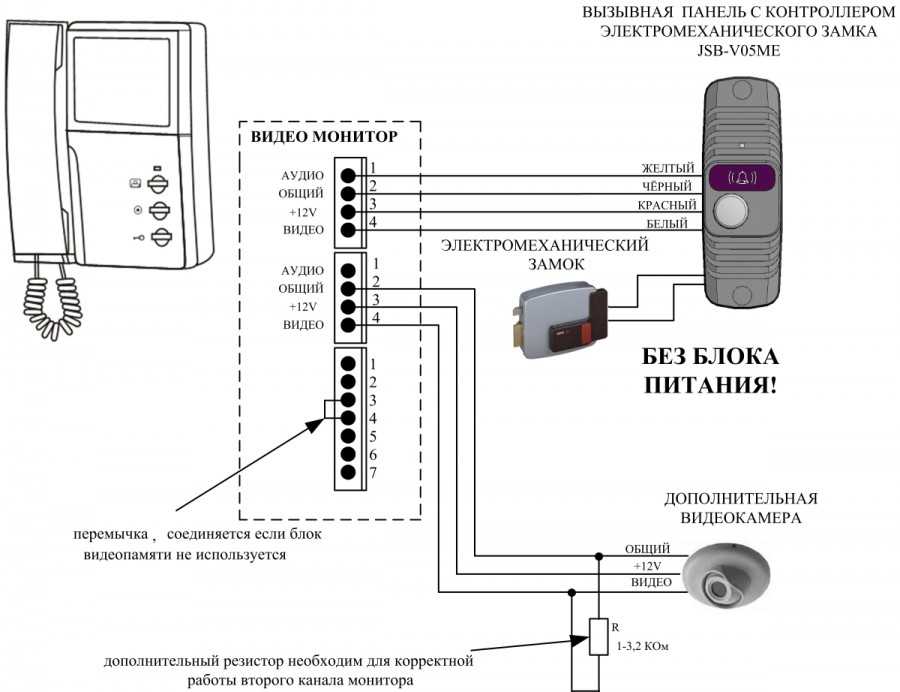

Для более обычных вариантов устройств применяется легкая схема подключения следующего типа:
В эту схему подключения видеодомофона не включены считыватели ключей, потому в главном она применяется только для установки в личных домах. Открыть въездные ворота либо калитку можно будет только с помощью нажатия кнопки у монитора. Но стоить таковой набор будет значительно дешевле.

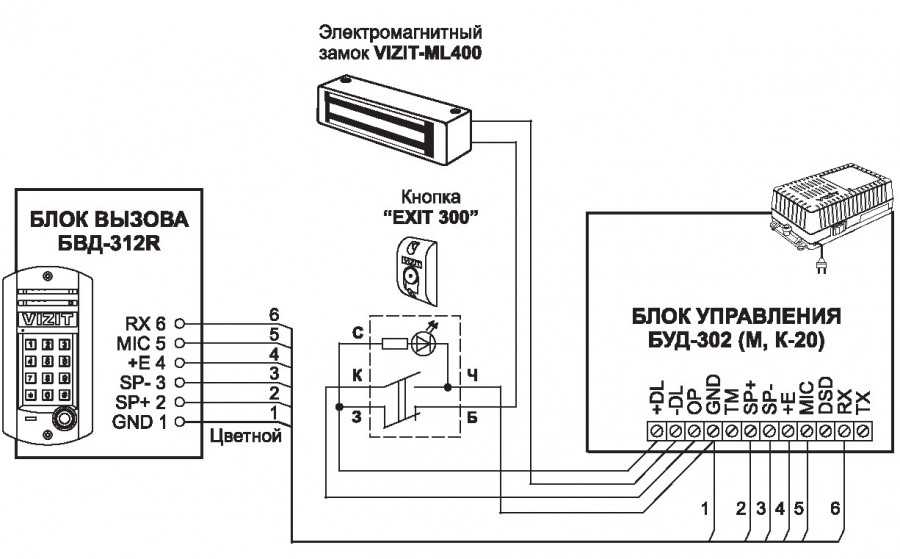

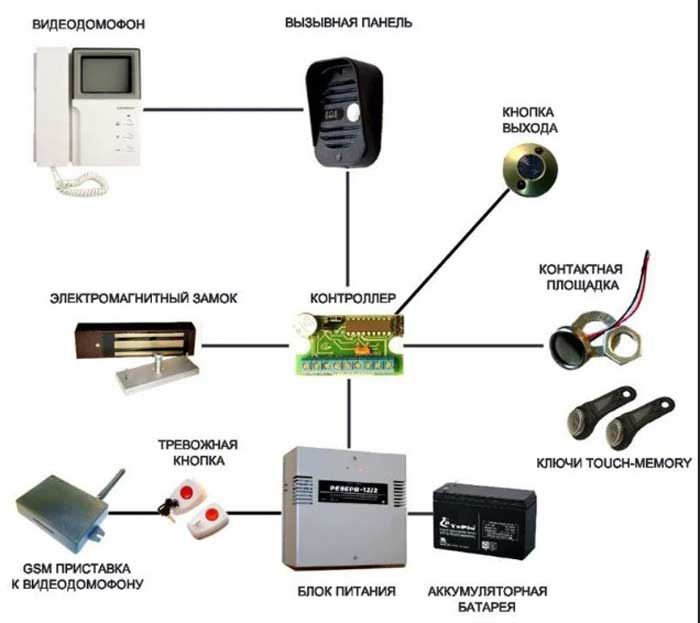

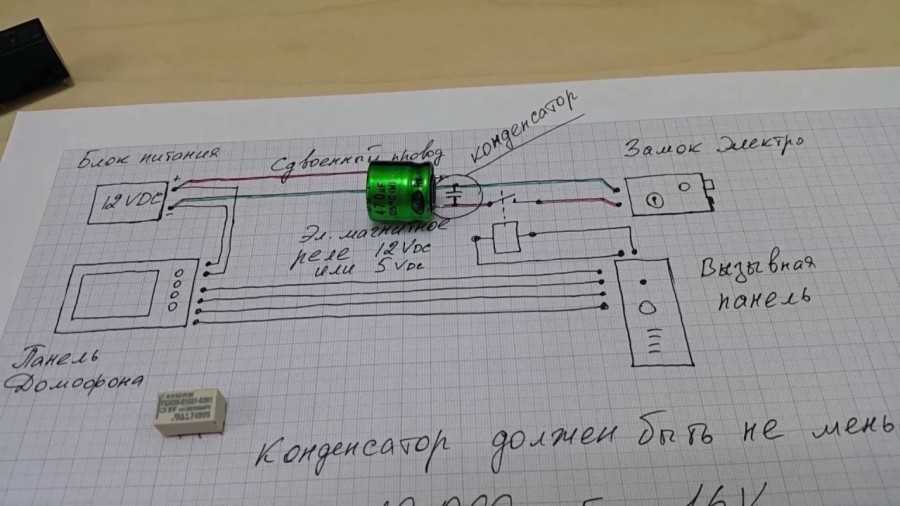

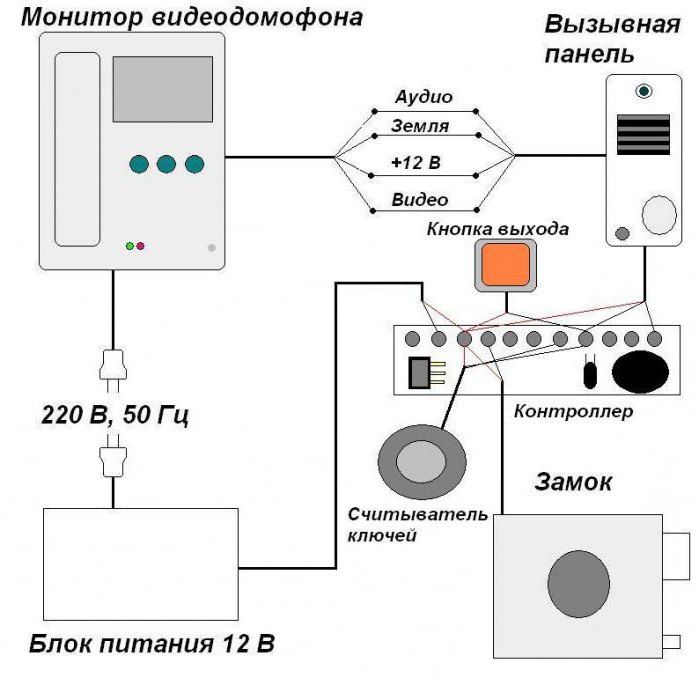

В многоквартирных домах обычно реализуют более сложную схему подключения домофона с применением контроллеров:
Схожая схема более удобна и комфортна. Она позволяет обеспечить доступ на контролируемую местность всем, у кого есть соответственный электронный ключ. При всем этом для такового домофона схема подключения фактически не усложняется. Электронный блок управления с контроллером имеет четкую и интуитивно понятную маркировку, объясняющую, к каким разъемам подключается соответственное оборудование.

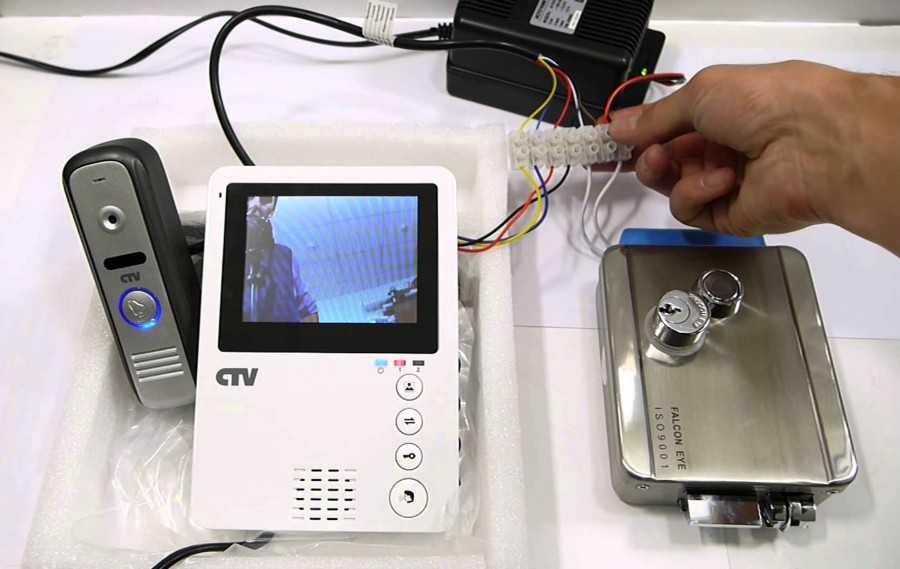

Нужный набор оборудования
Если у вас нет опыта в комплектации схожих систем видеонаблюдения и контроля доступа, то рекомендуется получать полный набор аппаратуры. В данном случае есть гарантия того, что все оборудование совместимо, а означает, и возможность сбоев в работе будет сведена к минимуму.

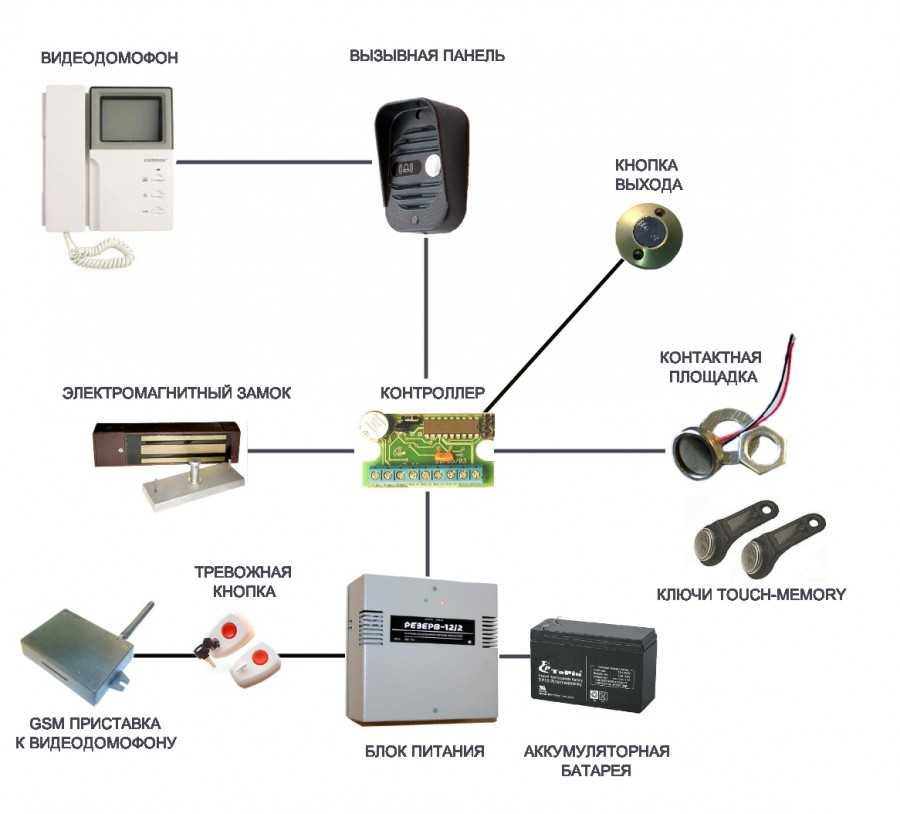

В стандартный набор оборудования входят следующие устройства и комплектующие.

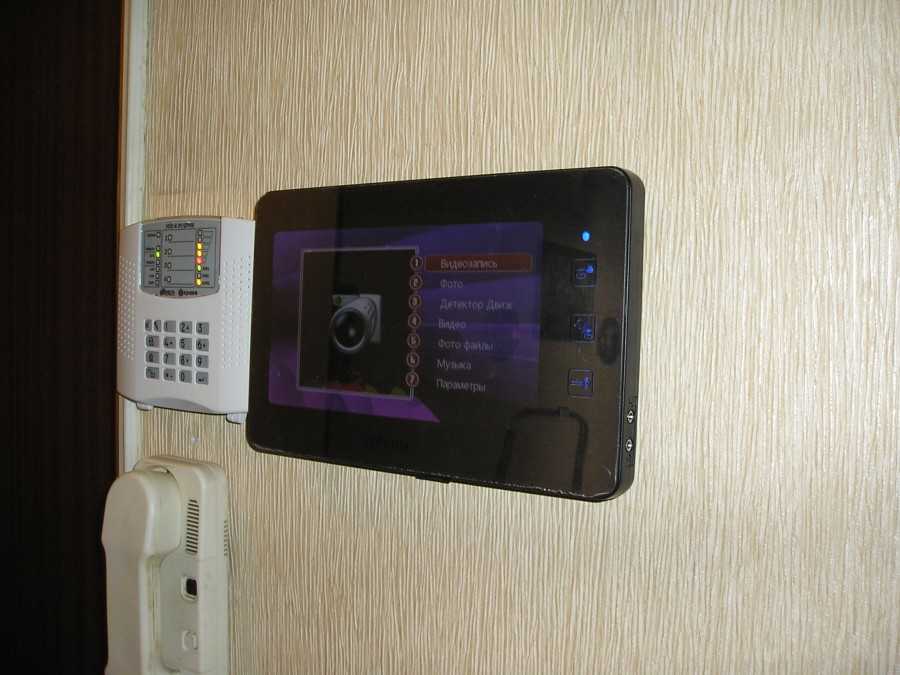

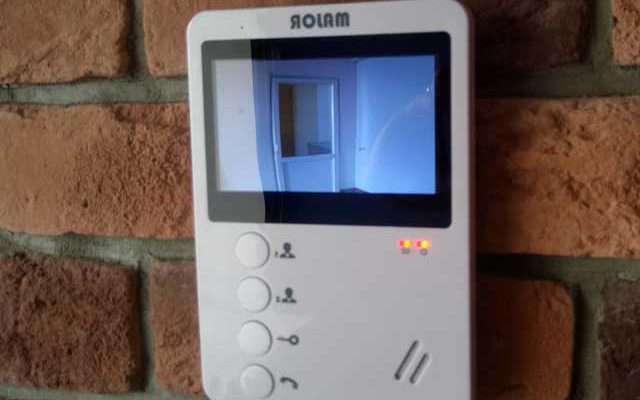

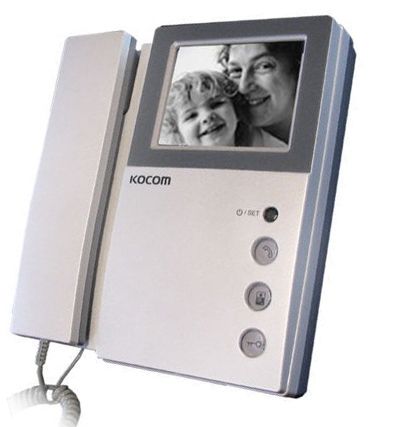

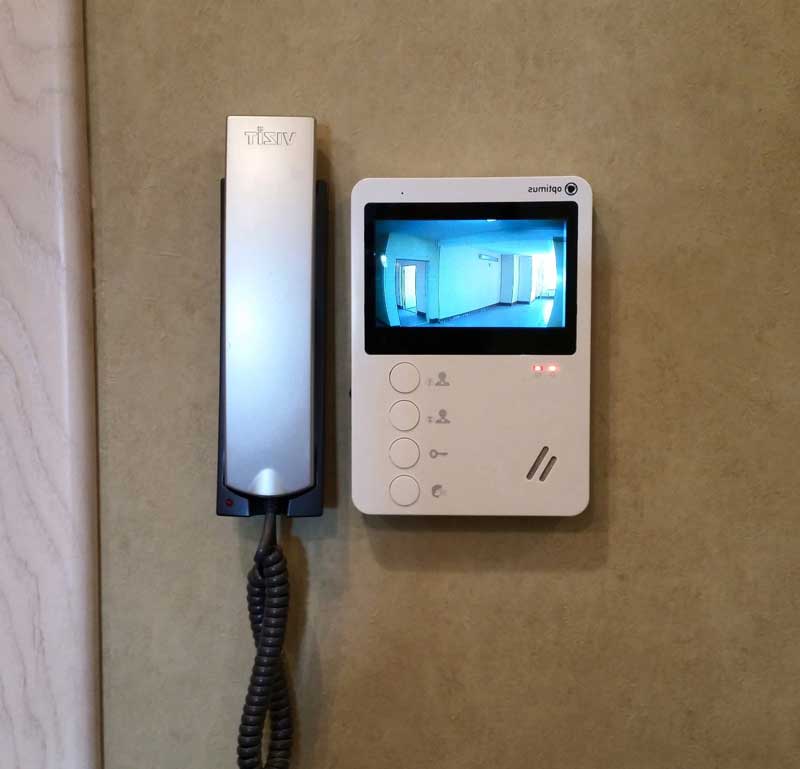

Монитор
Монитор с блоком управления электромеханическим либо электромагнитным замком показывает картину с камеры, установленной на вызывной панели. Разные модификации могут воспроизводить черно-белое и цветное изображение. 1-ые из них стоят значительно дешевле, но толика таких мониторов в продаже значительно сократилась.
Как правило это устройство устанавливается снутри дома либо квартиры у входной двери, такое размещение более комфортно.
Блок питания
Основное требование, выдвигаемое к блоку питания для комплекта аппаратуры, — общая мощность должна на 15–20% превосходить общее потребление электроэнергии. Не считая того, напряжение питания также должно соответствовать техническим чертам оборудования.
Почти всегда отдельный блок нужен только для подключения контроллера и электромеханического замка, мониторы с панелью управления обычно укомплектованы встроенными преобразователями напряжения.
Замок
- Электромагнитные замки отличаются низкой ценой. При подаче питающего напряжения электромагнит фиксирует двери в закрытом положении. Замки надежны, но имеют один значимый минус — при выключении электричества устройство перестает работать и дверь сумеет открыть хоть какой сторонний.
- Более предпочтительна схема подключения видеодомофона с электромеханическим замком, который не имеет характерных магнитным моделям недочетов. На самом деле, это обыденный замок, который используют для установки на входные двери. Но в действие он приводится электроприводом после поступления соответственной команды с панели управления либо контроллера.
Комплекты оборудования первого типа в большинстве случаев устанавливают в подъездах многоквартирных домов, дабы обеспечить открытый доступ при выключении электричества. А вот видеодомофоны для личных домов обычно поставляются с электромеханическими замками.

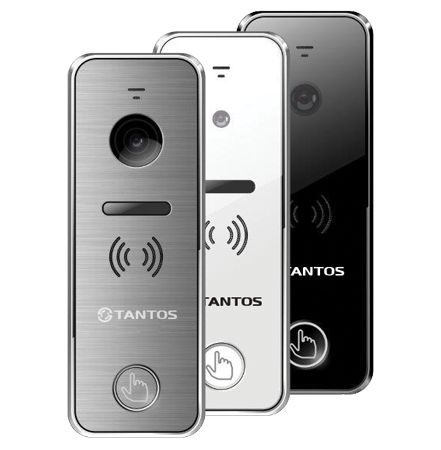

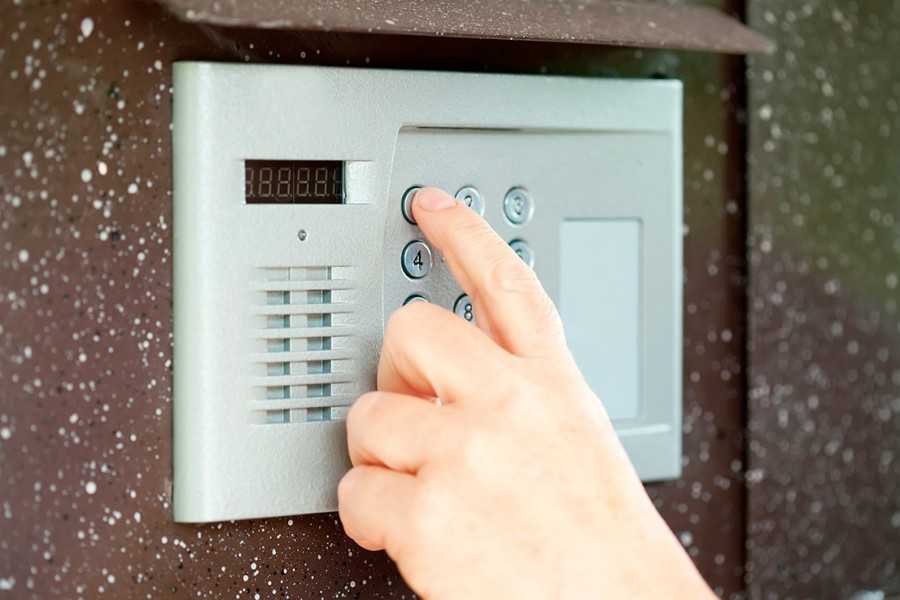

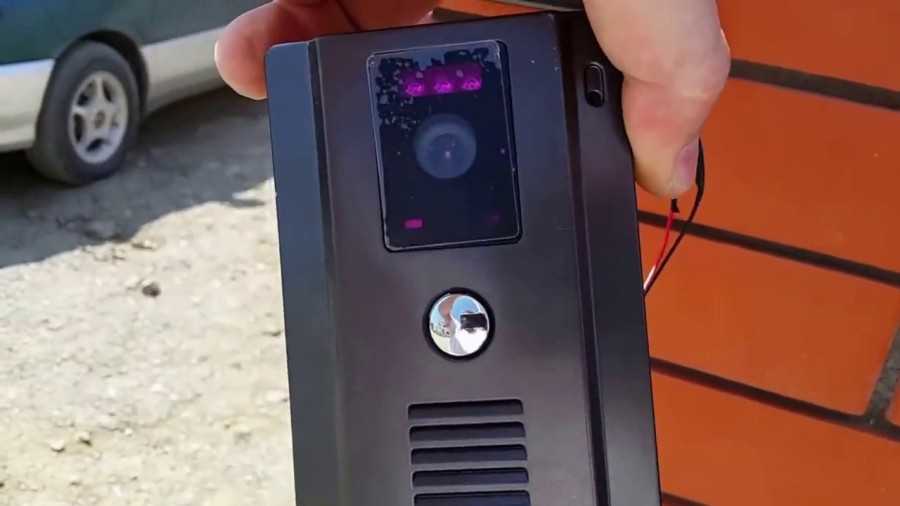

Вызывная панель видеодомофона
Одна из главных частей всего комплекта оборудования. Вызывная панель видеодомофона обеспечивает голосовую и видеосвязь между обладателем дома либо квартиры и гостем. Конкретно на ней обычно расположены и считыватели ключей, нужные для самостоятельного открывания дверей.
- Компактной камерой, обеспечивающей съемку и передачу изображения на монитор.
- Устройством ИК подсветки, позволяющей камере получить четкую картину в темное время суток.
- Микрофоном и динамиком для голосовой связи.
- Кнопкой вызова, позволяющей оповестить обладателя дома о посетителе.
В отдельных случаях схема подключения видеодомофона дополняется выносной камерой, позволяющей снимать картину с другого ракурса.
Соединительные провода
Прокладываемая проводка нужна для подачи питания на электромеханический либо электромагнитный замок, подключения вызывной панели к видеодомофону для передачи аудиосигнала и изображения.
Для понижения уровня вероятных помех рекомендуется применять только кабели в экранирующей оплетке. Это требование касается видеодомофонов, работающих с аналоговым и цифровым сигналом.

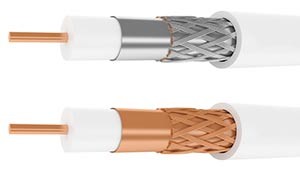

- Обыденные коаксиальные кабели РК-75 и их аналоги. Следует учесть, что для подключения по четырехпроводной схеме будет нужно прокладка 2-ух таких кабелей.

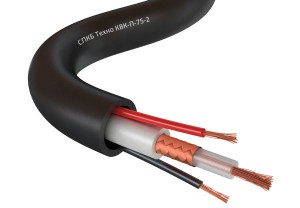

- Схожий недочет был устранен в комбинированных кабелях типа КВК. В них, не считая экранированной жилы, имеются два дополнительных проводника. Благодаря этому обеспечена передача видео и аудиосигнала, подача питания.
- Если подразумевается установка видеодомофона, работающего в цифровом формате, то применяют провода типа «витая пара». Требование к наличию экранирующей оплетки в данном случае сохраняется, потому применяют проводники с маркировкой FTP (все проводники защищены общим экраном).
- Если расстояние между устройствами не превосходит 60 метров, обходятся более дешевеньким проводом марки ШВЭП 4 х 0,12. Для подключения исполнительного механизма замка довольно многожильного провода ШВВП с сечением жил 0,75 мм 2 .
При выборе провода обращают свое внимание конкретно на расстояние от входной ворота до дома. Если оно превосходит 60 м, целенаправлено выбирать кабели РК-75, КВК.
Особенности подключения устройства
Перед тем как подключить и соединить между собой отдельные комплектующие, нужно изучить аннотацию, предоставленную производителем оборудования. При установке вызывной панели видеодомофона и прокладке полосы связи нужно предугадать защиту от механических повреждений и воздействия осадков.
Дабы понизить уровень вероятных помех и сделать лучше качество передаваемой рисунки, соединительные провода нужно укладывать на удалении от силовых линий.
Подключение отдельных устройств осуществляется только при обесточенной сети питания. Если запамятовать это правило, то при случайных маленьких замыканиях вероятен выход аппаратуры из строя.
Установка своими руками

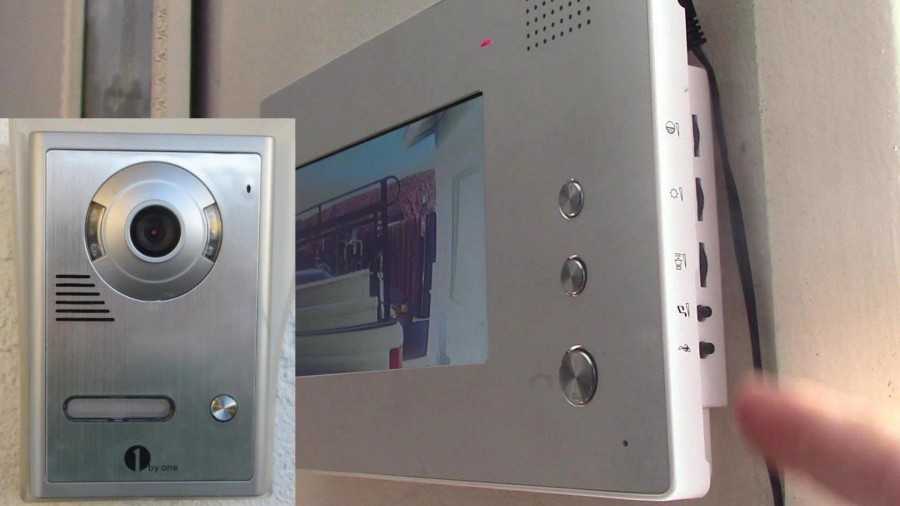

- В помещении монтируют монитор, подключают к домашней электросети. Особенных сложностей на этом шаге не появляется.
- Вызывную панель устанавливают на стенку у входной двери либо ворота. Рекомендуется углубить ее в кладку, это повысит защиту устройства от воды и механических повреждений. Высота установки от 1,4 до 1,6 м. Это дозволит сфокусировать камеру на лице человека среднего роста.
- Соединительные провода лучше прокладывать подземным методом. Значимого заглубления не нужна, полностью довольно 25–30 см. Для укладки применяют пластмассовые либо железные трубы соответственного поперечника.
- В комплектах без считывателей ключей все главные устройства подключаются конкретно к вызывной панели. А в видеодомофонах с такими считывателями главным считается управляющий контроллер, к которому и подключается другое оборудование.
Настоятельная рекомендация: перед тем как подключить видеодомофон, непременно проверьте соблюдение принципной схемы соединений.
Полезные советы по установке

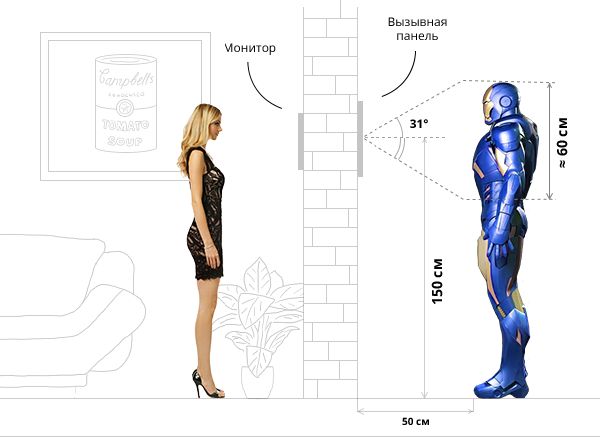

- Наилучшую картину обеспечивают камеры с углом обзора в границах 30–60 градусов.
- Обычное изображение в темное время суток обеспечит только видеодомофон с ИК-подсветкой.
- Не стоит устанавливать вызывную панель на дверях либо входной калитке. При открывании соединительные провода стремительно выходят из строя.
- Больше всего служат видеодомофоны с вызывной панелью в антивандальном выполнении.
Если у вас нет опыта в монтаже и подключении устройств такового класса, то комплектацию и установку стоит доверить квалифицированному мастеру.
Установить домофон своими руками в доме либо кабинете: аннотации по монтажу, подключению и настройке в домашних критериях
На данный момент уже никого не удивишь домофоном, так как он нужна для увеличения безопасности и комфорта жильцов. При его наличии нежеланные гости не могут просочиться на местность дома и причинить вред как имуществу, так и здоровью живущих. Устанавливают домофон обычно сотрудники специализированных компаний. Но в домашних критериях устройство тоже можно подключить.
В статье подвергнутся рассмотрению вопросы по установке домофона, также приведены аннотации для самостоятельного подсоединения.
Короткое содержимое статьи:
Виды домофонов
В ближайшее время, кроме обыденных аудио домофонов, производители стали выпускать видео домофоны, дабы жильцы точно знали, кто пришел к ним в гости. В данном случае изображение передается с того места, где установлены камеры на улице.
Составные части домофона

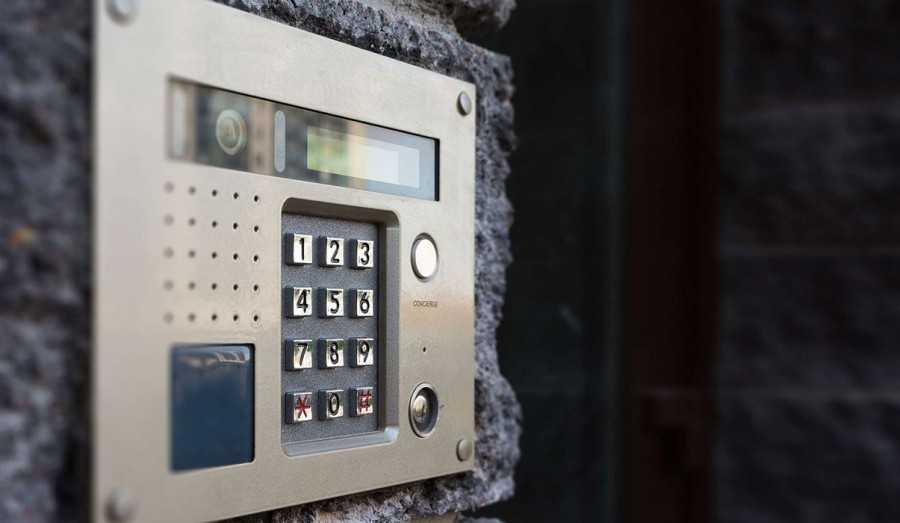

- Панель для вызова. Она состоит из кнопки для вызова, микрофон, динамик и также может включать в себя камеру. Есть особые камеры с инфракрасным излучением, которые в состоянии снимать ночкой. У некоторых моделей имеется антивандальные системы.
- Электромеханический либо электромагнитный замок. Если вдруг система будет обесточена, то магнитный замок раскроется. Механический же соединен с соленоидом, потому таким методом его будет не разблокировать.
- Блок питания. Располагается в корпусе монитора.
- Телефонная трубка.
- Панель управления.
- Монитор (в этом случае, если это видео домофон). Бывает как черно-белым, так и цветным. У них на корпусе размещается телефонная трубка для связи.
Как устанавливается домофон
Установка может быть беспроводной и проводной.
Во первом случае домофон можно просто установить, подключив систему к розетке либо к аккуму. Дальше следует действовать согласно аннотации.
Читайте тут! Как избрать посудомоечную машину: советы по подбору встраиваемых моделей и их свойства
Из минусов можно выделить, что вероятна утрата связи при наличии различных помех, которые могут создавать роутеры либо какие-либо радиоуправляемые устройства.
Во 2-м случае придётся самому узнать все особенности и аспекты идущих от главной станции кабелей. Из положительных моментов броско, что таковой домофон не разрядится, связь не будет потеряна.

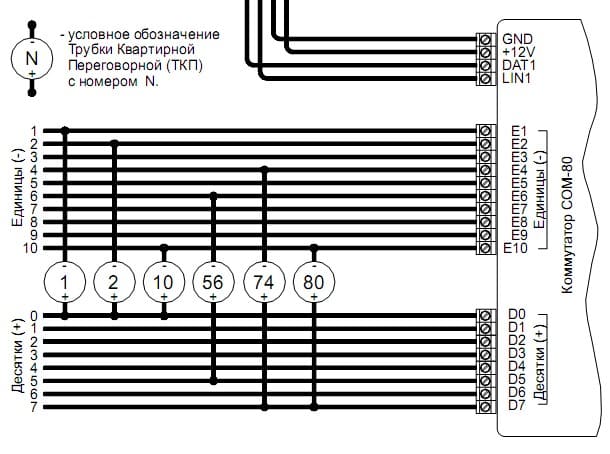

Схема подключения домофона
- Высочайшей степень трудности. Схемы высочайшей степени трудности применяются при подсоединении домофонов в многоквартирных домах. Обычно проводят установку мастера из специализированных компаний.
- Средней степени трудности. Вариант представляет собой соединение домофона и специального замка в одну единую систему.
- Обыкновенные. Самый легкий вариант, ведь осознать аннотацию по подключению домофона сумеет человек с исходными познаниями электрики.
Приёмник находится в одном помещении, а от него проходит несколько кабелей с 3-мя и 4-мя жилами. Их подключают согласно аннотации. От этих проводов зависит питание, также звуковой и видео сигналы.
Порядок установки домофонов
Вся процедура подсоединения состоит из нескольких шагов:
Проведение кабеля
В квартирах проводится по особым каналам либо штробам. Перед подключением домофона в личных домах необходимо избрать метод прокладки: внешную либо подземную.
При первом способе провод способна оборваться в итоге не погодных критерий. Подземное проведение кабеля более наилучший метод, так как он защищен специальной оболочкой.
Перейти провод должен на глубине от 75 см и ниже. В качестве дополнительной и особенной сохранности применяют также особые трубочки.
Установка наружного и внутреннего блоков
Подсоединение блока снаружи осуществляется где угодно, только бы было комфортно вам. К примеру, на заборе либо столбе. Установка припоминает подключение электрической розетки либо специального подрозетника, где находятся провода.
В этом случае, если нужно установить дополнительную камеру либо замок, то в специальную коробку проводят еще несколько кабелей. 2 обеспечат подачу электроэнергии к наружному блоку и замку, 3 провода, присоединенные к внутреннему блоку, проведут электричество к камере видеонаблюдения.
Установка внутренней части охранной системы более легкая, чем внешняя, так как в этом случае не нужна встроенного подключения. Блок необходимо накрепко подвесить в избранном Вами месте. Он состоит из нескольких частей: видеотелефона и источника питания. Нужно также держать в голове, что внутренний блок стоит устанавливать на видное для владельцев место.

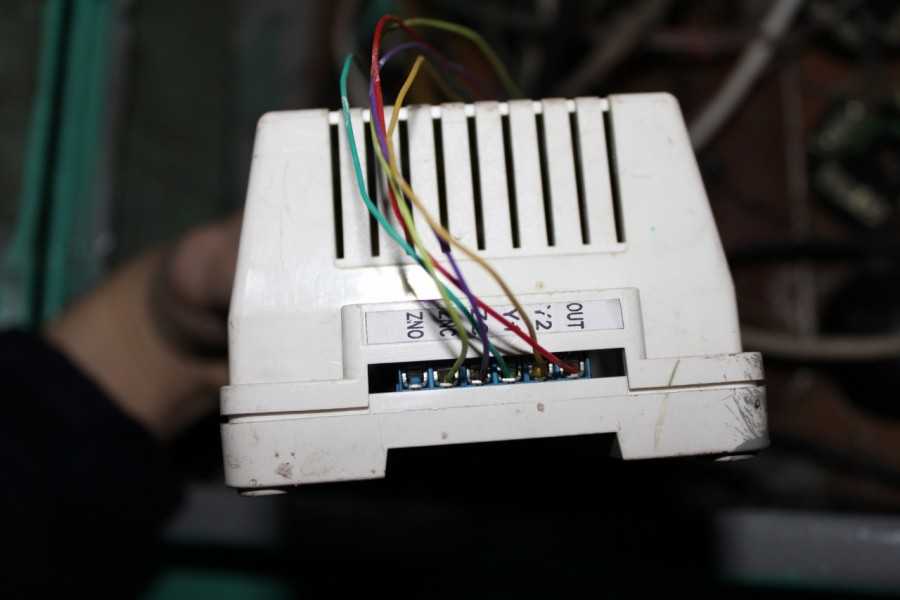

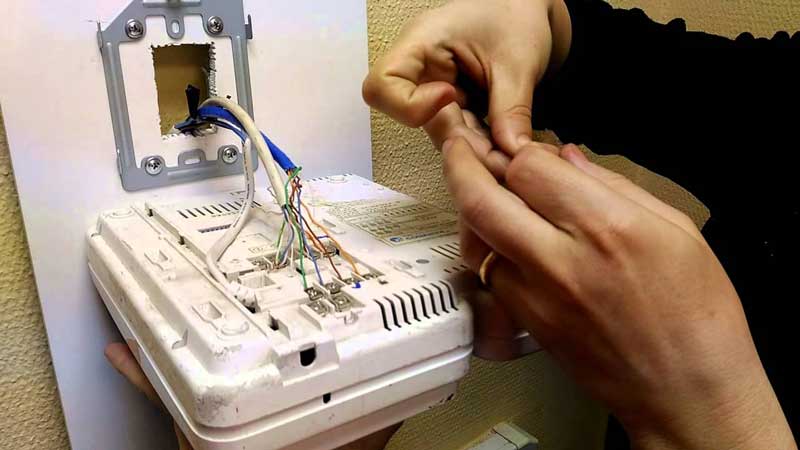

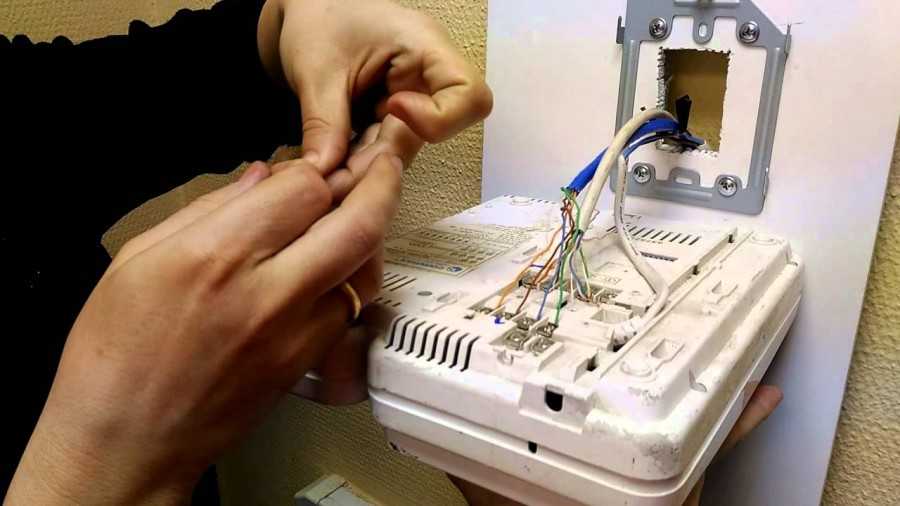

Коммутация кабелей
Перед подключением домофона следует разобраться в аннотации и в виде проводов. Главное тут не перепутать кабели и провода, потому нужно заниматься подсоединением не торопясь, подключая по одному проводу. В схемах обычно бывает все тщательно расписано, что какой кабель значит, для каких целей он нужен, какие клеммы применять.
Таким макаром, в статье было поведано как самому установить домофон, не вызывая мастера. Для этого стоит пристально изучить прилагаемые аннотации и пошагово следовать схемам. Если все изучить, то подключение домофона не составить какого-то лишнего труда.
Сложным подключением занимаются бывалые спецы, так как тут уже потребуются глубочайшие познания темы и отличные способности в области физики.
Как установить видеодомофон самому: пошаговая аннотация
Ремонт
На чтение 5 мин Просмотров 889
Установка оборудования — дело сложное, но полностью вероятное. Если вы очень не желаете завлекать к делу спеца, то в этой статье мы поведаем для вас, как установить видеодомофон самому. Видеоинструкция в конце статьи.
Как без помощи других установить видеодомофон
Вот, что для вас будет нужно:
- познания хотя-бы основ электроники;
- малая комплектация;
- соблюдение техники безопасности.
Последнее принципиально не только лишь для того, дабы сохранить для вас жизнь: при маленьком замыкании самой технике тоже не поздоровится, и придётся брать новейшую.

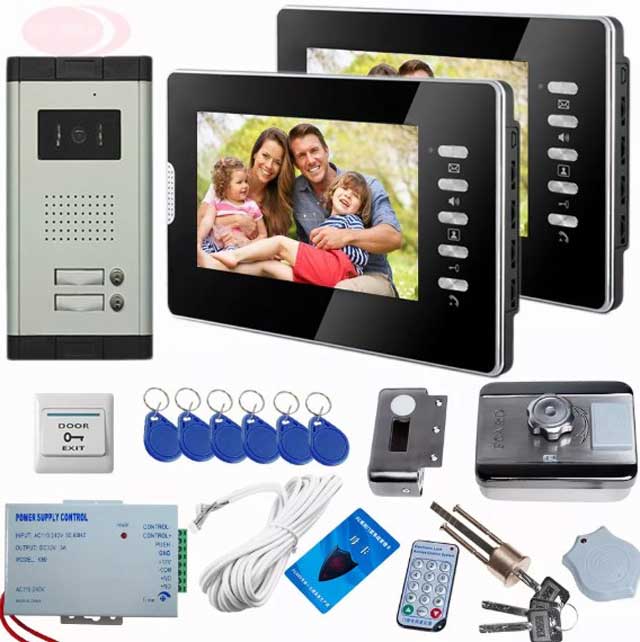

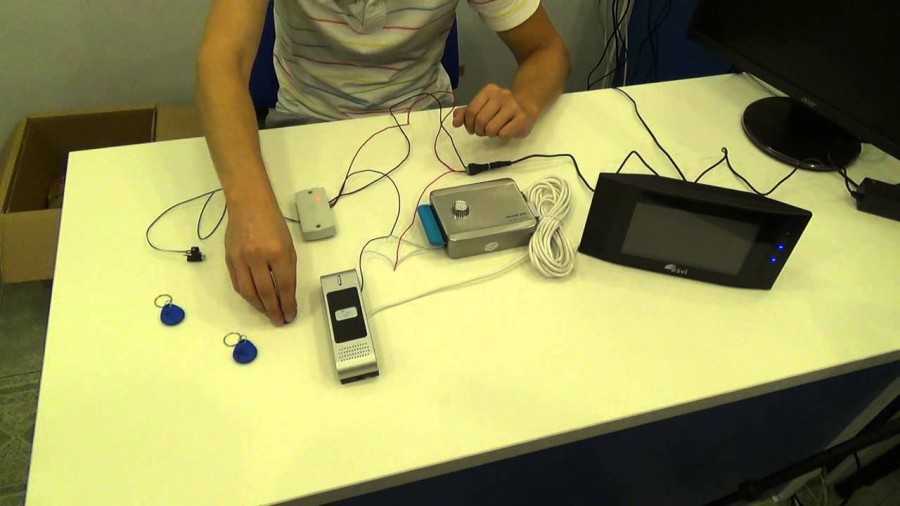

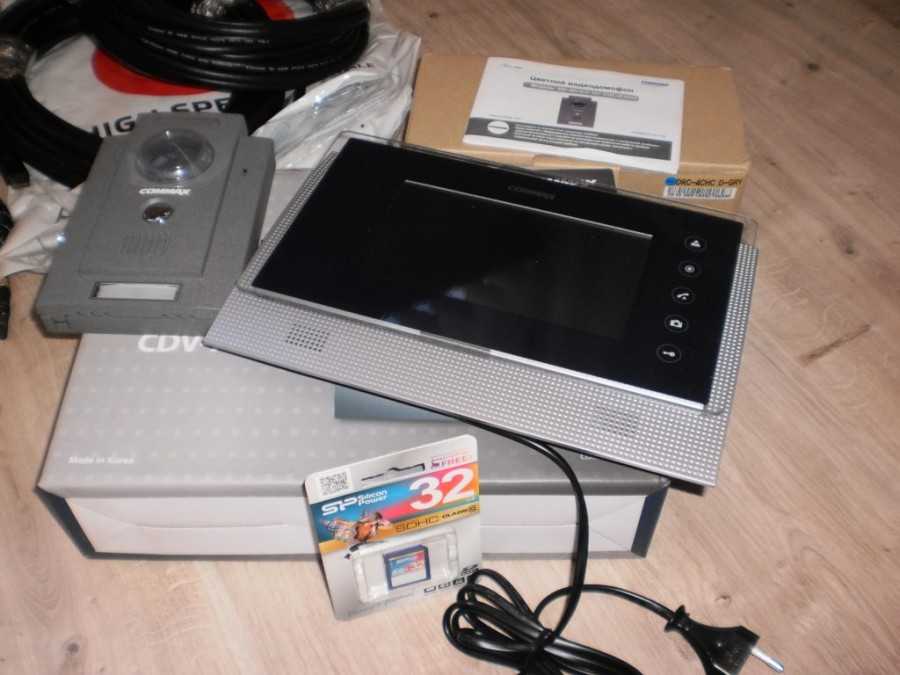

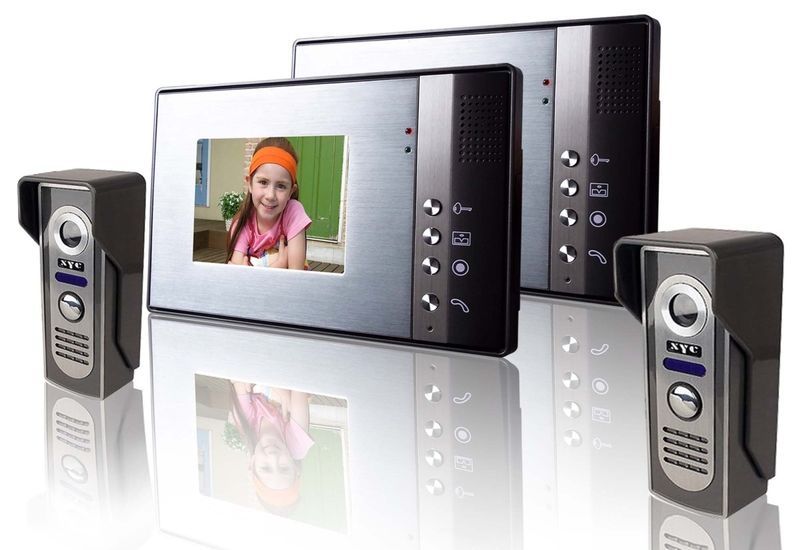

Набор видеодомофона
Установка проводится в несколько шагов:
- Выбор оборудования и девайсов.
- Подготовка к установке.
- Проведение кабелей, наладка проводов.
- Проверка работы оборудования.
- Установка.
Подбор инструментов
Для начала решите, сколько камер и экранов вы желаете установить. Если видеодомофон для квартиры, то запишите марку и модель подъездного домофона . Непременно удостоверьтесь, что все технические составляющие могут верно работать между собой. Пусть даже для этого и придётся завалить торговца вопросами. Очень нередко бывает, что составляющие даже именитых производителей никак не желают работать вместе. Потому принципиально, дабы вся техника смешивалась.

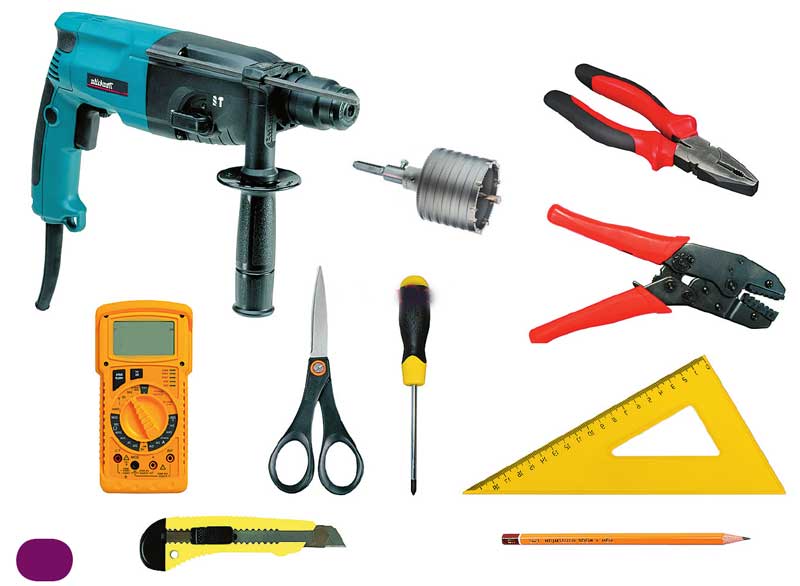

Для самостоятельной установки видеодомофона для вас пригодятся следующие инструменты:
- несколько отвёрток (плоские и крестовые);
- кусачки;
- датчик напряжения;
- перфоратор и дрель (также все их комплектующие вроде насадок и буров);
- паяльничек;
- изолента;
- термоусадка малого поперечника.
Из расходников для вас пригодятся:
- четырёхжильный кабель — но, если между видеопанелью и экраном более 10 метров, то витую пару применять не целенаправлено;
- сетевой кабель на 220 вольт, чем толще — тем лучше (советуем YD 2×0,5);
- короба.
Подсчитать нужную для вас длину провода. Дабы точно не прогадать, вы сможете подсчитать следующим образом: сложите горизонтальное и вертикальное расстояние до экрана, и прибавьте к нему приблизительно 25% длины провода на всякий случай. Так для вас точно должно хватить.
Как установить видеодомофон самому
Подготовка к работе

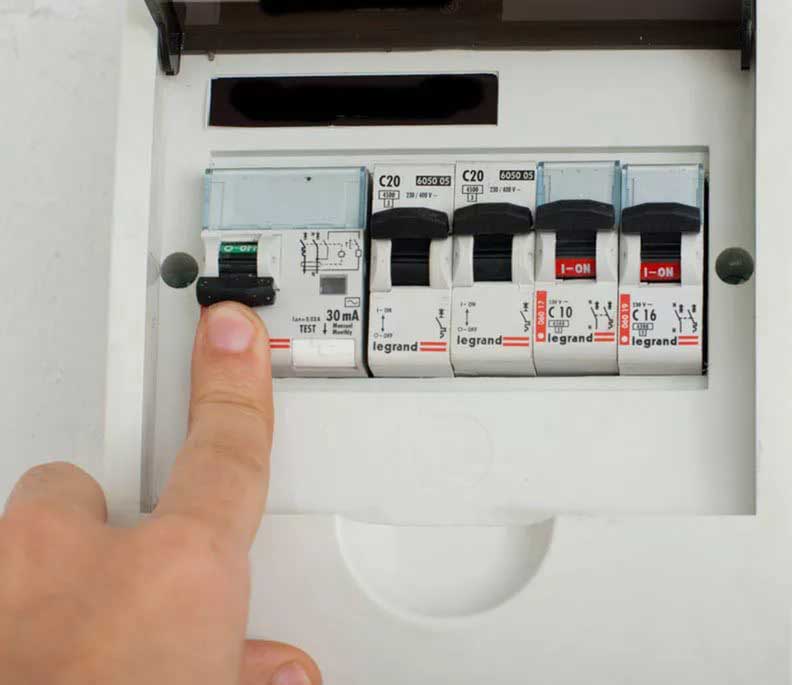

Если монитор уже подключён проводом, то в щитке найдете предохранитель, отключающий питание, и обесточьте его. Выполнить это нужно строго до того, как вы начнёте работать, сверлить стенки и протягивать провода. Датчик напряжения отныне — ваш главный ассистент. Часто пользуйтесь им, дабы проверить напряжение.
Также лучше закройте мебель и прочую утварь какой-либо тканью, так как при сверлении стенок будет сильно много пыли.
Запомните (а лучше куда-нибудь запишите) цвет уже проложенного провода.
Составьте подробный план, которым будете управляться при подключении.
В конце концов, соберите все нужные инструменты так, дабы до них можно было достать рукою. И можно начинать.
Проведение кабелей, установка подрозеточников
Схема подключения видеодомофона
Лучше прокладывать провода как можно поближе к входной двери, но не очень близко: если входящий будет цепляться либо облокачиваться на этот провод, ничего неплохого, поверьте, не выйдет.

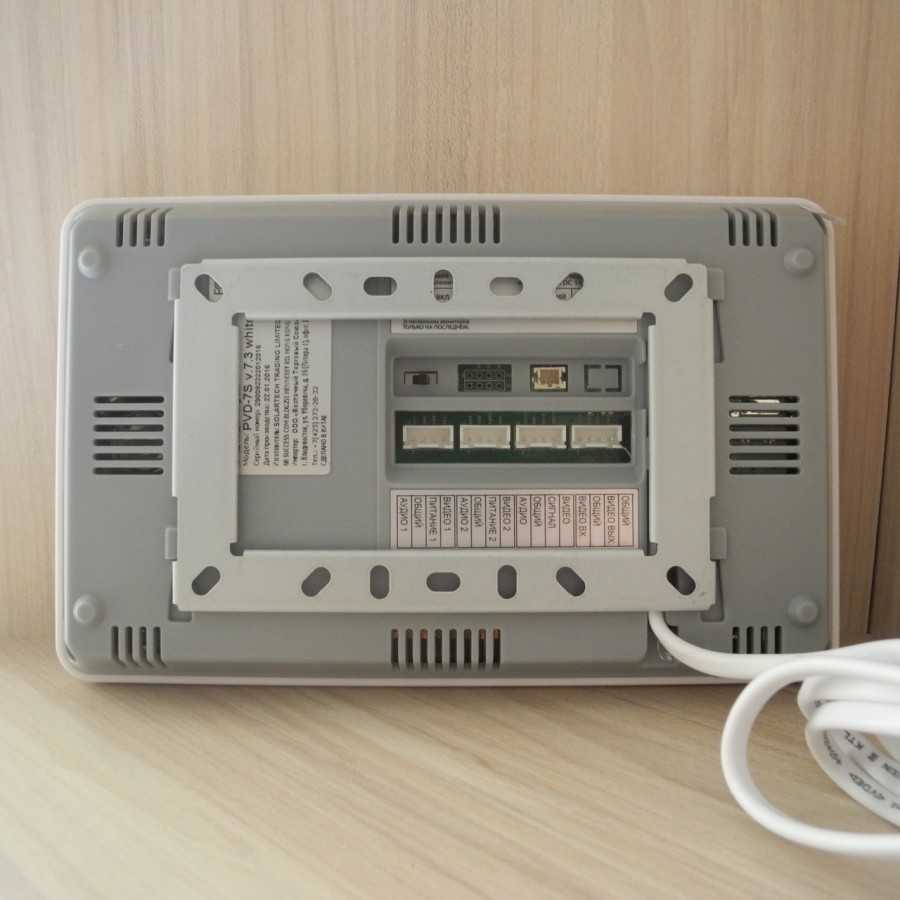

Там, где будет размещён экран, установите кронштейн, отметьте отверстия под саморезы. Просверлите отверстия на месте этих отметок (если стенка не бетонная — лучше подойдёт сверло на 6 мм). То же самое проделайте там, где планируется установить экран. Дабы подключить ваш личный видеодомофон к подъездному, также необходимо будет подключить блок сопряжения, также отыскать и сверить нужные провода в щитке на этаже.
Когда вы сделаете это, необходимо будет установить сзади монитора подрозеточник — но так, дабы ничто не препятствовало установке кронштейна. Невзирая на то, что мы желаем всё выполнить прекрасно и комфортно, не сокращайте длину проводов: этим грешат многие новенькие. Длина провода должна, что разумно, позволить подключить устройство к монитору.
Сейчас, когда провода установлены и ничему не мешают — можно протягивать кабели, всё время сверяясь с вашей схемой. Лучше всё перепроверьте на пару раз.
Проверка перед финишным пуском
Сейчас, когда мы совладали с самой тщательной работой, установили крепежи и проложили провода, охото побыстрее выяснить, работает ли видеодомофон. Уймите любопытство и не спешите: перепроверьте всё на пару раз. Верно ли подключены провода, верно ли подключено питание и заземление. Ошибки могут стоить очень недешево!
Подсоедините панель к проводам, а экран к разъёмам. Сейчас можно включать питание.

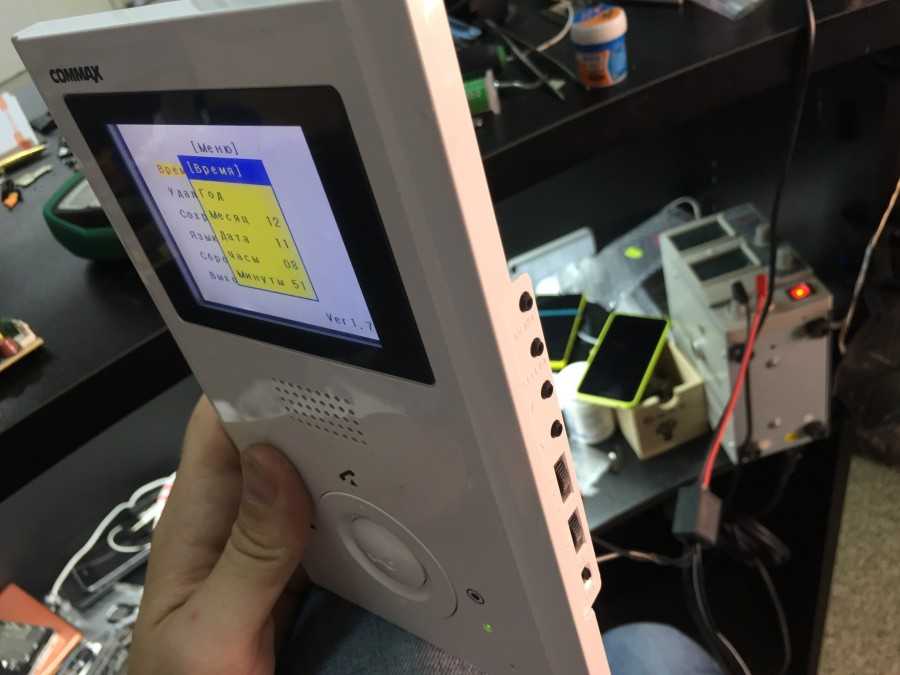

Когда вы точно всё перепроверили, можно провести первую проверку. Выполнить это до боли просто: вызовите друга, и пускай он наберёт номер вашей квартиры, дабы звонок поступил на видеодомофон. Как же ещё проверить, всё ли работает? Вы наглядно удостоверьтесь, передаёт ли экран изображение, слышен ли звук, реагирует ли домофон на магнитный ключ.
Если всё работает правильно — означает, вы совладали, и система готова к конечной установке.
Как установить видеодомофон: окончание

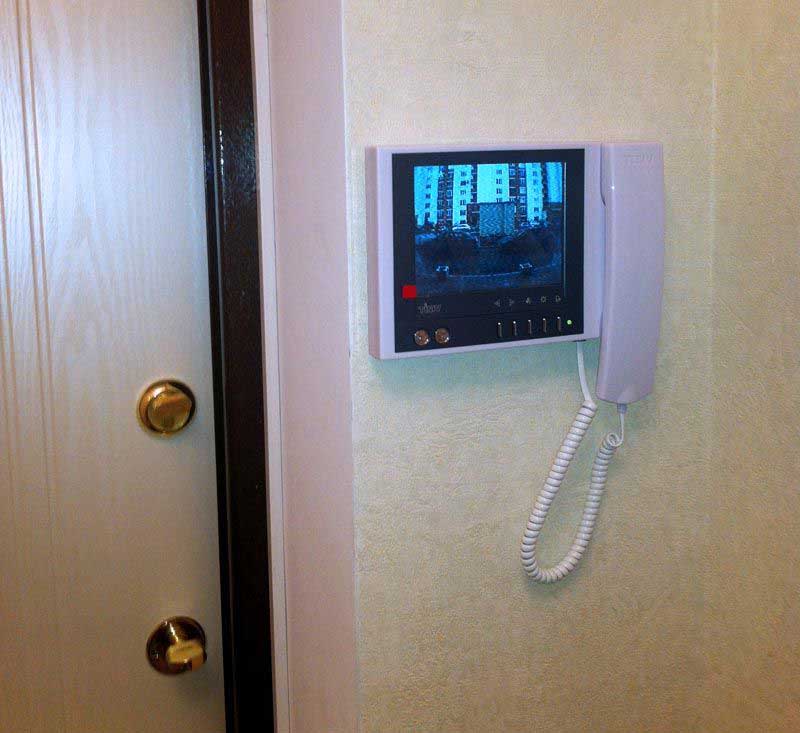

Далее дело за малым: установите экран на кронштейне, спрячьте безобразные проводки в заблаговременно приготовленную нишу в стенке. Прикрепите панель, и убедитесь, всё ли работает. Если нет — что ж, придётся поэтапно переделывать и находить, где вы допустили ошибку. Если всё работает нормально, и на дисплее вы видите собственного друга (и вы ТОЧНО удостоверились, что это не ТВ-шоу), означает, мы можем вас поздравить: вы без помощи других смогли установить к для себя в квартиру видеодомофон.
В окончание необходимо отметить, что у вас уйдёт сильно много времени на самостоятельную установку. Еще проще будет вызвать спеца, у которого будут на руках все нужные инструменты, но который возьмёт плату за свою работу. Что избрать — решать для вас.
