В ближайшее время все почаще встречается, что люди желают что-то заавтоматизировать в электроснабжении собственной квартиры либо в собственном личном доме. Равномерно на 1-ое место выходят удобство управлением нагрузкой и экономия электроэнергии. К примеру, датчик движения автоматизирует и упрощает управление освещением. С ним не надо в темноте находить выключатели и жать кнопки. Работа осветительных приборов, исключительно в момент присутствия человека, позволяет сберегать электроэнергию. К примеру, в подъездах многоквартирных домов освещение работает круглые сутки (деньком и ночкой) даже, когда в них никого нет. Все это время счетчик крутит свой циферблат. Если подключить осветительные приборы через датчики движения, то появится осязаемая экономия электроэнергии. Освещение не будет же работать, когда в подъезде никого нет, а это большая часть времени. Еще продлится срок службы ламп. Это тоже большой плюс. А в наше современное вирусное время минимум касаний чего-либо (выключателей) в публичных местах пойдет лишь на благо здоровья людей.

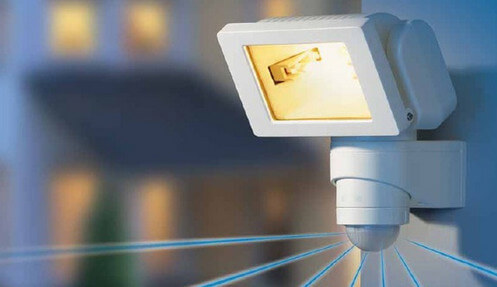

В данной статье я расскажу о решении и дам схему управления светильниками для одной нередкой и не стандартной ситуации. Она появляется в личном доме, даче, особняке и т.д., так как тут есть место для заезда личного автомобиля во двор, на парковку либо в гараж. В темное время суток необходимо поначалу освещать двор фонарями, а позже приходится выходить из автомобиля и идти включать свет. Это не комфортно. Охото же, дабы ворота раскрылись и автоматом включилось освещение. А если владелец дома идет пешком, то ему нужен фонарик. Как раз для этих целей и можно применить датчики движения. Они нашли машину либо человека, включили освещение во дворе и по истечении некоторого времени отключили его. За этот период времени человек паркуется, достает вещи из багажника и входит в дом. Руки заняты и "щелкать" выключателями не надо. Комфортно же? Естественно, в данной ситуации для включения освещения в темное время суток можно применять и фотореле. Но для чего освещать заезд либо двор всю ночь если там никого нет? Потому фотореле здесь не подходит. А датчики движения здесь все-же необходимо подбирать с данной функцией фотореле. Для чего им демонстрировать реакцию на движение и включать освещение, к примеру, деньком? Тут можно все настроить так, дабы автоматизация освещения работала исключительно в темное время суток.
Описанная ситуация вроде бы стандартная. Поставили датчик движения и все на этом. Но здесь есть один минус. Человек может находиться у автомобиля большее время, чем выставлено на датчике движения. К примеру, пришел сосед обсудить политическую ситуацию в стране. Во время духовного разговора освещение, после определенного промежутка времени, будет отключаться. Придется с соседом временами махать руками, дабы опять сработал датчик. Это уже не комфортно. Также можно вечерком убираться во дворе, посиживать на завалинке и считать звезды, проводить работы с машиной и т.д. В такие моменты необходимо, дабы освещение повсевременно работало. Здесь уже охото поставить обыденный выключатель освещения, дабы его включил и свет работал повсевременно, а когда его выключил, то все переключилось назад на датчик. Выходит ситуация, в какой одной группой осветительных приборов необходимо сразу управлять и датчиком движения и выключателем. Как это выполнить? Ах так раз ниже и расскажу как организовать управление светильниками сразу через выключатель и через датчик движения?
Я сталкивался с данной задачей пару раз и пришел к такому самому обычному решению. Необходимо просто взять не обыденный выключатель, а переключатель либо в простонародье его именуют проходной выключатель. Обыденный выключатель нажатием на кнопку или замыкает цепь, или размыкает. Переключатель же имеет два выходных контакта. У него нажатием на кнопку происходит только переключение общего входа на 1-ый либо 2-ой выходы. У переключателя (проходного выключателя) нет положения, дабы цепь была разомкнута. У него повсевременно замкнут или выход 1, или выход 2. Такую его схему и можно применить в нашей ситуации.
Еще стоит направить особенное снимание на выбор датчика движения. Они есть трехпроводные (с внедрением нуля) и двухпроводные (без применения нуля). В моей схеме применен трехпроводный датчик, т.е. с подключением нуля. Это часто встречающийся вариант. Помните, что двухпроводные датчики не будут работать со светодиодными лампами. Они работают только с лампами накаливания либо галогенными лампами. Здесь ноль к датчику поступает через нита накаливания самой лампы.

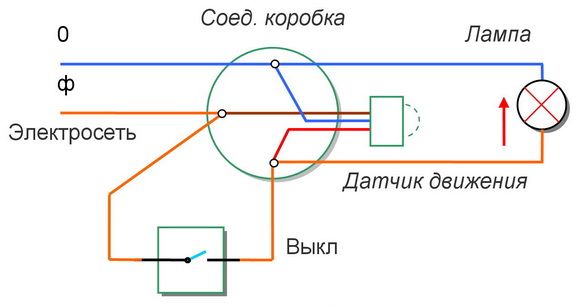

Итак, вернемся к схеме. От РК (распределительной коробки) прокладываются 3-х жильные кабели к светильнику, к датчику движения, к переключателю. Как обычно к светильнику ноль и заземление идут впрямую. Еще ноль идет на датчик движения. Сейчас разбираемся с подключением фазы. У нас есть проходной выключатель и у него три клеммы. Это условно один вход (общая контакт) и два выхода. К общей клемме подключаем фазу, которая идет на осветительный прибор. На один выход подаем фазу впрямую от сети, а на 2-ой выход подаем фазу от датчика движения. Также от РК фаза идет к самому датчику. При срабатывании он замыкает свой контакт и фазу от сети подает на нагрузку. В нашем случае он фазу подает на один контакт переключателя.
Разглядим работу схемы через переключатель и датчик движения. Другими словами освещение будет врубаться исключительно в присутствии человека. Для этого проходной выключатель переводим, методом нажатия кнопки, на замыкания общего контакта с клеммой выхода, на который идёт фаза от датчика движения. Здесь путь тока таковой. От щита фаза поступает в РК, дальше на датчик движения. При его срабатывании фаза подается на проходной выключатель, после которого она ворачивается в РК и дальше уже поступает к светильнику. Освещение врубается и все довольны. В этом режиме необходимо все оставлять, так как после отсчета времени датчик разомкнет свой контакт и обесточит осветительный прибор.
Сейчас разглядим работу схемы с принудительным включением освещения кроме датчика движения. Нам необходимо просто надавить кнопку проходного выключателя и все. Фаза от РК через переключатель впрямую попадет к светильнику и он включится. В таковой ситуации датчик движения остается под напряжением и будет демонстрировать реакцию на движения в его зоне деяния. Но его выход в проходном выключателе будет разомкнут и потому он никакого воздействия на осветительные приборы оказывать не будет.
Вот и весь секрет организации управления светильниками сразу через выключатель и через датчик движения ))) Лично я пришел к данной схеме, когда передо мной встала данная задачка. Если у вас есть другое ее решение, то напишите в комментах. Мне будет очень любопытно с ним познакомиться.
Подключение датчиков движения. Виды и схемы. Работа и особенности
Датчиком движения именуется электронное инфракрасное устройство, обнаруживающее перемещение живых созданий и включающее питание освещения и других электронных устройств. В большинстве случаев такие датчики монтируют для освещения, но могут применяться для других целей, к примеру, включения звуковой сигнализации и т.д.
Датчик движения работает по принципу электрического выключателя. Обыденный электрический выключатель мы включаем и выключаем механически рукою, а датчик движения врубается автоматом, реагируя на движение, и выключается автоматом при прекращении движения.
Датчик движения применяют вместе с освещением, также на включение звуковой сигнализации, на открытие дверей, как к примеру, двери гипермаркета, и т.п.
Типы датчиков движения
По месту расположения:
- Периметрические, применяются на улице.
- Периферийные.
- Внутренние.
По принципу деяния:
- Ультразвуковые – реакция на волны звука завышенной частоты.
- Микроволновые – реагируют на радиоволны высочайшей частоты.
- Инфракрасные – применяют излучение теплоты.
- Активные – обустроены приемником и передатчиком.
- Пассивные – без передатчика.
По виду срабатывания:
- Термические – срабатывают при изменении температуры.
- Звуковые – действуют на колебания воздуха.
- Колебательные – срабатывают на действие магнитного поля.
По конструкции:
- 1-позиционные – обустроены передатчиком и приемником в одном корпусе.
- 2-позиционные – приемник и передатчик в различных корпусах.
- Многопозиционные – обустроены несколькими блоками.
По типу монтажа:
- Функциональные.
- Комнатные.
- Внешние.
- Затратные (стенные).
- Потолочные (для навесного потолка).
- Врезные (для кабинетов).
Принцип деяния
Механизм работы не вызывает проблем для осознания, и является обычным. Сенсор обнаруживает объект, выдает сигнал на реле, которое замыкает цепь, лампочка зажигается.
Подключение датчиков движения на примере
Дабы лучше осознать, как работает датчик движения, проведем опыт с подключением к лампочке. Для этого нам пригодится:
- Датчик движения.
- Электрическая вилка.
- Отвертка индикаторная для поиска фазы.
- Электрический патрон.
- Лампочка.
- Винтообразной зажим.
- Провод.
- Зачистной инструмент.
Поначалу создадим подключение лампочки впрямую в розетку, а позже в разрыв цепи подключим датчик движения для того, дабы осознать работу датчика.
Берем электрический провод и подключаем концы к вилке. Для зачистки провода используем особый зачистной инструмент, которым комфортно воспользоваться. С обратной стороны устанавливаем патрон. Вкручиваем лампочку.
При помощи индикаторной отвертки определяем, где в розетке фаза. Вставляем вилку в розетку и убеждаемся, что лампочка пылает. Сейчас необходимо в разрыв провода установить датчик движения. Отключаем электропитание и разрезаем обе жилы. Зачищаем концы проводов.
Сейчас наша задачка установить датчик в разрыв питающего провода. Необходимо подвести к датчику согласно аннотации, ноль для его питания, и фазу пропустить через датчик на лампочку. Фаза зайдет в карий провод, выйдет из красного провода и зайдет на лампочку. Соединяем по этой схеме. Берем винтообразной зажим и соединяем.

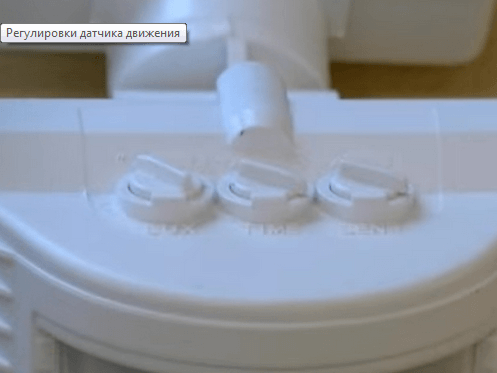

На самом датчике есть два реостата. Один реостат отвечает за время суток. Его можно применять не только лишь на освещение, но и на включение других устройств. На левом регуляторе слева от него нарисовано солнце, а справа нарисована луна. Другими словами, для того, дабы применять датчик в светлое время суток, переключатель ставим в режим, где обозначено солнце. Если мы датчик будем применять ночкой для освещения, то датчик переключаем в режим темного времени суток.
Для нашего опыта проверки включим в режим светлого времени суток, так как делаем проверку при свете. 2-ой датчик отвечает за время отключения. Мы можем установить его на минимум, и он будет выключаться через 5 секунд, или установить на максимум, другими словами, прирастить время с момента прекращения движения. Сейчас включаем вилку в розетку, согласно ранее установленной полярности. Производим движение рукою, датчик включает лампу. Сейчас не совершаем никаких движений, проходит несколько секунд, датчик выключается. Подключение датчиков движения происходит схожим образом.
Схемы подключения
Подключение датчиков движения осуществляется по обыкновенной схеме замыкания и размыкания цепи лампочек. Если нужно неизменное освещение, но при всем этом ничего не двигается, то в схему включают параллельно датчику движения обыденный выключатель. При включении выключателя свет будет пылать за счет обходной цепи. При выключении выключателя контроль освещения перейдет к датчику движения.
Подключение датчиков движения (несколько)
В большинстве случаев бывает, что форма помещения не позволяет окутать все его место одним датчиком, к примеру, за поворотом в коридоре. В данном случае располагают несколько датчиков, и подключают их по параллельной схеме. В итоге срабатывания любого датчика, цепь замыкается, и напряжение подается к устройствам освещения. При таком методе соединения нельзя забывать о том, что лампы освещения и датчики нужно подключать от одной фазы. В неприятном случае произойдет куцее замыкание.
Датчики движения располагают таким макаром, дабы угол обзора образовался большей величины по направлению на предполагаемую область движения объектов. При всем этом окна, двери и интерьер помещения не должны экранировать и мешать работе датчика.
Датчики движения имеют свойство допустимой долговременной величины мощности от 500 до 1000 ватт. Потому они имеют ограничение по использованию с высочайшей нагрузкой.
По мере надобности включения многих массивных устройств освещения, подключение датчиков движения делается через магнитный пускатель.
При приобретении датчика, в его комплекте смотрите аннотацию по установке и настройке. Обычно на корпусе указывают схему устройства. Под крышкой датчика есть колодка для подключения, и видны три контакта по цветам. Провода подключают при помощи зажимов. Если кабель многожильный, то применяют втулочные наконечники.
Особенности подключения

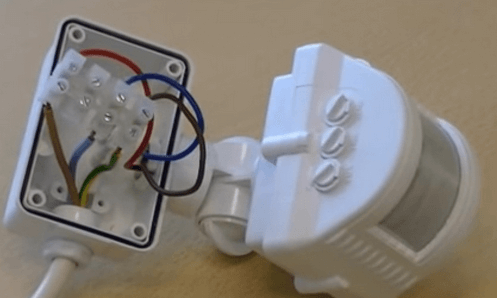

Электрический ток поступает на датчик по двум проводникам: карий – фаза, и синий – ноль. Из датчика фаза идет на один контакт лампочки. Другой конец лампы подключается к клемме ноля.
При появлении движения в контрольном месте датчик срабатывает и замыкает контакты реле, которое подает фазу на осветительный прибор.
В клеммной колодке есть винтообразные зажимы, потому провода подключают с наконечниками. Провод фазы рекомендуется подключать по схеме, обозначенной в аннотации.
Подключение датчиков движения сопровождается некоторыми особенностями:
- После соединения проводки закрывают крышку и перебегают к подключению проводов в распредкоробке.
- В коробку подводится 9 проводов: 2 – от лампы, 3 – от датчика, 2 — от выключателя, 2 – ноль и фаза.
- Провода на датчике: карий (белоснежный) – фаза, синий (зеленоватый) – ноль, красный – подключение к сети.
- Соединение проводов создают следующим образом: провод фазы (карий) соединяют с карим (белоснежным) проводом фазы датчика и проводом от выключателя. Провод нуля питающего кабеля соединяют с нулем датчика и нулем лампы освещения.
- Остались три провода – красный от датчика, карий от лампы и 2-ой провод от выключателя. Их соединяют.
Датчик подключен к свету. После подачи питания датчик указывает свою реакцию на движение, тем замыкая цепь освещения.
Аннотация по монтажу
Мы разобрались со схемой подключения и принципом деяния. Сейчас остался принципиальный и завершающий шаг работы — разобраться с монтажом датчика движения.
Дабы без помощи других выполнить установка и подключение датчиков движения к питающей сети, нужно следовать по определенному порядку:
- Избрать схему подключения (один датчик, или несколько, с выключателем либо без него и т.д.).
- Найти самое подходящее место и направление для монтажа датчика движения. Обычно датчик закрепляют на потолке, или в углу помещения. При уличном монтаже необходимо глядеть по обстановке. Главным параметром является угол обзора датчика. Нужно избрать самое подходящее место для расположения корпуса датчика таким макаром, дабы не было мертвых зон (места, которые датчик не обхватывает своим действием). Для этого рекомендуется применить опоры фонарей либо несущую стенку строения.
- В распределительном щите отключить электричество для того, дабы обеспечить безопасность при подключении проводов.
- По избранному варианту схемы выполнить подключение 3-х проводов к контактам корпуса датчика и в корпусе устройства освещения. При всем этом не надо забывать о соблюдении маркировки по цветам проводов и обозначениях разъемов, во избежание неурядицы. При неверном подключении ноля и фазы вы подвергаете себя угрозы, также навредите проводке, потому при подключении необходимо работать аккуратненько и осторожно.
- На корпусе датчика необходимо настроить регуляторы, избрать их рациональные опции. На корпусе датчика могут быть несколько распространенных регуляторов: Lux – уровень света для срабатывания, Time – задержка по времени выключения освещения, Sens – чувствительность детектора датчика, Mic – уровень шума для срабатывания датчика. Эти опции в каждом случае персональны.
- Подать питание в распределительном щите и протестировать работу датчика движения. Если нужно, то поменять размещение датчика, либо перенастроить чувствительность и другие опции.
Корпус датчика рекомендуется располагать как можно далее от устройств, испускающих электромагнитные волны, так как они негативно действуют на работу датчика, и могут сделать условия для его неверных срабатываний.
При подключении датчика на садовом участке, лучше расположить его далее от кустов, деревьев и других объектов, создающих помехи.
Как подключить датчик движения для освещения?
Перед тем как перебегать к аннотации по подключению датчика движения для освещения своими руками, хотелось бы отметить, что рассматриваемое устройство — это не одно и тоже что и датчик освещенности, о котором мы уже гласили в предшествующей статье. Данное изделие создано для мгновенного включения света при попадании какого-нибудь объекта в зону обнаружения. О том, как самому установить и подключить детектор движения мы побеседуем дальше!
В чем заключается механизм работы?
Многие задаются вопросом, как конкретно работает данный сенсор. Дабы читатели «Сам электрика» были стопроцентно ознакомлены, поначалу стремительно пробежимся по основному принципу деяния детектора.
Срабатывание и включение осветительного прибора будет зависеть от того, какой тип сенсора Вы избрали. На сегодня есть следующие виды датчиков движения для освещения:
- звуковые — срабатывают на уровень шума в зоне обнаружения;
- колебательные – замыкают цепь, если найдут поблизости перемещающийся объект;
- инфракрасные – реагируют на тепло.
Для уличного использования идеальнее всего установить 2-ой вариант датчика движения, который также подойдет и для применения в квартире (подъезде). Другие два варианта почаще применяются в охранных системах. Что касается самого принципа деяния, здесь все легко – сенсор при обнаружении объекта (или звука/ увеличения температуры) подает сигнал, в итоге чего реле замыкает цепь и происходит включение лампочки.
Кстати обычный сенсор можно выполнить своими руками, если естественно имеете мельчайшие способности работы с паяльничком. Если появился энтузиазм к созданию таковой полезной самоделки, советуем просмотреть видео урок, предоставленный ниже.
Делаем сенсор своими руками
Методы подсоединения к сети
2-ой, важный аспект, который Вы должны знать – схема подключения датчика движения к свету. На сегодня устройство можно подсоединять впрямую к светильнику, через обыденный выключатель либо в композиции с еще одним сенсором, установленном в другом месте.
К Вашему вниманию все четыре варианта разводки провода к клеммам:
Кстати, совершенно не непременно выводить новейшую линию от распределительной коробки, создавая дополнительные штробы в стенке. Устройство для управления светом можно подсоединить к розетке, подключив электрический шнур с вилкой или «врезать» впрямую к месту подключения люстры к электросети. Также есть современные модели, работающие от батарейки (беспроводные).
Что касается первой схемы подключения датчика движения, она более обычная, но в то же время и менее комфортная для применения в доме и квартире, т.к. свет будет врубаться только тогда, когда произойдет обнаружение. 2-ой вариант более удачный, так как возникает возможность переключить цепь на обыденный клавишный выключатель. В данном случае ток будет поступать в обход сенсору, что дозволит выполнить освещение в комнате неизменным до того времени, пока выключателем не разомкнуть цепь вручную.
Электрическая схема с магнитным пускателем применяется в этом случае, если Вы решите подключить к сенсору массивные источники света, например, несколько прожекторов. Дело в том, что одной из черт датчика является номинальная мощность, которая в большинстве случаев варьируется в границах от 500 до 1000 Вт. Если суммарная мощность источников света больше, чем в свойствах, необходимо непременно добавить в цепь магнитный пускатель.
Последняя схема подключения применяется в этом случае, если нужно производить наблюдение за просторным помещением либо зигзагообразным коридором. Связано это с тем, что наибольшая зона деяния обыденного устройства не превосходит 12 метров (дорогие современные модели могут обнаруживать объект и в границах 20 метров). Если Вы возжелаете производить контроль большой местности, например, сада на даче, который будет подсвечиваться уличным фонарем, 1-го сенсора не хватит и территория будет только отчасти под контролем. Такая же ситуация и с зигзагообразным коридором, в каком Вы решите установить датчик движения для освещения. Каждый поворот это преграда, за которой контроль осуществляться не будет. Вот поэтому, дабы происходило срабатывание, а соответственно и включение света, придется в нескольких точках выполнить подключение сенсоров.
Аннотация по монтажу
С монтажной схемой и принципом деяния устройства мы разобрались. Осталось последнее и самое главное – предоставить технологию подключения датчика движения для освещения.
Итак, дабы подключить датчик движения к сети 220 В своими руками, Вы должны выполнить следующие этапы:
- Обусловьтесь со схемой подключения.
- Изберите более подходящее место для того, дабы установить сенсор. В большинстве случаев корпус крепится в углу комнаты или на потолок. Если Вы приняли решение производить установка на улице, здесь уже нужно действовать по происшествиям. Главный фактор – угол обзора детектора. Вы должны подобрать более наилучшее место размещения корпуса, дабы свести к минимуму все мертвые зоны. Обычно для этого применяют несущую стенку постройки или опору уличного фонаря.
- Отключите электроэнергию на вводном щитке, т.к. Для вас придется иметь дело с обнаженными вводными жилами от сети.
- Согласно избранной схеме подключите 3 провода к клеммам на корпусе датчика (их можно узреть на рисунке выше) и в самом осветительном приборе. Соблюдайте цветовую маркировку проводов и опирайтесь на обозначения над разъемами, дабы не спутать жилы. Перепутав фазу и ноль Вы не только лишь навредите проводке, но сможете и подвергнуть свою жизнь угрозы, так что будьте осторожнее.
- Настройте регуляторы на корпусе, дабы они были в хороших положениях. На фронтальной панели датчика движения Вы сможете узреть до 4 главных регуляторов: «LUX» — уровень освещенности, при котором происходит срабатывание, «TIME» — время задержки отключения света, после обнаружения, «SENS» — чувствительность устройства к срабатыванию, «MIC» (встречается не во всех моделях) – регулировка уровня шума пи котором произойдет замыкание цепи. Все эти регуляторы должны настроиться в личном случае. Например, для чего сенсор освещения будет включать свет деньком либо на целых 420 с (наибольшая уставка), если можно выставить срабатывание только ночкой, на 10 секунд при всем этом, если это будет человек, а не кошка либо другой маленький объект (пример для уличного использования). Более тщательно о настройке датчика движения мы поведали в отдельной статье.
- Включите электроэнергию на щите и перебегайте к тестированию, может быть, придется поменять уставки или положение изделия.
Вот и вся пошаговая аннотация по монтажу сенсора! Возлагаем надежды, что сейчас Вы понимаете, как установить и подключить датчик движения для освещения своими руками! Дабы Вы наглядно узрели всю суть мероприятия, предоставляем данную видео аннотацию:
Установка потолочного сенсора
В итоге хотелось бы дать пару советов по установке и подключению датчика движения для освещения. Во-1-х, лучше располагать корпус изделий подальше от устройств, излучающих электромагнитные волны, т.к. они могут спровоцировать неверное срабатывание. Во-2-х, чаще протирайте пыль с линзы, т.к. хоть какое загрязнение будет плохо отображаться на эффективности срабатывания системы. Ну и, в-3-х, если Вы приняли решение подключить сенсор на даче, располагайте его подальше от деревьев и кустов, которые также будут являться помехами!
