Датчики движения и присутствия, датчики освещенности (сумеречный выключатель) владеют различными способностями и чертами. Одни делают простые функции, другие более сложные и в состоянии, к примеру, демонстрировать реакцию на шум.
Но дабы датчик делал задачи верно, непринципиально обыкновенные они либо сложные, необходимо верно его подключить. Сейчас мы разглядим простые схемы подключения датчиков движения и присутствия.
Схемы подключения датчиков движения

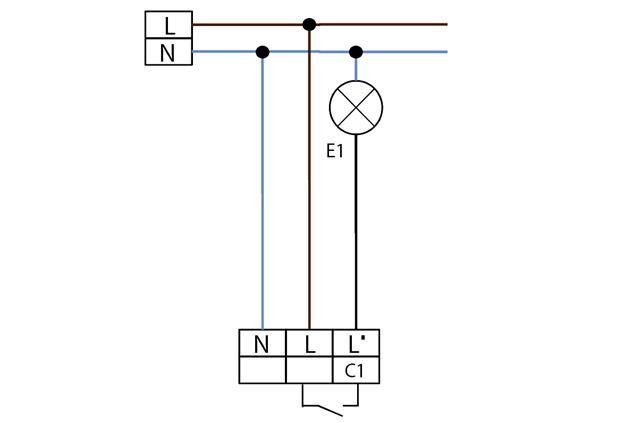

Эта схема предполагает подключение одноканального датчика движения к бытовой сети
220 вольт. Она подходит для следующих датчиков B.E.G.:
- RC-plus next 230, RC-plus next 130, RC-plus next 280
- LC-plus 280, LC-Click-N 140, LC-Click-N 200, LC-Mini 120, LC-Mini 180
- PD3N-1C-FC/ -FM, PD3N-1C-SM/ -FC Micro
- PD4N-1C-SM/ -FC/ -FM, PD4N-1C-C-SM/ -FC
- PD9-1C-FC, PD9-1C-GH-FC
- HF MD1, HF MD1 ESL, HF MD2-SM, HF-H-MD1 Standard
У всех этих устройств три клеммы для подключения — N, L, L’. Согласно интернациональным обозначениям:
L — Фаза (Line);
N — Ноль, Нейтраль (Neutral);
L’ — отходящая фаза, к которому подключается осветительный устройство.
E1 — нагрузка, которой управляет датчик. Тут могут быть лампы накаливания, люминесцентные лампы с ЭПРА либо светодиодные осветительные приборы с драйверами. При подключении нагрузки следует соблюдать наивысшую суммарную мощность, которая указана в паспорте датчика.
К примеру, для модели RC-plus next это 3000 ватт активной нагрузки (лампы накаливания)
и 1500 ВА для нагрузки с коэффициентом мощности 0,5.
Невзирая на то, что схема обычная, подключение должен создавать квалифицированный электрик. Прежде всего это принципиально, так как напряжение 220 вольт небезопасно для жизни. Также ошибки в подключении могут привести к выходу из строя датчика.
Для роста зоны обнаружения инсталлируются дополнительные датчики движения
и подключаются параллельно друг дружке по следующей схеме:
Производитель не советует подключать в параллель более 5 уличных датчиков движения по этой схеме, дабы избежать неверного переключения.

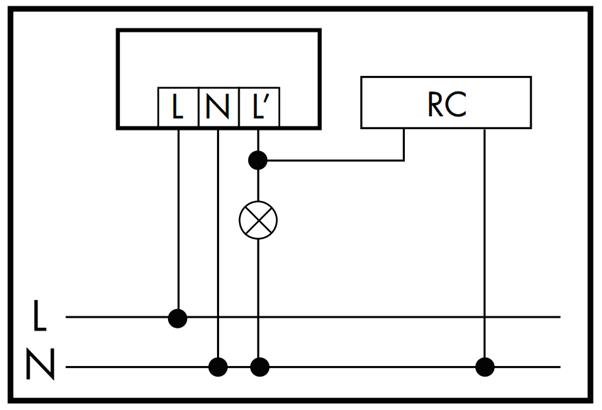

При использовании осветительных приборов с плохой пускорегулирующей аппаратурой появляются повторные включения (такты) под воздействием напряжения самоиндукции. Во избежание этого параллельно светильнику подключают RC-компенсаторы. Схема представлена ниже.

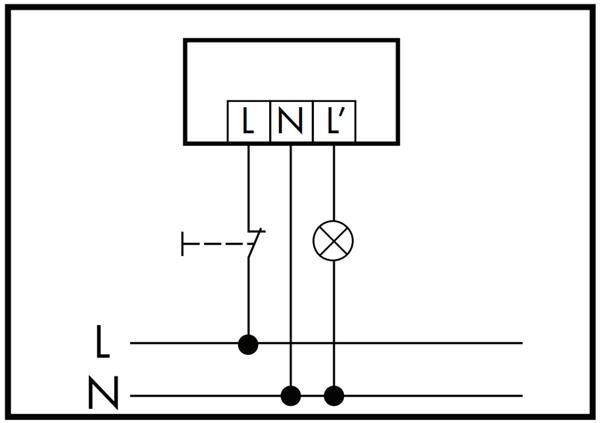

Для ручного переключения датчика вероятна установка наружной кнопки. По данной схеме подключение фазы сети к клемме L датчика делается через нормально замкнутый контакт кнопки. Нажатие кнопки на 0,5 – 2 секунды переключает датчик.

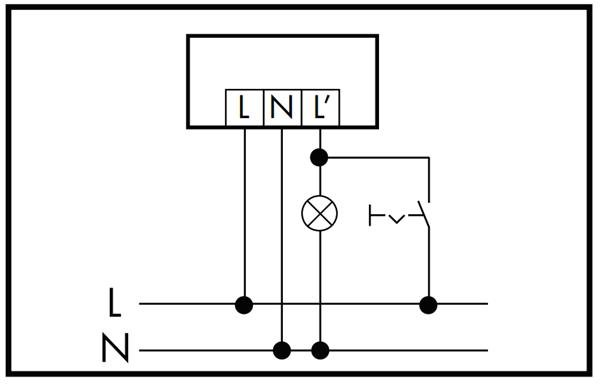

Для неизменной работы осветительного прибора устанавливается ручной переключатель, который минует датчик и подает фазу сходу на осветительный прибор. Осветительные приборы остаются включенными до того времени, пока свет не отключат вручную.
Как верно подключить датчик присутствия?

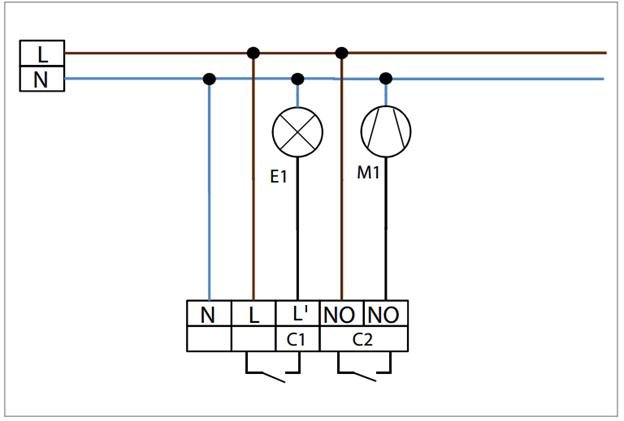

Ниже – схема для подключения датчика движения PD3N-2C, которая имеет дополнительный NO (нормально открытый) контакт для подключения устройств HVAC. HVAC – heating, ventilation, air-conditioning – отопление, вентиляция, воздушное кондиционирование.
2-ой канал рассчитан на критическую нагрузку в три ампера, также имеет свои опции задержки включения-выключения и не находится в зависимости от освещенности.
Подключение к первому каналу идентично с датчиками движения, другими словами к клемме
L подключается фаза, к клемме N – ноль, а осветительный прибор подключается к клемме L’.
У второго канала применяется сухой контакт с клеммами NO, к одному из которых подключается фаза (устанавливается перемычка с клеммы L), а ко второму – HVAC-устройство либо неважно какая нагрузка.

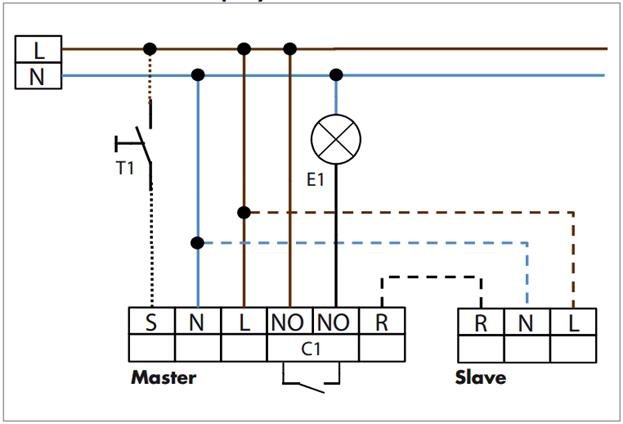

Схема подключения моделей PD2-M-FC, PD4-M-1C-SM/-FC/-FM, PD4-M-1C-GH-SM,
PD4-M-1C-C-SM/-FC. Тут не считая перечисленного выше возникает возможность применять датчик в качестве Master (ведущего) устройства.
Повышение зоны обнаружения в этом случае обеспечивается установкой обычных ведомых Slave-устройств к одному устройству Master. Для этого в датчике предусмотрен особый контакт R.
Контакт S предназначен для подключения кнопки T1, которая позволяет вручную переключать датчик и управлять освещением. Для подключения HVAC устройств предусмотрена клемма NO.

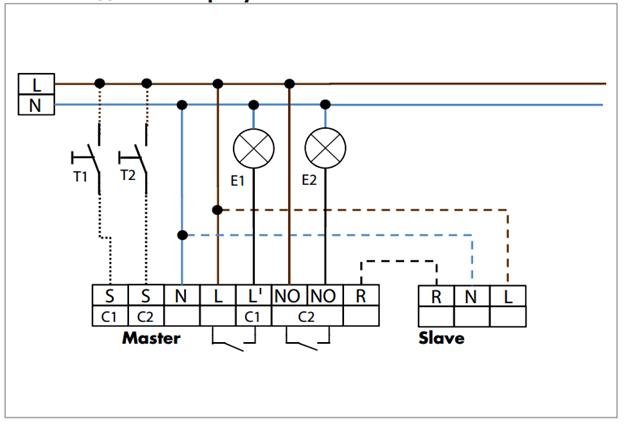

Особенность подключения датчиков присутствия DUO – наличие 2-ух независящих каналов.
Другими словами осветительные приборы в этом случае подключаются не параллельно друг дружке, а к различным входам датчика.
В первом канале осветительный устройство подключается к клемме L’. Во 2-м канале – через клеммы NO сухого контакта.
Датчик же настраивается для каждого канала раздельно. Это позволяет в различных частях помещения применять различные режимы работы освещения при помощи 1-го датчика.
Также имеется клемма R для подключения Slave устройств и две клеммы S для подключения кнопок ручного переключения первого и второго каналов.
Светодиодные лампы с датчиком движения: пользующиеся популярностью производители, область использования, настройка характеристик
Лампы с датчиками движения очень комфортны в помещениях, где не нужен неизменный свет. В них освещение должно зажигаться при возникновении человека, угасать после его ухода. Такие устройства позволяют приметно сберегать электроэнергию.
Устройство и принцип деяния ламп с датчиком движения

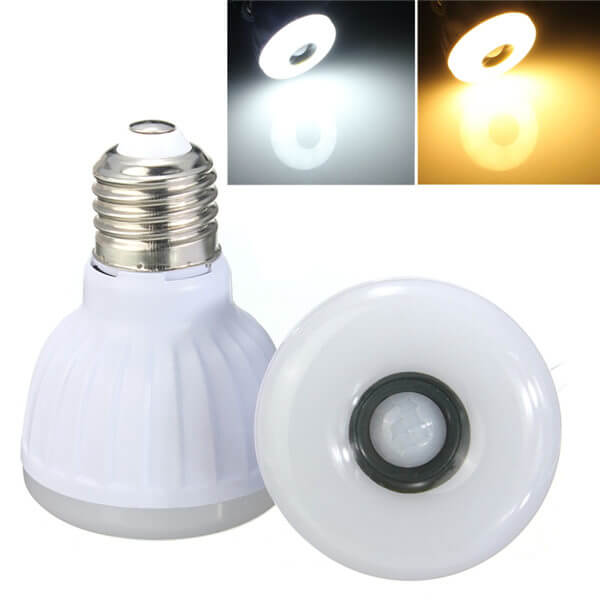

Устройство лампы с датчиком движения (ДД) не сильно отличается от конструкции обыкновенной led. Сам чувствительный детектор встроен вовнутрь пробирки, перед рассеивателем.

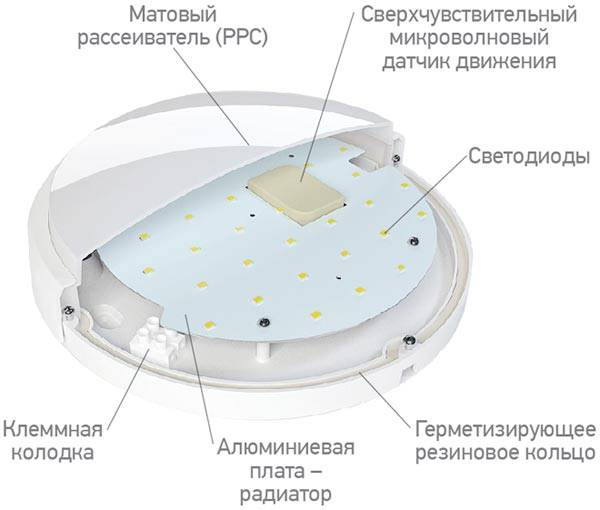

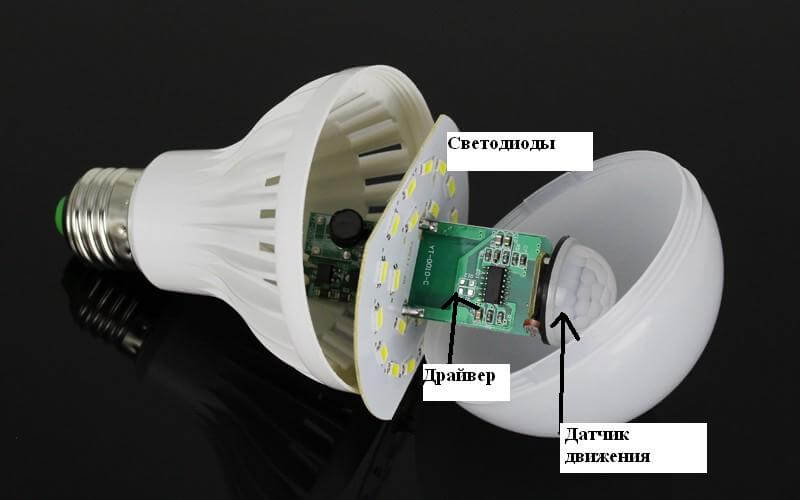

Внутреннее устройство встроенного чипа ДД
Если встраивается еще чип, считывающий освещенность, то он располагается вблизи с детектором движения.
Датчик движения встраивается очень близко к рассеивателю для роста чувствительности. Радиус его деяния доходит до 8 м.

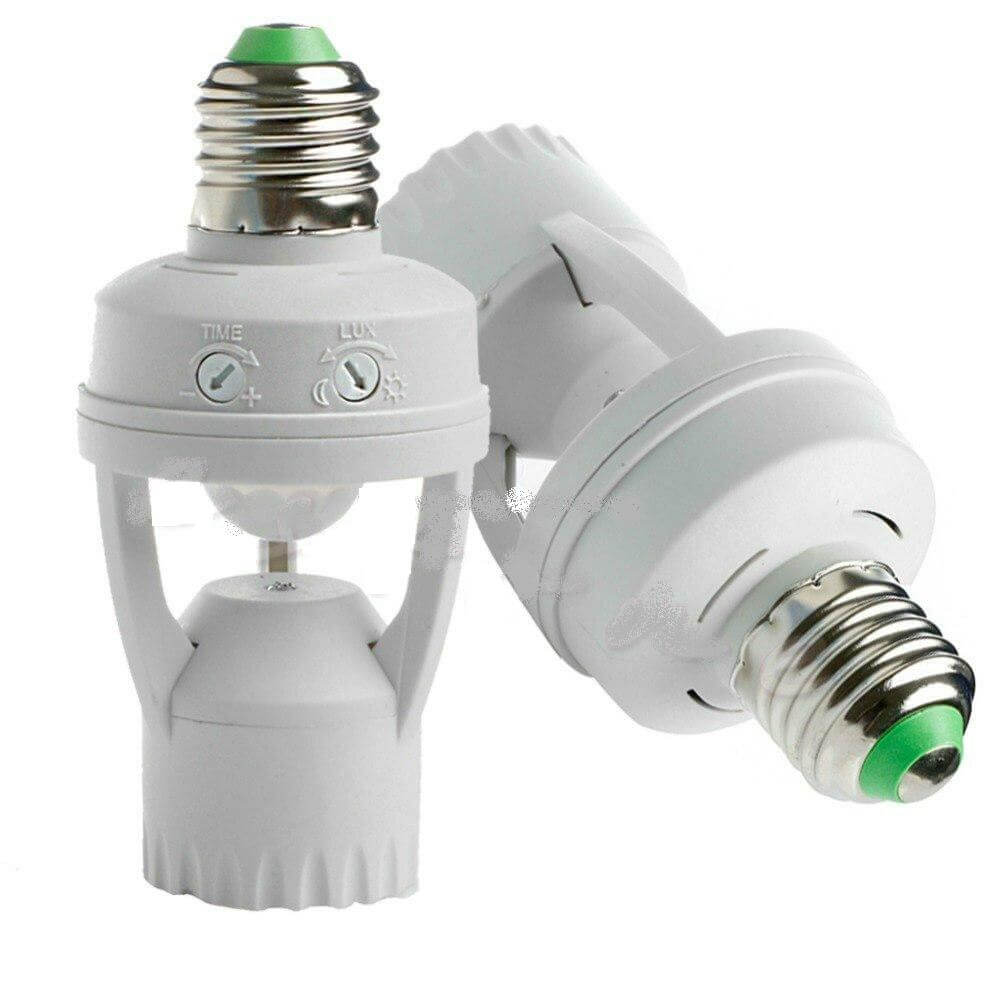

Не считая интегрированных чипов есть наружные: устройство размещается вне источника света. Непременно, интегрированный чип еще удобнее, проще в эксплуатации.
У датчиков движения есть свои недочеты: неверное срабатывание на животных либо жаркий предмет (батарея). Избежать этого помогают правильные опции чувствительности.
Механизм работы детектора находится в зависимости от его типа. Инфракрасный чип регистрирует не само движущееся тело, а тепло, исходящее от него. Тепло, оно же инфракрасное излучение, проходит через линзу Френеля, попадает на чувствительный детектор. Как детектор «поймал» сигнал, то он подает команду на зажигание света. Обычно, лампа зажигается на строго определенный отрезок времени, после этого – угасает. Инфракрасные детекторы плохо ловят тепло недвижного объекта: если человек по некий причине застыл, то свет может погаснуть.
Работа ультразвуковых чипов базирована на излучении ультразвуковых волн частотой от 20 до 60 кГц. При встрече с перемещающимся объектом волны отражаются от него, датчик это улавливает и подает напряжение на источник света. Когда движущееся тело ушло из зоны деяния, реле отключает напряжение.
Принцип деяния микроволновых датчиков идентичен с ультразвуковыми. Чип генерирует не ультразвуковые, а электромагнитные волны частотой около 5,8 ГГц. При встрече с движением волны изменяют скорость, детектор это фиксирует и замыкает контакты подачи электричества на осветительный прибор.
Комбинированные системы собирают внутри себя сходу несколько чипов. Нередко к датчикам движения добавляется фотореле, которое анализирует уровень освещенности: так предотвращается работа осветительных приборов в светлое время суток.
Виды и типы контроллеров
Зависимо от метода получения сигнала выделяют два типа контроллеров: активные и пассивные.
Активный контроллер состоит из приемника и излучателя. Он сам отправляет сигнал (волны разной природы) на объект, потом выслеживает конфигурации в интерфереционной картине отраженных волн. В случае наличия изменений срабатывает сенсор – загорается свет. Ультразвуковой, микроволновый чипы имеют активный контроллер.
Пассивный контроллер через линзу Френеля выслеживает, фиксирует конфигурации в перемещении термических тел. Статичные объекты не будут увидены детектором. Устройство его намного проще, стоят они дешевле, но ошибаются еще почаще. К ним относятся инфракрасные датчики.
Виды осветительных приборов с датчиками движения

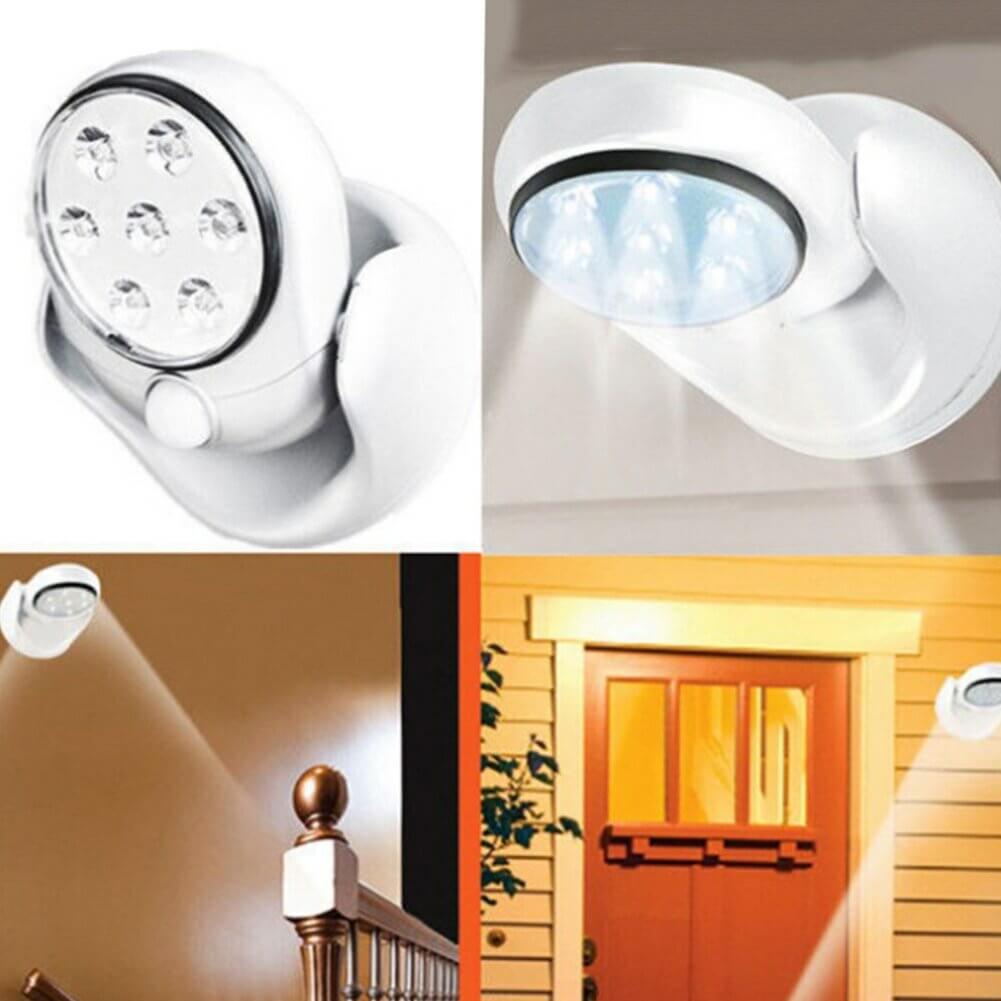

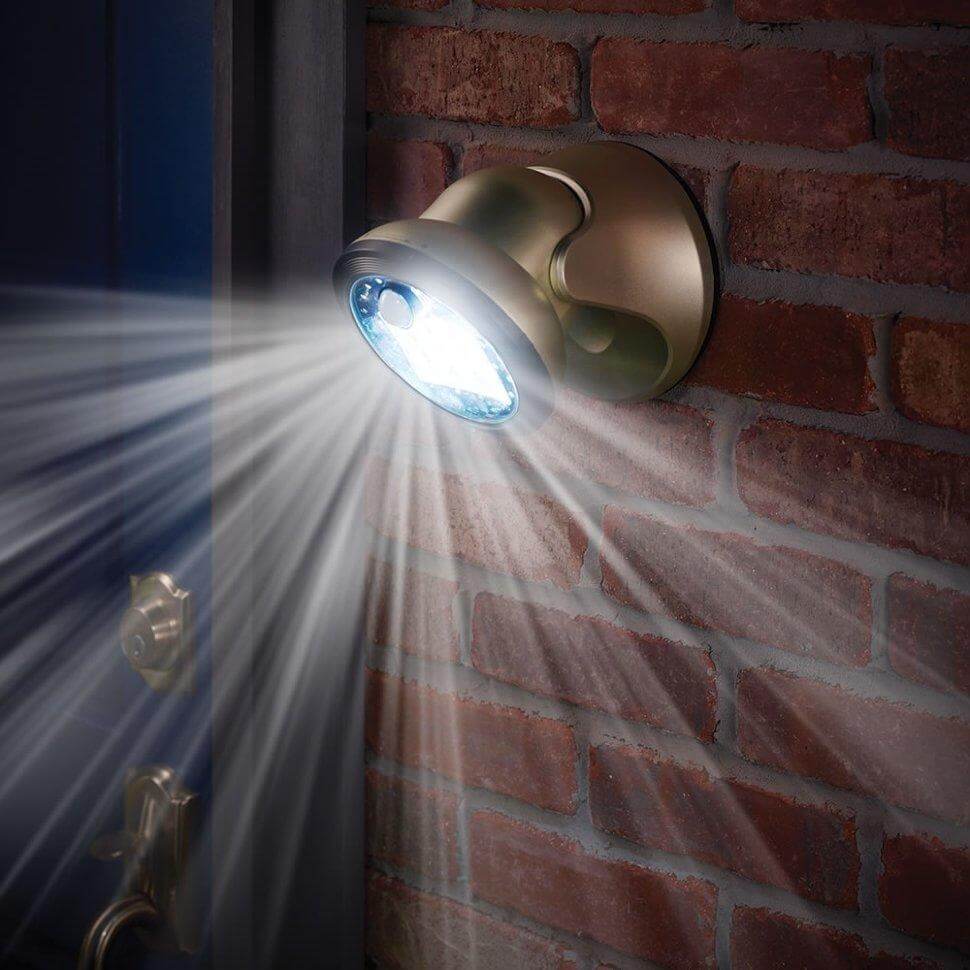

Переносной осветительный прибор с ДД
Осветительные приборы с ДД бывают переносные и стационарные.
Переносные работают от батареек либо аккумов, что увеличивает их мобильность. Применять переносные источники света можно вне зависимости от наличия вблизи розетки. В некоторых случаях встраивают солнечную батарею.
Стационарные требуют подключения к источнику напряжения: розетки, распределительной коробке и т.п.
Зависимо от размещения осветительных приборов выделяют уличные модели, потолочные, стенные.
Уличные осветительные приборы с ДД используются для освещения придомовых территорий, площадей, скверов и т.д. Они могут располагаться на козырьках подъездом, уличных столбах, всех других конструкциях. Подключение может прямое либо обходное через выключатель. Во всех случаях нужно заземление. Уличные осветительные приборы с ДД в состоянии выдерживать низкие температуры, высшую влажность.

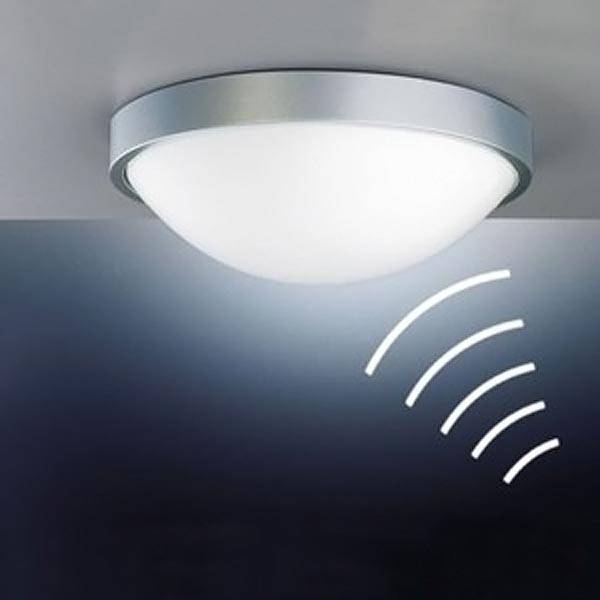

Потолочные и стенные осветительные приборы с ДД освещают внутренние помещения: подъезды, подвалы, склады, гаражи и т.п. Зависимо от цели, планировки помещения они могут размещаться на потолке либо на стенке. Для внутреннего освещения отлично подходят инфракрасные датчики. Обычно, осветительные приборы подходят сходу для обоих методов монтажа.
Виды ламп с датчиками движения
Лампа с инфракрасным сенсором
Такие источники света подходят только для внутреннего применения. На улице инфракрасный чип будет плохо работать из-за неизменных перепадов температур. Зато для подъезда, магазина и т.п. такие источники света станут дешевым, достаточно надежным вариантом, дабы сберечь электроэнергию.
Необходимо отметить их недочеты: неверные срабатывания на животных либо другие жаркие объекты; отключение в случае неподвижности объекта. Вобщем, это можно свести к минимуму опциями чувствительности чипа.
Ультразвуковые и микроволновые варианты
Лампы с датчиками этих типов универсальны: они отлично работают на улице и снутри помещений.
Но ультразвуковые детекторы негативно оказывают влияние на животных, которые в состоянии улавливать такие частоты. К тому же у них достаточно ограниченная зона деяния и низкая точность. Потому улица – неплохой вариант размещения осветительных приборов с ультразвуковым ДД.
Осветительные приборы с микроволновыми детекторами лучше применять для освещения промышленных и производственных помещений. Их действие рассчитано на прохождение межкомнатных перегородок.
Комбинированные
Осветительные приборы с комбинированными детекторами содержат в себе сходу несколько типов: к примеру, инфракрасный и микроволновый. Дополнительно они оснащаются фотореле, несколькими считывающими, контролирующими устройствами. Такие лампы стоят недешево, но в состоянии встраиваться в систему «умного дома», запускаться с пульта управления.
Область использования таких ламп

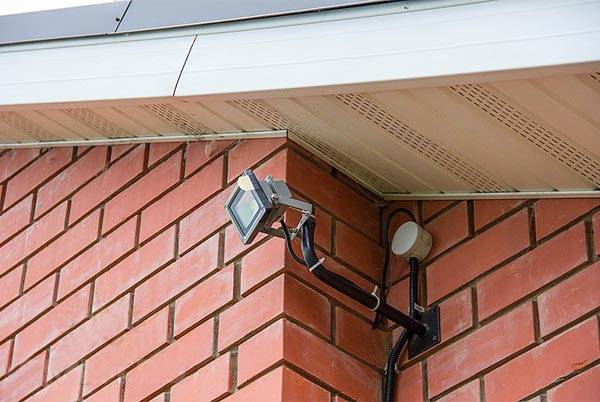

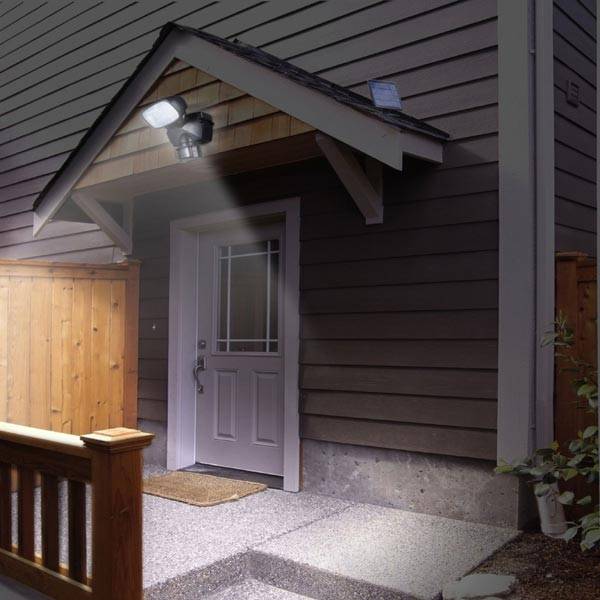

Уличный осветительный прибор с ДД
Обычно лампы с ДД применяют в местах, где не нужен неизменный свет, а люди возникают на маленький промежуток времени. К ним относятся коридоры, подъезды, склады, промышленные объекты, придомовая территория, парковки. В некоторых странах детекторы встраивают в освещение уличных сетей. В случае применения ДД на улице вместе устанавливают фотореле освещенности.
Советы по установке
Цели установки могут быть различные
Для начала стоит найти цель установки ДД, после этого избрать правильное место. Спецы рекомендуют снутри помещений вешать осветительные приборы с детекторами на потолок, так достигается наибольшая площадь охвата. По мере надобности обслуживания более узенькой площади можно подвесить осветительный прибор на стену. Имейте в виду, что практически все лампы с детекторами подходят для стенного и потолочного монтажа.
При внутренней установке направьте внимание, дабы датчику ничего не мешало: кондюки, трубы отопления, потоки теплого воздуха, другие теплые предметы. Они будут вызывать неверные срабатывания. При уличном использовании в зоне деяния детектора не должно быть деревьев, кустов. На работу уличных детекторов могут оказывать влияние полосы электропередач, вышки сотовой связи, большие автомагистрали.

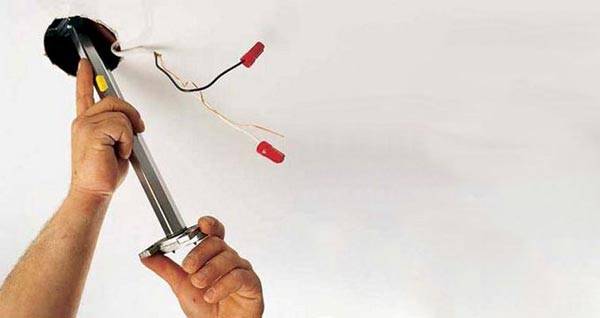

Установка осветительного устройства с датчиком движения
Разглядим внутреннюю установку осветительного прибора с ДД.
- Приготовить осветительный прибор к монтажу: воткнуть особые резиновые уплотнители в отверстия для кабелей.
- Обесточить помещение.
- Завести питающий кабель в корпус осветительного прибора.
- Закрепить корпус осветительного прибора на стенке либо потолке.
- Снять с кабеля оплетку, зачистить нулевой и фазовый провода от изоляции на длину приблизительно 7 мм.
- Присоединить фазовый провод к клемме L, а нулевой – к клемме N. Клемма L’ остается неиспользованной. Ее можно применить для присоединения других ламп либо другого оборудования.
Подключение лампы с выносным датчиком
Подключение такового осветительного прибора начинается с установки детектора:
- Для этого найти место установки с лучшим углом обзора.
- Прикрепить подставку, которую нужно снять с детектора. Закрепить на высоте более 240 см.
- Зачистить концы питающего провода от изоляции на длину приблизительно 10 мм.
- Вскрыть крышку клеммной коробки детектора, присоединить к питающему проводу нулевой и фазовый провода. Заизолировать места соединений.
Дальше соединяют датчик и источник света: к одному концу лампы присоединяют фазу, изолируют место скрепления. Другой конец лампы соединяют с нулевым проводом датчика. Если спутать фазы, то ДД работать не будет. В данном случае довольно поменять провода местами.
Какую лампу избрать
Цветовая температура принципиальна для внутреннего освещения
Выбор осветительного прибора с ДД находится в зависимости от места его использования. Для уличного освещения осветительные приборы должны выдерживать перепады температур, осадки. Ip уличного осветительного прибора начинается от ip50.
Снутри помещений принципиальна мощность: чем выше освещаемая площадь, тем больше мощность. Также стоит направить внимание на:
- световой поток либо яркость;
- ip более ip40;
- цветовую температуру: теплую, нейтральную либо холодную;
- угол рассеивания: он должен быть наибольшим, дабы не ограничивать обзор ДД;
- габариты (параметр важен при установке лампы в определенный осветительный прибор);
- характеристики ДД: время до автоматического отключения, угол, дальность;
- цена.
Один из критериев выбора: производитель. Приборы надежных глобальных производителей стоят дороже, но прослужат подольше. Дабы избежать подделок узнаваемых марок, стоит брать продукцию в специализированных магазинах.
Высококачественные производители осветительных приборов с сенсором движения
Китайский производитель Feron появился на рынке одним из первых. Его изделия характеризуются высочайшим световым потоком.
Германская компания Steinel производит отличные осветительные приборы с инфракрасными детекторами. Также зарекомендовали себя компании Kanlux и Euroelectric.
Компания Hardt производит осветительные приборы в особенном влаго-, пылезащитном выполнении. Они подходят для ЖКХ.
Для придомовых территорий и парковок лампы выпускает компания Delux.
Корректировка характеристик
Кнопки корректировки размещаются на корпусе

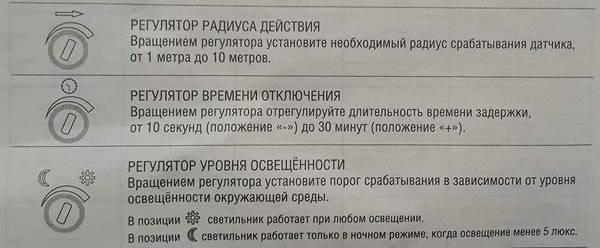

Датчики движения можно настраивать. Корректировке поддаются такие характеристики, как:
Как подключить датчик движения для освещения личного дома
А втоматическое включение света во дворе, в комнатах дозволит для вас сберечь на электричестве и обезопасить жилище. Лампы либо фонари будут врубаться при движении человека. Дабы выяснить, как подключить датчик движения для освещения, пристально прочитайте эту статью. Мы поведаем о всех аспектах выбора, установки и опции, которые понадобятся для вас, дабы установить устройство без помощи других, не прибегая к дорогостоящей помощи электриков.
Типы и свойства датчиков
Все датчики движения по типу питания можно поделить на автономные и проводные. 1-ые работают на батарейках либо других элементах питания, но встречаются редко. 2-ые более распространены, но требуют подключения (см. ниже).
По типу деяния приборы можно поделить на активные и пассивные. Активные датчики работают по принципу радара либо эхолота. Реагируют на перемещение объекта (принцип основан на эффекте Доплера – волна отражается от перемещающегося и покоящегося предмета по-разному). Они бывают:
- Ультразвуковые (УЗ). Испускают ультразвук на частотах, не слышимых человеком. Домашние питомцы улавливают сигнал и могут проявлять беспокойство, так что данный тип устройства не подойдет, если у вас есть собака либо кот.
Ультразвуковой тип датчиков
- Микроволновые (СВЧ), они же — радиопередатчики. Из-за потенциального вреда микроволнового излучения, испускаемого ими повсевременно, для человека подходят только для применения в тех местах, где люди возникают изредка.
- К пассивным датчикам относятся инфракрасные (ИК) датчики движения. Они полностью неопасны, так как не источают никаких волн, а только улавливают испускаемое объектом тепло. Опции позволяют отрегулировать чувствительность так, дабы устройство реагировал, к примеру, на температуру 36,6. Таким макаром, устройство срабатывает, если в радиусе деяния возникает человек. Но ИК-датчики, безупречные для оснащения помещений, категорически не подходят для использования на улице: солнечные лучи, потепление либо похолодание, изменение освещенности плохо на них оказывают влияние.
Инфракрасный тип датчиков движения
В конце концов, бывают комбинированные датчики движения. Они дороже, но позволят восполнить все минусы каждого вида.
Плюсы и минусы применения
Положительные стороны применения датчиков движения для освещения явны:
- не надо оставлять лампы либо фонари включенными, если вы собираетесь возвратиться домой в темное время – экономится электричество;
- если на местность проникнет сторонний – устройство сработает и освещение включится, вы не столкнетесь с противной неожиданностью в темноте;
- при монтаже в помещении, к примеру, в коридоре, свет будет пылать конкретно в то время, пока вы там находитесь – это комфортно, устраняет от необходимости передвигаться на ощупь.
Но, есть и некоторые минусы:
- неверные срабатывания – дешевенькие датчики реагируют даже на покачивание ветвей деревьев, не говоря уже о пробегающих собаках, кошках и пролетающих насекомых;
- оснащение местности устройствами даст злодеям информацию: тут живет богатый человек. Нередко воруют и сами датчики;
- от дешевых датчиков движения для освещения больше заморочек, чем полезности, потому к минусам стоит отнести и цена оборудования.
Избежать неверных срабатываний дозволит приобретение датчика с функцией игнорирования животных. Вы сможете выставить массу объекта, на который не надо демонстрировать реакцию – к примеру, до 25 либо до 40 кг, что полностью довольно для собаки средних размеров. Поможет и установка устройства на достаточной высоте либо размещение его над козырьком.

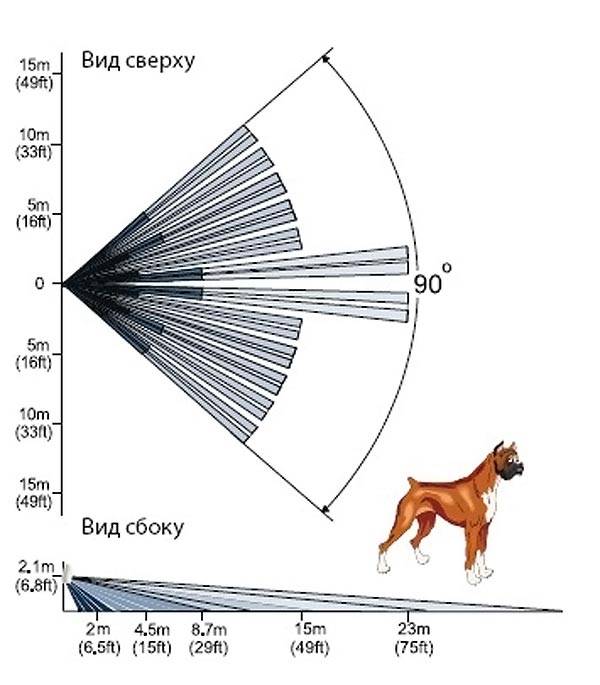

Датчик движения с функцией игнорирования животных
Но основным для корректной работы является верная установка устройства.

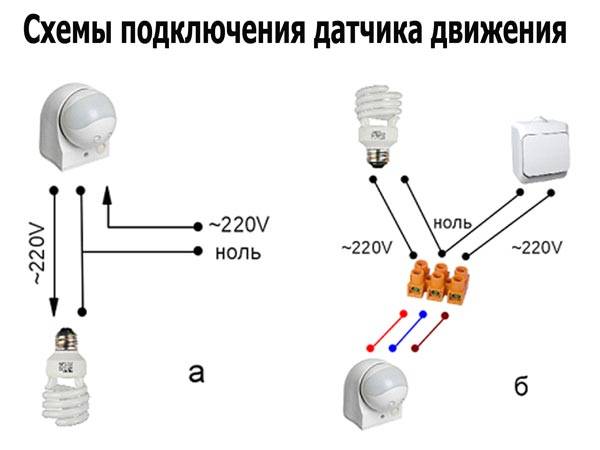

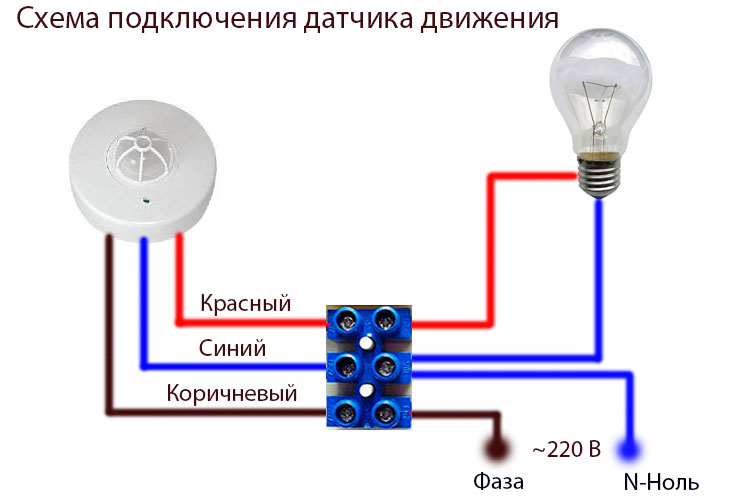

Cхема подключения датчика движения для освещения
Вы сможете без помощи других подключить датчик движения для освещения дома, если понимаете, как работать с электросетью. В случае, если вы никогда не устанавливали выключатель (процедуры похожи) – вызывайте специалиста, не рискуйте здоровьем либо жизнью.

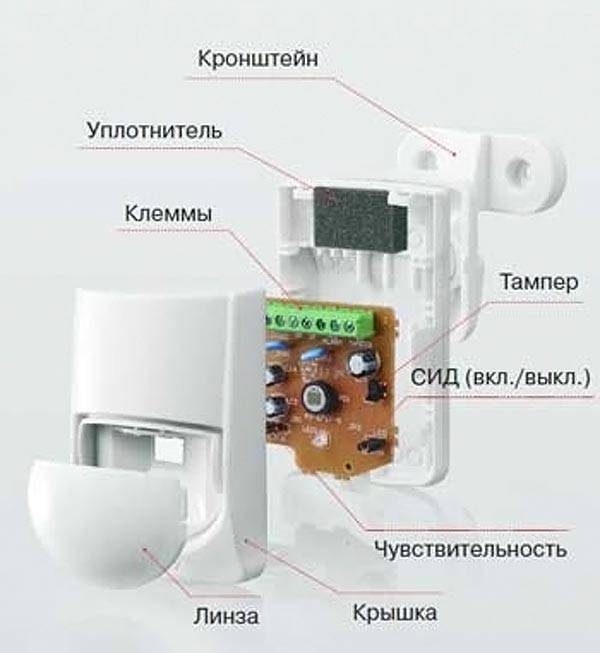

Каждый датчик движения обустроен линзой Френеля. Она достаточно хрупкая, потому при работе следует быть осторожным.
Ниже мы тщательно, с иллюстрациями поведаем для вас, как подключить датчик движения для освещения.
Итак, приступим. Поначалу, исходя из черт вашего датчика, обусловьте место его положения. Устройство не рекомендуется устанавливать вблизи с кондюками, нагревательными элементами, окнами либо дверями. Непонятна полезность от датчиков в помещениях, где человек долгое время малоподвижен (к примеру, в туалете). Мы разглядим установка устройства для освещения придомовой местности.
Внедрение датчика для освещения придомовой местности
- До того как приступить к монтажу, обесточьте объект.

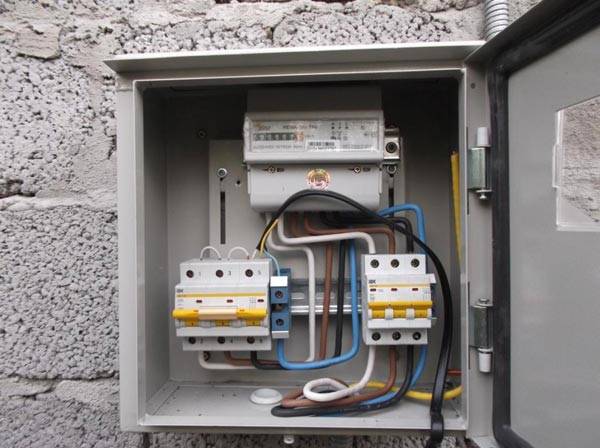

До работ нужно обесточить сеть
- Пристально изучите аннотацию, выставьте требуемые опции – они зависят от марки, механизма работы устройства.
Настраиваем датчик в согласовании с аннотацией изготовителя
- Схема подключения датчика движения для освещения просит подготовительного исследования. Демонтируйте осветительный прибор и наметьте место установки устройства.

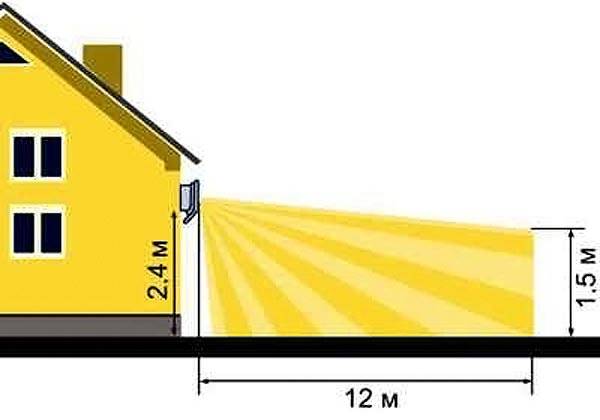

Размечаем место установки устройства
- Вы сможете избрать два варианта подключения датчика для освещения: с выключателем либо без. Выключатель дозволит для вас бросить освещение работающим на нужный промежуток времени. В согласовании с избранным способом, подключите устройство по схеме.
Подключаем устройство согласно схеме
- Воткните провода в клеммную коробку и зажмите винтами.

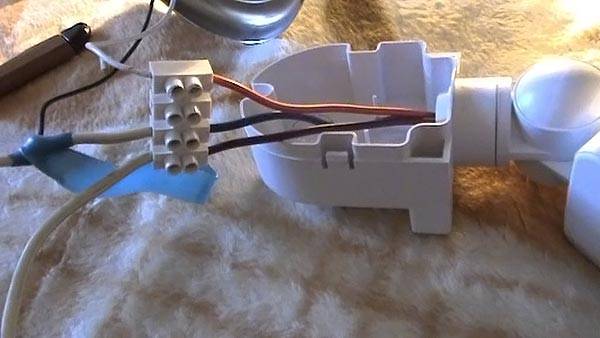

Соединяем провода при помощи клеммника
- Закрепите устройство на стенке.
Крепим датчик движения на стенке
Как вы удостоверились, подключить датчик движения для освещения дома и двора очень легко. Главное – хорошо избрать устройство и место установки и следовать аннотации.
Кому рекомендуется устанавливать этот устройство
Датчик движения, включающий освещение, нужен для вас, если:
- вы задумываетесь о своей безопасности и удобстве;
- вы – заботливый и экономичный владелец;
- в доме есть мелкие малыши, которым трудно достать до выключателя;
- вы живете в средней полосе и возвращаетесь с работы в темноте.
Помните: чем дороже устройство, тем больше его функционал, тоньше опции и тем лучше оно будет работать. Перед покупкой пристально ознакомьтесь со всеми чертами, если сомневаетесь – проконсультируйтесь с торговцем! Не устанавливайте датчик без помощи других, если вы не умеете работать с электричеством.
Дабы поглубже изучить материал и выяснить все аспекты, лучше не только лишь прочесть статью, но и поглядеть несколько видео на данную тему. Вот один из нужных роликов:
