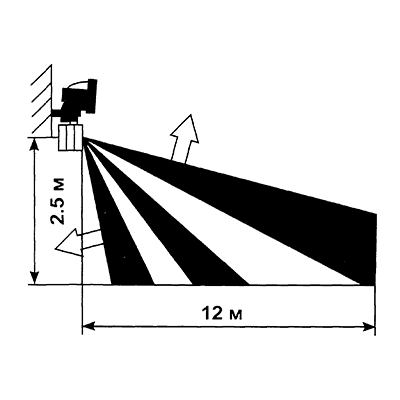

Для того дабы подключить прожектор с датчиком движения, сначала необходимо обусловиться где будет закреплен прожектор, какой участок он будет освещать. Действенная площадь отслеживания датчика движения составляет 12 метров, при высоте монтирования 2.5 м. Подключение прожектора с датчиком движения начинается с осмотра той площадки, которую он будет освещать, после этого составляется схема, на которой указываются места освещения, рассчитывается удобство подключения к источникам питания, также размещение поддерживающих конструкций. Установка обычно преследует две цели: практическую (освещение объекта) и эстетическую (создание световой композиции).
Установка прожектора делается на поддерживающие конструкции, после этого их подключают к полосы электропередач. Процесс установки находится в зависимости от типа прожекторов. Установка прожектора должна обеспечивать полную работоспособность как всей системы, так и отдельных частей. Управление должно быть свободным с полным доступом, после установки инспектируют работоспособность электрических цепей и прожектор может быть введен в эксплуатацию.
Следующим шагом будет определение с питанием фонаря. Можно пользоваться наиблежайшей розеткой, а если ее вблизи нет, то придется самому проводить провода питания. Для того, дабы подключить прожектор, будет нужно провод ПВС либо ШВВП с сечением 0,5-1,5 мм. кв., если необходимо подключить сходу много прожекторов, то провод необходимо выбирать с огромным сечением. Две жилы в проводе — если заземление отсутствует, три — если заземление есть.
Обычно провод прокладывают в гоффротрубе с поперечником 16-20 мм и прикрепляется к стенке, при прокладке на огромное расстояние, применяют трос, поперечник, поперечник которого около 2-ух мм. Трос закрепляется с помощью дюбеля с крючком (d = 8-12мм) и натягивается тросовыми растяжками. К натянутому тросу и крепится кабель, прожектор закрепляется на собственном месте, а потом подключается к кабелю.
Как подключить датчик движения к прожектору?
Подключить уличный прожектор с датчиком движения достаточно легко, это не востребует особенных умений и познаний. Необходимо открыть крышку для соединения с проводом и подключить кабель к клеммам, которые свободны. Карий (фаза L либо Ф), синий — это ноль (0), желто-зеленый — это заземление, но его может и не быть, а если имеется, то подключение непременно. На схемах показано подключение с дублирующим (1) и с обыденным (2) выключателями. Такая схема позволяет по мере надобности фиксировать прожектор во включенном состоянии, даже если вблизи никого нет. Таким макаром, довольно надавить кнопку — и освещение будет включено пока не разомкнуть выключатель, а в разомкнутом состоянии датчик опять будет управлять светом реагируя на движения.
Как выполнить прожектор очень действенным?
Когда появились сверхмощные светодиоды, которые объединяют сходу несколько 10-ов кристаллов с суммарной мощностью около сотки ватт, вопрос производства прожектора руками стал решаем за один вечер. Беря во внимание то, что каждый светодиод обычно оснащается вкупе с преобразователем питания от сети, на то, которое нужно данному устройству, нужна припаять всего две пары проводов.
Массивные светодиоды требуют соответственного остывания, даже радиатор от микропроцессора нередко не совладевает с остыванием, в особенности у светодиодов с мощностью в 50 и 100 Вт. Необходимо учесть, что в светодиодном прожекторе нет активного остывания, потому необходимо выбирать огромную площадь радиатора, плюс ко всему этому, кристаллы очень чувствительны к перегреву, температура 90 градусов может просто вывести их из строя.

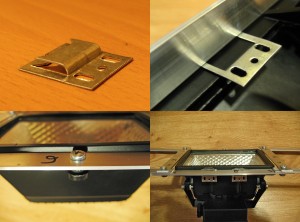

Для правильного остывания, сначала, необходимо высчитать площадь, где будут помещены светодиоды. Для того, дабы охладить светодиод на 30 Вт, необходимо взять корпус из алюминия 150 х 80 х 50 мм, в каком необходимо фрезеровкой выполнить полость для светодиода. После зачистки обработки корпуса необходимо просверлить отверстия для крепления и выкрасить. Участок для крепления светодиода необходимо не только лишь очистить, но и кропотливо отполировать, дабы подложка очень плотно прилегала к материалу. Поверхность необходимо непременно обработать термопастой.
На оборотной стороне находится преобразователь напряжения 220-20V, который прижимается текстолитовыми прихватами к корпусу нашего прожектора. Отсек питания сверху закрыт защитной крышкой, стопроцентно которую закрывать нельзя. Провода питания припаиваются к светодиоду, а прожектор, впереди, запирается оргстеклом, необязательно матовым, светодиоды и так создают растерянный свет. Светодиодный прожектор имеет бесспорное преимущество перед лампочкой на 60 Вт, он намного ярче и экономичнее. Подробный процесс установки проектора с датчиком движения смотрите в этом видео-ролике:
Датчик движения: схема и устройство. Как подключить датчик движения
Автоматический выключатель освещения – это неподменное устройство, в особенности в личных домах. Приходишь домой вечерком, открываешь входную дверь, автоматом врубается свет, и можно беспрепятственно передвигаться далее. Дабы сделать такое включение, будет нужно только установить датчик движения, отвечающий за автоматический пуск освещения. Конкретно его мы будем рассматривать в данной статье, также разберемся, как верно выполнить подключение этого датчика, а заодно ознакомимся с принципом его работы.
Механизм работы
Обычно, датчик движения устанавливается в коридоре, прихожей, лестничной площадке, вдоль тротуара либо вблизи с домом, дабы не пробираться в темноте, а идти по освещенному участку дороги. Как проходит человек, в автоматическом режиме система подает сигнал осветительным устройствам, цепь замыкается, и выключается освещение. Такие манипуляции помогают уменьшить в 10-ки раз, без преувеличения, издержки на электроэнергию. По подсчетам профессионалов это приблизительно 70% электроэнергии.
Подключение датчика делается на высоте приблизительно 1 метр, это значит, что в поле зрения устройства не будут попадать животные, малышей же оно заметит и включит свет. Обычно радиус деяния данного устройства составляет 6-8 метров. Угол обзора – вертикально 15 градусов и горизонтально от 90 до 180 градусов. Если же гласить про датчик движения для лестничной клеточки, то его угол обзора равен менее 30 градусов.
Какой лучше датчик избрать?
Само собой, что это устройство уместно фактически в любом помещении. В особенности полезно такие приборы устанавливать в местах с большой проходимостью людей. Например, в коридорах общежитий. Очень нередко датчики устанавливают в зданиях офисного предназначения.
Выбирая такие устройства, нужно управляться местом их предполагаемого расположения, целями, также конфигурацией срабатывания. Принципиально при всем этом держать в голове, что присутствие остекления либо плафона может уменьшить радиус деяния на порядок.
Аннотация по эксплуатации
Полностью все датчики можно настраивать по личным характеристикам. Это степень освещенности, временной интервал, также уровень чувствительности.
Для определенной работы устройства необходимо верно выставить таковой параметр, как уровень освещенности. Датчик движения реагирует на количество света, в связи с этим в дневное время не врубается, так как нет необходимости в его работе.
Временной интервал – это промежуток времени, после которого отключается освещение после прекращения движений. Например, можно выставить всего 10 секунд, а можно и 30. По воззрению опытнейших профессионалов, лучше выбирать интервал 1-2 минутки. В неприятном случае свет будет то пропадать, то появляться при движении. К примеру, вы замешкались вы перед дверью с замком, не шевелитесь фактически, а здесь отключается свет. Это не очень комфортно, согласитесь?
Уровень чувствительности – это очередной важный показатель, требуемый для определенной работы устройства в осветительных устройствах. Обычно чувствительность настраивается пару раз, делается это для того, дабы устройство начал верно работать. Время от времени после того, как был установлен осветительный прибор с датчиком движения летом, зимой нужна его корректировка. И напротив.
Подключение устройства – это легкая процедура, а вот настройка датчика может востребовать некоторых способностей. Не надо забывать о ситуациях, когда отсутствует необходимость неизменной работы устройства. В данном случае в схему добавляется выключатель, подключаемый к датчику наряду с устройствами освещения. В общем-то, выключатель дублирует работу устройства, но в то же время позволяет им воспользоваться на свое усмотрение.
Достоинства
Этот малогабаритный устройство фактически незаметен, при установке в доме либо квартире совсем не попортит внешнего облика. Также они позволяет значительно сберечь. Установите осветительный прибор с датчиком движения всего один раз и в протяжении длительных лет можете сберегать на электроэнергии.
Для хозяев личных домов данное устройство является истинной находкой. Его можно устанавливать фактически всюду: в подвале и на лестнице, в гараже и кладовой, в доме и на подходе к нему. Если вы являетесь владельцем такового устройства, для вас больше не будет нужно выключать и включать освещение – это происходит в автоматическом режиме. Только вспомните, сколько раз для вас приходилось нащупывать выключатель в темноте. Не считая того, выключатели далековато не всегда размещаются в комфортном месте. Уличный датчик движения, установленный на пути к дому, также даст подсказку для вас о приходе незваных гостей. Как кто-то начнет передвигаться, он распознает и запустит уличное освещение.
Где инсталлируются датчики?
Самое главное условие действенного функционирования данного устройства – это место его установки. Ведь если расположить его вдалеке от места передвижения людей – проку не будет. В связи с этим, монтировать датчик следует в том промежутке, где человек заходит в темный участок помещения либо двора.
Очередной важный момент – направленность, для этих целей фактически все приборы оснащаются регулируемым основанием, позволяющим в данном направлении источать инфракрасный свет. Направлять его нужно таким макаром, дабы устройство улавливало присутствие человека, который заходит в помещение либо во двор. Если же гласить о определенном месте, в каком планируется установка устройства, то это почти всегда высочайшая точка строения во дворе либо стенки в комнате.
Подключение датчика – с чего начать?
- Прежде всего нужно выполнить расчет нагрузки на устройство. Выбирать датчик следует в согласовании с расчетной мощностью.
- Обусловиться с местом крепления устройства.
- Найти вариант подключения устройства.
Итак, избираем тип устройства. Для этого нужно обусловиться с количеством источников освещения, которые планируется к нему подключить, также их суммарная мощность. Ведь сами датчики рассчитаны на определенный спектр нагрузки, не считая того, от нагрузки, которую способен выдержать устройство, будет зависеть и его цена. Другими словами, если беспроводной датчик движения будет производить только выключение и включение осветительного устройства в 60W, то получать массивное устройство и переплачивать излишние средства совсем не стоит. Но подключение беспомощного датчика сразу к нескольким прожекторам мощностью по 1100W каждый, может очень плохо окончиться.
Важным считается выбор устройства по направленности и радиусу деяния. Так как есть датчики направленного деяния, их угол «зрения» не велик, а есть с радиусом деяния фактически в 360 градусов. От данного параметра будет впрямую зависеть место крепления устройства. Если он будет срабатывать от случаем упавшего листа бумаги либо от передвижения домашних питомцев – это будет нехорошо.

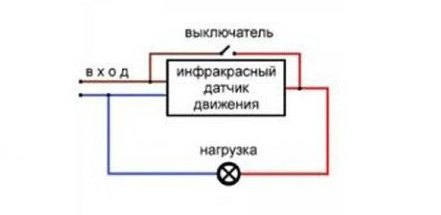

Схема подключения

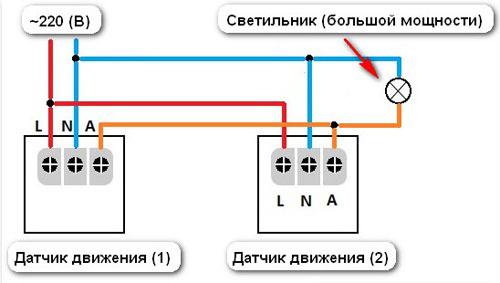

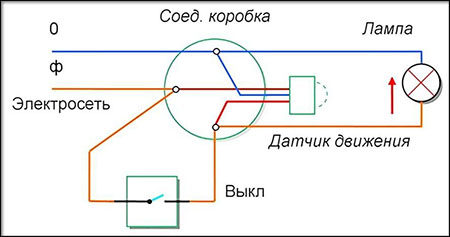

После того как вы заполучили данный устройство и обусловились с местом его расположения, нужно обусловиться с тем, какой будет схема датчика движения. Варианты могут быть следующими:
-

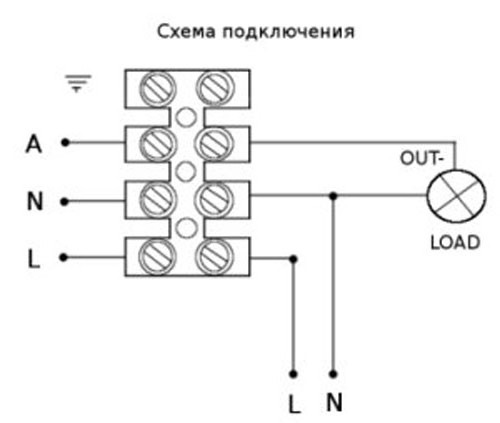

Этот вариант является самым распространенным и очень нередко обозначается на корпусе самых устройств. В нашем случае: выходная фаза – A, ноль – N, фаза – L.

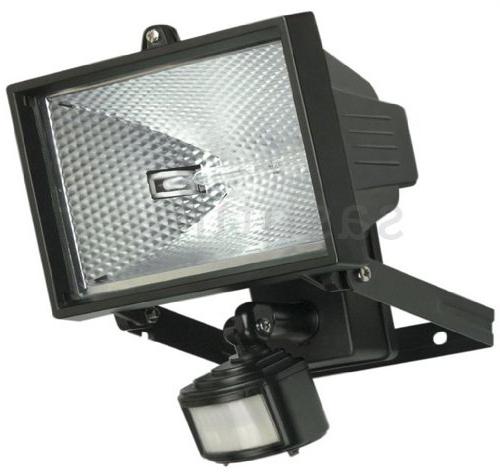

Прожектор с датчиком движения
Такое устройство будет включать освещение на местности только при наличии каких-то передвижений. Это комфортно по следующим причинам:
- Для вас не надо будет всякий раз включать освещение либо держать включенным его в протяжении всей ночи.
- Вы всегда будете знать, когда по вашему участку либо дому передвигается кто-то сторонний.
- Самое главное преимущество – установив прожектор с датчиком движения, для вас получится сберечь до 50% электроэнергии, нужной для освещения данной местности.
Данный устройство, обычно, применяют для установки в промышленной зоне, перед воротами и гаражами, во дворах личных домов, перед подъездами многоквартирных домов, перед публичными либо офисными зданиями и т.д.
Как подключить датчик движения к прожектору?
Соединяются эти устройства между собой до боли просто. В коробке датчика имеются три провода: карий, синий и красный. Провод кофейного цвета (фаза) соединяется с таким же проводом осветительного устройства, а красный и синий (заземление и ноль) подключаются к системе электроснабжения.
Подключение прожектора к электрической сети
После подключения датчика провод фазы подключается впрямую к электрической сети. Таким же образом поступаем с оставшимися проводами.
Проверка корректности подключения устройств
Очень принципиально проверить работоспособность данных устройств еще до момента их установки, подключив их по временной схеме. Это в особенности касается обычных моделей, в комплектации которых не предусмотрена регулировка. Если же после их установки вышло так, что они не сработали как положено, вероятней всего, дело в неправильно выполненном монтаже.
Более сложные варианты этих устройств также следует проверить на исправность. Для этого собирается временная схема подключения, регулятор порога освещенности устанавливается на наибольшее положение, таймер – в малое.
В случае если у устройства имеется индикаторный светодиод, необходимость в подключении нагрузки просто отсутствует. Так как о работоспособности будет свидетельствовать движение детектора при его включении.
Если роль коммутатора в приборе играет электромагнитное реле, то об исправности устройства будет гласить его щелканье. После окончания электромонтажных работ нужно произвести регулировку датчика движения. Это очень принципиальный момент, который мы разглядим более тщательно.
Регулировка датчика движения

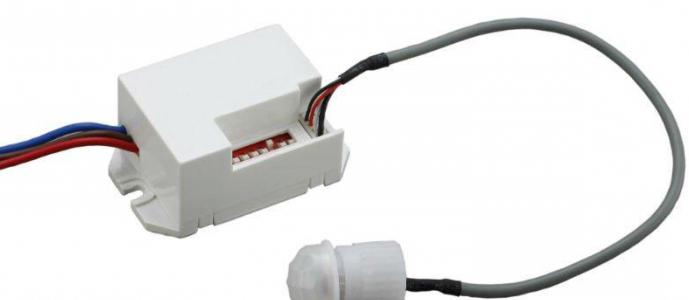

Дабы отрегулировать светодиодные датчики движения, можно пользоваться резисторами на верхней (нижней) части устройства. Обычно, их три штуки: освещенность, чувствительность и время.
Время – это промежуток времени, в течение которого устройство держит освещение включенным, например, 1-2 минутки после того, как датчик поймал какое-либо движение.
Выполняя регулировку чувствительности, вы задаете устройству определенный диапазон действий – расстояние, на котором будут захватываться объекты – от 2 до 20 метров.
Освещенность – вид уличного освещения, при котором будет происходить включение датчика движения. Например, когда еще только сгущаются сумерки, либо же когда станет совершенно темно.
После исследования данной статьи вы можете не только лишь без помощи других избрать датчик движения, но произвести его установку и последующую регулировку без помощи других.
