Энергетическая независимость жилья — кредо многих современных домовладельцев. Дабы интегрировать портативный генератор в домашнюю сеть, нужно не только лишь владеть способностями электромонтажа, но и знать базы автоматизации запасного ввода. Сейчас мы ответим на большая часть вопросов по данной теме.

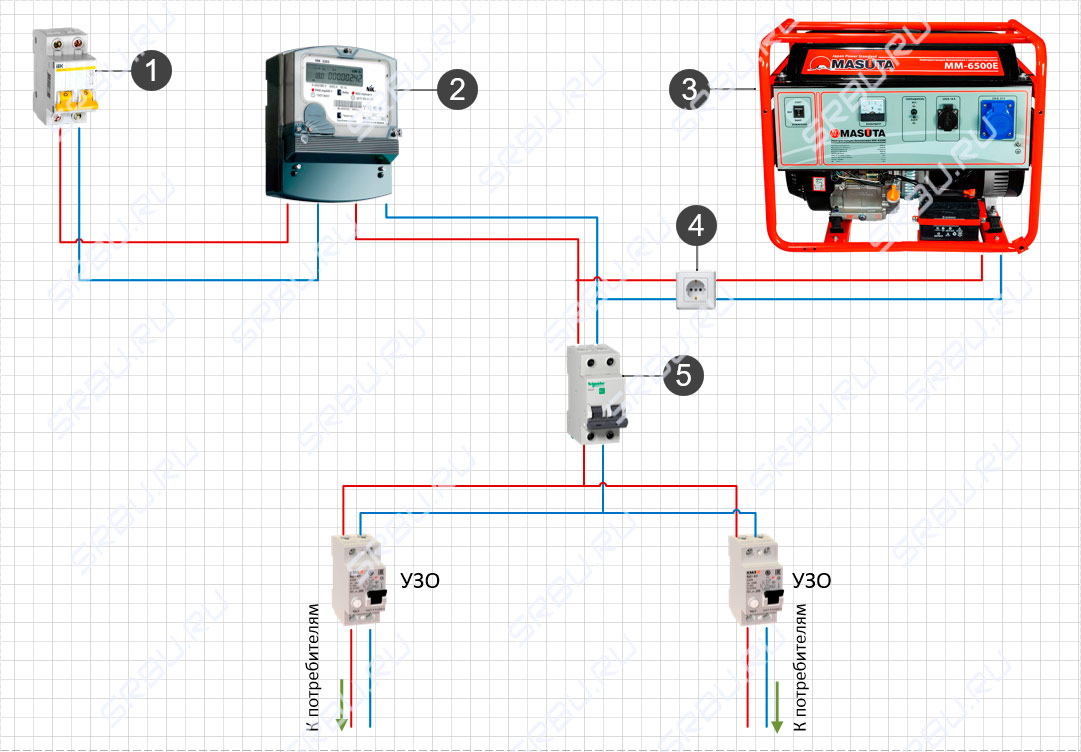

Почему не следует врубаться через розетку
В редчайших случаях аварийного обесточивания принято «подкидывать» питание от генератора к наиблежайшей розетке. Ведь отключения электричества так редки, не правда ли, так для чего тужиться над устройством системы запасного ввода? Но тут, как и во всём, есть ряд подводных камешков.
Во-1-х, линия питания отдельной розеточной группы не рассчитана принимать на себя магистральную нагрузку. Отлично, если группа защищена отдельным автоматом, подобранным соответственно сечению кабеля, а если нет?

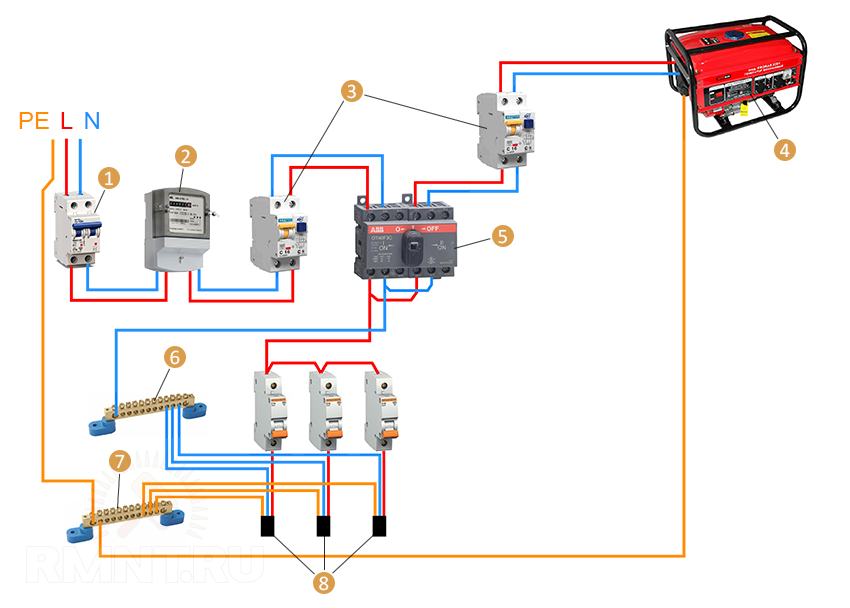

Подключение генератора к дому через трёхпозиционный рубильник: 1 — вводной автомат сети; 2 — счётчик; 3 — УЗО; 4 — генератор; 5 — трёхпозиционный переключатель; 6 — нулевая шина (N); 7 — шина заземления (PE); 8 — к потребителям
Во-2-х, нельзя полагаться на свою обязательность. Запамятовать выключить вводной автомат — это обыденное дело. В наилучшем случае вы запитаете от генератора всех потребителей на магистральной городской полосы, что, непременно, вызовет перегруз и сильное недоумение — почему же автомат защиты повсевременно срабатывает. В худшем — и это более частая причина поломок генератора — вы словите «встречку» и на длительное время попрощаетесь с аварийным источником электроэнергии.
Ну и последний аргумент: никогда не стоит третировать удобством использования той либо другой системой. Всего один поворот рубильника либо работа в вполне автоматическом режиме — и вы всё время размеренны за сохранность собственной электросети и оборудования, присоединенного к ней.
Нужный минимум для подключения генератора
Вобщем, для на техническом уровне правильного подключения генератора к домашней электросети необходимо не настолько не мало. Прежде всего — обеспечить отдельный ввод. Его рекомендуется делать медным кабелем высокого сечения (более 4 мм 2 ) и прокладывать от вводно-распределительного устройства до специально оборудованного места установки генератора.

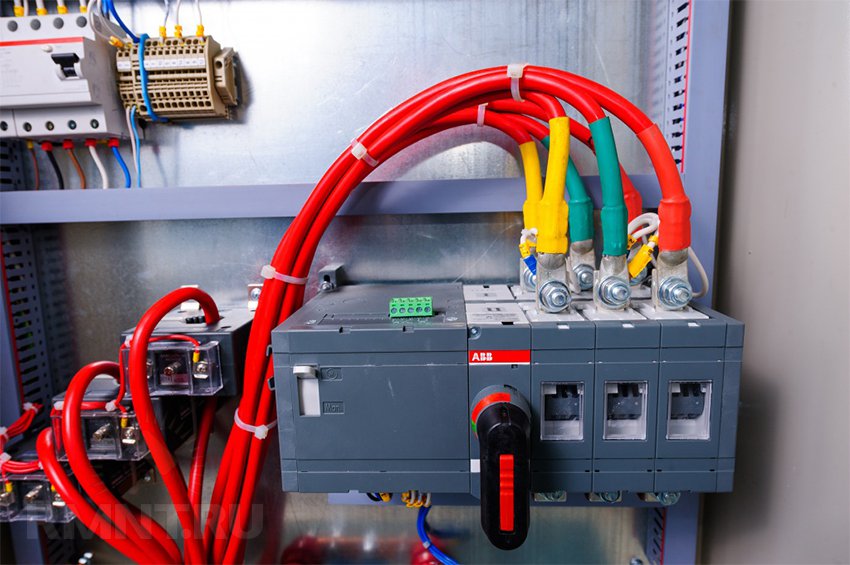

Также пригодится перекидной рубильник. Для бытовых нужд в ближайшее время появилось много вариантов схожих устройств в модульном выполнении для монтажа на 35 мм DIN-рейку. Навскидку можно предложить целый ряд устройств. От более дешёвых изделий марки TDM-63 до более доброкачественных и надёжных устройств серии E200 от ABB либо SFB от Hager.

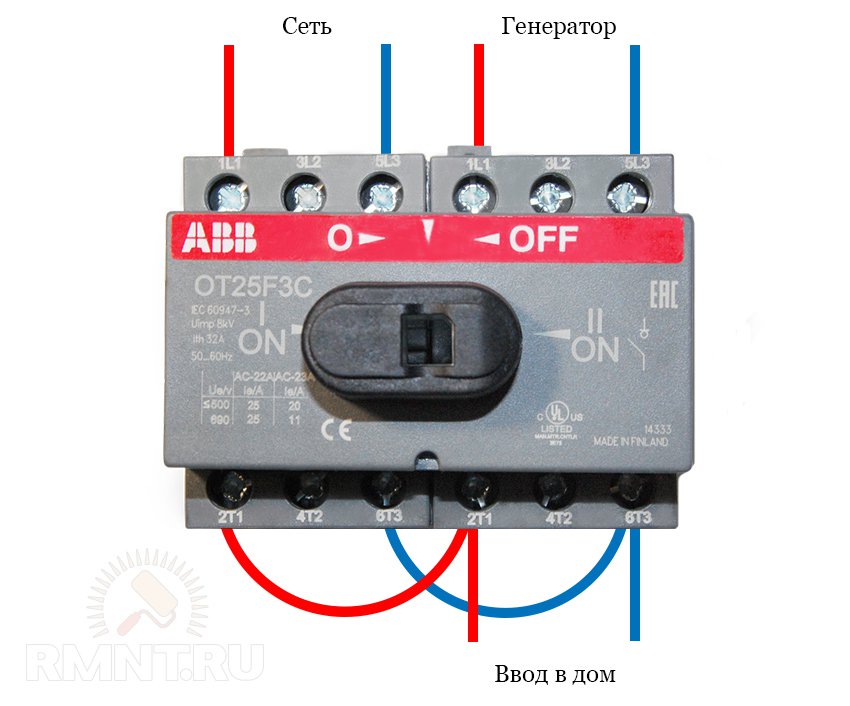

Устройства имеют простейшую схему включения и механизм работы. На нижние контакты, обычно, подключают общую шину отходящих нагрузок. С оборотной стороны, там, где контакты парные, подключают два отдельных ввода. Кнопка переключения имеет три положения, в среднем все цепи разомкнуты. Фактически во всех сериях устройства могут быть многополюсными, что существенно облегчит работу с трёхфазной сетью и сложной системой заземления/зануления.
Принципиально держать в голове, что трёхпозиционный (перекидной) рубильник работает по принципу выключателя нагрузки, в нём не предвидено ни термического, ни электромагнитного расцепителя. Потому каждый ввод необходимо дополнительно защищать автоматом, предельный ток которого определяется допустимой нагрузкой на питающую линию.

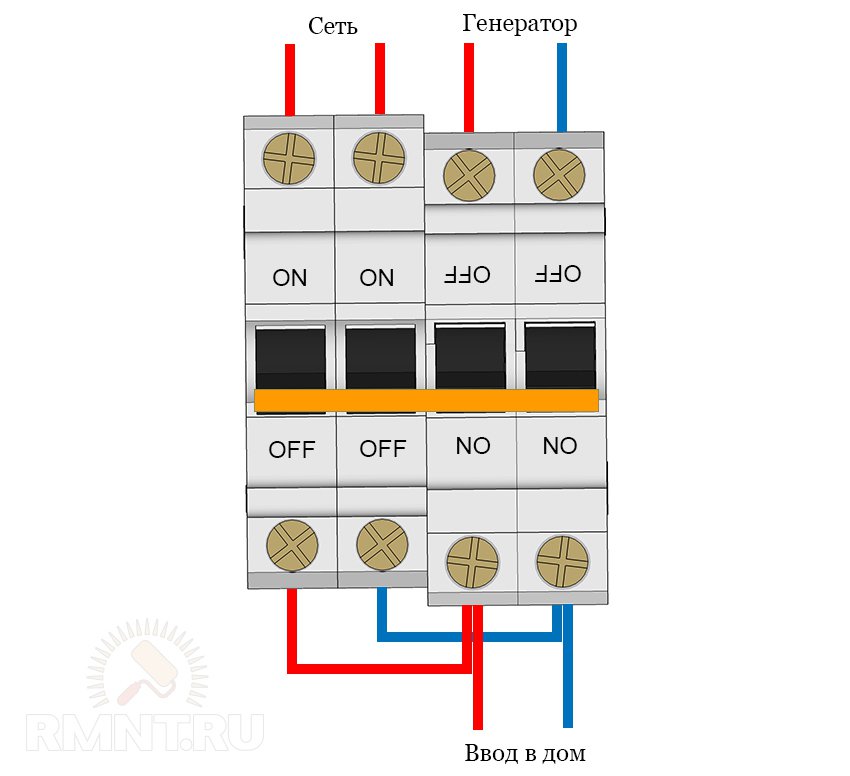

Простейшее перекидное устройство можно сделать и самому из пары двухполюсных автоматов 1-го и такого же производителя. Их необходимо поставить вблизи, один перевернуть ввысь ногами, а потом сцепить вкупе кнопки, вставив металлической штифт в штатное отверстие.
Как обеспечить автоматическое переключение

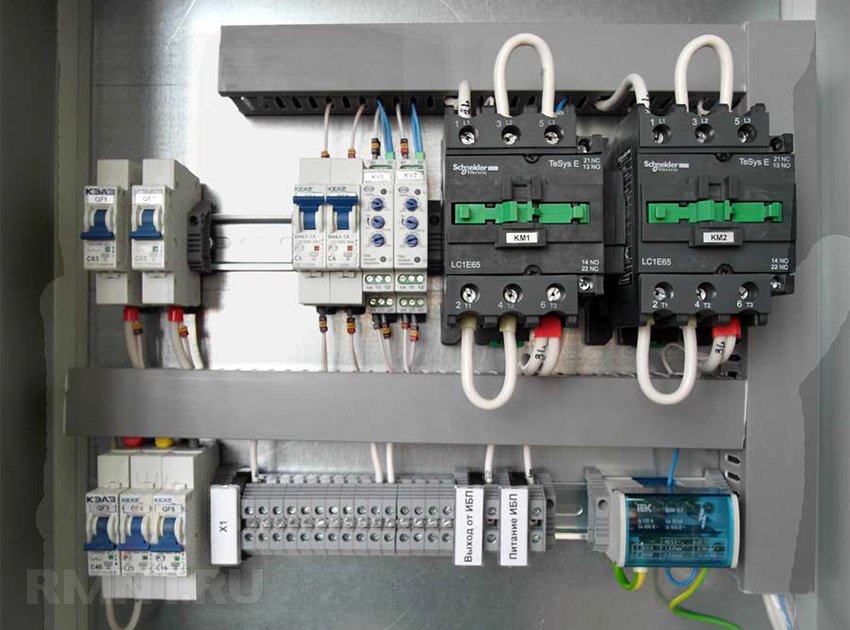

Если щиток с ВРУ размещен в недоступном месте либо вы просто не желаете всякий раз делать переключение вручную, можно положиться на устройство автоматического переключения. Его схема также максимально ординарна, необходимо только два модульных контактора с количеством контактных пар, равным числу фаз питания, также парой нормально открытых и нормально замкнутых дополнительных контактов.
В обыкновенном режиме работы городской ввод всегда находится «на подхвате» включенного контактора, у которого цепь питания катушки подключена впрямую к питающей сети до разрыва. Если электричество на городском вводе теряется, контактор откинет и замкнётся нормально закрытая пара дополнительных контактов, которая включит 2-ой контактор запасного ввода, либо, по последней мере, замкнёт цепь питания его катушки.

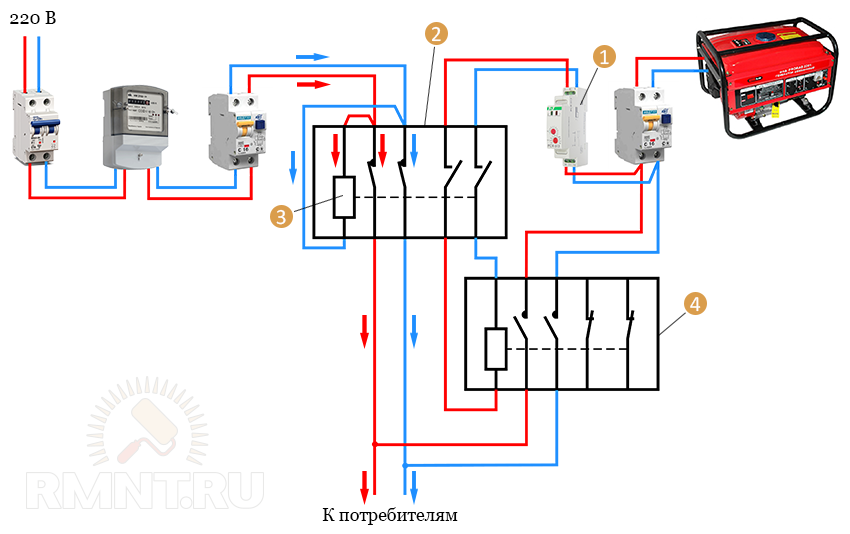

1 — реле времени; 2 — контактор основного ввода; 3 — управляющая катушка контактора; 4 — контактор запасного ввода

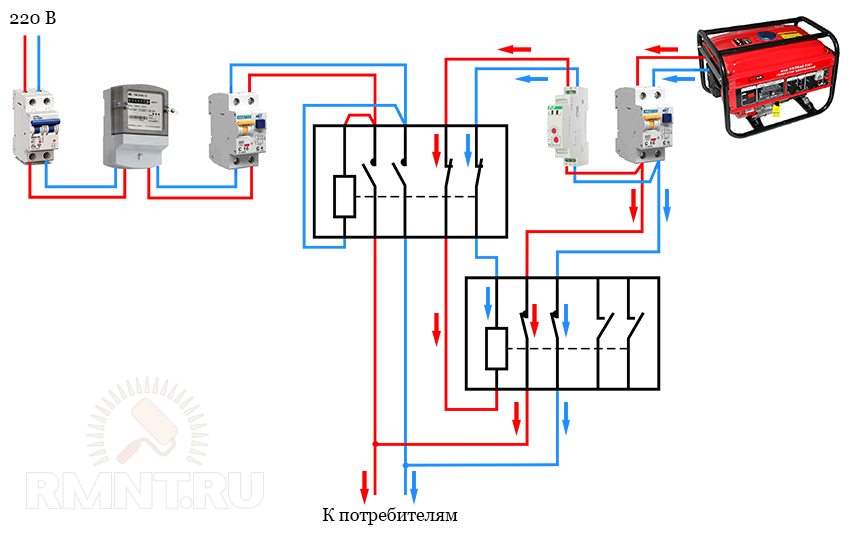

Подключение «аварийного» контактора также осуществляется до разрыва питающей сети от генератора, потому до его пуска устройство будет оставаться в выключенном состоянии. Тут очень полезно добавить в цепь модульное реле времени, дабы питание потребителей врубалось спустя минуту-две после пуска генератора. Это дозволит движку прогреться и выйти в рабочий режим перед принятием основной нагрузки.
При всем этом цепь питания второго, запасного контактора, следует пропустить через нормально закрытый контакт коммутатора основного ввода. Таким макаром, при повторном возникновении напряжения на городской полосы 1-ый контактор опять включится и разомкнёт цепь питания второго ввода. Естественно, тут бы следовало добавить устройство останова генератора, но в последнем случае он будет некоторое время работать на холостом ходу с наименьшим потреблением горючего.
Установка блока АВР с автозапуском бензогенератора
В свете вышесказанного было бы очень полезным устройство, вообщем исключающее вмешательство человека в работу системы аварийного электроснабжения. Такие приборы вправду есть и работают они вполне бесперебойно, но только с генераторами, укомплектованными электрическим стартером и штатной системой останова.
Разрабатывать схожую систему без помощи других — хлопотное дело, достойное отдельного обсуждения. При неверной организации работы велик риск попортить оборудование. К примеру, если генератор имеет поломку моторной части, его принудительный неоднократный пуск вызовет, само мало, глубочайший разряд аккума, а в худшем случае приведёт к выходу из строя обмоток электростартера.
Есть два варианта схожих устройств, 1-ый — штатный блок электронного управления, поставляемый вкупе с генератором и устанавливаемый с ним в одном помещении. Таковой блок подключается согласно приложенной в аннотации схеме и управляет он только пуском и остановкой мотора, в некоторых случаях берёт на себя задачку регулировки оборотов и выдаваемой мощности. Основная коммутация запасного ввода осуществляется контакторами по схеме, которую мы обрисовывали ранее. Только в данном случае нормально разомкнутый контакт на основном вводе протягивается сигнальным слаботочным проводом до блока управления, дабы текущее состояние городской полосы давало осознать электронике, когда следует вводить в работу либо останавливать генератор.

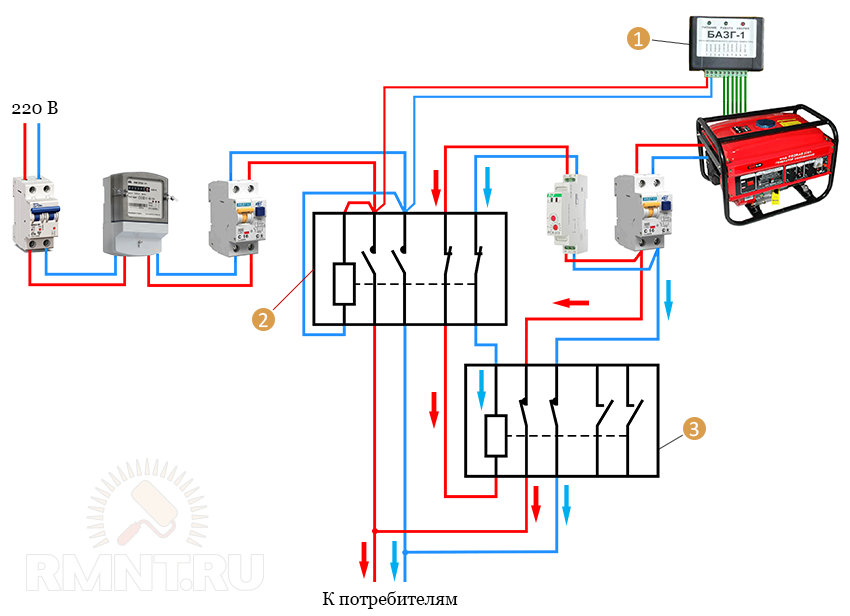

1 — блок автоматического пуска генератора; 2 — контактор основного ввода; 3 — контактор запасного ввода

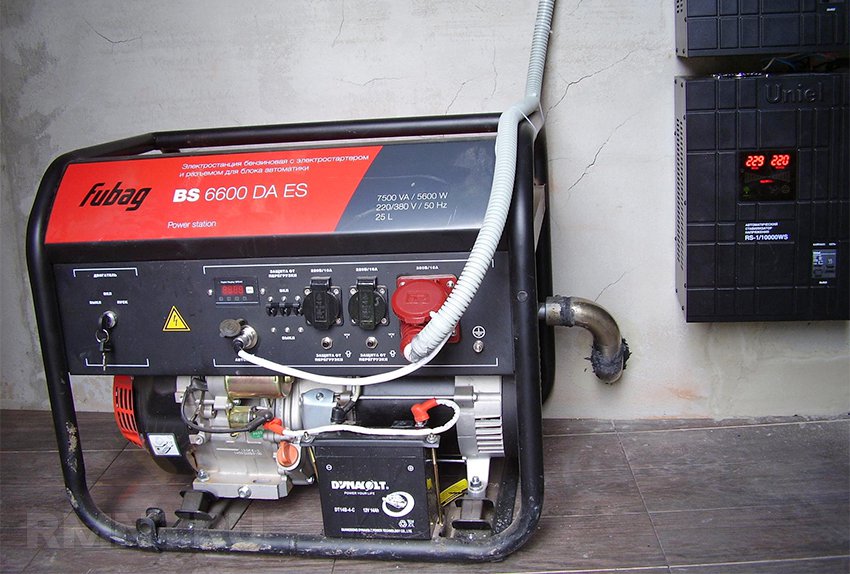

2-ой вариант — комплектные устройства АВР с автозапуском. Это не очень широкий диапазон устройств, но они все требуют установки на генератор дополнительного оборудования: электрического привода дроссельной заслонки и стартера с аккумом.

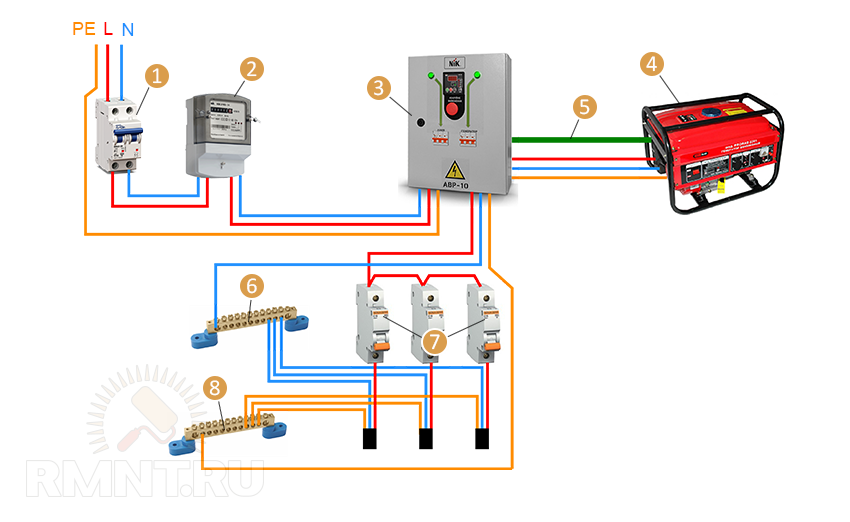

Подключение генератора через АВР: 1 — вводный автомат; 2 — счётчик; 3 — щит АВР; 4 — генератор; 5 — управляющий кабель; 6 — нулевая шина; 7 — автоматы потребителей; 8 — шина заземления
Преимущество таких систем в том, что они имеют всё нужное «из коробки» и вполне подменяют вводно-распределительное устройство, включая интегрированные защиты по току, а время от времени даже имеют систему защиты от перенапряжений и утечек. Всё что необходимо для подключения — присоединить жилы вводов и шины потребителей на устройства коммутации, также соединить вторичную клеммную колодку с дополнительным оборудованием генератора при помощи четырёх- либо пятижильного провода.
Вероятные препядствия и неисправности
При использовании генератора вы обязаны иметь полное представление о нраве тока, генерируемого автономным источником. Часто это не обычные фаза и ноль, а чередующиеся фазы с полуволной в 110–125 В относительно земли.
Такие генераторы требуют отменно выполненной системы заземления, которая не связана с защитным проводником домашней сети. Также в неотклонимом порядке должны коммутироваться как фазный, так и нулевой провод обоих вводов, по другому обещана утечка в городскую сеть.
Это и есть основная причина того, что при подключении через розетку срабатывает автомат защиты на самом генераторе. Что до устройств дифференциальной защиты, их придётся устанавливать парно — по одному на каждый ввод. Исключение из этого правила составляют трёхфазные сети, но они, в свою очередь, требуют устройства раздельных контуров заземления и зануления для размеренной и бесперебойной работы.
Подключение генератора к сети дома
