Подключения проходного выключателя с 2х мест

Когда появляется необходимость управлять в доме освещением из различных участков, то осветительные приборы подключают сходу к нескольким включателям. В качестве таких устройств применяют проходные выключатели (ПВ), также перекрестные.

Что собой представляют проходные и перекрестные выключатели

Стандартные ПВ представляют собой устройство для включения и выключения ламп в осветительных устройствах. У выключателя находится два контакта, при соединении и разъединении которых врубается и соответственно выключается осветительный прибор.

Проходные выключатели обеспечивают управление одним источником света из 2-ух различных точек, имеют три контакта (1 входной, 2 выходных). Такие приборы всегда применяются в паре, благодаря им, в одном месте помещения можно включить свет, а совсем в другом – выключить.

Для управления одним устройством, излучающим свет, из 3-х и поболее мест, используют перекрёстные выключатели. Эти устройства отличаются от проходных, наличием 4 контактов (2 входных, 2 выходных). К тому же, их всегда подключают совместно с проходными, а конкретно, между ними и не по другому.

Снаружи проходные и перекрёстные переключатели похожи на классические выключатели.

Проходные выключатели, перекрёстные: механизм работы

Принцип деяния проходных и перекрёстных выключателей имеет сходство с работой стандартных выключателей света. Коммутация осветительных цепей осуществляется путём размыкания и замыкания контактов, по которым движется ток нагрузки осветительных приборов.

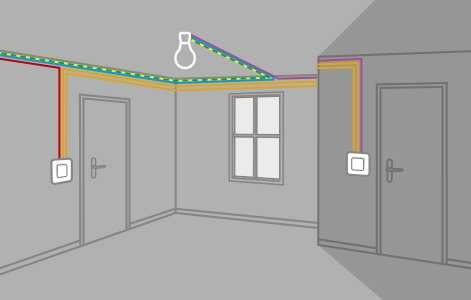

Между 2-мя ПВ проходит два проводника. Когда срабатывает одно из устройств, то на нём размыкается цепь и одномоментно замыкается на другом ПВ. Для способности управлять светильниками с 3-х мест, между ПВ устанавливают промежный переключатель, роль которого делает перекрёстный выключатель. Потому перекрёстные не изредка именуют «промежуточными» переключателями. С помощью их происходит замыкание одной из 2-ух линий, также размыкание обеих линий.

1 — Переключатель
2 — Переключатель
3 — Перекрестный переключатель
4 — Осветительный устройство

У перекрёстного устройства, находящегося в одном положении, контакты замкнуты следующим образом: 1-ый входной с первым выходным контактом, а 2-ой входной со вторым выходным проводом. Но при смене положения (нажатии на кнопку), контакты замыкаются другим образом: 1-ый входной со вторым выходным, а 2-ой входной замыкается с первым выходным контактом. Между ПВ можно устанавливать несколько перекрёстных устройств.

Спецификой этих видов выключателей, является незафиксированное положение кнопок управления. Классические выключатели имеют чёткое установленное положение кнопок, которое показывает на включение либо выключение света. В проходных и перекрёстных переключателей нет определённой позиции кнопок, которая указывала бы на включение либо выключение устройства. Различное положение кнопок 1-го устройства может обозначать как «Включено» так и «Выключено», это находится в зависимости от состояния других выключателей, управляющих одним источником света.

1 — Переключатель
2 — Переключатель
3 — Осветительный устройство

Например, у первого ПВ сначала коридоре кнопка находиться в вверху, и дабы включить свет, её нужно надавить вниз. При включении света вторым ПВ в конце коридора, свет включиться, но кнопка первого ПВ не поменяет свою позицию и сейчас, нажав её вниз, свет погаситься, а не включиться, так как он и так уже пылает.

Разновидности проходных и перекрёстных выключателей

Систематизация перекрёстных и ПВ устройств не отличается от разделения на разные виды обыденных выключателей.

Устройства для управления освещением из различных мест по механизму работы делят на следующие типы:

• Клавишные.
• Поворотные.
• Сенсорные.
• Рычажные.
• С пультом ДУ.

По количеству кнопок ПВ бывают одно-, двух-, трехклавишные и такими же бывают перекрёстные выключатели.

По методу монтажа:

• Затратной . Эти модели инсталлируются поверх стенки, для этого не нужна пробивать её и монтировать дополнительный блок. Основным достоинством внешних выключателей является простота монтажа, но у них высочайшая чувствительность к физическим воздействиям.
• Интегрированный . Эти модели устанавливаются снутри стенки, в какой ранее проделываются особые отверстия, надлежащие коробке выключателя.

Проходные и перекрёстные выключатели, управляющие одним светильником, инсталлируются всегда 1-го вида и типа. Т.е. если проходные выключатели двухклавишные, то промежные также должны быть с 2-мя кнопками.

Плюсы и недочеты ПВ

Положительные моменты проходных и перекрёстных устройств:

• Не нуждаются во вспомогательных элементах и месте в электрическом щитке.
• Высочайшая надёжность, благодаря отсутствию автоматики.
• Простота схемы, обеспечена тем, что в ней не находятся какие-либо сложные устройства.
• Лёгкость и практичность в управлении освещением.

Недочеты выключателей этого типа:

• Внедрение трехжильного провода. Количество проводов и их длина прямо зависят от количества кнопок (в случае с клавишным ПВ) и числа самих устанавливаемых выключателей в помещении. Огромное количество длинноватых проводов усложняет схему и затрудняет установку.
• Нет фиксированного положения кнопок. Некоторым людям к этой особенности необходимо привыкнуть, потому определённое время им неловко воспользоваться ПВ.

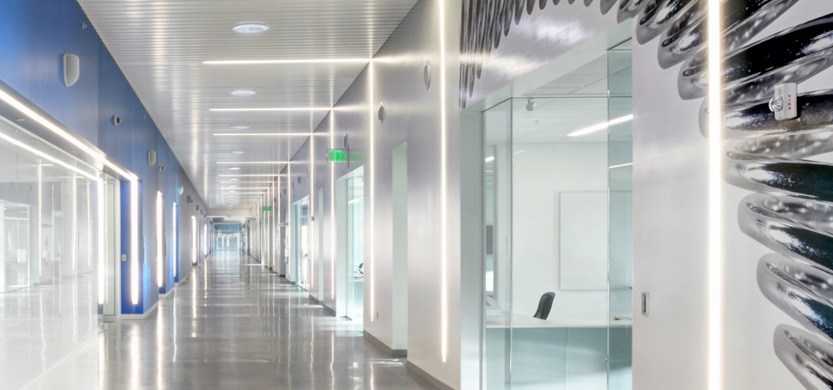

С помощью проходных и перекрёстных выключателей в большинстве случаев организовывают управление осветительными устройствами в длинноватых коридорах, спальнях, на лестничных пролётах, садовых дорожках и т.п.

Подключение проходного выключателя Legrand: одноклавишный и двухклавишный вариант

В почти всех жилых и нежилых помещениях, где есть коридоры, лестничные просветы и просто огромные комнаты, стандартные коммутаторы могут быть неудобны и непрактичны. Внедрение проходных выключателей, которые приметно упрощают управление освещением, возможностью включения и выключения света из разных мест, становится более хорошим решением.

Проходные выключатели Legrand

Одним из ведущих поставщиков электропродукции в мире является французская промышленная группа Legrand, которая пользуется популярностью и на русском рынке, предоставляя широкий ассортимент серий проходных выключателей, таких как:

• Этика;
• Валена;
• Селиан;
• Галеа Лайф;
• Карива;
• Мозаик;
• Анам;
• Кутео;
• Плексо.

Вся линейка выключателей Легранд имеет однотипное устройство и правила подключения. Подсоединение происходит обычно методом крепления зажимов либо винтов. Компания также выпускает стопроцентно безвинтовые клавишные проходные выключатели, которые упрощают процесс крепления медных проводков.

При изготовлении устройства применяется пластик Абс либо же поликарбонат, что делает выключатель долговременным, крепким и неопасным в использовании. Корпус устройства имеет защиту от воды – IР44, бактерицидную защиту (покрытие ионами серебра), также может быть декорирован в различном дизайне и иметь LED-индикатор.

Обычно, мощность этих устройств составляет до 2,2 кВт и рассчитан на силу тока в 10 A.

Самые нужные серии схожих устройств марки Legrand у потребителей: Valena, Celian, Mosaik и Galea Life.

Valena Celian Mosaik Galea Life

Схема подключения

Зависимо от области использования и назначения, проходные устройства можно подсоединять несколькими разными методами:

1. Установка клавишных проходных устройств для управления одним источником света с 2-ух мест.
2. Подключение одноклавишного коммутатора для управления группой ламп освещения с 3-х мест либо больше.
3. Установление двухклавишного выключателя для управления 2-мя независящими источниками света одним двойным устройством.

До того как обрисовывать схему подключения проходного выключателя, вспомним о том, как работает стандартный.

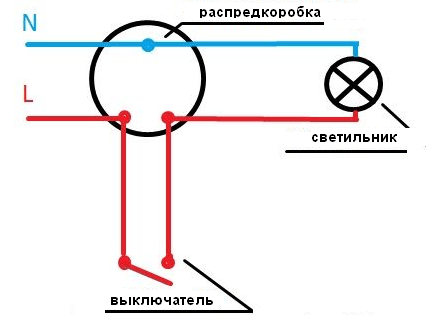

Схема подключения стандартного выключателя

Схема подключения стандартного выключателя: N– фаза ноль, которая подключается впрямую к светильнику; L – фаза под напряжением, проходящая через выключатель и обеспечивающая зажжение света методом соединения контактов в цепи. Выключение, соответственно, происходит при прерывании напряжения. Распредкоробка – место соединения головного кабеля с «ветками» освещения и рассредотачивания тока.

Таким макаром, обыденный выключатель позволяет зажечь/потушить свет от одной контрольной точки с 1-го места по принципу прерывания/соединения тока.

Проходной коммутатор имеет малость другой принцип деяния: он оснащен 3-мя контактами (а двойной выключатель такового типа – шестью) и работает по принципу переключения с 1-го контакта цепи на другой.

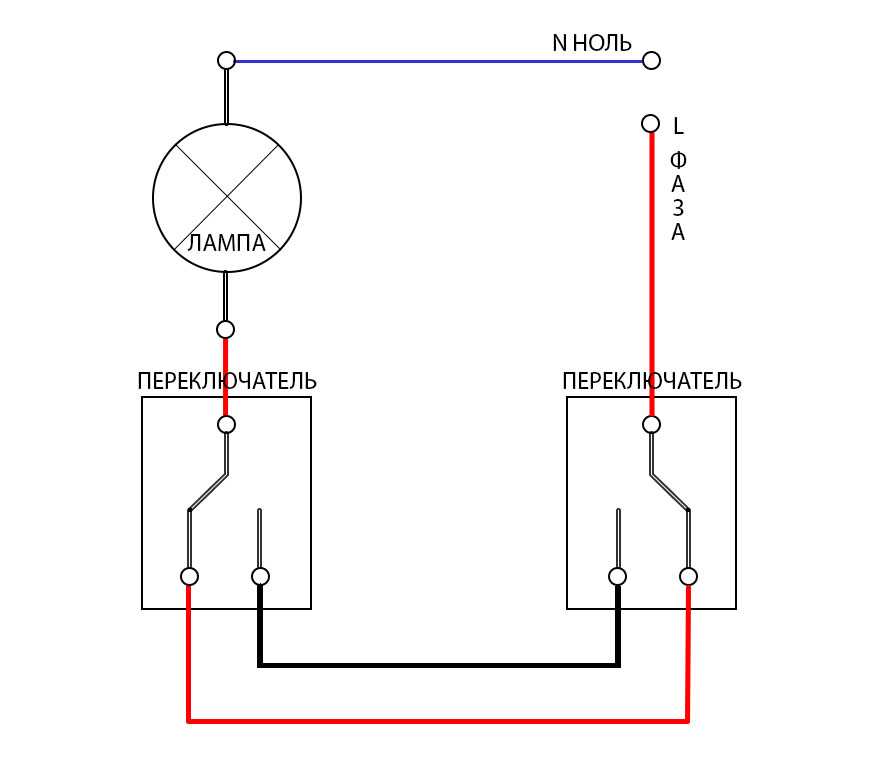

Схема подключения проходного выключателя Легранд

Схема подключения проходного выключателя Легранд: N – нулевой провод подключен впрямую к светильнику; L – фаза под напряжением подводится к лампе, попеременно проходя через переключатели и, в отличие от стандартного выключателя, подача/отключение света происходит не за счет замыкания/разъема контакта цепи, а за счет их переключения.

Подключение двухклавишного проходного выключателя. Двухклавишный выключатель – распространенный вид проходных устройств. Обычно, применяется для включения/выключения света в 2-ух разных помещениях из 1-го места. Нередко применяется в квартирных домах.

На самом деле, это два самостоятельных одноклавишных устройства, соединенные в одном корпусе. Фазы устройств совмещены и работают по принципу «переключения». Это означает, что в момент подачи питания одной кнопки другая прерывает цепь и отсоединяется.

Двухклавишные проходные приборы Легранд обустроены 2-мя независящими группами контактов, по этому кнопки работают независимо друг от друга – при нажатии на одну из них переключение происходит с верхних линий на нижние, при этом 1-ые не имеют конечного вывода, а 2-ые связаны с другим таким же выключателем.

Отсюда следует, что эти устройства имеют две независящие группы контактов: правая и левая. Сейчас, когда мы прояснили этот момент, будет проще осознать, как подключить данный вид устройства.

Самыми пользующимися популярностью моделями этого вида устройства являются серии legrand etika и valena. Ниже можно разглядеть схему подключения двухклавишного проходного выключателя.

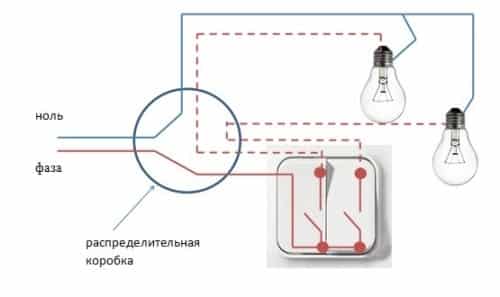

Схема подключения двухклавишного проходного выключателя

Двухклавишный проходной выключатель Legrand Etika/Valena. Схема подключения: контакты правой группы соединены между собой перемычкой; ко второму из них подсоединяется фазный провод. Контакты левой группы проводят подачу тока к двум независящим друг от друга осветительным устройствам, при всем этом они не должны быть связаны между собой.

Преимущество и область применения

Главным и отличительным преимуществом проходного выключателя Легранд является удобство в эксплуатации – выключатель не локализован исключительно в одной точке, и вы сможете устанавливать его и управлять им с различных мест.

Схема подключения проходного выключателя Legrand для управления 1-го источника света 2-мя выключателями, которые находятся в различных местах.

• длинноватые коридоры;
• дорожки;
• лестницы;
• спальни;
• огромные комнаты.

Если ранее проходные выключатели использовались только для облегчения управления светом в огромных помещениях с длинноватыми коридорами либо лестничными просветами, то сейчас таковой метод освещения применяется везде для более комфортабельной жизнедеятельности человека.
