Подключение электродвигателя по схемам «звезда» и «треугольник»
Для работы от бытовой сети применяют особое подключение трехфазного мотора 380 на 220 В. Асинхронники обширно распространены, ведь относительно ординарны в воззвании и универсальны. Не составляет труда подключить данный тип преобразователя по особым схемам и организовать работу приводной системы от домашней сети даже с приличной нагрузкой. Сейчас мы разглядим несколько вариантов подключения трехфазного мотора к 220 В.
В момент запуска АД скорость ротора равна нулю (ведь ротор начинает крутиться под действием электромагнитной индукции, возникающей в согласовании с законом силы Лоуренса). Его скорость растет, хоть и медлительно. Вследствие этой особенности работу асинхронного мотора можно сопоставить с работой трансформатора: обмотка статора – это первичная обмотка трансформатора, а стержни ротора – соответственно, вторичная. Из-за того, что для разгона ротора и набора требуемой скорости ему нужна большой ток, в статоре так же будет наблюдаться существенное увеличение значения силы тока. Это приводит к тому, что при пуске мотора высочайшей мощности напряжение сети «проседает» так, что это сказывается на работе других присоединенных устройств.
Решение этой задачи обычное – внедрение схемы подключения «звезда-треугольник». В действительности это два разных типа подсоединения, при помощи которых организуют подключение трёхфазного мотора. При работе от промышленной сети к движку подсоединяют два пусковых переключателя для каждой из схем соответственно. Их работу регулирует таймер.
Описанные схемы подключения мотора 380 на 220 позволяют понизить ток в обмотке статора, а означает, регулировать и улучшить работу целых комплексов оборудования без существенных перепадов напряжения.
Стандартнаясхема подключения трехфазного мотора

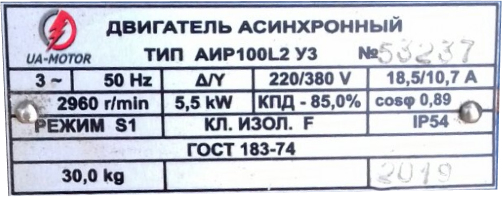

Дабы осознать, как можно подключать определенный мотор, следует изучить его шильдик.
На рисунке ниже отображено, что «звезду» можно применять при работе с трехфазной сетью (и последующим переключением на «треугольник») с напряжением 380 В, а «треугольник» для подключения трехфазного мотора в однофазовую сеть на 220 В.

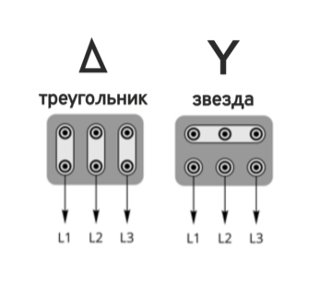

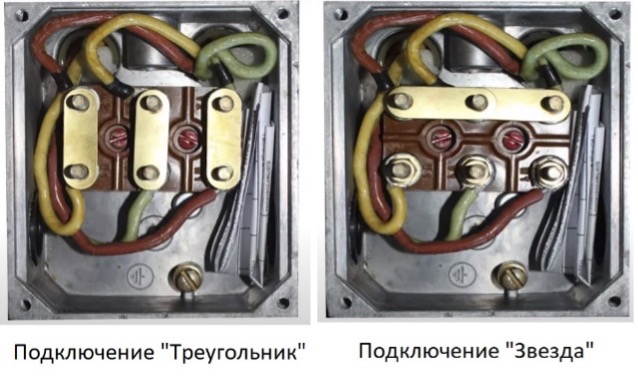

На доске зажимов это будет смотреться так:

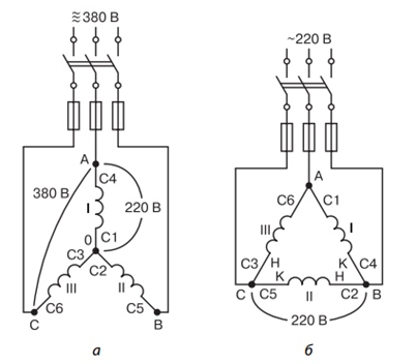

Схема подключения электродвигателя «Звезда»
Так именуется метод, при которой концы обмоток соединяются в одной точке – нейтральной. К основным преимуществам схемы относят плавный разгон мотора, в итоге чего напряжение не будет «скакать», а корпус мотора в процессе работы – меньше греться.
Подключение асинхронного мотора по схеме «Треугольник»
Схожая схема асинхронного мотора предполагает, что обмотки соединяются последовательно: конец одной подсоединяется с концом следующей. В данном случае устройство работает с наибольшей мощностью. Как следствие – мотор работает с большенными тяговыми усилиями, увеличивается крутящий момент.
В теории можно произвести схожее подключение 3х-фазного мотора как «звездой», так и «треугольником». Разница, что в первом варианте оборудование будет работать при пониженной мощности, а означает, может не потянуть требуемую нагрузку. При «треугольнике» же мотор работает с мощностью, которая превосходит мощность при работе по схеме «звезда» практически втрое. Этого довольно для решения большинства производственных задач.

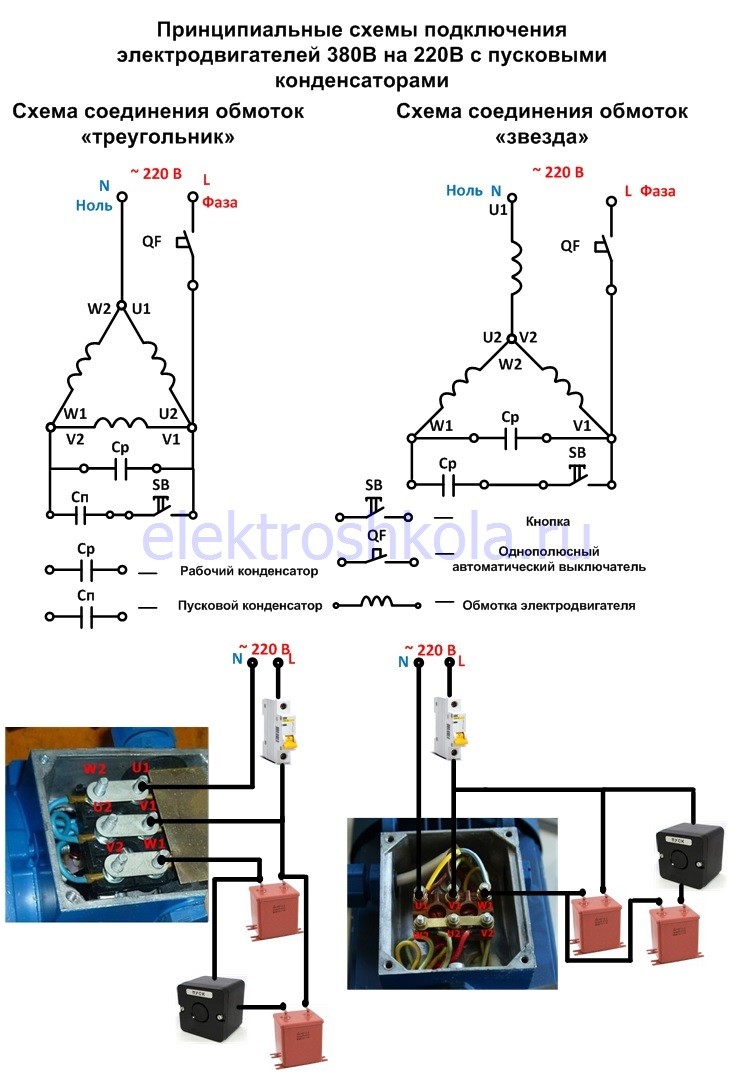

Подключение мотора 380 на 220 –инструкция
Для коммутации клемм асинхронника при работе от однофазовой сети советуем схему «треугольник».
- Подключить рабочий конденсатор. Он выбирается с большой емкостью, которая рассчитывается или по формулам, или по таблицам в согласовании с мощностью трехфазного мотора. Это недешевое наслаждение, к выбору которого следует подойти с мозгом: очень большая емкость пускового конденсатора приводит к выводу из строя мотора, плюс сказывается на цены системы. Недостающая емкость не дозволит движку завестись.
- Если мотор работает с нагрузкой, один пусковой конденсатор с этой задачей не управится. Для этого в схему подключения трехфазного мотора 380В на 220 добавляют рабочий конденсатор. Он дешевле, имеет емкость практически в два раза больше, но просит резвого отключения сходу после разгона. Его нельзя применять в качестве пускового, ведь при долговременной работе он перегревается. Дабы вывести пусковой конденсатор сходу после пуска, нужна кнопка без фиксации. Обычно применяют ПНВС-10.
- Запустить систему поможет пульт управления с включателем и кнопкой пуска. Сначала работы следует активировать работу обоих частей, но, как мотор разгонится, отпустить кнопку пуска.
Это всё, что необходимо для подключения электродвигателя 380 на 220.
