Подключение звезда и треугольник в электродвигателях

Когда молвят о подключении треугольником либо звездой, то имеют в виду самые распространенные схемы обмотки трехфазного асинхронного электродвигателя. Если подавать питание на мотор впрямую, то переизбыток пускового тока либо чрезмерная нагрузка приведет к резвому износу. Дабы уменьшить этот показатель относительно вала мотора, во время запуска применяют особые схемы подключения, которые позволяют увеличивать мощность поэтапно.

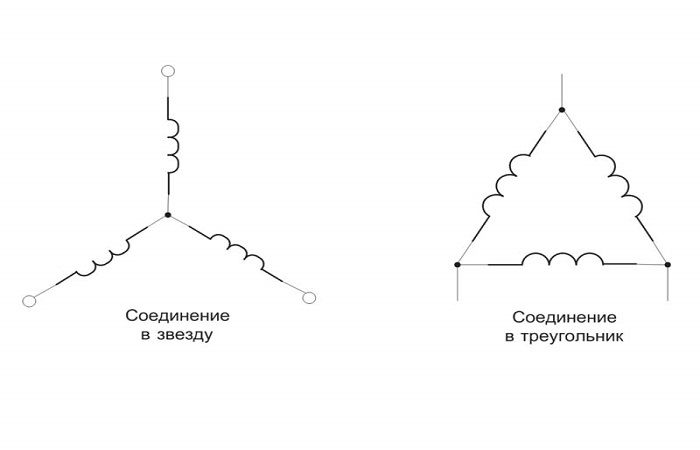

Что такое – соединение звездой и треугольником

Подключение мотора с обмоткой представляет собой последовательное соединение проводов в трехфазной электросети. Результатом обмотки становится получение замкнутой электрической сети.

Структура подключения проводов – это комфортные варианты обмотки, используемые для электродвигателей, трансформаторов и другого электрического оборудования.

Механизм работы схемы

Электродвигатель представлен рабочими обмотками. Любой из них имеет исходную, также конечную точку, другими словами у них есть начало и конец. Концы всех частей соединяют в одну общую точку, которой дают название «нейтральной».

Наличие нейтрального провода позволяет именовать схему четырехпроводной. Если нейтраля нет, то схема будет считаться трехпроходной. Выводы из различных обмоток присоединяют к подходящим фазам сети, которая питает мотор. Напряжение в таких местах не составляет выше 380 В.

Особенности обмотки звездой:

безостановочная работа мотора, благодаря устойчивому долговременному режиму подключения;
надежность и долговечность, благодаря понижению мощности оборудования;
наличие плавного запуска;
отсутствие перегрева корпуса в процессе использования.

Если для оборудования типично выведение на колодку только 3 проводов, то соединить можно без помощи других, не прибегая к услугам грамотных профессионалов.

Мировоззрение профессионала
Карнаух Екатерина Владимировна
Окончила Государственный институт судостроения, специальность "Экономика предприятия"

Треугольник представляет собой последовательное соединение начала с концом обмотки провода, потом конца с началом следующего участка. По аналогии соединяют другие провода, итогом становится обмотка фазы, которая замыкает электрическую цепь. Соединение в виде треугольника каждой из обмоток подразумевает наличие напряжения, равного 220 либо 380 В.

Главные характеристики треугольника:

возможность прирастить мощность электрического оборудования до предельных значений;
возможность дополнительно применять пусковой реостат;
увеличение вращающегося момента;
наличие огромных тяговых усилий.

Следует увидеть, что при использовании этой схемы долгая работа мотора принуждает его посильнее греться.

Сферы использования

О вариантах сотворения замкнутой электрической сети больше могут поведать проф электрики. Типы соединений применяют в электродвигателях, генераторах, силовых трансформаторах, всех устройствах, связанных с подачей электрического тока.

Как найти тип соединения

Самый обычный метод определения типа организации – это подсчет проводов. Если от мотора выходит только 3 провода, то применена схема звезда. Треугольник почаще монтируют таким макаром, дабы вывести 6 проводов. Не считая того, схемы вполне повторяют очертания фигур, по которым даны наименования.

Плюсы и минусы соединений при подключении мотора

Дабы подключить трехфазный асинхронный электродвигатель, нужно осознать, к какой группе он относится. При использовании мотора с показателями от 220 до 380 В используют обмотку треугольником. Если граница выше 380 В, то используют обмотку звездой.

При использовании конструктивного подхода возникает возможность избежать перегрева мотора за счет понижения показателя тока. При использовании обмотки звезда понизить показатель перегрева мотора не удается.

В чем различия

Основная разница между типами обмоток – это метод заслуги и получения различных характеристик электрического напряжения и тока снутри мотора. 1-ый случай подразумевает постепенное наращивание характеристик, 2-ой вариант обеспечивает сильную передачу тока.

Методы треугольник и звезда отличаются реализацией намеченной цели. Нередко электрики используют сочетание схем. Это дает щадящий режим для провода либо трансформатора, но сразу с этим ток воспринимает наименьшее значение.

Система треугольник, обычно, допустима при соединении массивных устройств и наличии огромных пусковых нагрузок. Если в данном случае применять не треугольник, а звезду, то можно нанести урон движку. Этим типы обмоток и отличаются друг от друга.

Что все-таки лучше?

Системы обмоток подходят для различных случаев. Способ треугольника дает мощность в 1,5 раза больше, чем соединение звездой. Дабы сделать плавный запуск, защитить оборудование от перегрузок, больше подходит звезда.

Но даже при осознании преимуществ либо недочетов избрать определенный тип схемы по собственному усмотрению нельзя. При соединении обмотки учитывают заявленный показатель напряжения. Эту информацию печатают на лицевой стороне электрооборудования.

Короткая сравнительная таблица

Оба варианта применяют в сфере электрики. Это испытанные системы обмоток, дозволяющие сохранить мощность, также уменьшить износ.

Ассоциировать схемы лучше, используя одни и те же характеристики – становится понятнее, почему следует выбирать тот либо другой вариант.

Аспект	Звезда	Треугольник
Напряжение	330 В	220 либо 380 В
Количество выводных проводов	3	6

Существует другой вариант, когда схема соединяет оба типа обмотки. Другими словами происходит переключение со звезды на треугольник либо напротив. Этот прием подходит для фазных движков с пусковым ротором.

Подведем результат

Схемы обмоток применяют тогда, когда подключают электрооборудование. Варианты различаются между собой и обеспечивают различные режимы работы. Для массивного электрического оборудования лучше подходят схемы треугольник тогда, как звезда обеспечивает плавную работу, защищает от износа и перегрева.

Звезда и треугольник: в чем разница в схеме подключения?

Объединение обмоточных частей ряда устройств (движки, трансформаторы и т.п.), предназначенныхдля трехфазной электрической сети, осуществляется по спец схемам подключения, более пользующимися популярностью из которых являются так именуемые звезда и треугольник.

Хоть какой уважающий себя электрик должен осознавать разницу между соединениями звездой и треугольником. Из нижеследующей статьи вы сможете почерпнуть полезную информацию по данному вопросу.

Звезда и треугольник: принцип подключения

Разглядим главные принципы реализации самых фаворитных видов подключений обмоток устройств, работающихот трехфазной электрической сети.

Соединения типа звезда

Устройство, созданное для работы с трехфазной сетью, всегда имеет три независящих друг от друга рабочих обмотки. Любая из последних, в свою очередь, имеет два вывода (типичные начало и конец обмотки). Подключение по типу звезды подразумевает коммутацию концов всех обмоточных частей в единый узел, называемый нулевой точкой.

Исходные выводы каждой из обмоток соединяются с фазными проводниками электрической сети, к которой осуществляется подключение. Другими словами, начало каждой обмотки подключается к одной из фаз – A, B, C (L1, L2, L3). Между началами хоть какой пары обмоток наличествует фазное напряжение питающей сети – 380 вольт.

Соединение типа треугольник

Сущность подключения обмоточной части трехфазного устройства по принципу треугольной схемы заключается в коммутации конца одной обмотки с началом другой. Другими словами, конец первой обмотки соединяется с началом 2-ой, конец 2-ой – с началом третьей, конец третьей – с началом первой. Таким макаром создается электрический контур и замыкается цепь.

При таком типе соединения обмоток между началами каждой пары из них наличествует линейное (однофазовое) напряжение, равное 220 вольт. Обычно соединение обмоток треугольником реализуется средством особых железных перемычек, обычно, входящих в комплектацию оборудования.

В чем разница подключений типа звезда и треугольник?

Принципная разница между звездочкой и треугольным соединением состоит в том, что при использовании одной питающей электрической сети имеется возможность создавать различные характеристики напряжения на подсоединяемом устройстве.

В большинстве случаев применяется объединение обмоточных частей по типу звезды. Это оправдано щадящими критериями последующей эксплуатации электрического приводного механизма или трансформаторного устройства.Внедрение типа соединения по треугольному принципу оправдано в случаях включения в трехфазную сеть устройств впечатляющей мощности, имеющих огромные пусковые токи.

Таким макаром, к главным плюсам соединения обмоточных элементовпо типу звезды можно отнести следующие характеристики данного типа коммутации:

понижение мощностной свойства в целях увеличения надежности используемого оборудования;
устойчивость и стабильность режима безостановочной работы привода;
возможность плавного пуска электрического приводного механизма;
возможность выдерживания краткосрочной перегрузки;
отсутствие перегрева корпуса оборудования.

Принципиально! Некоторое электромеханическое и электротехническое оборудование имеет в собственной сборке внутреннее соединение концов обмоток в звездочку. Такие устройства не созданы для эксплуатации при других методах соединения обмоток.

Для подключения к электрической сети у них имеется просто три вывода, представляющих из себя начала обмоток. Описанное оборудование является обычным в монтаже, который, в свою очередь, не просит особенных электромонтажных способностей.

В то же время у соединения обмоток по типу треугольника можно выделить следующие достоинства:

увеличение мощностной свойства;
использование пускового реостата;
больший крутящий момент электропривода;
увеличенные тяговые характеристики.

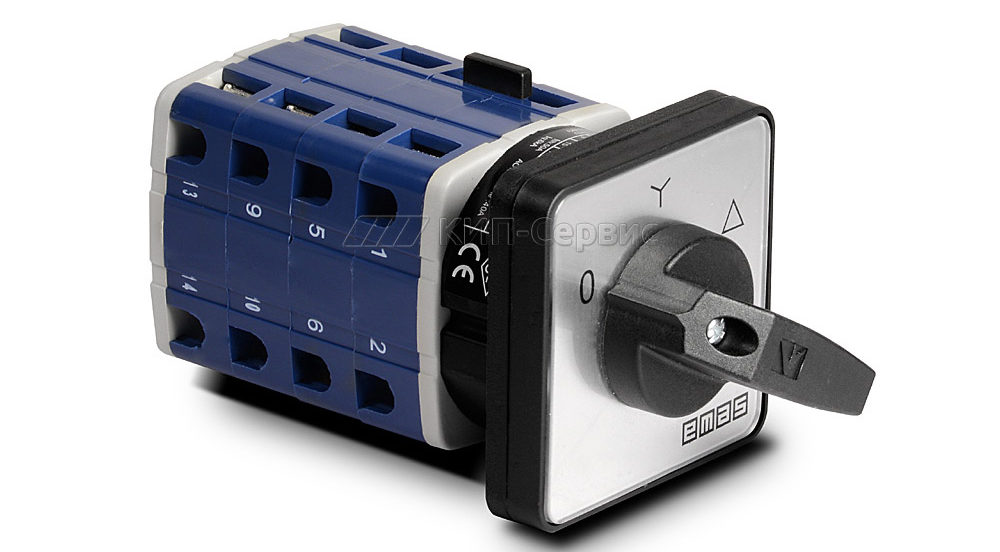

Переключатель звезда-треугольник

Для конструктивно сложных устройств завышенной мощности может применяться электрическая схема подключения обмоток с комбинированием 2-ух схем – треугольной и звездной. При всем этом в момент пуска устройства обмоточные элементы мотора объединены в звездочку. После момента его перехода с пусковых характеристик на рабочие звезда преобразуется в треугольник средством релейно-контакторной схемы. При таком подходе к реализации коммутации обмоток достигаются сразу наибольшая надежность и продуктивность эксплуатации механизма.

Принципиально! Переключатель звезда-треугольник может быть применять только для электрических приводов, имеющих на собственном валу нагрузку свободного вращения. К таким устройствам относятся вентиляторы, центробежные насосы, валы центрифуг, станков и другого, похожего по собственной конструкции, оборудования.

При всем этом даже если на валу устройства имеется свободно крутящаяся нагрузка, стартового силового момента при подключении типа звездочка может быть недостаточно для перехода к режиму треугольника из-за роста сопротивления среды вращения механизма. При таковой ситуации переход от 1-го типа коммутации к другому осуществляется по установке таймера.

Такое переключение просит грамотного расчета стартового момента. Поэтому, внедрение переключения звезда-треугольник просит кропотливого анализа собственной необходимости, основанного на технических расчетах.

Сейчас вы понимаете, что представляют из себя подключение обмоток по принципу звезды и треугольника, также ознакомлены о том, чем они отличаются друг от друга. Грамотный выбор в пользу того либо другого соединения (или использования их в совокупы) убережет ваше оборудование от раннего износа и обеспечит его размеренную работу в протяжении всего срока службы.

Читайте по теме: Самоделки своими руками из средств находящихся под рукой

Электродвигатель асинхронный: схемы звезда треугольник

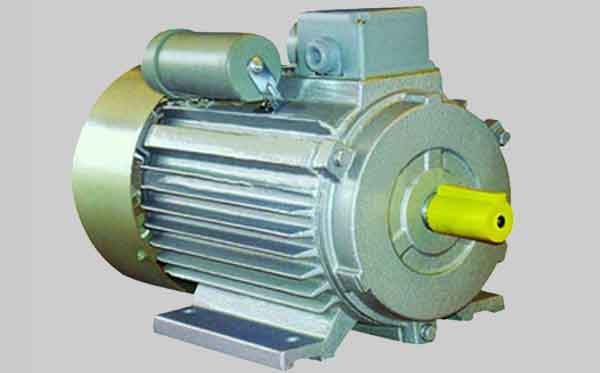

Электродвигатель асинхронный – электромеханическое оборудование, обширно распространённое в разных сферах деятельности, а поэтому знакомое многим. Между тем, даже беря во внимание тесноватую связь асинхронного электродвигателя с народом, редчайший «сам для себя электрик» способен раскрыть всю подноготную этих устройств. К примеру, далековато не каждый «держатель пассатижей» может дать четкий совет: как соединить обмотки электродвигателя «треугольником»? Либо как ставить перемычки схемы соединения обмоток мотора «звездой»? Попробуем раскрыть эти два обычных и сразу сложных вопроса.

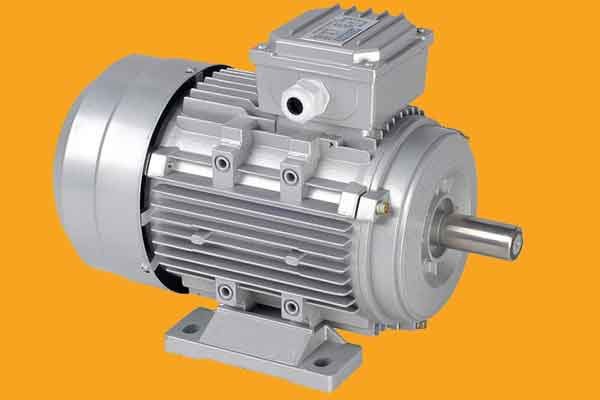

Электродвигатель асинхронный: устройство

Как говаривал Антон Павлович Чехов:

Начать повторение темы электрических асинхронных движков разумно детализированным обзором конструкции. Движки стандартного выполнения построены на базе следующих конструктивных частей:

дюралевый корпус с элементами остывания и крепёжным шасси;
статор – три катушки, намотанные медным проводом на кольцевой базе снутри корпуса и размещённые обратно одна другой под угловым радиусом 120º;
ротор – железная болванка, жёстко закреплённая на валу, вставляемая вовнутрь кольцевой базы статора;
подшипники упрямые для вала ротора – фронтальный и задний;
крышки корпуса – передняя и задняя, плюс крыльчатка для остывания;
БРНО – высшая часть корпуса в виде маленький прямоугольной ниши с крышкой, где располагается клеммник крепления выводов обмоток статора.

Вот, фактически, вся конструкция. Большая часть асинхронных электродвигателей являются прототипом конкретно такового выполнения. Правда, встречаются время от времени экземпляры несколько другой конфигурации. Но это уже исключение из правил.

Обозначение и разводка статорных обмоток

Остаются в эксплуатации ещё довольно огромное число асинхронных электродвигателей, где обозначение статорных обмоток выполнено по устаревшему эталону.

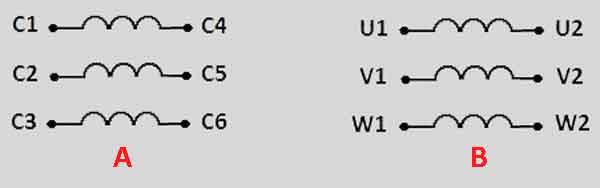

Таким эталоном предусматривалась маркировка эмблемой «С» и добавлением к нему числа — номера вывода обмотки, обозначающего её начало или конец.

При всем этом числа 1, 2, 3 – всегда относятся к началу, а числа 4, 5, 6, соответственно, обозначают концы. К примеру, маркеры «С1» и «С4» обозначают начало и конец первой статорной обмотки.

Маркировка концевых частей проводников, выводимых на клеммник БРНО: А – устаревшее обозначение, но всё ещё встречающееся на практике; В – современное обозначение, обычно присутствующее на маркерах проводников новых моторов

Современные эталоны изменили эту маркировку. Сейчас отмеченные выше знаки изменены другими, надлежащими интернациональному эталону (U1, V1, W1 – исходные точки, U2, V2, W2 – концевые точки) и обычно встречаются при работе с асинхронными движками последнего поколения.

Проводники, исходящие от каждой из обмоток статора, выводятся в область клеммной коробки, что находится на корпусе электродвигателя и подключаются к персональной клемме.

В общей трудности количество личных клемм равно числу выведенных исходных и конечных проводов общей намотки. Как правило это 6 проводников и такое же число клемм.

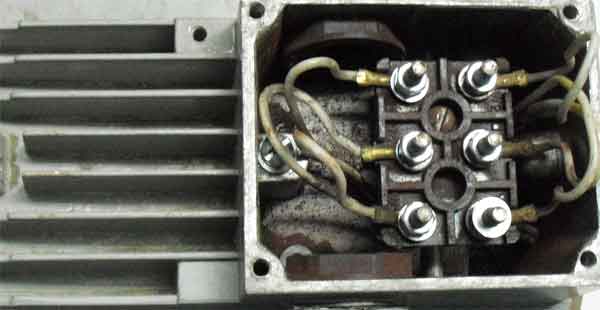

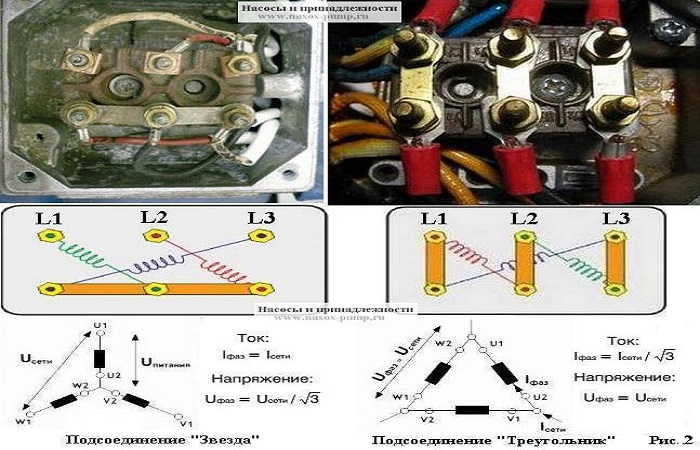

Таким смотрится клеммник движка стандартной конфигурации. 6 выводов соединяются латунными (медными) перемычками перед подключением мотора под соответственное напряжение

Между тем, встречаются также варианты развода проводников (изредка и обычно на старенькых моторах), когда в область БРНО выведены 3 провода и находятся только 3 клеммы.

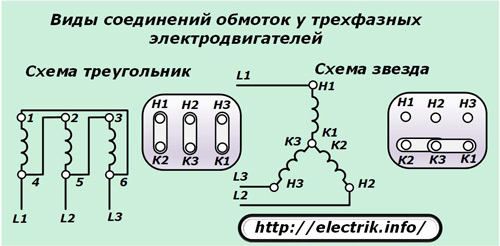

Как подключать «звезду» и «треугольник»?

Подключение асинхронного электродвигателя с выведенными на клеммную коробку шестью проводниками, осуществляется стандартной методикой при помощи перемычек.

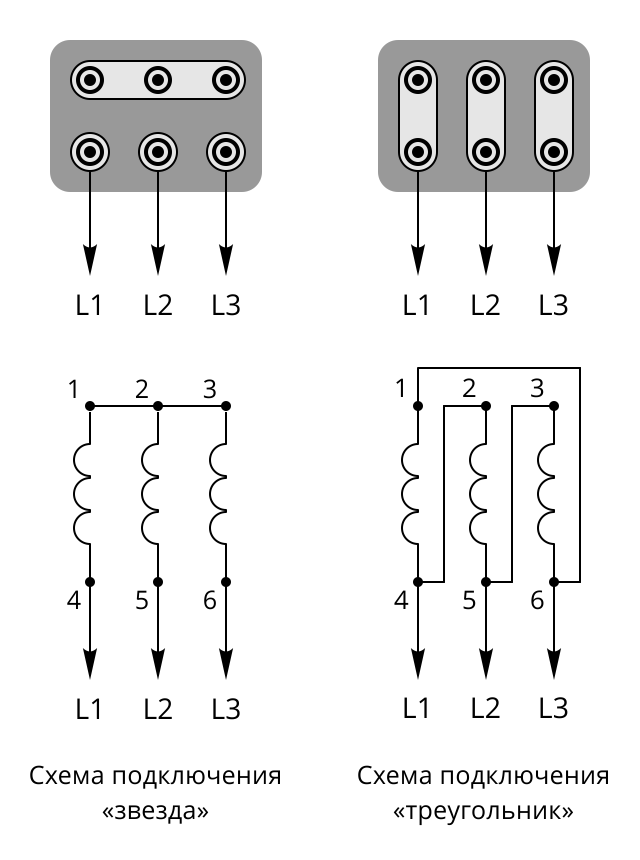

Размещая подабающим образом перемычки между персональными клеммами, просто и просто установить нужную схемную конфигурацию.

Так, дабы сделать интерфейс для подключения «звездой», следует исходные проводники обмоток (U1, V1, W1) бросить на личных клеммах одиночными, а клеммы концевых проводников (U2, V2, W3) соединить между собой перемычками.

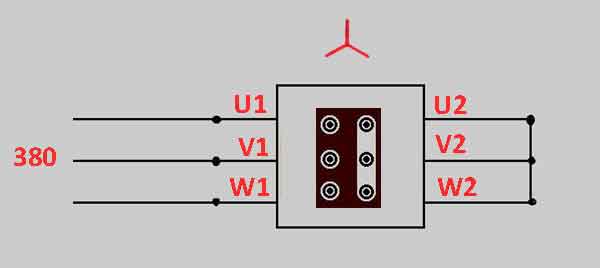

Схема соединения «звезда». Отличается высочайшей потребностью линейного напряжения. Даёт плавный ход ротора в режиме пуска

Если же будет нужно сделать схему соединения «треугольник», вариант размещения перемычек меняется. Для соединения статорных обмоток треугольником необходимо соединить исходные и концевые проводники обмоток по следующей схеме:

исходная U1 – концевая W2
исходная V1 – концевая U2
исходная W1 – концевая V2

Подключение для обеих схем, конечно, подразумевается в трёхфазную сеть с напряжением 380 вольт. Особенной различия при выборе того либо другого схемного варианта нет.

Но следует учесть огромную потребность в линейном напряжении для схемы «звезда». Эту разницу, фактически, указывает маркировка «220/380» на технической пластинке моторов.

Вариант последовательного соединения «звезда-треугольник» в рабочем режиме видится хорошим пусковым способом 3-фазного асинхронного электродвигателя переменного тока. Этот вариант нередко применяется для плавного запуска мотора при малых исходных токах.

Сначало подключение организуется по схеме «звезды». Потом, через некоторый промежуток времени, мгновенным переключением осуществляется соединение на «треугольник».

Подключение с учётом технической инфы

Каждый асинхронный электродвигатель непременно оснащается железной пластинкой, которая закреплена на боковине корпуса.

Такая пластинка является собственного рода панелью-идентификатором оборудования. Тут располагается вся нужная информация, требуемая для корректной установки изделия в сеть переменного тока.

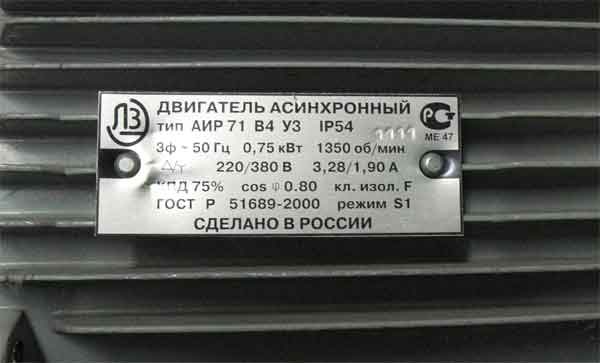

Техно пластинка на боковине корпуса движка. Тут отмечаются все принципиальные характеристики, требуемые для обеспечения обычной работы электродвигателя

Этими сведениями не следует третировать, включая мотор в цепь питания электрическим током. Нарушения критерий, отмеченных на информационной пластинке – это всегда 1-ые предпосылки выхода моторов из строя.

Что указывается на технической пластинке асинхронного электродвигателя?

Тип мотора (в этом случае – асинхронный).
Число фаз и рабочая частота (3Ф / 50 Гц).
Схема включения обмоток и напряжение (треугольник/звезда, 220/380).
Рабочий ток (на «треугольнике» / на «звезде»)
Мощность и число оборотов (кВт / об. мин).
КПД и COS φ (% / коэффициент).
Режим и класс изоляции (S1 – S10 / А, В, F, H).
Производитель и год выпуска.

Обращаясь к технической пластинке, электрик уже за ранее знает на каких критериях допустимо включать мотор в сеть.

Исходя из убеждений подключения «звездой» либо «треугольником», обычно, существующая информация даёт электрику знать, что в сеть 220В корректно подключение «треугольником», а на линию 380В асинхронный электродвигатель следует включать «звездой».

Испытывать мотор или эксплуатировать следует только при условии разводки через защитный автоматический выключатель. При всем этом внедряемый в цепь асинхронного электродвигателя автомат следует корректно подбирать по току отсечки.

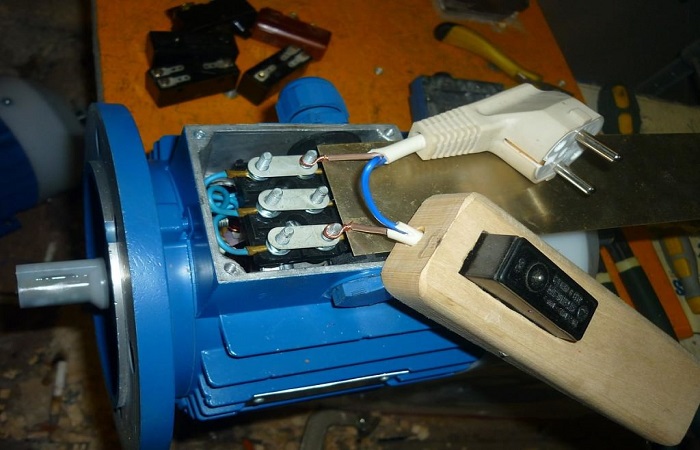

Трёхфазный асинхронный электродвигатель в сети 220В

На теоретическом уровне и фактически тоже, асинхронный электродвигатель, рассчитанный на подключение к сети через три фазы, может работать в однофазовой сети 220В.

Обычно, этот вариант животрепещущ только для моторов мощностью не выше 1,5 кВт. Разъясняется сие ограничение очевидным недостатком ёмкости дополнительного конденсатора. На огромные мощности нужна ёмкость под высочайшие напряжения, измеряемая сотками мкФ.

Применяя конденсатор, можно организовать работу трёхфазного мотора в сети 220 вольт. Но при всем этом пропадает фактически половина полезной мощности. Уровень КПД понижается до 25-30%

Вправду, самый обычный метод пуска трёхфазного асинхронного электродвигателя в однофазовой сети 220-230В, это выполнение соединения через так именуемый пусковой конденсатор.

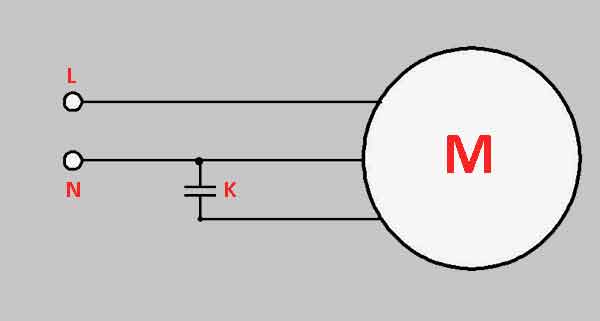

Другими словами из трёх имеющихся клемм две соединяются воединыжды в одну включением между ними конденсатора. Образованные таким макаром две сетевых клеммы присоединяются к сети 220В.

Переключением сетевого провода на клеммах с присоединенным конденсатором можно изменять направление вращения вала мотора.

Включением в трёхфазный клеммник конденсатора, схема подключения трансформируется в двухфазную. Но для чёткой работоспособности мотора нужна мощнейший конденсатор

Номинальная ёмкость конденсатора рассчитывается по формулам:

Сзв = 2800 * I / U

C тр = 4800 * I / U

где: C – разыскиваемая ёмкость; I – пусковой ток; U – напряжение.

Но простота просит жертв. Так и тут. При подходе к решению задачи запуска при помощи конденсаторов отмечается значимая утрата мощности мотора.

Дабы восполнить утраты, приходится изыскивать конденсатор большой ёмкости (50-100 мкФ) с рабочим напряжением более 400-450В. Но даже в данном случае удаётся набрать мощность менее 50% от номинала.

Так как подобные решения применяются в большинстве случаев для асинхронных электродвигателей, которые подразумевается запускать и отключать с нередкой периодичностью, разумно использовать схему, несколько доработанную по сопоставлению с обычным упрощённым вариантом.

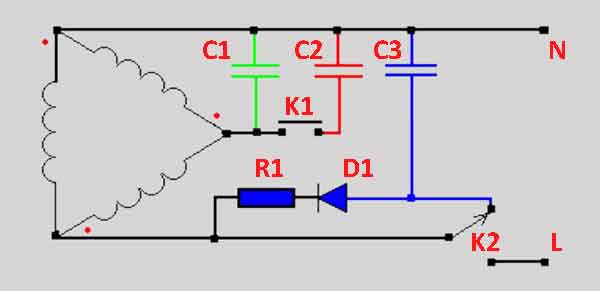

Схема для организации работы в сети 220 вольт с учётом нередких включений и отключений. Использование нескольких конденсаторов позволяет в некий степени восполнить утраты мощности

Минимум утрат мощности даёт схема включения «треугольником» в отличие от схемы «звезды». Фактически, на этот вариант показывает и техно информация, что располагается на технических пластинках асинхронных движков.

Обычно, на бирке конкретно схема «треугольника» соответствует рабочему напряжению 220В. Потому на случай выбора метода соединения, сначала, следует посмотреть на табличку технических характеристик.

Неординарные клеммники БРНО

Время от времени встречаются конструкции асинхронных электродвигателей, где БРНО содержит клеммник на 3 вывода. Для таких моторов применяется схема разводки внутреннего выполнения.

Другими словами, та же «звезда» или «треугольник» схематично выстраиваются соединениями конкретно в области расположения статорных обмоток, куда доступ затруднён.

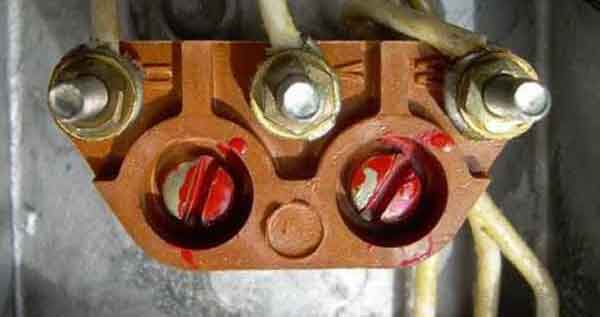

Вид необычного клеммника, какие могут встречаться на практике. При таковой разводке следует управляться только сведениями, обозначенными на технической пластинке

Изменять такие движки как-то по другому, в бытовых критериях не представляется вероятным. Информация на технических табличках движков с необычными клеммниками обычно показывает схему внутреннего развода «звезда» и напряжение, при котором допустимо эксплуатировать электродвигатель асинхронного типа.

Видео включения мотора 380В на 220В

Видеоклипом ниже показывается, каким образом допустимо включить электрический мотор с обмоткой под напряжение 380 вольт к сети с напряжением 220 вольт (бытовая сеть). Такая потребность — нередкое явление в бытовой практике.
