В данной статье попробуем ответить на вопрос, который по нескольку раз, каждый денек мы получаем от наших клиентов. Звучит он приблизительно так: «Может быть ли подключить камеру к моему регистратору/зеркалу/планшету с разъемом под камеру как у наушников?» Сходу отвечу на этот вопрос « НЕТ ». Кому любопытно могут прочесть дальше почему.

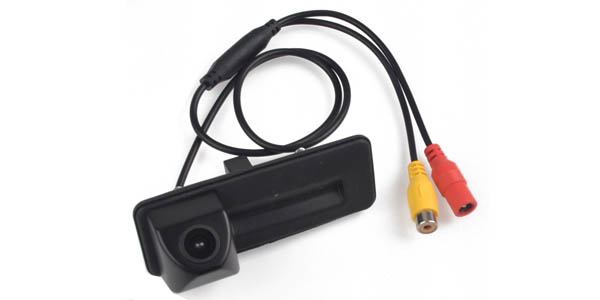

Большая часть современных авто камер заднего вида – это аналоговые камеры со стандартным AV выходом RCA (рис. 1), в народе, нередко именуемом «цветок» либо «колокольчик» за сходность формы. Этот интерфейс употреблялся и до сего времени применяется в телеках, DVD проигрывателях, мониторах и другой аппаратуре. Видеосигнал передается по двум проводам: центральная жила – видеосигнал и экран (земля). У всех наших камер (за исключение камер для грузовых автомобилей со особым герметичным резьбовым разъемом) стандартный видеовыход RCA –«цветок», и ее можно подключить к хоть какому монитору либо телеку (даже к обыкновенному домашнему) с таким же стандартным видеовходом.

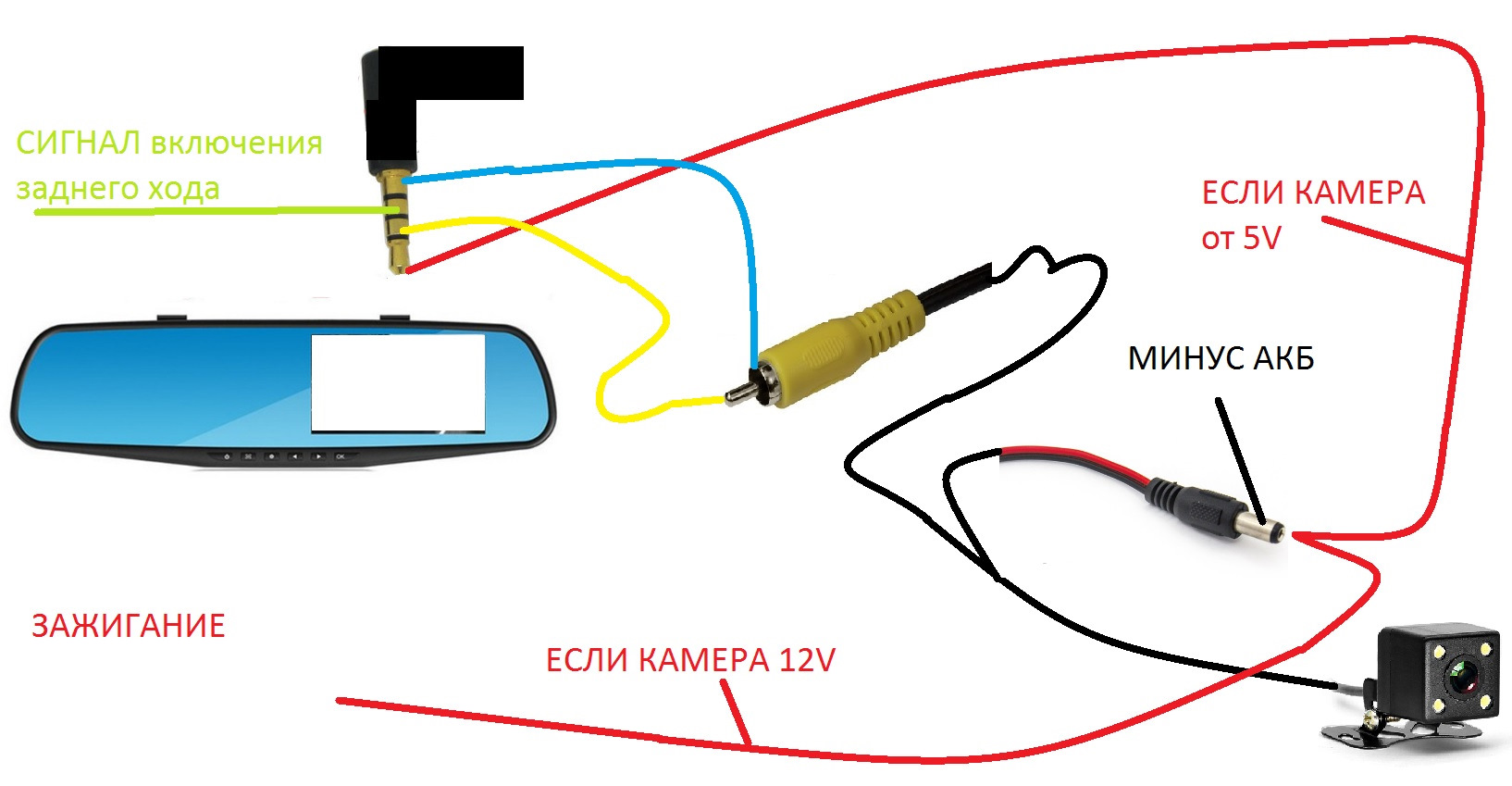

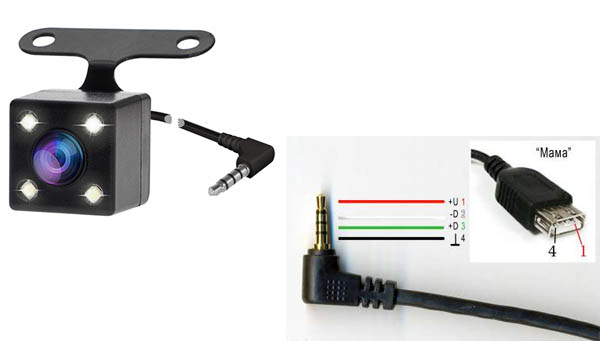

Сейчас давайте разберемся с камерами у каких разъем мини джек (см. фото 2), которые идут в комплекте с комбо устройствами, регистраторами, зеркалами и планшетами. Они все использую цифровую передачу видеосигнала (как рядовая USB камера) и для этого применяется 4 провода, потому и разъем 4 контактный.
Многие пробуют отыскать и применять для подключения аналоговых камер вот таковой переходник, но он не будет работать, нельзя подключить аналоговую камеру к цифровому разъему!
Основным недочетом всех схожих устройств является отсутствие способности подключить какую-нибудь другую камеру, не считая той, что идет в комплекте. Раздельно они не продаются и для замены нередко приходится получать полный набор в сборе. Качество камер, также низкое, угол обзора очень небольшой, парковаться по ней нереально, влагозащита у большинства экземпляров отсутствует, и они созданы для установки снутри автомобиля за задним стеклом. Если же их устанавливать снаружи, то они нередко могут не пережить 1-ый сильный дождик либо мойку. Это разъясняется тем, что вначале они рассчитывались как 2-ой канал записи для регистратора, дабы записывать, что происходит сзади автомобиля. Возлагаем надежды, данная статья занесла некоторую ясность и поможет для вас при выборе регистратора и камеры заднего вида.
Адресок
Наша родина, Москва, МКАД, 55 км стр 33 павильон №30 «АВТОМОЛЛ»
Режим работы
с 9:00 до 18:00
Оборотный звонок
Заполните форму, и наши спецы свяжутся с Вами в последнее время.
Фирменный веб магазин авто электроники АвтоЭксперт | AutoAC.ru © 2022. Все права защищены.
Политика конфиденциальности
Общие положения
Некоторые объекты, размещенные на веб-сайте, являются умственной собственностью компании "Фирменный веб магазин авто электроники АвтоЭксперт | AutoAC.ru". Внедрение таких объектов установлено действующим законодательством РФ.
На веб-сайте "Фирменный веб магазин авто электроники АвтоЭксперт | AutoAC.ru" имеются ссылки, дозволяющие перейти на другие веб-сайты. Компания "Фирменный веб магазин авто электроники АвтоЭксперт | AutoAC.ru" не несет ответственности за сведения, публикуемые на этих веб-сайтах и предоставляет ссылки на них исключительно в целях обеспечения удобства для гостей собственного веб-сайта.
Личные сведения и безопасность
Компания "Фирменный веб магазин авто электроники АвтоЭксперт | AutoAC.ru" гарантирует, что никакая приобретенная от Вас информация никогда и ни при каких критериях не будет предоставлена третьим лицам, кроме случаев, предусмотренных действующим законодательством Русской Федерации.
В определенных обстоятельствах компания "Фирменный веб магазин авто электроники АвтоЭксперт | AutoAC.ru" может попросить Вас зарегистрироваться и предоставить личные сведения. Предоставленная информация применяется только в служебных целях, также для предоставления доступа к специальной инфы.
Личные сведения можно поменять, обновить либо удалить в хоть какое время в разделе "Акк" > "Профиль".
Дабы обеспечить Вас информацией определенного рода, компания "Фирменный веб магазин авто электроники АвтоЭксперт | AutoAC.ru" с Вашего очевидного согласия может присылать на обозначенный при регистрации адресок электронный почты информационные сообщения. В хоть какой момент Вы сможете поменять тему таковой рассылки либо отрешиться от нее.
Как и многие другие веб-сайты, "Фирменный веб магазин авто электроники АвтоЭксперт | AutoAC.ru" употребляет технологию cookie, которая может быть применена для продвижения нашего продукта и измерения эффективности рекламы. Не считая того, с помощь этой технологии "Фирменный веб магазин авто электроники АвтоЭксперт | AutoAC.ru" настраивается на работу лично с Вами. А именно без этой технологии невозможна работа с авторизацией в панели управления.
Сведения на данном веб-сайте имеют чисто информативный нрав, в них могут быть внесены любые конфигурации без какого-нибудь подготовительного извещения.
Дабы отрешиться от последующих коммуникаций с нашей компанией, поменять либо удалить свою личную информацию, напишите нам через форму оборотной связи
Подключение задней камеры к видеорегистратору
Обсуждение видеокамер для автомобиля/USB DVR регистраторы
Обсуждение »
Температурный спектр использования: от-30 до + 60
Угол захвата изображения: от 120 до 170 (зависимо от типа матрицы)
Длина видеокабеля по дефлоту: 6 м (вероятны варианты).
Тип подключения: RCA либо 4, 5 pin
Рабочее напряжение по дефлоту: 5-12 V (вероятны варианты).
FAQ — нередко задаваемые вопросы
В: Как мне подключить камеру заднего вида?
О: схема подключения
В: Выбираю камеру заднего вида, какой эталон брать PAL и NTSC?
PAL — эталон для государств Европы, NTSC — для США, Стране восходящего солнца и других азиатских государств.
Частота развертки для PAL — 625 строк, NTSC — 525.
Частота кадров для PAL — 25 Гц, для NTSC — 30 Гц.
NTSC допускает преломления при передачи цвета, у PAL ниже четкость изображения.
Беря во внимание, что автомагнитолы и камеры произведены в Азии, лучше конечно брать формат NTSC. ВЫ конечно сможете взять и PAL, но удостоверьтесь, что магнитола поддерживает этот формат.
В: Что такое CCD и CMOS матрица? В чем разница?
CCD (Charge-Coupled Device) матрица – это светочувствительная матрица, сделанная по технологии «приборов с зарядовой связью».
CMOS (Complementary Metal-Oxide-Semiconductor) матрица – это светочувствительная матрица, сделанная по технологии комплементарной металл-оксид-полупроводник структуры (КМОП).
Матрицы CMOS еще более дешевенькие по сопоставлению с CCD-матрицами. На базе технологии CMOS можно делать детекторы с огромным количеством мегапикселей, и стоить они будут дешево (по сопоставлению с CCD). Но шумы CMOS-матрицы пока не могут обеспечить изображение такового свойства, которое наблюдается у камер с CDD-матрицами. Хотя CMOS-сенсоры имеют более низкую чувствительность и не очень неплохую цветопередачу, их внедрение позволяет сильно удешевить устройство, так как эти детекторы представляют собой «все в одной микросхеме» с цифровым выходом данных.
В: Сколько мегапикселей мне будет довольно для камеры заднего вида? Что такое ТВЛ (TVL) в описании черт камеры на АлиЭкспресс?
О: Главные свойства светочувствительной матрицы – это разрешение в пикселях и телевизионных линиях, размер, чувствительность, тип матрицы. Выбирать камеру по такому параметру, как мегапиксели не всегда верно. С помощью их можно найти качество изображений на цифровых камерах. Но парковочные камеры, часто применяют аналоговый видеосигнал, для которого схожий тип вычислений не подходит. В этом случае разрешение камеры указывается в ТВЛ – телевизионные полосы. Чем больше схожих вертикальных и горизонтальных линий, передающихся камерой, тем паче детализированное и высококачественное видео получает юзер.
В: Что значит параметр 0.3 люкс/F1.2 в свойствах камер?
Светочувствительность (либо просто – чувствительность) матрицы охарактеризовывает степень ее реакции на условия окружающего освещения, другими словами, чем наименьшее количество световой энергии нужно для получения обычного изображения, тем выше светочувствительность матрицы. Самая частая причина получения изображений низкого свойства – нехорошая освещенность объекта.
Люкс – стандартная величина для измерения освещенности. Обычные значения освещенности для камеры в границах 0.1…0.3 лк — ночное естественное освещение на улице при полнолунии. В свойствах камер всегда указывается Малый уровень освещенности, при котором камера еще что-то лицезреет, но, это не означает, что изображение, выдаваемое камерой в это время, будет высокого свойства.
F1.2 — каждый объектив может пропустить через себя определённое количество света. Чем обширнее в нём отверстие, тем больше света попадёт на матрицу и тем выше качество кадра. Светосила объектива — это значение самой открытой диафрагмы. На объективе всегда пишут значение диафрагмы, до которого её можно открыть. Светосила — одна из важных черт оптики вместе с фокусным расстоянием. Обычно, перед её обозначением ставят буковку F. Этой же буковкой обозначается хоть какое значение диафрагмы, установленное на камере. Чем меньше число, обозначающее светосилу, тем она выше. Объектив, на котором обозначено значение F2,8 (2.8, F 1:2.8, f/2,8 — обозначаться может по-разному), имеет светосилу выше, чем тот, на котором написано F4 (4, F1:4), а объектив F1,2 ещё более светосильный.
В: У меня в магнитоле есть RCA (цветок) CVBS, зачем он?
О: Composite Video Baseband Signal, обычно передается в таких стандартных форматах, как PAL, NTSC i SECAM, и нередко помечен, как CVBS. Время от времени китайцы так обозначают видеовход под вашу камеру заднего вида.
В: Могу ли я применять магнитолу как регистратор?
О: Да, вы сможете "применять магнитолу" как регистратор, но исключительно в случае применения DVR USB камеры. В данном случае вы просто устанавливаете софт на магнитолу для управления таковой камерой с экрана магнитолы, но здесь вероятны два варианта — запись осуществляется или конкретно на SD карточку (usb флэшку) вставленную в магнитолу, или на карту памяти вставленную в сам регистратор (находится в зависимости от типа DVR камеры). Внедрение таких типов "регистраторов" категорически не рекомендую, ввиду того, что питание "регистратора" происходит от USB портов магнитолы и подобные "регистраторы" не имеют встроенного АКБ, а означает в самый подходящий момент возможно окажется, что запись была неправильно завершена.
Может ли камера заднего вида записывать видео?
О: Нет, камера заднего вида не может записывать видео, даже при помощи чудо-программ. Для записи с аналоговых (паковочных) камер вашего авто используйте или систему радиального обзора (об этом ниже) или особый DVR рекордер для записи аналогового сигнала.
Update.
Головное устройство Teyes CC3 может, начиная с прошивки от июня 2021 (только AHD формат).
В: Я желаю глядеть изображение с камеры заднего вида (передней камеры) на парковке — это может быть?
Да. Для вас нужно запитать камеру заднего вида от неизменного источника +12 (управляющий провод камеры запитать от фонаря заднего хода, камеру от неизменных +12) и запустить приложение F-cam на магнитоле (вероятны варианты наименования приложения). Это приложение позволяет просматривать заднюю и передную камеру без включения зданей передачи (передную запитать от провода F-cam магнитолы, если его нет — добавить пин согласно распиновки, если некуда добавлять — от ACC).
В: Я увидел петлю на камере, зачем она?
О: В таких камерах по дефлоту не будут выводиться паковочные полосы. Изготовлено это для того, что бы вы могли применять паковочные полосы конкретно с магнитолы. Если разрезать петельку — появятся паковочные полосы интегрированные в камере. Также есть камеры с 2-мя петельками — 2-ая отвечает за зеркалирование рисунки (к примеру если вы ставите камеру заднего вида вперед в качестве передней). Также бывает петелька, которая отвечает за переключение формата видеосигнала в камере — CVBS или AHD.
Здесь не плохое описание этого функционала.
В: Что такое AHD?
О: AHD — Analog High Definition — аналоговое видеонаблюдение высочайшей четкости без утрат свойства и задержек. AHD не имеет ничего общего с разрешением экрана. Если вы желаете приобрести такую камеру (AHD) удостоверьтесь, что ваше ГУ поддерживает этот формат (спросив у торговца или отыскать в меню магнитолы функцию смены формата входного видеосигнала, если таковой функции нет — AHD у вас не заведеться). Многие ГУ не поддерживают AHD 1080 (также зависит от количества fps — 25 может работать, 30 — НЕТ). До того как "тыкать" такую камеру в телек — знайте, у вас ничего не выйдет, TV не поддерживают AHD сигнал.
В: Что означают знаки Р и H в описании разрешения камер AHD? К примеру обозначение 720p, 960H/
О: Эти знаки показывает на число столбцов (точек по горизонтали) и строк в видео (количество точек в кадре по вертикали). Детальнее смотрим таблицу.

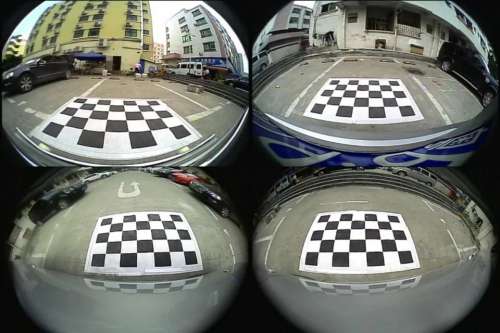

B: Что такое система радиального обзора?

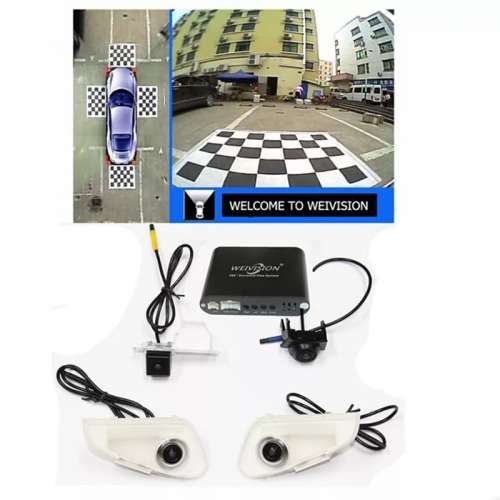

О: Это 4 камеры в автомобиле, которые "склеивают" картину со всех камер и в итоге получаем видео 360° вокруг автомобиля.
B: А я могу поставить для себя такую систему?
О: Сможете. Есть устройства под определенную марку авто, также есть универсальные, которые сможете поставить хоть на велик.
B: Почему мое устройство не указывает динамические полосы при парковке?
О: Если гласить за наружные блоки 360, что бы система понимала динамические полосы, нужно докупить особый
canbus decoder, который считывает с каншины авто угол поворота руля. В других случаях, ваша система (ГУ) должна разговаривать с автомобилем по каншине через верный canbus декодер и автомобиль должен передавать такую информацию по каншине.
Как отыскать калибровочную ткань на алиэкспресс?
О: Пишем calibration cloth.
Отзывы/Обзоры/ссылки
— хороший отзыв Kia >>>
— отзыв Skoda Octavia >>>
— отзыв Nissan Xtrail T32 >>>
— универсальная система радиального обзора >>>
— камера заднего вида с "интегрированной системой радиального обзора" >>>
— отменная выборка систем с ссылками на Али >>>
— камера заднего вида неплохого свойства >>>
- Запись на парковке по датчику движения >>>
- Распиновка Бмв разъема (4 pin) >>>
- Камеры с встроенной омывайкой >>>
- Данные для самостоятельного производства калибровочных матрасов >>>
- Калибровочные матрасы на Али >>>
- Обозначение типов камер >>>
- Номера линз в системе радиального обзора >>>
- Кнопки для камер >>> и еще >>>
- Управление системой 360 через физические кнопки >>>
- Блок управления камерами >>>
- Блок управления камерой заднего вида 360, 4-канальная >>>
- Передние камеры Nissan >>>
- Камера заднего вида для Skoda >>>
- Наружняя система радиального обзора 360 для Nissan Xtrail >>>
- Наружняя система радиального обзора 360 для Kia >>>
- Полезные ссылки на камеры, кабеля и прочее >>>
Прошивки, приложения, аннотации
- Прошивка для системы 360 Carsanbo >>>
- Прошивка для системы 360 Weivision >>>
- 3D модель синего цвета >>>
- Приложения для работы DRV USB камер >>>
- Аннотация по настройке камер для интегрированной системы 360 >>>
- Порядок установки камер в зеркала >>>
- Аннотация для радиального обзора:
- Более полная аннотация для опции наружной системы 360 >>>
В теме нет куратора. По вопросам заполнения шапки обращайтесь к модерам раздела через кнопку "Жалоба" под сообщениями, на которые нужно добавить ссылки.
Сообщение отредактировал ES. — 31.01.22, 15:15
Причина редактирования: Запись на парковке
Друзья 4PDA
Реп: ( 29 )
поставил систему радиального обзора с функцией регистратора. на алиэкспрессе их несколько, моя WEIVISION.
похоже все они приблизительно идиентично работают и построены на дроиде.
подключил заместо прилагающейся задней камеры — штатную, видеосигнал взял от внутреннего монитора Honda CRV.
сейчас выходит, что штатная камера зеркалит картину (и выводимая на монитор она верная), и мозги железяки зеркалят тоже и картина от задней камеры выходит неверной.
в настройках железяки только калибрация, характеристик зеркалирования нет. предполагаю что можно гдето настроить в дроиде но как в него попасть нигде информацию не отыскал. может кто имел дело?
желал сберечь время на установку 2-ой камеры, чтобы не снимать пластик по салону, позже задней двери, протягивания провода и т.д.
во всём остальном работает отлично.
Друзья 4PDA
Реп: ( 29 )

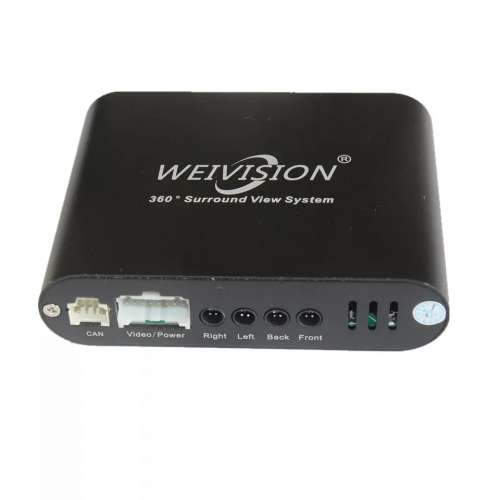

их там много. поиск по слову WEIVISION
но свой вопрос я решил таки поставив заднюю камеру из набора. она там на плафоне одной из лампочек подсветки номера крепится оказывается. просто плафончик изменяется и всё. но весь внутренний пластик с двери пришлось снять. и естественно пришлось попотеть с протягиванием через заднюю дверь по тому же пути что и другие провода и позже через потолок. но всётаки отыскал как подлезть.
Подключение камеры заднего вида своими руками к магнитоле, планшету и навигатору
В экономных автомобилях штатная камера заднего вида изредка предусмотрена для базисных комплектаций. В большинстве случаев автоконцерны предлагают ее как дорогую дополнительную опцию. Многие русские автовладельцы приобретают отдельную камеру заднего вида и устанавливают ее без помощи других. Для этого не надо кардинально совершенствовать проводку автомобиля. Подключение камеры заднего вида своими руками просит простых способностей электромонтажа, опыта разборки нескольких частей салона и кузова. Установка камеры сделает лучше условия неопасной парковки, наблюдения за дорогой в сложных трафиках дорожного движения
Выбор камеры заднего вида
Маленькие камеры заднего вида не надо путать с оптическими датчиками.
Установка камеры становится первой операцией монтажа, вне зависимости от выбора проецирующего устройства. При выборе камеры необходимо учесть несколько принципиальных моментов:
- Угол обзора. Обычным считается угол обзора в 110 – 120 градусов. Водители, выбирающие камеры с огромным углом обзора (до 180 градусов), могут лучше оценивать дорожную обстановку, но должны учесть панорамный эффект, искажающий реальные размеры изображения.
- Разрешение и чувствительность. Стандартное разрешение 628 х 582 пикселей устраивает большая часть рядовых водителей, повышение свойства изображения для задней паковочной камеры не имеет смысла. При выборе цветового детектора (CCD либо CMOS) необходимо учесть, что CCD передает более высококачественное изображение, балансирует цвета, но еще дороже. Детекторы CMOS ужаснее работают при слабеньком освещении, при дневном свете обеспечивают применимое качество цвета.
- Наличие инфракрасной подсветки. Дополнительная подсветка при достаточном количестве света обеспечивает наилучшее качество цветного изображения. При малом освещении инфракрасный источник позволяет разглядеть дорогу сзади в черно-белом виде на расстояние до 5 метров.
- Формат видеоизображения. Выбирая из 3-х форматов, которыми может быть оборудована камера (SECAM, NTSC, PAL) необходимо учитывать, на монитор какого типа будет выводиться видеоизображение. Несовпадение форматов сделает покупку и установку камеры глупой.
- Метод передачи сигнала. Разделение камер на проводные и беспроводные оказывает влияние на цена и возможность подключения. Проводные камеры универсальны, их можно подключить ко всем типам мониторов. Камеры, оборудованные передающим и приемным модулями, нередко могут передавать изображение лишь на навигатор.
- Комплектацию кабелями. Желательно, дабы камера была укомплектована трехжильным видеокабелем с дополнительным проводом возбуждения, провод питания может быть двужильным. Имеет значение и длина кабелей. Стандартной длины (2-3 метра для видеокабеля, метр – для силового провода) может не хватить для подключения камеры в вашей модели авто.
- Материал корпуса. Бывалые автовладельцы выбирают камеры в железном корпусе, считая его более крепким и долговременным, чем пластмассовый.

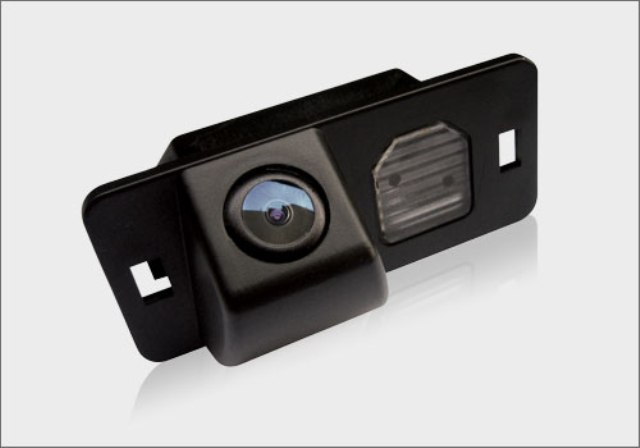

- Вариативность места установки. Есть камеры, встроенные в рамку авто номера, устройства в отдельном корпусе. Отдельная камера подразумевает выбор нескольких мест установки, комфортных для водителя.
Другие эталоны видеокамер (наличие парковочных линий, вольтаж питания, защита от грязищи) у большинства моделей совпадают.

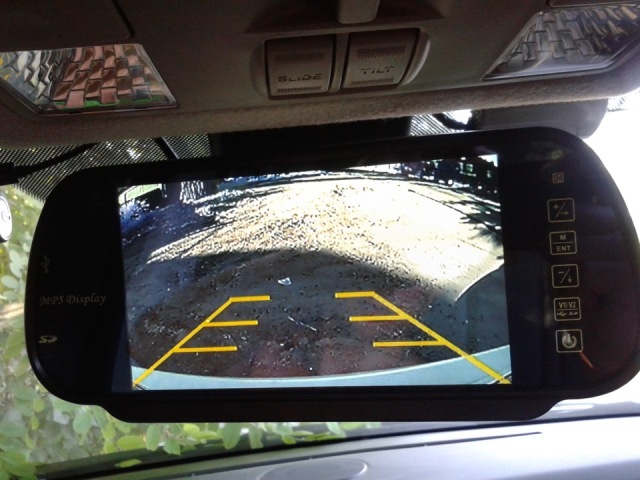

Многие автовладельцы считают более комфортными камеры заднего вида, укомплектованные монитором, встроенным в зеркало заднего вида.
Опровергать удобство такового устройство тяжело. Монитор врубается при начале реверсного движения, позволяет созидать дорожную обстановку в неплохом разрешении. Главным недочетом таких девайсов становится высочайшая стоимость, труднодоступная многим категориям автовладельцев.

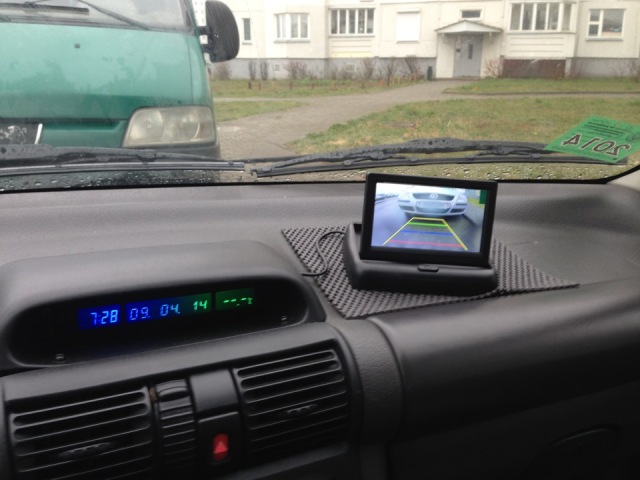

Наименее комфортна камера заднего вида, укомплектованная раскладным маленьким экраном, который можно расположить на приборной панели
Основным недочетом таких устройств становится загромождение обзора, в особенности, если в машине уже установлен видеорегистратор, навигатор, отдельный сенсор радаров. Автовладельцы считают более удобным применять экран 1-го из имеющихся устройств. Купив камеру заднего вида любого типа (с монитором либо без), ее необходимо установить в задней части машины.
Практические операции по установке камеры
Мы не рассматриваем установку камеры за задним стеклом автомобиля. При таковой установке камера бликует, не позволяет созидать ближние препятствия сзади. Не стоит бояться вандализма, камера с вырванными проводами не представляет энтузиазма для покупателей, но лучше замаскировать ее в заднем бампере либо под крышкой багажника.

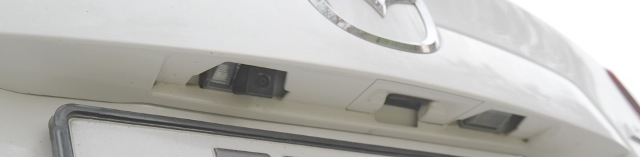

Если камера встроена в рамку номерного знака, у вас нет других вариантов установки. При выборе места большая часть опытнейших механиков считает более комфортным установку камеры над номерным знаком, под углом к поверхности дороги.
В любом случае, для установки камеры будет нужно:
- установить камеру в намеченное место;
- подключить питание камеры;
- вывести видеокабель в переднюю часть салона машины;
- подключить видеокабель к монитору для передачи изображения.
Деяния по монтажу камеры зависят от вашей модели автомобиля (автомобиль, хэтчбек, кроссовер) и места установки. Для этого можно применять имеющиеся отверстия в бампере, крышке пятой двери либо прорезать новые установочные места. Может пригодиться демонтаж бампера, установка на внутренней стороне кузовной детали дополнительных креплений для крепления камеры (железных пластинок).
Более комфортным методом запитать камеру большая часть профессионалов считают подключение силового провода к левому заднему фонарю. Для этого может потребоваться разборка порога багажника, левой части обшивки. Разъединив колодку заднего фонаря, необходимо мультиметром (при включенном заднем свете) отыскать контакт подачи электропитания.
У большинства моделей видеокамер три выходящих провода маркируются цветами. Для плюсового провода питания применяется красный цвет, для минусового – черный. Желтоватой маркировкой обозначен видеокабель. Красный провод подключается в контакт фонаря, черный замыкается на кузов машины. Не излишним будет снабдить плюсовой провод дополнительным предохранителем (0,5 – 1А) в цепи.
Самым обычным методом прокладки видеокабеля станет его крепление по левому борту салона под снятыми накладками порогов и обшивкой пола. Для крепления кабеля можно применять особый скотч либо пластмассовые зажимы. Все операции монтажа завершаются установкой снятых частей кузова и салона на штатные места. Совсем закреплять винты и клипсы обшивки необходимо только после тестирования работы камеры, убедившись в обычной работе.
Для начинающих автовладельцев самую большую сложность представляет подключение видеокабеля к доступному монитору. Большая часть хозяев экономных версий машин считают более комфортным методом подключение камеры к монитору автомагнитолы.
Подключение камеры к магнитоле (монитору автомагнитолы)
Подключение камеры может быть только к магнитолам с жидкокристаллическим экраном размером более 3 – 4 дюймов. Мониторы наименьших размеров не дадут подходящего свойства изображения. Свободный разъем видеокабеля подключается к специальному выходу головного устройства (для поиска обратитесь к аннотации магнитолы). Если таковой выход не предусмотрен, может быть подключение к выходу с маркировкой VIDEO IN. При несовпадении гнезд и штекеров, пригодится покупка адаптера.
Тщательно поглядеть, как подключить камеру заднего вида к магнитоле, можно на видео:
После подключения камеры к жидкокристаллическому монитору высококачественной автомагнитолы, выдается «картинка» солидного свойства.

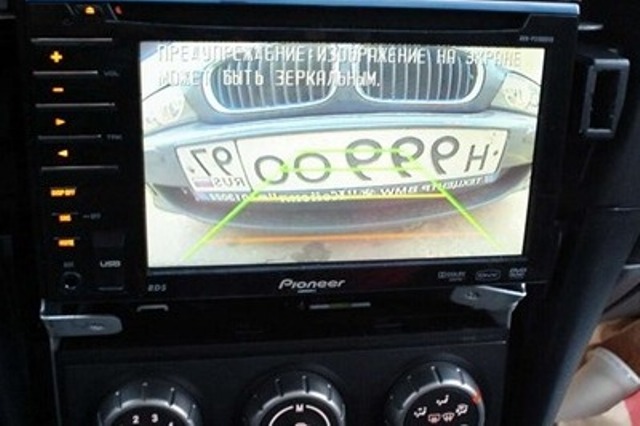

На изображении отлично виден «зеркальный» эффект при работе камеры, к которому просто привыкнуть после нескольких дней применения парктроника.
Дабы привыкнуть к масштабам, можно выйти и разглядеть реальное расстояние между автомобилями, оценить промежуток, остающийся до препятствия.

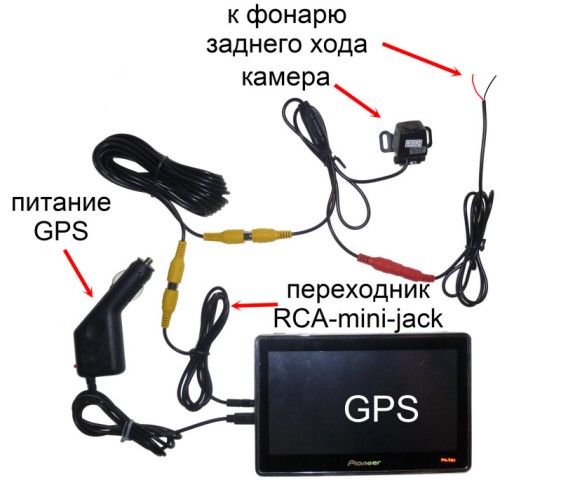

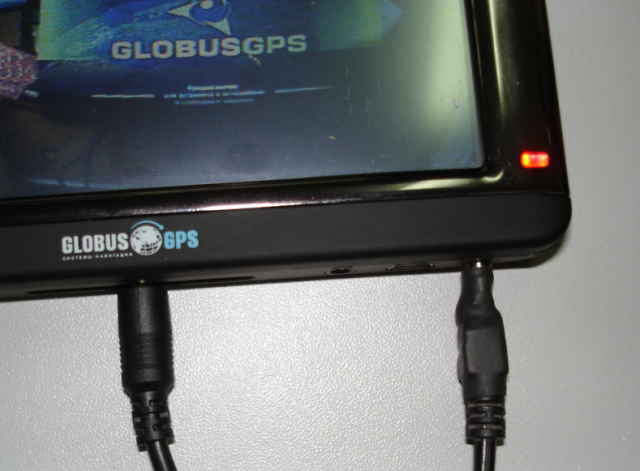

Подключение камеры к навигатору и навигационным устройствам

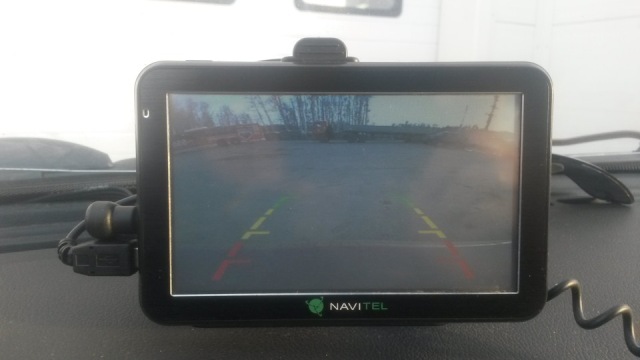

Подключение задней камеры без собственного монитора к навигатору разумно. Не загромождая «торпедо» либо центральную консоль излишним экраном, вы используете уже обычное установленное устройство. Вопросы, как подключить камеру заднего вида к навигатору, не появляются при покупке устройства, для которого такая возможность запланирована.

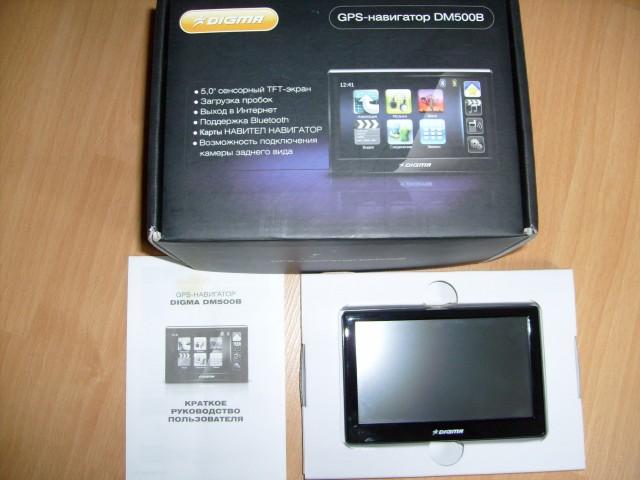

На упаковке таких навигаторов обозначена возможность подключения камеры, в аннотации прописаны нужные деяния юзера при подключении. В набор навигатора могут заходить адаптеры под разъемы фаворитных моделей видеокамер.
Если камера заднего вида уже установлена, автовладельцу остается только вставить штекер от камеры в подходящий разъем.
При отсутствии штатного подключения камеры необходимо приобрести дополнительные кабеля, штекеры, особый переходник. Принципная схема подачи питания от заднего фонаря, прокладки проводки к проецирующему устройству не меняется.

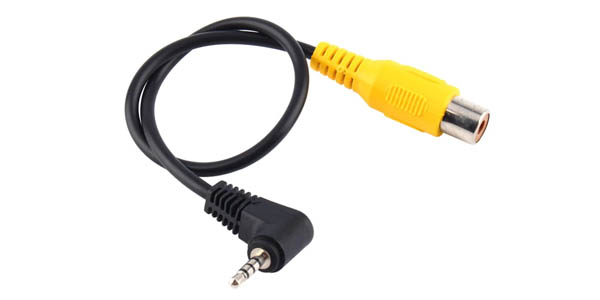

Переходник от RCA на вход в навигатор (его в быту нередко именуют «тюльпаном») нужен только при отсутствии входа AVI. Для навигаторов, оборудованных таким входом, нередко подходит штатный разъем видеокабеля.

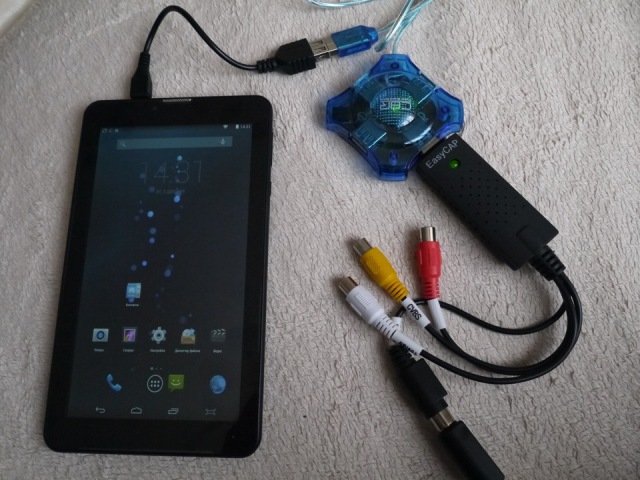

Подключение камеры заднего вида к планшету и мобильным электронным девайсам
Из всех видов электронных носимых устройств (ноутбуков, телефонов) планшет более комфортен для подключения задней камеры. Для работы подходит размер экрана монитора, качество разрешения. Тонкий корпус планшета позволяет избрать несколько вариантов комфортной установки.
Часто у хозяев машин с примитивной магнитолой, без навигатора, не остается другого выхода, как подключить камеру заднего вида к планшету. Для подключения проводной камеры будет нужно покупка ТВ-тюнера (по виду похож на флешку) со штекером для видеовхода.
В Вебе просто отыскать конструкции самодельных штативов под планшеты, которые позволяют просто устанавливать и снимать мобильное устройство на «торпедо» либо центральной консоли. Для маленьких планшетов можно устроить особое гнездо на оборотной стороне солнцезащитного козырька.
Для планшетов с операционной системой «Android» необходимо, дабы модель камеры была приспособлена к «операционке», планшет должен быть оборудован USB портом. В некоторых случаях будет нужно установка дополнительного программного обеспечения.
Заключение
Верно установленная и присоединенная камера заднего вида обеспечит более высококачественный обзор по сопоставлению с видом из боковых зеркал и салонного зеркала, уберет «мертвые» зоны, покажет пни, парковочные столбики, ямы в асфальте.
Установка парковочной либо обзорной камеры заднего вида, не требуя огромных усилий, улучшает безопасность парковки и движения задним ходом. Если у вас нет способностей самостоятельной работы с автомобилем, подключения электронных устройств, для установки камеры необходимо обратиться к опытным спецам.
