В одной из прошлых статей мы уже тщательно разглядели схемы подключения обычных одно- и двухклавишных выключателей (подробнее см. статью: Подключение выключателя), но у таких выключателей имеется один суровый недочет — управление освещением, т.е. его включение и отключение может производиться только с 1-го места. Представим для себя ситуацию с которой сталкивался каждый, к примеру: Вы входите домой, включаете в прихожей свет, снимаете верхнюю одежку и проходите в комнату, но стоп, свет в прихожей необходимо выключить, а сделав это выходить из прихожей придется в темноте, то же касается длинноватых коридоров либо лестничных пролетов. В таких ситуациях появляется необходимость управления освещением с 2-ух мест, конкретно для решения таких задач и предусмотрены так именуемые проходные выключатели.
В данной статье мы разглядим разные варианты подключения проходных выключателей для управления освещением с 2-х, 3-х и поболее мест.
ПРИМЕЧАНИЕ: Перед тем как делать подключение проходного выключателя нужно сверится со схемой приведенной в его паспорте и/либо схемой нанесенной на оборотной стороне самого выключателя (при наличии).
2. Управление освещением с 2-ух мест:
Для организации управления освещения с 2-ух мест нужно применять 2 проходных выключателя. Ниже приведены схемы подключения 2-ух одноклавишных (одиночных) и 2-ух двухклавишных (двойных) проходных выключателей.
2.1 Подключение 2-ух проходных одноклавишных выключателей.

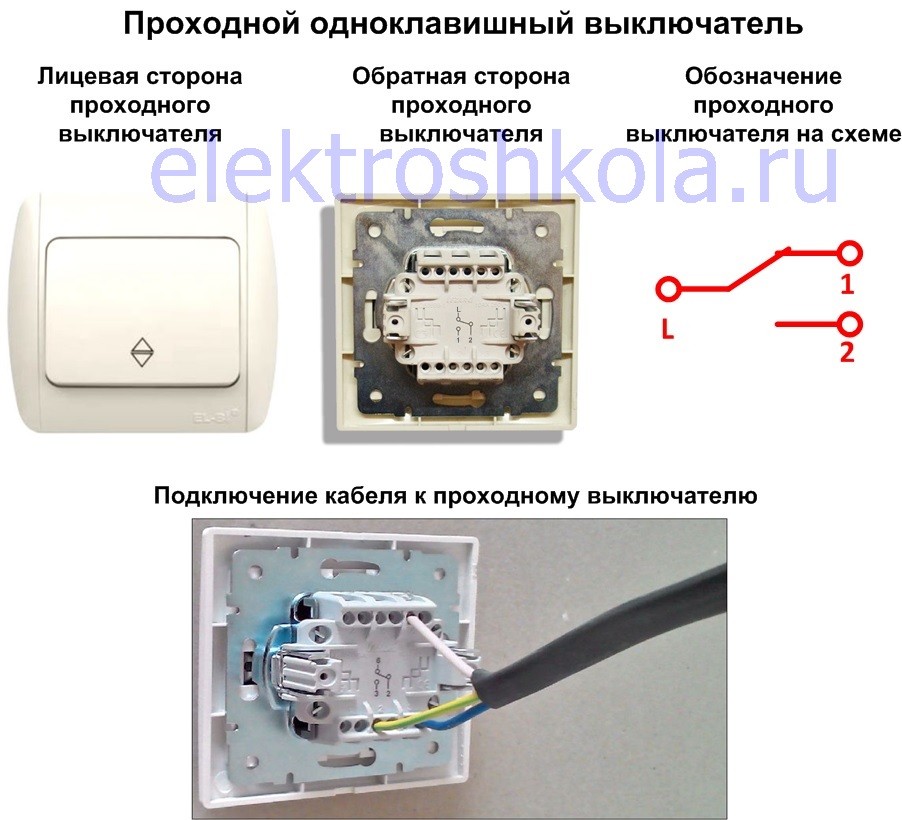

Для начала разберемся, что представляет из себя одноклавишный проходной выключатель, снаружи он фактически неотличим от обыденного одноклавишного выключателя, но в отличии от последнего имеет не 2, а 3 клеммы для подключения проводов, не считая того на кнопке проходного выключателя может находиться два треугольника расположенных вертикально один над другим и указывающих своими верхушками ввысь и вниз соответственно:
Как видно на картинке выше с оборотной стороны проходного выключателя, обычно, имеется его схема, при всем этом клеммы для подключения к выключателю проводов могут иметь разные буквенные, цифровые или символьные обозначения, к примеру это могут быть: «L,1,2»; либо «1,2,3»; так же обозначения могут быть стрелочные, в данном случае одна стрелка показывает вовнутрь выключателя, а две другие стрелки указывают наружу.
Подключение одноклавишных проходных выключателей осуществляется трехжильными кабелями (как показано на картинке выше), к примеру кабелем ВВГ 3х1,5 — в случае если внутренняя проводка выполнена медью, либо кабелем АВВГ 3х2,5 — в случае если внутренняя проводка выполнена алюминием.

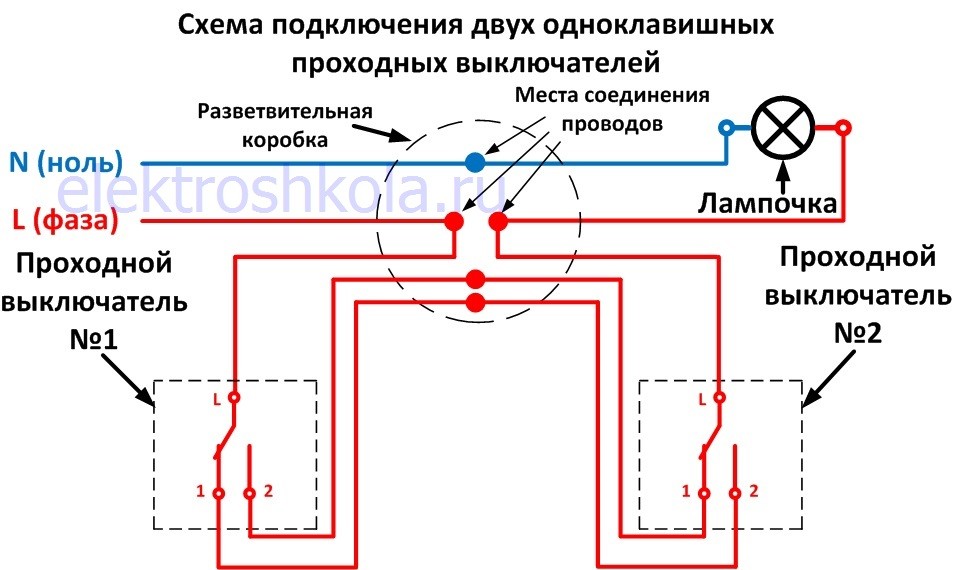

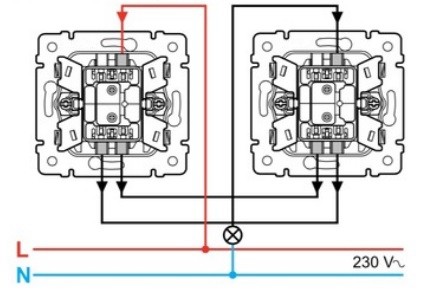

Схема подключения проходного выключателя:
Подключение проводов к одноклавишным проходным выключателям осуществляется следующим образом:
Подключив таким макаром 2 проходных выключателя можно организовать управление освещением с 2-ух мест. Как конкретно работает такая схема можно узреть на GIF-анимации приведенной ниже:
Как видно на данной схеме, в отличие от обыденных выключателей которые просто разрывают (отключают) электрическую цепь (см. статью: подключение выключателя) проходные выключатели делают переключение с одной цепи на другую, потому часто проходные выключатели именуют проходными переключателями.
2.2 Подключение 2-ух двухклавишных проходных выключателей.
Двойной проходной выключатель представляет из себя два одноклавишных проходных выключателя объединенных в одном корпусе, соответственно у такового выключателя будет 6 клемм для подключения проводов, потому подключение проходного двухклавишного выключателя нужно делать 2-мя трехжильными кабелями.

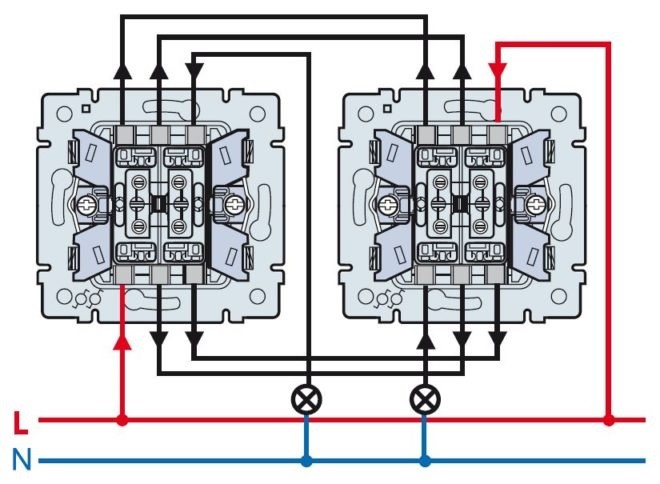

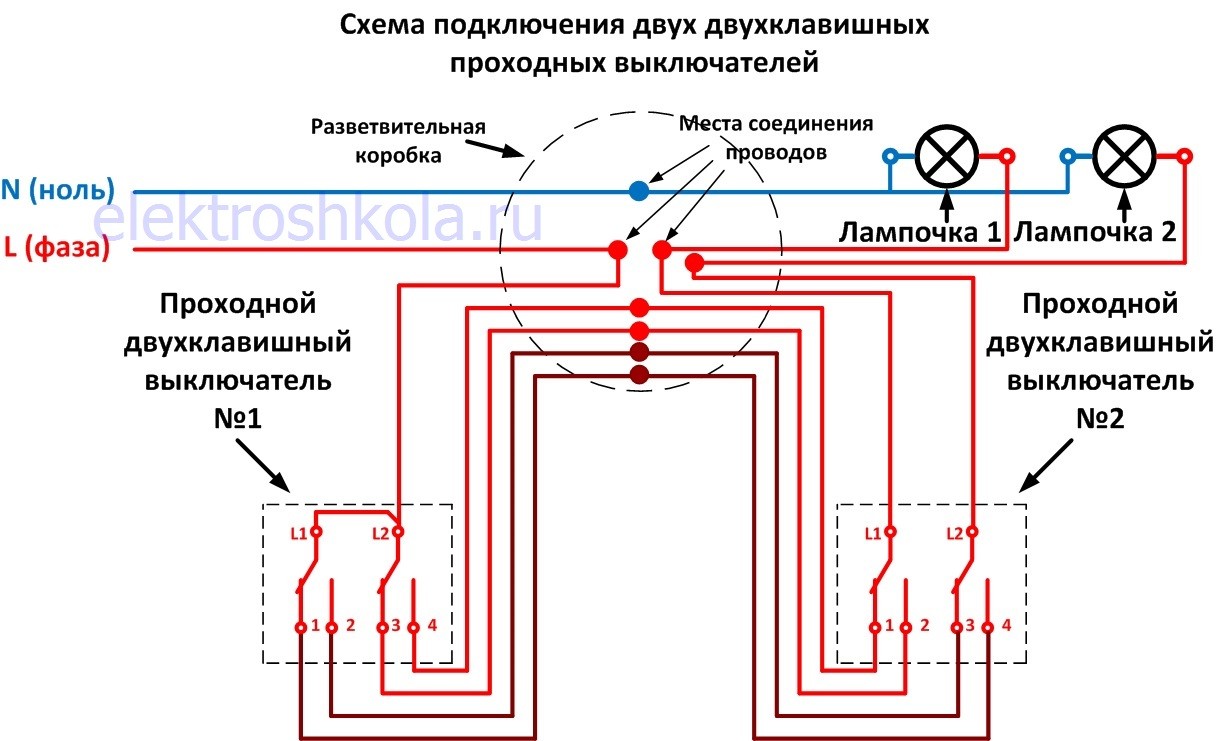

Схема подключения двухклавишного проходного выключателя на 2 точки:
Подключение проводов к двойным проходным выключателям осуществляется следующим образом:
3. Управление освещением с 3-х и поболее мест
В случае если нужно выполнить подключение проходных выключателей для управления освещением с 3-х мест либо более, в качестве третьего, 4-ого и т.д. выключателей должны подключаться перекрестные или, как еще их именуют, промежные выключатели (переключатели), это название они получили так как данные выключатели должны врубаться в цепь между 2-мя проходными выключателями.

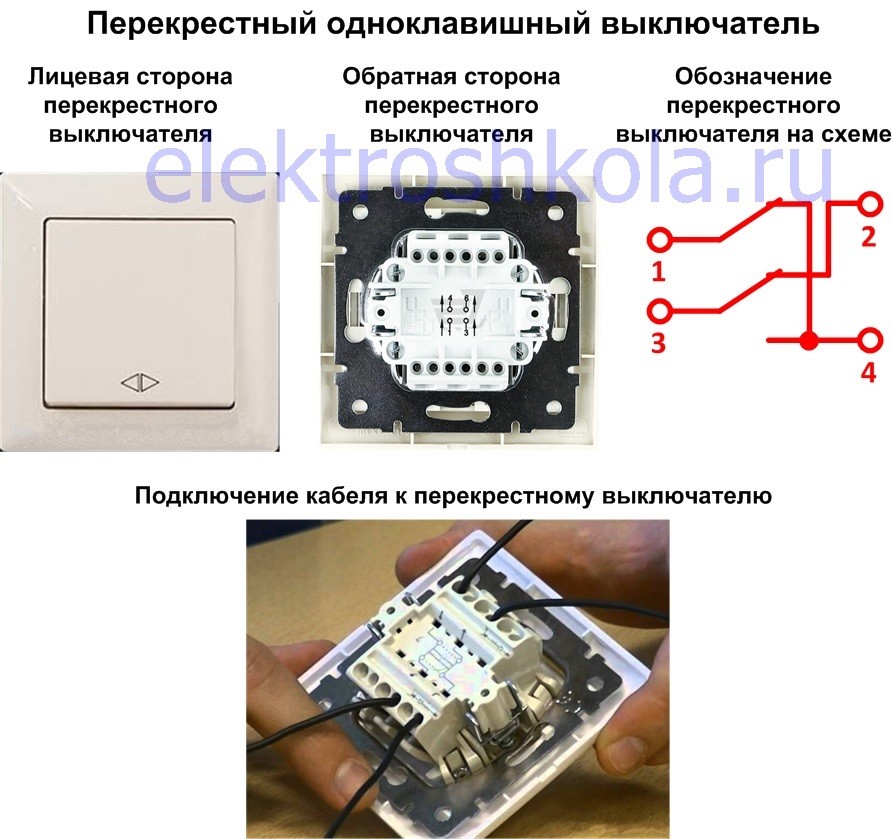

Одноклавишные перекрестные выключатели имеют 4 клеммы для подключения проводов, двухклавишные соответственно — 8 клемм и т.д. На кнопках промежных выключателей так же как и у проходных могут быть нанесены по два треугольника, но в отличие от проходных выключателей размещаются относительно друг дружку они не вертикально, а горизонтально:
Подключение перекрестного выключателя осуществляется по одной из нижеприведенных схем.

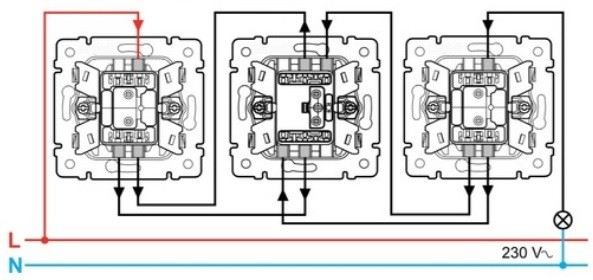

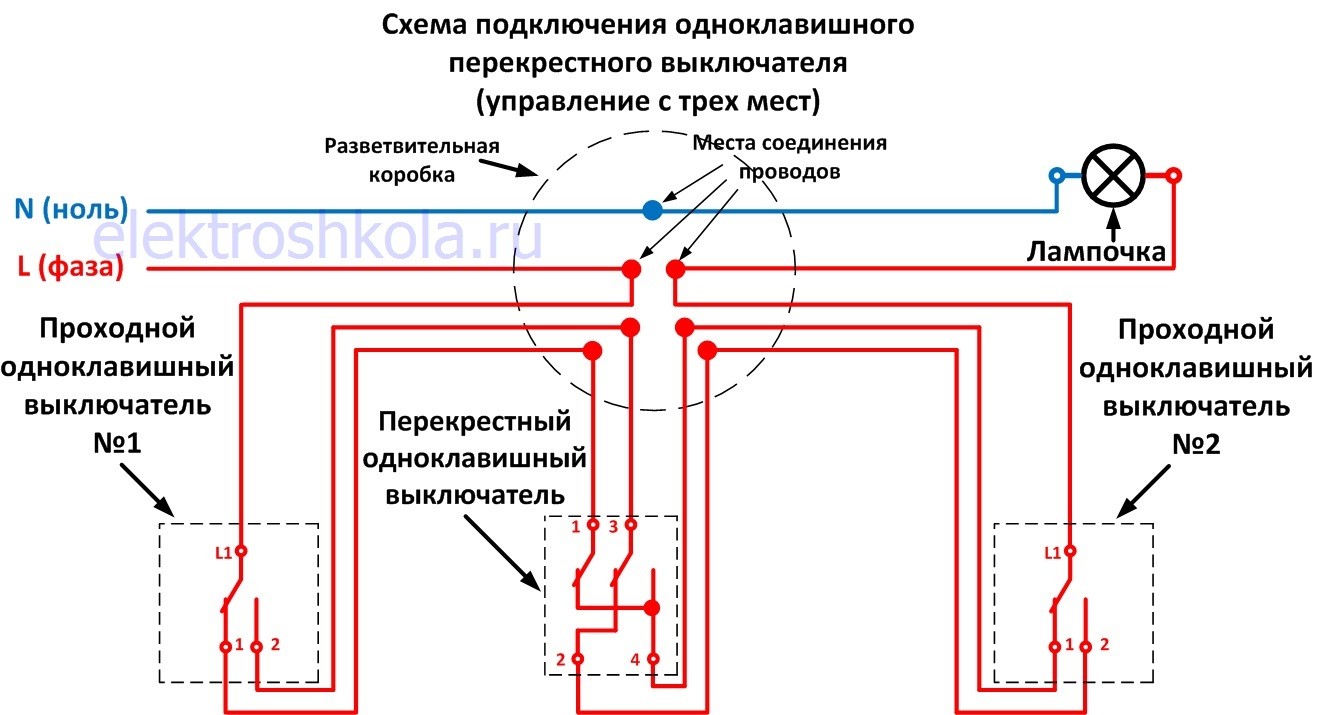

Схема подключения 3-х проходных выключателей (2-х проходных и 1-го перекрестного) для управления освещением с 3-х мест будет иметь следующий вид:
В свою очередь подключение проводов к выключателям при таковой схеме будет осуществляется следующим образом (примечание: перед подключением нужно сверится со схемой находящейся на задней части выключателя либо приведенной в его паспорте):
Данная схема подключения проходных выключателей вместе с перекрестным позволяет организовать управление освещением с 3-х мест. Механизм работы таковой схемы можно изучить по GIF-анимации приведенной ниже:

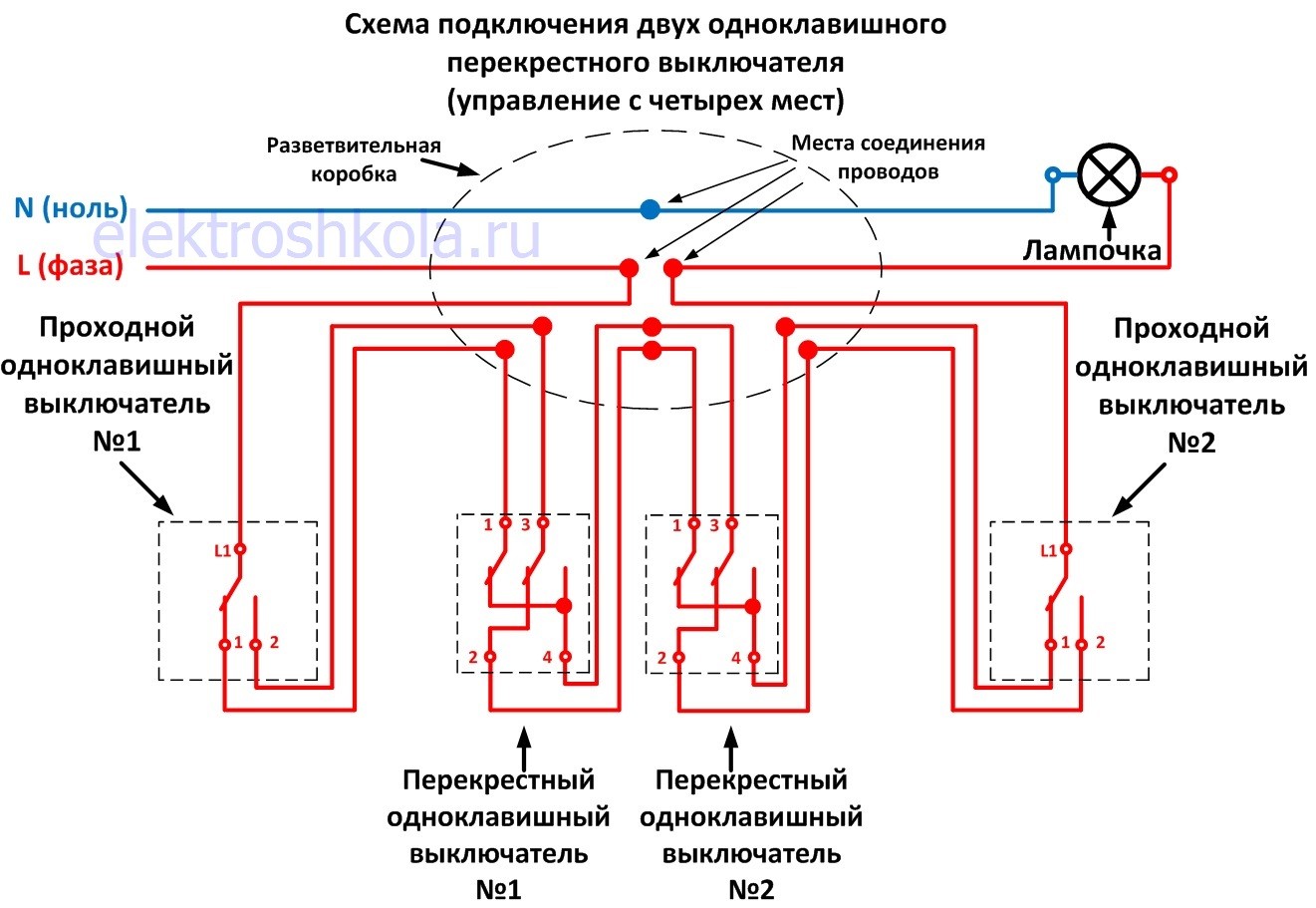

В случае необходимости управления освещением с 4-х мест в данную схему между проходными выключателями подключается 2-ой промежный (перекрестный) выключатель.
По аналогии добавляя в данную схему промежные выключатели можно выполнить управление освещением с 5, 6 и поболее мест

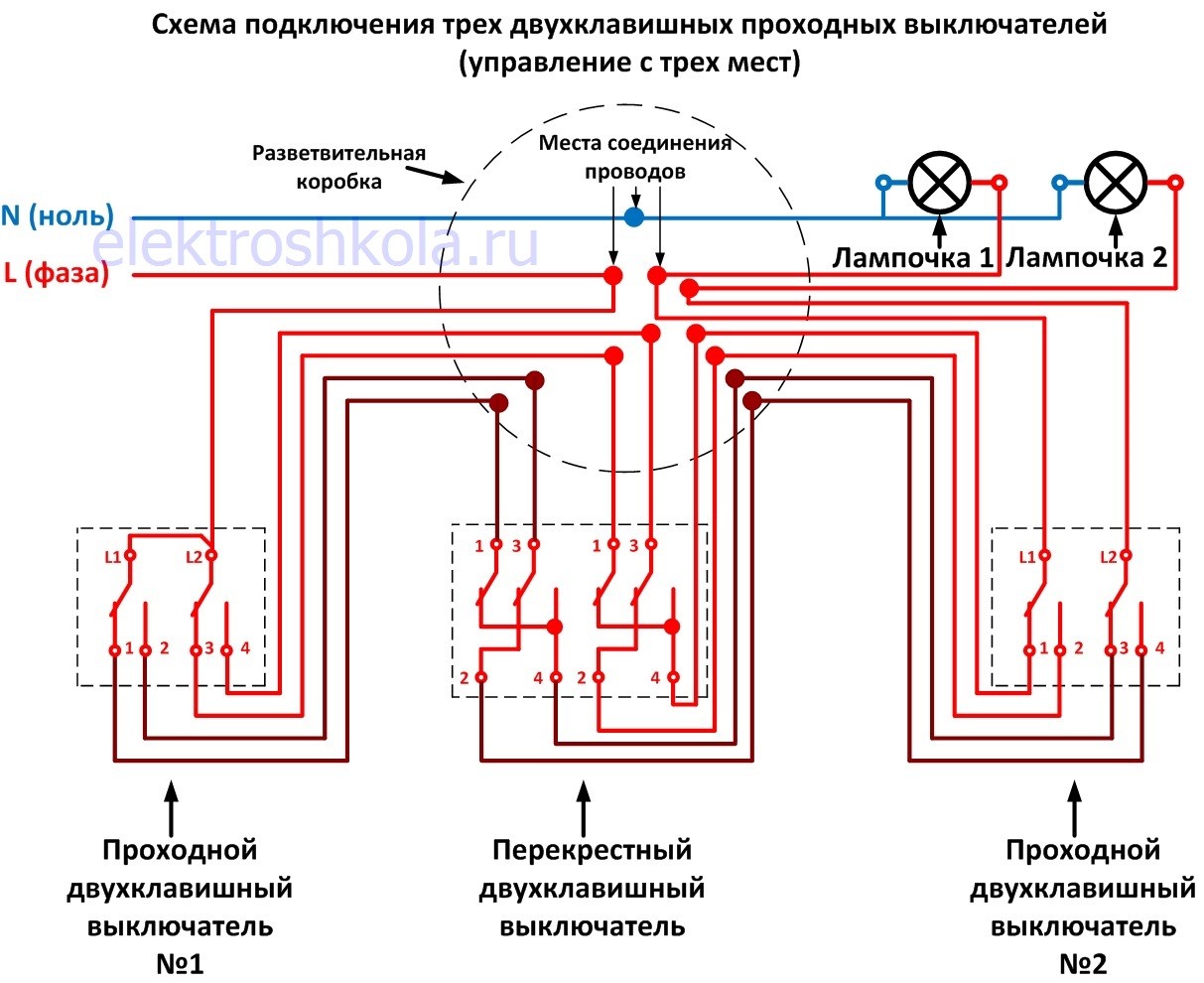

В окончании данной статьи приведем схему управления освещением с 3-х мест на две точки при помощи 2-ух проходных двухклавишных и 1-го перекрестного двухклавишного выключателя:
Была ли Для вас полезна данная статья? Либо может быть у Вас остались вопросы? Пишите в комментах!
Не отыскали на веб-сайте статьи на интересующую Вас тему касающуюся электрики? Напишите нам тут. Мы непременно Для вас ответим.
Подключение выключателя света с одной кнопкой
Для управления источниками света в быту, обычно, применяются обыденные выключатели. Они подключаются к сети на разрыв цепи. В их установке и использовании нет ничего такового, чего не сумел бы выполнить обычной мещанин. Но в ближайшее время набирают популярность такие приборы, как диммеры. Их применяют для регулировки мощности освещения.
Виды устройств выключения света
Понятие «прибор регулировки света» содержит в себе механическое либо электронное устройство, которое замыкает либо размыкает сеть для управления электрическими устройствами. Механизм деяния обыденных выключателей основан на давлении кнопки, которая размыкает либо смыкает сеть. Но могут быть и сенсорные электронные устройства, также приборы с возможностью управления с пульта либо мобильного устройства, соединенного с сетью Wi-Fi. Выключатель может быть одноклавишный либо двойной.
Конструкция обычного механического одноклавишного выключателя состоит из 4 частей, таких как:
- Рабочий узел (база из металла с контактами и кнопкой);
- Крепежная часть (усики и лапки из металла, соединенные с пластинкой);
- Наружное оформление;
- Перемещающаяся пластмассовая часть — кнопка.
Внутренние части обычно произведены из металла. Декоративная часть делается из специального пластика, который выдерживает до 16А, но могут находиться и глиняние детали, выдерживающие до 32А. В кнопке может находиться светодиодная лампочка, нужная для легкого обнаружения выключателя в темноте.
По методу крепления они могут быть внутренними (устанавливаются в стенку) либо внешними. В квартирах удобнее применять внутренние. Его составляющие крепятся в так именуемый стакан — это пластмассовая монтажная коробка (подрозетник). Из плоскости стенки в данном случае выпирает только декоративная часть и сама кнопка. Это комфортно при проведенной в стенке проводке.
Кнопочный устройство может работать и с помощью сенсорной кнопки. Обычно, они стоят дороже.
Очередной вид устройств для управления источниками света — регулируемый диммер. Его нередко путают с обыкновенными выключателями, но его конструктивная особенность заключается в способности не только лишь размыкать либо смыкать цепь, но и регулировать уровень мощности.
Размещение устройств регулировки света
По технике безопасности выключатели не должны устанавливаться в места с завышенной влажностью. Другими словами при установке выключателя в санузел его рекомендуется вынести на внешнюю стенку.
Устанавливать бытовой устройство выключения света поблизости водопровода либо газового оборудования запрещено правилами установки электрического оборудования. Поэтому, от систем водоснабжения он должен находиться на расстоянии 60 см либо более, а до газоотведения — минимум 50 см.

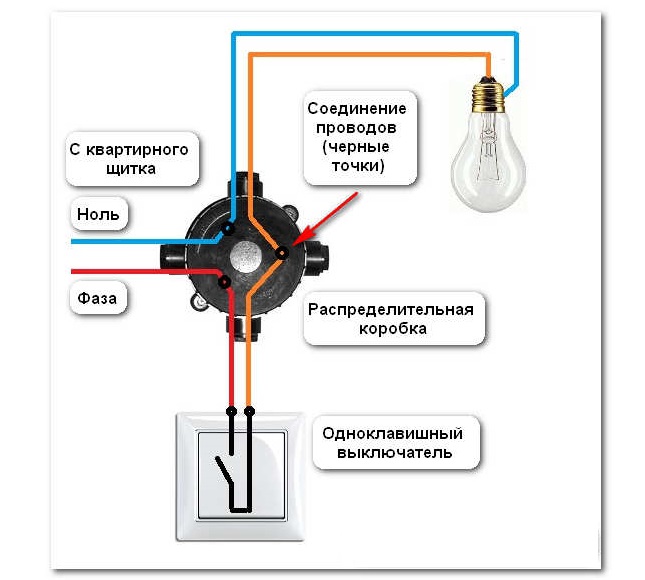

Установка выключателя света с одной кнопкой

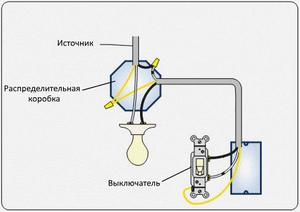

Внутреннее либо наружное размещение самой проводки при установке выключателя не имеет значения. Обычно внешнюю проводку выбирают в случаях, когда произведен ремонт и поновой штробить стенки не представляется вероятным.

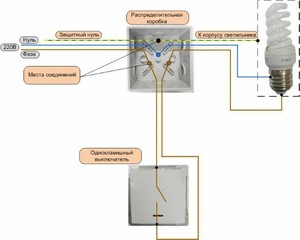

Подключение выключателя света с одной кнопкой содержит в себе:
- Перед монтажом нужно отключить питание. Выключать можно питание только той части проводки, в какой будет произведен установка электроприбора. Если нет таковой способности — необходимо обесточить всю сеть.
- Проверка отсутствия напряжения. Это можно выполнить с помощью отвертки-индикатора либо специального электронного оборудования — мультиметра.
- Потом нужно разобрать устройство. Без помощи других вытащить кнопку включения и снять рабочий механизм.
- Следующий шаг — выбор места установки механизма. Для этого нужно наметить точки крепления к стенке. Дальше пользуясь дрелью либо перфоратором нужно просверлить отверстия для крепежной части. На корпусе устройства имеется эластичная заглушка. Её нужно снять и воткнуть в приобретенное отверстие провода проводки.
- Сейчас начинаем подключение. Его нужно монтировать на разрыв фазного провода. Найти его можно при помощи мультиметра. Если проводку прокладывали руководствуясь ПУЭ, найти фазу можно средством цветовой маркировки изоляции провода (он, обычно, белоснежный, красный либо карий).
- С концов проводов нужно снять изоляцию и подключить фазный провод к клемме, имеющей отметку «L», 2-ой провод (ноль) присоединяется ко 2-ой клемме. Потом нужно закрутить болты и поместить рабочий узел в корпус выключателя.
- После всего этого устанавливается наружняя панель и кнопка выключателя.
Установка одноклавишного устройства не займет много времени, но принципиально не забывать главное правило перед проведением всех электромонтажных работ: отключи, проверь, заземли!
Подключение диммера
Диммер — это тот же самый выключатель света с регулятором яркости, соответственно, возникает возможность сберегать электроэнергию. Плавный запуск диммера не будет раздражать зрение при включении света. Он нередко применяется, дабы регулировать освещенность помещения не только лишь в жилых помещениях, но и в театрах и кино.
Сам по для себя диммер смотрится как выключатель с имеющейся поворотной ручкой, нужной для плавной регулировки уровня освещения. Снутри устройства установлены симистор либо динистор. Ранее для этих целей использовали реостат. Но применять реостатный светорегулятор в целях экономии нет смысла, так как напряжение не миниатюризируется снутри устройства, а электрический ток расходуется на создание тепла в реостате. Современный же диммерный устройство позволяет изменять напряжение.
Центральной частью схемы диммера является симистор VS 1, который пропускает ток в обоих направлениях, силовые электроды в данном случае имеют возможность последовательного подключения с нагрузкой. В конечном итоге выходит, что ток нагрузки будет равен току симистра.
Для самостоятельной сборки диммера будут нужны следующие элементы:
- неполярный конденсатор, ёмкостью 0,022−0,1 мкФ-400В;
- резистор 4,7−27 кОм-0,25 Вт;
- выпрямительный диодик 1N4148, 1N4002;
- симистор BT136−600D либо BT136−600E;
- динистор DB3;
- светодиод индикаторный.

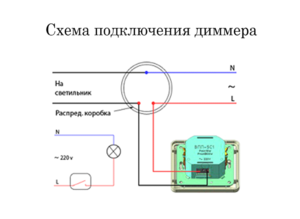

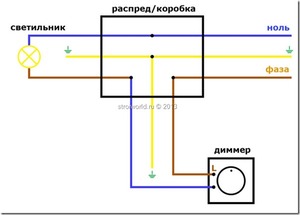

Отвечая на вопрос о том, как подключить диммер заместо выключателя, можно сказать, что его включение в электрическую цепь не имеет огромного различия с подключением одноклавишного выключателя.
Он также подключается на разрыв фазного провода. В конструкции диммера также имеются две клеммы, обозначенные как «L» и «1». К клемме «L» подключается фаза, а ноль подсоединяется к клемме «1».
Для работы со светодиодными лампами обширно представлены диммеры компаний legrand и valena.
Есть ограничения в применении диммера. К примеру, его нельзя применять для устройств, имеющих блок питания. Исключение составляют только светодиодные лампы, специально созданные для применения совместно с диммером.
Подключение устройства управления источником освещения в электрическую сеть не представляется трудозатратным процессом. Принципиально знать правила установки, также принимать во внимание все нужные меры безопасности.
Выключить весь свет одной кнопкой
У многих функция «отключение всего света одной кнопкой» плотно ассоциируется с умным домом, так как это самый понятный его элемент. Самый обычный сценарий — это выключить весь свет сходу при уходе из дома. Для того дабы воплотить такую возможность, система Умный Дом совсем не нужна, всё можно выполнить еще проще.
Для этого необходимо в электрощиток поставить контактор, который по наружному сигналу будет отключать свет квартиры либо дома. При желании можно поставить контактор ещё и на отключаемые розетки (вот отдельная статья на данную тему).

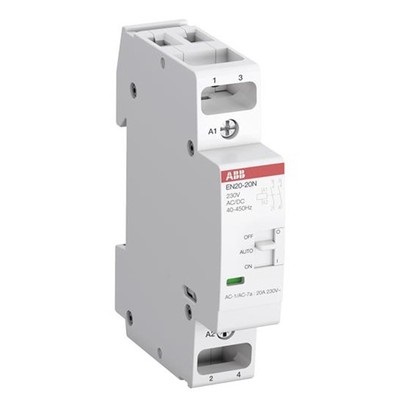

Контактор, он же пускатель — элемент, который ставится на DIN рейку и позволяет по управляющему сигналу включать и выключать сильную нагрузку. Вот, к примеру, контактор ABB EN20-20N-06.
Стоит порядка 3.5 тыщ рублей, управляет током до 20 ампер, чего, обычно, довольно для света маленький квартиры. Удачный плюс — наличие на нём переключателя для того, дабы вручную его включить либо выключить.

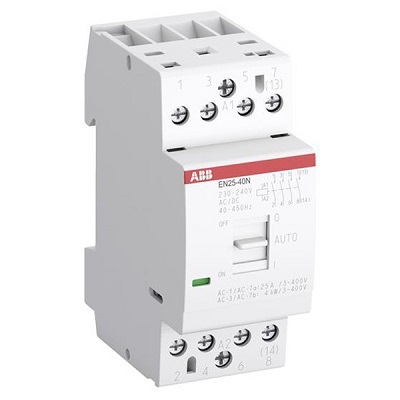

Вот вариант ABB EN25-40N-06 для трёхфазной сети, таковой же контактор с 4-мя полюсами коммутации:
Наибольшая мощность коммутации каждой из 4-х групп контактов 25 ампер. Такового контактора полностью довольно почти всегда, дабы на сто процентов отрубить весь свет квартиры либо пригородного дома с трёхфазным питанием.
На верхние контакты подаётся ввод питания, с нижних оно идёт на освещение. Можно напротив, не принципиально. На контакты А1 и А2 нужно подать управляющее напряжение. У контакторов ABB есть модели с управляющим напряжением 24, 48, 110, 230 и 400 вольт неизменного либо переменного тока.
У всех других производителей вы тоже без усилий найдёте подобные контакторы. Лучше находить с переключателем на корпусе: дороже, но удобнее.
При работе с фабричным контроллером, который обычно напряжение на выходах 24 вольта, лучше применять контактор с управляющим напряжением 24 вольта. Если контроллера и какой-нибудь автоматики нет, то удобнее применять питание 230В.
Кстати, большая часть контакторов нормально-открыты, другими словами, при отсутствии управляющего напряжения цепь разомкнута. Есть контакторы с нормально-замкнутыми контактами, на них нужно подать напряжение, дабы они разомкнулись, но они попадаются пореже.
Ещё один вариант — импульсные реле, на которые нужно подавать не управляющее напряжение, а маленький импульс (серия ABB E290). Можно применять моностабильные кнопки выключателя. Один раз нажали — включилось, ещё раз нажали — выключилось. Это даст нам возможность управления импульсными реле из нескольких мест.
Более увлекательный вопрос в том, как управлять функцией «выключить всё».
Мастер-выключатель света
Обычной вариант — с стенного выключателя. Обыденный бистабильный (традиционный) выключатель. Нажали вниз — всё выключилось, нажали ввысь — включилось. При всем этом свет включится в то состояние, в каком он был в момент выключения. Выключатель просто подаёт 230В на контактор.
Можно с 1-го выключателя выключать сходу свет и розетки, а можно поставить два различных выключателя для различных целей.
Можно поставить различные выключатели для отключения света различных этажей либо различных зон.

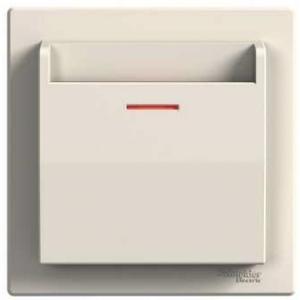

Карточный выключатель света
Вточности такой же, как в гостиницах стоит на включение и выключения всего света и розеток.
В него вставляется неважно какая карта подходящего формата. Карта просто надавливает на кнопку снутри устройства. Стоит такое устройство от 500 рублей, уставится в обыденный подрозетник. Плюс от предшествующего варианта — его не надавить случаем.
Минусы: во-1-х, подойдёт полностью неважно какая карта, во-2-х, нужно эту карту класть вблизи (потеряется) или носить с собой. Ну и не так прекрасно, дома всё-таки не отель.
Считыватель бесконтактных ключей
Этот вариант еще более удачный и надёжный.
Наверняка, у каждого на ключах есть ключ-капля от ворота либо домофона:
На стенке нам пригодится расположить считыватель ключей со интегрированным контроллером, к примеру, Matrix IIK
Снаружи он смотрится как белоснежный прямоугольник с небольшим светодиодом. К нему необходимо подвести питание 12В, на плате находится реле. Есть два режима работы: подача недлинного импульса по прикладыванию запрограммированного ключа либо включение-выключение реле по прикладыванию ключа. Можно запрограммировать все свои ключи. Поддерживаются любые ключи формата EmMarine (ключи-капли), также бесконтактные карты этого формата. Есть модели с поддержкой более защищённых от копирования, но наименее распространённых карт Mifire.
Работает и с контакторами, и с импульсными реле. Самое любопытно, что этот считыватель можно упрятать, на сто процентов заклеив обоями, к примеру. Дальность считывания — порядка 1-2 см. Главное, не закрывать его металлическими элементами.
Другими словами, во-1-х, он может быть неприметным, во-2-х, не надо носить отдельный ключ либо карту, в-3-х, его не активировать случаем.
Этот считыватель предназначен для систем контроля доступа, у него есть разъём для подключения «кнопки выхода», по нажатию которой контроллер также изменит состояние реле либо даст импульс. Можно вывести куда-то эту кнопку и применять как запасный вариант на случай утраты ключа.
Управление светом с нескольких мест
Задачка обычная: выключать свет либо от входа в квартиру либо, к примеру, из спальни. Здесь нам пригодится импульсное реле, которое меняет состояние, получая импульс 230В от любого источника. Вот схема работы:

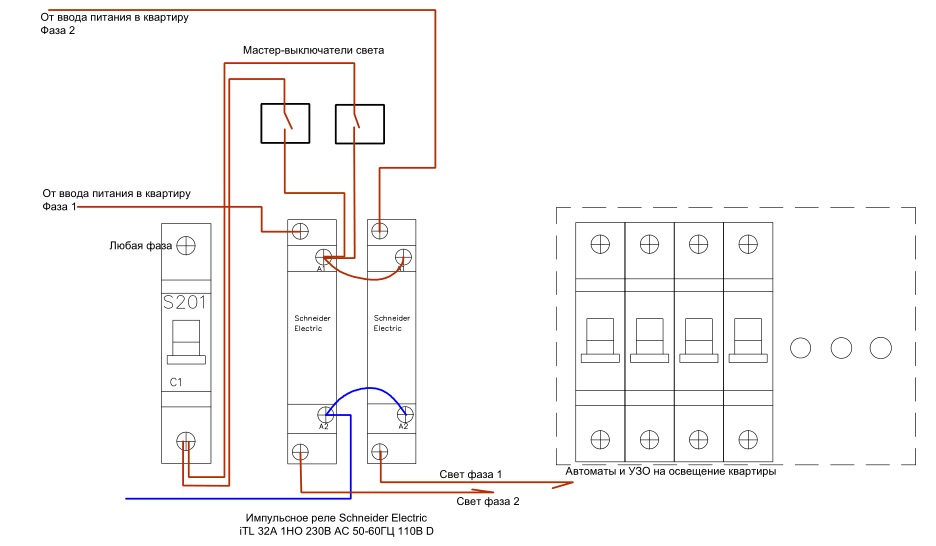

В этой схеме два импульсных реле, так как свет квартиры висит на 2-ух различных фазах, их нужно подключать через различные реле. Или можно применять импульсное реле с 2-мя группами контактов. На мастер-выключатели подаётся 230В, они подают импульс на реле для конфигурации состояния. Мастер-выключателей в этой схеме может быть и больше, сколько угодно.
Можно один из мастер-выключателей поменять за карточный выключатель, а другой на считыватель ключей, это как удобнее.
Можно в качестве устройства управления поставить кодонаборную клавиатуру, на которой нужно набрать 4- либо 5-значный код для включение-выключения света, но это уже наименее комфортно.
Размещение мастер-выключателя
Здесь стоит задуматься о том, как расположить выключатель таким макаром, дабы на него не надавливали случаем. Поставим на видном месте у входа — будут на него жать для включения света в прихожей. Так что стоит его ставить в наименее приметном и тривиальном месте, или, как я писал выше, заместо него делать считыватель бесконтактных ключей либо наименее приметную кнопку.
Принципиально! Не запамятовывайте включить свет
У варианта общего отключения света (как и розеток) через контактор, про который я писал выше, есть один недочет — после того, как вы отключили весь свет нажатием выключателя, нужно не запамятовать повторным нажатием выключателя этот контактор включить. При включении контактора свет перейдёт в то состояние, в каком он был в момент выключения. Другими словами, возвратиться домой и сходу пробовать включать свет с обыденных выключателей, не включая мастер-выключатель, не получится.
Да, в этом есть некоторое неудобство, это расплата за простоту выключения всего света контактором. Решить эту делему позволяет разве что система Умный Дом. Вот один из обычных вариантов:
Внедрение модулей реле Wirenboard
Wirenboard — это русское оборудования для систем автоматизации. Модули реле отлично подходят для реализации управления освещением.

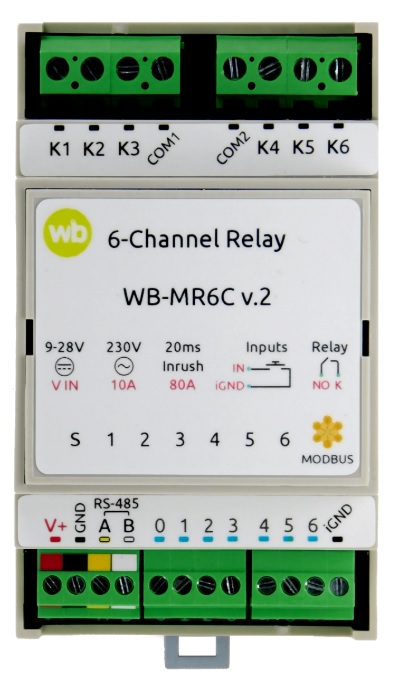

Вот 6-канальное реле Wirenboard WB-MR6C v.2, стоит 3500 рублей. На реле, клеммы которых расположены на модуле сверху, подключаем полосы освещения. А на входы, клеммы которых снизу, подключаем выключатели слаботочным кабелем (витой парой, обычно, удобнее всего).
При нажатии на выключатели изменяется состояние соответственного выхода модуля. При подаче сигнала (поточнее, объединения с клеммой iGND) на вход 0, все выходы выключаются. В таковой схеме нужно до всех групп света вести кабель питания впрямую из щита, а до выключателей — слаботочные кабели (можно и силовые, но для чего). Также у Wirenboard есть модули диммеров, модули управления светодиодными лентами различных типов. Если добавить в систему контроллер Wirenboard 6, то можно будет реализовывать сложные сценарии и скрипты, в перспективе управление голосом и остальные функции систем Умный Дом, но можно контроллер не добавлять, тогда будет обычная логика работы света от выключателей.
Выключатели могут быть как импульсные (которые отжимаются назад после нажатия), так и традиционные двухпозиционные.
Чем мне нравится такая схема, так это гибкостью. Всегда можно поменять предназначение хоть какой кнопки любого выключателя, можно управлять одной группой света с любого количества кнопок и напротив — хоть каким количеством групп света с одной кнопки (это именуется сцена света). Захотели через 10 лет поставить всякую систему Умного Дома — все кабели уже проложены как следует. Захотели вообщем не ставить никакой автоматики — поставили обыденные реле. Никаких распределительных коробок не нужно, на выключатели идёт витая пара, что в особенности для древесных домов отлично.
Подробнее про Wirenboard можно почитать в моих статьях:
Я могу выполнить проект электроснабжения с хоть какими элементами современной электрики и систем Умный Дом. Подробнее про варианты проекта и цена тут.
