Все почаще электричество применяется в ежедневной жизни и на производстве, потому довольно животрепещущим становится вопрос профилактики поражений электричеством. Дабы избежать схожих травм, применяют спец устройства, дальше именуемые УЗО, которые применяются для сотворения защиты от электротравм. Полностью естественное человеческое желание — сохранить безопасность собственного здоровья приводит к вопросу: как и для чего применяется УЗО, и методы установки для жилых помещений и на производстве.
В электросети ток проходит по проводникам, именуемым нулевым (N) и фазным (L) (еще есть нулевой защитный, нулевой рабочий (PE), но на данный момент не будем усложнять). Во время обычной работы всех электроприборов ток в них будет одинаков. При появлении аварийной либо нештатной ситуации (нарушение изоляции с уходом заряда в землю, к примеру, через человека, минуя нейтраль), дифференциальные токи станут различны, что приведет к отключению питания защитой УЗО. Т.е. конкретно разница тока в L и N проводниках и принуждает срабатывать УЗО.
Обычно эта ситуация происходит следующим образом: в случае пробоя электрической проводки в электроприёмниках, потенциал начинает уходить на их корпус. Отныне происходит реакция защитного устройства, т.е. он отключает свой участок сети, и угроза для человека исчезает. Самая животрепещущая схема подключения через узо – это добавить его в линию всех потребителей электричества во мокроватых (сырых) помещениях, типо ванной либо кухне, вследствие риска возникновения воды (конденсата) на корпусе этих устройств, представляющих из себя потенциальные проводники.

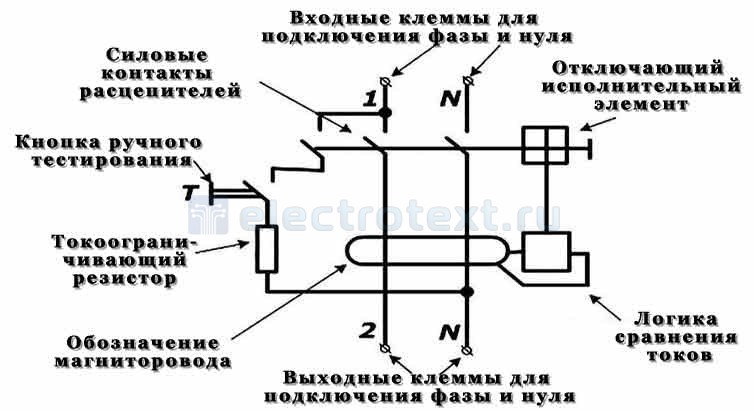

схема устройства УЗО
Не стоит мыслить, что все другие электроприборы могут обойтись без устройств для аварийного отключения: неважно какая присоединенная к сети нагрузка, такая, как обыденные лампы, чайники и т.д, представляет также опасность для человека. Есть смысл их подключить на самом щите к УЗО, или одно УЗО для защиты всей проводки, или несколько устройств защищающих отдельные группы потребителей тока. Хоть какой определенный устройство, который является огромным потребителем тока, рекомендуем подключить раздельно. Варианты и виды используемых УЗО (электронных либо электромеханических) выбирают зависимо от того в каком месте установлен защищаемый объект, каким образом изготовлена разводка и как к нему заведено питание.
Вариант монтажа УЗО в сетях с одной фазой
Основная масса бытовых устройств применяют для питания 1ф схему, где применяется по одному фазному L и одному нулевому N проводнику. Выбор схемы однофазового питания сильно зависят от определенных характеристик сети и системы заземления:
- Глухозаземленная нейтраль (ТТ), где 4-й провод применяется в качестве оборотной полосы, и просит дополнительного заземления.
- Совмещение нулевого проводника N совместно с PE (TN-C). . Если все потребители снутри 1-го помещения подключены по таковой схеме, то приметной различия между ними не будет).
Непременно необходимо держать в голове, что избранная система TN-C на теоретическом уровне не допускает установки УЗО, кроме случаев защиты раздельно присоединенных устройств. Необходимо тогда непременно скооперировать ноль и землю на пути от прибора-энергопотребителя, до УЗО. В каждой схеме подключения узо и автоматов нужно принимать во внимание используемую схему энергопитания.
Подключение УЗО без заземления
К огорчению, не всякая проводка содержит 3-ий контакт, и потому встает вопрос: как подключить узо если нет заземления? Один из более обычных вариантов заключается в расположении УЗО уже после автомата на вводе и счетчика электроэнергии. Разумным шагом будет установка групповых автоматов отключения за устройством узо, рассчитанных на различную нагрузку и токи, при которых срабатывает защита.
Принципиально: механизм работы УЗО ни коим образом не подразумевает отключения при перегрузках по току или маленьких замыканиях. Это задачка автоматических выключателей, потому они в этом случае неотклонимы к установке.
Т.е. если Вы захотели в системе TN-C (к примеру в хрущевке без заземления) подключить УЗО, то поначалу (лучше на вводе ВРУ дома) необходимо поделить PEN проводник (если он более 10мм2 меди либо 16мм2 алюминия) на N и PE, а потом уже подключать УЗО в сделанную систему TN-C-S.
Не забудьте ознакомиться с нормативами ПУЭ-7 п. 1.7.80, 1.7.145, 7.1.21

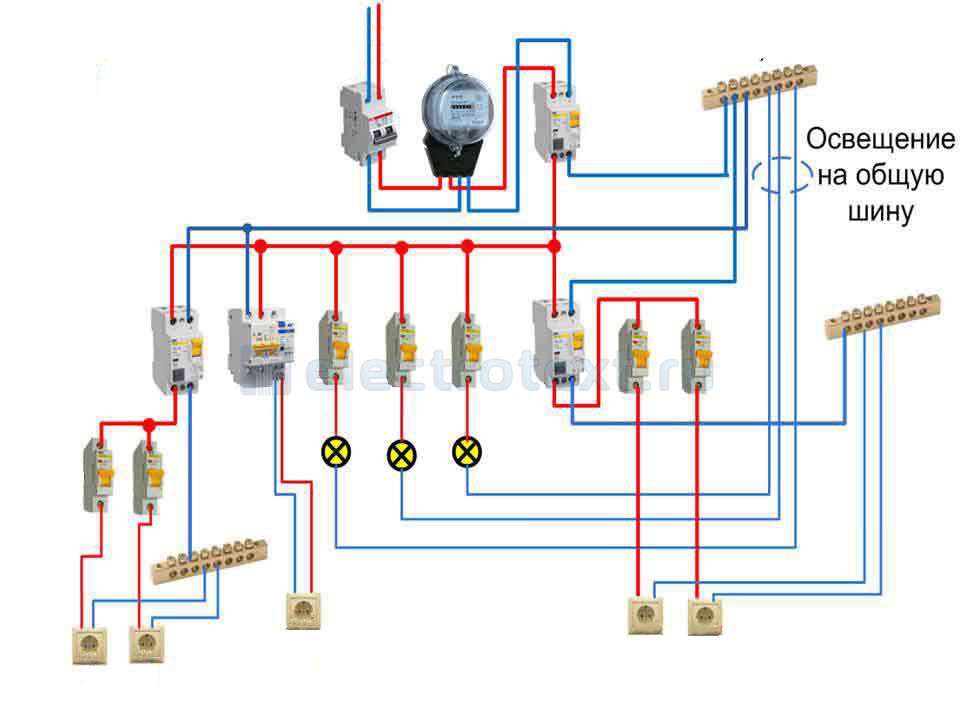

Тут показана Схема подключения узо в однофазовой сети всего с несколькими групповыми линиями — этот метод подходит для объектов с маленьким количеством подключаемых устройств. В случае недлинного замыкания в одном из них, отключение не доставит осязаемых заморочек, а на поиск повреждения не уйдет много времени. Но если применяется обширно разветвленная сеть электропитания, в ней стоит использовать несколько устройств защиты (параллельная, каскадная система), рассчитанных на различные пороги срабатывания, т.е. обеспечивающая селективность.
Как подключить УЗО в трехпроводную сеть
При таком подключении ставятся два и поболее защитных устройств, подобранных по значению номинального тока и моменту сработки. На вводе рекомендуется установка УЗО либо дифавтомата на 300 мА. А после него, L и N провода идут уже к другим, более чувствительным УЗО, на 30 мА. К примеру, одно устройство отвечает за розетки, а другое — за освещение. Очень отлично внедрение в таковой схеме подключения автоматического узо на 16 ампер.
На другие помещения можно применять несколько однотипных УЗО на 10 мА. Эффективность защиты получится тем выше, чем наименьшие значения тока будут вызывать срабатывание. Так как эти устройства защиты срабатывают при очень низких уровнях утечки тока, то для двухпроводных схем это более животрепещуще.
Но не стоит устанавливать автоматику с высочайшей чувствительностью полностью всюду, так как вы сможете получить нередкие случаи неверных срабатываний.
Где применяют трехфазное УЗО
УЗО – устройство защитного отключения. Это устройство знакомо многим, но почему-либо не все веруют в то, что УЗО вправду работает. При всем этом, никто еще не сумел дать определенного ответа, почему он так задумывается. Спешу вас заверить: устройство защитного отключения вправду работает, потому в целях своей безопасности и предотвращения злосчастных случаев, связанных с поражением электрическим током, такое устройство стоит установить каждому.
Схема подключения УЗО довольно ординарна, и с денежной точки зрения тоже себя оправдывает. Ну и сберегать на своей безопасности некорректно. Потому снова: устройство защитного отключения Нужно, если вы задумываетесь о собственной безопасности и безопасности ваших домочадцев.
Электроэнергия по потребителям распространяется через однофазовые или трехфазные сети. Зависимо от количества фаз в сети, изменяются и схемы подключения автоматов (автоматических выключателей) и схемы подключения УЗО.

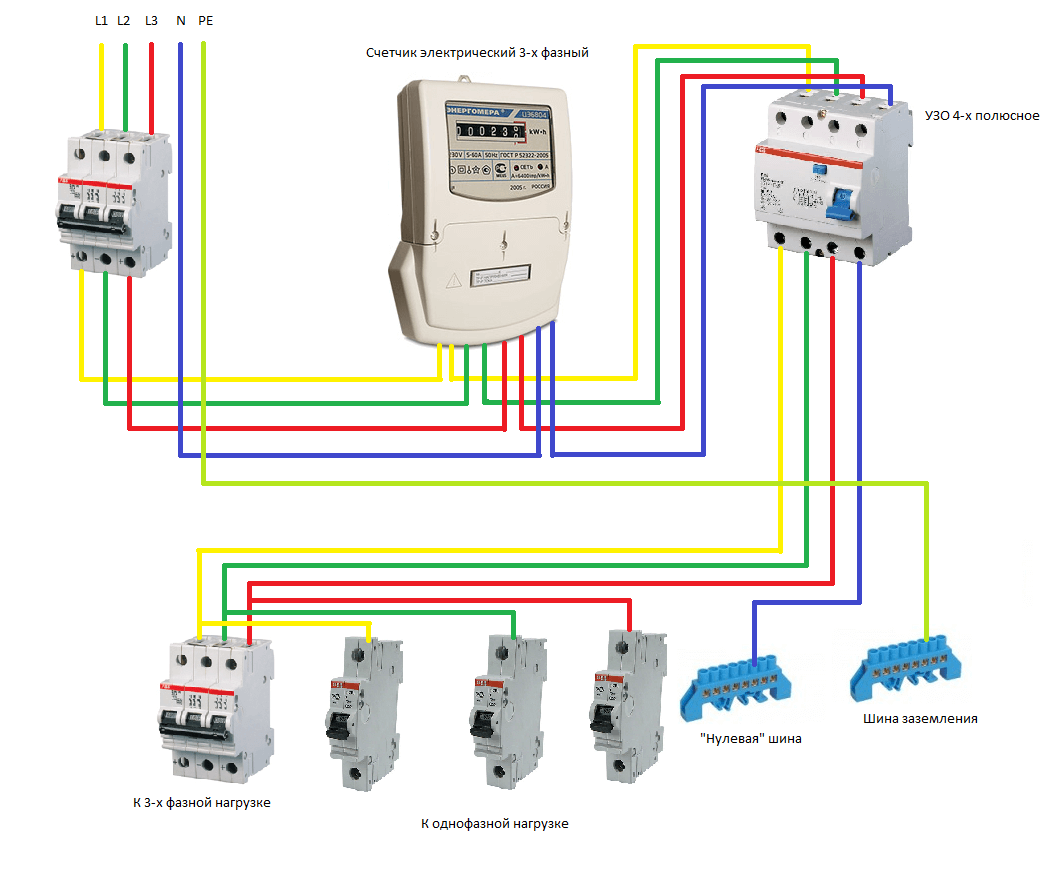

В данной статье побеседуем о подключении устройств защитного отключения конкретно к трехфазным сетям, разглядим схемы правильного подключения, также узнаем, как работает трехфазное УЗО.
Внимание! Дабы верно высчитать и избрать аппараты защиты, нужно соблюдать следующие пункты:
- 1. Знать предназначение, конструкцию и принцип деяния всех компонент
- 2. Разбираться в параметрах и свойствах
- 3. Знать нормативные документы и методику выбора
Понятно, что рядовой мещанин вероятнее всего с этими вещами не знаком, потому будет приглашать мастера. А вот мастеру уже можно задать вопросы, и если он уверенно и верно скажет о предназначении устройства, схеме его работы, то это неплохой мастер. Вот если он не сумеет этого выполнить – лучше вызовите другого. Большая часть злосчастных случаев связано конкретно с некомпетентностью.
Предназначение трехфазного УЗО

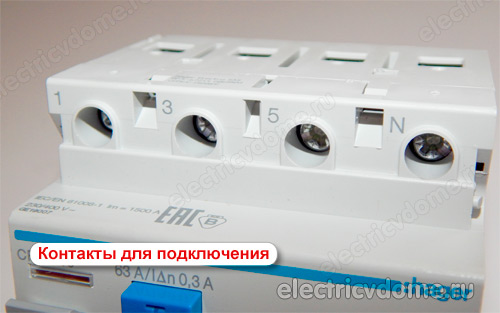

Итак, для начала разберемся с однофазовыми и трехфазными сетями. Необходимо знать следующее: в обыденных квартирах сеть – однофазовая, а вот в личных домах – часто находится трехфазная сеть. УЗО, используемое в однофазовой сети, именуется двухполюсным. Другими словами, один контакт подключается к фазе, 2-ой – для подключения нулевого провода. Несложно вычислить, что в трехфазной сети будет применяться 4-х полюсное УЗО: три контакта подключаются к фазам, 4-ый, соответственно, ноль
Как мы уже сообразили, трехфазные УЗО используются в трехфазных сетях. Их задачка ничем не отличается от устройств, используемых в однофазовой сети: защищать от утечки тока.
Кратко напомним механизм работы УЗО: определяет и реагирует на разницу тока, проходящего через устройство. При всем этом, в отличие от УЗО в однофазовой сети, трехфазное УЗО можно подключить как и с нулевым проводом, так и без него. Соответственно, при подключении с нулевым проводом задействованы все четыре провода сети, а если подключать без нейтрали, то только три провода, 4-ый контакт остается незадействованным.

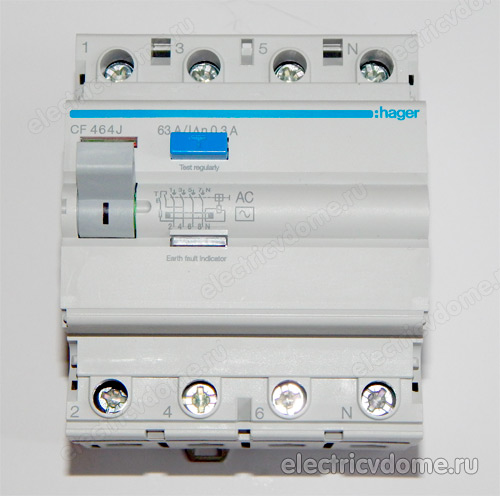

Сейчас познакомимся с номиналами защитных устройств, применяемых в трехфазных сетях. Небольшой аспект: одни производители указывают величину тока утечки в миллиамперах, другие в амперах. Четырехполюсные УЗО бывают 10, 30, 100, 300, 500 миллиампер (0.01, 0.03, 0.1, 0.3, 0.5 ампер соответственно).
Принципиально! Если вы планируете установку УЗО для защиты человека, то номинал устройства защиты не должен превосходить 30 миллиампер . Другие номиналы применяются для защиты от возгораний и сохранности потребителей, обычно, инсталлируются на входе щитка.
Обычно к личным домам подводят три фазы мощностью 15 кВт. В данном случае для обеспечения защиты человека от удара током не имеет смысла устанавливать трехфазное УЗО на входе, так как если на одной из фаз произойдет утечка тока, устройство отключит все три фазы. В данном случае имеет смысл устанавливать трехфазное УЗО для отдельных трехфазных потребителей, коими могут быть котлы, электрической плиты и другое трехфазное электрическое оборудование.
Но не всегда их применяют для трехфазных потребителей. Трехфазное УЗО можно применять не только лишь в трехфазной, но и в однофазовой сети и такие устройства нередко можно повстречать в обыкновенном квартирном щите. Изюминка в том, что используя трехфазное устройство защитного отключения в однофазовой сети хорошо распределив нагрузку можно достигнуть значимой экономии бюджета. У многих экспертов они пользуются все большей популярностью.
Но, такие манипуляции должен проводить опытнейший мастер, по другому, при неравномерном рассредотачивании нагрузки получится перекос между фазами (проще – аварийная ситуация). Как собрать таковой щит мы разглядим в отдельной статье.
Устройство трехфазного УЗО
Сейчас тщательно побеседуем об устройстве трехфазного УЗО. Как уже было сказано, в трехфазной сети имеется три фазных проводника и один нулевой.
Напряжение между хоть какой фазой и нулем – 220 вольт, как положено, а напряжение между фазами – 380 вольт.

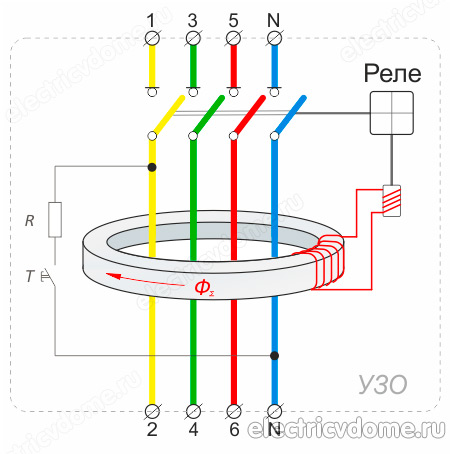

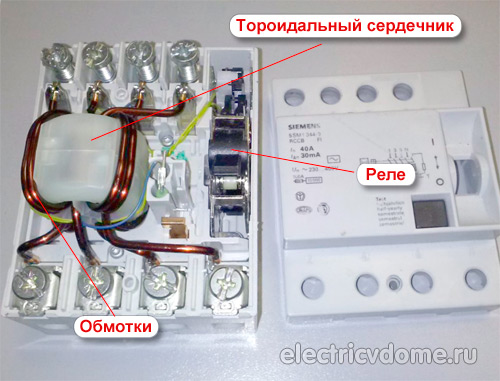

Главным компонентом устройства защитного отключения является дифференциальный трансформатор. Это обыденный магнитопровод из ферромагнитного материала с обмоткой. Кроме дифференциального трансформатора в УЗО находятся следующие составляющие:
- 1. Корпус
- 2. Силовые контакты (подвижные и недвижные)
- 3. Механизм независящего сцепления
- 4. Силовые провода
- 5. Реле расцепления
- 6. Кнопка “Тест”
Сейчас узнаем, что все-таки происходит. Через катушку ЭДС, которая является частью трансформатора устройства защитного отключения проходят все провода трехфазного питания, включая нулевой провод. Так как при обычном потреблении устройства суммарные токи всех 4-х проводов равны нулю, ЭДС в катушке не появляется.
При появлении утечки тока по хоть какому из проводов, происходит разбаланс, и, как следствие, сердечник трансформатора намагничивается. Все это приводит к появлению тока в обмотке трансформатора. Если величина этого тока превосходит ток срабатывания УЗО, автоматика отключает питание.
Пояснение работы устройства
Понятное дело, что неподготовленному человеку будет трудно осознать механизм работы УЗО, потому в качестве примера возьмем обыденные батареи водяного отопления. Итак, мы имеем следующее:
- 1. Замкнутый контур отопления – наши провода
- 2. Вода – ток, протекающий по проводам.
Сейчас всем понятно, что пока вода тихо протекает по трубам, система работает без заморочек. Но вдруг в одной из труб контура образовалась дыра.
Понятное дело, что часть воды будет через эту дыру утекать. Выходит, сначала замкнутого контура в трубу подали, например, четыре куба воды, а на выходе из контура воды стало только три куба. Так как наша система замкнута (сколько вошло – столько и должно выйти), то эта разница на входе и выходе говорит о том, что в замкнутой системе появилась утечка.
По этому же принципу работает и УЗО. Это устройство ассоциирует сколько тока ушло и сколько пришло, и если возникает разница, то устройство автоматом отключается.
В однофазовой сети УЗО ассоциирует токи исключительно в 2-ух проводах, один из которых фазный, а 2-ой – нулевой. Время срабатывания устройства – несколько миллисекунд.

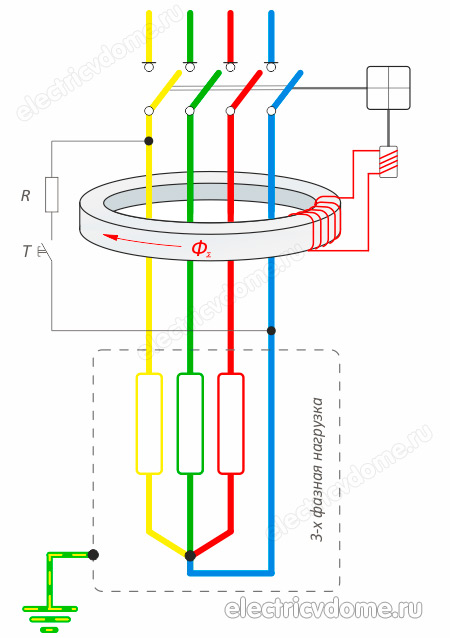

Механизм работы трехфазного УЗО при несимметричной нагрузке
Механизм работы УЗО в трехфазной сети аналогичен его работе в сети, где находится одна фаза. Но, если в однофазовой сети всего два провода, то в трехфазной – четыре.
К сведению, обычно фазы обозначают латинскими знаками (А, B, C) а нейтраль всегда обозначают буковкой N.
Сейчас опять повторим: в однофазовой сети ток течет в одном направлении по фазному проводу, и по нулевому проводу в другом. Значения токов при обычной работе – однообразные. Если вспомнить наш пример с отоплением, то 2 куба вошло и 2 куба вышло. При таковой работе во вторичной обмотке трансформатора УЗО ток не появляется.

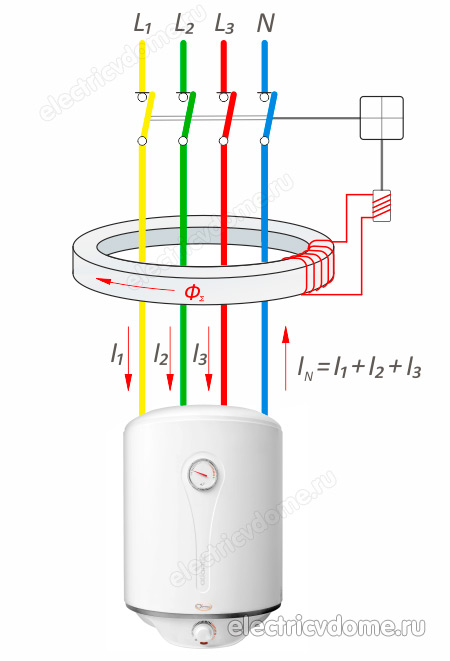

В трехфазном УЗО геометрическая сумма I1+I2+I3 = 0 (ему геометрическая? — вспомните векторы!) всех 4 проводов равна нулю (при равенстве нагрузки). Другими словами, как и в однофазовой сети, во вторичной обмотке трансформатора ток не появляется.

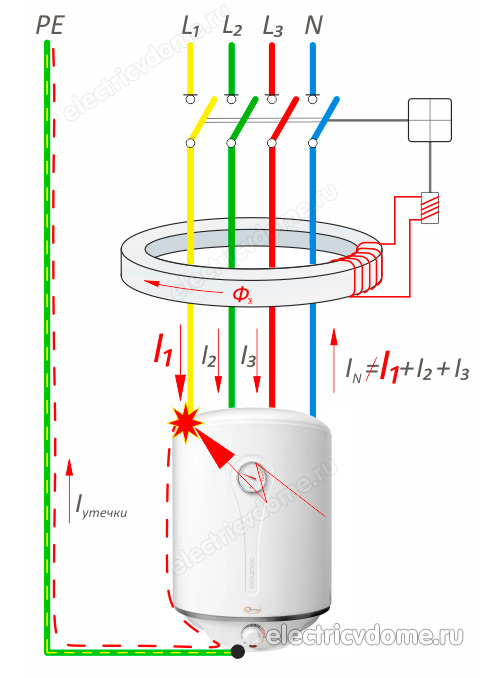

Но, как в сети появляется утечка тока, баланс в первичной обмотке будет нарушен, тогда и во вторичной обмотке возникнет ток, который запустит механизм срабатывания УЗО.
Внимательный читатель наверное направил внимание на обмолвку “при равенстве нагрузки”, и естественно задался вопросом: а что если нагрузка на фазы не будет одинакова? Сработает ли УЗО при появлении утечки в таком случае?

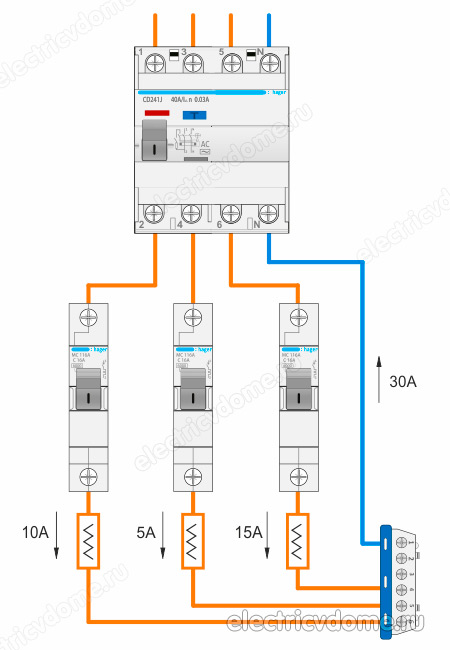

Спешу успокоить: УЗО сработает, и вот почему. Возьмем в качестве примера следующие данные:
- 1. Фаза А – 10 ампер
- 2. Фаза В – 5 ампер
- 3. Фаза С – 15 ампер
Для несимметричной нагрузки должно производиться геометрическое равенство I1+I2+I3=IN. Считаем: 10 + 5 + 15 = 30. Ток в 30 А, это ток который ворачивается в сеть по нулевому проводу. Другими словами, баланс нашего тока равен 30 Ампер.
Во вторичной обмотке – ток равен нулю. Другими словами, при значении 30 Ампер во вторичной обмотке ток равен нулю и трехфазное УЗО работает в обычном режиме. Сейчас, в случае утечки тока на одной из фаз, равенство нарушится, и баланс не будет равным 30, а означает во вторичной обмотке появится ток. Как там возникает ток – срабатывает реле устройства, УЗО отключается.
Принципиально! Если вы устанавливаете УЗО на водонагреватель (бойлер), который работает от напряжения 380 вольт, то направьте внимание на то, по какой схеме в вашем бойлере подключены ТЭНы. Если применяется подключение типа “треугольник”, то четырехполюсное УЗО подключается без нулевого провода. При подключении ТЭНов по типу “звезда” следует применять все четыре провода (три фазы и нулевой провод).
Подытоживаем. Трехфазное УЗО, механизм работы которого не много отличается от применения УЗО в сетях с одной фазой, применяется очень обширно, и не является очень сложным устройством для подключения. Самое главное – будьте аккуратны и внимательны.
