Подключение узо в однофазовой сети с заземлением

Для начала ответим на распространенный вопрос: "Работает ли УЗО без заземления?".

Да, сработает, но только при прикосновении к корпусу устройства, оказавшемуся под напряжением человека. В данном случае ток утечки пройдет "на землю" через тело (см. принцип деяния устройства защитного отключения либо УЗО).

Если устройство имеет ток срабатывания ниже небезопасного для человека значения, к примеру 10 либо 30 мА, то вреда здоровью не будет. При применении устройств, рассчитанных на 100 мА и поболее такое прикосновение возможно окажется небезопасным.

• квартиры в старенькых домах (хрущевки);
• дачи;
• личные дома, в каких по какой или причине защитное заземление не предусмотрели,

Вариант исходя из убеждений электробезопасности действенный и нужный, в особенности, если приходится работать с электроинструментом на 220 В на улице.

У себя на даче я подключил УЗО без заземления и оно отлично работает, в чем удостоверился, попытавшись в дождик подключить колодезный насос через переноску (знаю что некорректно поступил, но так вышло:).

Кстати, в данном случае утечка могла пойти на землю не непременно через меня, но и по проводу. Факт тот, что этот метод работает и защищает.

Давайте разглядим подобающую схему для однофазовой сети и принцип деяния устройства защитного отключения при таковой реализации.

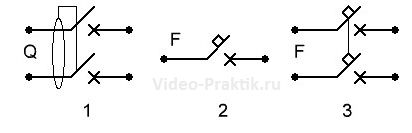

При всем этом на схемах будут употребляться следующие обозначения:

1. устройство защитного отключения;
2. однополюсный автоматический выключатель;
3. двухполюсный автомат.

ПОДКЛЮЧЕНИЕ УЗО БЕЗ ЗАЗЕМЛЕНИЯ

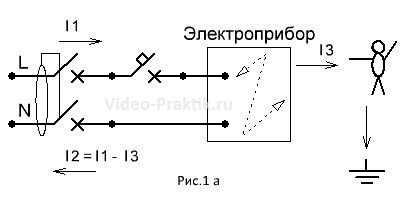

Для начала поясним механизм работы устройства защитного отключения в однофазнойэлектрической сети без заземления (рис.1а).

Условием не расцепления УЗО является равенство втекающего и вытекающего токов (I1 и I2 соответственно).

• при штатном режиме присоединенного электрического оборудования;
• при "пробое" на корпус, но отсутствии электрической связи корпуса с "землей".

А вот когда возникает человек, который касается неисправного электроприбора, то его тело делает путь для утечки (I3). Баланс токов нарушается, происходит срабатывание УЗО.

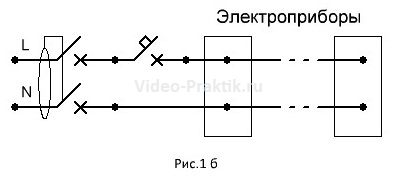

Таким макаром, подключение однофазового УЗО в сети без заземления осуществляется по схеме, приведенной на рис. 1б.

Любопытно, что подключение при наличии заземления ничем не отличается. Изменяется только механизм работы, что мы на данный момент и разглядим.

ПОДКЛЮЧЕНИЕ УЗО С ЗАЗЕМЛЕНИЕМ

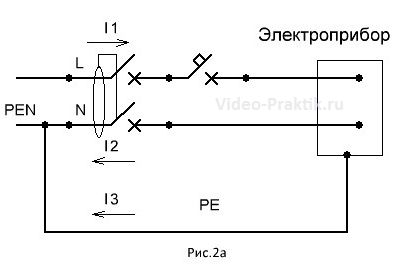

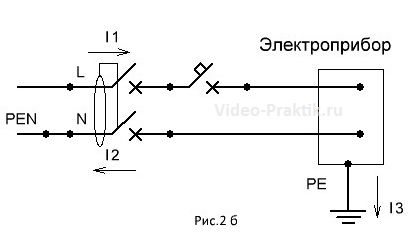

Набросок 2а объясняет принцип работ УЗО, присоединенного в однофазовую сеть с заземлением. Тут мы имеем систему заземления TN-C-S.

В этом случае при "пробое" на корпус сходу появляется ток утечки I3, который по проводнику PE минует наше устройство защитного отключения. Условие равенства втекающего (I1) и вытекающего (I2) токов нарушается, происходит расцепление вне зависимости от того было либо нет прикосновение к корпусу устройства.

В пригородных домах и на дачах может применяться система заземления TT, при которой PE провод подключается к персональному контуру либо штырю заземления. Принципных различий при подключении УЗО в данном случае нет (рис. 2б).

В окончании несколько пояснений.

Как вы увидели, на всех схемах указан автоматический выключатель. Он тут только так как всегда нужна защищать электрическую цепь (также и УЗО) от замыканий и перегрузок.

Защитных функций при возникновении на корпусе аварийного напряжения автомат не делает.

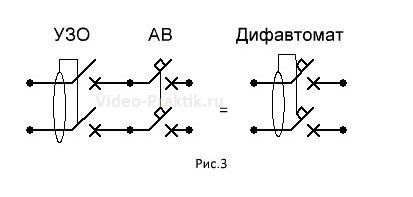

Есть дифференциальные (дифавтоматы) выключатели, вот их можно применять заместо "связки" УЗО-АВ (рис.3).

Кстати. Во всех прошлых схемах указан однополюсный выключатель, так как такая практика распространена более обширно. При желании можно применять двухполюсный: на разрыв не только лишь фазы (L), но и нуля (N) (рис.3 левая часть).

В данной статье рассмотрены общие принципы и схемы подключения к однофазовой сети устройств защиты. Но на их основании можно реализовывать любые проекты проводки – никаких принципных сложностей в этом я не вижу.

Последний вопрос: "Необходимо ли УЗО если есть заземление?".

Категоричного ответа дать нельзя. Но следует учитывать, что при наличии УЗО в аварийной ситуации цепь обесточивается. Если находится одно заземление, то, хоть разность потенциалов и уравняется, отключения может не произойти.

Естественно, если на корпус устройства "накоротко" замкнет фазный провод, по КЗ сработает автомат защиты. Если же утечка пойдет через какое- то сопротивление, то ток для срабатывания АВ возможно окажется недостающим.

• неизменный расход электроэнергии – вы длительно сможете гадать, откуда взялись завышенные показания электросчетчика;
• постепенный разогрев проводов, который может привести к пожару.

Не считая того, если сопротивление заземления по каким или причинам больше нормы, то эффективность защиты снизится. УЗО же способно выслеживать даже малозначительную утечку тока.

Таким макаром, даже при наличии заземления имеет смысл поставить УЗО.

© 2014-2022 г.г. Все права защищены.
Материалы веб-сайта имеют ознакомительный нрав, могут выражать мировоззрение создателя и не подлежат использованию в качестве руководящих и нормативных документов.

Схема установки УЗО в однофазовой сети с заземлением и без

При проектировании схем проводки в домах либо помещениях повышенное внимание нужно уделять безопасности применения электричества. На сей день это является неотклонимым ценностью, так как многие обладатели квартир и личных домов больше обращают свое внимание на безопасность. Конечно, некоторые электромонтеры могут в один глас гласить, что для безопасности хватает и автоматического выключателя, но это не совершенно так.

Защитные устройства

Автоматический выключатель (автомат) — это устройство, созданное для прерывания цепи при появлении в ней недлинного замыкания или значимой перегрузки по току. При ударе электрическим током человека такое устройство не среагирует, так как ток утечки маленький. Для обеспечения безопасности от ударов электрическим током применяются УЗО.

Устройство защитного отключения — это устройство, который предназначен для защиты человека от токов утечки. Например, если при эксплуатации устройство, который применяется без заземления, может в один момент пробить на корпус, то устройство защитного отключения одномоментно сработает и отключит электричество. Другими словами, УЗО создано для защиты человека от ударов электрическим током, которые могут появиться при оголении проводов.

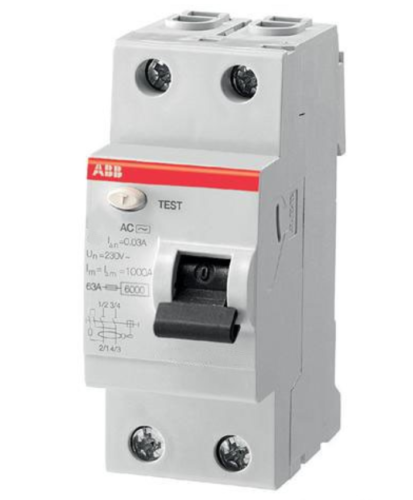

Устройство защитного отключения производства компании АВВ модели FH202-AC-40 на 63 А

Свойства УЗО

В наши деньки на электротехническом рынке представлено огромное количество защитных устройств и обусловиться с тем, какое устройство защитного отключения необходимо приобрести, является сложной задачей. Эти устройства могут работать как в однофазовой сети, так и с 3-мя фазами. Потому перед покупкой следует знать, в какую сеть устройство будет устанавливаться. Читайте также статью ⇒ Что такое УЗО.

По типу конструкции УЗО делятся на:

• электронные;
• электромеханические.

Необходимо отметить, что все производители УЗО, которые пользуются большой популярностью, изготовляют только электромеханические устройства.

Главным показателем, по которому выбирается устройство — это порог срабатывания, измеряющийся в миллиамперах. Зависимо от тока сработки УЗО выпускаются:

Как понятно, при ударе электрическим током, человек не в состоянии сделать отрывание уже при 30 мА, потому для бытовых критерий обычно используют УЗО с установкой 10 мА при условии, что устройство защиты устанавливается на один устройство (стиральная машина, душевая кабина). Если же к этой полосы будут подключаться розетки либо прочее оборудование, УЗО нужно устанавливать с током срабатывания 30 мА.

Устройства защиты, у каких порог срабатывания 100 мА и выше инсталлируются в щитах на всю проводку в целом. В домашних критериях такие устройства используются изредка.

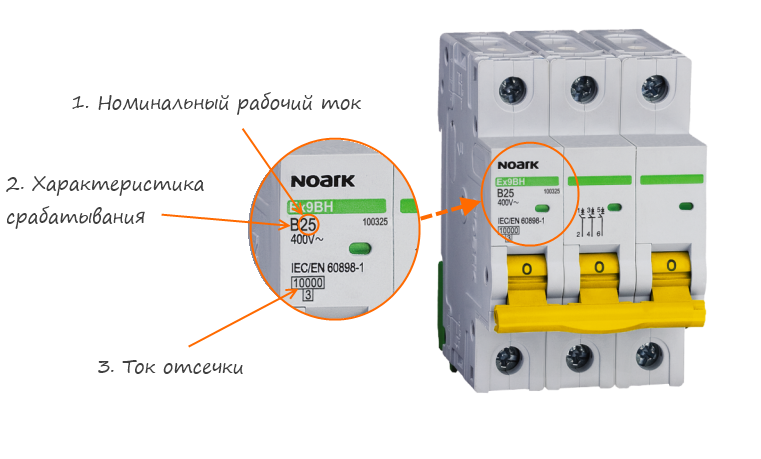

Вторым показателем, по которому выбирается устройство защиты — это номинальный ток. Этот параметр указывает, какую нагрузку может выдерживать данное устройство. В согласовании с этим параметром УЗО делятся на:

Для домашнего применения в большинстве случаев используются устройства защиты с номинальным током в 16 А. Это разъясняется тем, что при стандартном подключении применяются автоматы на 16 А. Это, обычно, наглядно можно узреть во всех высотных домах.

Совет №1: При проведении ремонта, конечно, можно установить автоматы и другого номинала, но при всем этом и номинальный ток УЗО также должен поменяется.

Некоторые электромонтеры прибегают к тому, что устанавливают УЗО с номиналом на порядок выше, чем у автомата. Это делается для того дабы, при нагреве проводки устройство защиты не перегревалось.

Как проверить устройство защиты на работоспособность?

При подключении устройства защиты нужно удостовериться в его работоспособности, так как зрительно это выполнить не может быть. Самым обычным методом является внедрение специальной кнопки, которая размещена на устройстве. Нажав ее, происходит имитация утечки тока (пробоя) и устройство должен среагировать на это мгновенно. Если же этого не происходит, означает, устройство защиты не работает и его нужна поменять.

Есть также и другие методы проверки устройства, такие как имитация пробоя. Но, исходя из убеждений своей безопасности проводить проверку таким методом не рекомендуется.

Совет №2: Если устройство не исправно, нужно обратиться в ремонтную службу для установки нового устройства — устройства защиты стоят не очень недешево.

Рекомендуется проводить проверку устройства приблизительно раз за месяц, так как безопасность главнее всего, тем паче что это займет менее 5 минут.

Схемы подключения устройств защитного отключения

Дабы установить УЗО, следует знать по каким схемам его можно подключить в сеть энергоснабжения.

Установка в однофазовой сети

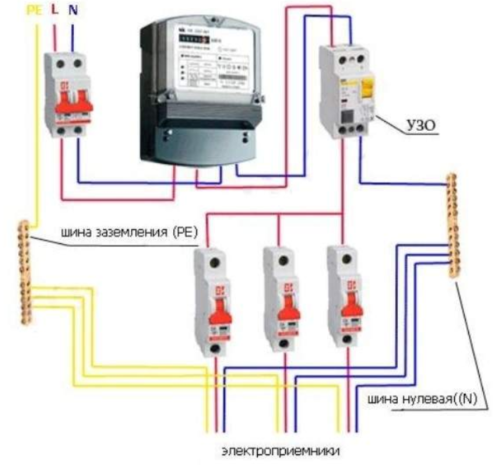

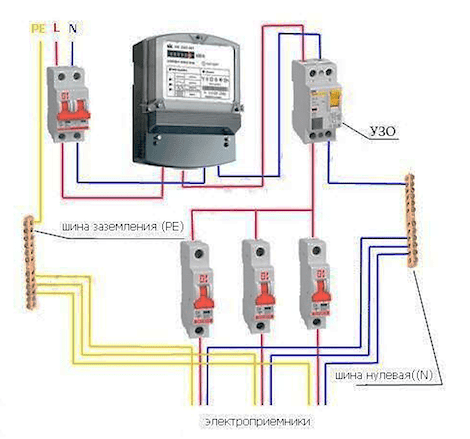

Схема представлена на рисунке ниже.

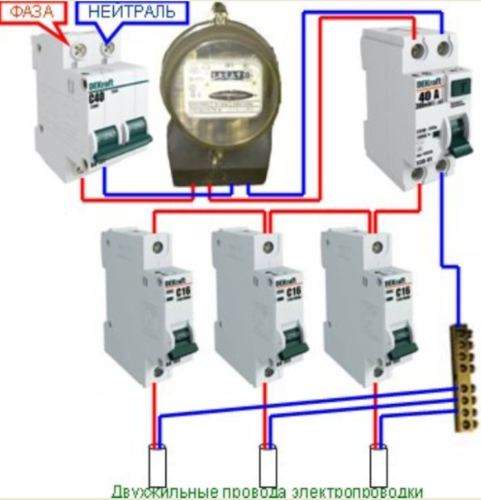

Схема подключения устройства защитного отключения к однофазовой сети не вызывает сложностей даже у не владеющих опытом людей

Эта схема одна из часто встречающихся. Ее нередкое использование разъясняется тем, что у большинства потребителей электрического тока находится однофазовая сеть. Также по таковой схеме, УЗО можно подключить даже без помощи других, при наличии малых познаний.

Установка УЗО в двухфазной сети

Схема приведена на рисунке.

Одноуровневая схема подключения устройства защитного отключения при условии отсутствия заземления

Отличие этой схемы от предшествующей заключается в отсутствии заземления. Такое подключение УЗО также можно нередко повстречать, так как схема ординарна в выполнении и достаточно малогабаритна. Применяется она как в домах, так и квартирах. Такую схему еще именуют одноуровневой, так как защита проводиться только устройством УЗО без заземления.

Установка УЗО для отдельных устройств

Монтажная схема показана на рисунке ниже.

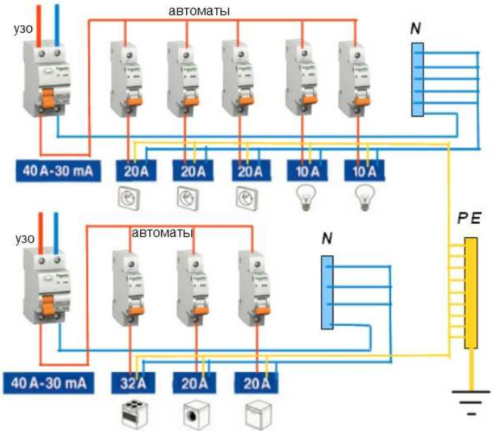

Схема подключения устройства защитного заземления для электроприборов при наличии заземления

Для огромных помещений с огромным количеством электроприборов, обычно, применяют подключение для отдельных устройств, другими словами установку 2-ух и больше УЗО. Это обосновано тем, что устройство устанавливается для тех энергопотребителей, которые больше всего могут пробивать изоляцию проводов. Такая схема может применяться в огромных домах, кабинетах, на производстве.

Установка УЗО в трехфазной сети

Схема подключения представлена на рисунке ниже.

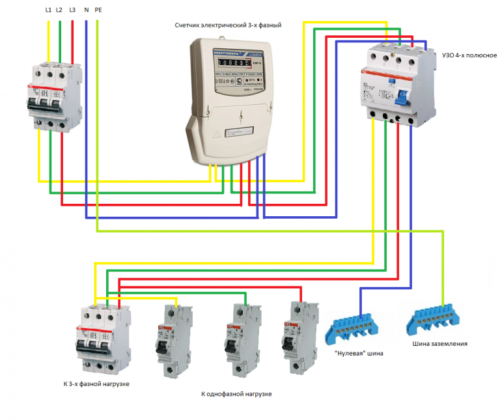

Схема подключения устройства защитного отключения, соответствующая для домашних и производственных трехфазных сетей

Такая схема подключения подойдет исключительно в тех местах, в каких имеется трехфазная сеть. Она применяется на производствах, и помещениях специального предназначения. Преимуществом таковой схемы подключения является ее простота.

Установка трехфазного УЗО в однофазовой сети

Схема подключения показана на рисунке.

Схема подключения УЗО с 4 полюсами для защиты однофазовой сети

Внедрение трехфазного устройства защиты отключения в однофазовой сети — явление очень редчайшее, но ее всегда стоит рассматривать, так как такая схема может также употребляться при временном подключении УЗО. На схеме показано, что заместо 3-х фаз в устройство подключается только одна. При таком подключении устройство также будет всеполноценно работать.

С заземлением и без, в квартире либо бане

При современном использовании электричества приборы УЗО просто нужны в быту. К примеру, для живущих в квартирах, защита пригодится в местах с завышенной влажностью. Обычно, этими местами является кухня и ванная комната. К примеру, на линию со стиральной машиной установка УЗО просто нужно.

Использование этого устройства также обосновано тем, что в большинстве квартир старенькой постройки отсутствует заземление. Потому использование УЗО в некоторых случаях — истинное спасение. При всем этом применяется схема подключения в двухфазной сети.

Также УЗО непременно инсталлируются при монтаже проводки для бани. Парная — это место с завышенной влажностью и использование защитного устройства для такового места излишним не будет. Для личных домов заземление доступней, потому УЗО подключается на пару с ним. Подключать устройство защиты можно по схеме подключения к однофазовой сети. Но для наибольшей защиты на баню устанавливают отдельный устройство с наименьшим порогом срабатывания.

Следует не упускать из виду один принципиальный момент, что этот устройство срабатывает лишь на покоробленную изоляцию, при маленьких замыканиях либо большенном перегреве сети УЗО может не сработать. Потому, дабы вполне обезопасить себя и близких перед этим устройством подключается автоматический выключатель.

Какое УЗО избрать для однофазовой сети

В таблице указаны устройства защитного отключения только те, которые пользуются огромным спросом. Эти фирмы-производители проявили себя из самой наилучшей стороны. В их качестве сборки и работоспособности не следует колебаться, так как эти устройства выполнены по европейским эталонам и с соблюдением всех норм и правил.

Ошибки при подключении

Более нередко допускаемой ошибкой при установке УЗО является подключение к нему нагрузки, с имеющейся в цепи соединением «нуля» и открытых токоведущих деталей установки или соединение с защитным нулевым проводом.

Часто неверно осуществляется запараллеливание нейтралей от разных УЗО со стороны их защиты, ведущее к отключению обоих устройств.

Подключение УЗО с заземлением

На данный момент, дабы обезопасить себя и саму постройку от возгорания, инсталлируются устройства защитного отключения (УЗО) в квартирах и пригородных домах.

Не считая этого, в жилых помещениях применяется огромное количество техники и устройств, работающих от электричества. Для обычной и неопасной работы установка таких устройств просто нужна. Для подключения аппарата необходимо соблюдать требования и правила, благодаря которым обеспечится надежная и бесперебойная работа УЗО.

Правила

На данный момент устанавливаться контролирующий аппарат может исходя из нескольких обстоятельств. 1-ая причина и наверное основная – это безопасность человека. По этой причине и было создано устройство, дабы избежать поражения током.

Животрепещущ данный момент для тех зданий, где имеются проблемы полосы. Более принципиальная причина – утечка тока, аппарат предутверждает ее. И еще одна причина – куцее замыкание, в процессе которого может возгореться проводка, и как итог пожар.

Как можно увидеть, предпосылки достаточно значимые и подключение устройства нужно, главное знать, как подключать УЗО с заземлением для безопасности и надежности.

• Такие устройства защитного отключения следует подсоединять после вводного устройства;
• Согласно нормам и эталонам, через УЗО должен перейти ноль и фаза, но здесь стоит учитывать, что выбирать необходимо ту электрическую цепь, которой в особенности нужна дополнительная защита;
• Если предусмотрен установка и установка УЗО, стоит позаботиться о особых технических элементах.

Принципиальные моменты

Для того дабы аппарат работал верно для каждой сети, подбирается соответственный вариант. Когда подключается УЗО к однофазовой сети с заземлением, можно совладать без помощи других, нужно просто соблюдать правила. Подключать устройство следует совместно с автоматами:

• Вероятен вариант подключения ко всей цепи аппарата, но здесь есть минусы. В случае, если произойдет поломка, осознать, где конкретно она случилась будет достаточно трудно. Не считая этого, когда устройство срабатывает, то электричество теряется, а в этом случае оно пропадет во всем помещении;
• Есть и другой вариант, когда автомат подключается на определенную сеть. В данном случае, если срабатывает аппарат, то электричество теряется лишь на определенном участке помещения. Этот вариант будет более дорогим, но если учитывать плюсы, то намного прибыльнее.

Если разглядеть 2-ой вариант, то здесь обеспечивается защита однофазовой и трёхфазной работы устройств, соединяется нулевая шина и земля. Здесь схема подключения УЗО в трехфазной сети практически не отличается от однофазовой системы, разница исключительно в количестве фаз.

При подключении однофазового УЗО электронного к двухпроводной сети, необходимо верно подключить нейтраль, не ошибиться с полярностью, так как совсем не сложно разрушить детали электронной схемы. На этих аппаратах предусмотрена кнопка «Т», которая помогает в процессе установки тестировать исправность.

Работает она следующим образом: если устройство находится под напряжением, зажимается кнопка и если не вышло отключения – это гласит о неисправности аппарата.

Если предстоит подключение трехфазного УЗО к четырехпроходной сети с общей нейтралью, нужно соблюдать полярность каждой фазы и нуля. При таком подключении к нечетным клеммам подключаются цепи входные, к четным соответственно — выходные.

Также такие аппараты подключаются к трем однофазовым сетям. Преимуществом данного подключения будет то, что одно устройство способно защитить 3 однофазовых электрических схем.

Аннотация подключения

Самое главный момент при установке – это схема подключения, так как создание цепи отличается от обычного. Также учитывается способ подключения и тип:

• Устройство имеет входные и выходные контакты. Когда осуществляется подключение необходимо держать в голове, что через аппарат должны идти и фаза и ноль.
• При установке нужно подключить предохранитель, с помощью которого обеспечится защита устройства и счетчика; Как уже говорилось, нужно позаботиться об установке автоматического выключателя. В случае если ток превзойдет норму, система отключится;
• На устройстве находится снизу и сверху особые клеммы для подключения с определенным обозначением. Если подключить не в ту клемму аппарат может сгореть. Обычно сверху расположены входные контакты, а снизу выходные. Следует управляться следующим принципом: верху подключаются провода, которые дают ток, а снизу те, что идут к устройствам;
• При подключении следует смотреть, дабы все устройства прилегали плотно, как в высшей части, так и в нижней, в ином случае произойдет нагрев;
• В большинстве случаев аппарат подключается там, где существует риск повреждения от тока. В жилых помещениях — это ванная комната и кухня, так как там завышенный уровень влажности;
• Все схемы подключения делятся на многоуровневый тип и с одним уровнем. Если предвидено подключение при многоуровневой защите, нужно провести четкие расчеты, при которых учитывается каждое устройство, работающее в сети. В случае ошибки подключения, система будет выключаться.
• Устройства нижнего уровня работать должны совместно с автоматом защиты. Подключение должно происходить таким макаром, дабы при перегорании 1-го аппарата, другие продолжали работу. При данной схеме подключения лучше доверить работу спецу.
• При типе подключения с одним уровнем можно установить защиту на всю проводку сходу либо для отдельной системы. Это тип просит правильной организации подключения и неотъемлемой частью выступает установка автоматического выключателя. Он предназначается для того дабы исключить риск замыкания. При установке на всю проводку, аппарат нужно располагать вблизи со счетчиком.
• Когда срабатывает устройство, выключается электричество. Воспрещается сходу включать устройство, нужно поначалу отыскать причину отключения. Не зная предпосылки, и при мгновенном подключении устройства приборы в помещении могут сгореть. Необходимо все вилки вытащить из розеток, выключатели привести в положение «выкл» и выключить всю технику. Когда такие манипуляции проделаны, можно запустить устройство, если оно работает причина в отдельном приборе. Когда не работает, неувязка может заключаться не в проводке квартиры, а в подъезде.

Если в процессе работы подключения УЗО с заземлением появились трудности, лучше обратиться к спецу за помощью.

Как избрать устройство

Существует выбор посреди устройств, которые отличаются не только лишь конструкциями, но и чертами.

Во-1-х, при выборе учитывается наличие полюсного элемента, осознать какое устройство нужно, до боли просто. При напряжении в квартире 220 В, нужно избрать УЗО с 2-мя плюсами. В случае, если напряжение добивается 380 В, необходимо дать предпочтение четырехполюсным автоматам, но их можно применять и при 220 В, только применяются не все плюса.

Во-2-х, защищенность. На данный момент можно приобрести отдельные устройства противопожарного трехфазного типа. Они являются самыми устойчивыми к огню, что, непременно, оказывает влияние на немаленькую стоимость.

В-3-х, мощность. Здесь учитывается количество применяемых устройств и техники, так как устройство должно просто выдерживать нагрузку. Автоматы есть следующей систематизации: то до 10 А – маломощные, до 32 А – среднемощные, если нагрузка предусмотрена больше 40 А необходимо получать массивные.

Также учитывается класс, он обозначает скорость срабатывания устройства. Отмечается S и G класс, они характеризуются как самые резвые.

Стоит учесть и метод сборки, существует два варианта: электромеханические и электронные. Разница в том, что электронные модели не будут работать без электропитания. Если пропадет фаза, устройство прекращает работу. А в случае электромеханических, такие модели не подключаются к сети, и если фаза либо ноль пропадет, работа продолжится.

Обычно в жилых помещениях тип тока переменный, здесь применяются устройства, которые имеют маркировку АС. Но если установка предстоит при неизменном типе, выбирается маркировка А, но она также подходит и к переменному.

Как можно увидеть, каждый шаг от выбора и до пуска устройства оказывает влияние на эксплуатацию. Если имеется малый опыт работы с данными устройства, можно с подключением совладать без помощи других. Но если эта сфера незнакома, лучше обратиться к спецам. Ведь от этого будет зависеть безопасность для человека и сохранность устройств.

Также стоит сказать, что УЗО может быть подключено к хоть какой сети, заземляющая она либо нет. Это связанно с тем, что устройство никаким образом не связанно с функциями заземляющих конструкций.

Оно может подключаться и работать с одно, 2-мя и 3-мя фазными проводами в кабеле. Потому установка таких защитных устройств допускается с заземлением и без, быстрее это личный выбор каждого человека. Но стоит осознавать, что эти две системы имеют различное предназначение и не связанны между собой.

Стоит держать в голове о том, что если устройство срабатывает не довольно легко его включить назад. Ведь оно устанавливается для того, дабы говорить о дилемме. Потому перед повторным пуском непременно отыскать причину, по которой сработало устройство. При работе нужно соблюдать все правила техники безопасности, ведь они относятся к небезопасным.
