В этой статье рассмотрен вопрос подключения УЗО к двухпроводной сети, без заземления. 2 главные схемы установки, 5 главных ошибок при эксплуатации изделия.
- Можно ли установить УЗО в двухпроводной сети?
- Непременно ли заземление для устройства защиты?
- Устанавливается ли 2 и поболее изделий в двухфазной сети?
- Может быть ли каскадное подключение реле защиты?
- Соединяются ли провода заземления и «нуля» в розетке?
Ответы:
УЗО – аббревиатура обозначающая устройство защитного отключения электричества. Его использование в электросети обеспечивает безопасность применения энергосистемы для юзера.
Устанавливается защита в однофазовую сеть без заземления? Ответ: да! Для неопасной эксплуатации этого устройства не непременно заземление. Это определяется по схеме подключения изделия расположенной на его корпусе. Разглядим принцип деяния и включение устройства в энергосистему.
Включение устройства в сеть необходимо создавать в согласовании со схемой, в неприятном случае не гарантируется корректная работа изделия и безопасность его применения.
2 шага подключения в однофазовой сети

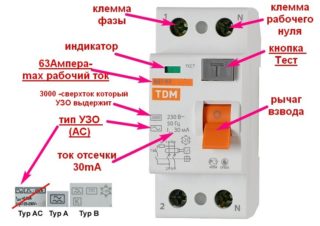

Устанавливаем изделие и смотрим 2 фото с примером. На корпусе имеются клеммы входа и выхода – «ноль» и «фаза». Понизу расположены клеммы выхода, для фиксации соответственных проводов юзера. Размещение частей подключения стандартно для электроприборов, гнезда контактов входа сверху, разъёмы выхода снизу. Предназначение клемм обозначено на корпусе литерами L и N. Клемма N(ноль) одна, от 2 до 6 клемм – это L(фаза). На лицевой панели есть кнопка ТЕСТ и контрольный световой индикатор.

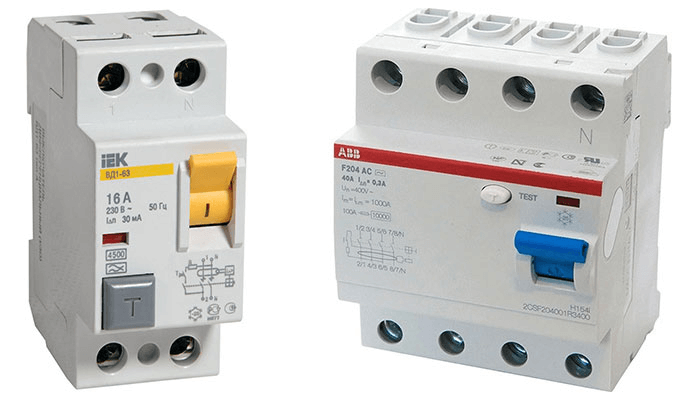

Устройство УЗО

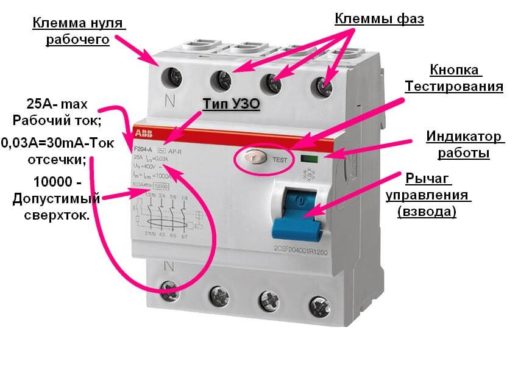

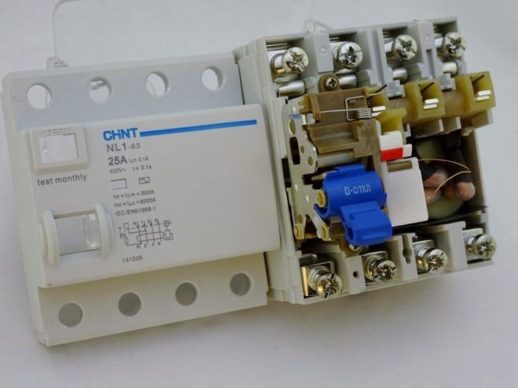

Ниже, на рисунке показано изделие со снятой крышкой. На крышке схематично изображена схема включения устройства в сеть. Сверху и снизу размещены группы клемм для присоединения проводов. Фиксация проводов в гнёздах разъёмов делается винтами.
УЗО со снятой крышкой
2 принципиальных момента — как подключить автоматы в щитке и устройство защиты без провода заземления

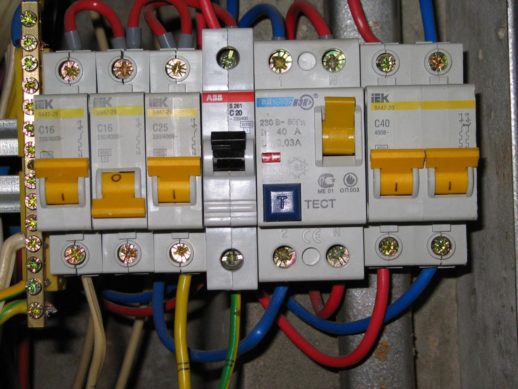

Изделие можно установить прямо в щитке, если на шине имеется свободное место для его крепления. Подключение делается по схеме на корпусе устройства.

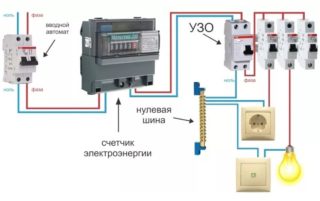

Подключение УЗО в щитке
На рисунке выше видно 2 увлекательных момента:
- Провод в синей изоляции «ноль» уходит на клеммную колодку, и далее на контакты потребителей.
- Красный провод – «фаза» подключается к группе автоматических выключателей, и к потребителю электроэнергии.

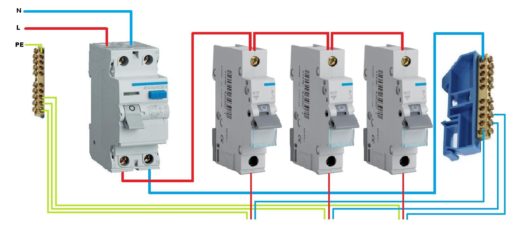

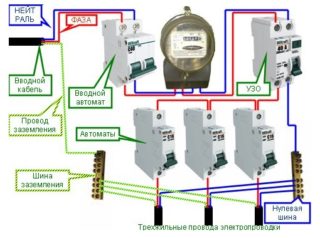

Направьте внимание на 2 принципиальных элемента на схеме. Заземление проведено через шину и выведено впрямую на токоведущий кабель. Провода «ноль» распределяются через клеммную колодку.

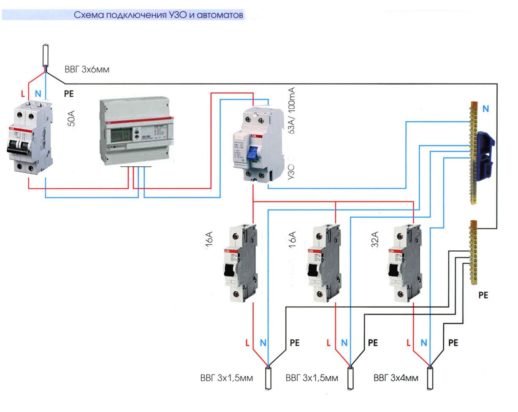

Схема подключения УЗО и автоматов
2 ответа о защите без заземления
Нередко появляется вопрос о способности установки УЗО в двухпроводной сети без заземления? Подключение заземление в данном случае проводится кроме устройства защиты.
Подробнее стоит тормознуть на определении схемы установки изделия. Одно либо несколько устройств защиты? Но в данном случае необходимо ориентироваться конкретно на способности и характеристики самой электросети. В ряде случае более хорошим будет схема с одним устройством. Но при большенном количестве потребителей либо для завышенной пожаробезопасности будет нужно ступенчатая схема, или подключение нескольких защитных устройств.
3 фактора, определяющие, работает изделие без заземления либо нет
Верный выбор схемы включения в сеть – это основной фактор, влияющий на работоспособность изделия. Оголённые концы провода в клеммах надёжно зафиксированы. Принципиально подключать провода в созданные для них разъёмы, обозначенные литерами на корпусе устройства. Принципиально учесть следующие причины:
- Осознание механизма работы. Это необходимо для выбора схемы включения в энергосеть.
- Выбор устройства по его техническим чертам, в согласовании с параметрами энергосети.
- Включение устройства в двухпроводную сеть без заземления, просит неотклонимой установки автоматических выключателей.
Работы по установке изделия проводятся при обесточенной сети, после подключения нужно проверить, верна ли установка. Для этого в устройстве есть функции тестирования и индикации. Кнопка ТЕСТ поможет проверить корректность подключения устройства.
Устанавливая электроприборы, соблюдайте технику безопасности!
2 момента работы в двухпроводной сети без заземления

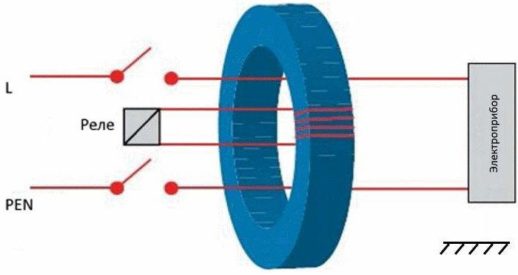

В двухпроводной сети через устройство проходят всего два провода: «ноль» и «фаза». УЗО выслеживает и ассоциирует характеристики тока на обеих. При возникновении неисправности в электросети характеристики тока меняются. После изменений значения тока, контакты размыкаются, отключая повреждённый участок.
УЗО в двухпроводной сети без заземления
Защита не сработает при пробое и попадании фазы на корпус и при утечке тока напряжением ниже порогового значения. Срабатывание защиты происходит только после замыкания сети.
К примеру, в работающей стиральной машине повреждена изоляция 1-го из токоведущих проводов, и этот участок соприкасается с корпусом. Металл корпуса стиральной машины проводит электроток, потому приближение к ней становится потенциально небезопасным, не говоря уже о её касании. При соприкосновении с её корпусом для вас угрожает удар током. Как раз тогда, защита размыкает контакт, отключая повреждённый участок и ограждая юзера от травм. По этой причине установка защиты в однофазовой электросети неотклонима, конкретно это изделие по мере надобности оградит вас от получения травм.
2 метода подключения стиральной машины без заземления при помощи У З О
В первом случае применяется дифференциальный автомат, внедрение в данном случае самого автоматического выключателя не непременно. Дифференциальный автомат совмещает его функции и защиту. Но в тоже время цена такового оборудования чуток больше чем УЗО.

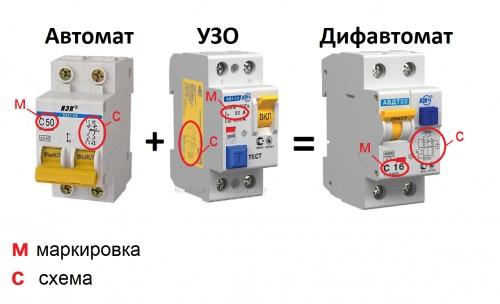

Дифференциальный автомат
Вторым вариантом будет установка защиты и автоматического выключателя, в данном случае электрическое оборудование займёт больше места, будет более массивным, но цена таковой схемы еще ниже.

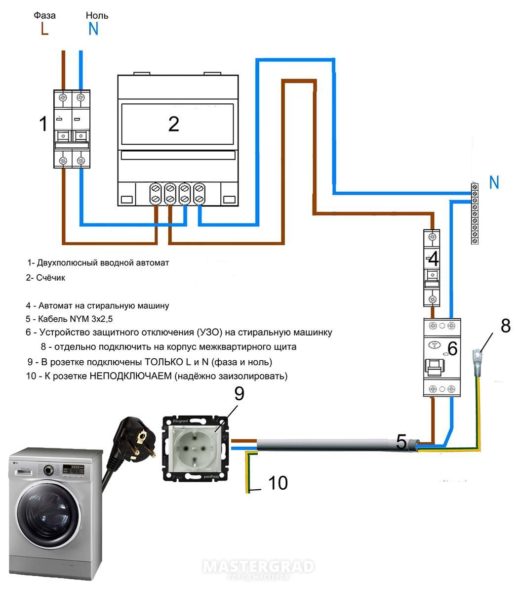

Подключение УЗО без заземления для стиральной машины
На примере показано подключение УЗО без заземления для стиральной машины. Легенда на схеме наглядно указывает, как его подключить.
5 ошибок при подключении У З О в однофазовую сеть
Чем грозят ошибки при подключении и эксплуатации устройства защиты? Это невыполнение собственных задач, отсутствие реакции на повреждения в сети и повторяющиеся неверные отключения её участков.
Ошибками при включении устройства в энергосеть будут:
- Соединение выходного провода «ноль» с проводом заземления.
- «Фаза» и «ноль» непременно подключаются через клеммы изделия, вывод «нуля» кроме УЗО приведёт к повторяющимся срабатываниям защиты.
- Нельзя включать в сеть перемычки между группами контактов «ноль» различных потребителей с отдельными защитными устройствами.
- Подключение проводов к непредназначенным для них клеммам, «фаза» – L, «ноль» – N.
- После отключения участка электросети нужно убрать неисправность повлёкшую отключение, а не включать УЗО опять.
Перечень не полный, здесь указаны только главные ошибки, допускаемые при подключении устройства в сеть и его эксплуатации. Более тщательно ошибки подключения описаны в видео.
УЗО ошибки при подключении
Не запамятовывайте тестировать устройства при их установке, в предстоящем, при замурованных в стенки проводах, распаечных и распределительных коробках работа будет затруднена.
2 схемы как подключить У.З.О. без заземления в квартире
Ответ на вопрос будет ли работать УЗО без заземления в квартире, довольно сложен. Ответить на него еще труднее, чем его установить. Это связано с тем, что в квартирах применяется как проводка с заземлением, так и без неё. Нередко без заземления встречается проводка в домах старенькой постройки.
Подключение УЗО без заземления
В таких квартирах подключение защиты особенных сложностей не вызывает, нужно только избрать более предпочтительную схему установки. Будет ли одно изделие на всех потребителей либо несколько устройств, с рассредотачиванием защиты. 1-ая схема проще, нужна установить одно УЗО и подключить его к автоматам выключения. 2-ая схема труднее в выполнении, но более предпочтительна в плане безопасности. Её плюсы:
- проще отыскать неисправность в отдельном участке сети, чем исследовать всю энергосеть на предмет пробоя либо повреждений;
- при аварийном выключении участка, остальная система электропитания продолжает работать.
Более распространённой для квартиры остаётся конкретно схема с одним изделием.
Схема подключения УЗО: в однофазовой и трехфазной сети с заземлением и без заземления
Уже много лет отлично применяется всеми известное защитное устройство УЗО (устройство защитного отключения). Такое устройство обеспечивает надежную защиту по электробезопасности личных домов и квартир от утечек тока.
Свое предназначение устройство делает только тогда, когда применяется заземляющий проводник. Если его нет, то внедрение такового устройства теряет какой-нибудь смысл.
Без заземления устройство защитного отключения не ощутит утечку тока на корпус какого-либо электроприбора при поломки и тем не отключится и не закончит подачу напряжения в полосы.
Инсталлируются они, как на вводе в дом либо квартиру, так и на отдельные полосы отведенного участка электричества, если это нужна.
Так как они инсталлируются в 1-но фазных и 3-х фазных сетях, конструктивно они отличаются количеством полюсов присоединения проводов.
Устройство защитного отключения защитит вашу проводку от токов утечки, но никак не защитит от перегрузки в сети и недлинного замыкания (КЗ). Потому предусматривается совместное внедрение устройства с автоматическим выключателем.
Ниже вы увидите схемы подключения устройств защитного отключения в однофазовой и трехфазной цепи в системе TN – С и TN – С – S.

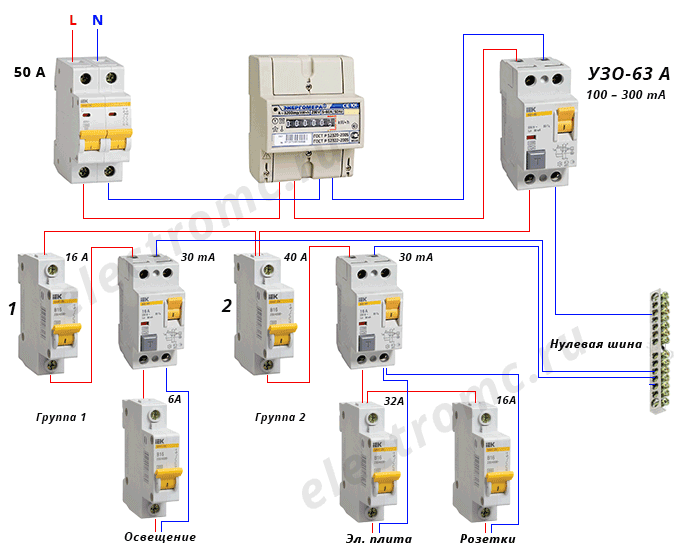

Схема подключения УЗО в однофазовой сети без заземления
Ниже вы видите схемы по системе TN – C. Такое подсоединение сейчас не животрепещуща, так как не применяется защитный проводник.
Есть два метода эксплуатации оборудования без заземления. Это метод с единой сетью и из нескольких субсетей.
С единой сетью применяется только один аппарат УЗО, а с подсетями устанавливают столько устройств, сколько предусматривается ветвей (линий).
Защитное устройство с единой сетью подбирается с учетом общей потребляемой мощности в квартире, доме. Определяют номинал и ток отсечки устройства.
Такую схему можно использовать там, где применяются малое подключение электроприборов к электроэнергии.
В случае, когда необходимо применять метод из нескольких субсетей, то применяется общее защитное устройство, а от него на каждую ветку (линию) инсталлируются дополнительные аппараты защитного отключения и потом автоматические выключатели (АВ).
Автоматические выключатели 1 и 2 (смотрите схему выше) можно не применять. Такие АВ применяются в особенных случаях.

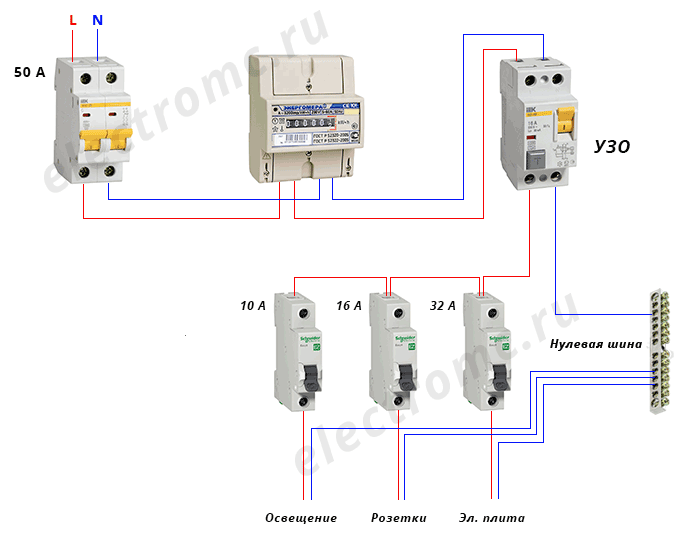

В конечном итоге выходит: напряжение подается на вводной АВ, проходит через счетчик, дальше фаза с нулем подключается к общему УЗО с током отсечки 100 – 300 mA, после фаза распределяется по группам на автомат 1 и 2, после этого фаза подсоединяется к групповым защитным аппаратам с отсечкой 30mA, а после них к автоматическим выключателям, которые защищают от КЗ и перегрузки каждую линию – освещения, розетки и другие полосы, которые применяются в квартире либо доме.
При помощи такового подключения мы сделали двойную защиту: пожарную – при помощи общего защитного устройства и от прикосновения – групповых защитных устройств.
Вывод.
Если сопоставить 1-ый метод и 2-ой метод применения, то с уверенностью можно сказать, что 2-ой метод более надежный исходя из убеждений пожарной угрозы и поражения человека электрическим током.
Стоит осознавать, что подсоединение УЗО в однофазовой сети без заземления не дает 100% гарантии безопасности.

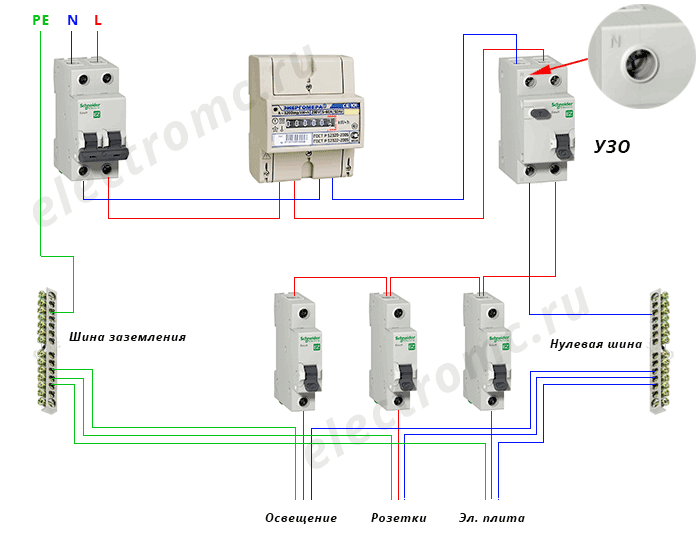

Подключение в однофазовой сети с заземлением – схема
По сути в 1-но фазной сети установка проводки необходимо проводить трехжильным проводом: фаза, нуль и заземление.
Таковой установка при предстоящей эксплуатации электроприборов дает надежную защиту от поражения человека электротоком и пожара в помещении. УЗО при таком методе подсоединения работает более эффективнее чем без заземления.
Направьте внимание – некоторые устройства защитного отключения имеют нулевую клемму слева, а не справа. Пример показан с устройством марки «Schneider-Electric» на картинке.
Ниже приведена верная схема подключения по системе TN – С – S.
- Провод РЕ – заземление;
- Провод N – нуль;
- Провод L – фаза.
Преимущество таковой схемы – возможность с сберегать свои средства на покупке материала, тут применяется только одно устройство защитного отключения, также простота монтажа.
Недочетом будет то, что при срабатывании защитного аппарата отключается вся квартира либо дом. Дабы это избежать необходимо установить групповые устройства защиты, которые были описаны в этой статье выше, но с заземлением.
УЗО в трехфазной сети – схема подключения
Механизм работы трехфазного УЗО вточности такой же, как и однофазового. Так как 3-х фазные устройства защиты выпускаются с большенными токами утечки, необходимо поделить 3-х фазную сеть на группы со своими 1-о фазными либо 3-х фазными (если нужно) устройствами защиты и автоматическими выключателями.
Групповые устройства защиты устанавливают на полосы, где подсоединяются массивные электроприборы либо таких электроприборов несколько, другими словами нагрузка на линию большая.
Есть огромное количество различных схем. Любая разрабатывается для данного помещения персонально зависимо от нужд.
В главном такие аппараты защиты используются в личных домах, дачах. В квартирах такие устройства использование не отыскали.

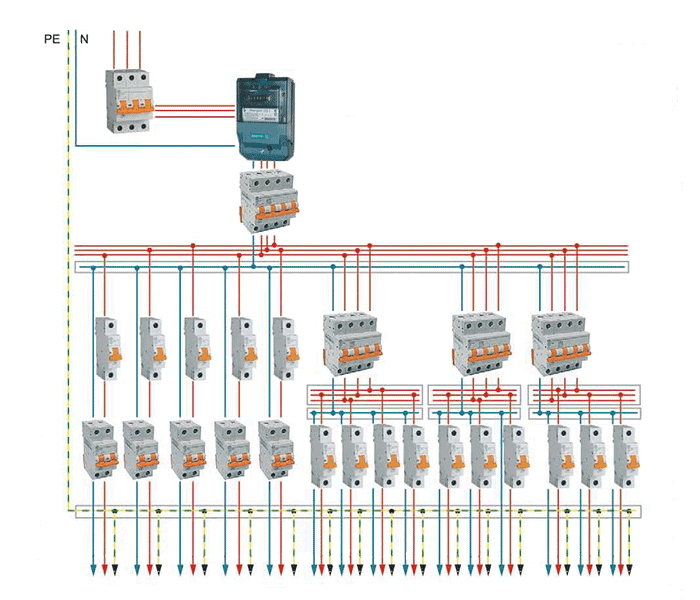

На картинке ниже вы увидите пример одной из огромного контраста схем подключения 3-х фазной сети.
Дополнительно поглядите видео о схемах подсоединения УЗО в трехфазной сети.
Верно разработанная схема подключения 1-о фазной либо 3-х фазной сети и грамотный установка проводки обеспечит вас надежной защитой от пожара и поражения электрическим током.
Как подключить УЗО с заземлением — схема для одно- либо трехфазной сети
При эксплуатации действующих электросетей принципиально побеспокоиться о безопасности обслуживающего персонала и пользующихся их услугами потребителей. Согласно требованиям ПУЭ это касается как однофазовых, так и трехфазных цепей, часто обустраиваемых в личных домах. Дабы уберечь юзеров от удара током, на потребительской стороне инсталлируются приборы, именуемые устройствами защитного отключения (УЗО). При всем этом принципиально знать, как подключить УЗО с заземлением в личном доме, не нарушая положений действующих эталонов.
Обобщенный взор на защиту
Безопасность оперативного персонала и юзеров электросетей получается из-за проведения следующих мероприятий:

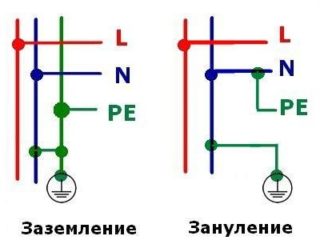

- заземление либо зануление (соединение с нейтралью) всех железных частей оборудования;
- организация повторного заземления методом обустройства отдельного контура;
- установка в нагрузочных цепях особо небезопасных комнат (ванных к примеру) устройств отключения типа УЗО.
Последний вариант допускается применять как в заземленных, так и в незаземленных электрических цепях.
При общем подходе к оценке средств защиты отмечается, что заземлять конструкции нужно для понижения угрожающего человеку потенциала до неопасного уровня. В отличие от них УЗО обеспечивает защищенность за счет моментального отключения сети при достижении токами утечки предельных значений. В технических свойствах этих устройств данный параметр относится к главным показателям эффективности функционирования.
Что собой представляет УЗО
В расшифровке аббревиатуры УЗО основной акцент делается на выключении, что показывает на кардинальный нрав защитных мер. Дабы осознать, как срабатывает этот устройство в небезопасной ситуации, следует ознакомиться с его устройством. Устройство УЗО состоит из следующих главных частей:
- дифференциальное устройство, в каком сравниваются втекающий и вытекающий токи;
- электронная схема, способная демонстрировать реакцию на их дисбаланс;
- исполнительный модуль, оформленный в виде контактора, отключающего электросеть от потребителя.
Принцип защитного деяния УЗО основан на особенностях его конструкции, позволяющих оценивать величину утечек на землю и одномоментно демонстрировать реакцию на них. За счет высочайшей скорости обрыва соединения с действующей сетью величина тока в нагрузке не успевает достигнуть критичных значений.
Классические схемы подключения УЗО
В электрических сетях бытового предназначения с установленными в них розетками и осветительными устройствами используются УЗО без заземления, что типично для системы защиты TN-C. В согласовании с особенностями ее функционирования от станционного оборудования до потребителя проводится линия, в какой предусмотрен только совмещенный проводник PEN. Обычно, разделение его на защитную шину PE (к ней подсоединяется заземляющий контур) и рабочую N в многоквартирных домах не делается.
Традиционная схема УЗО без заземления
Обычно устройства УЗО врубаются в незаземленные сети бытовых потребителей, электропитание в каких скооперировано средством двухпроводной полосы. Все что они гарантируют – это ее отключение в случае превышения током утечки допустимого значения (30 мА, к примеру). Такие защитные коммутации, как отключение сетевого питания при перегрузке либо маленьком замыкании, эти приборы обеспечить не в состоянии. Потому схемы подключения УЗО в однофазовых сетях подразумевают непременное наличие в них автомата защиты от КЗ и перегруза.
Спектр токов, на которые рассчитывается автоматический выключатель, подбираются персонально для каждой определенной нагрузочной полосы. Совместная работа этих 2-ух устройств гарантирует надежную защиту человека от больших напряжений в бане, к примеру. Сразу с этим их использование позволяет уберечь эксплуатируемую в современной квартире домашнюю технику от выхода из строя. Достаточно нередко автоматический выключатель вкупе с УЗО подменяют дифавтоматом, который содержит в общем корпусе сходу оба устройства.
Групповая и многоступенчатая защита
При так именуемом «групповом» включении УЗО на выделенную линию ставится отдельное устройство с автоматическим выключателем либо дифавтомат. В данном случае любая из присоединенных к сети групп нагрузок обслуживается независимо от других, что увеличивает избирательность защитных функций. В конечном итоге безопасность использования бытовыми устройствами в каждой из комнат приметно увеличивается.

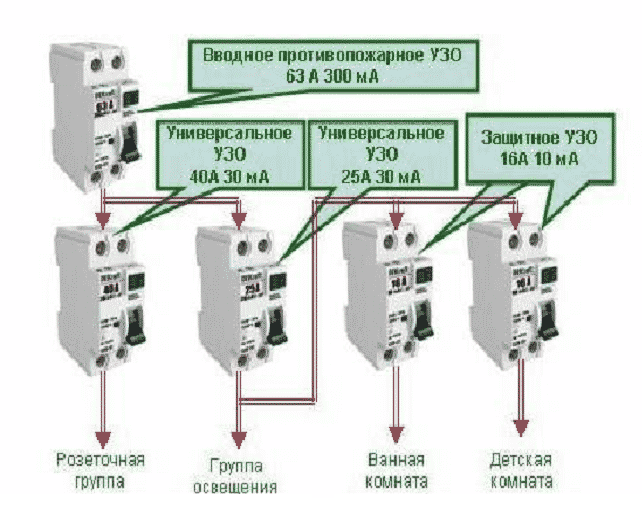

Огромную защищенность дает ступенчатая схема, при которой группа нагрузок подключается к сети через очередное аналогичное устройство (оно образует вторую ступень). Внедрение этих систем позволяет повысить надежность защиты в сопоставлении с традиционной. Но из-за трудности выполнения и технической избыточности в быту они используются очень изредка.
Подключения УЗО в сети с заземлением
Типовая схема подключения УЗО в однофазовой сети с заземлением строится по этим же правилам, согласно которым оно устанавливается сходу за счетчиком энергии. Отличие состоит в наличии в ней отдельной шины, прокладываемой в обход комплекта защитных устройств. При всем этом надежность срабатывания каждого из устройств приметно увеличивается за счет значимых по величине утечек по цепи «фаза – корпус оборудования – земля».
Особых операций для обустройства защиты в данном случае не нужна. При наличии защитного контура в личном доме, к примеру, заземлить действующую электросеть с УЗО не составит труда. Для этого следует выполнить расщепление на главной заземляющей шине (ГЗШ), а потом оформить отвод от PE проводника.
Какая схема лучше
При оценке рассмотренных схем исходят из того, какой уровень безопасности обеспечивает любая из них. Для решения этого вопроса будет нужно сопоставить их не только лишь по эффективности защиты, но и по затратам на реализацию. После внимательного исследования можно выполнить следующие выводы:
- При ограниченном числе линейных потребителей применяется простой набор устройств, состоящий из 1-го УЗО и стоящего за ним линейного автомата.
- В случае разветвленной сети из одно- либо трехфазных нагрузок лучше групповое включение.
- При больших требованиях к безопасности допускается использовать ступенчатое подключение защитных устройств.
Последний метод оптимален для личного дома.
Перед тем как подключать УЗО без заземления в личных домах, схему его коммутаций следует кропотливо изучить. В данном случае самый надежный вариант – внедрение многоступенчатых систем из нескольких устройств с различными значениями токовых утечек.
Современные дачные постройки отличаются развитой системой электроснабжения с неплохой защищенностью от поражения током благодаря наличию повторного заземления. Потому в них используются облегченные схемы, предполагающие внедрение универсальных УЗО на токи утечки до 30 мА (для отдельной защиты водонагревателя, к примеру). Но в большинстве случаев предпочтение отдается типовым дифференциальным устройствам, рассчитанным на подобающую отсечку по перегрузкам.
К соответствующим ошибкам относят нарушения в выборе уровня установки УЗО, когда его включают в цепи с некорректно подобранными токами утечки. Дабы избежать нарушений правил подсоединения подводящих и отводящих проводников, при их коммутации руководствуются схемой на корпусе устройства.
