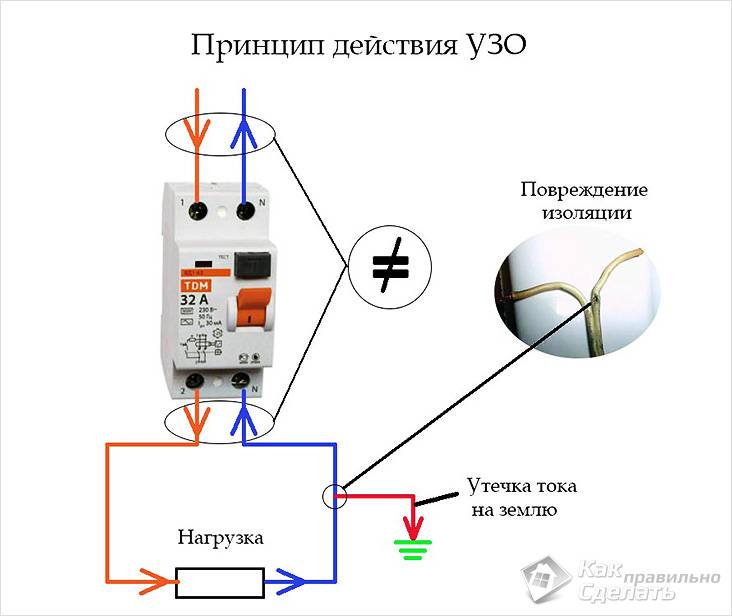

Устройство защитного отключения (УЗО) делает функцию защиты человека от поражения электротоком при неисправном электрическом оборудовании либо прикосновении к частям электроустановок находящимся под напряжением. УЗО предутверждает пожары и возгорания, которые могут быть вызваны токами утечки и замыкания на землю.

Как верно подключить УЗО

Схема подключения УЗО выбирается раздельно для каждой электрической сети. Подключение должно производиться таким макаром, дабы оно размещалось очень близко к вводу электрической сети. В таком случае обеспечивается надежная защита сети от вероятных утечек тока в землю. Определенная схема подключения определяется на месте, дабы учитывать все характеристики данной сети, мощность подключаемых устройств и другие.

Методы подключения разделяются на два вида:

Экономный метод – это когда на всю электрическую сеть установлено одно защитное отключение. При таковой установке, если сработает УЗО будет отключена вся электрическая сеть, ток утечки не должен превосходить 30 мА. Могут появиться трудности с четким определением места поломки.
В большинстве случаев применяют другой метод. Тут устройства защитного отключения устанавливают на каждую линию персонально. Во время срабатывания отключается только покоробленная линия. Недочетом этого метода является высочайшая себестоимость, нужна еще больше свободного места в электрощите либо, вообщем, отдельного щитка, располагаемого в квартире.

Различные виды УЗО имеют и свои особенности при подключении. Все УЗО по своим типам делятся на однофазовые, двухфазные и трехфазные, имеющие разные схемы подключения. Разглядим на определенных примерах, как подключаются однофазовые и трехфазные устройства.

Схема включения УЗО однофазового, обычно, содержит в себе разбитые нулевую и заземляющую шины. При таком варианте его устанавливают за вводным автоматическим выключателем. Потом, после дополнительно устанавливают автоматические выключатели, использующиеся для защиты и коммутации отдельных шлейфов.

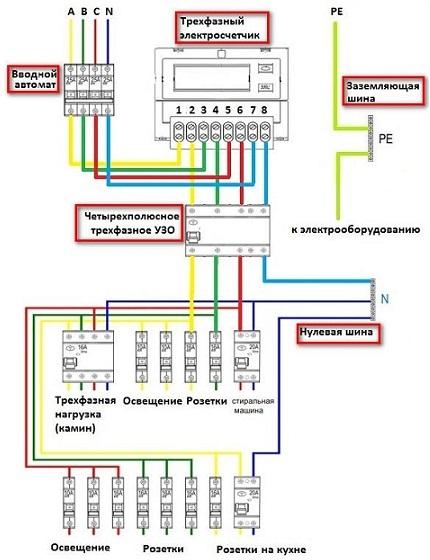

При использовании схемы для трехфазных УЗО обеспечивается одновременная защита однофазовых и трехфазных потребителей. Нулевая и заземляющая шины в этой схеме совмещаются. Счетчик электроэнергии при таком подключение устанавливается между устройством защитного отключения и вводным автоматическим выключателем.

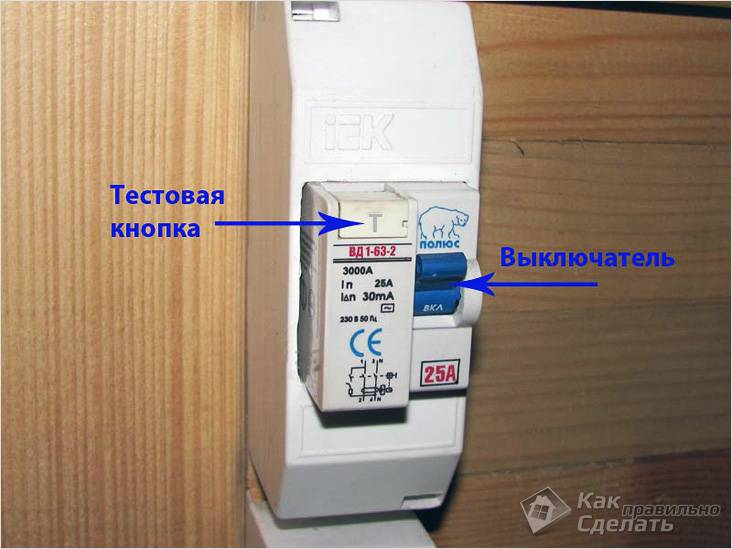

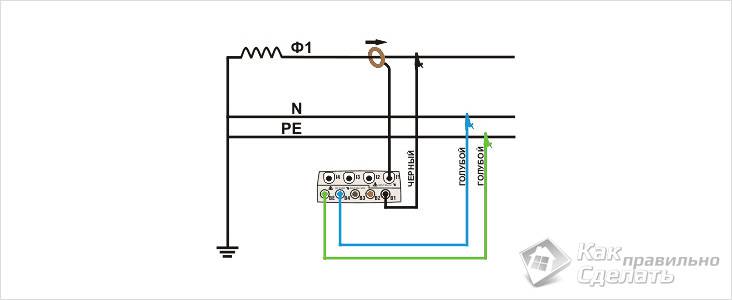

Нужно каждый месяц инспектировать работоспособность УЗО. Самый обычной метод – надавить кнопку «тест», расположенную на корпусе устройства. Такую проверку в состоянии сделать обыденный юзер, без квалификации. Более суровая проверка – пробная утечка тока – довольно непростая и проводится только квалифицированным спецом.

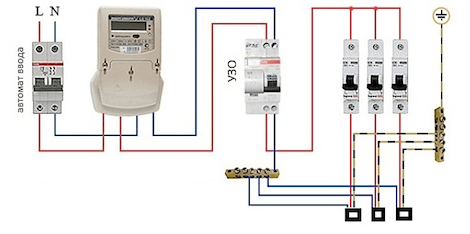

Схема включения УЗО в однофазовой сети

В стандартных квартирах, в самом начале электрической сети перед электросчетчиком устанавливается вводный двухполюсный автомат. Его мощность выбирается зависимо от суммарной нагрузки и в среднем составляет от 32 до 40 ампер. Фазный и нулевой провода заводятся в надлежащие клеммы электросчетчика, после которого устанавливается противопожарное УЗО на 100-300 мА, реагирующее на утечку тока и обеспечивающее защиту всей проводки.

Схема подключения водонагревателя

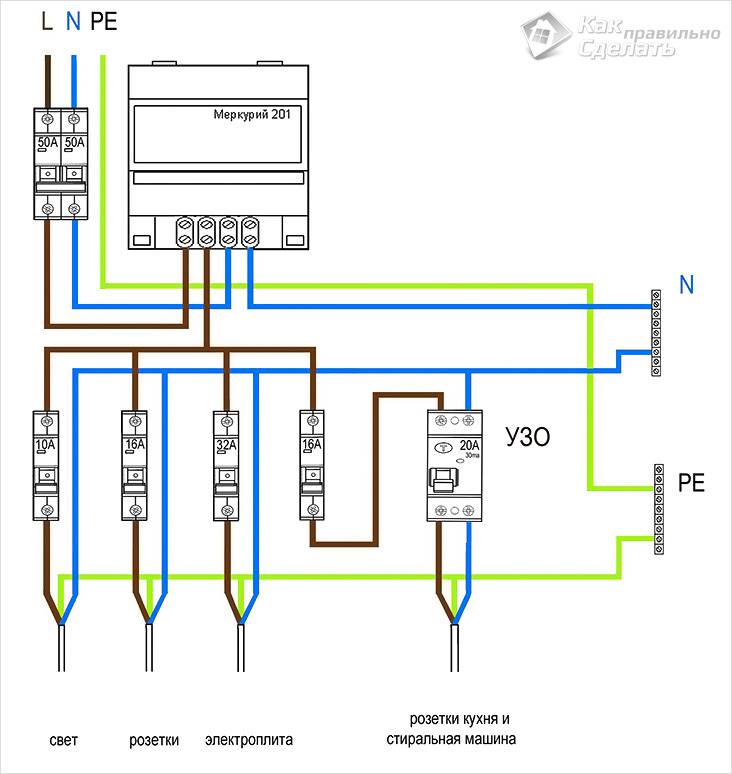

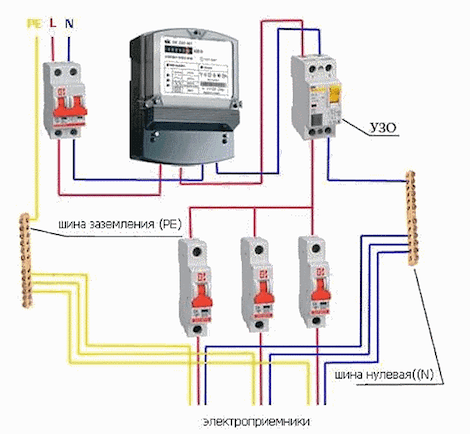

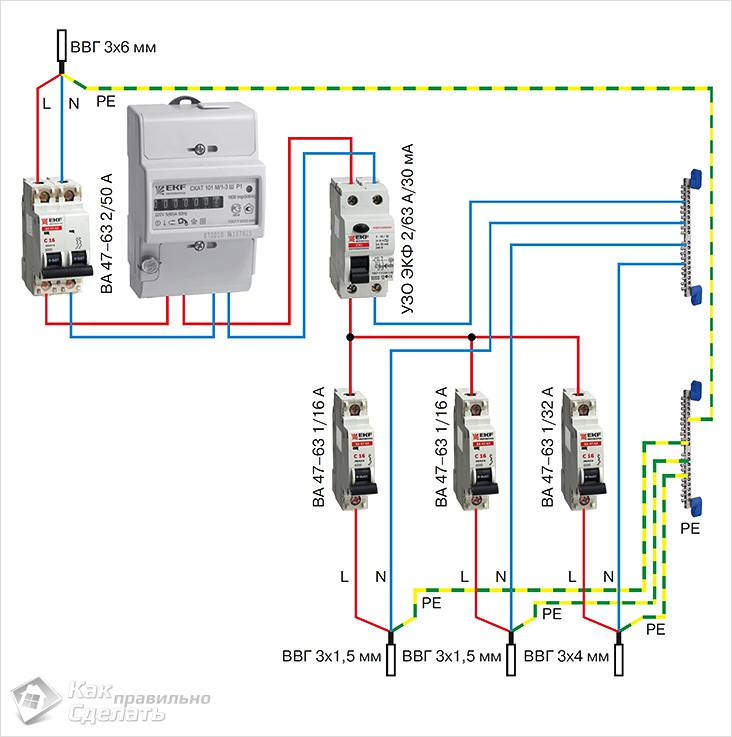

Обычно, подключение УЗО к однофазовой сети осуществляется в нескольких вариантах, зависимо от определенных критерий эксплуатации. Одним из них является схема с общим защитным устройством (рис.1), используемая для защиты всей электрической сети. Установка УЗО осуществляется на отрезке между вводным автоматическим выключателем и автоматами, защищающими отдельные полосы. Таким макаром, обеспечивается защита сходу всей сети.

Фазный провод L, обозначенный красным цветом, подключается к однополюсным автоматам, а после них идет к нагрузкам. Нулевой провод N имеет голубую расцветку. Из нулевой клеммы УЗО он идет к общей шине, с которой делается разводка ко всем нагрузкам. Желтоватым проводом является заземление, присоединенное к общей шине и не затрагивающее саму схему однофазовой сети. С этой шины провода идут к заземляющим контактам розеток и электрического оборудования.

Данная схема считается более обычный и дешевенькой, но место утечки тока бывает очень тяжело найти. При попадании фазы на корпус устройства электричество вполне отключается. Необходимо затратить достаточно много времени, дабы найти и убрать неисправность.

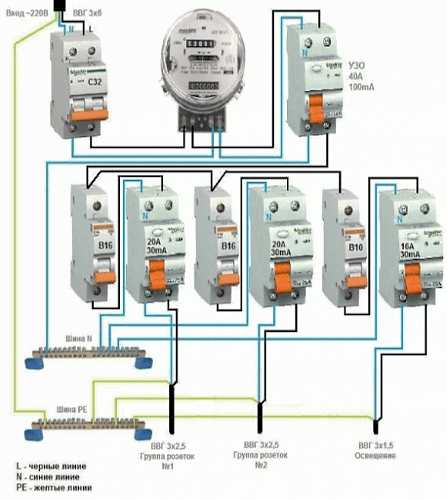

Потому в квартирах и личных домах, где применяется много домашней техники и оборудования, установка УЗО осуществляется на отдельных линиях, к каждой из которых подключено определенное количество потребителей (рис.2). Данная схема довольно популярна, так как обеспечивает защиту всех линий. Неважно какая неисправность вследствие утечки тока просто находится, так как отключается только один участок сети.

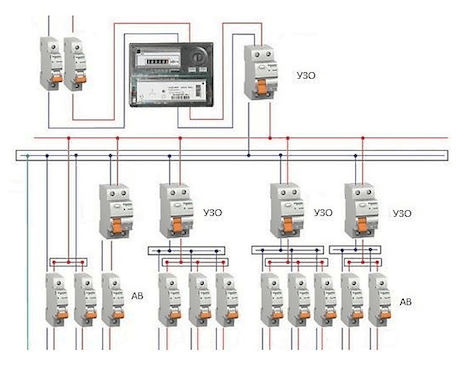

Еще одна действенная схема, схожая на предшествующую (рис.3), кроме дополнительного защитного устройства, установленного на входе. Оно устанавливается в тех случаях, когда не обеспечена защита всех линий. Данная схема производит селективное отключение при наличии нескольких УЗО, когда должно сработать только одно из них. Ток утечки входного устройства должен быть выше, чем у других и составлять не ниже 100 мА.

В схожих схемах у защитных устройств инсталлируются разные задержки отключения. Значимым недочетом такового подключения считается высочайшая цена, также непростая схема подключения автоматов и УЗО в щитке, размеры которого существенно превосходят стандартные конструкции. Номинал автоматических выключателей должен быть на одну ступень ниже, чем у защитных устройств. При очень огромных токах утечки они тоже могут сработать, обеспечивая тем дополнительную защиту.

Схема подключения домофона

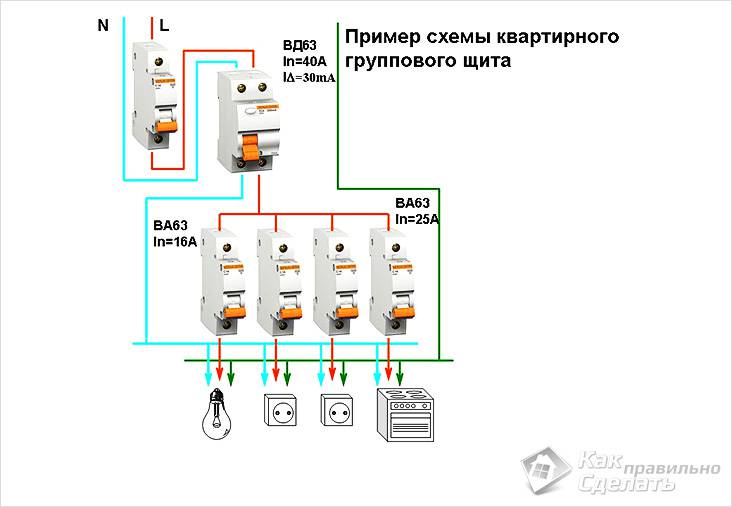

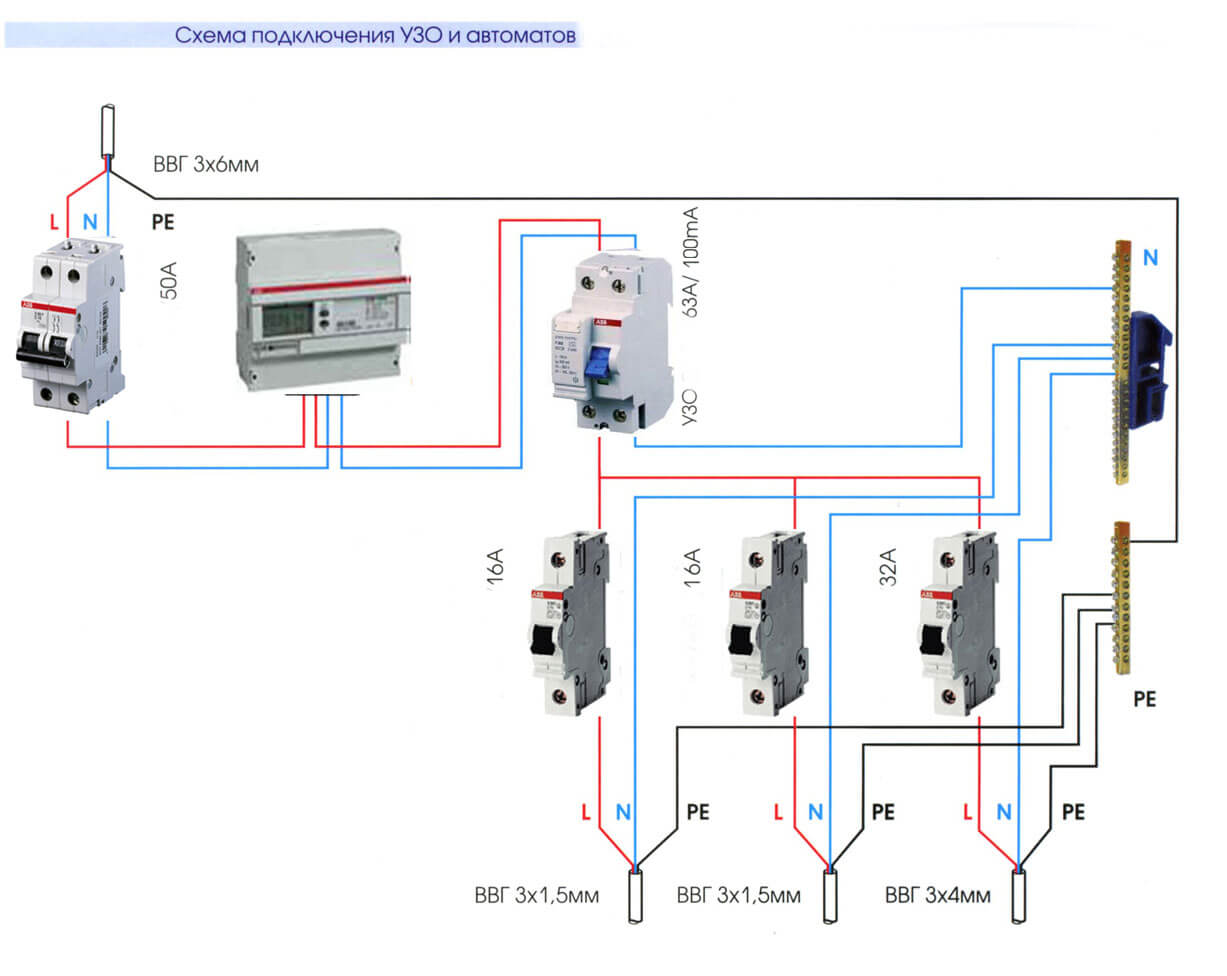

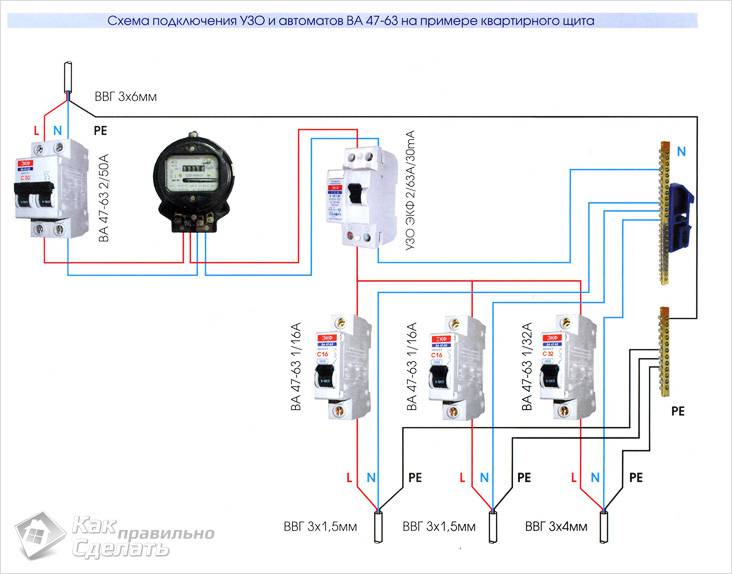

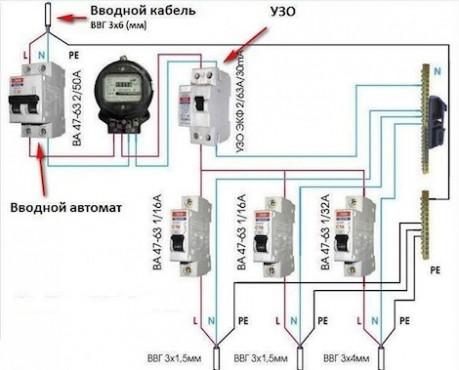

Подключение УЗО и автомата схема

Перед подключением защитных устройств должна быть составлена подготовительная схема щитка с УЗО и автоматами, позволяющая более правильно расположить все приборы в ограниченном пространстве. Благодаря модульным конструкциям, все современные приборы просто инсталлируются на DIN-рейку. Это намного упрощает и ускоряет монтажные работы. После размещения осуществляется подключение и установка УЗО и автоматов по схемам которых были разработаны заблаговременно.

На входе в щиток осуществляется установка двухполюсного автоматического выключателя. Этот устройство обеспечивает защиту электросчетчика от маленьких замыканий и перегрузок, обесточивает сеть перед электромонтажными работами. Более принципиальной функцией входного автомата является ограничение наибольшей мощности употребления. Установка входного автомата делается на верхнюю DIN-рейку.

Дальше, схема соединения УЗО и автоматов подразумевает подключение электросчетчика. Под его нижней крышкой размещена контактная группа. На внутреннюю сторону крышки нанесена схема подключения. Также ее можно отыскать в аннотации по эксплуатации. Провода подключаются к подходящим гнездам и закрепляются прижимающими винтами. Корректность подключения необходимо инспектировать сходу, так как после опломбирования счетчика свободного доступа к контактам уже не будет.

После чего осуществляется подключение УЗО в щитке. Провода подводятся к маркированным контактам, любой из которых имеет свое назначение. На верхнюю группу подается входящее напряжение, а с нижних контактов провода идут к автоматам, установленным на линиях и дальше конкретно к электроприборам. При подключении должна соблюдаться полярность, другими словами фазные и нулевые провода подводятся к контактам конкретно фазы и нуля.

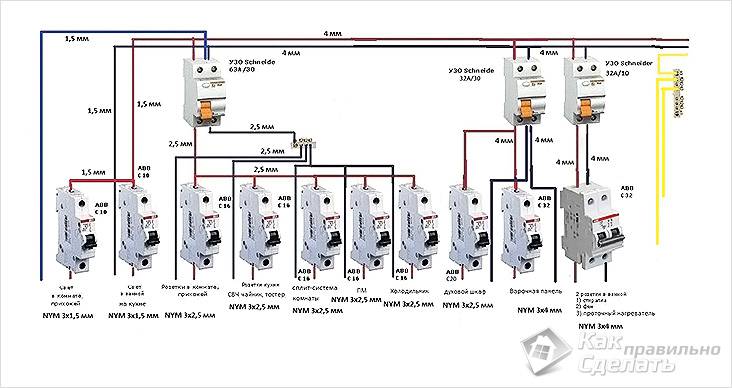

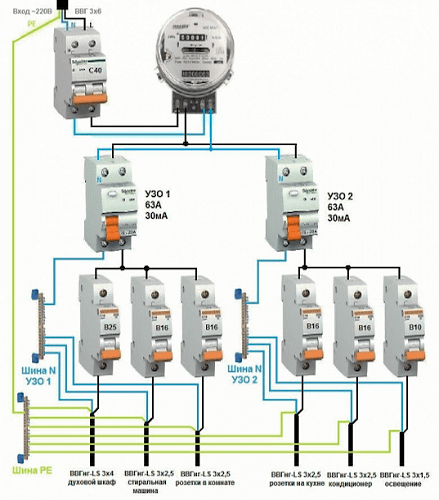

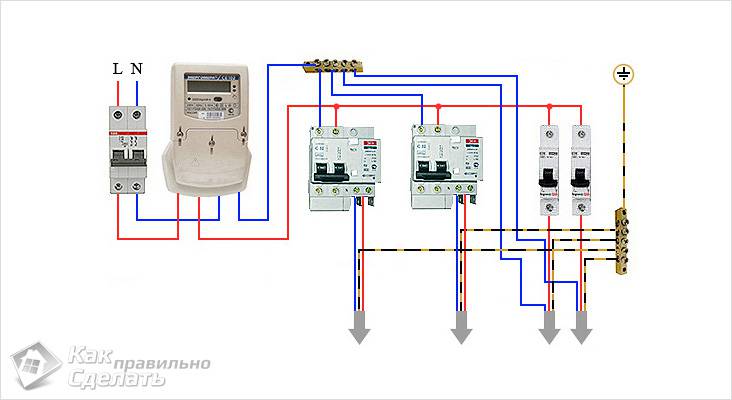

Подключение нескольких УЗО

Достаточно нередко при использовании огромного количества сильной домашней техники и оборудования, применяется схема УЗО с несколькими защитными устройствами. Они защищают все отходящие полосы, на которых размещены приборы с приблизительно одинаковой мощностью.

Конкретное подключение осуществляется следующим образом:

Фазный и нулевой провода, выходящие с электросчетчика, расползаются по своим фронтам и подключаются к верхним контактам каждого УЗО.
После чего фазные провода, выходящие из защитных устройств подключаются к подходящим автоматическим выключателям, размещенным на защищаемых линиях.
Все нулевые провода концентрируются на отдельной шине, относящейся к определенному защитному устройству.
Нулевые провода различных групп не должны соединяться между собой. В некоторых схемах может устанавливаться УЗО однополюсное, без клеммы под нулевой провод.

Установка нескольких защитных устройств значительно понижает возможность неверного срабатывания. При появлении токовых утечек отключаются не все потребители, а только отдельные группы либо часть этих групп, присоединенных к общему УЗО. Единственным недочетом данной схемы являются значимые вещественные издержки, связанные с установкой дополнительного защитного оборудования.

Схема подключения стабилизатора напряжения

Установка УЗО в квартире своими руками

Главные правила подключения УЗО рассматривались выше. Остается только направить внимание на установку дополнительных защитных устройств на участках с высочайшей вероятностью токовых утечек. Прежде всего, это стиральные машины, электрической плиты, ванны и другое оборудование.

Конкретное подсоединение УЗО и автоматов осуществляется в следующем порядке:

Прежде всего необходимо обесточить электрическую сеть и проверить отсутствие напряжения мультиметром либо индикаторной отверткой.
Место установки определяется заблаговременно. Обычно защитное устройство устанавливается на участке между электросчетчиком и автоматом локальной сети.
На вводе в квартиру устанавливается общий автоматический выключатель, защищающий электросчетчик и УЗО от перегрузок и маленьких замыканий.
После чего осуществляется подводка и соединение проводов в клеммах, расположенных в верхней и нижней части устройства. Схема подключения наносится на переднюю панель, что упрощает установка.

Читайте по теме: Кг силовой медный кабель гибкий

Про непременное соблюдение полярности отмечалось ранее. Дабы избежать неурядицы, клеммы обозначаются маркировкой: L – фаза, а N – ноль. После того, как установка УЗО своими руками выполнен и все подключения завершены, проверяется его работоспособность. Для этого впереди размещена кнопка ТЕСТ, при включении которой исправное устройство сработает и отключит подачу напряжения.

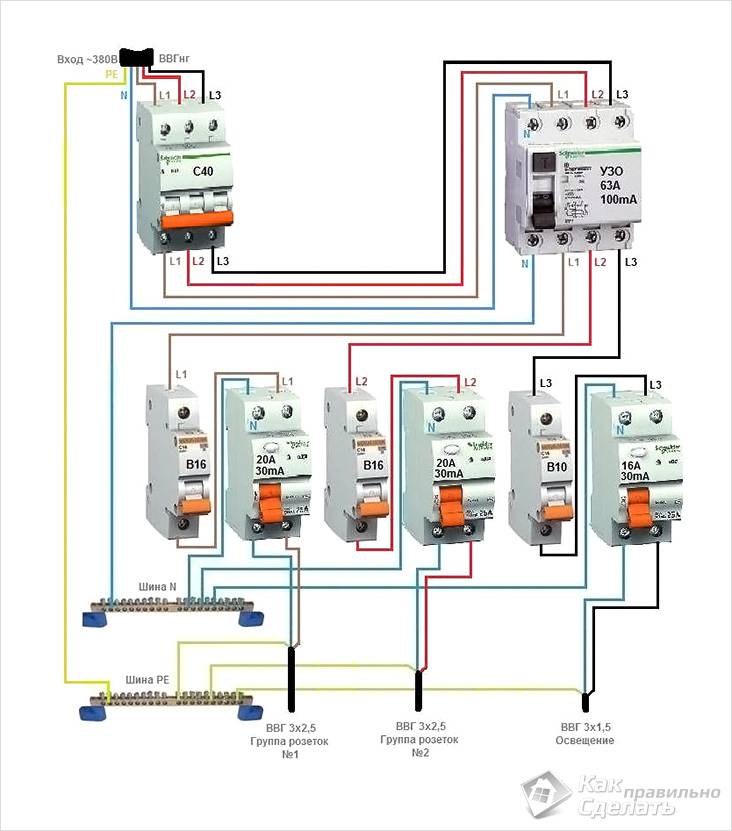

Как верно подключить УЗО в личном доме

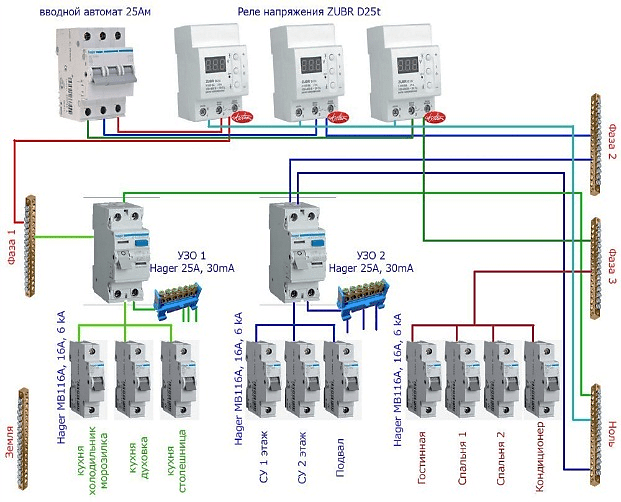

Если в квартире используются только однофазовые УЗО, то в личных домах могут употребляться и трехфазные защитные устройства. Тут есть свои особенности в связи с большой площадью помещений. Прежде всего для обеспечения обычной жизнедеятельности нужна больше бытовых устройств и оборудования, что значительно увеличивает возможность утечки тока, перегрузок и маленьких замыканий.

Потому схема подключения УЗО на даче и в личном доме имеет свои особенности, так как многие объекты построены из дерева, повышающего опасность возгораний и пожаров.

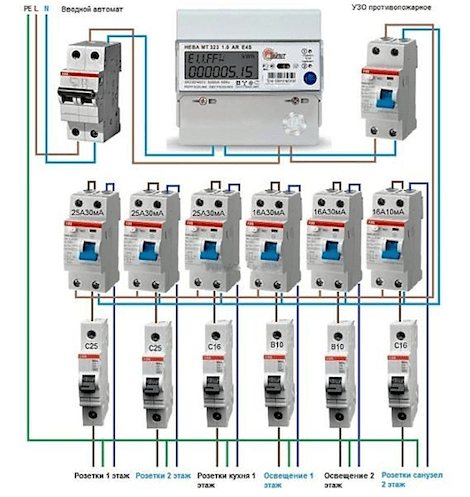

Многие хозяева пользуются трехуровневой защитой. Сначала устанавливается противопожарное УЗО, номиналом 80-300 мА. На среднем уровне применяются устройства номиналом 30 мА, для защиты отдельных участков. На самом нижнем уровне применяются УЗО для малых токов, номиналом 10 мА. Уровень защиты будет существенно выше, если к объекту подведено и установлено заземление.

Как верно подключить УЗО

Если в вашей квартире имеется огромное количество домашней техники, тогда для вас в неотклонимом порядке следует установить таковой аппарат, как УЗО. По другому вся домашняя техника будет находиться под большой опасностью. В статье мы разглядим как верно подключить схожее устройство и автомат в квартире и личном доме, продемонстрируем схемы, фото и видео аннотации.

Для чего нужен

Установка таких устройств нужен по нескольким причинам. Приемущественно, он был разработан для защиты. Отчего? Во-1-х, УЗО защищает людей от поражения их током, в особенности в тех случаях, когда в электроустановке есть неисправности. Во-2-х, устройство срабатывает и отключает ток из-за случайного либо неверного соприкосновения с токоведущими частями электроустановки, на случай когда происходит утечка тока. И, в-3-х, предотвращается воспламенение проводки в случае замыкания. Как видно из перечисленного, этот автомат по сути делает самую важную функцию.

УЗО

Сейчас можно повстречать дифференциальные автоматы, особенность которых заключается в объединении автоматического выключателя и УЗО. Их преимущество состоит в том, что в щитке они занимают меньше места. Во всех случаях при подключении все контактные соединения должны подводиться к нему не снизу, а только сверху. Одна из обстоятельств заключается в более эстетичном виде. Но существует куда более веская причина. Дело в том, что УЗО способен снижать коэффициент полезного деяния работы всех бытовых предметов. Более того, при ремонтных работах электрик не запутается, и ему не придется учить сложные, запутанные схемы. Итак, сейчас настало время разглядеть варианты подключения.

Читайте также: Стирально-сушильные машины: за и против

Способы подключения

Известны четыре варианта подключения:

Подключение двухполюсного к однофазовой сети.
Подключение четырехполюсного к трехфазной сети с применением нейтрали.
Подключение четырехполюсного к трехфазной сети без применения нейтрали.
Подключение четырехполюсного в однофазовой сети.

Разглядим каждый случай в отдельности.

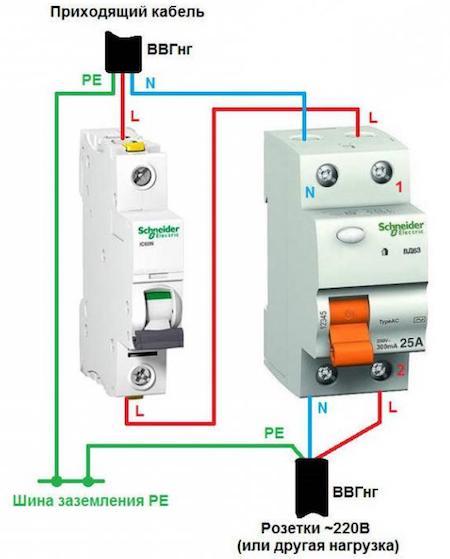

Подключение двухполюсного УЗО к однофазовой сети

Двухполюсный УЗО к однофазовой сети

Посреди всех перечисленных способов подключения, это, пожалуй, часто встречающаяся схема. При ее подключении отсутствуют сложные обороты. Более того, таковой устройство можно подключить и без помощи других. Для этого на корпусе либо в паспорте нужно выяснить, где конкретно на автомате размещается нейтраль либо ноль, также фаза. Обычно, на автомате указаны такие знаки 1,2 и N. 1 – предполагает приходящий фазный проводник, 2 – исходящий фазный проводник и N обозначает ноль либо нейтраль.

Одно из основных критерий подключения такового УЗО состоит в том, что он устанавливается во всех случаях после автоматического выключателя! Такое требование позволяет защищать электросчетчик от роста тока.

Бывали случаи, когда устройство выходил из строя. Почему? Все дело в том, что через него прошел ток, превосходящий его номинальный рабочий ток. Дабы такового не было в вашем случае, покупайте устройство с как можно с огромным номинальным рабочим током. Более того, при подключении принципиально соблюдать правильную последовательность. По другому в процессе его эксплуатации могут появиться задачи. К примеру, если при подключении спутать клеммы ноль с фазой, то устройство сходу выйдет из строя.

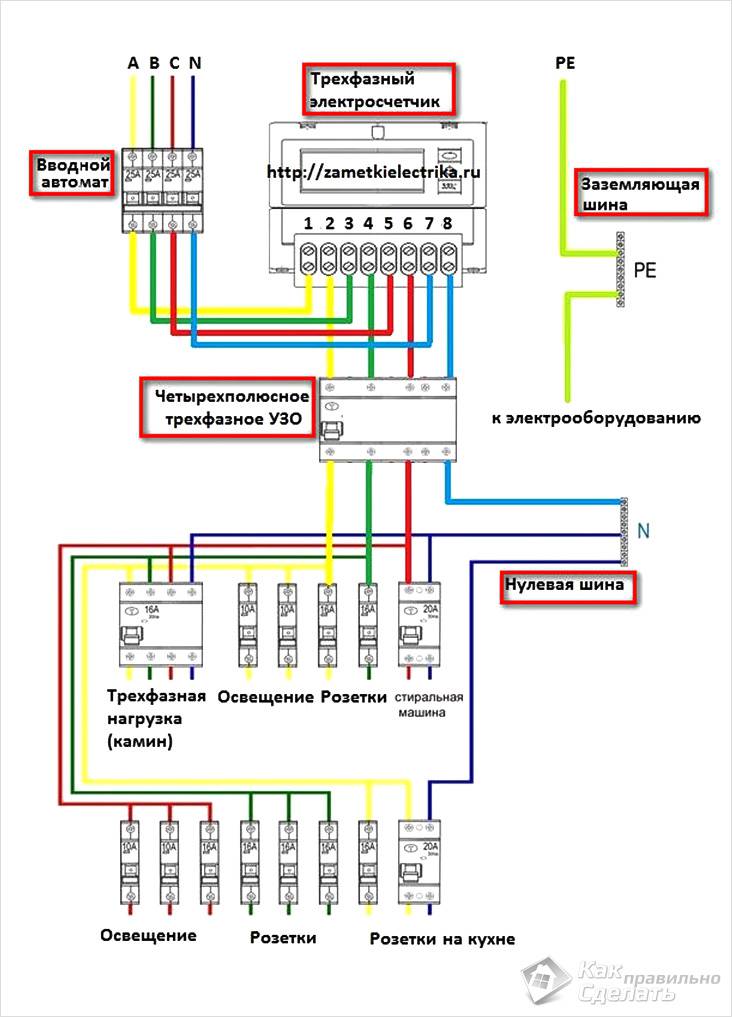

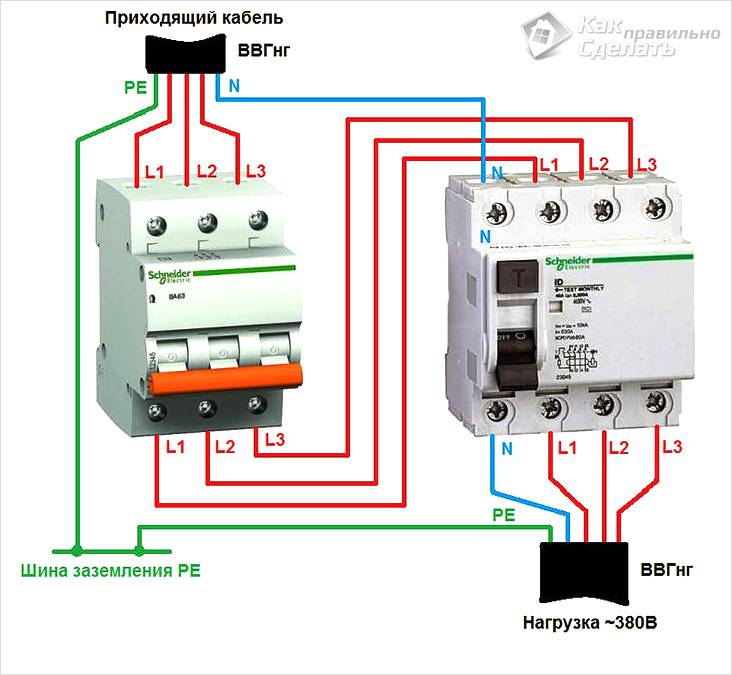

Подключение четырехполюсного УЗО к трехфазной сети с применением нейтрали

Четырехполюсный УЗО трехфазная сеть, нейтраль

Таковой способ подключения также довольно распространен. Принцип его подключения фактически ничем не отличается от однофазовой сети. Только в данном случае устанавливается четырехполюсной УЗО. В нем имеется четыре приходящих провода, которые на автомате обозначаются так А, В, С и ноль (N). Обычно, схема подключения указана на корпусе автомата. Единственное отличие может заключаться в том, что на четырехполюсном приборе ноль может находиться с другой стороны. Самое главное, верно подключить выходы и входы.

Читайте также: Установка стиральной машины своими руками

Такие УЗО применяются для защиты от пожара проводки на огромные токи утечки. Если применять его для защиты от поражения током человека, то рекомендуется применять точку утечки, которая приравнивается от 10 до 30 мА.

Для самой же защиты устройства конкретно перед ним устанавливается автоматический выключатель.

Подключать однофазовые сети идеальнее всего средством нулевой шинки, которая устанавливается конкретно в щитке на DIN-рейку.

Также при подключении очень принципиально соблюдать цветовую маркировку провода, также подключение нулевого и фазного проводника.

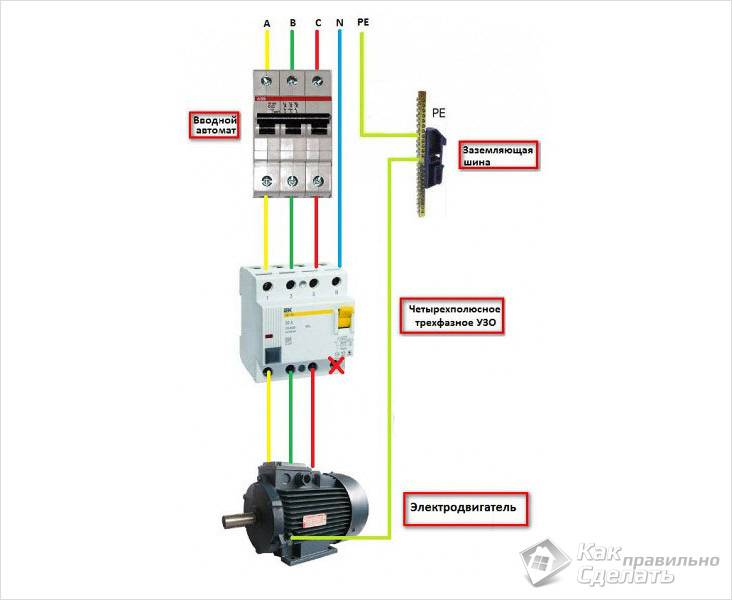

Подключение четырехполюсного УЗО к трехфазной сети без применения нейтрали

Подключение к трехфазной сети без нейтрали

Данную схему применяют почти всегда для подключения трехфазных электродвигателей. Автомат отключит его от сети, как возникнет маленькое замыкание обмоток. Для подключения трехфазного мотора нужно три фазы питающего напряжения, а конкретно А, В и С. Также будет нужно защитный проводник РЕ, который будет служить в качестве заземления корпуса. В итоге нет смысла получать 5 жильный провод, а довольно будет четыре жилы.

Подключение четырехполюсного УЗО в однофазовой сети

Четырехполюсный УЗО однофазовая сеть

Это внедрение можно смело именовать нерациональным и целесообразным. Но в некоторых случаях это единственное верное решение. К примеру, если в дальнейшем вы планируете расширить проводку, переведя ее на трехфазную сеть либо добавить несколько однофазовых сетей. Более того, такую схему применяют в случаях временного применения аварийной замены неисправного двухполюсного УЗО. Подключение проходит довольно легко. Для этого ноль и фаза подключается к соответственной клемме. При всем этом подключение фазного проводника на клемму осуществляется только в этом случае, если подключена на этот момент кнопка «Тест». Такая клемма размещается вблизи с нулевой.

Подключение в квартире и в личном доме

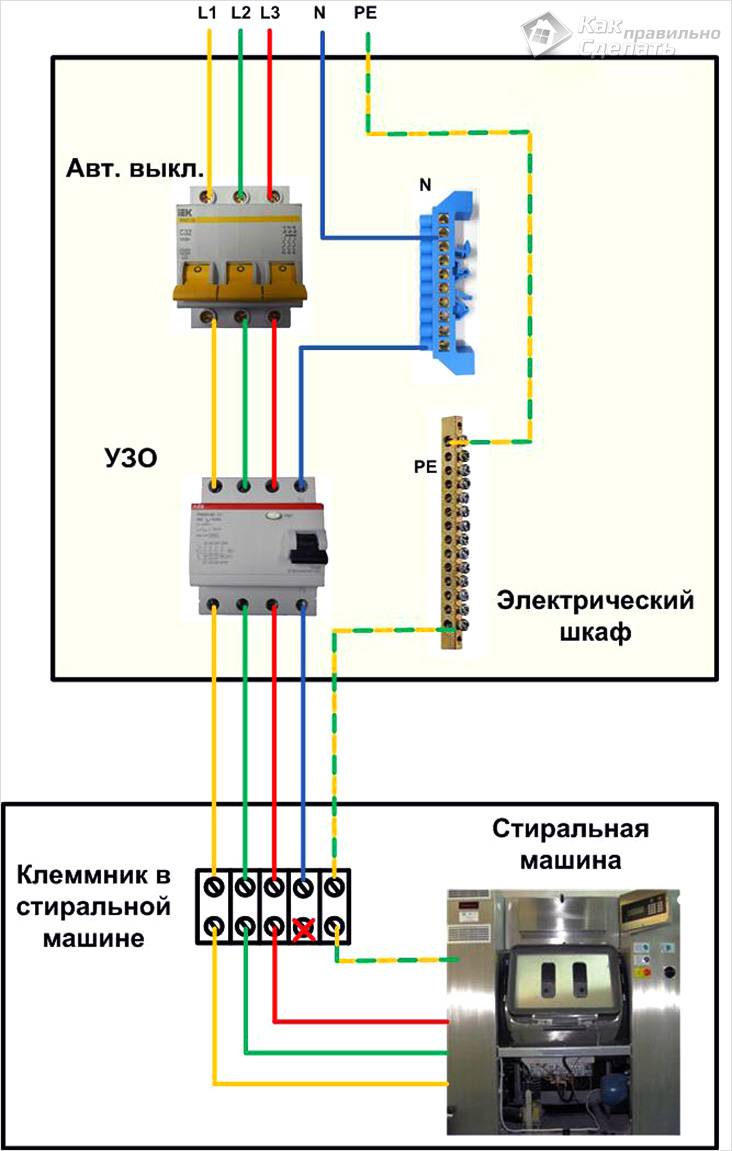

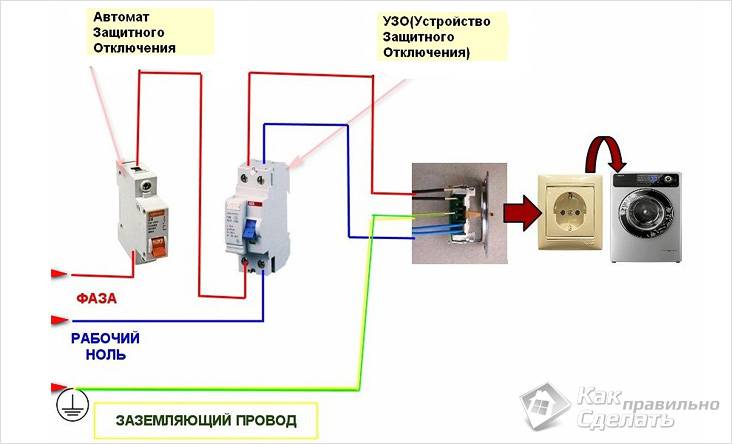

Для стиральной машины

Читайте также: Как поменять тэн в стиральной машине

Схема подключения в квартире осуществляется только по однофазовой сети. По этой причине подключение осуществляется в следующем порядке:

Вводной автомат.
Электросчетчик.
УЗО 30 мА. .

Подключение в квартире

Если у вас в квартире находятся силовые потребители электроэнергии, к примеру, стиральная машинка либо электропечь, тогда рекомендуется подключаться защитное устройство УЗО дополнительно.

Выбор УЗО

Что касается подключения автомата в личном доме, то последовательность подключения такая:

Вводной автомат.
Электросчетчик.
Автомат от 100 до 300 мА, выбор осуществляется зависимо от количества потребляемого тока всей домашней техники.
Автомат для личного употребления тока. Обычно, применяется от 10 до 30 мА.

Итак, мы разглядели с вами некоторые особенности и отличия подключения УЗО в тех либо других обстоятельствах. Самое главное, помните о том, что если у вас нет и совсем представления о данной системе, то лучше не экспериментируйте.
