При прокладке проводки в личном доме либо на даче юзеры нередко говорят, что трехфазный тип электропитания еще лучше однофазового, так как можно подключить больше электрической техники. Многие спецы спорят на данную тему, находя в трехфазной проводке как положительные, так и негативные черты.
В нашей статье мы разберем плюсы и минусы применения трехфазной и однофазовой сети в личном доме, также определим, в каких случаях нужна конкретно трехфазная.
- Особенности однофазовой сети
- Достоинства однофазового подключения
- Особенности трехфазной сети
- Достоинства трехфазного подключения
- Недочеты трехфазного ввода
- Вывод
Особенности однофазовой сети
Хоть какой коттеджный либо дачный поселок, также многоквартирный дом перед вводом в эксплуатацию подключается к местной электросети, которая является трехфазной. Дальше на определенного потребителя (на участок с домом либо квартиру) выделяется одна из 3-х фаз либо все три фазы. Давайте разберемся, что представляют собой эти два типа проводки.

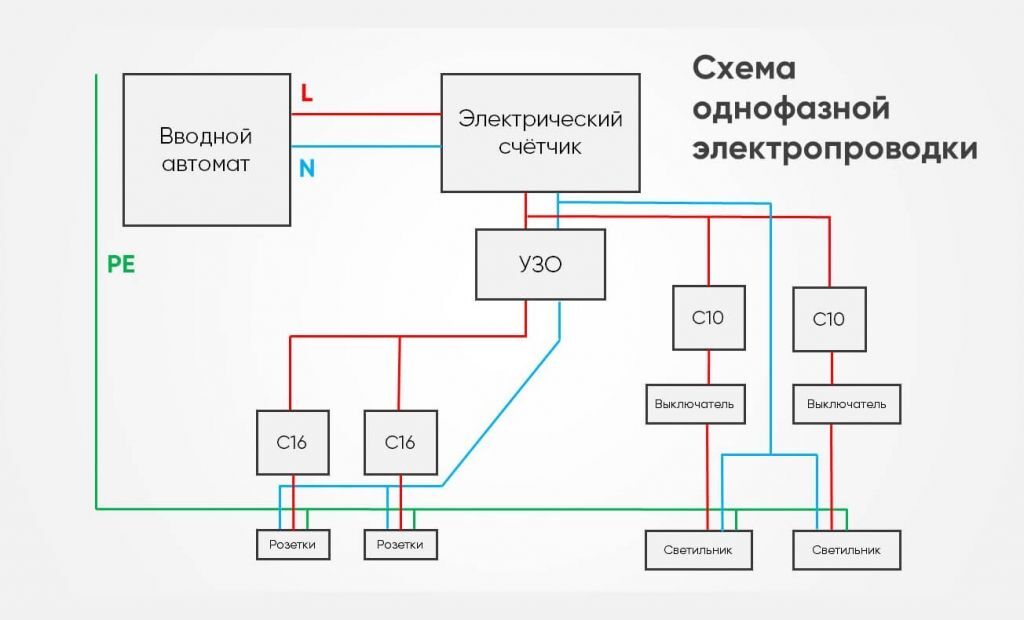

Обычно, в квартирах либо дачных домах электропитание потребителей осуществляется через однофазовую сеть мощностью 5 кВт. При всем этом в дом вводится электрическая цепь, состоящая из 3-х проводов: фазного (L), нейтрального (N) и защитного (РЕ) либо заземляющего. По фазному проводу ток поступает к потребителю, а по нейтрали ворачивается. Защитный проводник служит для предотвращения удара током.
Достоинства однофазового подключения
Разглядим достоинства однофазового подключения.
| Достоинства | Описание |
| Как было сказано выше, однофазовая сеть имеет всего три провода. Потому установка однофазовой сети не таковой непростой, как прокладка трехфазной проводки. | |
| Для однофазовой электросети требуются более дешевенькие составляющие: однофазовые автоматические выключатели, УЗО, реле напряжения и т.д. |
Что касается недочетов однофазового подключения, то тут можно выделить только его маленькую мощность и невозможность запитать трехфазных потребителей.
Особенности трехфазной сети
Трехфазная сеть почти всегда встречается на производстве и создана для эксплуатации больших трехфазных потребителей, которые имеют электродвигатели и рассчитаны на питание 380 В. Соответственно, и в быту таковой вариант электросети позволяет запитать трехфазную нагрузку, к примеру, варочную плиту либо духовой шкаф, мощность которых может быть более 5 кВт.

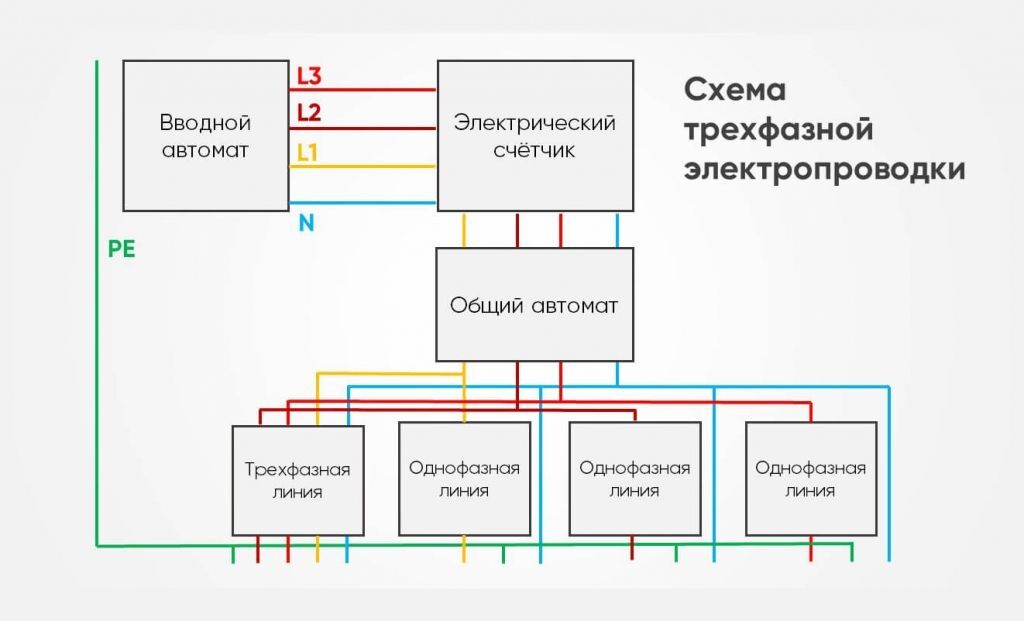

В случае с трехфазной проводкой переменный ток подается уже по трем фазным проводам (L1, L2 и L3), а по нейтральному (N) ворачивается. Также находится и заземляющий провод (РЕ). При всем этом между каждой фазой и нулем напряжение составляет 220 В, а 380 В проходит между самими фазами.
В трехфазной сети нужно распределять нагрузку пропорционально, исключая перекос фаз. К примеру, если входная мощность составляет 15 кВт, то на каждой фазе будет по 5 кВт, соответственно.
Направьте внимание!
Перекос фаз представляет собой асимметрию токов и напряжений, которая появляется по различным причинам. Более нередко это связано с неверным рассредотачиванием нагрузок. К примеру, когда одна либо две фазы эксплуатируются с чрезвычайно большой нагрузкой, а 3-я фаза имеет малое потребление.
Достоинства трехфазного подключения
Отметим главные достоинства трехфазной сети.
| Достоинства | Описание |

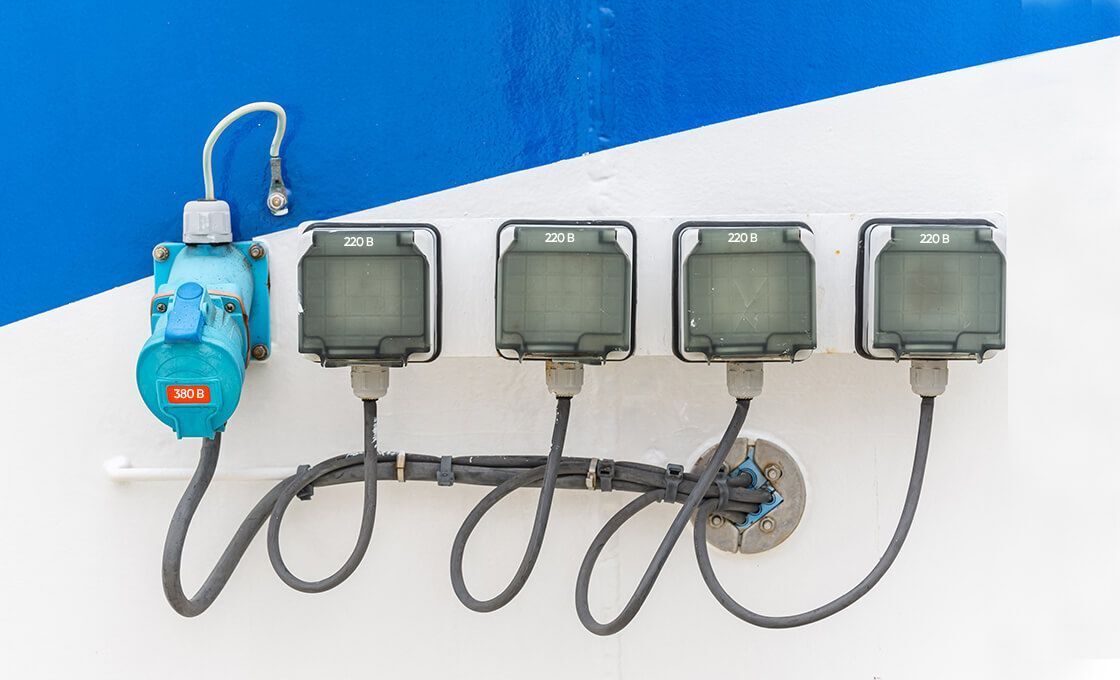

| К трехфазной сети можно подключать как однофазовые нагрузки (220 В), так и электроустановки, работающие на линейном напряжении (380 В) – станков, сварочных аппаратов и другого спец электрического оборудования большой мощности. | |
| Более высочайшая выходная мощность – от 15 кВт, что позволяет подключить огромное количество электроприборов. | |
| Для огромного хозяйства ввод в личный дом трехфазной сети более рационален. Так как возникает выбор рассредотачивания 3 фаз между помещениями либо потребителями в доме. К примеру, для домашней проводки можно применять одну фазу, для сильной домашней техники – вторую, а для подсобных помещений – третью. |
Недочеты трехфазного ввода
У трехфазного подключения есть и свои значительные недочеты. Разглядим их подробнее.
| Недочеты | Описание |
| Дабы не случилось перекоса фаз, нужно умеренно распределять однофазовых потребителей по трем фазам. Потому при проектировании трехфазной проводки в личном доме нужна уделять огромное внимание правильному рассредотачиванию нагрузки. | |
| К примеру, если выделенная мощность на дом составляет 15 кВт, то любая фаза будет иметь по 5 кВт с наибольшим током менее 22 А. В данном случае возникнет неувязка в подключении более сильной однофазовой нагрузки. | |
| Проложить снутри дома трехфазную сеть будет существенно дороже, чем однофазовую. Использование кабелей и проводов с огромным количеством жил (любая фаза должна разводиться отдельным кабелем), установка более модернизированного электрощита, трехфазного счетчика, автоматических выключателей, также особых аппаратов защиты – все это скажется на итоговой цены. | |
| Некоторые юзеры считают, что при просадке одной из фаз, можно свободно воспользоваться 2-мя другими. Но в данном случае их просто можно перегрузить. Для неопасного переключения фаз пригодится электронный переключатель. | |
| Для подключения потребителей с трехфазными моторами будет нужно особый устройство для поиска правильного чередования фаз (фазировки). Правда данную фазировку необходимо соблюсти лишь на самом моторе при подключении. |
Вывод
Оба варианта электросети являются неопасными только при соблюдении всех нужных требований при установке.
Обычно, в личном секторе юзер может избрать, какой тип электросети ему более применим. Но есть основной определяющий фактор – очень разрешенная мощность, которая указывается в технических критериях на подключение дома к электросети. К примеру, если в СНТ есть ограничение на 5 кВт мощности (от самого СНТ либо питающих сетей), то оно регламентировано только на одну фазу. Обычно это делается, дабы было проще все дома СНТ поделить на 3 фазы (к примеру, при 300 участках любая фаза распределяется на 100 домов), точно зная, что ни один из этих домов не сумеет потреблять более 5 кВт и перегружать какую-либо из фаз, вызывая перекос.
Трехфазная сеть позволить получить три фазы, но уже с каждой по 5 кВт, что в три раза прирастит способности (суммарно 15 кВт), и, снова же, любая фаза остается ограниченной потреблением менее 5 кВт, что не дозволит определенному дому вызывать перекос.
Беря во внимание все положительные и негативные черты трехфазной сети, её установка в доме нужна только в случаях, если планируется подключение:
- огромного количества однофазовых потребителей;
- массивных трехфазных нагрузок (к примеру, отопительного оборудования либо варочной панели);
- трехфазных электроинструментов (к примеру, для организации в доме мастерской).
Если гласить об электрозащите, то как для трехфазной, так и однофазовой сети многие юзеры устанавливают стабилизаторы напряжения, которые защищают нагрузку от нестабильного сетевого напряжения. В особенности это животрепещуще для личных домов, особняков и дач, где нередко встречается плохое сетевое напряжение. Стабилизатор напряжения становится таким же неотъемлемым элементом электросистемы дома, как вводной автомат, УЗО либо электросчетчик.
Что прибыльнее для личного дома — три фазы либо одна
Обычно сеть состоит из одной фазы, нуля и заземления. Между нулем и фазой — разность потенциалов (напряжение) в 220 В. Действенная мощность однофазовой сети изредка превосходит 7 кВт: один только электрокотел отопления принудит сеть работать с полной нагрузкой.
В трехфазной сети тоже один ноль и одна земля, и между каждой из фаз и нулем — тоже 220 В. А между фазами напряжение уже 380 В.
Трехфазная сеть гарантирует мощность в 15 кВт. Это позволяет гарантированно избежать перегрузок в домашней сети из-за огромного количества сразу включенных в нее электроприборов.
Фазы можно не ложить, а применять по одной — тогда будет три независящих друг от друга источника напряжения в 220 В. В случае перебоев с электричеством обычно отключается только один фазовый провод. Все, кто на нее подключен, будут ожидать электриков, а вы можете применять оставшиеся два.
Если трехфазное подключение развести на два рубильника, будет одно подключение на три полосы по 220 В для обыденных бытовых устройств и отдельная линия в 380 В — для электрокотла и насоса, также массивного оборудования, к примеру сварочного аппарата.
Разводка электрики в личном доме на независящие друг от друга источники напряжения соответствует самым жестким требованиям пожарной и электрической безопасности.
При использовании трехфазного подключения понижается возможность перегрузки домашней сети, а сама она становится безопаснее за счет неотклонимой установки УЗО — устройств защитного отключения, предотвращающих микроутечки тока. Исключается и возможность неверного электромонтажа: трехфазное подключение или выполнено по правилам, или не работает вообщем. УЗО и дифференциальные автоматы не позволят взять ноль с одной полосы и фазу с другой, как это нередко обожают делать горе-электрики.
Как дешевле — три фазы либо одна
Практически все новые подключения электричества в нашей стране позволяют завести в личный дом как одну, так и три фазы. Выбор делается при подаче заявки на подключение. Есть ли техно возможность трехфазного подключения, для вас произнесут в местном филиале энергосетевой компании.
Время от времени электрики от сетевой организации при подключении дома к электроснабжению в СНТ настаивают на подключении однофазовой сети. Нередко они разъясняют это тем, что из 3-х фаз только одна работает как следует, а другие — так для себя. Так быть не должно: если на местный трансформатор идёт настоящее питание (а так обычно и бывает), то и в каждой полосы должно быть обычное напряжение. Слышите: «Да тут в одной фазе напряжение — ноль»? Обратитесь в электросетевую компанию за восстановлением пустующей фазы.
Жора Ерахтин
мастер инженерных систем компании «Петрович»
В большинстве случаев при покупке старенького дома либо новых строений, где строят точечно, а не в СНТ, на дом выделяют 10 кВт. В данном случае лучше докупить у электроснабжающей организации мощность до 15 кВт. Это дешево, а полезности для личного дома много.
Трудности с подключением 3-х фаз нет. Если подключаете однофазовую сеть, то из общей полосы электрики для подключения возьмут один фазовый провод из 3-х, также ноль и землю. Если трехфазную — задействованы будут все провода.
Сама трехфазная сеть в большинстве личных домов — это несколько метров пятижильного кабеля, протянутые до котла, электрической плиты либо в гараж до станка. Кабель этот ненамного дороже трехжильного: разница в стоимости — около 20%.

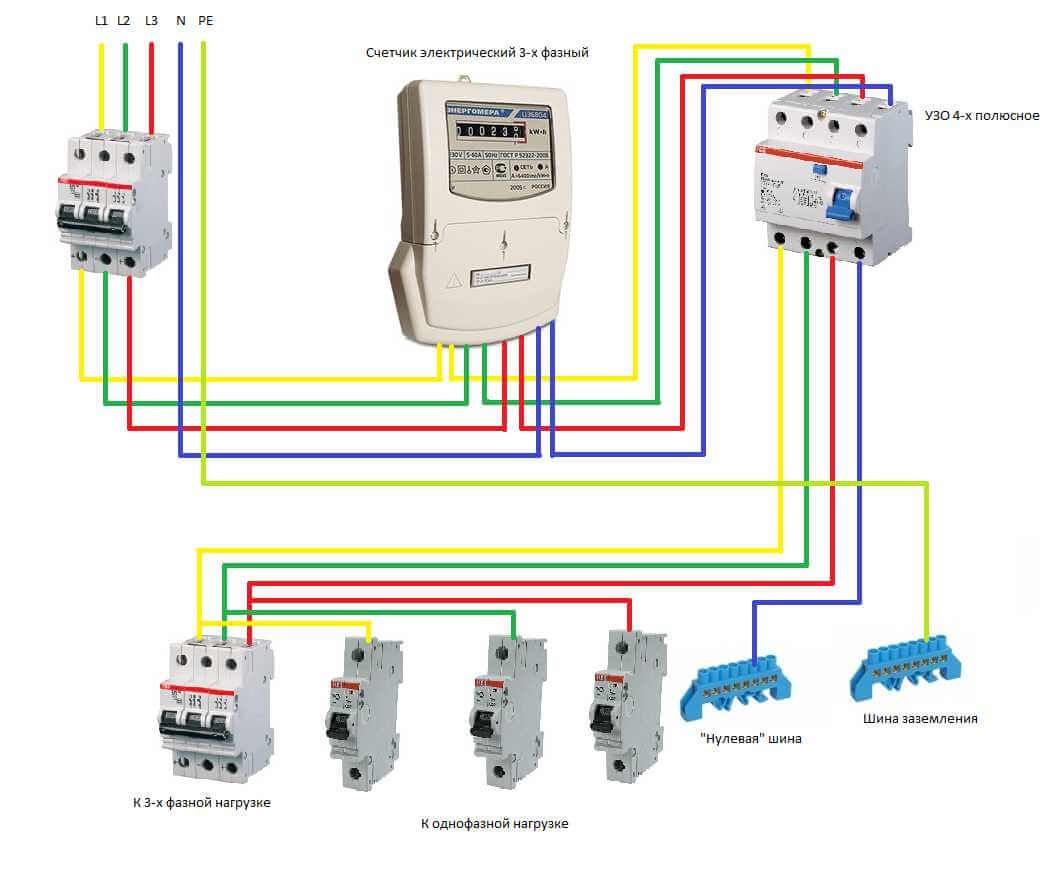

Оборудование для трехфазной сети дороже обыденного. Самые большие расходы — это устройство вводного щитка.
| Щиток для однофазовой сети | Щиток для трехфазной сети | ||
| Оборудование | Средняя цена |
Оборудование | Средняя цена |
| Вводной автомат | 500 руб. | Вводной автомат | 1 500 руб. |
| Счетчик обычный двухтарифный | 2 000 руб. | Счетчик трехфазный двухтарифный | 4 000 руб. |
| DIN-рейки, набор | 200 руб. | Дифференциальные автоматы | от 3 шт. по 1 000 руб./шт. |
| УЗО (устройства защитного отключения либо автоматы) по 16–25 А | до 5 шт. по 200 руб./шт. |
Обыкновенные УЗО | 3 шт. по 200 руб./шт. |
| Итого: | 3 700 руб. | Итого: | 9 100 руб. |
Как лицезреем, сборка щитка для трехфазной сети в среднем обойдется втрое дороже обыденного. Но не забудем, что нужно учесть стоимость не только лишь покупки, но и владения.
Оборудование, рассчитанное на 380 В, является более массивным и производительным, ежели работающее в однофазовой сети. К примеру, электрокотел при напряжении 220 В нагреет воду в 2–3 раза медлительнее и издержит на это больше электроэнергии.
А стабильность подключения, мощность сети, комфорт и общая безопасность проводки — бесценны.
Жора Ерахтин
мастер инженерных систем компании «Петрович»
Если мы говорим о пригородном доме, то, естественно, наилучший, удачный и современный вариант энергоснабжения личного дома — это трехфазная сеть. Добавлю несколько общих советов для тех, кто на нее отважился.
При проектировании систем электроснабжения и разработке распределительного щита учитывайте мощности приборов-потребителей и как можно более умеренно разделите их по каждой полосы (дабы не было перекоса: на одной — только чайник, а на 2-ой — и котел, и насос, и прочее).
Предусмотрите в щитовом оборудовании реле контроля фаз либо подобные устройства, которые позволяют найти утрату питания либо сильное понижение напряжения.
Можно также применять реле управления нагрузкой. К примеру, если две полосы питания из 3-х не станут работать, оно перенаправит оставшуюся на электрокотел, дабы дом и жильцы не промерзли.
