Подключение трехфазного счетчика через трансформаторы тока схема

Продолжаю публикации постов со схемами разных электрических подключений. Сейчас в продолжение, схемы подключения однофазового счетчика, схемы подключения трёхфазного электросчётчика учета.

Предназначение трехфазного электросчетчика учета

Трехфазный электросчетчик учета предназначен для учета активной и реактивной электрической мощности в трёхфазных электроцепях. Учёт делается в одном направлении.

Инсталлируются электросчетчики в трех-и четырех-проводных цепях переменного электрического тока напряжением от 380В, частота 50Герц (Гц). Мощность сетей от 15 кВт.

Три метода установки и схемы подключения трёхфазного электросчётчика

В бытовых цепях практикуются два метода установки трехфазного электросчетчика:

• 1-ый метод, через измерительные трансформаторы (полукосвенное подключение);
• 2-ой метод, конкретная установка, по другому именуемая прямоточным подключением. Оно может быть в электрических цепях до 100Ампер.
• В промышленных цепях высоковольтных линий практикуется косвенное подключение трехфазного счетчика через трансформатор тока и трансформатор напряжения, именуется такое подключение косвенным.

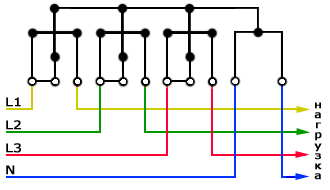

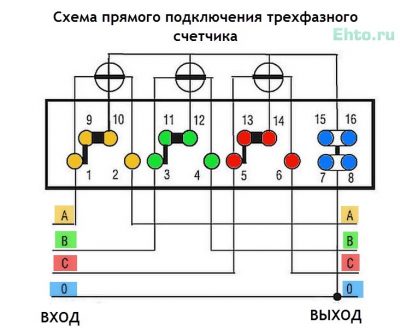

Схема прямого подключения трехфазного счетчика

Схему прямого подключения осмотрим на примере счетчика Меркурий 230ARТ.

Примечание: Счетчики Меркурий рекомендованы многими энерго сбытовыми организациями РФ, комфортны в установке, монтаже, подмене счетчика.

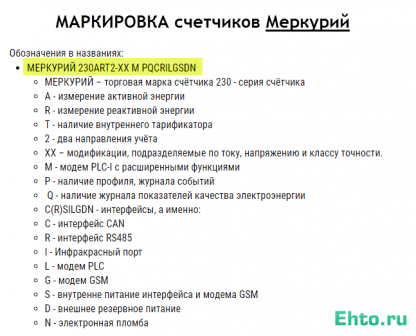

В обозначении счетчика Меркурий, 230 обозначает серию, буковкы A-учет интенсивно мощности; R-учет реактивной мощности, T-внутренний тарификатор (ночь, денек). Остальную маркировку смотрим на рисунке.

Схемы подключения трёхфазного электросчётчика

Видите ли по схеме, любая фаза подключается к соответственной клемме счетчика учета впрямую. Нумерация клемм отлично видна на корпусе счетчика, под крышкой для опломбирования.

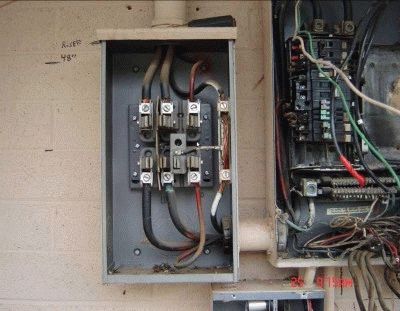

Фото установленных счетчиков 380В

Схема полу косвенного подключения

Довольно тяжело выполнить малогабаритный устройство на огромные токи. Вот поэтому для токов в сети более 100Ампер, подключение трехфазного счетчика делается через измерительные трансформаторы. Работает такая схема в цепях до 0,4 кВ.

При таковой схеме трансформаторы тока инсталлируются в кабельном отсеке на каждый фазный провод. От трансформаторов тока прокладываются полосы учёта до счетчика. Сечение проводов полосы учета 1,5 (можно 2,5) мм.

Статьи по теме: Что такое умный счетчик электроэнергии

Расключение счетчика делается через клемную колодку, которая размещается (обычно) поблизости счетчика и верно именуется, коробка переходная испытательная КИП либо КИИ 5/25.

При данной схеме подключения, счетчик установлен удаленно от кабельных линий, что и отлично.

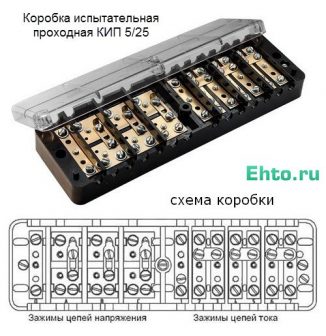

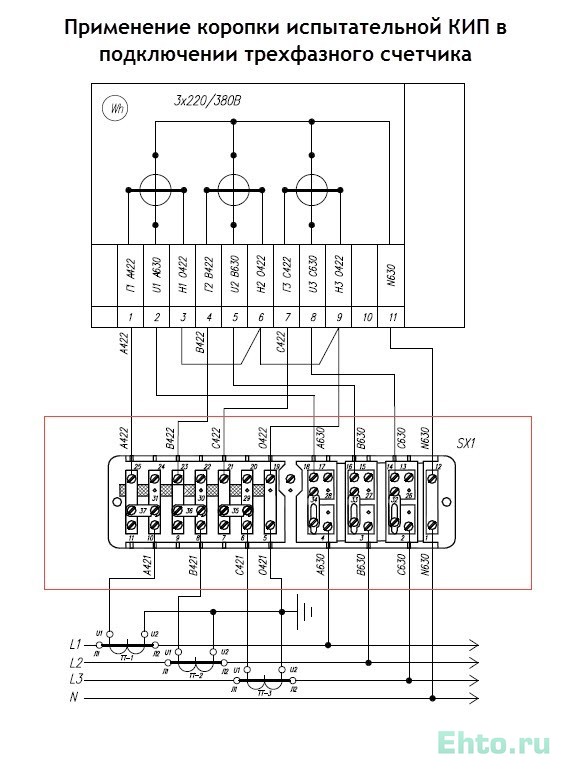

Схемы подключения трёхфазного электросчётчика через коробку КИП 5/25

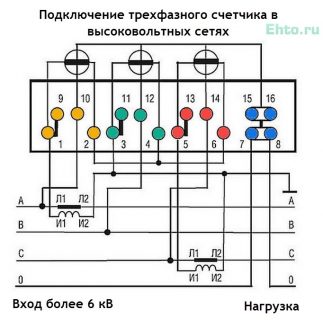

В цепях напряжением более 6 кВ используются не три, а два трансформатора тока и схема смотрится так.

Вывод

Прямое подключение трехфазного электросчетчика не вызывает особенных заморочек. Схемы подключения указана на коробе счетчика и осуществляется по типу «вход-выход».

Подключение трехфазных электросчетчиков в массивных электрических цепях осуществляется удаленно по сложной схеме подключения через измерительные трансформаторы. Тут работы, строго, должны создавать мастера с надлежащими допусками работ.

Подключение трехфазного счетчика схема через трансформаторы тока

Для определения и контроля количество потребленной электроэнергии нужно выполнить грамотное подключение счетчика. Разглядим имеющиеся способы подключения трехфазных проборов учета.

Предполагаемая схема подключения счетчика будет определяться его типом. Сейчас существует несколько разновидностей трехфазных счетчиков:

• прямого подключения (счетчики 0.4кВ);
• косвенного подключения (через измерительные трансформаторы);
• полукосвенного включения.

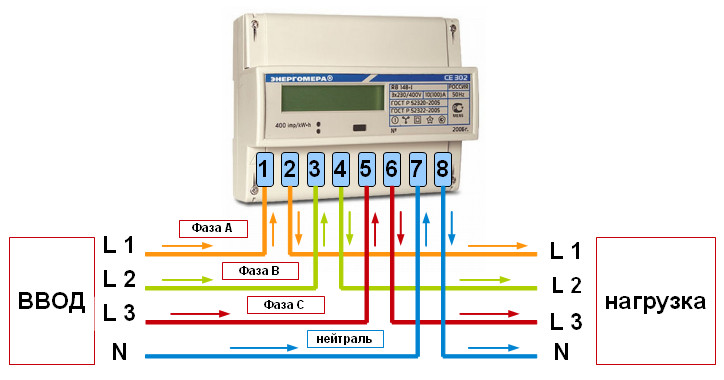

1 Подключение трехфазного счетчика прямого подключения — без траснфмаорторов тока

Приборы данного типа врубаются в эклектическую сеть впрямую, по аналогии с однофазовыми счетчиками. Они обычно рассчитаны на маленькую пропускную мощность (ток до 100 А), отверстия под провода имеет сечение 25мм2 (либо даже 16 мм2).

Процесс подключения проводов имеет вид:

1. – ввод фазы А;
2. – к нагрузке фазы А;
3. – ввод фазы В;
4. – к нагрузке фазы В;
5. – ввод фазы С;
6. – к нагрузке фазы С;
7. — ввод нуля;
8. – вывод нуля к нагрузке.

2. Подключение трехфазного счетчика полукосвенного включения

Данные приборы врубаются в сеть через трансформаторы тока, по этому возникает возможность применять их в сетях с достаточно высочайшими мощностями (до 60кВт). Используя таковой метод учета, для определения расхода необходимо разность показаний множить на установленный коэффициент трансформации.

Существует несколько разновидностей подключения счетчиков полукосвенного подключения.

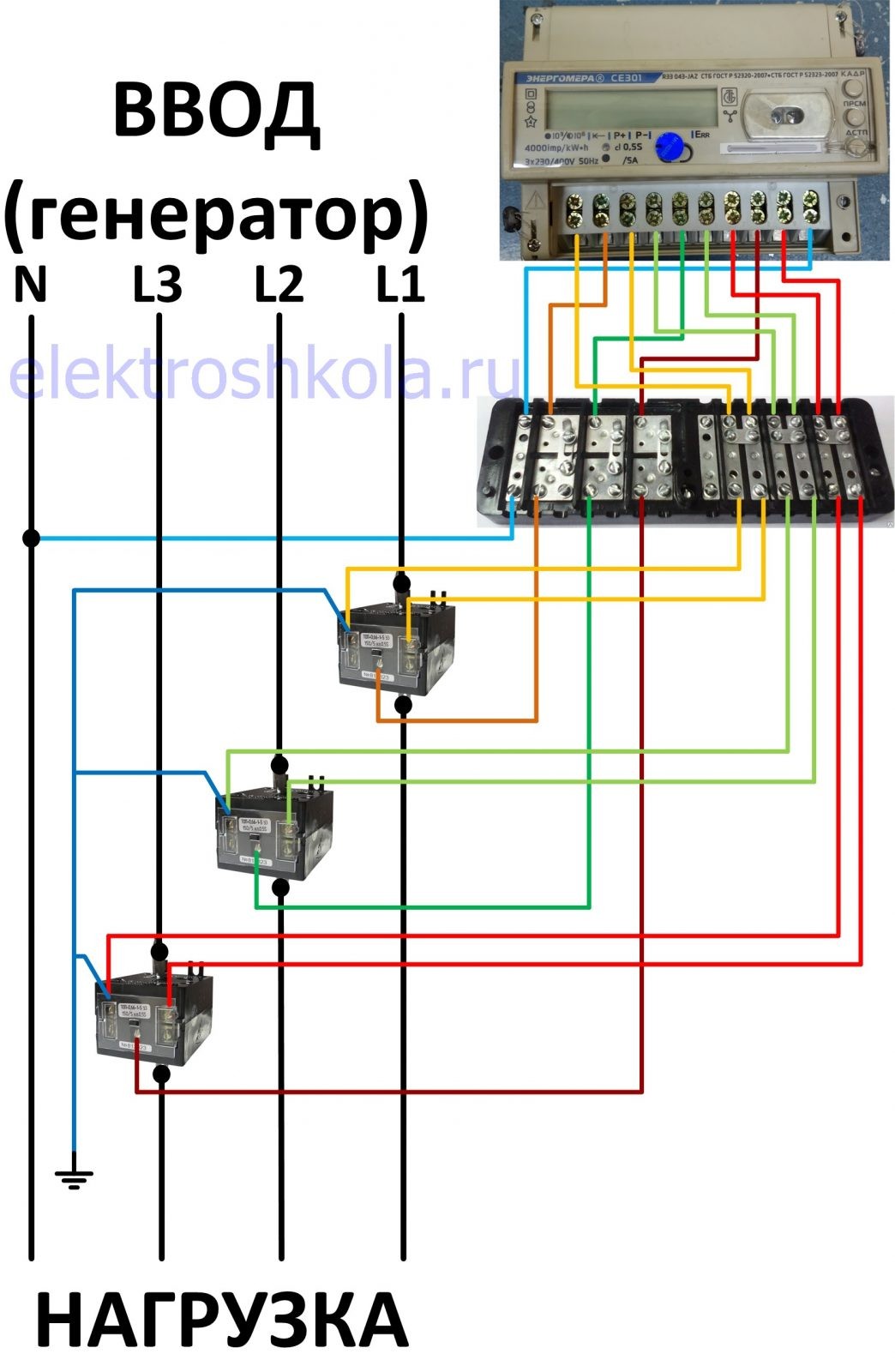

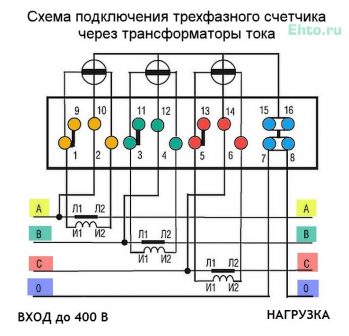

1 Подключение трансформаторов тока «звездой»

Процесс подключения проводов имеет вид:

• контакты 3, 6, 9, 10 – замыкаются и подключаются к нулевому проводу;
• контакты И2 – замыкаются, подключаются к клемме 11;
• 1 – к И1 фазы А;
• 4 – к И1 фазы В;
• 7 – к И1 фазы С;
• 2 – к Л1 фазы А;
• 5 – к Л1 фазы В;
• 8 – к Л1 фазы С.

2. Десятипроводная схема включения счетчика

Схема полукосвенного подключения

Довольно тяжело выполнить малогабаритный устройство на огромные токи. Вот поэтому для токов в сети более 100Ампер, подключение трехфазного счетчика делается через измерительные трансформаторы. Работает такая схема в цепях до 0,4 кВ.

Статьи по теме: Схемы подключения люминесцентных ламп

При таковой схеме трансформаторы тока инсталлируются в кабельном отсеке на каждый фазный провод. От трансформаторов тока прокладываются полосы учёта до счетчика. Сечение проводов полосы учета 1,5 (можно 2,5) мм.

Расключение счетчика делается через клемную колодку, которая размещается (обычно) поблизости счетчика и верно именуется, коробка переходная испытательная КИП либо КИИ 5/25.

При данной схеме подключения, счетчик установлен удаленно от кабельных линий, что и отлично.

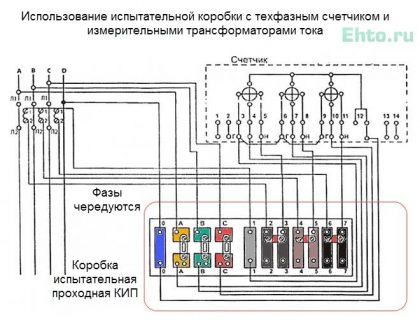

Схема подключения счетчика через коробку КИП 5/25

В цепях с напряжением более 6 кВ используются не три, а два трансформатора тока и схема смотрится так.

Вывод

Прямое подключение трехфазного электросчетчика не вызывает особенных заморочек. Схемы подключения указана на коробе счетчика и осуществляется по типу «вход-выход».

Подключение трехфазных электросчетчиков в массивных электрических цепях осуществляется удаленно по сложной схеме подключения через измерительные трансформаторы. Тут работы, строго, должны создавать мастера с надлежащими допусками работ.

Еще статьи

13 Июл 2018г | Раздел: Электрика

Здрасти, почетаемые читатели веб-сайта sesaga.ru. Для учета потребляемой электроэнергии в трехфазных четырехпроводных цепях переменного тока используют трехфазные электрические счетчики, разделяющиеся по типу подключения на счетчики конкретного включения, полукосвенного и косвенного включения.

Счетчики полукосвенного и косвенного включения созданы для работы в массивных электрических сетях и используются для учета энергии на больших строй объектах, промышленных предприятиях, заводах и т.п.

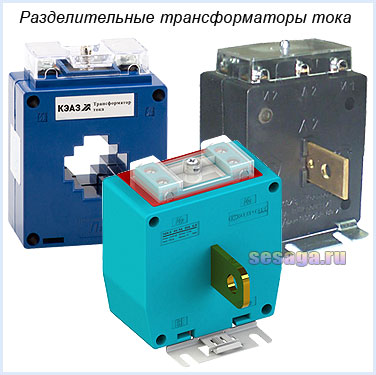

Счетчик определяет потребляемую энергию при помощи разделительных трансформаторов тока, которые устанавливают на каждую фазу. Трансформаторы конвертируют входной сигнал тока до определенной величины, который потом поступает в измерительную часть счетчика.

Отсюда и происходит название метода включения, так как в процессе измерения ток поначалу проходит через трансформаторы и снижается до рабочего спектра счетчика, и только позже попадает в его измерительную часть. Потому за счет использования трансформаторов счетчики косвенного и полукосвенного включения могут работать с нагрузкой в пару раз превосходящей их рабочий ток.

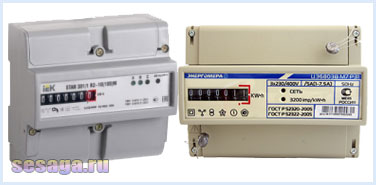

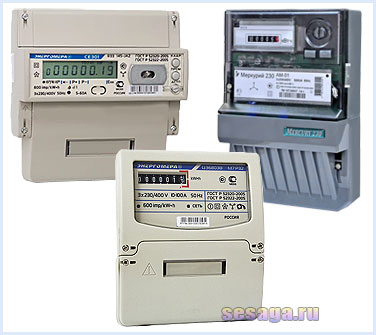

Счетчики конкретного включения используются для учета потребляемой энергии в электрической сети маломощного потребителя. Измерение электроэнергии осуществляется внутренней схемой самого счетчика, которая подключается конкретно к трехфазной четырехпроводной сети переменного тока. И хотя такое включение ограничено наибольшим током, который способен пропустить счетчик и ограничено величиной 100 Ампер, но этого тока полностью довольно для домашней электрической сети.

На примере трехфазного счетчика конкретного включения «Энергомера» я расскажу Для вас, как его включить в трехфазную сеть. В принципе, схема подключения дается в руководстве по эксплуатации и дополнительно изображена на корпусе счетчика, потому заморочек с подключением появиться не должно. Но эти схемы имеют один минус – на них не показано включение коммутационной аппаратуры.

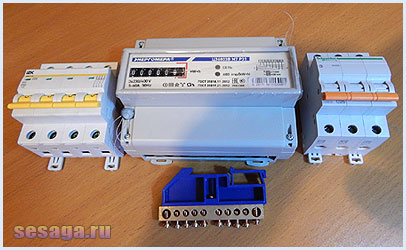

На данный момент мы этот минус устраним. Итак. Для подключения нам пригодится счетчик, два автоматических выключателя и нулевая шинка. Автомат, который будет стоять на вводе (перед счетчиком), лучше установить четырехполюсный, дабы по мере надобности либо появлении аварийной ситуации можно было вполне отключить себя от полосы.

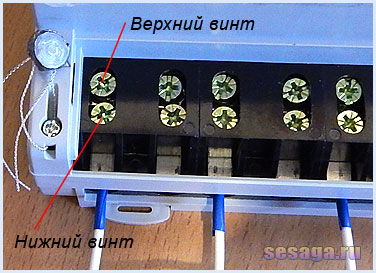

Дабы добраться до клеммной колодки нужно открутить винт и снять нижнюю крышку. На рисунке винт обозначен кружком.

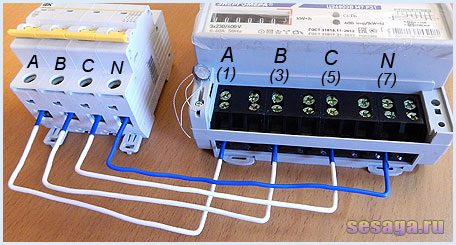

Поначалу подключим вводной автомат. С выходных клемм автомата фазы А, В, С (белоснежный провод) подключают на входные клеммы счетчика 1-3-5, а ноль N (синий провод) на клемму 7.

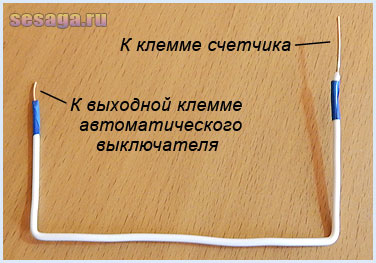

В процессе монтажа провод от изоляции очищают следующим образом: конец провода, подключаемый к выходной клемме автоматического выключателя, очищают от изоляции на длину 8 – 10 мм, а конец, подключаемый к клемме счетчика, очищают на длину 27 – 30 мм.

При подключении провода к счетчику откручивают оба винта контактного зажима. Провод вставляют до упора и первым закручивают верхний винт. Легким подергиванием провода убеждаются, что он плотно зажат и если зажат, то затягивают нижний винт.

Совет. Если счетчик подразумевается применять в личном доме либо квартире, то установка внутренних соединений осуществляется медным проводом сечением 4мм². Применять провод сечением выше 4мм² нет смысла, так как для домашнего потребителя Россеть более 15 кВт не дает и по техническим условиям вводной автомат разрешает устанавливать на нагрузку менее 25 Ампер. А рабочий ток медной жилы сечением 4мм² составляет примерно 32 Ампера, чего полностью довольно.

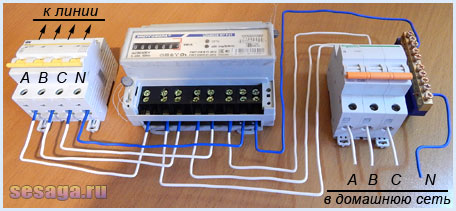

А ах так смотрится полная монтажная схема включения трехфазного счетчика.

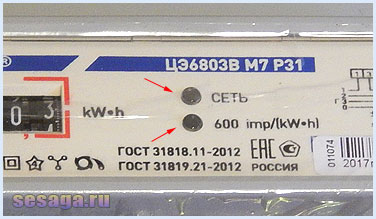

Сейчас если подать напряжение на счетчик, то на его лицевой панели должен зажечься световой индикатор «Сеть». А при подключении нагрузки световой индикатор «600 imp/kW•h» (либо «400 imp/kW•h» — зависимо от выполнения) должен мигать.

Также рекомендую поглядеть ролик о включении трехфазного счетчика прямого включения в трехфазную электрическую сеть.

Как подключить трёхфазный счётчик через трансформаторы тока

Трансформаторы тока применяются, служа согласующими устройствами. Потребитель характеризуется большой мощностью. Включать счетчик впрямую в цепь небезопасно: способен сгореть. Касается измерительных устройств, снабженных низкоомным входом. Ток вырастает, процесс нужно ограничить. Разглядим сейчас, как подключить трехфазный счетчик через трансформаторы тока, для чего необходимо. Попробуем разъяснить на пальцах.

Измерение тока, напряжения

В промышленных масштабах потребление тока велико. Если в местной сети считают напряжение неизменным, в целом по сектору цеха значение может сильно отличаться. Поэтому происходит, что изредка нагрузка фаз одинакова. Источники питания проектируют, следуя прямо обратным условиям. Неодинаковая нагрузка фаз негативно скажется на поставщике, потребители не достаточно думают. Одна обмотка трансформатора подстанции способна «иссякнуть». Ток не пропадет совершенно, просто понизится напряжение. Но фабрика оплачивает мощность! Если ток употребления равен, допустим, 100 А, вольтаж почти все определяет.

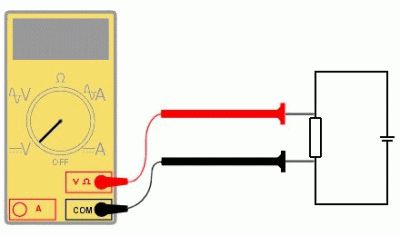

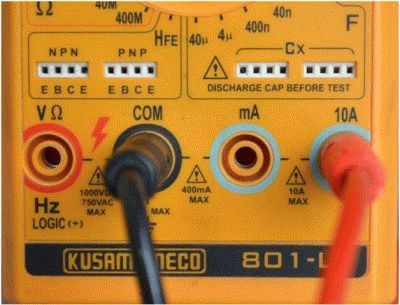

Тестер и RC-цепочка

Допустим, действующее значение напряжения составляет 230 вольт. Потребляемая мощность составит: 230 х 100 = 23 кВт. Стоит напряжению свалиться на 15%, при том же токе полезность для потребителя снизится пропорционально. В промышленных сетях 400 В находится три фазы с действующим значением напряжения 230 вольт в каждой, принято определять сходу оба параметра. Счетчик проводит умножение, находит, сколько необходимо заплатить за внедрение электроэнергии.

Специфичность выявляется. Трехфазные счетчики включают в себе две составляющие:

1. Катушка тока занимается оценкой скорости движения электронов. Выступает амперметром. Конкретно ее принципиально защитить против больших токов, возникни таковые. По другому трехфазный счетчик удалось бы включить без трансформаторов.
2. Катушка напряжения врубается параллельно трансформатору, оценивает вольтаж.

Появляется вопрос: если подключить трехфазный счетчик через трансформаторы тока, показания поменяются в сопоставлении со случаем, когда измеритель врубается впрямую? В точку! Потому пришла пора сказать: трехфазные счетчики возможно окажутся применимыми работать с измерительными трансформаторами. Выяснить нетрудно, рассмотрев маркировку, расшифровка согласно ГОСТ 25372-95. Возникает 1-ая нужная информация. Поглядите набросок, показано вид трансформатор тока электрической схемы:

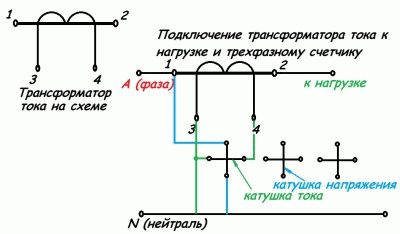

Обозначение трансформатора тока

• 1-ое отличие приметно сходу. Трансформатор тока больше напоминаем дроссель, обычную индуктивность, перечеркнутую прямой линией по длине.
• Витками схематично показана вторичная обмотка с малым током. Коэффициент трансформации выбирается согласно маркировке, обозначенной корпусом трехфазного счетчика. Нельзя включить одной цепью приборы совсем различного класса.
• Нагрузка, создаваемая электродвигателями, сварочными аппаратами, подключается к жирной прямой черте.

Полагаем, почти все понятно, поясним значительно. Катушка тока трехфазного счетчика подключается в цепь вторичной обмотки трансформатора, при этом принято один конец выводить на нейтраль. Допустимо выполнить снаружи (своими руками) и снутри корпуса. Как делать, указывается схемой подключения трехфазного счетчика через трансформаторы тока, приведенной почаще шильдиком. Осмотрите хорошо устройство, отыскивая схожее изображение.

Вторым моментом назовем подключение катушки напряжения. Врубается параллельно подаваемой первичной обмотке трансформатора тока фазе. 2-ой конец, как с первой катушкой, образует нейтраль (нулевой провод). Трудно для осознания, смотрите иллюстрацию (набросок): описали тщательно обозначенный момент: куда что стыковать, возникни необходимость подключать трансформаторы тока. Для простоты сделали провода различного цвета, смотрите:

Зеленоватым показана схема подключения катушки тока. Образует с вторичной обмоткой трансформатора замкнутую цепь. Одна сторона заземлена. Помогает имеющимся индуктивностям образовать делитель, через который ток будет достигать земли. Проще произвести измерение подходящих характеристик.

Подытожим: дабы провести подключение электросчетчика через трансформаторы тока, необходимо учесть маркировку устройства. Там приводятся нужные коэффициенты. Согласно цифрам выбираются трансформаторы тока. Трехфазные счетчики нередко комбинированные. Допускают подключение без трансформаторов тока. Корпус дает рабочие значения, в скобках – предельные. К примеру, 5 (10) А. Номинальный ток (одной фазы) составит 5 А, предельный – 10.

Сейчас особенности схемотехники. В трехфазных сетях, лишенных нейтрали, ток утекает с потребителя через свободную фазу, где нуль, или подходящая полярность. Потому, потрудитесь учесть направление магнитного поля катушки, верно оценивая расход энергии. Нет гарантии, что трехфазный счетчик для цепей с нейтралью будет работать верно. Рекомендуется измеритель выбирать строго согласно имеющимся условиям.

Маркировка трехфазных счетчиков

Приводим информацию не так как читатели поленятся открыть ГОСТ 25372-95. Для выпускника спец Университета приведенные обозначения могут показаться истинной филькиной грамотой. Чего гласить про большая часть людей. Коротко разберем методы формирования маркировки счетчиков энергии:

Во-1-х, трехфазный счетчик, подключаемый через трансформатор тока, характеризуется особенным знаком (но только не для устройств с первичным счетным механизмом). Рассматриваем тщательно, конкретно данный класс устройств подпадает теме нынешнего обзора. Корпус трехфазного счетчика оснащен маркировкой 2-ух взаимно пересекающихся кругов со схематичным отводами от каждого ввысь, вниз. Из ГОСТ лицезреем четыре вида: с вторичным счетным механизмом, смешанным счетным механизмом (переменными могут быть или ток, или напряжение), первичным счетным механизмом.

Расшифровка понятий дана, к примеру, ГОСТ 6570-96. Документ утратил силу на местности РФ, оставив ценность вместительного справочника, интересуемся только терминологией, остающейся незыблемой. Когда дискуссируют первичный счетчик электроэнергии, предполагается устройство, учитывающий коэффициенты трансформаторов тока. Показания снимают конкретно, отдавать поставщику для оплаты. Если механизм измерения трехфазных счетчиков, подключаемых через трансформаторы тока, вторичный, придется взять калькулятор, заняться умножением на коэффициент. Размер числа указан.

Природа родила трехфазные счетчики смешанного механизма регистрации показаний. Считается, что учитывается коэффициент трансформации 1-го параметра. Напряжение, или ток. Показания устройства необходимо корректировать вручную перед оплатой счетов. Сейчас обсудим маркировку.

Главный щиток содержит коэффициент трансформации: наклонная либо рядовая дробь, учтенный производителем (настройщиком). Суммируя произнесенное выше, для счетчика с вторичным механизмом регистрации тут приводить, фактически, нечего. Около значка 2-ух кругов стоят одни номиналы напряжения, тока. Механизм измерения смешанный, находится переменный первичный ток – в числителе, знаменателе будет стоять напряжение. В неприятном случае все будет напротив, но в быту встречается изредка. У счетчика, снабженного первичным счетным механизмом, коэффициенты даны для тока, напряжения. Было сказано выше, в данном случае получаются готовые показания, сдаваемые для оплаты.

Поэтому, трехфазные счетчики электрического тока с вторичным механизмом измерения предпочтительны исходя из убеждений простоты применения. Как распознать на прилавке магазина (не заглядывая в паспорт), должно быть понятно. На данный момент обсудили основной щиток. Значок, сформированный кругами, декорирует циферблат. На дополнительном щитке показываются неучтенные коэффициенты трансформации, вблизи приводятся коэффициенты для умножения показаний, получения подходящих цифр. Так как у трехфазных счетчиков электроэнергии с первичным счетным механизмом все учтено, приборы в этом плане чисты. Дополнительный щиток способен отсутствовать, не содержит инфы.

Осторожно при покупке!

Направьте внимание, трехфазные счетчики электроэнергии бывают различными по… параметру регистрации. Пользуемся оценивающими полную энергию. А бывает другая? Да! Когда идет подключение 3х-фазного счетчика через трансформаторы тока в особенности отлично видно. Наличие индуктивных, емкостных сопротивлений вызывает сдвиг фаз. Покажется неописуемым, ток начинает течь от поставщика назад. Выходит, полная энергия учитывает прохождение реактивного тока, полезной работы в нагрузке не совершающего.

Потребитель может быть… генератором. Невольно вспоминаешь смешной рассказ про закачивающих воду в водопровод. Реактивная мощность на сто процентов паразитная. Протекание излишних токов вызывает утраты. Понижается активная мощность. В эталоне реактивная мощность миниатюризируется особыми мерами. В магазине найдем приборы измерения активной, реактивной, общей мощности. Почти всегда пользуемся последним типом устройств. Смотрите, что конкретно нужно выполнить. Либо не удивляйтесь позже, что подключение трехфазного счетчика Меркурий через трансформаторы тока дает неправильный итог (завышенный).

На этом прощаемся. Возлагаем надежды, картинки полезны, схема подключения трехфазного счетчика через трансформаторы тока ясна сейчас читателям. Добавим, каждой электрической цепи сопоставляется понятие коэффициента, характеризующего величину реактивной мощности. Понятие туманное, далековато не каждому разъяснению рекомендуется веровать (удостоверились, проинспектировав направленные на определенную тематику веб-сайты).

Видео: Подключение трехфазного счетчика через трансформаторы тока.
