Подключение трехфазного счетчика через трансформаторы

Электросчётчик – устройство, позволяющее производить контроль и учёт потребляемой электроэнергии. Подключение счетчика через трансформаторы тока может осуществляться по нескольким схемам. Животрепещущим на сегодня считается трёхфазный счётчик Меркурий 230. Установка счётчика для учёта использованной электроэнергии проводится путём подключения его через схему электроснабжения. Различают по конфигурации однофазовые и трёхфазные счётчики, которые можно подключить прямым и непрямым методом.

Установка однофазового устройства

Подключение однофазового электросчётчика делается в область разрыва полосы питания. Не должно быть подключения потребителей энергии к полосы питания до монтажа счётчика. Установка автоматического выключателя будет основательной в целях защиты подводящей полосы. Также он пригодится в процессе замены устройства. Благодаря установке выключателя не будет нужно обесточивание всей подводящей полосы.

Также целесообразным будет установка автоматического выключателя после монтажа электросчётчика через трансформаторы тока, для защиты отходящей полосы при появлении поломок цепи юзера электроэнергии.

На каждом однофазовом устройстве, часто с задней стороны, имеется схема подключения. Устройство с одной фазой подключается с помощью четырёх зажимов, средством которых присоединение провод с устройством. Фазный и нулевой провода соединяют с зажимами по таковой схеме:

• клемма №1 к фазному проводу (L),
• клемма №2 к отходящему фазному проводу,
• клемма №3 к нулевому проводу питающей полосы (N),
• клемма №4 к отходящему нулевому проводу.

Данная схема подключения однофазового счётчика создана для установки в личном доме, квартире высотного дома, также средней площади торгового павильона.

Установка трёхфазного устройства

Контроль и учёт электроэнергии в четырёх-проводных сетях просит использования как измерителя трёхфазного электросчётчика, подключение которого может быть прямым путём и через трансформаторы тока. Устройство для измерения электроэнергии, подключаемое по схеме с внедрением трансформаторов тока именуется трансформаторным счётчиком.

Использование трансформаторов тока нужно при полукосвенном включении счётчика к электрической сети и установленной мощности за пределами 60 кВт. Эти дополнительные устройства отличаются внедрением электрического провода заместо первичной обмотки. Основываясь на законы индукции, протекание тока по проводнику при вторичной обмотке происходит электрический заряд, величину которого держит под контролем и учитывает устройство.

Расчёт объёма использованной электроэнергии осуществляется путём умножения показаний измерительного устройства на коэффициент трансформации. В качестве источников инфы при подключении устройств контроля и учёта электричества путём выступают трансформаторы тока.

Подключение через трансформаторы тока

Самой животрепещущей на сегодня считается схема подключения десятипроводная, преимуществом которой является изоляция силовых цепей.

Трансформаторы тока обеспечивают эту самую изоляцию силовых цепей. Для использования в бытовых либо промышленных критериях измерительного устройства изоляция либо по-другому гальваническая развязка является принципиальным фактором, обеспечивающим безопасность. К минусам такового метода следует отнести довольно огромное количество проводов.

Схема подключения делается в чёткой последовательности:

1. клемма №1 – вход фазного привода (А).
2. клемма №2 – вход измерительной обмотки фазного привода (А).
3. клемма №3 – выход фазного привода (А).
4. клемма №4 – вход фазного привода (В).
5. клемма №5 – вход измерительной обмотки фазного привода (В).
6. клемма №6 – выход фазного привода (В).
7. клемма №7 – вход фазного привода (С).
8. клемма №8 – вход измерительной обмотки фазного привода (С).
9. клемма №9 – выход фазного привода (С).
10. клемма №10 – вход нулевого привода (N).
11. клемма №11 – выход нулевого привода (N).

В процессе установки измерительного устройства электроэнергии, трансформаторы подключают к разрыву цепи средством особых зажимов, именуемых Л1 и Л2.

Подключение трехфазного счетчика

Одной из упрощённых версий подключения трёхфазного счётчика через трансформаторы тока считается сведение их в конфигурацию по наружным чертам похожую на звезду. Таковой метод упрощает установку счётчика, так как задействуется существенно меньше проводов. Это обосновано сложной конфигурацией внутренней схемы устройства.

Более устаревшей, но всё же в реальности встречаемой является семипроводная схема подключения счётчика с трёмя фазами через трансформаторы тока.

Минусом семипроводного метода считается отсутствие изоляции измерительных цепей, что является очень опасным фактором при использовании и обслуживании устройства.

Устройство последнего поколения

Конкретно таким считается трёхфазный электросчётчик Меркурий 230, используемый для фиксирования активной и реактивной электроэнергии в сетях с напряжением 380 В. Меркурий 230 характеризуется 2-мя телеметрическими выходами, защитой от взлома и классом точности варьирующейся в границах 0,5-1 S. Напряжение запасного питания у Меркурия 230 составляет порядка 6-9 В. Имеются в наличии интерфейсы для обмена данными. Счётчик Меркурий 230 оснащён электронной пломбой и автоматической диагностикой, определяющей ошибки и неисправности.

Подключение электросчётчика Меркурия 230 может быть как прямым, так и трансформаторным методом. Благодаря таким способностям устройство применимо фактически при всех критериях эксплуатации.

Подключение счетчика через трансформаторы

При подключении счетчика в электросеть 380V с током до 100А и мощностью >60кВт необходимо воспользоваться трансформаторами тока, а не врубаться впрямую. Таковой способ содействует замерам огромных нагрузочных токов маломощными устройствами учета. Проводится подключение трехфазного счетчика через трансформаторы тока по различным схемам и принципно отличается от прямого включения в фазные полосы.

Плюсы и минусы включения через ТТ

Если включить в измерительную цепь токовый трансформатор, вы можете снизить токи до чисел, обозначенных в коэффициенте преобразования устройства. Если коротко обрисовать устройство ТТ, становится понятно, что это индуктивный преобразователь с 2-мя обмотками: в первичной обмотке витков, обычно, больше, чем во вторичной, но бывает и напротив.

Когда первичная катушка подключается последовательно в линию, во 2-ой цепи появляется наименьшая фазовая нагрузка. Туда же производят подключение катушки счетчика через трансформаторы. Так вы обеспечите дополнительную защиту электросчетчика от перегрузок и недлинного замыкания: в случае чего сгорит преобразователь, а не дорогостоящий счетчик.

Нас интересует такая токовая черта преобразователя, как коэффициент трансформации, либо преобразования. Ток в 1-ной и 2-ной цепи по собственному значению может отличаться в 4 — 100 раз, поэтому коэффициенты бывают различными:

При выборе коэффициента преобразования вы должны осознавать, что обычный режим работы электросчетчика подразумевает сетевую частоту 50 Гц и номинальный ток в 5А. Коэффициент преобразования 100/5, к примеру, значит, что кратность передачи приравнивается 20-ти, и вы можете при правильном подключении трансформаторов тока к трехфазному счетчику обеспечить ток в нагрузочной цепи на уровне 100А.

Что выделяют из недочетов схемы подключения трехфазного счетчика через трансформаторы тока:

• сбои в работе устройства учета бывают в ситуации, когда измерительный ток во вторичной обмотке не доходит до границы срабатывания считывающего механизма, — такое случается при малозначительном потреблении в линейных цепях; неувязка животрепещуща для электромеханических моделей, но не электронных счетчиков;
• во время подключения трансформаторов тока к трехфазному счетчику нужно пристально учесть полярность ТТ;
• трансформатору необходимо обеспечить место для монтажа;
• особые службы буду проводить проверки устройств.

Принципиальные аспекты при включении счетчика при помощи ТТ

1. До покупки обусловьтесь с типом счетчика, местом монтажа, классом напряжения и прокрутите в голове схему подключения счетчика через трансформаторы тока.
2. Пристально прочтите паспорт устройства, разглядите схему на клеммной крышке с маркировкой и номерами выводов.
3. Электромонтажные работы с токовыми цепями проводятся в серьезном согласовании с ПУЭ. Электропровода токовых цепей в сечении должны превосходить 2,5 мм 2 .
4. Очень комфортно эксплуатировать и обслуживать систему в предстоящем, если выполнить буквенную и цифровую маркировку проводки вторичных цепей. Цветом можно выделить другие провода трансформатора.
5. Дабы облегчить ремонт и подмену 3-фазного электросчетчика, предусмотрите дополнительные контакты. Для вас не придется отсоединять потребителей от электроэнергии при ремонтных работах.

Как выбирают ТТ? Значение тока наибольшее во вторичной обмотке не должно превосходить 40% от номинала, минимум составляет 5%. Порядок фазных напряжений, подключаемых к счетчику, держут под контролем фазометром.

Соблюдения полярности подключения обмоток — главный момент. Три пары клемм входа расположены на первичной обмотке, один из их контактов Л1 нужен, дабы подключить верный фазный провод. 2-ой контакт Л2 ведет проводку к 3-фазной нагрузке. И1, И2 — клеммы на измерительной обмотке, катушка 3-фазного электросчетчика подсоединяется к ним в параллель. Какое будет сечение у кабеля, идущего к клеммам первичной катушки, находится в зависимости от тока нагрузки, во вторичных цепях к счетчику подключен проводник от 2,5 мм 2 и поболее.

Варианты схем подключения

Какая схема подключения трансформаторов тока к трехфазному счетчику подойдет в вашем случае? Давайте разберем плюсы и минусы фаворитных вариантов.

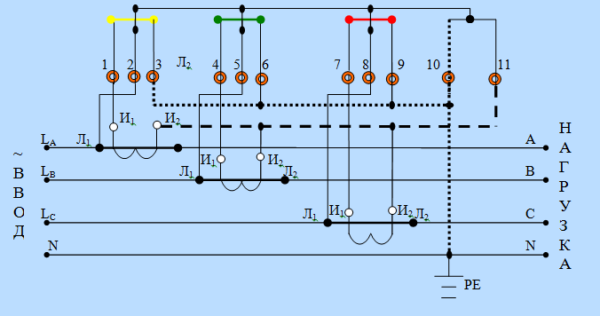

10-проводная принципная схема

Комфортная, кропотливая и неопасная схема подключения трехфазного счетчика через трансформатор тока, но не без недочетов. С одной стороны, схема позволяет при смене устройства учета не отсекать электроустановки, цепи напряжения можно тихо выключать средством испытательной коробки, заземление токовых цепей не дает потенциалу создаваться на выводах вторичных цепей. Независящий учет проводится по каждой фазе, если все-же он нарушится по одной фазе, на других это не проявится. С другой стороны, 10-проводная схема подразумевает значимый расход проводника.

Предназначение контактных зажимов в десятипроводной схеме подключения:

• входные зажимы фазовых проводов А, В, С — 1-ый, 4-ый и седьмой; выходные — 3-ий, 6-ой, девятый;
• входные зажимы измерительных обмоток фаз — 2-ой, 5-ый, восьмой;
• входной 0 провод идет на десятый зажим;
• нулевой провод — на одиннадцатый.

Информация по контактам трансформатора: вход силовой полосы показан как Л1, вход измерительной обмотки как И1, выход силовой полосы — Л2, выход измерительной обмотки — И2. Заземляющий провод РЕ подсоединяется к 0-вой шине.

Схема подключения «звездой»

Все выходы измерительных обмоток И2 должны сойтись в одном узле тока и подсоединиться к одиннадцатому зажиму устройства учета. 3-ий, 6-ой и девятый выходные зажимы фазовых проводов, также десятый входной нулевого провода нужно соединить совместно и подключить к нулевой шине.

Плюс такового подключения — меньше проводов, минус — в нехороший наглядности соединений, что может затруднить проверку энергоснабженцам.

7-проводное подключение

Эта схема сберегает проводник, так как вторичные токовые цепи объединены, но недостаточно надежна. Ненадежность работы связана со сбоем учета по всем фазам, если случится нарушение совмещенной токовой цепи. На данный момент является устарелой.

Подключаем электросчетчик через трансформатор: метод и схема

Четкие показания расхода электроэнергии невозможны без грамотного подключения счетчиков. На схему оказывает влияние тип оборудования, нагрузка потребителей. В бытовых линиях нужны однофазовые устройства, в промышленных – трехфазные. Замеры фиксируются по каждой из питающих фаз. Приборы с пропускной мощностью выше потребительской присоединяются к цепи впрямую. Дополнительное звено возникает в случае косвенного подключения счетчика – через трансформаторы тока (ТТ).

Трансформаторы тока для счетчиков: механизм работы и предназначение

Задачка ТТ – защита энергосистемы от повреждений. Конструкция электросчетчиков рассчитывается на эксплуатацию в определенных критериях. Свойства тока и напряжения указываются в паспорте производителя. Превышение допустимых значений вызывает куцее замыкание, перегорание. В установках с трансформаторами тока вторичные измерительные полосы отделяются от первичных потребительских цепей. Нагрузка на узел учета понижается до требуемых величин.Малые значения неопасны. Ремонт осуществляется быстрей. Легче поменять малогабаритный трансформатор тока, чем счетчик.

ТТ – преобразователи больших токовых нагрузок в низкие. У каждой марки свой уровень трансформации К. Коэффициент указывает, во сколько раз вторичный ток меньше первичного. Расход электроэнергии определяется как разница между показаниями, умноженная на К.Популярны модели с кратностью от 10/5 до 100/5. Формула 100/5 значит, что аппарат готов конвертировать нагрузку питательной сети, равную 100А, в 5 Ампер, нужных для работы счетчика.

Настоящей работе содействуют установочные свойства конструкции.

1. Сердечник из электротехнического сплава отличается низким магнитным сопротивлением.
2. Изолированные обмотки устойчивы к перегреву. Материал – медь, алюминий. На метод монтажа устройств оказывает влияние тип первичной обмотки: катушечный, шинный, стержневой, одновитковый, многовитковый.
3. Клеммы на вводах и выводах обмоток маркируются на заводе-изготовителе. Качество затяжки крепежа оказывает влияние на точность показаний.
4. Защищает элементы кожух.
5. Маленькие размеры, вес. Аппарат вмещается в квартирный щиток.
6. Срок эксплуатации – 25 лет.

Действие основывается на электромагнитной индукции. Первичная обмотка присоединяется к силовому участку, вторичная – к катушке трехфазного счетчика. Фазовый ток делает магнитные волны в замкнутом контуре сердечника. Под воздействием движущей силы частиц возникает электроэнергия во вторичной обмотке. Сигнал попадает в учетный узел.

Первичная обмотка соединяется последовательно, вторичная – замыкается на нагрузку. Потребительский и измерительный характеристики пропорциональны друг дружке.

Преобразователи почаще встречаются в линиях с 3 фазами. Большая часть однофазовых устройств устанавливается конкретно в сеть.Рекомендуемая нагрузка для прямого включения – 60 Ампер.

Подключение через трансформаторы: схемы

Преобразователи тока используются в низковольтных установках с нагрузкой более 100А и мощностью до 0,4КВ. В сеть устанавливаются только трансформаторы. Силовые участки подключаются через ТТ. Полосы напряжения присоединяются конкретно к устройствам учета. Способ получил название «полукосвенный».

В высоковольтных линиях электропередачи с нагрузкой выше 1000В получил распространение косвенный метод. Вместе с ТТ трудятся трансформаторы напряжения (ТН).

Варианты полукосвенного способа – десятипроводная, семипроводная,совмещенная схемы монтажа. В каждой из технологий есть плюсы и минусы.

В десятипроводной схеме подключения полосы тока и напряжения изолированы друг от друга. Раздельный учет тока, напряжения – достоинство способа. При проверках и обслуживании не приходится отключать электроэнергию. Токовые участки заземляются. При нарушениях работы в одной фазе не прекращаются измерения по другим фазам.

Недочет – огромное количество соединительных кроссов:

• перемычки от каждой из фаз – 3 шт.;
• нулевой проводник – 1 шт.;
• полосы от преобразователя – 6 шт.

В семипроводном варианте 3 измерительные полосы соединяются воединыжды с нейтралью. Для прокладки пригодятся семь перемычек. Плюсы – легкость монтажа, наименьший расход кабельной продукции. Отсутствие учета энергии при сбоях в работе каждой из фаз– минус.

Время от времени встречается устаревший метод – с совмещенными линиями. Отключение потребителей при плановых проверках, ошибки в показаниях сделали его внедрение нецелесообразным.

В схему включения счетчика через трансформаторы тока входят:

• вводный автомат;
• ТТ;
• 3-фазный счетчик;
• амперметр;
• вольтметр;
• клеммный блок (КИП);
• набор кабелей;
• клеммы.

Непременное наличие испытательных коробок в схемах с ТТ прописано в п. 5. 1. 23 Правил устройства электроустановок (ПУЭ). Задачка клеммного устройства – не допустить обесточивания потребителей при:

• выключении сети в каждой фазе;
• подмене неисправного оборудования;
• шунтировании;
• установке примерного устройства учета;
• тестовых замерах.

Марки счетчиков различаются по конструкции, классу точности, методу монтажа. Универсальный вариант – электронный счетчик Меркурий 230 ART. Устройство врубается как конкретно, так и косвенно. Полезные свойства – многотарифный режим, защита от взлома, интегрированная память, модем передачи данных. Характеристики расхода растут при нарушении очередности фаз. Срок эксплуатации – 30 лет.

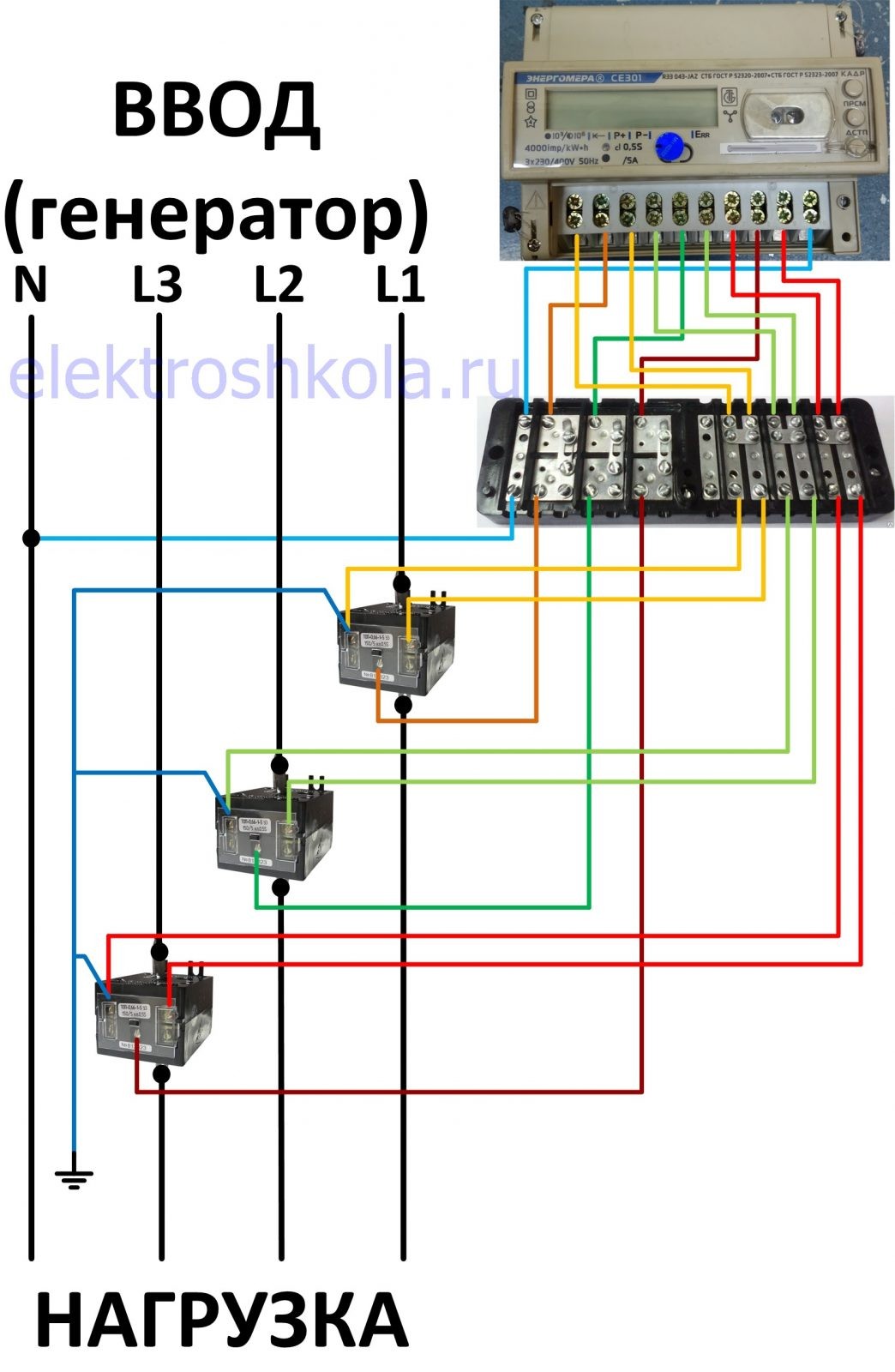

Принципная схема подключения трехфазного счетчика через трансформаторы тока.

Контролируемая линия выводится на клеммы Л1, Л2. Контролирующая – на И1, И2. Перемычка К предусмотрена для защиты обмотки от перепадов напряжения. Уровень нагрузки I1 преобразуется до значения I2. N – нейтраль, A – амперметр, W – вольтметр.

Принципиальные аспекты

Схема коммутации указывается в паспорте и на корпусе изделия.Дабы не появились сбои в электросети, элементы подбираются с схожими качествами:

1. Приборы прямого включения не используются в косвенной схеме.
2. Для преобразователей с вторичным током 5А подходят 5-Амперные аппараты.
3. В схеме участвуют ТТ с одинаковым К преобразования. Коэффициент рассчитывается в согласовании с параметрами сети.
4. Трехфазное оборудование небезопасно для однофазовой сети.
5. Лучше ведут взаимодействие марки 1-го производителя.

В главе 1.5 Правил прописаны нормативные требования для правильного выбора преобразователей. Наибольший, в том числе аварийный, показатель нагрузки в контролируемой установке не должен превосходить номинальные свойства трансформатора.

На точность учета оказывает влияние направление потока в обмотках трансформаторов.Соблюдать полярность помогает маркировка клемм. В силовой сети приняты обозначения Л1, Л2; в измерительной– И1, И2. Соединение осуществляется в серьезной последовательности. Исключает неурядицу цветная изоляция. Стандартные цвета указываются в ПУЭ. Корректность подключения проверяется гальванометром.

Как опытнейший дирижер, трансформатор регулирует работу энергосистемы.Подключение через ТТ понижает цена строительства. Не пригодится крупногабаритное оборудование. Малогабаритный 5-Амперный приборчик определяет нагрузку в сотки Ампер! Вести взаимодействие с полезным аппаратом могут реле, амперметры, ваттметры. Благодаря трансформаторам соблюдается главное требование – безопасность учета электроэнергии.
