Работа трехфазных электродвигателей считается еще более действенной и производительной, чем однофазовых движков, рассчитанных на 220 В. Потому при наличии 3-х фаз, рекомендуется подключать соответственное трехфазное оборудование. В итоге, подключение трехфазного мотора к трехфазной сети обеспечивает не только лишь экономную, но и размеренную работу устройства. В схему подключения не нужна добавление каких-то пусковых устройств, так как сразу после пуска мотора, в обмотках его статора появляется магнитное поле.
Схемы подключения
Магнитное поле, создаваемое 3-мя обмотками, обеспечивает вращение ротора электродвигателя. Таким макаром, электрическая энергия преобразуется в механическую.

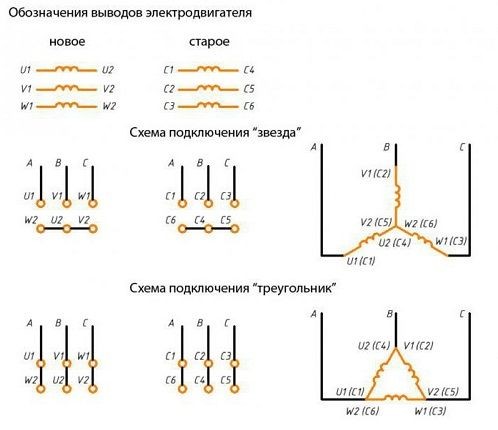

Подключение может производиться 2-мя основными методами – звездой либо треугольником. Любой из них имеет свои плюсы и недочеты. Схема звезды обеспечивает более плавный запуск агрегата, но мощность мотора падает приблизительно на 30% от номинальной. В данном случае подключение треугольником имеет определенные достоинства, так как утрата мощности отсутствует. Все же, тут тоже есть своя особенность, связанная с токовой нагрузкой, которая резко растет во время запуска. Схожее состояние оказывает негативное воздействие на изоляцию проводов. Изоляция может быть пробита, а мотор вполне выходит из строя.
Повышенное внимание следует уделить европейскому оборудованию, укомплектованному электродвигателями, рассчитанными на напряжения 400/690 В. Они рекомендованы к подключению в наши сети 380 вольт только способом треугольника. В случае подключения звездой, такие движки сразу сгорают под нагрузкой. Данный способ применим только к российским трехфазным электрическим движкам.

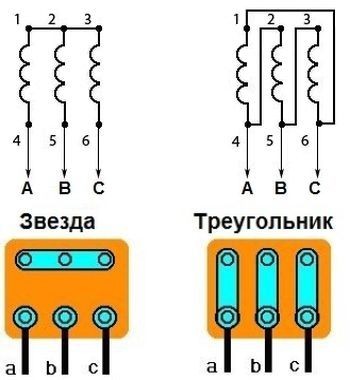

В современных агрегатах имеется коробка подключения, в которую выводятся концы обмоток. Их количество может составлять три либо 6. В первом случае схема подключения вначале подразумевается способом звезды. Во 2-м случае электродвигатель может врубаться в трехфазную сеть обоими методами. Другими словами, при схеме звезда три конца, находящиеся сначала обмоток соединяются в общую скрутку. Обратные концы подключаются к фазам сети 380 В, от которой поступает питание. При варианте треугольник все концы обмоток последовательно соединяются между собой. Подключение фаз осуществляется к трем точкам, в каких концы обмоток соединяются между собой.
Механизм работы генераторов переменного тока

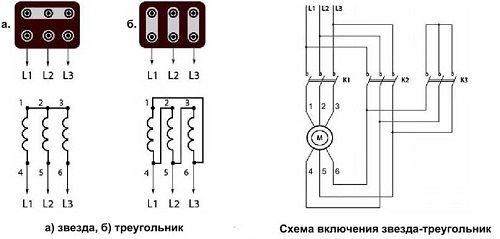

Внедрение схемы «звезда-треугольник»
Сравнимо изредка применяется комбинированная схема подключения, популярная как «звезда-треугольник». Она позволяет создавать плавный запуск при схеме звезда, а в процессе основной работы врубается треугольник, обеспечивающий наивысшую мощность агрегата.
Данная схема подключения достаточно непростая, требующая применения сходу 3-х магнитных пускателей, устанавливаемых в соединения обмоток. 1-ый МП врубается в сеть и с концами обмоток. МП-2 и МП-3 соединяются с обратными концами обмоток. Подключение треугольником осуществляется ко второму пускателю, а подключение звездой – к третьему. Категорически воспрещается одновременное включение второго и третьего пускателей. Это приведет к недлинному замыканию между фазами, присоединенными к ним. Для предотвращения схожих ситуаций между этими пускателями устанавливается блокировка. Когда врубается один МП, у другого происходит размыкание контактов.
Работа всей системы происходит по следующему принципу: сразу с включением МП-1, врубается МП-3, присоединенный звездой. После плавного запуска мотора, через определенный промежуток времени, задаваемый реле, происходит переход в обыденный рабочий режим. Дальше происходит отключение МП-3 и включение МП-2 по схеме треугольника.
Трехфазный мотор с магнитным пускателем

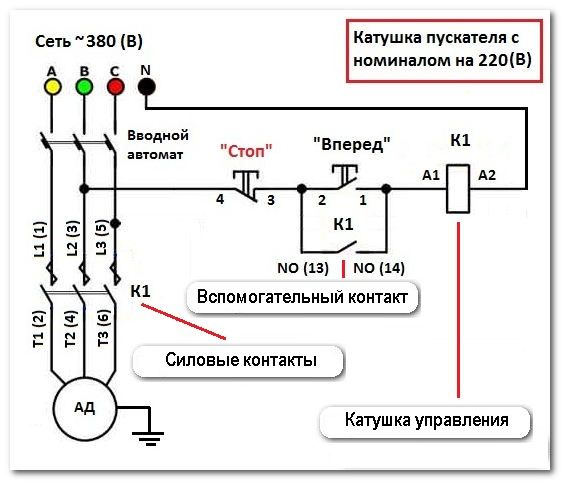

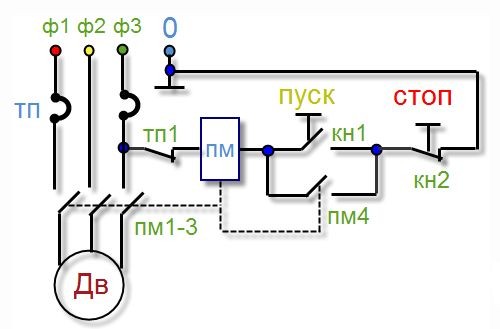

Подключение трехфазного мотора при помощи магнитного пускателя, осуществляется также, как и через автоматический выключатель. Просто эта схема дополняется блоком включения и выключения с надлежащими клавишами Запуск и СТОП.
Одна нормально замкнутая фаза, присоединенная к движку, соединяется с кнопкой Запуск. Во время нажатия происходит смыкание контактов, после этого ток поступает к движку. Но, следует учитывать, что в случае отпускания кнопки Запуск, контакты окажутся разомкнутыми и питание поступать не будет. Дабы не допустить этого, магнитный пускатель оборудуется еще одним дополнительным контактным разъемом, так именуемым контактом самоподхвата. Он делает функцию блокировочного элемента и препятствует разрыву цепи при выключенной кнопке Запуск. Совсем разъединить цепь можно только при помощи кнопки СТОП.
Как подобрать и подключить конденсатор для трехфазного мотора
Таким макаром, подключение трехфазного мотора к трехфазной сети может быть выполнено разными методами. Любой из них выбирается в согласовании с моделью агрегата и определенными критериями эксплуатации.

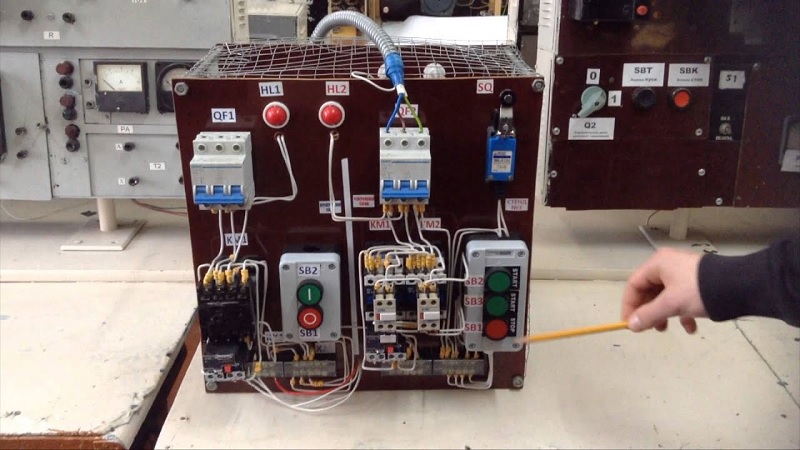

Реверсивная схема подключения магнитного пускателя
Приветствую вас, почетаемые читатели веб-сайта elektrik-sam.info!
Для того, дабы запускать электродвигатель в прямом и оборотном направлении применяется реверсивная схема управления на магнитном пускателе.
В этой статье тщательно рассмотрена пошаговая работа схемы. Схему, в какой мотор работает исключительно в одном направлении, без реверса, смотрите в статье нереверсивная схема подключения магнитного пускателя.
В заключении этой статьи смотрите видео, демонстрирующее детализированную работу схемы реверсного запуска мотора.

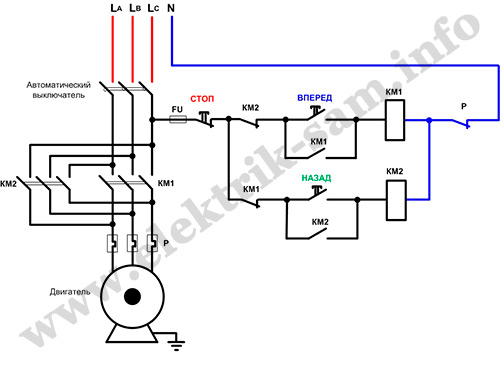

Сначала разглядим реверсивную схему подключения с катушкой магнитного пускателя на 220В, а потом работу схемы.
Фазы А,В и С питающего напряжения подводятся к клеммам асинхронного мотора через:
— 3-х полюсный автоматический выключатель, который защищает всю схему и позволяет отключать питающее напряжение;
— попеременно через три пары силовых контактов магнитных пускателей КМ1 и КМ2;
— термическое реле Р, которое служит для защиты от перегрузок.
Для того, дабы поменять направление вращения трехфазного электродвигателя, нужно поменять местами подключение всех 2-ух фаз!
Для этого в цепь обмотки мотора включены силовые контакты от 2-ух пускателей, которые подключаются попеременно, меняя чередование фаз. В нашей схеме при вращении вперед последовательность фаз такая — А, В, С. При вращении вспять — С, В, А. Т.е. чередование фаз А и С изменяется местами.
Катушки магнитных пускателей с одной стороны подключены к нулевому рабочему проводнику N через нормально-замкнутый контакт термического реле Р, с другой, через кнопочный пост к фазе С.
Кнопочный пост состоит из 3-х кнопок:
1) нормально-разомкнутой кнопки ВПЕРЕД ;
2) нормально-разомкнутой кнопки Вспять ;
3) нормально-замкнутой кнопки СТОП .
К кнопке ВПЕРЕД параллельно подключен нормально-разомкнутый вспомогательный контакт пускателя КМ1, и соответственно, к кнопке Вспять — нормально-разомкнутый вспомогательный контакт пускателя КМ2.
Также в цепь питания обмотки пускателя КМ1 включен нормально-замкнутый контакт пускателя КМ2, а в цепь обмотки пускателя КМ2, включен нормально-замкнутый контакт пускателя КМ1. Это изготовлено для блокировки, дабы предупредить пуск мотора вспять, когда он крутится вперед, и напротив. Т.е. запустить мотор в всякую из сторон можно только из положения останова.
Работа схемы
Переводим рычаг трехполюсного автоматического выключателя во включенное положение , его контакты замыкаются, схема готова к работе.
Пуск вперед
Жмем кнопку ВПЕРЕД . Цепь питания обмотки магнитного пускателя КМ1 замыкается, якорь катушки втягивается, замыкает силовые контакты КМ1 и вспомогательный нормально-открытый контакт КМ1, который шунтирует кнопку ВПЕРЕД .
Сразу вспомогательный нормально-замкнутый контакт КМ1 размыкает цепь управления магнитным пускателем КМ2, заблокируя тем возможность пуска реверса мотора.
Три питающих фазы в последовательности А,В,С подаются на обмотки мотора и он начинает крутиться вперед.
Отпускаем кнопку ВПЕРЕД , она ворачивается в начальное нормально-разомкнутое состояние. Сейчас питание на обмотку пускателя КМ1 подается через замкнутый вспомогательный контакт КМ1. Мотор запущен и крутится вперед.
Останов мотора из положения ВПЕРЕД
Для остановки мотора либо для пуска в другую сторону, нужно поначалу надавить кнопку СТОП . Питание цепи управления размыкается. Якорь магнитного пускателя КМ1 под действием пружины ворачивается в начальное состояние. Силовые контакты размыкаются, отключая питающее напряжение от электродвигателя. Мотор останавливается.
Сразу с этим размыкается вспомогательный контакт КМ1 в цепи питания обмотки пускателя КМ1 и замыкается вспомогательный контакт КМ1 в цепи питания пускателя КМ2.
Отпускаем кнопку СТОП . Она ворачивается в начальное, нормально-замкнутое положение. Но так как вспомогательный контакт КМ1 разомкнут, питание на обмотку пускателя КМ1 не подается, мотор остается выключенным и схема готова к следующему запуску.
Реверс мотора
Дабы запустить мотор в оборотном направлении, жмем кнопку Вспять .
Питание подается на обмотку пускателя КМ2. Он срабатывает, замыкая силовые контакты КМ2 в цепи питания мотора, и вспомогательный контакт КМ2, который шунтирует кнопку Вспять . Сразу с этим, другой вспомогательный контакт КМ2 разрывает цепь питания пускателя КМ1.
На обмотки мотора подаются три фазы в порядке С,В,А, он начинает крутиться в другую сторону.
Отпускаем кнопку Вспять . Она ворачивается в начальное положение, но питание на обмотку пускателя КМ2 продолжает поступать через замкнутый вспомогательный контакт КМ2. Мотор продолжает крутиться в оборотном направлении.
Останов мотора из положения Вспять
Для останова повторно жмем кнопку СТОП . Цепь питания обмотки пускателя КМ2 размыкается. Якорь ворачивается в начальное положение, размыкая силовые контакты КМ2. Мотор останавливается. Сразу с этим, вспомогательные контакты КМ2 ворачиваются в начальное состояние.
Отпускаем кнопку СТОП , схема готова к следующему пуску.
Защита от перегрузок
Работу термического реле Р и предназначение предохранителя FU я тщательно разглядел в статье Нереверсивная схема пускателя, потому в этой статье описание опускаю. Для пускателей с обмотками, рассчитанными на 380В, схема подключения будет такая.

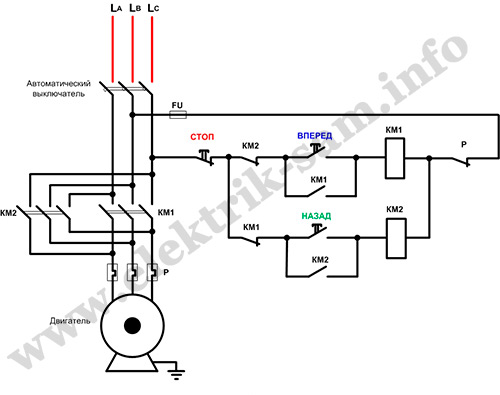

Обмотки пускателей подключается к хоть каким двум фазам, на схеме к фазам В и С.
Для большей наглядности я записал видео, в каком поэтапно показан весь процесс работы схемы.
Если видео понравилось, не запамятовывайте надавить НРАВИТЬСЯ во время просмотра на YouTube. Подписывайтесь на мой канал, узнайте первым о выходе новых увлекательных видео по электрике!
Схема реверсивного пускателя
Для переключения вращения электропривода в прямом и оборотном направлении применяется схема реверсивного пускателя. Ниже рассмотрены пусковые и рабочие режимы, защитные мероприятия. Дополнительные советы предупредят ошибки при монтаже и трагедии в процессе использования.
При помощи этих устройств обеспечивается управление электродвигателем
Нереверсивное подключение электродвигателя
Поначалу следует разглядеть относительно обычный вариант, когда электрический мотор делает свои функции с вращением исключительно в одном направлении. Такие решения полностью достаточны для насосных станций, компрессорных установок.

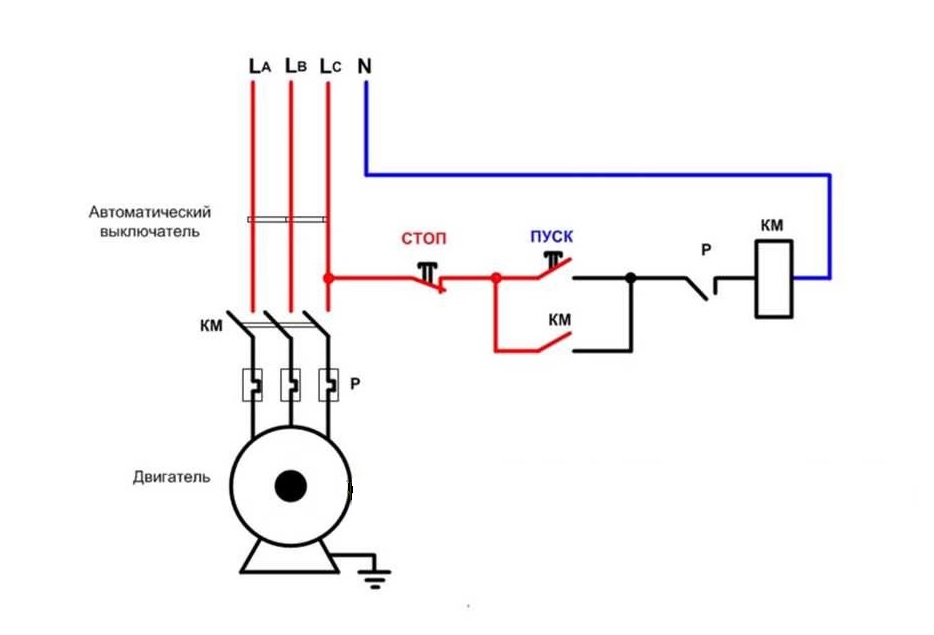

Типовая нереверсивная схема
В этом варианте подключен трехфазный источник питания 220 V последовательно через автомат и магнитный пускатель «КМ». Реле «Р» в нулевой цепи обеспечивает защиту при лишнем нагреве агрегата. 2-ой контакт обмотки пускателя подсоединен к одной из фаз «С» через плавкий предохранитель «FU», ограничивающий силу тока. 2-мя клавишами устанавливают надлежащие режимы: «Пуск» и «Стоп».
Нереверсивный пуск
Включение автомата – предварительный шаг. Электродвигатель начинает вращение после нажатия кнопки «Пуск». Это действие подключает питание обмоток. Силой магнитной индукции якорь перемещается в необходимое положение. Комбинированный контактор пускателя подает напряжение на рабочие обмотки. В этом положении шунт замыкает вспомогательную цепь, что сохраняет питание агрегата в рабочем режиме при отжатой кнопке.
Остановка
Для остановки жмут «Стоп». В этом положении отключается питание катушек пускателя. Пружина перемещает якорь в начальное положение с одновременным размыканием силовых контактов.
Защита мотора при нереверсивном пуске
При попадании в механический привод сторонних предметов ток в обмотках мотора возрастает. Нагрев изгибает биметаллические элементы термического реле. На определенном уровне увеличения температуры цепь нулевого провода разрывается. Контактные группы «КМ» ворачиваются в начальное положение. Плавкий предохранитель делает свои функции при маленьком замыкании между витками катушки индукции магнитного пускателя.
Устройство магнитного пускателя для реверсного запуска
Стандартный пускатель состоит из следующих компонент:
- сердечник с закрепленной на нем катушкой индукции;
- якорь с механизмом перемещения контактных групп;
- корпус, обеспечивающий целостность конструкции совместно с защитой от наружных воздействий.
При подаче (выключении) тока питания движением якоря замыкаются (отсоединяются) надлежащие контакты силовых цепей. Реверсивные модификации делают из 2-ух обыденных пускателей, установленных на одной монтажной панели. Дополнительными проводниками обеспечивается блокировка, препятствующая одновременному включению 2-ух изделий.

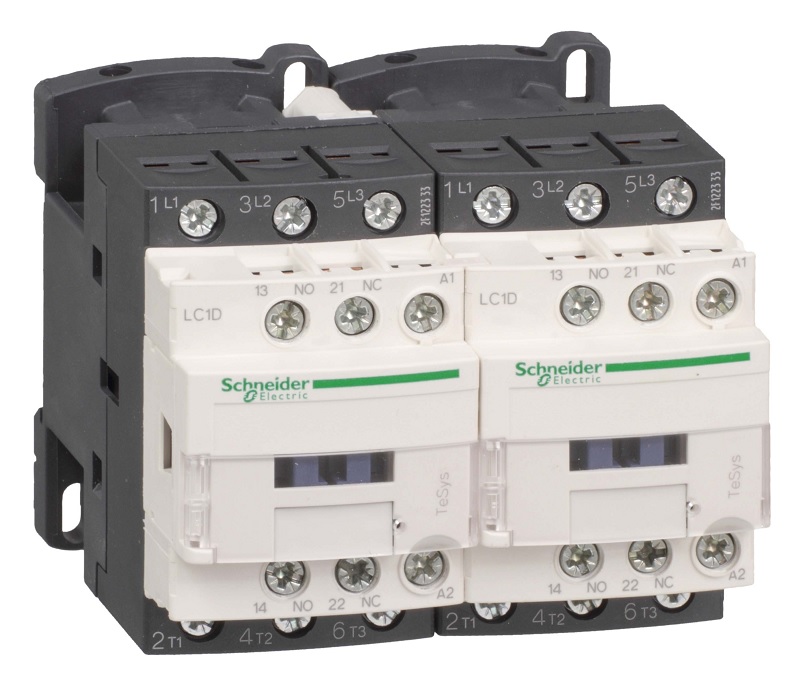

Реверсивный пускатель
К сведению. В некоторых моделях блокировка организована с применением особых механических приспособлений.
В этом варианте применяют отдельные кнопки, которые инициируют вращение ротора в прямом и оборотном направлении. 1-ый рабочий режим сопровождается шунтированием контактной группой «КМ1» соответственной цепи. Если надавить после чего кнопку «Назад», ничего не произойдет.
Для активизации оборотного вращения следует поначалу приостановить мотор, дабы исключить поломку. Нажатием «Стоп» (С – на рисунке ниже) отключают питающее напряжение 380 V. После можно подать ток в нужные обмотки через силовые контактные группы «КМ2».

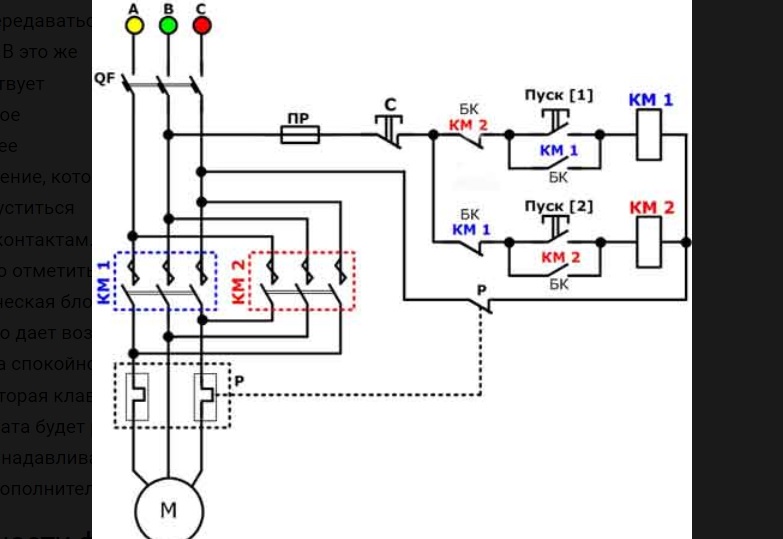

Схема подключения
Как подключается реверсивный пускатель
Такие пускатели используют в станках и других устройствах, где нужно попеременное вращение мотора в различных направлениях. Принцип подключения однофазовой сети аналогичен рассматриваемому варианту. В обоих случаях устанавливают плавкие предохранители для предотвращения повреждения цепей сильными токами.
Как происходит включение
На первой стадии основной выключатель «QF» обеспечивает подачу 3-х фаз на все входные контакты 2-ух пускателей. Разомкнутая цепь управления отключает питание обмоток мотора.
Как происходит переключение
Нажатием 2-ой кнопки «Пуск-2» подают ток в обмотки для вращения мотора в оборотном направлении. Как видно по схеме, одновременное включение 2-ух устройств нереально.
Реверсивное подключение трехфазного мотора
В остановленном положении система управления готова к работе. Однократным нажатием «Пуск-1» подают питание на обмотки для вращения ротора в прямом направлении. Шунт поддерживает целостность электрической цепи после возврата кнопки пружиной в начальное положение.
Переключение системы при обратном вращении
1-ый пускатель отключается, так как электромагнитный привод второго разрывает цепь контактной группы «КМ2» (схема реверс).
Изменение поворотного движения
Изменение режимов через остановку предутверждает резвую подачу напряжения на другие обмотки электродвигателя. Действие с определенной временной задержкой предутверждает механические повреждения, исключает сильные броски напряжения при подключении к источнику нагрузки с индуктивными чертами.
Схема подключения

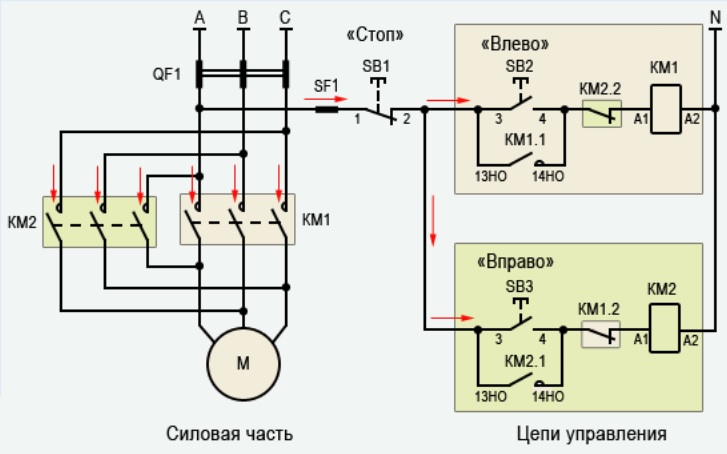

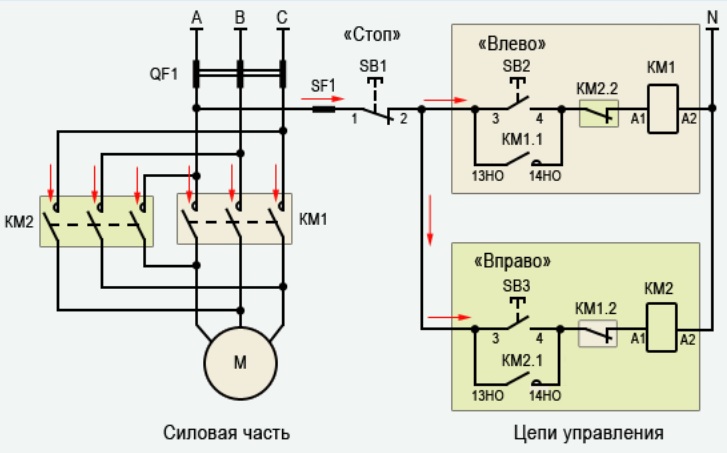

Дальше тщательно рассмотрена однолинейная схема подключения реверсивного магнитного пускателя.
Силовая часть и цепи управления
После включения силового автомата QF питание поступает на верхнюю группу контактов пускателей. Цепь управления подключается к фазе «А» и нейтральному проводнику, но находится в разомкнутом состоянии, которое поддерживается подходящим положением частей: SB2 (3), КМ 1.1. (2.1.).
Токи в начальном состоянии

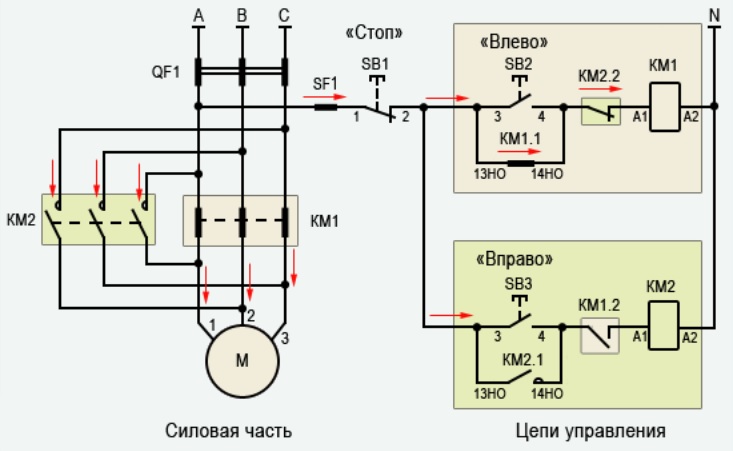

Работа цепей управления при вращении мотора на лево
Однократное нажатие кнопки «Влево» подает питание на катушку для перемещения якоря и замыкания контактов КМ2. Шунт КМ 1.1. поддерживает целостность электрической цепи в рабочем режиме.
Положение управляющих компонент при вращении мотора в прямом направлении
Работа цепей управления при вращении мотора на право
Для активации обратного вращения меняют местами две фазы на обмотках мотора. За ранее жмут «Стоп» (SB1), так как без этой промежной операции включить 2-ой реверсивный магнитный пускатель не получится.
Конфигурации при вращении электродвигателя в оборотном направлении
Силовые цепи

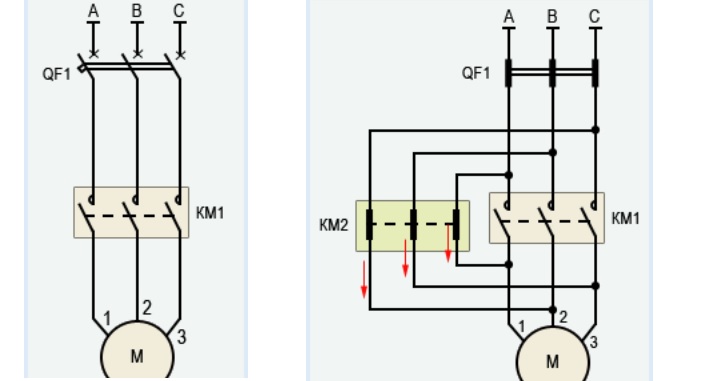

На следующих рисунках показано, как конкретно переключаются обмотки в схеме реверсивного запуска для вращения ротора в одну и другую стороны. Фаза «А» остается на том же месте. Изменяются местами «В» и «С».
Подключение мотора в различных режимах
Защита силовых цепей от недлинного замыкания либо «защита от дурака»
Если переключение пускателей выполнить без перерыва, две фазы будут сразу поданы на силовые клеммы КМ1. Куцее замыкание повредит конструкцию. Для предотвращения схожих ситуаций используют отдельные контактные группы (КМ 2.2. и КМ1.2.), которые устанавливают перед катушками КМ1 и КМ2. При подключении этих устройств, не считая соответствия по нагрузкам, отдельное внимание следует уделить корректному монтажу и защитным мероприятиям.
Следует учесть особенности решения различных практических задач. Так, асинхронный мотор подключают через пусковой конденсатор. Обеспечить функциональность пускателя от источника неизменного напряжения можно. Но в данном случае пригодится ограничить силу тока особым резистором, дабы предупредить повреждение катушки. Придется подобрать наилучшее электрическое сопротивление для сохранения работоспособности привода якоря.
