Инфракрасные обогреватели получили обширное распространение. Они владеют высочайшей эффективностью и позволяют стремительно согревать помещения любого типа. Также они могут работать на открытых и полузакрытых территориях, даря тепло находящимся там людям. Как и любые другие отопительные приборы, эти устройства могут поддерживать заданную температуру – за это отвечает терморегулятор для инфракрасного обогревателя. Что представляет собой это устройство и как оно работает? Об этом и многом другом скажет наш подробный обзор.
Виды и принцип деяния терморегуляторов для ИК-обогревателя
Принцип деяния инфракрасных обогревателей состоит в том, что они греют не воздух, а окружающие предметы. Те, в свою очередь, начинают испускать тепло, создавая в помещении теплую атмосферу. Благодаря таковой схеме работы инфракрасные обогреватели характеризуются высочайшей эффективностью. Они обеспечивают резвый прогрев и могут работать в помещениях любого типа. Это могут быть:

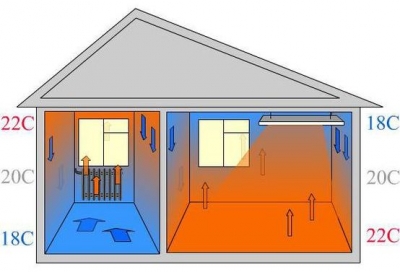

Основным различием инфракрасного устройства будет то, что он греет не воздух, а предметы вокруг себя.
- жилые помещения – кухни, комнаты, коридоры и почти все другое;
- промышленные помещения – склады и производственные цеха;
- административные помещения – кабинеты для работы и кабинеты;
- хозяйственные помещения – сараи, помещения для домашних питомцев и гаражи.
Также они используются для подогрева открытых площадок – это местности у бассейна, детские и спортивные площадки, террасы, веранды и почти все другое.
Используя инфракрасные обогреватели для подогрева помещений, нужно обеспечить контроль за температурой. В неприятном случае можно издержать электроэнергию впустую, создав в комнате самый реальный Ташкент. Обыкновенные переносные нагреватели, подключаемые к розетке, оснащаются самыми ординарными терморегуляторами либо более ординарными ступенчатыми регуляторами мощности – в данном случае за температурой приходится смотреть без помощи других.
Что касается стенных и потолочных инфракрасных нагревателей, то они в большинстве случаев представляют собой отдельные греющие модули без каких-то частей управления – наподобие обыденного осветительного прибора, который подключается к сети через регулятор либо выключатель. Для того дабы обеспечить температурный контроль, нужно приобрести отдельный терморегулятор. После чего остается выполнить подключение устройства к инфракрасному обогревателю – это не труднее, чем смонтировать осветительный прибор с выключателем.
Есть два вида терморегуляторов для инфракрасных обогревателей:
Обыкновенные механические устройства надежны в работе, но не отличаются высочайшей точностью.
- механические терморегуляторы;
- электронные терморегуляторы.
Основным преимуществом механических терморегуляторов является их предельная простота. В их конструкции предусмотрен простой биметаллический элемент, реагирующий на изменение температуры окружающей среды. Как температура подымается до данного значения, электрический контакт размыкается, прекращая работу нагревательного элемента в инфракрасном обогревателе. Фиксируя падение температуры, датчик замыкает контакты, возобновляя питание нагревательного элемента.
Принцип деяния механического терморегулятора для ИК-обогревателя очень прост. Только вот точности от него ожидать не приходится – расхождение может составить несколько градусов. В большинстве случаев градуировка в градусах тут отсутствует, а температура выставляется примерно, с ориентировкой на шкалу с цифрами от 0 до 9. Тем самым мучается энергопотребление, в итоге чего вырастают числа в счетах за свет.
Электронные терморегуляторы для ИК-обогревателей отличаются более высочайшей точностью – они в состоянии поддерживать заданную температуру с точностью до 0,5-1 градуса. Это уже более приемлемый показатель. Не считая поддержки температуры, электронные такие приборы могут:
- работать по расписанию;
- работать по данной программке;
- работать в составе охранных систем;
- управляться по GSM-каналу;
- работать в режиме «Антизамерзание».

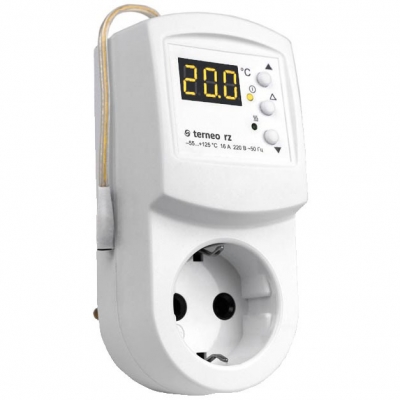

Регулятор температуры, вставляемый в розетку, прост в установке и подмене.
Электронные терморегуляторы могут быть ординарными и сложными, иметь массу опций либо не иметь их совсем. Отдельные модели оснащаются модулями дистанционного управления и сенсорными экранами. Все это позволяет выполнить управление подогревом более комфортным.
Самый обычный регулятор температуры представляет собой маленькой блок, вставляемый в розетку. В этом блоке есть своя розетка, управляемая интегрированным электронным модулем с датчиком температуры. Модуль смотрит за температурой в помещении, включая либо отключая розетку. Более сложные электронные терморегуляторы нацелены на управление сильными обогревателями либо сходу несколькими единицами отопительного оборудования – они встраиваются в стенку в комфортном для управления месте.
Место и метод подключения терморегулятора

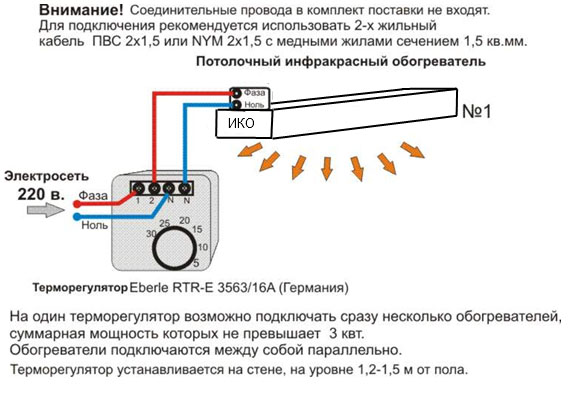

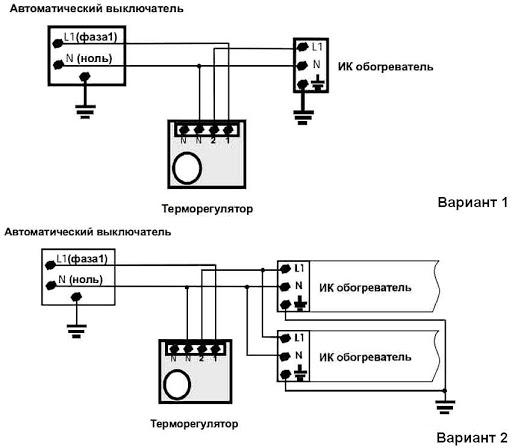

Как вы видите в схеме подключения регулятора температуры нет ни чего сложного: подводите к нему питающий провод и питание ИК обогревателя.
Подключение терморегулятора к инфракрасному обогревателю может быть выполнено самыми различными методами. К примеру, терморегулятор можно расположить прямо в стенке – с одной стороны к нему подключается электросеть, а с другой стороны подключаются сами обогреватели (в примере применяются потолочные инфракрасные обогреватели «Пион»). Датчики температуры могут быть встроенными либо выносными. Благодаря выносным датчикам достигается более четкий контроль температуры в помещении. Также с помощью их осуществляется многозональный контроль.
Схема подключения терморегулятора к инфракрасному обогревателю ординарна: сеть – сам регулятор – обогреватель. Аналогичным образом подключаются самые простые потолочные люстры, только заместо выключателя у нас применяется регулятор температуры. У многоканальных регуляторов несколько выходов – по одному на каждый обогреватель либо группу устройств.
По поводу расположения датчиков следует сказать одно – их следует располагать так, дабы на них не попадало инфракрасное излучение. Также их не следует устанавливать поблизости окон и иных источников сквозняка.
Как избрать и подключить терморегулятор к инфракрасному обогревателю
Одним из плюсов отопительных систем, использующих электрическую энергию, является возможность управления их работой как в ручном, так и в автоматическом режиме. Не стали исключением и инфракрасные системы подогрева, в силу собственной безинерционности требующие действенных и высокоточных устройств для регулировки температуры воздуха в помещении.
Внедрение в конструкции термостатов современных технологий позволяет аааааане только достигнуть требуемой точности, но и уменьшить расходы электроэнергии. К тому же самые инноваторские приборы можно подключить к системе «умный дом», стопроцентно доверив автоматике оптимизацию работы инфракрасных обогревателей.[contents h2 h3]
Виды терморегуляторов
Зависимо от конструктивных особенностей, терморегуляторы для инфракрасных обогревателей можно поделить на два вида: электромеханические и электронные.
Электромеханические термостаты

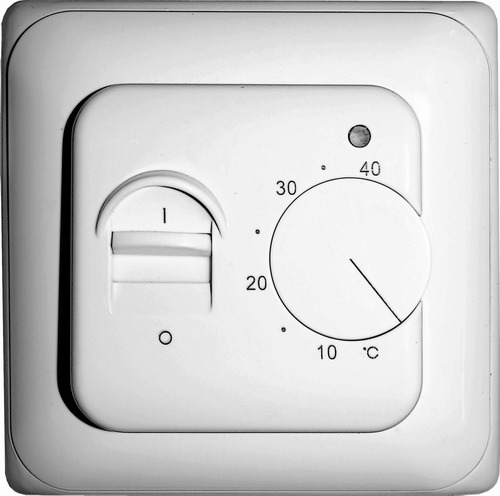

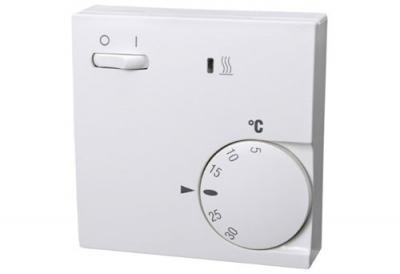

Механический терморегулятор имеет простейшее устройство – переключатель включения и ползунок регулировки температуры
Коммутация цепи в электромеханическом термостате получается благодаря специальной биметаллической пластинке, приобретенной способом соединения 2-ух полос из металлов с различными коэффициентами термического расширения. При нагревании одна полоса удлиняется посильнее другой, потому пластинка изгибается, размыкая электрическую цепь. После прекращения подачи питающего напряжения нагреватель отключается, и температура воздуха миниатюризируется. Охлаждаясь, биметаллический элемент ворачивается в начальное положение, замыкая контакты включения обогревателя. Процесс неоднократно повторяется, при всем этом поддерживается данная температура воздуха.
На корпусе электромеханических термостатов могут находиться ручка регулировки, шкала, дополнительные многофункциональные кнопки и элементы индикации.
Электронные приборы

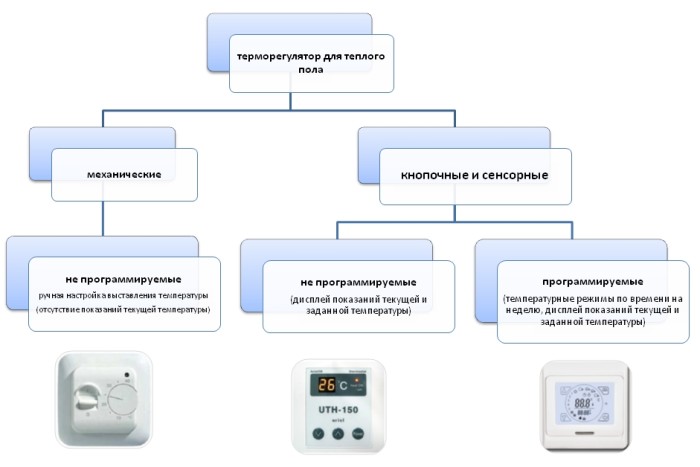

Систематизация видов терморегуляторов
Современные терморегуляторы – это совершенно не те приборы, принцип деяния которых основывается на механическом размыкании контактов. Конструкция электронного термостата состоит из нескольких частей:
- датчика температуры, изменяющего свои характеристики зависимо от
Электронные регуляторы могут оснащаться микропроцессорными системами управления, позволяющими гибко программировать устройство на выполнение определенного метода зависимо от времени суток, денька недели и т. д. Такие устройства могут встраиваться в систему «умный дом» для управления работой отопительного оборудования.
Датчики температуры
Независимо от того, является датчик температуры интегрированным либо предназначается для выносной установки, он может содержать или терморезистор, или термопару. 1-ый элемент при колебаниях температуры изменяет внутреннее сопротивление. 2-ой содержит спайку из 2-ух металлов с разными потенциалами. Она производит электрический ток, величина которого прямо пропорциональна силе нагревания. Зная зависимость конфигурации характеристик датчика от температуры, несложно составить метод работы процессора.
Датчики второго типа (термопары) надежнее и обеспечивают точность показаний в границах 0.1-0.5ºС.
В последние годы огромное распространение получили термодатчики, передающие свои характеристики через радиоканал. Их достоинство – возможность установки в любом месте без необходимости укладывать провода, что особо принципиально, если нужно коммутировать потолочный обогреватель. Питаются такие приборы от батареек, которые, беря во внимание малый ток употребления в дежурном режиме, приходится поменять не почаще 1-2 раз в год.
Подбор терморегулятора
При выборе терморегулятора для инфракрасного обогревателя нужно ориентироваться на функциональность и удобство управления. Но главный параметр, по которому определяют способность устройства делать намеченную цель, является его ток нагрузки.
При превышении этого параметра коммутирующий элемент любого терморегулятора (будь то электромеханическое либо твердотельное реле) безизбежно выйдет из строя.
Высчитать ток нагрузки нетрудно. Сначала нужно вычислить ток употребления обогревателя. Для этого довольно поделить показания устройства в Вт (ватт) на напряжение подключения в В (вольт). Разыскиваемая величина будет представлена в А (амперах).
Например, для инфракрасного обогревателя мощностью 2.2 кВт ток употребления составит 10 А (2.2 кВт = 2200Вт, а 2200 Вт / 220 В=10 А). Прибавив к этому параметру 15 – 20% припаса, получим ток нагрузки терморегулятора, равный 12 А. Конкретно на это расчетное значение нужно ориентироваться при подборе оборудования.
Часто в техническом паспорте на изделие производители указывают наивысшую коммутируемую мощность. Это и есть величина той нагрузки, которую можно без опаски подключать к терморегулятору.
Обычно, приборы, созданные для работы вместе с инфракрасными обогревателями, рассчитаны на подключение нескольких устройств, но в сумме мощность подключения более 3 – 3.5 кВт не рекомендуется. По мере надобности коммутации нагрузки выше этой величины схема подключения должна содержать дополнительный контактор либо магнитный пускатель.
Особенности подключения и установка
Потолочные либо стенные инфракрасные обогреватели с терморегулятором, конечно, сумеют нормально работать, но от интегрированных термостатов не много толку – их датчики будут срабатывать не на реальную температуру в помещении, а на степень нагрева корпуса отопительного устройства. Вот поэтому верная схема установки подразумевает выносное размещение частей контроля.
При всем этом установка терморегулятора непременно должен учесть зональность работы инфракрасного обогревателя, по другому работа устройства будет неправильной. При установке регулятора температуры следует придерживаться обычных правил:
- если установлен потолочный обогреватель, то термостат лучше располагать на удаленной стенке. Стенное выполнение ИК-отопителя просит размещения регулятора на той же поверхности, с учетом нужного удаления;
- хорошим расстоянием от пола считается высота около 1,5 метра;
- установка впрямую находится в зависимости от типа крепления – встраиваемые изделия потребуют штробирования стенок, а приборы для поверхностного монтажа нуждаются в установке монтажных коробов под питающие кабели и провода термодатчика;
- если схема установки подразумевает размещение устройства на внешней стенке дома, то под его корпус устанавливается термоизоляция. Это поможет избежать неверных срабатываний реле;
- выбранное место для установки регулятора температуры должно находиться на удалении от окон, дверей и отопительных устройств.
Схема подключения ИК-обогревателя через регулятор температуры не имеет никаких подводных камешков, потому установка осуществляется точь-в-точь как и установка хоть какой сильной розетки. Естественным требованием является соответствие сечения монтажных проводов мощности нагревателя.

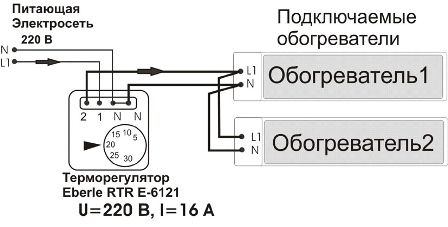

Терморегулятор имеет две пары клемм, которыми подключается к автомату электрического щита с одной стороны и к ИК-обогревателю с другой. Если схема предугадывает подключение нескольких отопительных устройств, то они должны врубаться параллельно. При всем этом вероятны два варианта включения:
- от терморегулятора идет столько пар проводов, сколько устройств нужна через него подключить.

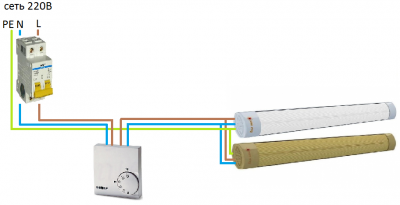

- от регулятора отходит только два проводника, которые попеременно запитывают нужное оборудование. На схеме – последовательное подключение 2-ух инфракрасных обогревателей
Очевидно, во 2-м случае сечение кабеля должно быть больше.
При монтаже принципиально не спутать места включений нулевого и фазного проводников, так как некоторые модели электронных регуляторов очень чувствительны к такового рода «переполюсовке».
Схема включения сильной нагрузки подразумевает установку магнитного пускателя либо контактора. В таком случае выходные клеммы терморегулятора присоединяются к управляющему реле, а обогреватели подключают через рабочие контакты пускателя.
При подключении инфракрасного оборудования подабающее внимание нужно уделить заземлению. Его контур должен быть надежным, а заземляющие шины иметь низкое внутреннее сопротивление. При работе с сильной нагрузкой нелишней будет и установка устройства защитного отключения.

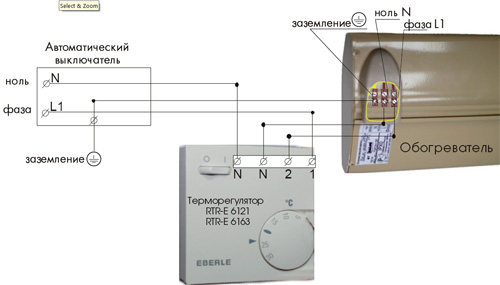

Организация заземления ИК-обогревателя
В заключение необходимо отметить, что избрать подходящий терморегулятор можно на основании теоретических выкладок, обзоров и сравнений. Но установка и подключение устройства к инфракрасному обогревателю востребует от вас не теории, а опыта и практических способностей. При мельчайших колебаниях обратитесь к проф электрику. Помните – с электричеством и отоплением лучше не шутить!
В дополнение предлагаем для вас ознакомиться с любительской видео аннотацией по укладке инфракрасного пола, в том числе тщательно рассматривается установка терморегулятора и датчика температуры:
