Устройство подсветки деталей интерьера очень нередко осуществляется при помощи светодиодных лент. Они отличаются высочайшей экономичностью, могут быть одноцветными либо разноцветными. Каждый тип этих источников освещения имеет свои особенности, в том числе и схема подключения светодиодной ленты к сети 220 В которая применяется в жилых помещениях. Основной отличительной чертой таких лент является возможность их разреза только через 1 метр, а в определенных критериях – и через 0,5 метра. При подключении необходимо уделять свое внимание на соблюдение полярности в процессе соединения проводников между собой.
Работа LED лент от сети 220 вольт
Большая часть изделий данного типа рассчитаны на подключение к сетям неизменного тока с напряжением 12 вольт. Таким макаром, питание светодиодных лент осуществляется, в большей степени, при помощи специального блока питания. Но есть схемы, дозволяющие делать подключение данных источников света к сети с напряжением 220 вольт. Для того дабы эта операция закончилась фуррором, нужно произвести определенную доработку.
С этой целью пятиметровая светодиодная лента 12 вольт, разрезается на 20 равных частей. Разрезы производятся в специально отмеченных местах, в неприятном случае, несколько светодиодов выпадут из общей схемы и не будут работать. Для выпрямления напряжения в 220 вольт применяется диодный мост.
Части ленты соединяются между собой таким макаром, дабы плюсовое значение 1-го отрезка соединялось с минусовым выходом следующего отрезка. Если в процессе использования светодиоды мало мелькают, в схему непременно врубается конденсатор. Величина тока, протекающего по дорожкам ленты, необходимо непременно держать под контролем. Если это значение превосходит норму, в схему врубаются дополнительные резисторы либо части изделия.
Как подключить светодиодную ленту к блоку питания 12 вольт
Номинальное напряжение светодиодных лент составляет 12 либо 24 вольта. Потому их эксплуатация вероятна только с применением импульсного блока питания. Он производит снижение напряжения, а на выходе появляется неизменный ток. Подключение светодиодной ленты к блоку питания осуществляется через надлежащие полюса, обозначенные маркировкой «плюс» и «минус».
Мощность каждой ленты может быть различной, зависимо от количества светодиодов. В согласовании с этим параметром выбирается более подходящий блок питания. Если мощность ленты и технические свойства блока не совпадают, это может привести к мерклому свечению светодиодов либо выходу из строя самого устройства в итоге перегрузки. Дабы высчитать свойства блока питания, к значению мощности необходимо добавить от 20 до 30%, компенсирующих утраты, возникающие за счет длины проводников. Таким макаром, при мощности ленты 24 ватта, пригодится выпрямитель, мощность которого составляет 32 Вт.
Как выполнить светодиодную лампу
Более обычным вариантом является подключение одноцветной светодиодной ленты к избранному блоку питания. Стандартную пятиметровую полосу необходимо просто подключить к подходящим выходам выпрямителя с обозначенной маркировкой полярности тока. Соединение проводов с контактами ленты осуществляется способом пайки. С этой целью применяется паяльничек с малой мощностью, дабы избежать повреждения изделия. В случае необходимости соединительный проводник можно удлинить жилами сечением 1,5 мм2. В большинстве схем красный цвет провода значит плюс, а черный либо синий – минус.
Подключение одноцветных лент имеет специальные особенности. К примеру, нельзя подключать последовательно два изделия. Это приведет к отсутствию обычного свечения на 2-ой ленте. Не считая того, токоведущие дорожки первой полосы могут перегреться, что приведет к выходу из строя светодиодов. Более корректное подключение осуществляется методом параллельного соединения светодиодных лент. В данном случае соединение 2-ой полосы осуществляется при помощи отдельных проводов, присоединенных впрямую к блоку питания через удлиняющий проводник.

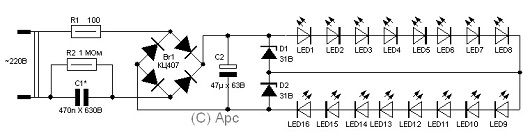

Как подключить светодиодную ленту к 220 без блока питания
Светодиодные полосы освещения, сделанные в промышленных критериях, рассчитаны на совместную эксплуатацию с блоком питания. Данное устройство конвертирует переменный ток домашней сети в неизменный. При всем этом, напряжение снижается с 220 до 12 вольт. Но, в определенных критериях, может быть подключение таких устройств освещения конкретно в сеть, напряжением 220 вольт.
Для правильного выполнения такового подключения 12-тивольтовую полосу, длиной 5 метров, необходимо разрезать на 20 частей. В предстоящем, переменный ток 220 вольт выпрямляется при помощи диодного моста, включенного в общую схему. Дальше все части ленты последовательно соединяются между собой разноименными полюсами. Другими словами плюс соединяется с минусом и, напротив. В некоторых случаях может показаться мигание, частота которого составляет 25 Гц. Оно убирается при помощи конденсатора на 5-10 мф, на 300 В, смонтированного в общую систему.
Предпосылки перегорания светодиодных ламп
Подключение с контроллером
Разноцветные светодиодные ленты могут употребляться не только лишь для освещения, но и в качестве дополнительного декорации интерьера помещения. Они разбиты на группы и управляются при помощи пульта и специального контроллера. Таким макаром, в схему добавляются дополнительные элементы.
Цветовая палитра передается 3-мя цветами. Это красный (Red), зеленоватый (Green) и синий (Blue). Потому разноцветные светодиодные ленты относятся к типу RGB. В каждой полосе имеются три группы светодиодов, которые сияют этими 3-мя цветами. У светодиодов одинакового цвета отсутствуют схематические связи между собой. У каждой группы имеется свой свой выход, потому неважно какая лента оборудована 4-мя контактами, три из которых соответствуют группам цветов, а один служит для подачи питания.
При подключении всех 3-х управляемых контактов к общему сигнальному выходу получится белоснежный цвет. Если включить их по одному, они будут давать только красный, синий либо зеленоватый цвет. Для получения разных цветов и управления ими, светодиодная лента должна подключаться через контроллер. Контроллер обеспечивает одновременное включение всех 3-х линий. Но интенсивность сигнала в каждом канале будет различной.
По типу управления эти устройства могут быть механическими либо электронными. В первом случае коммутация осуществляется вручную, к примеру, при помощи обыденного трехклавишного выключателя. Основным недочетом этого метода считается существенное ограничение диапазона цветовых эффектов. Электронные контроллеры обеспечивают управление не только лишь количеством имеющихся светодиодов. Они регулируют интенсивность их свечения. Эти приборы могут быть оборудованы одним либо несколькими каналами, зависимо от количества лент, подлежащих управлению. У каждого контроллера имеется отдельный выход в виде провода с чувствительным элементом на конце. Он нужен для регулировки света пультом управления.

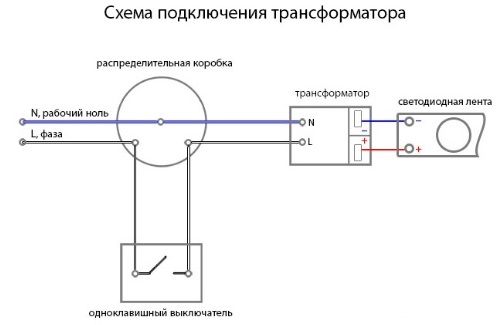

Как подключить светодиодную ленту через выключатель
Более обычной схемой считается подключение от выключателя к блоку питания, а потом к светодиодной ленте. Таким макаром, включение и выключение подсветки происходит при помощи обыденного выключателя.
Подключение осуществляется до боли просто. К обыкновенному выключателю, находящемуся в домашней сети 220 вольт, подключается блок питания. При всем этом фазный провод подключается к входному карему проводнику L, а нулевой провод соединяется с проводником N синего цвета. Потом блок питания соединяется со светодиодной лентой. В данном случае нужно серьезное соблюдение полярности, дабы плюс соединялся с плюсом, а минус – с минусом.
Устройство диодика
Размещение блока питания рекомендуется делать очень близко к ленте. Длина прокладываемого кабеля не должна превосходить 7 метров, в неприятном случае яркость свечения может существенно уменьшиться. Если все таки появилась необходимость в прокладке очень длинноватой полосы, нужно применять проводник с увеличенным сечением жил.

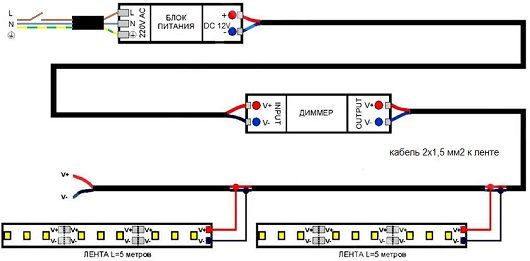

Внедрение вместе с диммером
После того как осветительные приборы подключены, нужно отрегулировать яркость их свечения. Простейшими методами являются переменные резисторы в виде потенциометра либо реостата. Но даже при малозначительной потере мощности, такие устройства становятся неэффективными. Потому в текущее время регулировка светового потока осуществляется при помощи особых активных диммерных схем на полупроводниках.
Питания диммеров происходит от сети с напряжением 12 либо 24 вольта. Сам устройство врубается в схему в промежутке между светодиодной лентой и блоком питания. Выход блока соединяется со входом диммера, а потом выход диммера соединяется с лентой. Во время подключения нужно строго соблюдать полярность. Мощность регулировочного устройства должна соответствовать определенному количеству ленты. Если же мощности диммера недостаточно, нужно пользоваться особым усилителем.
Подключение нескольких светодиодных лент
Когда осуществляется подключение менее 2-ух лент, в данном случае может быть их последовательное соединение, при условии, что 2-ая полоса имеет малозначительную длину. В местах соединения осуществляется проверка на вероятное падение напряжения.
В большинстве случаев одноцветные ленты подключаются параллельно. С этой целью применяется блок питания завышенной мощности, соответственной подключаемым устройствам освещения. То же самое касается и разноцветных лент. Единственным различием будет внедрение в схеме усилителя. Он соединяется с концом первой ленты и началом 2-ой. В некоторых схемах применяется сходу несколько блоков питания.
Разные способы позволяют делать не только лишь подключение светодиодной ленты к сети 220 В, схема которой получила наибольшее распространение. Обилие коммутирующих и регулировочных устройств позволяют применять светодиоды в самых разных помещениях, фактически с хоть какими интерьерами.
Как подключить светодиодную ленту: схемы и аспекты подключения
Светодиодная лента, хорошее осветительное устройство, для декоративной подсветки потолка, пола, лестниц, ниш и т.д. Невзирая на умеренные размеры, светодиодная лента это сложное устройство, из набора полупроводниковых устройств соединенных в схему токопроводящими дорожками, как интегральная схема.
Как следствие, подключение светодиодной ленты сильно отличается от подключения обычного осветительного прибора и имеет несколько технических аспектов, о которых побеседуем в этой статье.
На что направить внимание
1. Светодиодные ленты, продаются в 2-ух главных вариантах:
- Ленты монохромного (единственного) свечения;
- Ленты универсальные (RGB), дозволяющие добиваться свечение различного цвета.
Это означает, что мы не можем подключить ленту впрямую к бытовой электросети. Для подключения нам пригодится блок питания (о нём чуток ниже).
3. Готовые к подключению светодиодные ленты не продаются длиннее 5 метров. Эта самая длина является хорошей (по яркости и нагреву) для последовательного соединения светодиодов. Подсветка лентой длиннее 5 метров, делается из нескольких лент присоединенных НЕ последовательно, а параллельно.
4. На ленте светодиоды «посажены» группами, по 6 – 12 светодиодов в группе. Это позволяет разрезать светодиодную ленту, и сформировывать нужную длину ленты. Для удобства монтажа полосы разреза ленты верно нанесены на неё и нередко помечены значком «ножницы». Как соединить кусочки лент, чуток ниже.
5. Цвета проводов в подключении светодиодной ленты имеют значения. Так-как, питание ленты осуществляется неизменным током, то [+] соединяем с [+], а [-] с [-]. Рядовая полярность:
- Красный (карий) провод — это плюс [+],
- Синий (черный) провод — это минус [-].

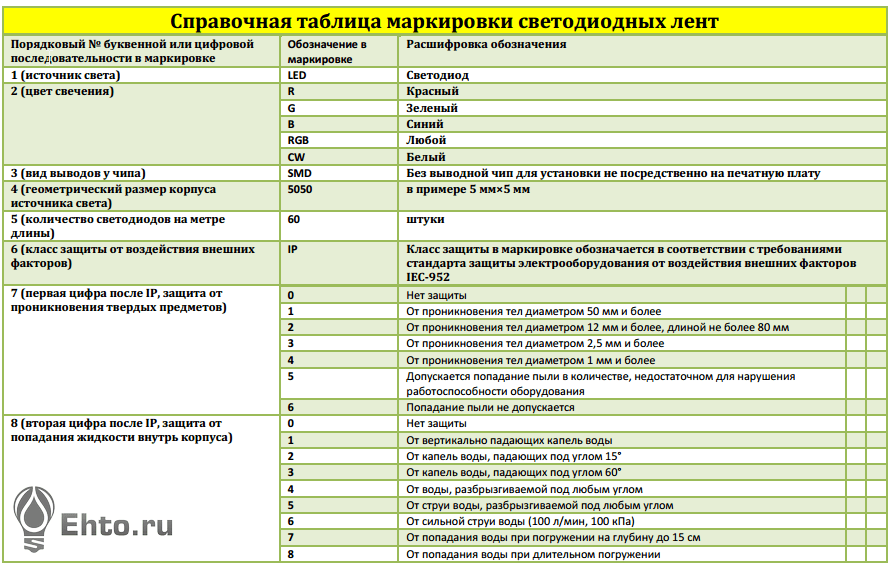

Эти 5 особенностей, нужно осознавать перед покупкой ленты, а для справки поглядеть на маркировки светодиодных лент.
Статьи по теме: Технологии ламп освещения: почему светодиоды не вытеснили соперников стопроцентно

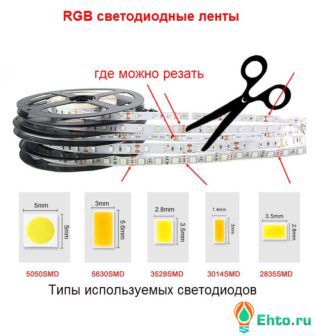

Как резать и соединять светодиодную ленту
Резать светодиодную ленту можно только по линиям отреза, нанесенным на ленту. После разрезания, на краях разрезанных лент лицезреем два (для монохромной ленты) либо четыре (для RGB ленты) контакта.
Принципиально: Можно соединить два кусочка ленты 3 и 2 метра, но ненужно соединять два кусочка 4 и 3 метра. Длина каждой ленты присоединенной к блоку питания не должна превосходить 5 метров. По мере надобности подсветить длину более 5 метров применяются два кусочка ленты, которые подключаются к блоку питания параллельно.

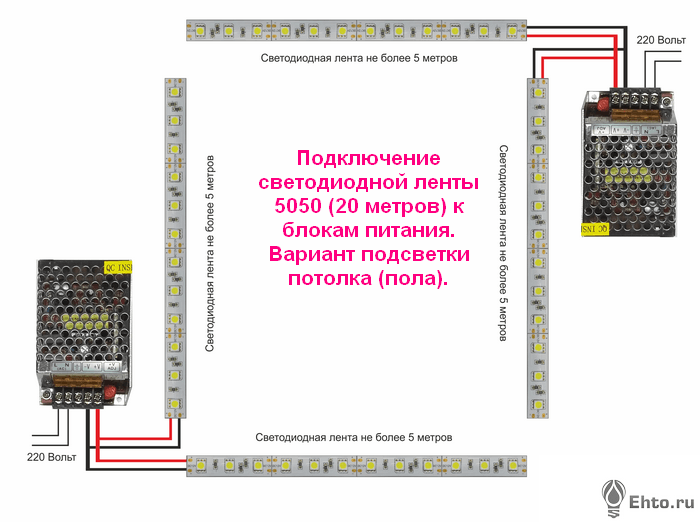

Подсветка потолка из 4 лент и 2-ух блоков питания
Как соединять светодиодные ленты
Соединять светодиодные ленты:
- Можно перемычками из монтажных проводов, припаивая их к контактам на краях.
- Можно соединять конкретно пайкой контактов, соединяя ленты встык (ненадежно).

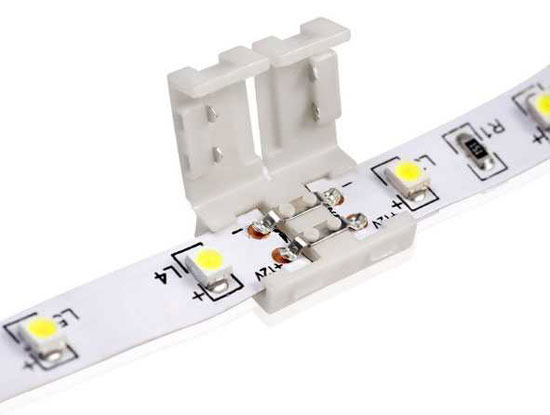

- Лучше для соединений светодиодных лент применять особые клипсы для соединений 2-ух лент без пайки.
Фото соединений светодиодной ленты
Статьи по теме: Что такое светодиодная лента: типы, свойства и схемы подключения светодиодной ленты
Как избрать блок питания для светодиодной ленты
Блок питания для подсветки светодиодной лентой выбирается по мощности всех лент входящих в подсветку. Мощность ленты берем из таблицы по типу светодиодов применяемых в ленте.
Мощность блока питания избираем с припасом 25-30% от расчетной.
Примечание: При подключении нескольких кусков ленты к одному блоку питания, мощность этих лент складывается.
Как подключить светодиодную ленту монохромную
Монохромная светодиодная лента подключается к блоку питания с соблюдением цветности (полярности) проводов, с помощью монтажных проводов сечением 0,5-1 мм. Для удобства последующего обслуживания, применяются цветные провода.
Как подключить светодиодную ленту к блоку питания Как подключить светодиодную ленту схема
Как подключить светодиодную ленту RGB
Светодиодная лента RGB подключается к блоку питания с соблюдением цветности (полярности) проводов, с помощью монтажных проводов сечением 0,5-1-1,5 мм. Для удобства последующего обслуживания, применяются цветные провода.
Статьи по теме: Проф проектирование электронных схем

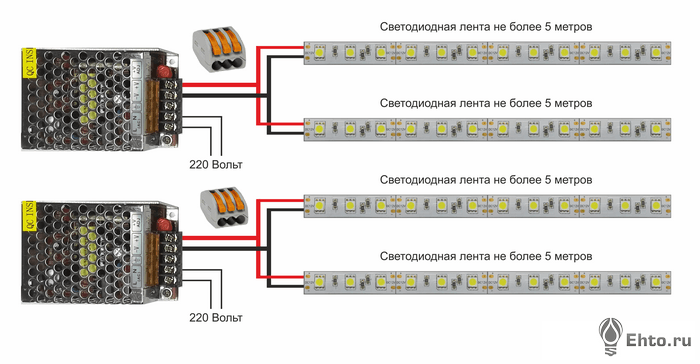

Как подключить несколько лент
Несколько лент подключаются к блоку питания параллельно.
На практике, на каждый вывод блока питания подключается провод и на него ставится по одному разъёму Wago. К примеру, Wago 3×0,5 либо 5×0,5. К этим клемникам (с соблюдением полярности) подключаются провода подключения лент.
Перед этим. Так как, выводы для подключения лент делают короткие (обычно 10 – 15 см) их поначалу необходимо перепаять на перемычки 40 – 50 см. Если нет желания паять, можно бросить короткие провода подключения и на любой из них, поставить клемник Wago 222-214 (для 2-ух проводов). Он дозволит нарастить провода подключений. Скрутки в соединениях не используем!
Схемы подключения светодиодных лент к сети 220 В и методы соединения лент между собой
При монтаже декоративной подсветки либо основного освещения из светодиодных лент безизбежно появляется задачка, решить которую обыкновенному человеку без электротехнических способностей бывает довольно трудно — как верно подключить светодиодные ленты между собой и к электрическому питанию. Ответить на этот вопрос мы попытаемся в этой статье.
Методы подключения светодиодной ленты к сети 220 В
Самые распространенные типы светодиодных лент, которые массово выполняются для рынка Рф и других государств, созданы для подключения к неизменному току с напряжением 12 вольт.

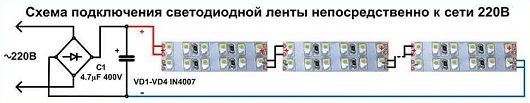

Можно ли подключить светодиодную ленту к 220 без блока питания
Есть методы подключения, которые позволяют подключить такие ленты к сети 220 В впрямую: применяется диодный мост, конденсаторы и последовательное подключение отрезков ленты друг к другу. Но этот метод является неловким, сложным в монтаже и нецелесообразным исходя из убеждений практического использования. Издержки на составляющие для такового подключения сравнимы с затратами при покупке блока питания, потому обширно применяется конкретно способ подключения при помощи особых понижающих трансформаторов с 220 В переменного тока до 12 либо 24 вольт неизменного.
Схема подключения к блоку питания 12 вольт

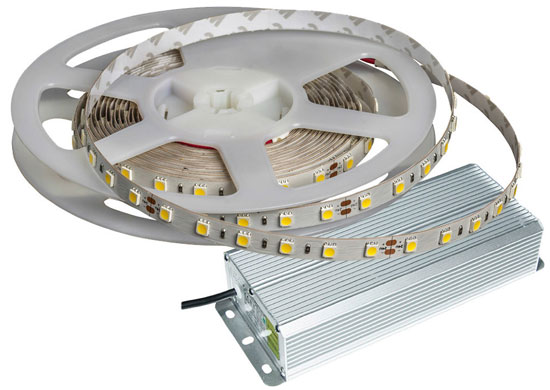

Для простоты и удобства подключения, также размеренного и незапятнанного освещения используют блоки питания на 12-24 вольт. Такие приборы являются импульсными и могут понижать напряжение до требуемого и выпрямлять ток при помощи формирования импульсов высочайшей частоты (10 кГц).

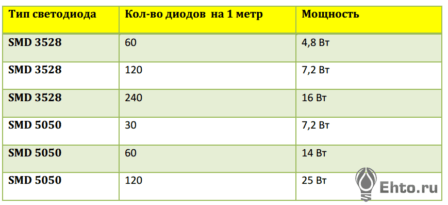

Блок питания выбирается исходя из мощности светодиодной ленты (которая определяется зависимо от типа светодиодов, плотности и длины ленты), непременно оставляя припас по мощности для неопасной и надежной работы.
Рекомендация! Выбирайте блок питания с припасом по мощности на 20-30 % больше суммарной мощности лент, которые он будет питать.
Блок питания для светодиодного освещения имеет входные клеммы для подключения к сети 220 В и выходные клеммы для подачи питания на осветительное устройство. Подключение светодиодной ленты к трансформатору осуществляется при помощи проводов определенного сечения к клеммам «плюс» и «минус». При всем этом принципиально осознавать, что принципиальна полярность, потому полюсы ленты и полюсы блока питания при подключении должны совпадать (плюс к плюсу, минус к минусу) по другому система работать не будет. В принятой цветовой маркировке, красный проводник значит «плюс», а черный «минус».
Читайте также: Почему при выключенном выключателе может светиться светодиодная лампа
При монтаже освещения при помощи LED-ленты самым обычным является подключение одноцветной ленты. Такое устройство подсоединяется впрямую к «плюсу» и «минусу» блока питания, а блок питания подключается к сети (по мере надобности в цепь вводят выключатели либо управляющие устройства). Единственная сложность, которая может появиться при таком монтаже – припаивание проводов к контактам светодиодной ленты.

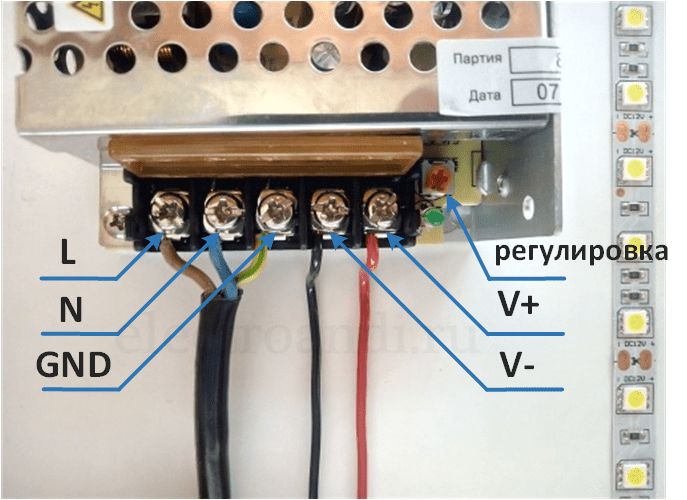

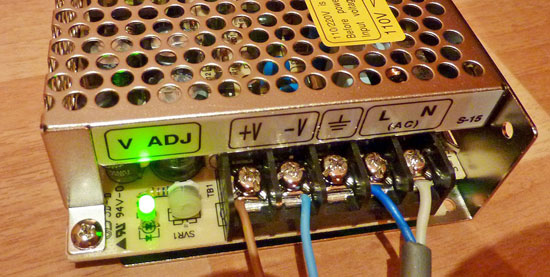

Обозначения на блоке питания
Стандартные блоки питания для светодиодных лент имеют специальную маркировку на собственном корпусе, которое показывает на напряжение и мощность устройства. Эта информация нужна для подбора нужного блока питания к характеристикам светодиодной ленты. Для подключения освещения необходимо знать только обозначения контактов, к которым будут подсоединяться проводники. В общем случае у блока питания с одной стороны будут указаны L (контакт для подключения фазного провода) и N (нулевой провод), а с другой будут знаки «+V» и «-V» (+12 В и -12 В неизменного тока).
У некоторых блоков питания уже имеется подключённый кабель с электрической вилкой, и они не требуют отдельного провода для подвода питания к клеммам L и N, а просто врубаются в розетку.

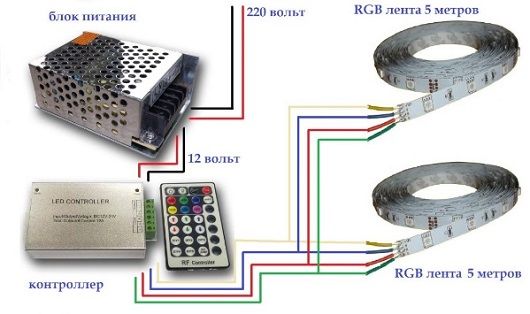

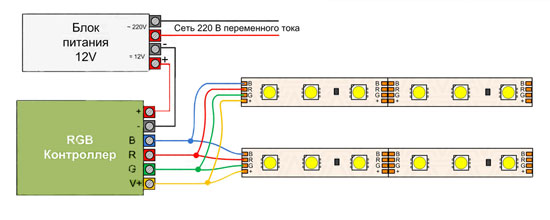

Подключение цветной RGB ленты
Связывающим звеном между понижающим трансформатором и светодиодной RGB-лентой является особый контроллер, при помощи которого можно подключить таковой устройство и управлять цветами освещения либо задавать режимы работы. Без него такую ленту будет нереально подключить и применять все её функции.
Подключение RGB-ленты в общем случае смотрится следующим образом: к контактам контроллера с обозначениями R, G, B и V+ подключаются надлежащие контакты светодиодной ленты. Дальше к клеммам «плюс» и «минус» контроллера присоединяют проводники, которые подключены к «плюсу» и «минусу» трансформатора и потом трансформатор включают в розетку либо подключают к сети стандартным методом.
Направьте внимание! В этой схеме нет необходимости добавлять в цепь выключатель либо дополнительное управляющее устройство, так как стандартные контроллеры содержат в себе эту функцию.

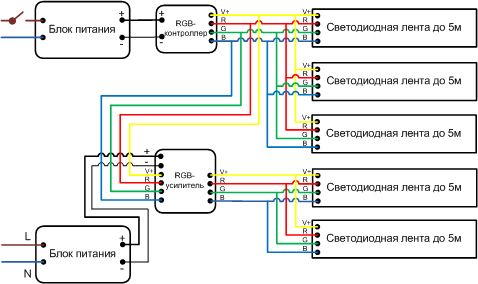

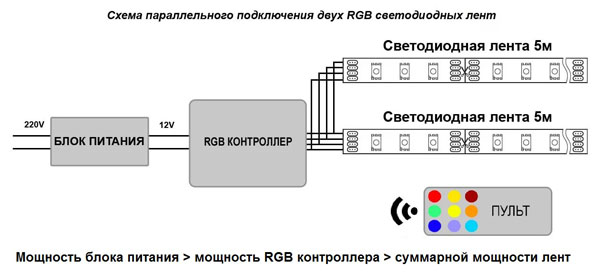

Каждый контроллер имеет ограничение на мощность, которую к нему можно подключить. Потому при параллельном подключении нескольких лент может употребляться особый усилитель. В целом, при таком подключении схема не сильно усложняется, так как к дополнительным лентам подключаются усилители, которые питаются от общего массивного адаптера либо дополнительного блока питания.
Читайте также: Как утилизировать люминесцентные лампы?
Схема подключения массивных лент
Светодиодные ленты, как и любые осветительные приборы имеют разную излучающую способность, что впрямую оказывает влияние на мощность ленты. Для массивных устройств нет различий с обыкновенными при подключении, кроме более массивных блоков питания и контроллеров (в случае RGB-варианта).
При подключении массивных светодиодных устройств принципиально учесть их нагрев. Такие ленты необходимо монтировать на особые дюралевые профили для резвого и надежного отвода тепла. Это защитит ленту от перегрева и существенно прирастит долговечность работы такового освещения.
Методы подключения нескольких светодиодных лент
Обычно производители выпускают светодиодные ленты в мотках длиной 5 метров. Это стандартная унифицированная длина, которая комфортна для большинства производителей. Для разных задач появляется необходимость подключать несколько светодиодных лент для их одновременной работы в различных частях помещений либо при большой длине освещаемого участка. При таком подключении есть определенные аспекты и трудности.

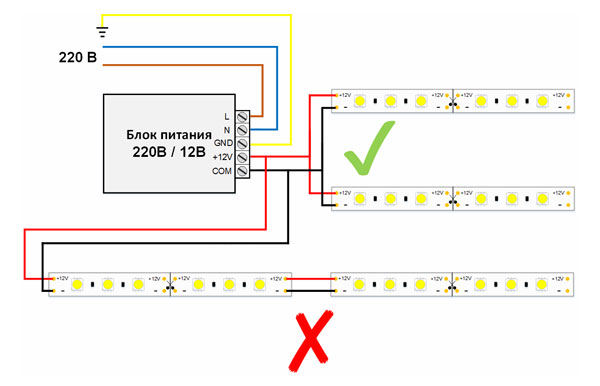

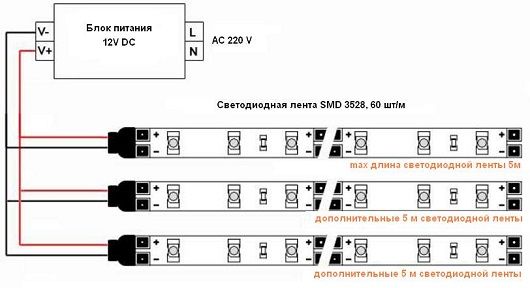

Параллельная схема подключения
Как и для большинства осветительных устройств самым распространённым и комфортным вариантом является параллельное подключение светодиодных лент. Данный метод подходит тогда, когда нужна одновременная работа лент без понижения их светоотдачи.
Подключение смотрится следующим образом:
- К контактам лент припаивают (либо подсоединяют) проводники;
- Дальше между собой соединяют «плюсы» всех лент;
- Соединяют «минусы» всех лент;
- Общий плюс и общий минус подключают к подходящим полюсам трансформатора с рассчитанной мощностью.
Методы соединения 2-ух лент между собой
Если нужен установка лент на одной плоскости вереницей, то их также соединяют параллельно. Но для упрощения схемы и экономии проводов такое подключение можно выполнить при помощи коннекторов либо маленьких проводников.

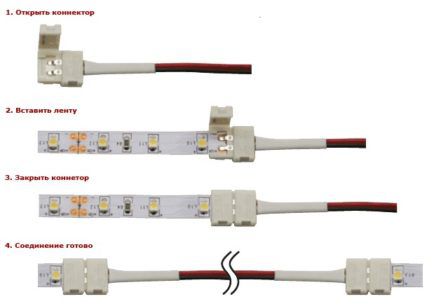

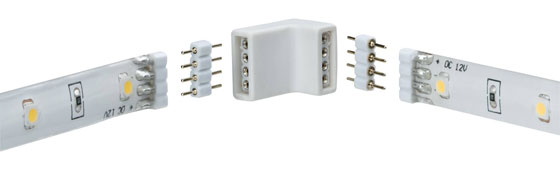

Соединение LED-ленты пластмассовыми коннекторами
Для упрощения подключения и при отсутствии способностей пайки (либо паяльничка) для подключения нескольких одноцветных либо разноцветных лент между собой можно применять особые пластмассовые коннекторы для LED-лент. Они имеются в продаже в большинстве электротехнических магазинах либо магазинах осветительных устройств. Принцип подключения при помощи таких компонент прост: контакты светодиодных лент соединяются с контактами коннектора и фиксируются.
Читайте также: Кто изобрел лампочку первым?
Коннекторы бывают как прямолинейные, так и созданные для углов и разных вариантов извива.

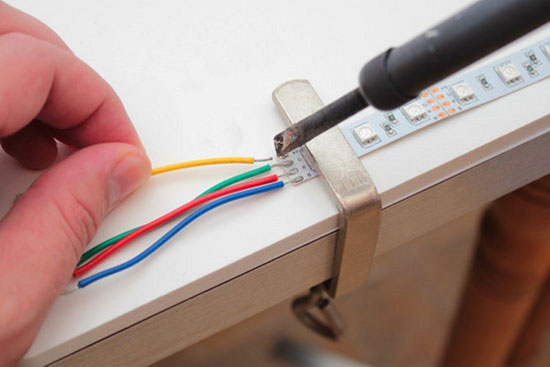

Соединение пайкой
Более надежным вариантом соединения светодиодных лент между собой является пайка. Сразу с этим, данный метод является более трудоёмким и просит определенных способностей и инструмента.
Выполнить такое соединение можно 2-мя методами:
- Соединить ленты пайкой впрямую.
Этот метод предполагает спаивание 2-ух отрезков лент без использования проводников. Ленты соединяются внахлест и спаиваются в месте контактов. Таковой вариант используют при монтаже ленты на видном месте для того, дабы не было видно проводов и мест соединения ленты.
- Соединить при помощи проводов
Таковой метод более желательный, так как является надежным. К контактам 1-го отрезка припаивают проводники, которые в согласовании с полярностью припаиваются к другой ленте. При этом проводники могут иметь всякую длину по мере надобности.
Плюсы и минусы разных соединений
- Соединение пайкой
- Надежный установка;
- Контакты не окисляются;
- При наличии инструмента не требуют издержек;
- Скрытое соединение;
- Нужен инструмент и способности;
- Возможность разрушить (при долгом удержании паяльничка на ленте);
- Соединение коннекторами
- Легкий установка;
- Не нуждаются в изоляции;
- Имеется много вариантов (углы, гибкие коннекторы и остальные).
- Издержки на покупку коннекторов;
- Вероятен свободный ход между контактами, приводящий к искрению;
- Окисление контактов.
Ошибки при подключении светодиодной ленты
От ошибок никто не застрахован, потому при подключении светодиодных лент их допускают как домашние мастера, так и мастера. Самыми распространенными ошибками при подключении LED-лент являются:
- Перехлест контактов при пайке;
- Перегрев контактов паяльничком, из-за чего нарушается целостность ленты и контактов в месте пайки;
- Неверный расчет мощности блока питания, подключение несколько лент по мощности превосходящих характеристики трансформатора;
- Установка массивных лент без теплоотвода;
- Неверный выбор ленты (к примеру, внедрение на улице лент либо трансформаторов незащищённых от воды);
- Подключение нескольких RGB-лент к одному контроллеру без усилителей;
