Подключение щитка в личном доме

Установка и сборка электрощитка — непростая работа, требующая чёткой последовательности, где каждое действие принципиально и не терпит пренебрежений.

Главные свойства устройства — безопасность и удобство эксплуатации.

• учёт расхода электроэнергии;
• управление цепями;
• защита цепи от возгорания вследствие перегрузки.

Установить электрощит в доме, квартире либо на даче своими силами может быть, но для этого необходимо обладать базисными познаниями и способностями электрика.

Проект электрощита

Человеку далёкому от электричества, лучше начать проектировать электрощит, когда стопроцентно готов установка проводки и провода подведены к месту грядущего электрощита. Поначалу необходимо составить чертежи для проведения работ и подобрать подходящие комплектующие.

Расчёт потребителей

Составляется полный перечень потребителей. Для этого необходимо не учесть приборы вроде вентилятора либо настольной лампы, а записывать и нумеровать каждый подведённый к щитку провод. Розетки необходимо записывать раздельно, освещение — раздельно. Приборы завышенной мощности (бойлеры, стиральные машины, кондюки, электрической плиты) требуют обеспечения защиты проводки от перегрузки, потому подключаются не через распределительные коробки, а конкретно к щитку.

Перечень потребителей для трёхкомнатной квартиры обычно смотрится так:

• розетки:

1. спальня;
2. гостиная;
3. детская;
4. кухня;
5. санузел;
6. прихожая и коридор.

• Стиральная машина;
• бойлер;
• кондюк;
• электрическая плита;
• освещение:

1. спальня;
2. гостиная;
3. детская;
4. кухня, санузел;
5. прихожая, коридор.

Все потребители разбиваются на группы (цепи) в согласовании с потребляемой мощностью: розетки для бытовых устройств в одной комнате вроде утюга, бра, телека и иных можно соединить в одну группу (розетки в одной комнате — одна группа, в другой — другая), освещение — в следующую, также по комнатам. Для каждой группы выделяется свой автоматический выключатель (либо просто автомат) на щитке, а для устройств завышенной мощности — стиральной машины, бойлера, электрической плиты, кондюка — выделяется свой раздельно для каждого. Автоматы могут также называться предохранителями либо пакетниками.

Принципиально! Подключение маломощных устройств (ТВ, телефон, веб, охрана) делается в отдельном ящике!

Дальше перечень преобразовывается в таблицу, куда вносятся номиналы автоматов и УЗО.

Составление схемы электрощита

Электрощит представляет собой корпус — железный либо пластмассовый ящик — с модулями снутри. Модуль — компонент, занимающий одно установочное «место» (в границах одной DIN-рейки). Некоторые устройства могут занимать и два, и даже три «места».

Для наглядности следует сделать схему, по которой будет собираться щит.

Примеры схем щита на 220 В:

• вводной автомат;
• электросчётчик;
• УЗО (устройство защитного отключения);
• шина заземления;
• «нулевая» шина;
• автоматы розеток для устройств завышенной мощности на 25 А;
• автомат группы розеток для бытовых устройств малой и средней мощности на 25 А;
• автомат освещения на 16 А;
• L — фаза;
• N — ноль;
• РЕ — заземление.

Для каждого дома либо квартиры будет своя схема в согласовании с предпочтениями владельцев.

Подбор девайсов

По положению на стенке электрощит может быть 2-ух видов:

• внутренний — утоплен в стенку, немного выступая;
• внешний — корпус не утоплен, а просто закреплён на стенке.

Если проводка в доме укрыта снутри стенок, то больше подойдёт внутренний щит. Он меньше места занимает, и не особо оказывается на виду, так как выступает из стенки мало. Для установки такового щита необходимо за ранее приготовить под него нишу в стенке. Толщина стенки должна быть подходящей.

Если проводка идёт поверх стенок, то подойдёт внешний щит, не требующий подготовительной подготовки места. Довольно прикрепить корпус к стенке шурупами либо дюбель-гвоздями.

Внешний электрощиток может устанавливаться как снутри дома, так и во дворе на столбе.

Лучше выбирать корпус испытанных европейских компаний со съёмными стенами. Лучше, дабы DIN-рейки тоже просто снимались либо отодвигались. Не стоит брать откровенно дешёвые корпуса: они выполнены из плохого пластика, который стремительно высыхает и становится хрупким, не является самозатухающим и сильно дымит при воспламенении. Отличные корпуса готовы к разводке проводов снутри, дешёвые же придётся доукомплектовывать.

Принципиально! Лучше, если в щитке останутся свободные места, чем их не хватит, потому стоит брать корпус с неким припасом установочных мест.

После установки корпуса необходимо подобрать автоматы, УЗО, дифавтоматы (автомат и УЗО в одном), счётчик, контакторы и остальные устройства. На DIN-рейки можно установить и дополнительные модульные розетки, шины, блоки питания, устройства управления.

При подборе модулей необходимо учесть следующие характеристики:

• номинальная сила тока;
• скорость срабатывания автоматов;
• ток отключения автоматов, дифавтоматов, УЗО;
• допустимая частота срабатывания для контакторов.

Автоматы подбираются раздельно для каждой цепи так, дабы система была равновесной. Так, если для устройств завышенной мощности выделить автомат на 6-10 А, последний будет автоматом выключаться, не давая технике работать и, напротив, очень мощнейший автомат, установленный для маломощного потребителя, не защитит проводку от перегрузки. Для освещения применяются автоматы на 6-10 А, обыденных штепсельных розеток, бойлеров, кондюков, стиральных машин — 16 А, электроплит — 20-25 А. Вводной автомат нужен на 32-60 А, зависимо от суммарной силы тока всех потребителей объекта.

В случае скачка напряжения цепи должны отключаться независимо между собой, лучше по порядку «от нижестоящего к вышестоящему», что даёт возможность не обесточивать весь дом в случае проблем и проще их найти. Потому автоматы обустроены «уставкой» по времени срабатывания: поначалу выключается нижестоящий (0,1 с), позже вышестоящий (0,5 с).

Подходящее УЗО — то, номинальный ток которого выше суммарного тока подчинённых ему автоматов. Так, при скачке первыми отключатся автоматы, предотвратив повреждение УЗО. Для автомата на 16 А ставится УЗО на 20-25 А, автомат электрической плиты на 25 А просит УЗО на 40 А.

Неотъемлемым элементом системы являются шины ноля и заземления — медные планки с отверстиями, куда вставляются провода и зажимаются болтиком. Планка ставится на диэлектрический изолятор, который крепится на DIN-рейку.

Сборка и подключение

Сборка и подключение электрощита просит жёсткого соблюдения техники безопасности! Модули в корпусе щита лучше располагать согласно составленной схеме.

Порядок выполнения работ:

• инсталлируются 35-миллиметровые DIN-рейки для счётчика, автоматов, шины ноля и заземления;
• инсталлируются автоматы, УЗО и две шины, к которым подключаются нулевые и заземляющие провода. Вводной автомат, к которому подводится кабель питания всей системы непременно устанавливается первым в левом верхнем углу корпуса. Для удобства лучше подводить кабель к автомату сверху. Оставшиеся в корпусе излишние отверстия для подвода проводов запираются заглушками;
• подключается вводной автомат зависимо от его типа:
• к двухполюсному подключается фаза и ноль;
• к однополюсному — только фаза;
• в щитах на 380 В к вводному автомату подключаются три фазы.
• Фазы к автомату лучше подключать снизу для удобства установки перемычек между автоматами сверху;
• все автоматы и УЗО особыми медными шинами в изоляции либо обыкновенными проводами достаточного сечения. Синий провод ноля с вводного кабеля подключается впрямую к нулевой шине. Подключая УЗО и дифавтоматы необходимо подключить ноль к шине с каждого раздельно;
• развести и подключить кабели к автоматам согласно составленной схеме. Нулевые провода обозначаются синим цветом, фазные — красным, заземляющие — чёрно-жёлтым.

Личные дома и кабинеты нередко оснащаются электрощитами на 380 В. К такому щиту подводится 4-х либо 5-жильный кабель: две либо три фазы, ноль и заземление.

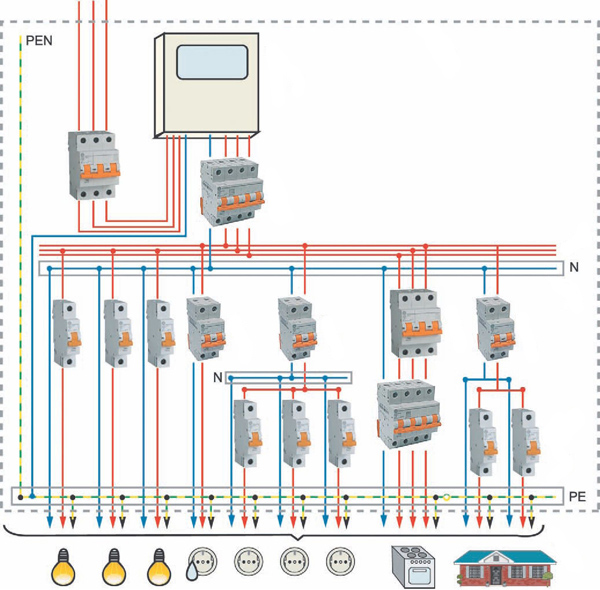

Схема щита на 380 В будет такового плана:

К вводному автомату подключаются три фазы, после этого они идут на счётчик. Потом фазы идут на общий автомат, после этого проводка делится на однофазовые полосы для 220-ти вольтовых устройств и трёхфазные для оборудования на 380 В. Напряжение между различными фазами всегда 380 В, а между нолём и хоть какой фазой — 220 В.

На штепсельные розетки всегда необходимо подавать ноль и фазу, 220 В. Если же подать две фазы, 380 В, то техника стремительно выйдет из строя.

Заземляющий провод всегда минует автоматы и идёт от шины заземления к розеткам. Заземление от вводного кабеля также идёт впрямую к шине. Ноль подключается со собственной шины впрямую, если розетки подключены через обыденные автоматы. Если же они подключены через УЗО либо дифавтомат, ноль проходит через них.

По окончании работы щит запирается и на него подаётся напряжение.

Принципиально! Вся работа проводится только при отключенном напряжении на полосы! Процесс достаточно непростой и просит определённых познаний и способностей. Неуверенным лучше всё-таки обратиться к спецам.

Как собрать и установить электрощиток в личном доме своими руками, требования и нужные элементы

Если Для вас нужно собрать и подключить электрощит от Энергощит челябинск в личном доме, но нет никакого желания либо способности прибегать к помощи спеца по электромонтажным работам – мы поведаем, как верно это выполнить.

Сделать всю работу своими руками тяжело, ну и небезопасно, в случае несоблюдения правил работы с электричеством. Мы попытаемся прояснить вам все вопросы и указать на подводные камешки.

Необходимо знать перед сборкой

Конструкция предполагает наличие устройств для защиты людей и проводки от перегрузки либо недлинного замыкания, также счетчика. Кабель идет от ЛЭП к дому в электрощит и из него разводятся все электрические группы дома.

По сути правильное название этого устройства – вводно-распределительное устройство (ВРУ). Но по закону Вы должны делить этот агрегат на два и какой-то из них будет вводным, а 2-ой распределительным.

Вводное устройство обычно устанавливается на электрическом столбе и представляет собой электрощит, в каком для удобства снятия показаний проделано окошко. Снутри находится счетчик электричества, общее УЗО, вводной автоматический выключатель, разрядники (их изредка ставят), элементы для защиты от перенапряжения. Такая конструкция должна быть установлена на высоте менее 2 метров.

От вводного щита проводится кабель в распределительную установку. В личных домах предполагается внедрение устройств и устройств защитного отключения. Дабы сберечь место в щите, ставят дифференциальные устройства, которые содержат в себе автоматический выключатель и УЗО.

[attention type=yellow]От материала, из которого изготовлен дом, также от того где размещен сам щит, зависит, какой из его вариантов будет избран. [/attention]

Железные подвесные электрощиты применяются в древесных домах, а в каменных, где более сухо, можно ставить пластмассовый бокс либо щит интегрированной установки.

Место для установки 1-го однофазового автомата защиты именуется модулем. В каждом щите различное количество модулей, потому следует знать, какие и в каком количестве приборы будут стоять в щитке.

[attention type=green]Распределительный блок должен быть установлен в неопасном месте, идеальнее всего в отдельном закутке.[/attention]

Подготовка к установке распределительного щита

Нужно выполнить перед сборкой:

• Избрать электрощит в согласовании с типом проводки.
• Высчитать общую нагрузку по мощности каждой группы.
• Высчитать нагрузки на каждую группу по мощности каждого устройства.
• Обмыслить места, в каких нужна работа УЗО.

[attention type=green]Лучше иметь запасные места для дополнительных УЗО, в личном доме это может понадобиться.
[/attention]
Полный перечень оборудования:

.
• Однотарифный электросчетчик классом точности от 2.
• Вводный автомат 32 А.
• Двухполюсный на 16 А, 2 штуки.
• Однополюсный запасный, 2 штуки.

[attention type=yellow]Все материалы для сборки могут обойтись Для вас от 2000 рублей.
[/attention]
При покупке электрощита не сберегайте, так как дешевенький щиток вероятнее всего придется переделывать и доукомплектовывать, а нехорошая пластмасса с течением времени стать хрупкой. Кроме этого, при пожаре дешевые щитки не соответствуют всем мерам безопасности.

Схемы подключения электрощита на 220В и 380В

Для наглядности следует сделать схему, по которой будет собираться щит.

Пример схемы подключения вводного электрощита в личном доме на 220в:

В личных домах для проводки нередко устанавливают распределительные щиты на 380В, к такому щиту подводится 4-х либо 5-жильный кабель: две либо три фазы, ноль и заземление.

Схема сборки распределительного электрощита на 380 В для личного дома будет такового плана:

Схема, как верно смонтировать электрощиток в древесном личном доме:

Установка щитка для пригородного строения

• Устанавливаем при помощи шурупов Din рейки, на которые будет крепиться все оборудование. Они обязаны иметь размер 35 мм.
• Приступаем к установке оборудования согласно заблаговременно изготовленной схеме и расчетам, монтируем автоматы, УЗО и две отдельные шины, к которым подключается заземление и ноль, устанавливаем устройство учета.
• Подключаем фазные провода, при помощи специальной шины соединяем автоматы. Согласно общим правилам подключения таких устройств, вход должен быть сверху, а выход снизу.
• Монтируем защитные крышки, подписываем для удобства все автоматы.
• Потом их соединяем специальной гребенкой либо делаем перемычки из провода. Если вы собираетесь применять гребенку, то помните, что сечение ее жилы должно быть не меньше 10 мм/кв.
• Заводим провода от потребителей в автоматы.

Узнайте из данного видео, как верно собрать электрощиток в личном доме на 220 В:

Из следующего видео вы узнаете, как выполнить трехфазный электрощиток на 380 В в личном доме:

После того, как вы собрали щиток, не закрывая, включите его на несколько часов, а потом проверьте температуру всех частей.
[attention type=red]Не допустите плавления изоляции, по другому в предстоящем произойдет куцее замыкание.[/attention]

При кропотливом последовательном подходе и соблюдении правил электробезопасности собрать ВРУ без помощи других под силу каждому, хотя и придется повозиться. Окончив установку остается только дождаться представителей электросетевой компании, которые проверят вашу схему и организуют подключение.

Как собрать и установить электрощиток в личном доме

Установка электрощита в личном доме – непростой процесс, который просит познаний, способностей, бдительности. Данная статья служит методом, который поможет верно собрать щит в пригородном древесном доме, если вы отказались от услуг электрика.

Электрощиток воспринимает электроэнергию, распределяет ее между потребителями, защищает электроцепь от перегрузок и перепадов напряжения. Установка щитка начинают после того, как закончена замена проводки во всем доме, вывода всех проводов к месту его крепления. Дабы составить проект щита нужно учитывать все потребители электроэнергии:

• розетки (спальни, гостиная, кухня, коридор, ванная и туалетная комнаты);
• свет (спальни, гостиная, кухня, коридор, ванная и туалетная комнаты);
• приборы с высочайшей мощностью (бойлер, электрическая плита).

Для каждой группы должен быть установлен свой нужный автомат, для устройств с высочайшей мощностью нужно установить автоматы на каждый устройство раздельно. Все данные по автоматам и УЗО лучше классифицировать в таблицу.

Стандартная схема распределительного щита содержит в себе:

• электросчетчик;
• вводный автомат;
• запасный автомат;
• УЗО;
• заземление;
• ноль;
• фаза;
• шины на ноль и заземление;
• автомат на розетки;
• автомат на освещение;
• автомат на электрическую плиту.

Комплектация

Корпус – бывает встраиваемый и наружный. Встраиваемый корпус подходит для подключения вводного электрощита в доме. Он устанавливается в специальную нишу, если вся проводка проложена внутренним методом (укрыта). Наружный корпус устанавливается на стенку, если проводка проложена поверх стенок, или на улице на столб, от которого идет вводной кабель. В этом случае корпус крепится на шурупы. Производитель должен быть испытанным, стены снимались, рейки отдвигались, щит должен соответствовать нормам безопасности. Дешевенькие корпуса выполнены из материала, который сам не затухает при появлении возгорания, стремительно приходят в негодность. Неплохой корпус должен сохранять несколько свободных установочных мест на случай установки дополнительных модулей.

Модули выбирают исходя из следующих характеристик:

• номинал тока;
• время отключения автоматов;
• ток, при котором должно сработать отключение.

Автоматы нужно выбирать персонально для каждой группы: для розеток – 16А, для освещения – 6-10А, для электропечи – 25А, для вводного автомата нужно учесть суммарную мощность всех цепей. При перенапряжении автоматы срабатывают попеременно от меньшего к большему. Таким макаром, появляется равновесная система.

Устройство защиты оборудование должно быть мощней автоматов, подчиненных ему – это принципиальный пункт.

Шины представляют собой медные планки, в которые вставляются провода и фиксируются болтами.

Сборка электрощита

Перед сборкой щита нужна вполне отключить электричество. Сборка электрощита для личного дома осуществляется в следующей очередности:

• установка реек для счетчика, автоматов и шин;
• вводный автомат устанавливают и подключают в левом углу сверху;
• установка других автоматов, узо, шин на ноль и заземление;
• подключается фаза, ноль, заземление. Ноль – синий провод, фаза – красный, «земля» — черно-желтый. Фазы размещаются снизу корпуса.

В электрощите на 380В трехфазная система: три фазы подключаются к вводному автомату, позже уходят на счетчик. Заземление идет от шины к розеткам. «Земля» входного кабеля проводится к шине заземления. Ноль подключают или впрямую к шине, или проходит через узо и позже к шине.

Когда установка щита на даче закончен, электрощит закрывают на замок и дают напряжение.

Стоимость электрощитка

Стоимость электрощита складывается из цены самого корпуса, всех модулей, девайсов (провода, болты, шурупы, изоляционная паста, световые индикаторы). Если вы сами приняли решение выполнить установка щита, то пытайтесь брать автоматику и комплектующие одной серии. Если вы доверили смонтировать щит подрядной фирме, то и закупку материалов лучше доверить им. В данном случае стоимость будет увеличена за счет услуг закупа и монтажа.
