Подключение счетчика в квартире схема

Для бытовой электросети на 220 и 380 В используются приборы учета индукционного либо электронного типа. В процессе замены устаревших устройств либо установки новых схема подключения электросчетчика подбирается зависимо от количества фаз и мощности нагрузки. Установка аппарата делается с его неотклонимой регистрацией и пломбированием.

Типы и особенности счетчиков

Электросчетчик – особое устройство, позволяющее вести учет издержек энергии неизменного либо переменного тока. Он предназначен для монтажа в квартире либо доме. Существует несколько типов устройств.

По принципу деяния

Производители выпускают такие модификации:

• Электромеханические. Индукционный электросчетчик работает по принципу образования магнитного поля 2-мя катушками – тока и напряжения. Поле обеспечивает вращение диска, а он активирует механизм подсчета. При увеличении характеристик тока и напряжения диск вертится резвее. Гарантийный срок службы изделий составляет 15 лет.
• Электронные. Устройство отличается компактностью, ведет подсчет по нескольким тарифам. Электронный аппарат выводит показания на экран и хранит их в памяти. Его можно подключать к системе «умный дом».

Точность индукционных моделей – 2,5. Электронные нередко выходят из строя.

По количеству тарифов

• однотарифные – ведут учет по одной системе;
• многотарифные – подсчитывают затраты энергии по дневному и ночному тарифу.

Устройства с несколькими тарифами оптимальны для помещений с огромным количеством домашней техники.

По методу крепления

Приборы инсталлируются на болты-фиксаторы либо Дин-рейку.

Подбирать мощность аппарата необходимо по мощности всей техники.

Законность самостоятельного подключения

Подключение квартирного электросчетчика без его опломбирования классифицируется законодательством РФ как безучетное потребление. Под ним понимается отсутствие контракта с провайдером, самостоятельная установка либо выключение устройства, непредоставление инфы о количестве потребленных энергоресурсов. К нарушителю используются санкции в виде штрафа в размере 4 тыс. руб. Основание – ст. 7.19 КоАП.

Согласно п. 81 (8-9) и п. 81 (14) Постановления Правительства № 354 граждане обращаются в консульство энергосбыта для подписания контракта и установки контрольной пломбы. Только после установки пломб разрешено подключение счетчика.

Опломбирование – бесплатная процедура.

Правила и требования к монтажу счетчика

Перед тем как подключать счетное устройство, необходимо изучить нормативы. В них прописаны следующие условия подсоединения:

• перенос устройства на основании Постановления Правительства № 354 осуществляется за счет средств юзера, если это не противоречит требованиям ПУЭ;
• установка аппарата делается в жестких шкафах, КРУ, на панелях, стенках, в нишах;
• расчетные узлы ставятся на границе эксплуатационной ответственности потребителя и провайдера – ввод квартиры, ВРУ, ГРЩ;
• экран средства учета должен беспрепятственно просматриваться представителями компании-поставщика;

Срок пломбы изготовителя на трехфазном электро-аппарате не должен превосходить 2 года, на однофазовом – 1 год.

Порядок подключения старенького счетчика

К счетным устройствам устаревшего типа относятся однофазовые модели, считающие электричество по общему тарифу. Их устанавливают в квартиру либо личный дом.

Выбор схемы

Последовательность подключения однофазового счетчика электроэнергии указана в паспорте, аннотации либо формуляре от изготовителя. Отыскать схему можно в руководстве по эксплуатации либо на задней части клеммной крышки.

Этапы работы

Корректность действий находится в зависимости от осознания схемы. По центру находится однополюсный устройство, к которому слева подведен силовой провод (ноль и фаза). Справа находятся кабели вывода на нагрузки. Через них ток протекает к системе освещения, розеткам, электроприборам.

Клеммы подсоединяются к проводам так:

• клемма № 1 – белоснежный/карий/черный фазный кабель ввода;
• клемма № 2 – белоснежный/черный/карий вводный фазный провод, от которого запитывается квартира;
• клемма № 3 – нейтральный голубой/сине-голубой проводник кабеля ввода;
• клемма № 4 – голубой/сине-голубой нулевой кабель вывода нагрузки.

Для подключения к аппаратуре обслуживания используются дополнительные клеммы.

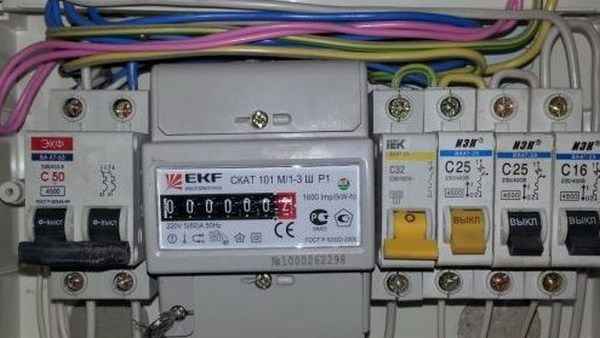

Особенности схемы подсоединения однофазового счетчика в щитке

Для домашней электросети подсоединение электросчетчика осуществляется в комплексе с устройствами защиты. Все узлы находятся в ЩУР. Дабы подключить однофазовый счетчик электроэнергии пригодится:

1. Поставить однополюсный выключатель и завести в него фазный кабель ввода.
2. Из однополюсного автомата вывести фазу на клемму № 1 учетного устройства.
3. Завести рабочий ноль на клемму № 3 и защитный ноль – на нейтральную шину.

Данная схема рекомендована ПУЭ и подходит, если в доме ставится старенькый учетный аппарат.

Особенности подключения трехфазных счетчиков

Схема трехфазного счетчика реализуется прямым либо косвенным методом. 1-ый вариант подходит для маломощных потребителей, 2-ой – для оборудования в трехфазной сети.

Специфичность прямого подключения

Подключать аппарат прямым методом следует так:

1. Зачистка кабеля от изоляции и его подсоединение на трехфазный автомат.
2. Подключение 3-х фазных кабелей на клеммы № 2, 4 и 6 счетчика.
3. Вывод проводов фазы на клеммы № 1, 3 и 5.
4. Подвод входного (клемма № 7)и выходного (клемма № нейтрального провода.
5. Установка автоматических защитных выключателей на 3 полюса.

Для одиночного подключения однофазовых устройств от отходящей фазы используются провода от нейтрали зануления. Несколько групп потребителей-однофазников запитываются умеренно через выключатели различных фаз.

Косвенное подключение

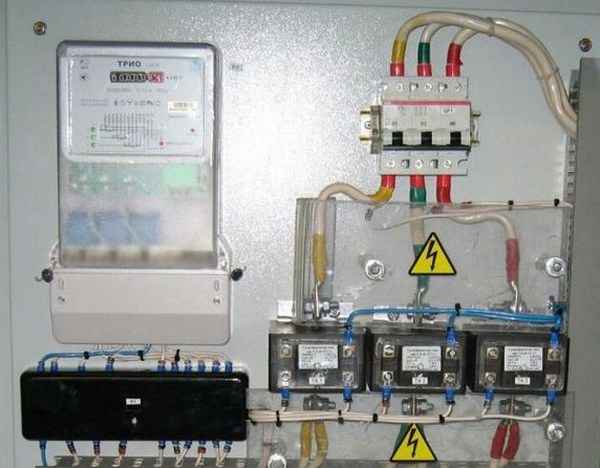

В случае превышения нагрузки употребления номинала тока применяется особый разделительный устройство. Трансформатор выпускается с 2-мя обмотками. 1-ая – шина, продетая через середину, служит для защиты разрыва силовых проводов. Вторичная обмотка в виде витков узкого кабеля подводится на счетчик.

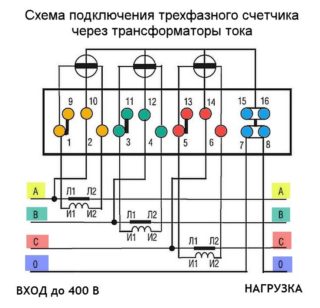

Косвенная схема подсоединения трехфазного электросчетчика реализуется средством фиксации трансформаторов на заднюю часть шкафа. Первичные обмотки подсоединяются после рубильника ввода и предохранителей защиты в разрыв фазных кабелей. Подключение делается так:

1. Подвод 1-го конца кабеля с сечением 1,5 мм2 на участок от силового провода А-фазы до трансформатора.
2. Вывод второго конца кабеля на клемму № 2 счетчика.
3. Аналогичное подсоединение проводов фазы В и С, их вывод на клеммы № 5 и № 8.
4. Прокладка проводов с сечением 1,5 мм2 по направлению от клемм вторичной обмотки до клемм № 2 и 3 электросчетчика.
5. Аналогичное подключение обмоток устройств В и С на клеммы № 4, 6 и № 7, 9.
6. Подключение клеммы № 10 на общую нейтральную шину зануления.

Без соблюдения фазировки устройство выдаст неправильные показания.

Материалы для монтажа

Электрический учетный аппарат подсоединяется после выбора схемы и приобретения материалов. Дабы верно и отменно подключить квартирный счетчик, пригодятся:

• автовыключатели с учетом наибольшего токового номинала;
• изоляционные приспособления;
• инструменты с ручками, покрытыми изоляцией;
• крепежные элементы – винты и гайки;
• провода;
• дин-рейка.

Последующие работы проводятся по серьезному методу.

Этапы подсоединения

Вначале нужна подсчитать, сколько фаз в домашней электросети. Под них выбирается число автоматических выключателей. В предстоящем устройство будет подключаться так:

1. Крепление устройства в щитке особыми фиксаторами.
2. Установка в короб рейки на изоляторы винтами.
3. Установка автоматических выключателей на рейку и фиксация с помощью защелки.
4. Фиксация шин земли и защиты на рейку либо изоляторы в щитке так, дабы между ними был промежуток.
5. Подключение нагрузки на выключатели.
6. Соединение автомата со счетчиком.
7. Подключение нагрузки.
8. Установка соединительных перемычек.
9. Подсоединение счетчика к потребителям.
10. Крепление щитового корпуса на стенку.
11. Осмотр проводов на корректность подключения.

Только после проверки кабелей можно включить питание на жилое здание либо гараж. На завершающем шаге юзер обращается в энергосбыт для тестирования оборудования и установки пломб.

Свойства некоторых моделей электросчетчиков

При самостоятельном выборе счетчика необходимо учесть, как будет потребляться электричество. Изготовители выпускают модели, которые могут точно вести учет энергозатрат:

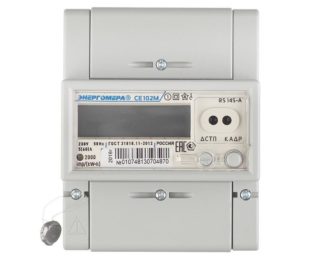

• СРЗУ-И 70Д. Импульсный устройство, сразу передающий, собирающий и анализирующий информацию. Для запитки датчика применяется измерительный трансформатор. Приемный узел через электрическую схему получает сигнал светодиода о расходе энергии за определенный отрезок времени. Данные выводятся на экран;
• Меркурий 234 ARTM – RO PB. Трехфазная многотарифная модель рассчитана на сеть с током 5-10 А. Устанавливается на улице, т.к. работает без сбоев при температуре от -40 до +70 градусов. Класс точности устройства – 0,5;
• ПСЧ-4ТМ.0,5 МК. Многотарифный однофазовый аппарат работает при силе тока 5-10 А. Точность показаний приравнивается 0,5. Предназначен для эксплуатации в температурном спектре от -40 до +60 градусов;
• СЕ 102M S7145-JV. Рассчитан на 4 тарифа, имеет 1-й класс точности. Универсальный многотарифный аппарат подходит для сети 220-230В с силой тока от 5 до 60 А.

Выставленные модели созданы для квартир, жилых домов и особняков, т.к. позволяют планировать затраты энергии и рассчитывать плату за них.

Метод самостоятельного подключения счетчика основывается на его типе и количестве фаз сети. До работ нужно согласовать установку, заключить контракт с компанией энергосбыта. Устройство должно быть опломбировано.

Однофазовый счетчик электроэнергии. Схема подключения электросчетчика

Если перед вами стала неувязка установки и подключения однофазового счетчика электроэнергии в личном доме либо квартире, то мы ее на данный момент решим и решим своими руками.

До того как начать, я вас желаю предупредить об угрозы поражения электрическим током. Эти работы необходимо делать при отключенном напряжении и воспользоваться только диэлектрическим инвентарем.

Если вы не убеждены в собственных возможностях, то лучше пригласить квалифицированного спеца — электромонтера.

Вся информация в этой статье носит ознакомительный нрав.

Как подключить счетчик электроэнергии своими руками в личном доме либо квартире

Я не буду вас просвещать по поводу заключения договоров на поставку для вас электроэнергии и получения расчетного счета для оплаты. Все это вы должны будите выполнить с надлежащими органами.

Начнем сходу с покупки, установки и подключения счетчиков.

Выбор.

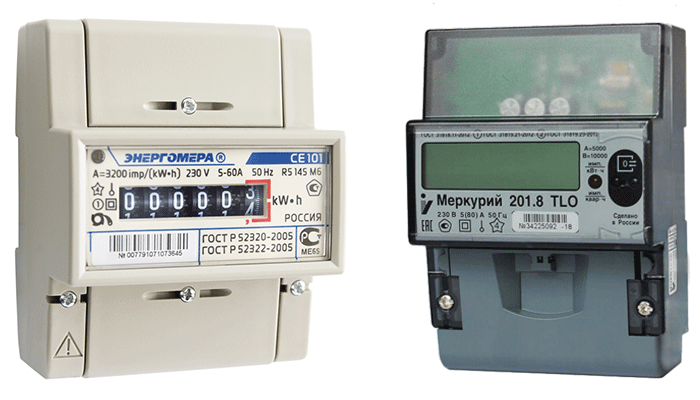

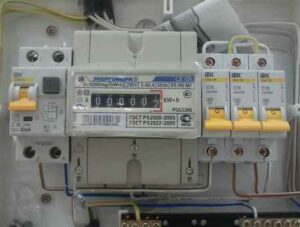

Для начала необходимо приобрести подходящий аппарат. В продаже есть много моделей, к примеру, «Меркурий 201», «Энергомера», «Марс», «Нева», «АВВ» и много других.

Перед покупкой поглядите в паспорт. В паспорте будет указана дата производства, метод крепления, условия эксплуатации (к примеру, температурный режим). Все должно соответствовать вашим требованиям.

Принципиально! С момента даты производства до момента подключения и регистрации устройства учета электроэнергии в соответственных органах должно пройти менее 1 года.

Однофазовые приборы учета электроэнергии для жилых помещений, также для торговых павильонов, ларьков и других схожих помещений используются мощностью до 12 кВт и током до 60 А.

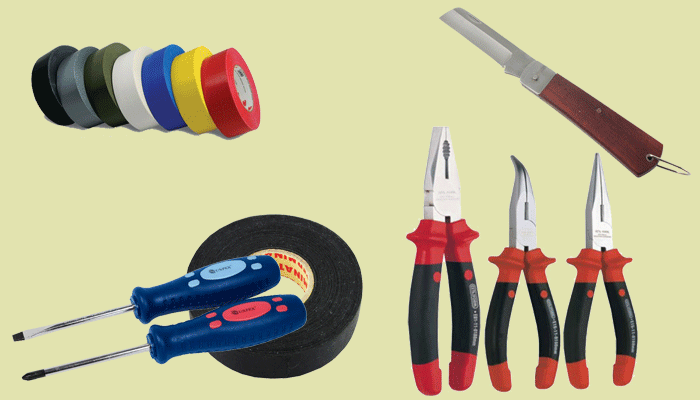

Для начала приготовим инструмент для установки. Нам пригодится:

• отвертки;
• ножик;
• пассатижи;
• перфоратор.

Из материала пригодится:

• дин-рейка (глядеть тип устройства);
• дюбеля пластмассовые;
• шурупы;
• бокс либо щит для устройства, УЗО и автоматических выключателей (если необходимо);
• провода либо кабель (для подключения устройства к УЗО и автоматических выключателей);
• клеммы (нулевая и заземления).

Перед подключением устройства электроэнергии, вы наверное уже обусловились с местом установки. Счетчик можно установить, как снутри бокса либо щита, так и раздельно.

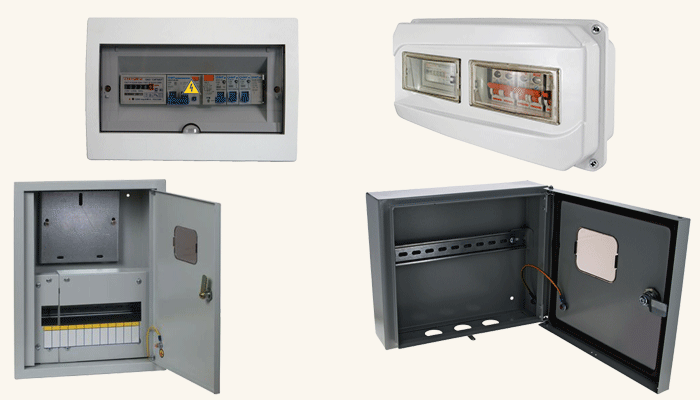

Если снутри, то начните с установки бокса либо щита. Прикрепите его на стенку при помощи дюбелей и шурупов.

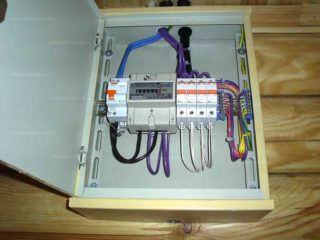

Потом в щиток (бокс) устанавливают на дин-рейку все оборудование (устройство учета, если нет отдельного кронштейна, УЗО, автоматические выключатели), кабели и провода.

Потом все провода вызваниваются и подключаются к подходящему электрическому оборудованию по схеме, которая предложена ниже.

Схема подключения счетчика

По правилам эксплуатации, перед устройством учета электроэнергии всегда необходимо ставить вводной автомат. Он понадобиться не только лишь для защиты от перегрузки и недлинного замыкания проводки, электрического оборудования либо электроинструмента, но и для замены электросчетчика без напряжения. Коммутационные аппараты для снятия напряжения должны устанавливаться за пределами квартиры (п. 7.1.64 ПУЭ).

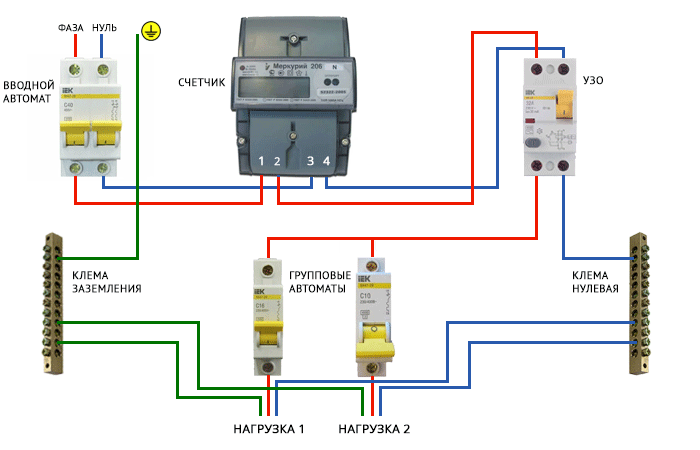

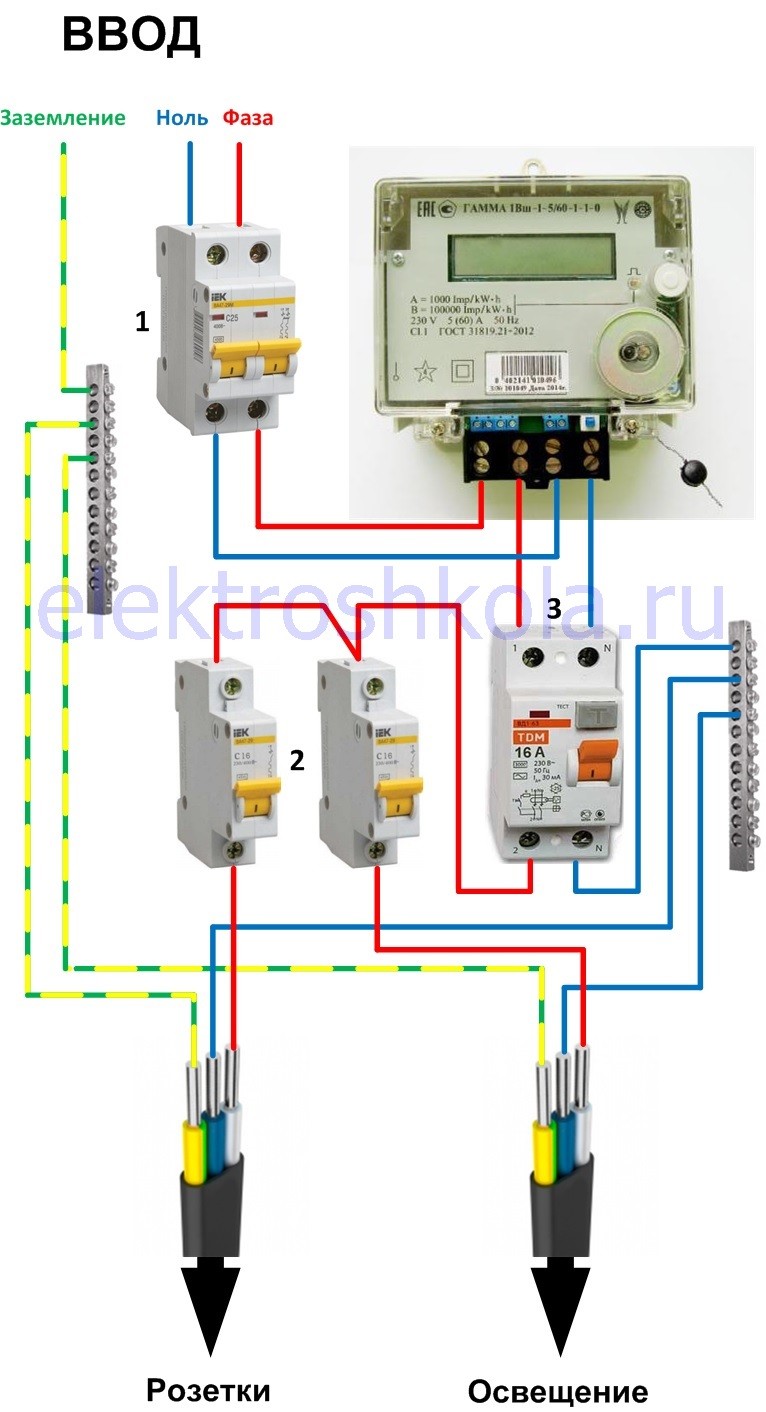

Дальше подключать устройство учета будем по следующей схеме:

Как видно на схеме фазный провод, отходящий от автомата, подключается к клемме 1 устройства учета электроэнергии. Отходящая от устройства фаза, подсоединяется к клемме 2. Нули соответственно к клемме 3 и 4. Это принципиально. Другим методом однофазовые приборы учета подключать нельзя.

В схеме указаны два групповых автомата с нагрузками 1 и 2, к примеру, 1 – розетки, 2 – освещение. По сути их может быть больше, зависимо от количества электрических приемников и их мест расположения в помещении.

Если вы собрались устанавливать счетчик в собственной зоне ответственности, другими словами снутри собственной квартиры, доме, гараже либо дачи, то все издержки по установке либо его порчи в дальнейшем вы берете на себя.

Если устройство устанавливаете не вы, а снабжающая компания, вне зоны вашей ответственности (в подъезде, на внешней стенке дома либо дачи, на опоре линий электропередачи и другие места), то все расходы на установку берет на себя снабжающая компания.

В случае выхода из строя либо воровства аппарата, его подмену производит снова же снабжающая компания.

Место установки устройства должно быть выбрано такое, дабы к нему был открытый доступ сотрудникам энергетических служб для проверки и установки пломб.

Внимание! Вы не имеете право запретить доступ сотрудникам энергослужб для проверки счетчика.

Подключение счетчика электроэнергии

Заниматься серьезной подменой проводки, подключением всех электроприборов в доме, может сам обладатель. Что все-таки касается подключения электросчетчика, то этим должны заниматься специально обученные люди, которые имеют допуск к работе до 1000 В.

Установка и подключение счетчика электроэнергии допускается с соблюдением норм и правил согласно ПУЭ. Ознакомиться с ними подробней можно в особом разделе веб-сайта elektriksam.ru . В данной статье будут приведены только главные из них, также рассмотрено подключение электросчетчика своими руками.

Правила подключения электросчетчика

Счетчик электроэнергии должен быть установлен на определённой высоте и в отлично защищённом месте от осадков. Что касается высоты установки электросчетчика, то рекомендуемая высота крепления, это 0,8-1,7 метра.

Иногда нет способности установить счетчик электроэнергии в отлично защищённом от осадков месте. Тогда нужно для монтажа применять автономный бокс, который имеет плотность и удобство в использовании.

При подключении электросчётчика допускается применять, как медные, так и дюралевые токопроводники. Наименьшим сечением медного кабеля для подключения счетчика электроэнергии, является сечение в 2,5 мм².

Очень принципиально, дабы кабель для подключения электросчетчика имел изоляционный слой (без изоляции применять нельзя). Также до счетчика не должно быть каких-то ответвлений и скруток, так как за это могут наложить штраф.

Период проверки счетчиков электроэнергии — для однофазовых, через каждые 2 года, для трехфазных, через год.

Как подключить электросчетчик к однофазовой сети

В однофазовом электросчетчике находится для подключения всего только 4 контакта. Два из них, это, ввод электроэнергии от полосы, два других являются выходом на квартиру (фаза и ноль). Принципную схему подключения однофазового счетчика электроэнергии можно узреть ниже.

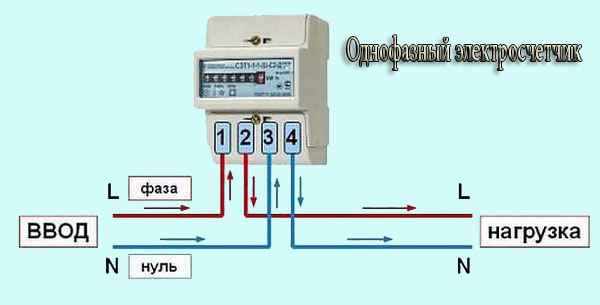

Подключение электросчетчика смотрится так:

• Фазные проводники подсоединяются к клеммам под номером 1 и 2. 1-ая клемма, это фаза ввода, ко 2-ой клемме подсоединяется фаза потребителя;
• Ноль (нейтраль) подсоединяется к клеммам электросчетчика под номером 3 и 4. Соответственно, к клемме 3 подключается рабочий ноль от ввода, а к клемме 4, нейтраль к потребителю.

На концы многожильных проводов для подключения электросчетчика, рекомендуется устанавливать наконечники. Для этих целей концы проводов зачищаются на 1,7-2 см, после этого на них надеваются наконечники, которые опрессовываются при помощи особых клещей.

Подключение счетчика электроэнергии к трехфазной сети

Принципного различия между однофазовыми и трехфазными счетчиками фактически нет, кроме количества контактов для подключения. Потому установка и подсоединение трехфазного счетчика электроэнергии происходит так же, как и однофазового. Исключением является только схема подключения.

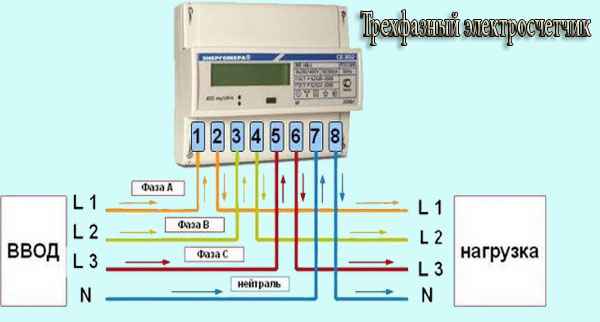

На рисунке представлена схема подключения трехфазного электросчетчика к сети 380 вольт.
