При подключении трехфазных потребителей приборы учета для измерения потребленной электроэнергии могут употребляться как прямого включения, так и с трансформаторами тока и напряжения. Это относится как к счетчикам активной энергии, так и реактивной. Дальше мы поведаем, как произвести подключение испытательной коробки с трансформаторами тока к счетчику.

Что принципиально знать

Требования к устройствам и схемам включения обозначены в ГОСТ. Производители от этих требований отойти не могут, так как им приборы учета должны быть сертифицированы подходящим образом, пройти муниципальную поверку. Так, к примеру, согласно п. 4.1 и 4.2 ГОСТ 31818.11-2012 (IEC 62052-11:2003), для счетчиков конкретного и трансформаторного включения определены стандартные и допустимые значения напряжений и токов. Более нередко применяемыми в сетях 0,23 и 0, 4 кВ являются счетчики прямого включения и счетчики трансформаторного включения с трансформаторами тока. Трансформаторы напряжения обычно используются в электроустановках более высокого уровня напряжения.

Счетчики прямого включения согласно обозначенному ГОСТ имеют стандартные значения токов базисных и номинальных токов 5, 10, 15, 20, 30, 40, 50 А и допускаемые значения токов — 25, 80, 100 А.

Для счетчиков трансформаторного включения установлены стандартные значения токов в 1, 3, 5 А. Допускаемые значения токов для таких счётчиков — 0,2; 0,3; 0,6; 1,0; 1,5; 2,0;2,5; 5,0; 10,0 А.

Что значит стандартное и допускаемые значение тока? Стандартное значение базисного тока применяется для счётчиков с конкретным включением — оно является начальным для установления требований к такому типу счётчиков.

Стандартное значение номинального тока применяется для счётчиков, работающих через трансформатор, и номинальный ток счётчика должен быть равен номинальному току вторичной обмотки трансформатора тока. Это требование дается в п. 1.5.19 ПУЭ (Глава 1.5).

Допускаемые токи содержат более широкий ряд данных. При выборе трансформаторов тока и счетчиков направьте внимание на эти аспекты.

Счетчики электроэнергии можно включать при помощи испытательной коробки. В ПУЭ п.1.5.23 рекомендовано выводить цепи учёта на самостоятельные сборки зажимов либо секции в общем ряду зажимов. Если таковой способности нет, то для цепей учёта применяются испытательные коробки. При монтаже нужно обеспечить закорачивание вторичных обмоток трансформаторов тока при их проверке либо подмене. Токовые цепи счётчиков и цепи напряжения в каждой из фаз должны отключаться без отсоединения проводов и кабелей.

В неотклонимом порядке в согласовании с тем же пт ПУЭ испытательные коробки, сборки зажимов обязаны иметь возможность для пломбирования.

Конструкция ИКК должна предугадывать возможность подключения эталонного устройства учета.

Схема установки

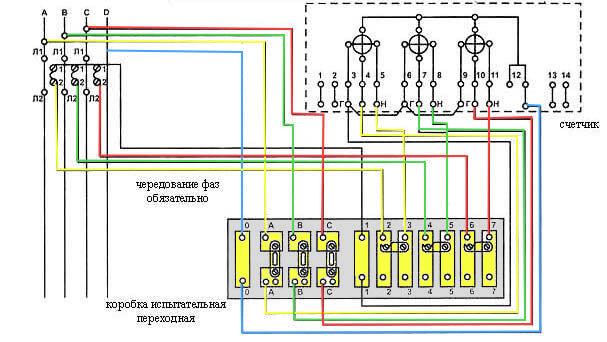

На рисунке ниже представлена электрическая схема подключения счетчика через испытательную клеммную коробку:

Как видно из схемы, на клеммы в колодке, обозначенные А, В, С идёт провод, присоединенный к трехфазному источнику электроэнергии через трансформаторы тока. Нулевой провод подключается на отдельную клемму. Дальше с этих клемм при помощи проводов подключается устройство учета с соблюдением следующих критерий:

• трансформаторы соединяются по схеме звезда, а их общий вывод заземляется;
• от преобразователей тока до соединительной коробки прокладываются провода сечением более 1,5 мм²;
• от устройства учета электроэнергии подключается три провода сечением 2,5 мм²;
• для удобства все провода маркируются — обозначаются три фазы и начала токовых обмоток и общий вывод.

Так как схема не подразумевает прямого контакта выводов трансформаторов тока с клеммами счетчика, нужно выслеживать очередность включения.

Клеммы счетчика подключаются в следующем порядке:

• На 1 клемму подключается провод с токовой обмотки трансформатора первой фазы
• на вторую клемму счетчика подключается провод — напряжение первой фазы;
• на 4 клемму счётчика подключается провод от токовой обмотки 2-ой фазы;
• на 5 подключается напряжение 2-ой фазы;
• 7 — приходящий провод токовой обмотки третьей фазы;
• 8 — напряжение третьей фазы;
• 9 — общий провод;
• 10 — резерв.

Между третьей и 6-ой клеммой, также между 6-ой и девятой в счетчике инсталлируются перемычки.

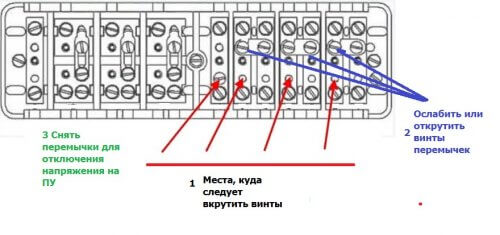

Для неопасного снятия счетчика нужно зашунтировать токовую цепь, дабы обеспечить надежный контакт винтов коробки с заизолированной шиной. Эта шина находится с задней стороны и вкрутив винты, как показано на рисунке 2, вы обеспечите контакт.

Дальше необходимо ослабить винты перемычек для размыкания перемычек. После чего — снять перемычки с силовой части для отключения напряжения на клеммах счётчика. Дальше делается отключение и снятие счётчика. Подключение — в оборотном порядке.

Также советуем просмотреть видео, на которых наглядно демонстрируются разные методы подключения коробки ИКК к электросчетчику:

Возлагаем надежды что данная статья была информативная и сейчас вы понимаете, как произвести подключение испытательной коробки к счетчику. По всем вопросам обращайтесь на форуме либо же в комментах под записью!

Пошаговая аннотация по установке электросчетчика Меркурий 201

В дальнем прошедшем остались те времена, когда начисление платы за электроэнергию производилось на основании мощности осветительной техники и остального электрического оборудования, находящегося в помещении. В текущее время наличие устройства учета электроэнергии является неотклонимым условием для подключения потребителя к общим сетям электроснабжения. Современные электросчетчики позволяют с высочайшей точностью определять количество израсходованной электроэнергии и рассчитывать плату за ее внедрение.

Но время от времени эти надежные устройства вполне выходят из строя и подлежат подмене. В данном случае для вас нужно подключить новый устройство, регистрирующий количество израсходованных кВт/часов электроэнергии. Замена электросчетчика не очень непростая операция, но если вы ничего не осознаете в электротехнике, то обратитесь к специалисту-электрику, дабы избежать неисправимых ошибок. В этом случае, если вы все таки отважились установить электросчетчик своими руками, то следует подобрать надежное устройство и кропотливо изучить схему подключения устройства в электрощите.

Самыми пользующимися популярностью устройствами учета электроэнергии на рынке являются устройства от компании «Инкотекс». К ним относятся однофазовые электросчетчики Меркурий 201 и трехфазные Меркурий 230. Они владеют высочайшей точностью, надежностью, устойчивостью к перегрузкам, низким энергопотреблением и долгим сроком эксплуатации. В этой статье мы разглядим следующие вопросы: схема подключения счетчика Меркурий как однофазового, так и трехфазного, также как подключить счетчик Меркурий 201.

Внимание! Однофазовые электросчетчики бренда Меркурий являются хорошей подменой на сто процентов устаревшим как в моральном, так и технологическом плане, устройствам учета электроэнергии с вращающимися дисками.

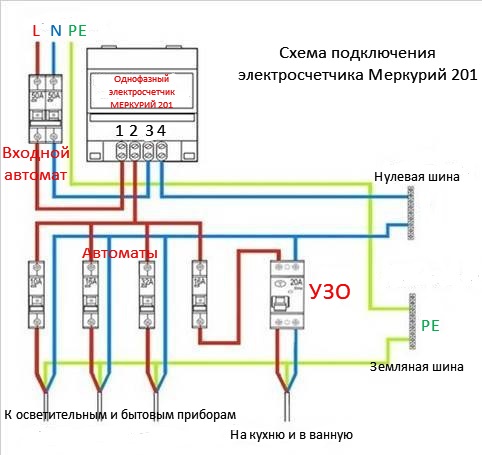

Схема подключения устройств учета Меркурий

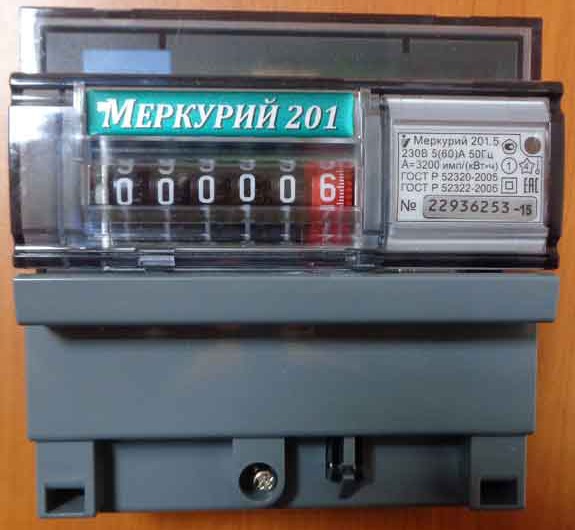

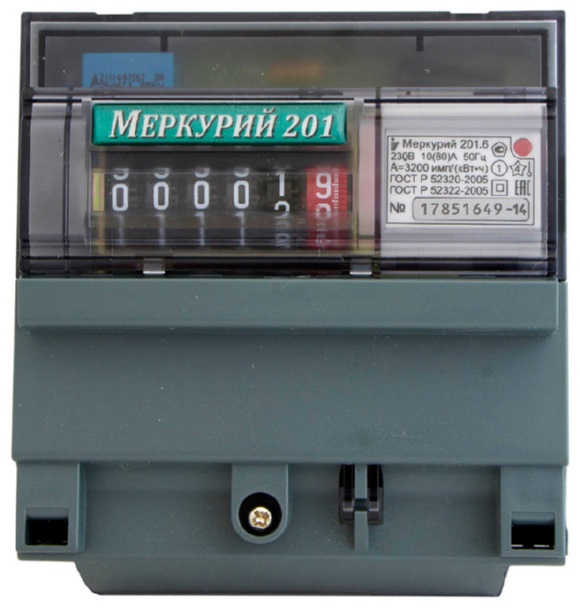

Однофазовый электросчетчик Меркурий 201 является устройством учета, который производит контроль употребления электроэнергии «по модулю». Такое подключение значит, что установка устройства в сети с хоть какой токовой полярностью никак не воздействую на его работу. Если при монтаже будут спутаны местами выход и вход либо фаза подведена к нейтрали — это не приведет к чертовским последствиям и электросчетчик будет как и раньше учесть количество потребленной электроэнергии. Но все таки, производитель безотступно советует делать установка счетчика Меркурий 201 в согласовании со стандартной схемой подключения. Эта схема довольна ординарна и доступна для осознания юзером с наименьшими познаниями в области электротехники.

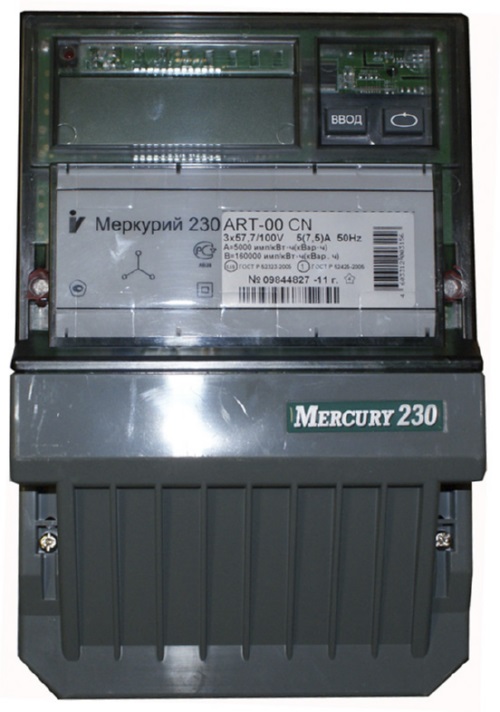

Схема подключения трехфазного электросчетчика Меркурий 230 также достаточно ординарна, только возрастает количество подключаемых контактов, а принцип тот же, что и с устройством учета Меркурий 201. Правда, для трехфазных устройств существует два варианта подключения: прямое и полукосвенное через трансформаторы тока. Подключение через токовые трансформаторы осуществляется при величине нагрузки более 60 кВт. Разглядим оба варианта по отдельности.

1. Прямое подключение. В данном случае устройство подключается конкретно к трехфазной магистральной полосы электропередач через входные автоматы. Если в доме либо квартире находится стандартный набор электроприборов и домашней техники, то прямое подключение — верный вариант. При наличии на объекте огромного количества техники, потребляющей электроэнергию следует избрать другую схему подключения.
2. Полукосвенное подключение. Как уже было сказано, этот вариант подключения счетчика Меркурий 230 используется при мощности обслуживаемой электротехники выше 60 кВт. В таковой схеме применяются токовые трансформаторы, в каких первичной обмоткой является фазный проводник сети. Для электросчетчиков, присоединенных с внедрением трансформаторов тока, нормативными документами предусмотрены особенные требования к их монтажу.

Мы разглядели схемы подключения счетчиков Меркурий 201 и Меркурий 230. Эта информация является основной, в согласовании с которой следует делать установка этих устройств учета в распределительном щите. Установку электросчетчиков от компании Меркурий нужно делать, соблюдая требования нормативных документов и производителя. На примере подключения счетчика Меркурий 201 мы разглядим этот процесс детально.

Советы! Все специалисты-электрики советуют подключать любые модели электросчетчиков через автоматические выключатели, также с внедрением устройств защитного отключения (УЗО).

Установка электросчетчика Меркурий 201

Подключение счетчика Меркурий 201 в электрощите осуществляется согласно схеме, рассмотренной выше либо написанной в технической документации, прилагающейся к устройству. Установка электросчетчика в щите делается на DIN-рейку с внедрением специальной крепежной планки, но мы разглядим этот процесс без привязки к распределительному щитку. В качестве эталона возьмем устройство учета с механическим индикатором количества потребленной электроэнергии.

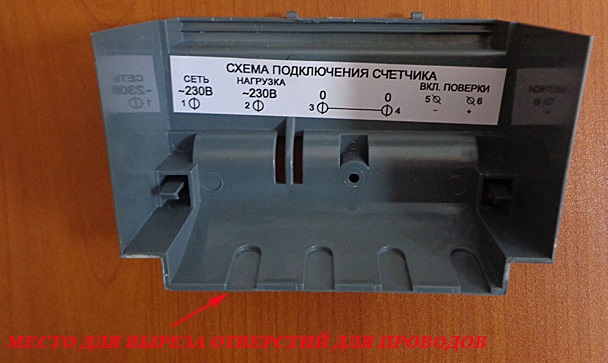

Стандартная схема подключения счетчика Меркурий 201 расположена на внутренней стороне крышки устройства, закрывающей контакты устройства.

Весь процесс подключения электросчетчика сводится к нескольким обычным шагам, которые будут описаны ниже.

1. На первом шаге снимаем крышку, закрывающую контакты для подключения входных и выходных проводников. Мы увидим четыре контакта, 1-ые два из которых служат для подключения фазных проводников, приходящего от входных автоматов и уходящего к нагрузке. Другая пара контактов создана для подключения нуля сети и нагрузки.
2. На втором шаге ослабляем все четыре зажима подключаемых проводников, зачищаем концы проводов от изоляции и приступаем конкретно к подключению счетчика к сети подачи электроэнергии.
3. Первыми подключаем фазные проводники от питающей сети и нагрузки. Дальше, присоединяем нулевые провода и накрепко закручиваем винты контактных площадок.
4. На завершающем шаге устанавливаем защитную крышку на место, за ранее удалив перемычки на входных отверстиях, и проверяем работоспособность устройства. При правильном подключении устройства зажгется красный светодиод, в неприятном случае следует проверить соответствие монтажа схеме подключения, а по мере надобности пригласить электрика.

Как мы лицезреем, установка электросчетчика в электрической сети — это очень обычная операция, которую полностью можно выполнить без помощи других. Но следует увидеть, что если вы смогли выполнить установка счетчика Меркурий 201 своими руками, то после чего нужно пригласить представителя поставщика электроэнергии для проверки свойства установки устройства учета и его опломбирования.

Принципиально! Перед тем как приступить к установке электросчетчика серии Меркурий нужно обесточить сеть, методом выключения входных автоматов, пробок либо других коммутационных устройств.

Где приобрести электросчетчики

Заключение

В этой статье мы разглядели схемы подключения электросчетчиков Меркурий в приятной форме. Вопрос о месте установки, методах монтажа устройства и иных особенностях подключения устройств учета рассмотрен не был, так как это тема уже другой статьи!

Схемы подключения трансформаторов тока для электросчетчиков, как верно установить

Вопрос-ответ

Создатель Andrey Ku На чтение 7 мин Размещено 26.07.2019

Применяя энергосистемы различного вида необходимо быть готовым к особенным моментам. Из-за них необходимо совершить преобразование электрических величин в схожие с обозначенным соотношением. Трансформаторы тока для электросчетчиков разработаны с целью существенного расширения типовых границ измерений устройствами учета.

Общие требования

Энергомер разработан специально для определения величины используемой мощности электрических устройств и для упрощения расчетов нагрузки на розетку. Обучение тому, как им воспользоваться происходит стремительно. Ведь помогает аннотация по использованию.

Механизм работы и предназначение измерительного трансформатора

Необходимы заслуги определенных характеристик, при которых правильно работает оборудование. Установка устройств необходимо поручить опытным спецами. Они должны владеть группой допуска к электротехническим работам как минимум третьего уровня. А перед монтированием трансформаторов тока (ТТ) необходимо проверить механизм на присутствие недостатков. Они могут появиться в итоге неверной сборки либо повреждений.

Измерительные трансформаторы превращают базисные сведения электрических цепей (напряжение либо ток), сокращая их количество до предписанного значения. Работают аппараты по-разному. Это обосновано их внутренним механизмом и назначением.

Обозначение упрощает воззвание с ними. Оно поможет избрать более подходящий механизм. Маркировка устройства обусловливается типом механизма. К примеру, ТТ характерны такие обозначения, как: «Т» (1-ая буковка) – трансформатор тока. А 2-ая буковка в заглавии показывает на тип механизма.

Обозначения и их значения:

• «О»(опорный);
• «П»(проходной);
• «Ф»(фарфор);
• «Ш»(шинный).

3-я буковка обозначается вещество изоляции. Правильное изолирование токопроводящих деталей содействует безопасности.

Обозначения веществ изоляции и их значения:

• Л (литой);
• М (масляный);
• Г (газовый).

После букв есть числовые обозначения. Эти обозначения указывают коэффициент трансформации, климат и класс изоляции.

Схемы подключения трехфазного счетчика электроэнергии

Только правильно присоединенный счетчик верно определяет и держит под контролем количество применяемого тока. Потому устройство следует правильно присоединить. Схема монтирования обусловливается видом.

Полукосвенная

В сеть устанавливается с ТТ. Потому может быть присоединять в сети с высочайшими мощностями. Разрешается до 60 кВт. Применяя этот способ учета, для установления трат стоит разность характеристик множить на определенное значение трансформации.

Десятипроводная

Она пользуется большой популярностью. Конкретно ее специалисты рекомендуют устанавливать на данный момент. Ведь она имеет ряд преимуществ. У них нет гальванической связи токовых цепей устройства учета и цепей напряжения. Потому подключать ее еще безопаснее. А еще благодаря ей удобнее проводить манипуляции.

Не надо отключать установки при смене счетчика либо при проведении разных манипуляций. Он отличается корректностью. Ведь сбор сведений по всем фазам происходит независимо. Если происходит нарушение цепей учета по некий из фаз, функционирование учета на других фазах длится.

3х-фазный счетчик для правильного функционирования монтировать аккуратненько. Повышенное внимание стоит уделить маркировке. 10-проводная просит больше проводов, чем другие схемы.

10-проводная имеет недочет: значимый расход проводника для сборки вторичных цепей учета.

Семипроводная

Свое название получила из-за числа проводов, используемых во время присоединения. Считается устаревшей, хоть и встречается.

Трансформаторный счетчик обязан иметь контактную панель. Если ее нет, то должна находиться колодка. Они служат проводником соединения. Их располагают среди электрического шнура и счетчика.

С совмещенными цепями

Во время этого метода цепи напряжения подсоединяют к токовым цепям монтажом соединений на ТТ.

Звезда

• все типы КЗ проводят ток персонально. А гарантия безопасности и функционирования, сделанная данным методом, откликается на хоть какое КЗ;
• ток в реле принадлежит к фазному;
• ток нулевой последовательности, не проходящий через реле, не выйдет за грани треугольника ТТ.

Неполная

Устанавливать неполную звезду стоит только в сетях, где есть нулевые изолированные точки. Они ограждают от междуфазных КЗ. Она откликается только на отдельные возникновения КЗ однофазового.

Полная

Если есть глухозаземлённая нейтраль, то необходимо присоединение ТТ к трём фазам.

Косвенное

Если в сети аппараты, использующие энергию электричества, растрачивают ее больше номинального значение силы тока, проходящего через счётчик тогда стоит вмонтировать разделительные ТТ. Присоединяют их в разрыв силовых токоведущих шнуров.

С 2-мя ТТ

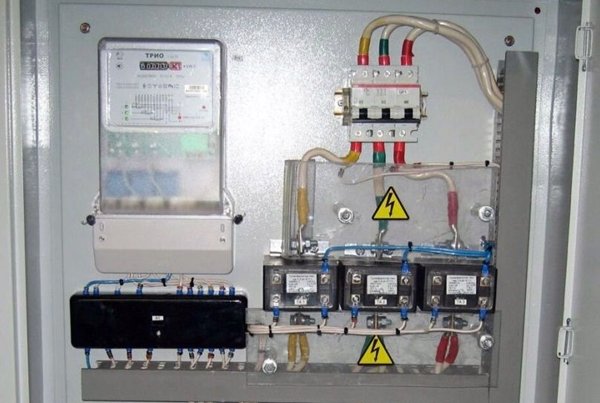

В сетях 380 В, при образовании систем учёта используемой мощи больше 60кВт, 100А электросчетчик устанавливают, применяя косвенную схему присоединения трехфазного через ТТ. Это помогает определять огромную применяемую мощь с помощью аппаратов учёта для наименьшей мощи, используя коэффициент пересчёта характеристик устройства.

Меркурий 230

Схемы сборки счетчика Меркурий с применением ТТ отличаются сложностью. Подключающий не должен забывать в процессе об ответственности. Обычно он применяется в сети 380 вольт.

В фильтр токов нулевой последовательности

Если есть однофазное и двухфазное КЗ “земля”, то выявляются токовые объемы в реле.

Как верно подключить счетчик через трансформаторы тока и напряжения

Практически у всех счетчиков находится изображение того, как правильно устанавливать их. Там есть обозначение контактов. А еще подробные обмоточные данные есть в паспорте.

Как избрать трансформатор

Перед тем, как дать предпочтение какому-то виду счетчика следует прочесть пункт 1.5.17 ПУЭ. Там написано, что объем вторичной обмотки не должен опускаться меньше 40% от установленного при наибольшей нагрузке, ниже 5% при малой.

Стоит проследить за тем, дабы была установлен только верный порядок фаз A, B, C. Фазометр обусловит это.

Еще стоит следить за U и I. 1-ое значение должно быть равно напряжению либо быть выше его, а 2-ое, силе тока.

3 однофазовых аппарата поменяют трехфазный. Но, стоит знать, что каждый нуждается в собственном преобразователе, что делает установка труднее.

Прямого либо конкретного включения

Прямым включением агрегата именуется конкретное присоединение к системе в 220 и 380 В. Данное монтирование счетчика в электрическую линию отличается простотой. Необходимо подсоединить окончания кабеля с обеих сторон.

При обыкновенном наборе устройств этот способ подключения себя эффективен.
Но если посреди устройств есть котел отопления, то способ необходимо поменять на другой.

Однофазовая цепь

Однофазовая цепь состоит из 2-ух шнуров. По одному из них ток поступает к юзеру, а по-другому идет назад. При разъединении цепи ток не пройдет.

Узел счета — место соединения трансформатора тока с несущим проводником. Обычно им является электрошкаф со счетчиком.

Класс точности

Если правильно избрать ТТ, то клиент сумеет подключить замерные и защитные устройства к линиям высокого напряжения. Степень класса точности — важнейший параметр. Он показывает на погрешность измерения. Она не должна превосходить аспекты установленных муниципальных норм. Класс точности обусловливается базисными особенностями. Туда входят погрешность по току и углу, также индекс относительной полной погрешности. 2 первых коэффициента обусловливаются током намагничивания.

В аппаратах промышленного использования используются некоторое количество видов точности: 0.1, 0.5, 1.0, 3.0 и 10Р.

Согласно ГОСТу, класс точности должен быть нацелен на токовые погрешности. К примеру, для коэффициента в ± 40 нужен класс 0.5, а для ±80—класс 1.0. Нужно увидеть, что классы 3.0 и 10Р согласно правилам не нормируются. Буковка “S” показывает на класс точности в границах 0.01-1.2. Класс 10Р применяется для защиты. Относительная полная погрешность нормирования не превосходит 10%.

Разрешается использования аппаратов с классом точности 1.0. Но использовать их можно только, если у счетчика класс точности в две единицы.

Замена трансформаторного устройства нужна, если:

• электросчетчики с классом точности ниже 2.0. А именно, аппараты фиксирования с показателем погрешности 2,5;
• просроченной датой неотклонимой проверки;
• с прошедшим сроком применения;
• отсутствует пломба гос инспектирующей организации.

Внедрение переходной испытательной коробки

• монтирование в узел учета эталонного устройства учета;
• ориентирование тока в электрической цепи через токовые петли;
• выключение токовых цепей;
• присоединение фазных проводников на устройстве учета.

Испытательная переходная коробка (КИП) предназначена для «закоротки» (шунтирования) токовых цепей.

Особенности монтажа электронного счетчика

Электрический счетчик разрешено монтировать прямым методом. А еще его можно смонтировать при помощи ТТ, применяющиеся в предприятиях.

Выбирая электросчетчик стоит непременно учесть общую мощь используемой энергии. Если расход составляет при сразу включенных устройствах порядка 7 кВт, счетчик можно установить на 5-40А, но лучше, если поставить его на 5-60А.

Щит в квартиру выбирают в согласовании с номенклатурой и габаритами планируемого оборудования.
