Подключение с 380 на 220

Зачем нужна схема распределительного щита 380 В и 220 В? До того как ответить на данный вопрос, нужно разобраться, что представляет собой сам распределительный щит. Данное устройство создано для приема и передачи электроэнергии по цепи, защиты электрического оборудования от маленьких замыканий и перегрузок, также для включения и выключения линий групповых цепей.

Распределительный щит представляет собой пластинку, на которую прикрепляются нужные элементы, обеспечивающие выполнение устройством требуемых функций. Распределительный щит должен быть установлен там, где к нему имеется открытый доступ. Заграждать его большенными предметами, к примеру, шкафами, не рекомендуется. Для его размещения хорошим вариантом будет отдельное помещение, но если таковой способности не представляется, установите устройство в незаметном месте на высоту 1,4-1,5 метров.

Схема распределительного щита создается для того, дабы приятным образом разобраться в какой части жилого либо нежилого помещения будет установлен тот либо другой электроприёмник и каким конкретно образом будет осуществляться передача в него электроэнергии. Существует несколько советов, которые позволяют составлять рациональные схемы распределительного щита:

• Автоматические выключатели защиты ставятся на кондюки, кухонные приборы, морозильное оборудование и другие электроприборы большой мощности.
• В схеме распределительного узла как отдельную группу необходимо выделить каждую комнату либо другие отдельные помещения. В последнем случае, разрешается объединение в группу 2 комнаты, но нужно учесть количество устройств, которые будут в них употребляться.
• Устройства защитного отключения должны быть установлены на несколько автоматических переключателей, объединенных в группы по их суммарной нагрузке. К примеру, все переключатели 1-го этажа строения, нужно подключить к одному УЗО, номиналом 30 мА.
• В помещениях с завышенной влажностью воздуха (подвал, сауна, гараж, ванная комната) нужно устанавливать отдельное устройство защитного отключения либо дифференциальные автоматы (АВД) наименьшего номинала, к примеру 10мА.
• На каждый этаж помещения рекомендуется устанавливать устройство защиты от перенапряжения.
• Если в последствии схема электроснабжения помещения подвергнется изменениям, нужно снабдить ее запасными автоматическими выключателями.
• Устанавливая автоматические выключатели, соблюдайте принцип временной и токовой селективности. Это нужно для того, дабы при появлении критических ситуаций, автоматические выключатели срабатывали в электроцепи 1-го помещения, а не всего строения в целом.

Схема распределительного щита содержит в себе следующие составляющие:

УЗО — устройство защитного отключения

Устройство защитного отключения (УЗО) – это устройство, который держит под контролем ток утечки в электросети. Данное устройство размыкает контакты в этом случае, если значение дифференциального тока (т.е. разница токов между фазным и нулевым проводником) превосходит критичный уровень. В состав УЗО входят элементы, созданные для измерения и сопоставления токов, проходящих через электрическую сеть, и для размыкания цепи.

Устройство защитного отключения создано для предупреждения образования пожаров, вызванных большой изношенностью проводки, и для защиты человека от поражения электрическим током. Оно устанавливается только вкупе с автоматическим выключателем.

Устройства защитного отключения характеризуются количеством полюсов (2, 4), током утечки (от поражения током -<30мА, универсальные =30мА и противопожарные >30мА), также номинальным током нагрузки. Все свойства указаны на внутренней стороне устройства.

АВ- автоматический выключатель

Автоматический выключатель – это устройство, позволяющий замыкать и размыкать контакты электрической сети как в обычных, так и в не нормальных состояниях. Основное назначение АВ – это защита от маленьких замыканий и перегрузок электрических установок.

Зависимо от того, какое количество фаз питающего напряжения применяется в электросети личного дома, используют одно-, двух- и трехполюсные автоматические выключатели. Однополюсные и трехполюсные выключатели целенаправлено использовать для соединения фазных проводов, двухполюсные – для коммутации нулевого и фазного провода. Двухполюсные автоматические выключатели обеспечивают единовременное отключение данных проводов.

К главным чертам автоматических выключателей относят:

• количество полюсов (1, 2 либо 3),
• номинальное напряжение (220, 230, 380 ВТ),
• время-токовая черта, которая определяет как стремительно сработал устройство и какая величина проходящего через него тока вызвала включение защитной функции.

Условно, АВ делят на несколько групп:

• А – применяются для защиты полупроводниковых устройств и аварийного размыкания цепей проводки с большой протяженностью.
• В – используются в осветительных цепях общего предназначения.
• С – применимы в качестве устройства критического размыкания проводов в движках и трансформаторах.
• D – инсталлируются в цепи электродвигателей, имеющих больший пусковой ток.
• K – применяется для подключения индуктивной нагрузки.
• Z – используются для подключения электронных устройств.

АВД &#8212; автоматический выключатель дифференциальный

АВД представляет собой устройство, комбинирующее внутри себя АВ и УЗО. АВД в большинстве случаев обустроен дополнительным элементом, позволяющим обогнать, что послужило предпосылкой срабатывания: сверхток либо дифференциальный ток.

УЗМ – устройство защиты многофункциональное

УЗМ &#8212; это устройство, созданное для защиты электрических устройств, присоединенных к сети, от бросков напряжения. Оно применяется как в жилых, так и в нежилых зданиях и позволяет отключать оборудование при превышении значения очень допустимого напряжения и подключать его после нормализации состояния сети. УЗМ не может поменять устройство защитного отключения и автоматические выключатели, потому устанавливается в схему распределительного щита совместно с данными компонентами.

На схемах а и б видно, что к УЗМ подключены проводники L и N, это нужно для того, дабы устройство верно работало. Если произвести подключение устройств по схеме а, то, при аварийном срабатывании УЗМ, цепь будет разорвана по двум проводникам (L и N). Схема б наглядно показывает то, как можно произвести подключение и избежать единовременного разрыва цепи на обоих проводниках. Подключив нагрузку к аппарату через один фазный проводник L, в случае критического срабатывания, размыкание произойдет только по данному проводнику. При использовании данной схемы нужно подключать проводник N к нагрузке без применения аппарата.

Стоит отметить, что в квартирах и личных домах подключать проводники нужно по схеме б, т.к. провод N должен работать беспрерывно. Он выступает в роли нулевого защитного и рабочего проводника.

РВФ &#8212; реле выбора фаз

Реле выбора фаз – это устройство, которое при нестабильном напряжении рабочей фазы производит переключение однофазовых потребителей на лучшую фазу. Данные приборы в большинстве случаев применяются в электрических сетях, в каких нередко происходят перепады напряжения, для питания автоматической пожарной сигнализации, камер наблюдения и иных устройств, имеющих непрерывный цикл работы.

Реле выбора фар производит переключение в этом случае, когда достигается пороговое значение. Сам процесс переключения занимает менее 0,2 сек. Реле определяет на какую фазу перевести нагрузку, и при отсутствии таких производит полное отключение.

РВФ перекладывает напряжение с L1 на L2, с L2 на L3, другими словами производит последовательное переключение. На приборе показываются светодиодные индикаторы, указывающие на ту фазу, которая переняла напряжение. Потребители могут указать приоритетную фазу, которая будет возвращать свои позиции при стабилизации напряжения. Если данный параметр не задан, избранная устройством фаза будет употребляться до следующего превышения допустимых значений.

Управление нагрузкой через магнитные пускатели (Нагрузка более16А)

Прямое управление нагрузкой (Нагрузка наименее 16А)

Схема распределительного щита может быть дополнена генератором. Генератор – это устройство, которое производит подачу переменного тока при аварийных ситуациях либо применяется как стационарный источник электроэнергии.

Примеры схем распределительных щитов с подключением генератора приведены на рисунках.

Оставляя комментарий Вы соглашаетесь с Политикой конфиденциальности

3 комментария

Перейти к разговору
#1 Sabibkus 19 Август, 2016, 22:09

Элементы распределительного щита . До того как поглядеть, cхемы распределительных щитов проводки мало общих понятий об отдельных элементах, из которых собирается распределительный щит .

Подключение с 380 на 220

На рисунке 1, электро мотор машин таких, как: 34 класс; 330-8 класс ; 430 класс : 1022 класс; 1022 М класс и т.д.. На паспорте машины вы прочтёте 0,37 киловатта, 3000 об/мин.

Фото 1.

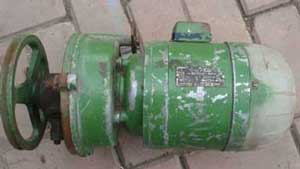

На рисунке 2, на движке паспорт- это чёрная табличка — вы прочтёте, Мощность мотора 0,27 киловатта. 1500 об/мин. Этот мотор, устанавливался на машинах 23 класса и 22 класса и т.д..

Фото 2.

Для подключения в розетку 220 V нужно:

1. Разобрать и помыть подшипники.
2. Смазать их Солидолом.
3. Собрать мотор.

1. Ротор мотора, должен проворачиваться от руки! В неприятном случае полностью рабочий мотор — с пылает! И у вас вышибет пробки, на счётчике!

1. Открутить винт(ы) на клемнике мотора, снять крышку.
2. По фото 4, вы должны переставить пластинки в положение треугольник.
3. От розетки, до клемника, с провисом до пола, измерить расстояние. Это для определения длинны, двужильного медного (многожильного) провода.
4. Подсоединить этот провод к вилке.
5. Конденсаторы. Фото 5 и фото 7.
6. Припаять к конденсаторам провода, лучше различного цвета.

На рисунке 3, показан клемник электро мотора от машины 1022 М. На нём соединение звезда.

Фото 3.

Соединение "Звезда" — так распологаются в клемнике — перемычки, для работы машины от напряжения в 380 вольт!

На рисунке 4,крышка клемника, два положения подключения — треугольник и звезда.

Фото 4.

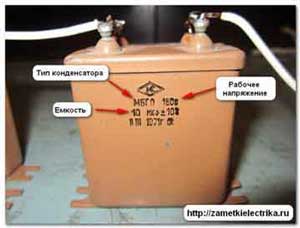

На рисунке 5, конденсатор.

На мотор, мощностью в 1 киловатт, нужно 60 мкФ конденсаторов. 1 Киловатт равен 1000 ватт. На 500 ватт нужно 30 мкФ, на 250 ватт нужно 15 мкФ.

Фото 5.

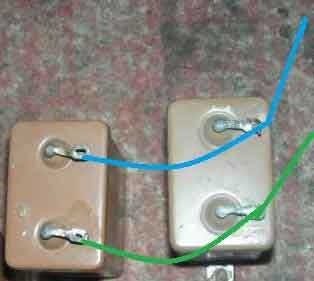

На рисунке 6, нам для подключения, необходимо чтобы на конденсаторе, было написано ёмкость 20 мкФ, а рабочее напряжение 500 В. Для подключения мотора на мотор в 0,27 кВт равно 270 ватт, нам подойдёт один конденсатор. А для мотора 0,37 кВт нам нужно два таких.

Фото 6.

На рисунке 7, вот так мы их спаиваем проводами и оставляем еще, по 50 см длины, на подсоединение, к клемнику.

Фото 7.

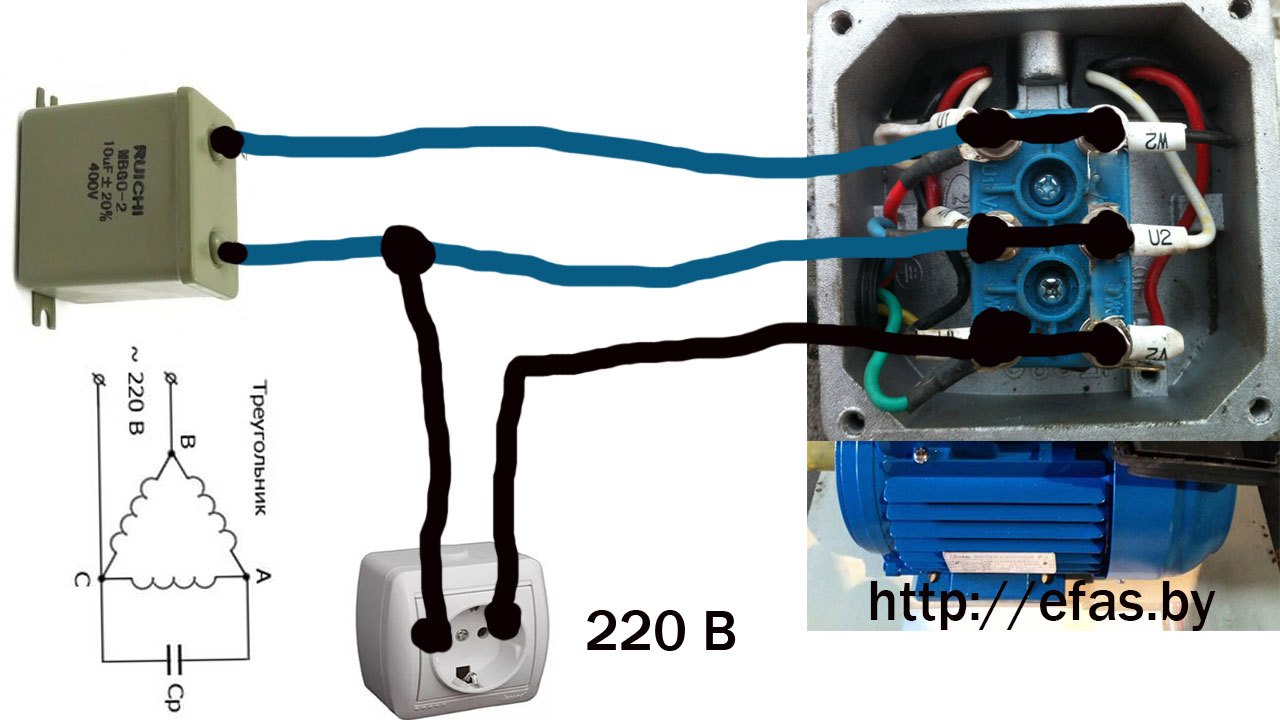

На рисунке 8, схемка для подключения клемника к розетке. При таком подключении ваш мотор заработает. Как только, нажмёте на педаль, включится и фрикцион.

Не торопитесь присоединять ремень к машине! Может быть необходимо будет поменять направление вращения мотора! Для этого поменяв местами провода чёрный и красный поменяются обороты мотора. Шкив мотора должен крутиться на сидячего за машиной. А при работе на оверлоке напротив от сидячего!

Фото 8.

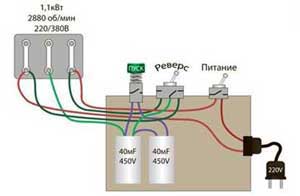

На фото 9, показана схемка, для подключения к движку 1,1 кВт.

1. Реверс — переключатель оборотов мотора.
2. Кнопка Запуск — нажимается, на 3-4 секунды. При нажиме на эту кнопку — врубается пусковая обмотка, мотора. Мотор набирает, наибольшие обороты, а отпустив кнопку, мотор продолжает работать, без конденсаторов.

Фото 9.

На рисунке 10, машина 1022 М. Можно надеть ремень, на маховое колесо, машины.

Провода прикрепить к станине, машины, изо лентой. Но так, чтобы они не касались ремня. И зачищенные от изоляции провода, не касались железных частей каркаса, стола. Между проводом и металлом, лучше положить, кусок асбеста либо пластмассы.

Всё, можно устанавливать нити и пробовать шить!

Комменты

0 #14 RE: Переподключение электро — мотора, с 380 на 220 вольт. — Андрей Анатольевич 31.12.2020 19:46

Way cool! Some very valid points! I appreciate you penning this post plus the rest of the website
is really good.

Спасибо! Но Ссылки на свои веб-сайты — запрещена! Ваша ссылка — удалена!

0 #13 RE: Переподключение электро — мотора, с 380 на 220 вольт. — Андрей Анатольевич 18.11.2020 14:52

Огромное Для вас спасибо за нужную информацию.

Обращайтесь! Только ссылки на свои веб-сайты — запрещены!
И удаляются Администратором.

0 #12 RE: Переподключение электро — мотора, с 380 на 220 вольт. — Андрей Анатольевич 09.03.2019 09:37

Цитирую Stigma_Victor:

Огромное спасибо за помощь вышло выполнить и запустить мотор. Взял рабочий конденсатор на 20мкФ китайский. Мало запутался с включателем он там стоит родной 3х фазный.
Но у меня такая сейчас ситуация мотор бывает нехочет запускаться необходимо его прокрутить вручную малость. И случается так что он работает, а позже начинает затухать( збрасивает обороты) до полной остановки это впору шитья.

В движке есть пусковая обмотка , а есть рабочая обмотка — медные провода.
На кондесаторе должно быть написано 500 В.
Если написано 200; либо 400 — то с таким кондесатором,
\ пусковая обмотка работать не будет!
Если в розетке напряжение наименее 190 вольт , то мотор под нагрузкой — будет останавливаться!
Для увеличения напряжения необходимо сначало в розетку включить повышающий напряжение трансформатор.
Такие трансформаторы применяют при зарядке аккамуляторов. На них должны быть Амперметр ; Вольтметр и переключатель на увеличение и снижение тока.
Такое нередко наблюдается в домах личного сектора.

-1 #11 RE: Переподключение электро — мотора, с 380 на 220 вольт. — Андрей Анатольевич 07.03.2019 04:21

Цитирую Stigma_Victor:

От розетки до включателя, что б бросить рабочим включатель.
Либо просто замкнуть два плюса от розетки до включателя, а конденсатор поставить конкретно перед мотором?
И конденсатор взять 20мкФ 500В?

В розетке 220 вольт — переменное напряжение (фаза) и (0)!
Размыкать нужно — фазу!
(+) и (-) это неизменный ток!
Два провода от розетки — идут на мотор.
Провод с фазой — размыкаете выключателем.
И два провода конденсатора — соединяются только с движком.
Поменяв местами провода на клемнике мотора — вы измените направление вращения ротора.

+3 #10 RE: Переподключение электро — мотора, с 380 на 220 вольт. — Анатолий 02.03.2018 08:00

Цитирую Андрей Анатольевич:
Цитирую алексей1985:

доброе время суток . заполучил машинку .где должно написано сколько киловат стерто а сам мотор 2900 аборотов в мин . можно осознать по оборотам на сколько киловат он ?

Здрасти алексей1985!
Движки в 3000 об/мин — бывают от 0,1 квт до 1000 квт.

Замерить поперечник вала и присоединительные размеры — уже можно отыскать в справочниках

+1 #9 RE: Переподключение электро — мотора, с 380 на 220 вольт. — Андрей Анатольевич 13.08.2017 03:04

Здрасти, Андрей Анатольевич, подскажите, можно ли подключить мотор от оверлока на ПМЗ 22 класса?

Здрасти Лилия!
Маховое колесо у оверлоков, крутится от сидячего за машиной.
У машины 22 класса, маховое колесо — крутится на сидячего за машиной. Для работы оверлока, довольно мощности мотора в 100 ватт. А для работы 22 класса нужен мотор, с мощностью более 250 ватт.

Если с бытового оверлока, поставить бытовой мотор,, на промышленную машину 22 класса. То он будет просто гудеть, пока не сгорит.

+1 #8 RE: Переподключение электро — мотора, с 380 на 220 вольт. — Андрей Анатольевич 02.04.2017 19:56

Цитирую алексей1985:

доброе время суток . заполучил машинку .где должно написано сколько киловат стерто а сам мотор 2900 аборотов в мин . можно осознать по оборотам на сколько киловат он ?

Здрасти алексей1985!
Движки в 3000 об/мин — бывают от 0,1 квт до 1000 квт.

+4 #7 RE: Переподключение электро — мотора, с 380 на 220 вольт. — Андрей Анатольевич 05.11.2016 19:23

Цитирую Ermegiyaev:
Механик то принципиальный

Не сообразил, Это похвала либо .

+2 #6 RE: Переподключение электро — мотора, с 380 на 220 вольт. — Андрей Анатольевич 13.10.2016 08:23

Срочно необходимы конденсаторы 5 шт. по 20 микрофорат. Помогите отыскать! Живу в Ставропольском крае г. ГЕОРГИЕВСК

Живу в Харькове!
Город большой, проезд на рынок и назад стоит 30 гр. Где гарантия, что вы согласитесь оплатить затратные расходы, а потом оплатить цена конденсаторов которые я куплю?
И ещё

Пересылка с Харькова, в Россию, стоит 10 $ за каждые 100 гр веса. Малый приёмный вес 200 гр. Эту сумму, взимают при отправке бандероли.

Ни каких возвращения средств, почтой — нет! Эти цены, введены Украинским правительством. Оплата, лишь на банковские карты. Будете брать, сообщу реквизиты.

Ни каких возвращения средств, почтой — нет! Эти цены, введены Украинским правительством. Оплата, лишь на банковские карты. Будете брать, сообщу реквизиты.

+2 #5 RE: Переподключение электро — мотора, с 380 на 220 вольт. — Андрей Анатольевич 16.02.2016 17:30

Цитирую Кирилл Петрович:

Здрасти!
Спасибо за полезные темы!
У меня неувязка с сервоприводом Mitsubishi. Там фокус с конденсаторами не проходит. Непростая электроника по набору оборотов по мере нажатия педали. Как запустить с 220 вольт? На данный момент работает с 380 вольт.
Спасибо!

Как подключить ТЭН котел 380 Вольт и 220 Вольт

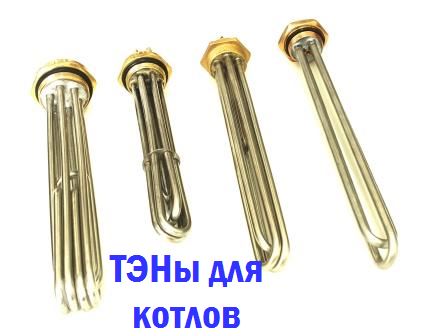

Что такое ТЭН в электрическом котле? Исходя из убеждений электротехники это активное сопротивление, которое выделяет тепло при прохождении по нему электрического тока.

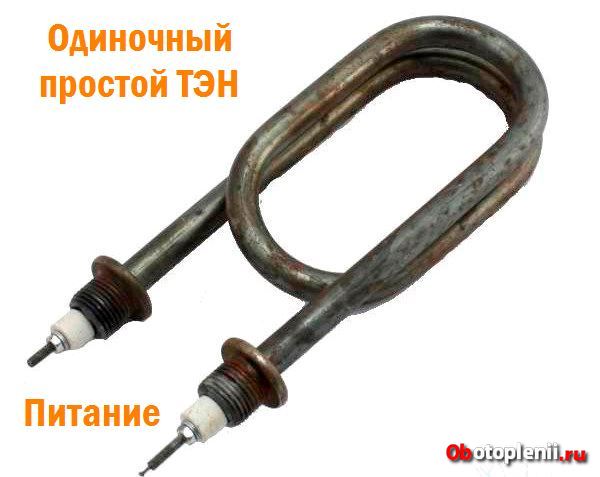

По внешнему облику одиночный ТЭН смотрится, как согнутая либо завитая трубка. Спирали могут быть самой разной формы, но принцип подключения одинаков, у одиночного ТЭНа два контакта для подключения.

При подключении одиночного ТЭНа к напряжению питания нам необходимо просто подсоединить его клеммы к электропитанию. Если ТЭН рассчитан на 220 Вольт, то подключаем его к фазе и рабочему нулю. Если ТЭН на 380 Вольт, то подключает ТЭН к двум фазам.

Но это одиночный ТЭН, который мы можем узреть в электрочайнике, но не увидим в электрическом котле. ТЭН котла отопления это три одиночных ТЭНа, закрепленные на единой платформе (фланце) с выведенными на ней контактами.

Самый распространённый ТЭН котла состоит из трёх одиночных тэнов закрепленных на общем фланце. На фланце выводится для подключения 6 (6) контактов ТЭНа электрического ТЭН котла. Есть котлов с огромным количеством одиночных тэнов, к примеру, так:

Схемы подключения ТЭН котла

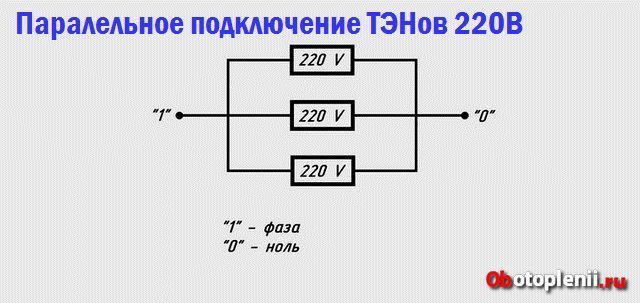

Вариант 1. Схема подключения к однофазовой сети

Обычно, три одиночных Тэна в таковой конструкции, расположены так, что контакты от различных тэнов размещаются друг напротив друга.

Дабы подключить ТЭН на 220 Вольт, необходимо соединить три контакта от различных одиночных спиралей перемычкой и подключить их к рабочему нулю.

Три оставшиеся контакта необходимо, также соединить и подключить к рабочей фазе. Это обеспечит одновременное включение всех тэнов в нагрев при подаче питания.

Но так впрямую подключение не делают, и на каждый 2-ой контакт тэна подключают на фазу после собственного автомата либо, что делается почаще, подключают от собственной полосы управления (автоматики).

Вариант 2. Трехфазное подключение

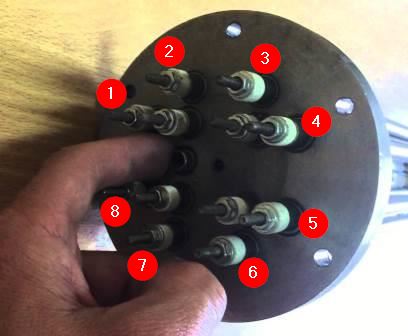

Если мы поглядим на реализующиеся тэны для котлов, то увидим, что практически все маркируются, как Тэны 220/380 Вольт.

Если у вас таковой вариант тэна, и вы имеете возможность подключиться к трехфазному питанию 220 Вольт либо 380 Вольт, то необходимо применять схемы подключения именуемые «звезда» и «треугольник».

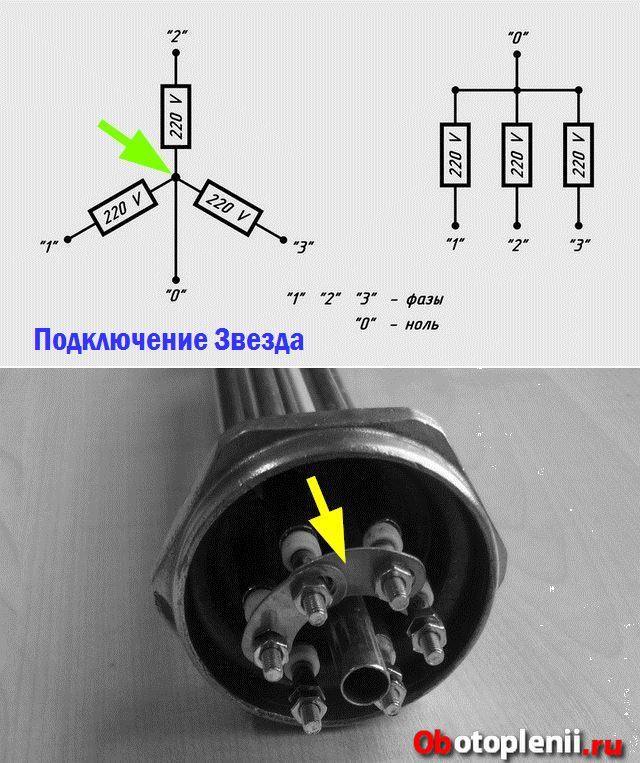

По схеме «звезда» 220 Вольт три фазы, необходимо пермячкой соединить три контакта одиночных тэнов и подключить их рабочему нулю. На 2-ые свободные контакты подать по фазному проводу. Каждый одиночный тэн будет работать от 220 Вольт, независимо друг от друга.

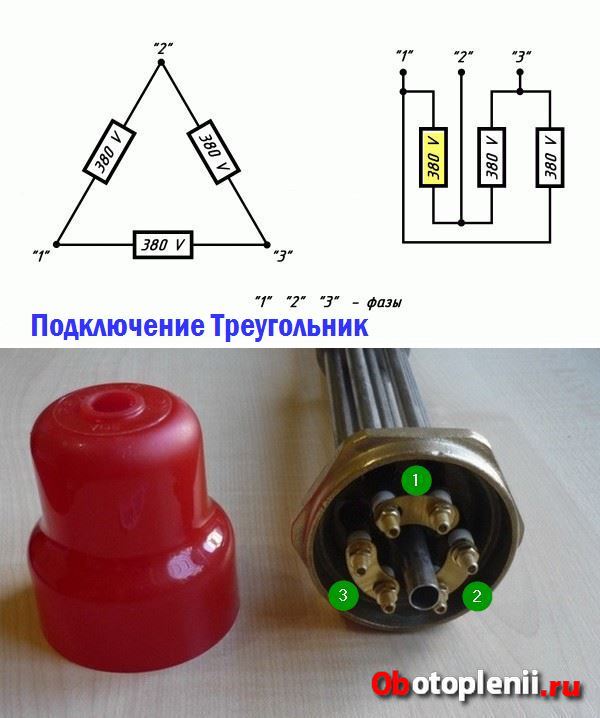

По схеме «треугольник» 380 Вольт, необходимо перемычками соединять контакты 1-6, 2-3, 4-5, у одиночных тэнов 1-2,3-4,5-6 и подавать на них фазные провода. Каждый одиночный тэн будет работать от 380 Вольт, независимо друг от друга.

Вывод

Как лицезреем электрические ТЭН котлы ординарны в подключении и само подключение ТЭНа не вызывает заморочек. Более непростой вопрос подключения автоматики и датчика температур. Об этом в следующих статьях.
