Для обычной работы реле контроля напряжения недостаточно его закрепить и подсоединить. Некоторые модели имеют выведенные на корпус опции — наибольшее и малое напряжение, при котором будет обесточена нагрузка, и время задержки включения. Этот параметр позволяет убедиться, что аварийная ситуация устранена.
Заводские опции обычно составляют такие значения: max — 250 В, min — 175 В, время задержки — 5–15 секунд (каждый завод по-своему). Разумнее всего бросить как есть. Но если в сети сильный разброс, вызывающий нередкие срабатывания, можно на 5 вольт поменять значения, но менее.
Это любопытно: Цоколь лампы остался в патроне: как достать его?

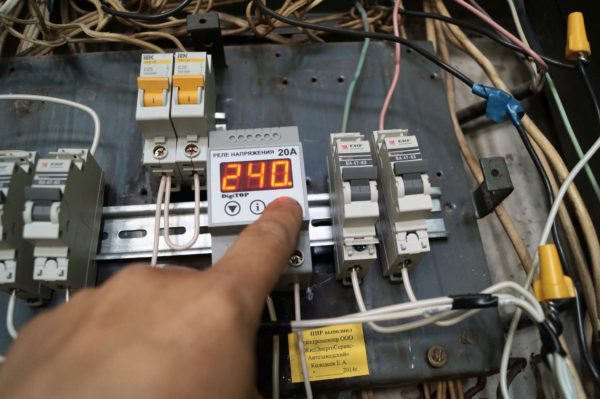

Настройка порогов срабатывания РН
Настройка реле защиты от перенапряжения делается после анализа текущего состояния электросети и проводки
Нужно направить внимание на такие причины, как:
- Напряжение в розетке. Оно составляет 220 В лишь на страничках учебников. Реальный вольтаж в сети способен находиться в границах 190-240 В. Глупо настраивать РН на отключение при понижении до 210 В, если в розетке вольтаж изредка подымается выше 200 В. В особенности животрепещуще для сельской местности и в личном доме.
- Мощность бытовых устройств. Некоторые эталоны техники в момент пуска потребляют огромные токи, что резко понижает напряжения в сети. Этот провал нужно учесть, дабы избрать нижний порог срабатывания защиты.
- В ночное время суток происходит оборотное. Люди дремлют. Большая часть электроприборов в доме выключена. Напряжение в сети способно зашкаливать до 230-240 В. Это явление учитывается при выборе верхнего номинала срабатывания.

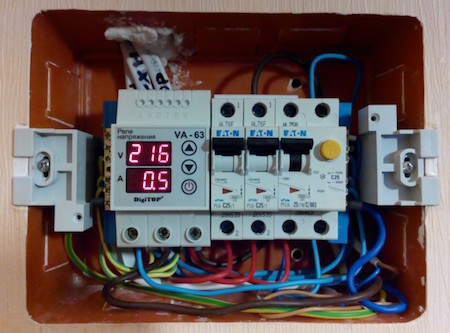

Установка и настройка реле напряжения
Подключение несколько реле контроля напряжения
Технические условия допускают подключение к личному дому либо квартире 3-х фаз. Если для защиты электрического оборудования применять трехфазные блоки, то при аварийной ситуации на одном ответвлении обесточиваться будет все оборудование, что не очень комфортно. Эта неувязка решается 3-мя реле, присоединенными раздельно на каждую фазу.
С нижней клеммы автомата производим подсоединение ко входу первого блока. С другой клеммы — на вход следующего блока. Для удобства обслуживания и ремонта делать это необходимо разноцветными проводами, при всем этом держать в голове, что синий цвет — всегда «ноль». Нулевой провод выводим на нулевую шину.
Можно установить отдельные входные автоматы, дабы в случае необходимости обесточить необходимое реле, если вдруг придется его отключать. Как лицезреем, установка ничем не отличается от рассмотренных примеров выше, только заместо 1-го блока — сходу три, каждый на свою фазу.
Выходы реле подключаем на автоматы, которые идут каждый конкретно на свою нагрузку: освещение, розетки, бойлер. В согласовании с этим каждое реле можно настроить на различное время задержки.
Систематизация и виды
Реле напряжения классифицируются по:
- месту размещения и установке;
- количеству фаз электрической сети.
По типу подключения
Существует три метода размещения и установки схожих устройств, определяющих тип их включения в электрическую сеть:
Модель «РН-116» типа вилка-розетка
Данный тип размещения позволяет держать под контролем напряжение, подающееся только к одному потребителю, подключаемому к блоку вилка-розетка. В данном случае напряжение, подающееся к иным элементам нагрузки, не отслеживается и не контролируется.

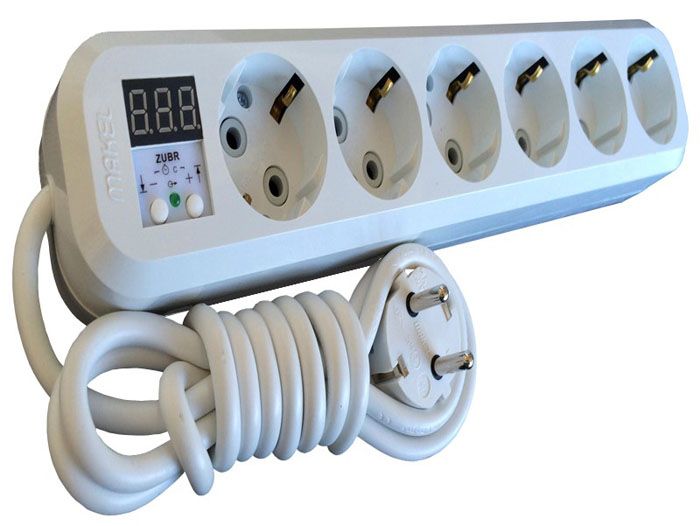

Этот тип электротехнического оборудования представляет из себя удлинитель, оснащённый интегрированным реле контроля. При его использовании можно запитать группу бытовых устройств и устройств, тем обезопасить их от скачков напряжения.
В данном случае главным ограничением применения будет очень допустимая мощность подключаемых устройств, определяемая величиной нагрузочного тока.
Модель «Зубр Р616Y»
Это более многофункциональный вариант размещения схожих частей защиты и обосновано тем, что реле таковой конструкции устанавливается в основном распределительном щите (ГРЩ), вводно-распределительном устройстве (ВРУ) либо щитке освещения, тем возникает возможность защитить всю электрическую сеть квартиры либо пригородного дома. Главным условием выбора при установке таким макаром будет соответствие мощности устройства, суммарной мощности подключаемой нагрузки.
По количеству фаз
Всем понятно, что электрические сети бывают однофазовые и трёхфазные, соответственно, и электротехнические устройства бывают рассчитаны на эти классы напряжения. Реле контроля однофазовое – это устройство, созданное для работы в электрических сетях различного предназначения с рабочим напряжением в 220 Вольт. Конструкция и методы размещения схожих средств защиты рассмотрены выше.

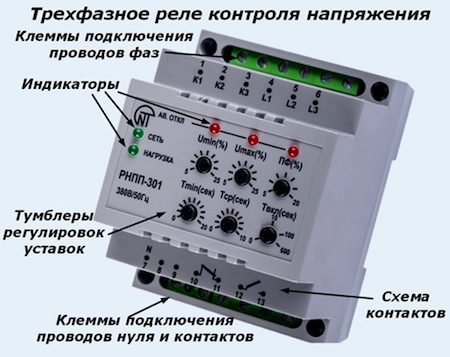

Модель «РНПП-301», устанавливаемая на ДИН-рейку
Трёхфазные модели инсталлируются в ВРУ либо ГРЩ пригородного дома (коттеджа), если схемой их электроснабжения предвидено подключение по трёхфазной цепи напряжением 380 Вольт.
В данном случае можно выполнить защиту всей внутренней сети электроснабжения, как и в случае применения реле напряжения, устанавливаемого в осветительном (квартирном) щитке.
Трехфазное реле напряжения
Задачей автоматических выключателей является защита от перегрузок и маленьких замыканий, а УЗО, устанавливаемые вкупе с ними, защищают от токовых утечек. Но, эти приборы эффективны только в однофазовых сетях, но ведь есть к тому же трехфазные сети со своими особенностями эксплуатации. Дабы предупредить вероятные нехорошие последствия, в таких сетях применяется трехфазное реле напряжения, срабатывающее при обрыве фазного кабеля либо нулевого провода, при импульсных скачках напряжения и иных дефектах.
Использование трехфазных реле контроля
Основной функцией реле напряжения является контроль над разностью потенциалов либо напряжением в трехфазных электрических сетях, рассчитанных на 380 В. Обыденные колебания напряжения, происходящие в маленьких границах, не наносят вреда проводке, присоединенным устройствам и оборудованию. Но в случае скачков в сторону роста либо уменьшения, могут появиться огромные задачи.
Под действием очень высокого напряжения изоляция проводов и кабелей перегревается и в конце концов расплавляется. Наступает и перегорание домашней техники, включенной в трехфазную цепь. Если же напряжение очень малюсенькое, это приводит к понижению мощности и последующим сбоям в работе электронной аппаратуры. В некоторых случаях приборы перестают работать и без помощи других выключаются.
В особенности томные последствия наступают для электродвигателей, которые в итоге падения напряжения очень нередко сгорают. В связи с этим, нужен неизменный контроль над состоянием фаз, осуществляемый при помощи трехфазного реле контроля напряжения, установленного в сети.
Механизм работы
Схема реле оборудована особым микроконтроллером, конкретно выполняющим функцию слежения и дающим возможность держать под контролем разность потенциалов на каждой фазе. В случае каких-то изменений на одном из проводников этот микроконтроллер включает в работу реле электромагнитного деяния. Данная операция осуществляется в автоматическом режиме. В итоге происходит размыкание контактов устройства и течение электрического тока прекращается. Когда характеристики напряжения вновь станут нормальными, контакты замыкаются и питание начинает поступать в цепь.
Герконовое реле: принцип деяния
Работоспособность устройства проверяется при помощи тестера. Щупами необходимо коснуться контактов 1 и 3, после этого на экране мультиметра появится цифра 1, свидетельствующая об исправности устройства. Для контроля необходимо замкнуть контакты 2 и 3. Экран покажет цифру 0, что также показывает на обычное рабочее состояние реле напряжения.

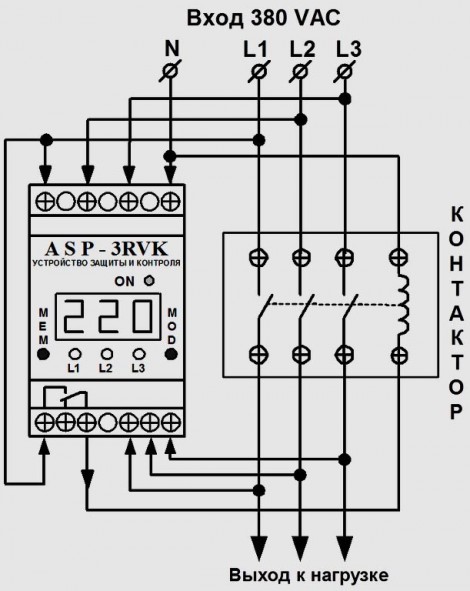

Схема подключения и установка реле напряжения
Большая часть реле устанавливаются в распределительном щитке на DIN-рейку. Они могут устанавливаться в любом положении, сохраняя при всем этом свою работоспособность. Но схема подключения у различных моделей будет отличаться, потому она наносится на корпус каждого устройства.
Это позволяет просто соединить реле контроля трехфазного напряжения с электрической цепью, соблюдая правила, однообразные для всех типов этих устройств.
Подключение вводных контактов к сети осуществляется через контактор либо особый пускатель. Проводники всех 3-х фаз подключаются к подходящим клеммам, размещенным сверху устройства. Фазы маркируются знаками А, В и С, а клемма для нулевого провода – буковкой N.
Нижние клеммы нумеруются 1, 2, 3 и подключаются в следующей последовательности:
- Из клеммы № 1 проводник подсоединяется к одному из выходов катушки, находящейся в контакторе.
- Клемма № 3 подключается к хоть какой фазе, проходящей в обход реле напряжения.
- 2-ой выход катушки контактора подключается к нулевому проводнику трехфазной сети.
Соединение силовых частей осуществляется следующим образом. Любая фаза, подающая напряжение, подключается к соответственной входной клемме контактора. Проводники, отходящие к нагрузке, соединяются с выходными клеммами контактора. Для подключения нулевых проводников в распределительном щитке устанавливается общая нулевая шина.
Контакты всех соединений должны быть очень плотными, потому лучше не воспользоваться скрутками, в особенности при соединении проводников с клеммами контактора. Есть особые наконечники, обеспечивающие надежный контакт. Все подключения производятся при помощи медных проводов, сечением от 1,5 до 2,5 мм2.
