Пускатели магнитные отнесены к более принципиальным элементам большинства электрических схем. С помощью их осуществляется подключение потребителей электроэнергии, дистанционное регулирование нагрузки и другие важные коммутационные переключения. Читайте также статью ⇒ Cхема магнитного пускателя.
Область использования
Магнитные пускатели используются в схемах электрических цепей для управления устройствами либо их отдельными блоками, также силовыми нагрузками. Это устройство — нужный элемент цепи, так как без него управление либо работа будет затруднена либо невозможна.
В совокупы с другими устройствами магнитные пускатели могут создавать блок по защите от электрических перегрузок, что почти во всем упрощает работу и эксплуатацию без роли человека.
Область применения устройств достаточно большая. Они используются для управления:
- асинхронными трехфазными движками;
- блоками аварийного выключения;
- станочным оборудованием.
Пускатели магнитные можно повстречать в щитках электроприборов бытового применения. Без них работа электрических устройств большой мощности будет неосуществимой.

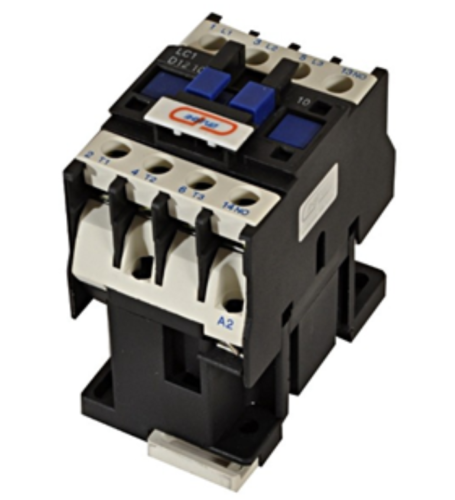

Магнитные пускатели Энергия D65А LC1-D65 отличаются высочайшей эффективностью и простотой эксплуатации
Виды и систематизация
Магнитные пускатели имеют очень большой диапазон использования, потому существует их различные виды.
По предназначению магнитные пускатели делятся на два типа:
Их различие заключается в том, что реверсивные пускатели могут изменять фазность, тем меняя направление вращения электродвигателей.

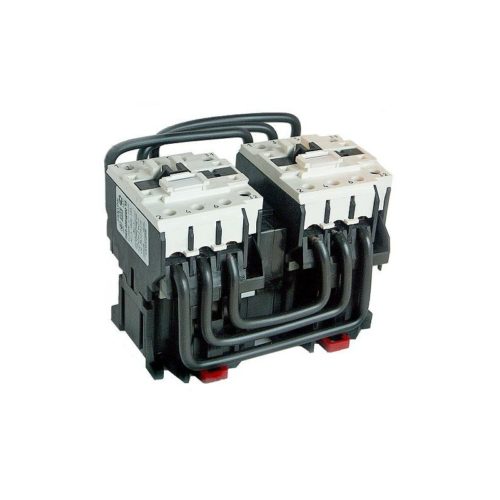

Реверсивный магнитный пускатель марки ПМЛ-4560ДМ О*4Б 80А 110В производства компании «Этал»
По уровню защищенности от наружных причин приборы делятся на:
- открытые, которые инсталлируются в открытых защищенных шкафах;
- закрытого типа, установка которых осуществляется в закрытых шкафах, с вероятным проникновением воды;
Делятся магнитные пускатели по классу износоустойчивы:
- А — высочайшая;
- Б — средняя;
- В — низкая.
Устройства делятся по значению рабочего тока на классы:
- 6,3 А, нулевой;
- 10 – 16 А, 1-ый;
- 25 А, 2-ой;
- 40 А, 3-ий;
- 63 А, 4-ый;
- 100 А, 5-ый;
- 160 А, 6-ой;
Пускатели могут укомплектовываться вспомогательными элементами такими как:
- термические реле
- кнопки запуска и остановки
- ограничители по напряжению.
Устройство, достоинства и недочеты
Конструкция магнитного пускателя состоит из нескольких частей: корпуса, выполненного из крепкого диэлектрического материала, катушки, пружины и блока контактов с подвижной частью сердечника. Катушка и сердечник образуют электромагнит. Эта пара делает основную функцию устройства.
По устройству трехфазные магнитные пускатели нельзя отнести к сложным конструкциям
К преимуществам пускателей можно отнести:
- общедоступность;
- обычный механизм работы;
- возможность управления устройствами на расстоянии;
- обеспечение защиты от перегрузок.
У данного устройства есть и некоторые недочеты:
- подключение должно выполняться квалифицированным электриком;
- приборы не подлежат ремонту, так как это очень трудозатратный процесс;
- даже во гидрозащищенном варианте пускатели не выдерживают прямого попадания воды.
Механизм работы

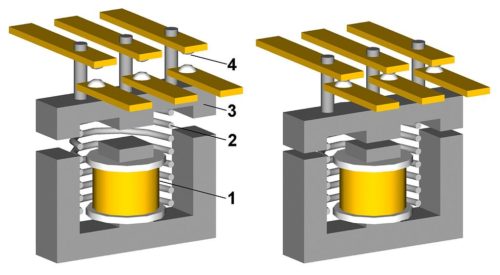

Механизм работы магнитного пускателя основан на физических свойствах металлов и состоит он в следующем. Когда устройство выключен, группа контактов разъединена, тем обеспечивая не прохождение электрического тока. Когда на катушку подается электрическое напряжение, сердечник, выполненный из листов электромагнитной стали, намагничивается и втягивается по вовнутрь корпуса. Так как он соединен с блоком контактов, совместно с собой он втягивает и их, что обеспечивает надежное прижимание контактной группы. Контакты будут замкнуты до того момента когда ток в катушке не станет протекать.
Управление магнитным пускателем обеспечивают две кнопки запуска и остановки красного и темного цветов. Красноватая кнопка — это «пуск» в какой контакты разъединены. Темная кнопка «стоп» выполнена с замкнутыми контактами.
В других случаях, когда нужен реверс, для управления устройствами применяется три кнопки. Когда устройство нужно подключить к сети, нажимая кнопку «пуск», контакты замыкаются и тем подается напряжение на катушку электромагнита. В корпусе магнитного пускателя есть два контакта, которые при втягивании сердечника замыкаются и по ним повсевременно проходит электричество. После отпускания кнопки «пуск» электрическая цепь остается замкнутой, так как магнитный сердечник втянут и по контактам повсевременно проходит электрический ток.
Кнопка «стоп» просто разъединяет схему, и сердечник под воздействием пружины выходит в изначальное положение, тем происходит отжим контактов.
Технические свойства
При выборе магнитного пускателя либо его подмене повышенное внимание нужна уделять его техническим характеристикам:
- наибольшему проходящему току;
- допустимому проходящему напряжению;
- напряжению, которое нужна подавать на электромагнит;
- мощности катушки электромагнита;
- большему току вспомогательных контакторов.
Совет №1: Исходя из этих значений, определяются технические свойства любого магнитного пускателя. Также по ним делается установка в ту либо иную электрическую схему.
Как читать маркировку?
При подмене либо подборе магнитного пускателя следует знать и верно читать его маркировку.
Обычно, в ее начале всегда идут буковкы. Они означают серию устройства. К примеру, МПЛ – магнитный пускатель линейный. После букв идут числа. 1-ая значит величину номинального тока. 2-ая значит уровень защищенности пускателя. 3-я цифра показывает на наличие и предназначение теплого реле. Главные характеристики указаны раздельно таблицей на самом пускателе.
Анализ производителей
Созданием магнитных пускателей занимаются не только лишь компании из государств СНГ, но и ведущие мировые производители. Более нужные модели представлены в таблице.
Схемы подключения магнитного пускателя
Подключение магнитного пускателя может осуществляться по нескольким схемам.

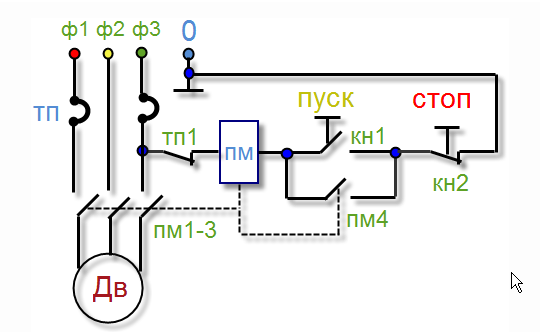

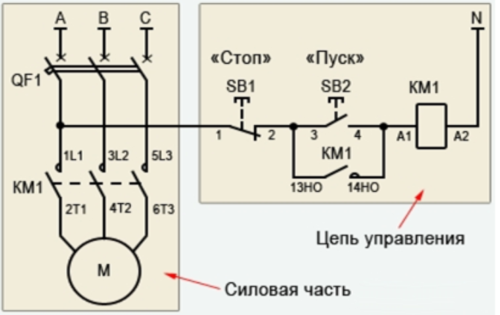

Схема подключения магнитного пускателя к блоку управления электромотором без реверса
Представленная выше схема является самой распространенной. Ее популярность заключается в простоте подключения. Применяется она в блоках управления электродвигателей без реверса, также в системах управления.

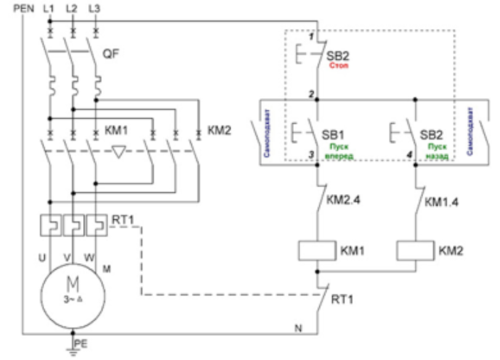

Схема подключения магнитного пускателя с реверсом для электродвигателей с двухсторонним вращением
Эта схема подключения магнитного пускателя с реверсом. Она нужна если подключаемый мотор должен крутиться в две стороны. Сначала, такая схема подключения применяется в схемах станков.

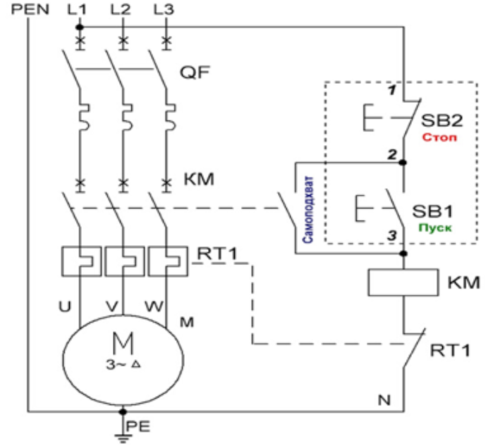

Схема подключения магнитного пускателя при наличии термического реле и автовыключателя
В некоторых случаях магнитные пускатели оснащаются с термическим реле и защитным автоматом. Такая схема подключения применяется в тех случаях, когда подключаемый устройство сильно перегревается либо находится в жаркой среде. По таковой схеме подключаются электродвигатели, тэны водонагревателей.
Аннотация по установке
Установку магнитного пускателя можно выполнить следующим образом.
Для начала нужна отключить электропитание устройства дабы неопасно его извлечь. На следующем шаге нужно открутить провода от контактов.
Совет №2: Размещение проводов нужна уяснить, либо же идеальнее всего обозначить дабы позже прикрутить их в том же самом порядке.
Потом необходимо открутить крепежные болты, которые находятся в его нижней части, после этого извлечь магнитный пускатель.
Установка нового устройства проводиться в оборотном порядке. Принципиальным моментом является прикручивание проводов. Оно должно быть довольно сильным, так как нехороший контакт может привести резвому выходу из строя устройства.
Аналоги магнитных пускателей
Подбор подобных устройств осуществляется по специальной таблице, имеющейся на веб-сайте каждого производителя. К примеру, пускателю ПМЕ-011М соответствует устройство ПМ12-010100. Либо устройство ПМЕ-131 удачно поменяет модель ПМ12-010110.
Ошибки при установке
Основной ошибкой является размещение пускателя в местах, условия которых не соответствуют уровню влаго- и пылезащищенности устройства.
Также при установке нередко не учитывается требование, согласно которому мощность устройства должна в два раза превосходить мощность электродвигателя в случаях, когда предусматривается работа мотора в режимах торможения либо противовключения.
Пке 222 2у2 схема подключения к однофазовому движку
Как подключить магнитный пускатель. Схема подключения.
02 Мар 2014г | Раздел: Электрика
Здрасти, почетаемые читатели веб-сайта sesaga.ru. Продолжаем разбираться с магнитным пускателем. В первой части статьи мы с Вами познакомились с устройством, предназначением и работой магнитного пускателя, а сейчас разглядим его электрическую схему подключения.
Но до того как собирать схему, давайте создадим маленькое отступление и познакомимся с одним принципиальным элементом схемы управления работой магнитного пускателя – кнопка

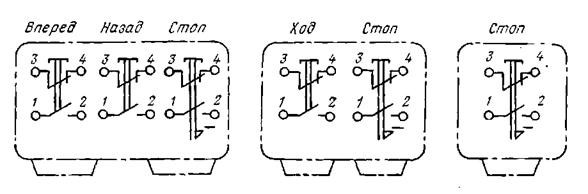

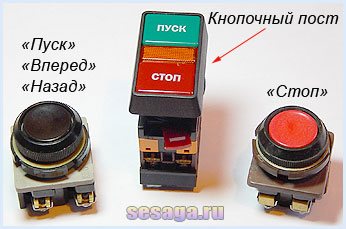

Как Вы уже додумались клавишами «Пуск», «Стоп», «Вперед», «Назад» осуществляется дистанционное управление магнитным пускателем, а означает и нагрузкой, которую он коммутирует. Управляющие кнопки выпускают 2-ух видов: с размыкающим
Читайте также: Сервопривод: что же все-таки это такое, как работает серводвигатель и зачем нужен — механизм работы и устройство
и
замыкающим
контактом.
Кнопка «Стоп».
Кнопку «Стоп» просто отличить по красному
цвету. В кнопке применяется
размыкающий
(нормально замкнутый) контакт, через который проходит напряжение питания в схему управления пускателем.
В исходном положении, когда кнопка не нажата
, подвижный контакт кнопки поддавливается снизу пружиной и собой
замыкает
два недвижных контакта, соединяя их между собой. И если кнопка стоит в электрической цепи, то в этот момент через нее протекает ток. Когда же нужно разомкнуть цепь — кнопку жмут, подвижный контакт отходит от недвижных контактов и цепь размыкается.

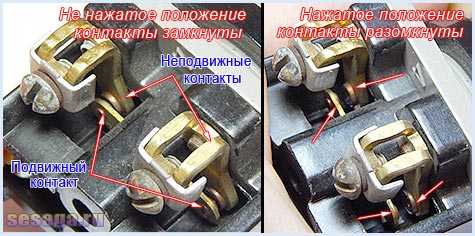

При отпускании кнопка снова ворачивается в начальное положение пружиной, поддавливающей подвижный контакт, и он снова замыкает собой оба недвижных контакта. На рисунке показаны контакты кнопки в нажатом и не нажатом положении.
Описание и конструкция
Пост управления предназначен для коммутации электрических цепей разных устройств и электромагнитных пускателей машин. Это устройство позволяет обеспечить дистанционное управление на производстве и в быту. Есть разные виды кнопочных коммутаторов, которые классифицируются зависимо от области применения и черт рабочей сети (тельферные, взрывозащищенные и т. д.).
Фото — обычная схема постов

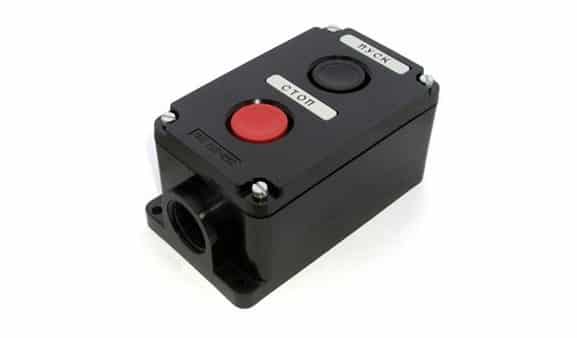

Конструкция постов зависит также от их типа и применения. Разглядим кнопочный управляющий пост ПКЕ 222 2 на 2 кнопки, у которого очень обычная схема управления. Данный выключатель устанавливается в ниши, потому заключен в пластмассовый корпус со особыми толкателями. Механизм герметичный, уровень защиты IP40, главные части – два рабочих изолированных друг от друга контакта. При всем этом есть аналогичный устройство ввезенного производства с защитой IP54. Его особенностью является наличие между толкателем и рабочим контактом резиновой прокладки. В обоих типах устройства дополнительная прокладка устанавливается между стенкой (либо другой установочной плоскостью) и задней панелью. Главной особенностью этой модели является наличие отверстий и дополнительного кожуха, куда вставляются провода.
Фото — ПКЕ 222 2
Механизм работы основан на действии обычного импульсного реле. Во время нажима на кнопку замыкается контакт и происходит отключение коммутируемого устройства, соответственно, при повторном нажатии этот контакт размыкается и устройство, контролируемый постом, врубается.
