Подключение прожектора с датчиком движения

Сенсоры движения, работающие на эффекте Доплера, находят использование в самых различных устройствах. Они обширно используются в системах охранной сигнализации, для включения режима записи в видеодомофонах и дверных глазках последнего поколения и в качестве электронного реле для включения разных устройств. В большинстве случаев такие датчики используются для включения осветительных устройств.

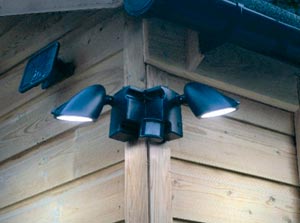

Прожектор с датчиком движения может быть применен как элемент охранной сигнализации, когда внезапно вспыхнувший броский свет может спугнуть злодея. Можно установить несколько осветительных устройств на местности пригородного участка, и они будут последовательно врубаться по мере движения человека.

Содержание:

Главные особенности и свойства

Так как таковой прожектор состоит из 2-ух независящих частей, следует раздельно рассматривать свойства осветительного устройства и датчика движения. У прожектора это тип лампы и её мощность.

В прожекторе могут быть применены лампы всех типов:

• Классические лампы накаливания;
• Энергосберегающие лампы;
• Галогенные лампы;
• Светодиодные (LED) лампы.

1. Обыденные лампы накаливания отличаются низкой надёжностью, маленьким сроком службы и слабенькой светоотдачей. Единственное их достоинство это низкая цена. В текущее время их стараются применять как можно пореже, в особенности если прожектор находится в неловком месте и замена вышедшей из строя ламы связана с определёнными трудностями.
2. Энергосберегающие лампы намного надёжнее, хотя и несколько дороже. Не считая того они экономичнее обыденных ламп. В тех случаях, когда не нужна большой яркости прожектора идеальнее всего применять конкретно люминесцентные энергосберегающие лампы. Галогенные лампы применяются для освещения огромных территорий, так как мощность таких ламп может достигать нескольких киловатт. Эти лампы отличаются высочайшей светоотдачей и длительным сроком службы.
3. Самыми экономными и надёжными можно считать светодиодные лампы с датчиком движения. У них много преимуществ перед другими источниками света. Сначала, это срок службы, который может доходить до 50 000 часов и поболее. Светодиоды отличаются высочайшей светоотдачей, а по экономичности они превосходят все осветительные приборы других типов. Единственный их недочет это высочайшая цена, но благодаря большенному сроку службы и экономичности, светодиодный прожектор с датчиком движения может считаться самым хорошим вариантом.
   Мощность всех осветительных устройств может варьироваться в широком спектре зависимо от того для какой цели будет употребляться прожектор.

Для датчика движения основной чертой является его рабочая зона. Она определяется длиной захвата по горизонтали и углом, в границах которого датчик движения реагирует на объект. Сенсор движения, обычно, реагирует на движение при расстоянии 10-15 метров. Если датчик установлен на потолке, то его угол обзора равен 360°, стенные датчики имеют зону захвата в 120-160°.

Не считая этих черт учитываются ещё ряд характеристик:

• Напряжение питания;
• Время задержки горения;
• Чувствительность;
• Коммутируемая мощность.

Напряжение питания стандартное – 180-240 В. Время задержки и чувствительность инсталлируются регулировками, выведенными на корпус датчика. Так как нагрузка коммутируется контактами реле, то она может достигать 1500W. Для включения прожектора большей мощности будет нужно двухступенчатая схема, с дополнительным контактором. Если применяется прожектор с датчиком движения для улицы, нужно направить внимание на спектр рабочих температур и относительную влажность.

Механизм работы

Механизм работы такового устройства основан на обнаружении перемещающегося объекта датчиком движения. Как человек окажется в зоне обнаружения, инфракрасный детектор зафиксирует его и включит питание реле. Нормально разомкнутые контакты замкнутся и включат ту нагрузку, которая заходит в схему. Это может быть прожектор, светодиодный фонарь, декоративное освещение, маркетинговые панно либо сирена.

Датчик движения представляет собой маленький пластмассовый корпус с ячеистой линзой Френеля заместо фронтальной стены. Снутри находится колодка с клеммами и электронная схема.

На корпусе датчика движения находятся следующие регулировки:

• Чувствительность (SENS);
• Время задержки (TIME);
• Освещённость (LUX).

Регулировка чувствительности определяет порог срабатывания датчика. Чем выше чувствительность, тем паче маленькие объекты будут вызывать его срабатывание. При наибольшей чувствительности сенсор будет демонстрировать реакцию даже на маленьких домашних питомцев. Процесс регулировки довольно трудоёмкий. Рекомендуется поначалу установить чувствительность на максимум, а потом, равномерно понижая её, достигнуть чёткого срабатывания на человека и отсутствия реакции на животных. Необходимо подчеркнуть, что если на участке имеется большая собака, то детектор непременно будет на неё демонстрировать реакцию.

Время задержки определяет то время, в течение которого источник света будет пылать. Его можно настроить в интервале от 5-10 секунд до 10-15 минут. Параметр «освещённость» позволяет выставить тот уровень, при котором датчик движения начинает демонстрировать реакцию на объекты. Нет смысла, дабы прожектор с датчиком движения врубался броским солнечным днём. Идеальнее всего установить регулятор освещённости на наибольшее значение, а потом, с пришествием сумерек избрать наилучшее время срабатывания. На старенькых моделях имеются только две регулировки, одна из которых это время задержки, а 2-ая чувствительность либо освещённость.

Где применяются?

Малогабаритные осветительные устройства применяются на выставках и экспозициях. Подсветка врубается в тот момент, когда гость близко подошёл к экспонатам либо наклонился над витриной. Таковой принцип освещения позволяет приметно сберегать электроэнергию. Ещё огромную экономию дает LED прожектор с датчиком освещённости.

Очень нередко осветительные системы с внедрением датчика движения используются для подсветки частей ландшафтного дизайна. К примеру, человек подходит к фонтану и в тот же момент врубается разноцветная подсветка и начинает играть музыка. Внезапное включение прожектора на дачном участке поможет избежать проблем, связанных с непрошеными гостями.

Автоматические осветительные приборы, в целях экономии, уже издавна устанавливают в подъездах многоквартирных домов. Когда человек входит в подъезд свет врубается, и пылает в течение времени, которое устанавливается таймером.

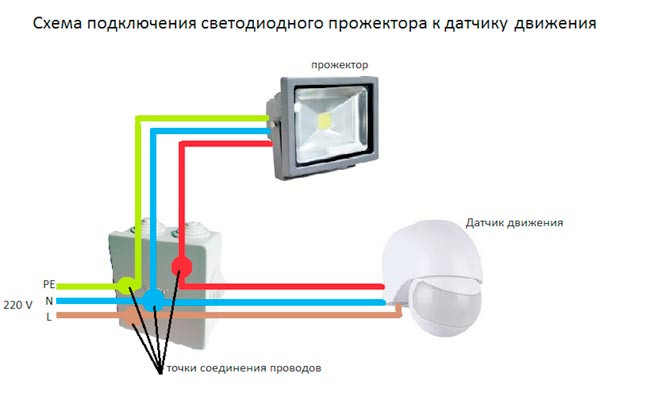

Подключение прожектора с датчиком движения

Вопрос, как подключить датчик движения к прожектору, не представляет собой ничего сложного. Единственный инструмент, который пригодится – это индикаторная отвёртка для определения фазы. Сняв заднюю крышку датчика движения можно узреть колодку, созданную для зажима провода под винт. На ней находятся три ламели помеченные знаками «L», «N» и «A».

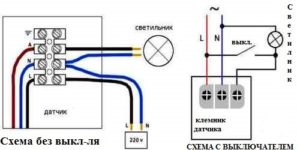

Фаза сети подключается к клемме «L», а ноль к клемме «N». Лампа осветительного устройства подключается между клеммами «A» и «N». В некоторых моделях имеется ещё одна клемма – заземление. Она непременно должна быть подключена, если соответственный провод имеется в сети.

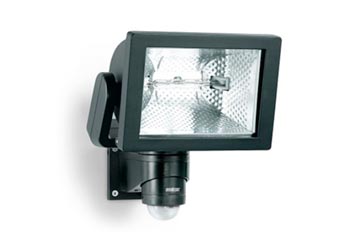

Если приобретается прожектор с уже встроенным датчиком движения, то нужна только подключить сеть 220 В.

Датчик движения в прожекторе

Прожектор для улицы с датчиком движения может употребляться в качестве элемента охранной системы. Он позволяет сберегать электроэнергию, включая освещение исключительно в случае присутствия в зоне деяния перемещающегося объекта.

Разновидности датчиков движения

Не считая фотодатчиков, охранные осветительные приборы могут быть обустроены автоматикой другого принципа деяния. Беспроводные датчики движения нужен для определения присутствия в радиусе деяния перемещающегося объекта. Различают автоматику следующих типов.

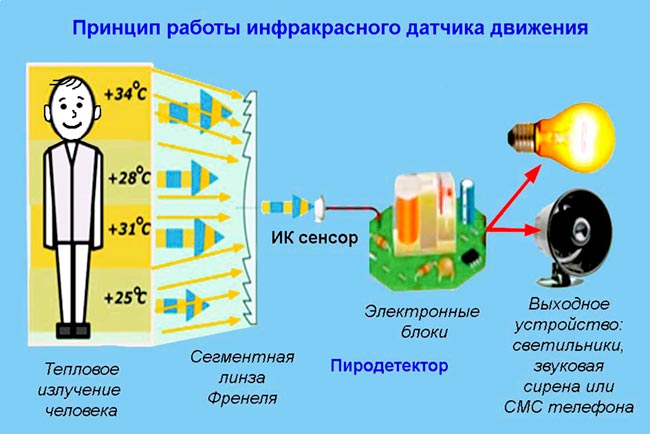

1. Инфракрасный беспроводной датчик движения: его действие основано на анализе ИК-излучения, не видимого глазу. Источником такового излучения является человеческое тело либо животного. Регулировка датчика движения такового типа позволяет исключить срабатывание системы на движение животных, температура тела которых выше, чем у человека.
2. Пироэлектрический: генерируемые электрические сигналы реагируют на присутствие в охраняемой зоне источника тепла (человека). Датчик ассоциирует уровень излучаемого и принимаемого сигнала и, в случае превышения установленного значения различия, подает сигнал на включение света.
3. Ультразвуковой уличный беспроводной датчик: основан на приеме отраженного звукового сигнала в труднодоступном для людского уха спектре. В случае конфигурации времени прохождения и направления распространения сигнала датчик включает прожектор.

Применяются также и устройства комбинированного деяния. Для улицы в большинстве случаев применяют инфракрасные фотодатчики.

Как работает фотодатчик

Уличный датчик движения – малогабаритный устройство в корпусе герметичного выполнения. Он реагирует на изменение интенсивности инфракрасного излучения, которое улавливается и направляется особыми линзами на датчик. В свою очередь, фотодатчик подает сигнал исполнительному устройству (электромеханическому реле), ответственному за подключение осветительного устройства.

Сфера использования

Умственные системы уличного освещения нужны для оборудования следующих объектов:

• авто стоянок;
• промышленных и компаний;
• торговых площадок;
• складов под открытым небом;
• личных владений, в том числе приусадебных территорий;
• военных объектов;
• муниципальных границ.

Популярность датчиков движения уличных разъясняется их преимуществами.

1. Длительный срок службы (для светодиодных устройств).
2. Легкий установка.
3. Отсутствие необходимости специального обслуживания.
4. Экономное расходование электроэнергии благодаря чертам светодиодов и присоединенному датчику, который можно настроить на срабатывание только при возникновении перемещающегося объекта в радиусе деяния устройства.
5. Устойчивость к сторонним шумам, вибрациям, перепадам температур.
6. Большая скорость срабатывания.
7. Возможность установки в любом месте при наличии крепкой базы.

Как подключить осветительный устройство

Перед тем как подключить фотореле к свету, следует убедиться в соблюдении следующих правил.

1. Определяется место установки. Для этого может быть применена опора ЛЭП, фронтоны кровель, столбы оград, стенки высотных построек. Крепятся приборы при помощи винтов, стяжек, тросов, креплений. Нужно, дабы устройство было защищено от легкого доступа к нему.
2. Проверяется соответствие зоны деяния фотодатчика площади местности, которую нужно осветить.
3. Проверяется возможность доступа к осветительному устройству для ремонта либо регулировки.

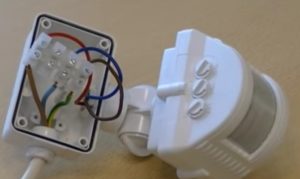

Подключается фотодатчик к светильнику 3-мя одножильными проводами. Обычно для этого довольно сечения 1,5 мм². Клеммник устройства от электросети к подходящим контактам (обозначены литерами «L» — линия и «N» — нейтраль) подключаются два провода. Для заземления выделяется отдельный провод. Питающий кабель от датчика (подключается к третьей клемме) присоединяется к одной из клемм осветительного прибора. Нулевой провод к светильнику присоединяется от соответственной клеммы фотореле. Винты должны быть плотно затянуты.

Принципиально: прожекторы с датчиками движения подключаются к сети через автоматический выключатель, номинал которого по току подбирается соответственно потребляемой мощности осветительного устройства. Автомат устанавливается в разрыв фазного питающего провода сети.

Настройка устройства

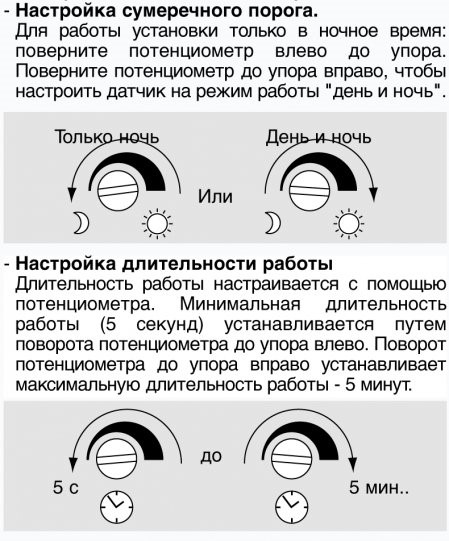

Светодиодный прожектор с датчиком движения обеспечен несколькими переключателями. С помощью их можно настраивать:

• чувствительность фотореле — от этого параметра зависит его реакция на большие и маленькие объекты;
• освещенность: можно отрегулировать время активности прожектора, к примеру, установить его срабатывание исключительно в сумеречные часы;
• время работы — задается временной интервал для уличного освещения, в течение которого прожектор будет работать после срабатывания фотореле.

Настраивая устройство для уличного освещения, добиваемся его хорошей работы исходя из убеждений режима и экономии электроэнергии.

Как подключить прожектор своими руками

Светодиодные прожекторы применяются для уличного освещения разных объектов: приусадебных участков, автостоянок, магазинов, маркетинговых баннеров и пр. Осветительные приборы стали очень популярны благодаря многим плюсам:

• надежная конструкция;
• мощнейший поток света;
• простота монтажа на стенки, столбы, крыши;
• регулировка угла наклона;
• отсутствие перегрева;
• экономный расход электроэнергии;
• широкий рабочий спектр температур.

Таким макаром, это универсальное решение для многих проектов по внешнему свету. Для монтажа даже не непременно обращаться за помощью к спецам. Интернет-магазин LedRus приводит ординарную аннотацию для тех, кто желает знать, как подключить уличный прожектор без помощи других.

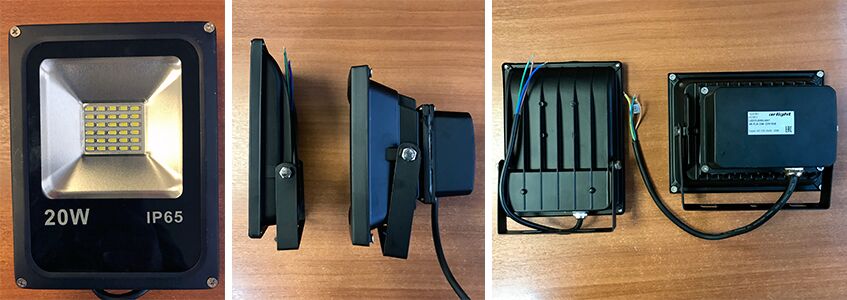

Конструкция и особенности

Прожектор состоит из нескольких частей:

• литой железный корпус класса ip65-67 (высочайшая защита от попадания пыли и воды);
• светодиодная LED матрица;
• драйвер (в массивных моделях может располагаться снаружи);
• радиатор остывания для отвода тепла;
• SMD матрица;
• рассеиватель.

Для простоты монтажа в конструкции также предусмотрен кронштейн, при помощи которого устройство может устанавливаться как затратной.

Есть также модификации стандартных моделей с дополнительным оснащением, к примеру:

• разноцветные RGB прожекторы – в комплекте идет пульт управления;
• слаботочные фонари – для установки нужен понижающий трансформатор;
• приборы со встроенными датчики движения либо освещенности.

Но это несильно оказывает влияние на сложность монтажа. Главное, перед тем, как подключить светодиодный прожектор к сети, знать главные особенности этого процесса и приготовить инструменты. Необходимо приготовить набор отверток и провод, по которому будет поступать напряжение. Для осветительных устройств мощностью до 200 Вт довольно стандартного кабеля сечением 1,5мм².

Аннотация по подключению к сети

Для начала разглядим, как подключить светодиодный прожектор с 3-мя проводами, напряжением 220 В, без датчиков и цветных светодиодов, другими словами — стандартную модификацию.

1. На оборотной стороне устройства есть клеммная коробка, которую фиксируют четыре винта. Эти крепления необходимо открутить, потом снять крышку, дабы высвободить удачный доступ к клеммной розетке.
2. Для подключения к сети в корпусе предвидено входное отверстие для кабеля. Если отверстие герметичное, на нем будет резиновый уплотнитель и гайка. Ее необходимо затянуть после подключения.
3. Подключите кабель к свободным клеммам: фаза (L) – карий провод, ноль (N) – синий провод, заземление (RE) – желто-зеленый провод. Надлежащие жилы кабеля подбирают по цвету. Фазу необходимо соединять с фазным проводом, ноль – с нулевым. К слову, заземления может не быть, но если оно есть, подключите непременно.

Когда все готово, спрячьте провода вовнутрь клеммной коробки, поставьте на место крышку, закрутите винты. Установите фонарь, дайте напряжение и удостоверьтесь, что все работает.

Сейчас вы понимаете, как подключить прожектор к вилке 220 В либо впрямую к контактам розетки. Такая же схема применима для устройств RGB и моделей со встроенными датчиками.

Если применяются слаботочные прожекторы, тогда нужно конвертировать сетевое напряжение 220 В в соответственное 5 либо 12 В, подключив понижающий трансформатор (блок питания). БП должен соответствовать по мощности подключаемому фонарю + припас 10-15%.

Советы при подключении

1. Провода подключаются только «на холодную», другими словами без подачи электроэнергии. Питания в кабеле быть не должно.
2. Перед монтажом пристально изучите корпус осветительного устройства. Принципиально убедиться, что на нем нет механических повреждений.
3. Не разбирайте устройство на сто процентов, снимайте только защитную крышку с клеммной коробки. Это небезопасно для здоровья, к тому же вы потеряете гарантию на устройство.
4. Не используйте прожекторы с диммерами (если осветительный устройство на это не рассчитан и не укомплектован особым диммируемым драйвером).
5. Для проверки напряжения при подключении проводов используйте индикаторную отвертку.
6. Некоторые модели прожекторов продаются уже с выведенным отрезком провода. Тогда для вас не надо снимать крышку, дабы получить доступ к клеммам. Довольно зачистить контакты, припаять к более длинноватым проводам, а все соединения кропотливо изолировать.

Как подключить прожектор с датчиком движения либо освещенности?

Прожектор со интегрированным датчиком подключается аналогично стандартной модели, а потом при помощи частей управления настраиваются характеристики работы: расстояние срабатывания, время работы после включения освещения и пр.

Подробнее стоит разглядеть вопрос о том, как подключить к прожектору датчик движения либо освещения (фотореле, система «день-ночь»), который вы заполучили раздельно. Такое решение нормально, если детектор и осветительный устройство необходимо расположить независимо друг от друга. К примеру, дабы при подходе к датчику зажигался не один фонарь, а сходу целая группа. При размещении детекторов учитывается угол обзора и зона реагирования, а осветительные приборы можно устанавливать там, где они очень обхватывают светом требуемую местность.

В этом случае датчик играет роль стандартного выключателя, только замыкается не вручную, а автоматом, срабатывая на движение либо изменение освещения. Потому детектор устанавливается заместо либо параллельно ручному выключателю.

Датчик имеет минимум два провода – «плюс» и «минус». В нем также может быть кабель заземления, который необходимо непременно подключить. Плюсовое значение подается на фонарь только при срабатывании детектора, а минусовой кабель идет на прожектор впрямую, он всегда должен быть включен в цепь.

Советы по подключению и настройке светодиодных прожекторов с датчиками

1. Даже если вы отлично понимаете, как подключить датчик освещения к прожектору, и сделали все верно, детектор может врубаться круглые день, если некорректно его настроить. Параметр освещенности обычно обозначается как «lux». Систему «день-ночь» лучше регулировать, когда на улице стемнеет. Начинать лучше с наибольшего значения. Проверьте, когда появится освещение, потом уменьшите до требуемого параметра (к примеру, включение при легких сумерках).
2. Даже при наличии датчиков время от времени в схеме лучше также бросить ручной выключатель. Это поможет держать под контролем освещенность, к примеру, если свет необходимо бросить на более долгий период, чем это предвидено в настройках. Присоединять выключатель необходимо параллельно датчику.
3. К одному осветительному устройству можно подключить несколько датчиков, если к месту есть несколько подходов, которые не покрывает зона охвата 1-го детектора. Тогда датчики необходимо присоединять параллельно. Освещение появится, как сработают один из работающих детекторов.
4. В современных датчиках движения можно настроить чувствительность, время освещения, угол установки. Если задать характеристики верно, можно сберечь до 70% расходов на электроэнергию по сопоставлению с внедрением освещения без детекторов.
5. Чувствительность посреди регуляторов датчиков движения обычно обозначается как «sens». Если детектор нередко срабатывает в неподходящее время, стоит подкорректировать этот параметр.

Установка прожектора на поверхность

Установка внешнего освещения начинается с выбора места. При всем этом стоит учесть:

• среднее направление пучка света для наибольшего охвата требуемой местности;
• удаленность от розетки;
• удобство для людей (к примеру, не стоит располагать источник света на уровне глаз);
• размещение других объектов (лучше, дабы место перед фонарем не загораживали деревья, кусты, постройки и т. п.).

Если розетки вблизи нет, от прожектора протягивается кабель. Для защиты его помещают в гофротрубу либо кабель-канал поперечником 16-22 мм. К стенке либо огораживаниям кабель укрепляют скобами.

На огромные расстояния нормально прокладывать трос поперечником примерно 2 мм, который укрепляют при помощи дюбелей с крючками и натягивают средством тросовых растяжек. А к этому тросу уже фиксируют питающий кабель.

Когда выбрано место для установки, просверлите отверстия для монтажа, которые должны соответствовать по расположению отверстиям на кронштейне. Воткните в них анкеры либо дюбели, а потом закрепите фонарь и изберите удачный угол наклона.

Повышенное внимание также заслуживает установка датчиков. От выбора места впрямую зависит эффективность их работы. Перед тем, как подключить к прожектору фотореле, проверьте близость искусственных источников освещения, к примеру, светящихся маркетинговых вывесок либо консольных уличных осветительных приборов. Если территория довольно освещена, датчик не будет срабатывать.

Более принципиально обмыслить место расположения и перед тем, как подключить к светодиодному прожектору датчик движения. Он должен обхватывать зону, в какой возникает движение, к примеру, входная дверь либо ворота. Важны не только лишь угол, но и высота размещения детектора.
