Исходя из простой экономии начинаешь думать, как не жечь свет круглыми днями. Освещение в различных комнатах в особенности на различных этажах. Свой ли дом либо многоквартирный неувязка у всех одна. В недалеком прошедшем свет горел всюду не выключаясь. Как выполнить подключение, которое дозволит решить эту делему. И выход есть. Дабы свет не горел повсевременно , существует возможность контроля из различных мест.
Включать и выключать осветительные приборы может быть из различных мест. И возможность такая есть благодаря проходным выключателям. Они могут называться «дублирующие» либо «перекидные». Но это все один тип оборудования. От обыденных они отличаются огромным количеством контактов. По этому и подключение этих выключателей более сложное. И так разбираемся с проходным выключателем .
Как работает проходной выключатель
- Механизм работы выключателя
- Схема подключения выключателя с 2-ух мест
- Схема на три точки
- 2-ух клавишный выключатель: схема подключения
Если гласить о видимом отличии, то это единственное: чуть приметная стрелочка на кнопке ввысь и вниз.

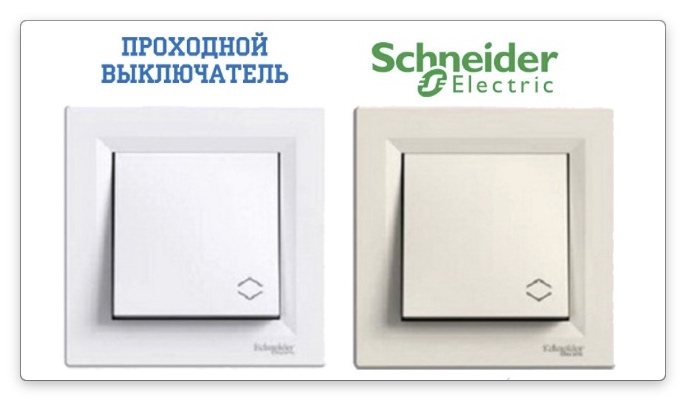

Выключатель проходной одноклавишный
Смотрится проходной одно клавишный выключатель, есть двойные стрелочки
Схема выключателя, не так сложна: в обычных выключателях только два контакта, в проходных (еще дублирующими) три контакта, два из которых — общие. В схеме подключения находятся всегда два либо больше таких выключателя, с помощью общих проводов они и собираются.

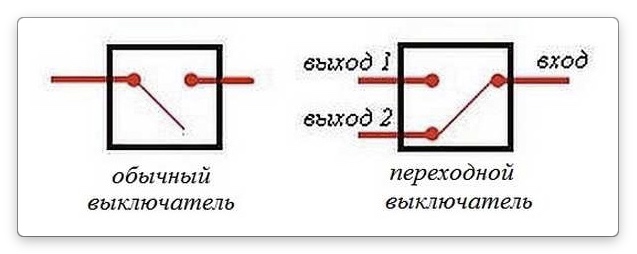

Подключение проходного выключателя — отличие в количестве контактов
Обычной принцип, меняя положения кнопки вход переключается к одному из выходов. У проходных выключателей только два рабочих положения:
- вход на выход 1;
- вход на выход 2.
Других положений просто нет. Вследствии чего это все и работает. Так как контакт переключается из 1-го положения в другое, вернее именовать их «переключатели». По этому проходной переключатель — это то же самое устройство.
Даже если стрелочки на кнопках не наблюдаются, разбираем контактную часть. На стандартных изделиях указывается схема подключения, позволяющая осознать, оборудование какого типа у вас в руках. У всех более-менее уважающих себя производителях эта схема есть. На многих китайских эта схема отсутствует.

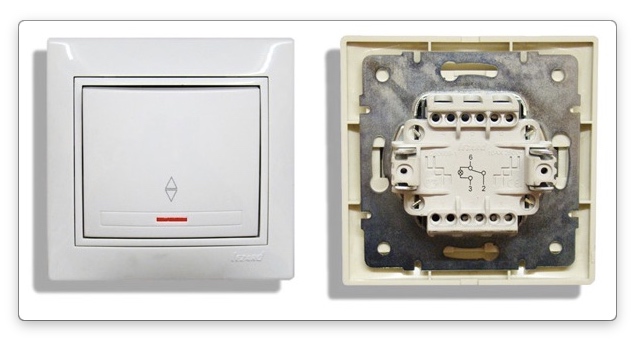

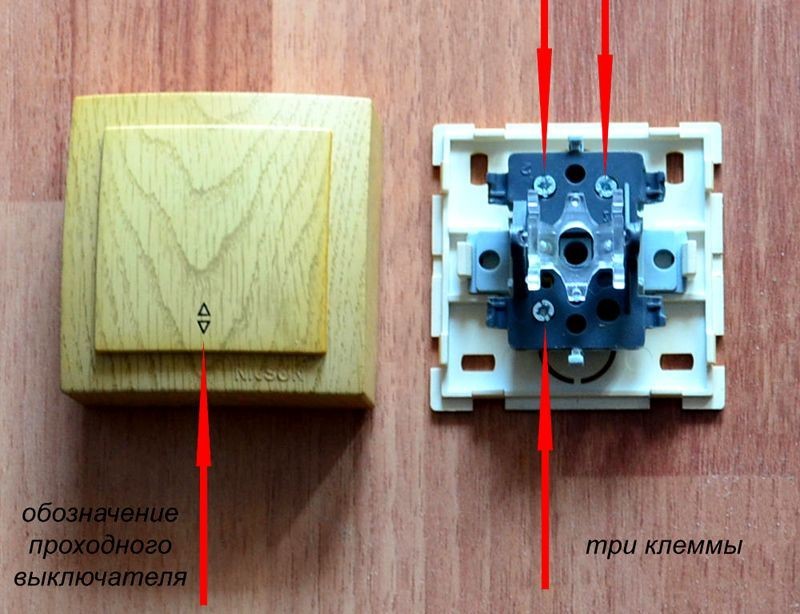

Проходной выключатель с тыла
Если схемы нет, посмотрев на контакты (медные зажимы в отверстиях): вы обнаружите три контакта. Очень нередко отдельный контакт, в особенности у дешевых производителей, является входом. Нередко они спутаны. Для определения общего контакта, необходимо просто прозвонить при различных положениях кнопки. Нужно это выполнить в любом случае, по другому может быть не будет работать, а сам выключатель может и сгореть.
При помощи тестера либо мультиметра определяем какой из этих 3-х — общий.
Посмотрев это видео вы поймете как отыскать вход (общий контакт) для проходного выключателя.
Какова схема подключения проходного выключателя с 2х мест?
Розетки и выключатели
Создатель Aluarius На чтение 6 мин. Просмотров 410 Размещено 08.10.2015
Хорошо организованная схема подключения проходного выключателя с 2х мест позволяет сделать систему управления освещением из различных точек вашей квартиры либо личного дома. Обычные для всех модели выключателя, которые обычно инсталлируются в каждой квартире, в состоянии включать либо отключать освещение из 1-го места.

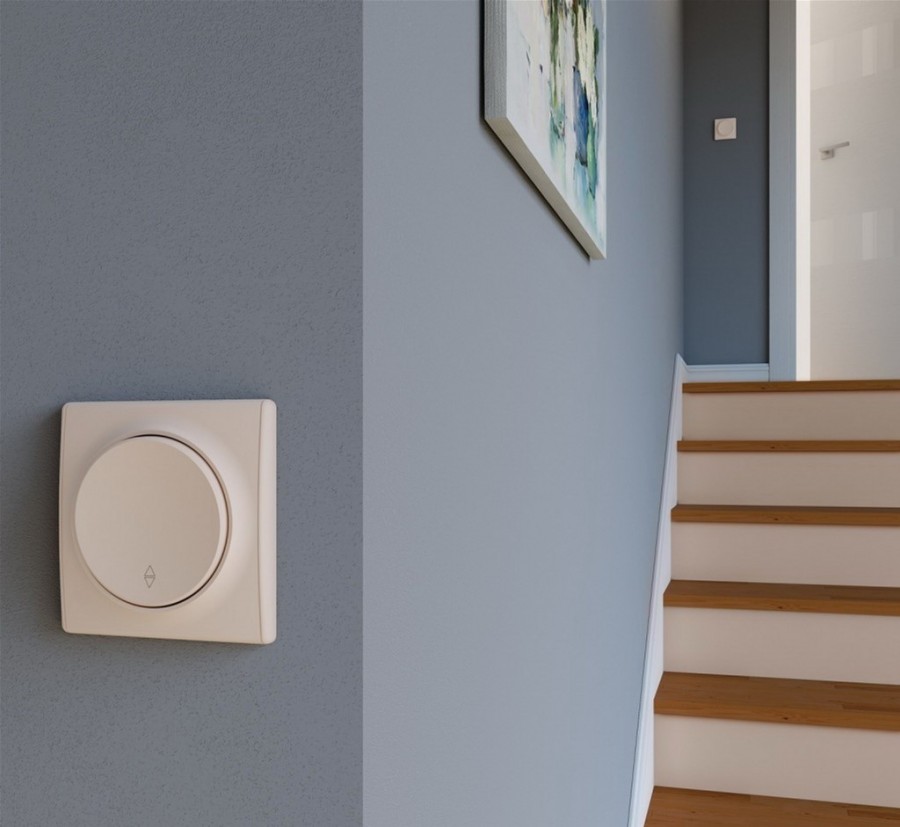

Одна из заморочек, которые появляются при проживании в огромных домах либо квартирах, невозможность управлять освещением длинноватого коридора либо лестницы из 2-ух мест сразу.

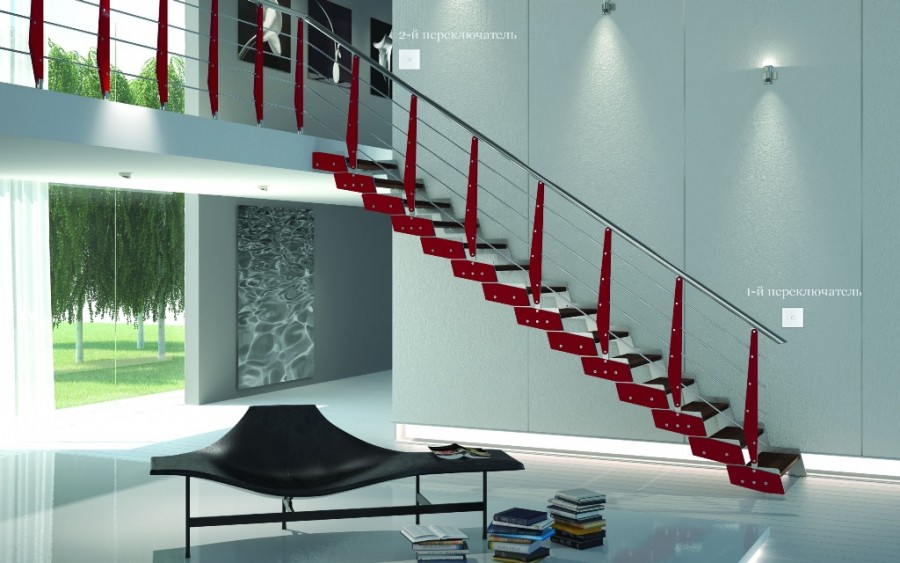

Например, вы подымаетесь по лестнице с томными сумками. Естественно, что идеальнее всего делать это при ярчайшем освещении, а не в темноте. В таком случае для организации питания ламп можно применять выключатель с датчиками на фотоэлементах, но они отключаются через верно определенный промежуток времени, за которое вы сможете не успеть подняться по лестнице и будете обязаны продолжать свой путь на ощупь. Выход из данной ситуации один — сделать управление освещением так, дабы его можно было включить понизу, а выключить вверху лестницы. Такое действие тяжело выполнить при помощи обыденных выключателей, потому для решения этого вопроса применяют двойной выключатель, который именуют еще проходным.
Особенности применения проходных выключателей

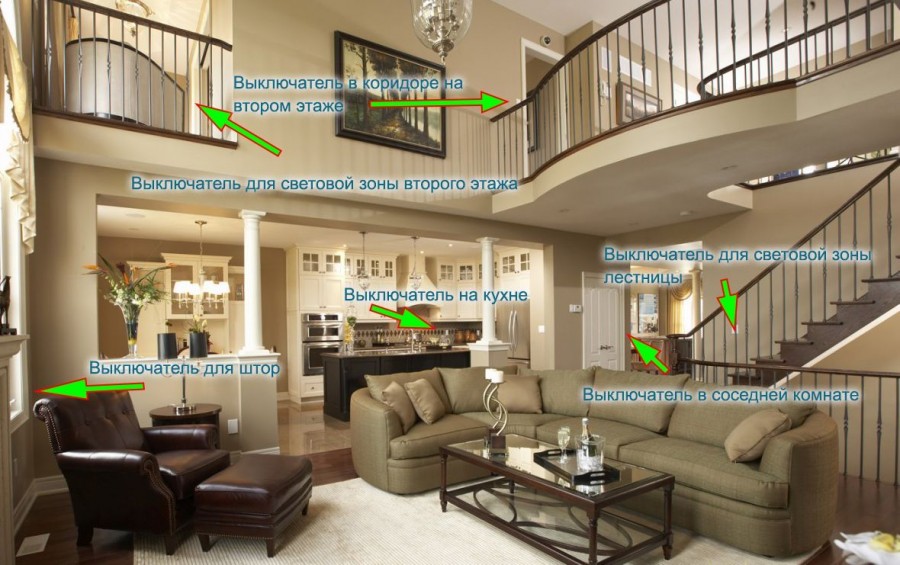

Устройства данного типа нередко применяют для независящего управления освещением из нескольких мест сразу. Таковой метод контроля питания ламп не только лишь практичен, но и позволяет уменьшить расход электроэнергии. Проходные выключатели подходят для систем освещения огромных личных домов, длинноватых коридоров, лестниц и лестничных площадок, также обыденных квартир.
Очередной случай успешного применения проходных включателей — подключение с помощью их садового освещения. Применяют устройства такового типа и в гаражах, подвалах с несколькими входами и выходами. В таком случае удобнее всего будет расположить по одному переключателю около каждой двери, что даст возможность просто и стремительно включить освещение в помещении и так же стремительно его выключить.
Проходной выключатель вернее было бы именовать переключателем, ведь он совершает «перебрасывание» 1-го контакта на другой.

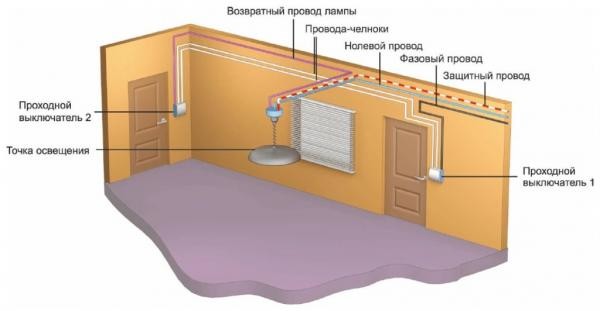

Вид схемы подключения проходного выключателя с 2х мест
Для воплощения схемы проходных выключателей для вас пригодится несколько главных частей, которые можно приобрести в любом строительном магазине:
- два переключателя;
- 3-жильный кабель, который за ранее прокладывается к месту подключения;
- соединительная коробка.

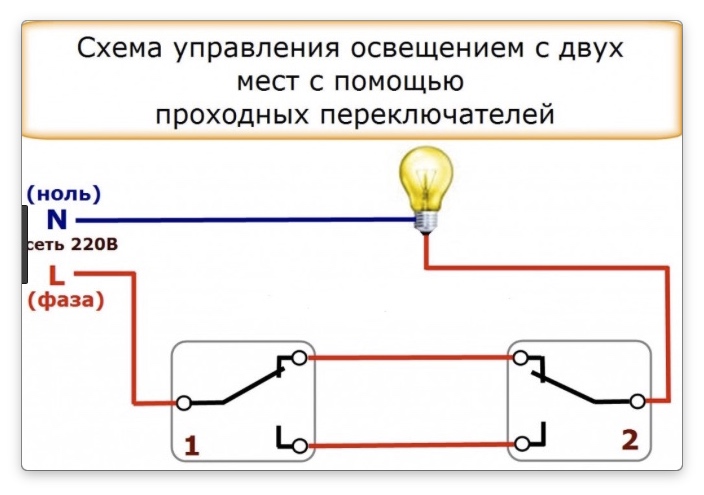

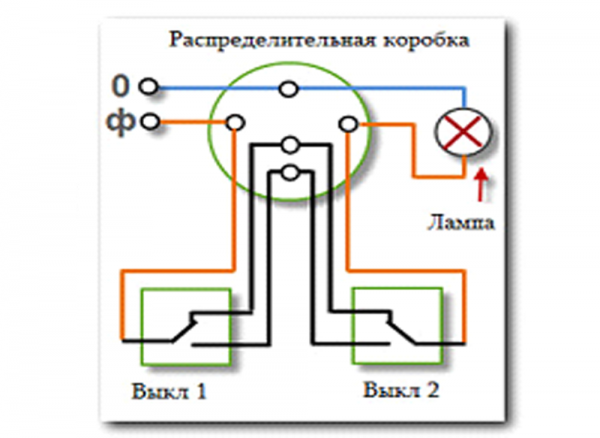

Самая обычная схема подключения 2-ух проходных переключателей указана на рис. 1. Как можно из нее найти, нулевой провод идет от щитка до распределительной коробки, где соединяется с нулем, идущим к лампе. Переключатели соединяются между собой трехжильным кабелем через коробку. Фаза к ним и от них к лампе подключается одножильным проводом. Если вы подключаете не два, а три и больше устройств управления освещением, то количество жил в проводе наращивают до 4-х, 5-ти и больше, зависимо от количества выключателей.
Читайте также: Подрозетники по бетону – размеры и метод установки
Двойной проходной выключатель не сложен в установке, но просит внимательного дела к последовательности подключения проводов. Любая модель устройств управления имеет свои особенности монтажа, но в общих чертах она совпадает с описанной чуть повыше.
Броский пример применения проходного выключателя показан на рис. 2. Тут мы лицезреем, что в квартире есть длиннющий коридор, который освещается 2-мя лампами. Заходя в дом, включение света делается при помощи переключателя, который находится на стенке коридора. Когда вы оказываетесь около спальни либо кухни, удобнее всего будет погасить свет с помощью второго проходного выключателя, так как не имеет смысла ворачиваться в коридор, а потом в полной темноте идти в спальню. Таким макаром, двойной проходной выключатель позволяет не только лишь сберегать электроэнергию, но и установить комфортабельное освещение, управлять которым может быть из 2-ух мест сразу.
2-ой пример более успешного применения данной системы управления освещением заключается в подключении проходного выключателя в спальне. В этом случае 1-ый отран управления устанавливают на обычном месте — стенке около двери, а 2-ой — у изголовья кровати. Схема подключения осуществляется по такому же принципу, как и в коридоре, и дает возможность выключать либо включать свет, не вставая при всем этом с кровати.
Выбор модели выключателя и его установка
Современные магазины бытовой электроники предлагают широкий ассортимент переходных выключателей. Независимо от модели, схема подключения у них похожа, хотя могут быть некоторые аспекты, которые детально описываются производителем в аннотации. Выключатель может иметь от одной до 3-х кнопок, зависимо от особенностей системы освещения вашего дома.

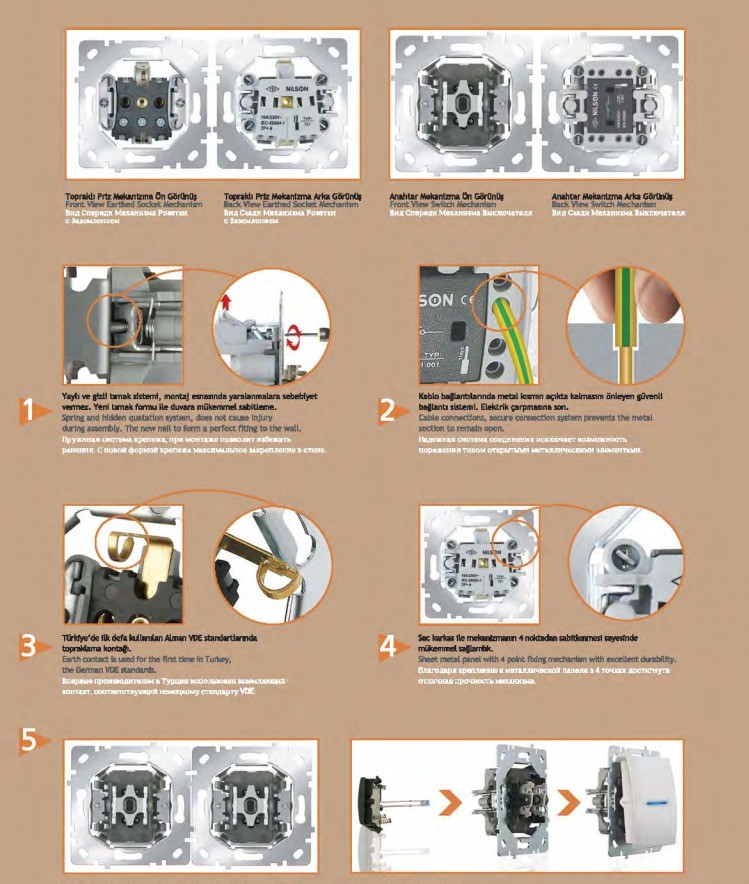

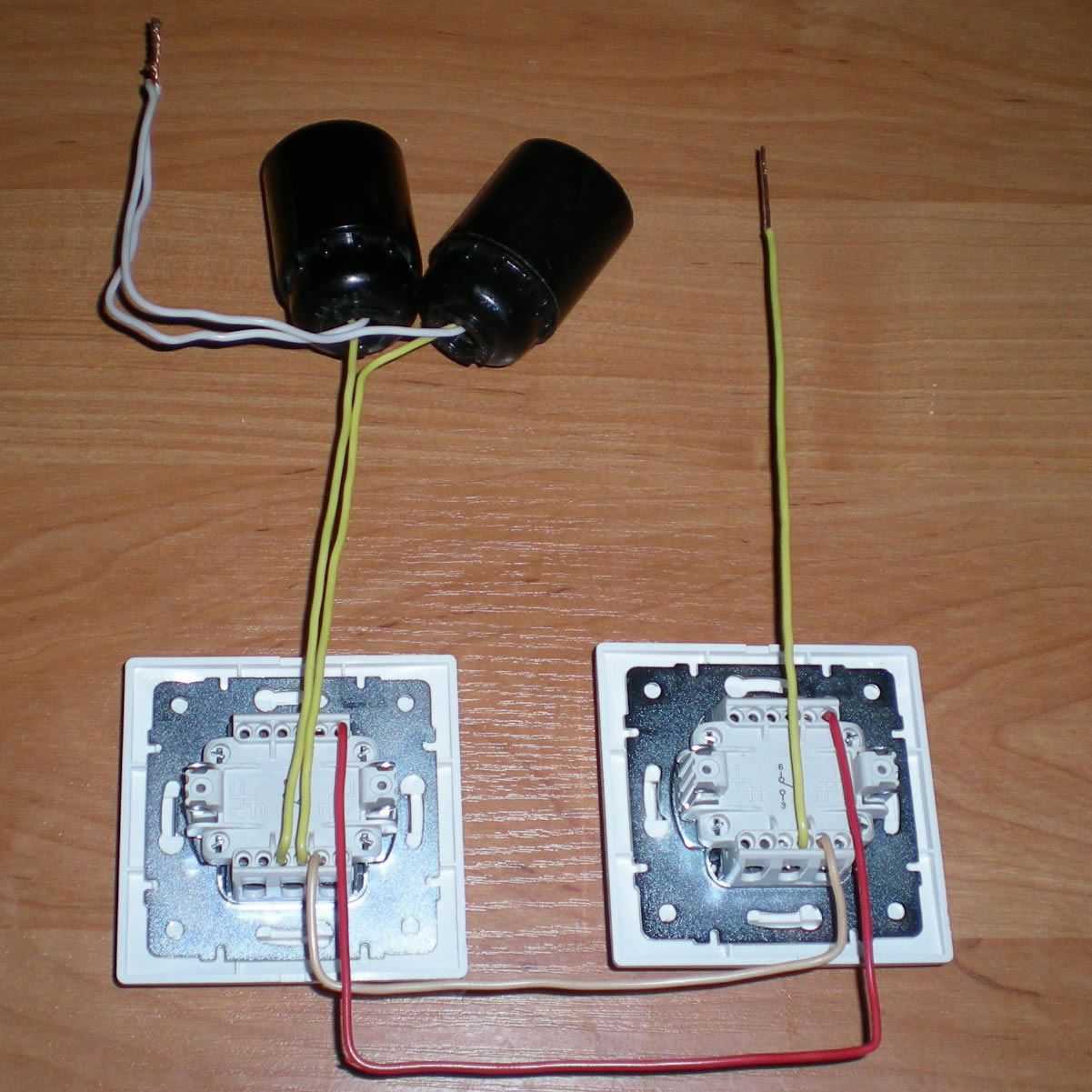

Установка системы из 2-ух выключателей проще всего разглядеть на примере устройств от самого пользующегося популярностью производителя — французской конторы Legrand. Схема включения данных устройств в сеть показана на рис. 3. На ней можно узреть, что два контакта, которые находятся понизу каждого выключателя, соединяются 2-мя проводами с надлежащими им контактами на втором устройстве. Осуществляется это заведением двужильного провода в распределительную коробку, в какой они попарно скручиваются либо спаиваются.
Читайте также: Диммер – что это? Разбор от спеца
После чего к верхнему правому контакту первого проходного устройства подключается одинарный провод фазы, а с соответственного (верхнего правого) контакта второго выключателя — уходит к осветительному устройству. Также к лампе подключается ноль.
Необходимо подчеркнуть, что подведение провода к переключателям, между ними и к осветительным устройствам, должно осуществляться в согласовании с нормами прокладки электрических сетей в квартирах. Установка проводки следует создавать средством штроб либо прокладки кабелей в особых защитных гофрах или железных бронерукавах.
Для упрощения процесса монтажа всей системы рекомендуется применять провода с различной цветовой маркировкой. Это дозволит избежать неурядицы при установке и облегчит операции при вероятном ремонте системы, ведь количество проводов достаточно огромное, увеличивается при увеличении количества задействованных устройств и может сбить с толку неопытного монтажника.
Выбор сечения и обмотки подключаемых к системе проводов — один из принципиальных шагов на пути к построению системы освещения, которая будет работать длительно и без заморочек. Повышенное внимание следует направить на материал обмотки в этом случае, если вы подключаете осветительные приборы на улице либо во мокроватом подвале. В данной ситуации следует отдавать предпочтение влагозащищенным проводам, так как они владеют необходимым сопротивлением к коррозии.

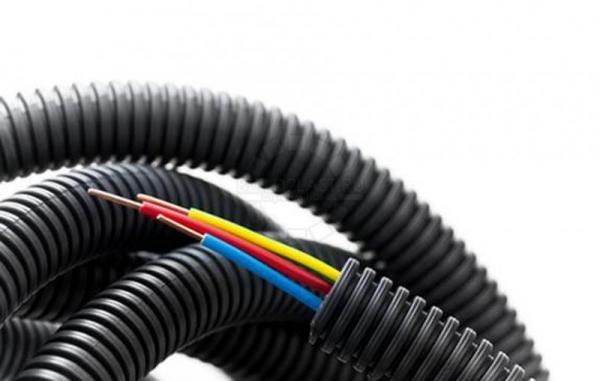

Установка проводки следует проводить в защитной гофре
Достоинства применения проходного переключателя
Невзирая на некоторую сложность при монтаже, данный тип устройств обладает бесспорными преимуществами перед обыкновенными выключателями:
- схема включения устройств позволяет провести освещение местности таким макаром, дабы была возможность управлять им с хоть какой точки;
- проходные переключатели существенно сберегают электроэнергию, ведь вы будете иметь возможность стремительно выключить питание лампы с хоть какой точки дома, не ворачиваясь вспять к первому устройству управления.
Следует упомянуть о недочетах таковой системы: ее создание достаточно трудно для новичков в данном деле, в таком случае проще и резвее будет смонтировать электропитание осветительных устройств с помощью импульсных реле.
Количество проводов, задействованных при монтаже, растет с повышением количества переключателей. В этом случае рассмотрена самая обычная схема на 2 выключателя. Она просит монтажа трехжильного кабеля, тогда как 3 устройства соединяют между собой 4-жильным проводом, а для 4 переключателей необходимо будет уже 5 проводов.
При помощи системы проходных переключателей может быть подключение осветительных устройств различного типа, как обыденных ламп накаливания, так и галогенных и диодных осветителей, также другой электрической техники, к примеру обогревателей.
Проходной выключатель – предназначение, схема подключения и механизм работы (100 фото)
Броской изюминкой в интерьере, станут цементные осветительные приборы. Новые, уникальные решения, украсят и отменно будут освещать, нужное место. Для удобства управления, уникальными, световыми решениями, стоит предугадать проходные выключатели при проектировании и монтаже проводки.
Когда появляется необходимость создавать включения/отключения 1-го и такого же источника света из различных мест, то применяют проходной выключатель. По выполняемым функциям его будет корректнее называть переключателем, дальше станет более понятно почему. Проходной выключатель также имеет и другие наименования: перекрестный, дублирующий и перекидной переключатель.

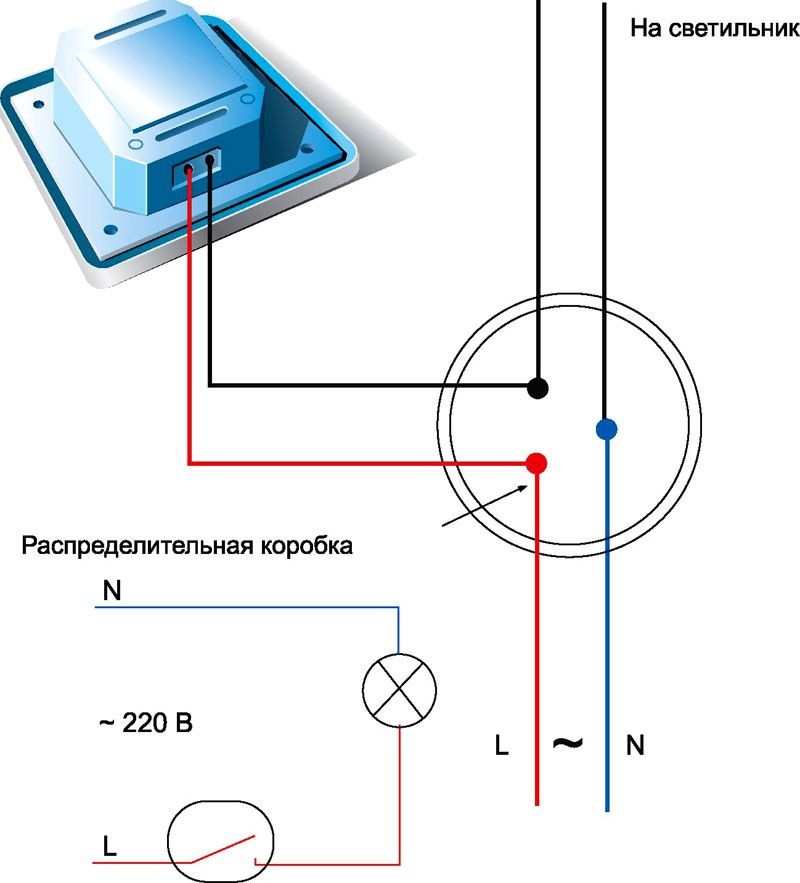

Рассмотрев фото проходных выключателей вы не отыщите наружного отличия от стандартного. Основное отличие проходного от стандартного выключателя будет то, что у него отсутствует определенное положение для включения либо отключения. Для понятия различия в механизмах работы можно отыскать фото схемы подключения проходных выключателей и обыденного и сопоставить их.
При использовании обыденного выключателя применяется просто замыкание/размыкания сети, а проходного находится в зависимости от применения 2-ух. Рассмотрев схему можно увидеть наличия 3-х клемм: для фазы, и две “управляющие” полосы. И соответственно при переключении состояния 1-го из выключателей происходит выключение/включение света.
Внимание! Во время ремонта необходимо держать в голове, что один провод между переключателями всегда под напряжением.
Сфера использования проходного выключателя
Их применяют в огромных помещениях либо протяженных помещениях с разными входами. Главном преимуществом их использования является способность создавать включение/отключение света и электроприборов с разных мест. Очень комфортно использование проходного переключателя на лестничных просветах. Также выключатель может быть установить в спальной комнате, дабы можно было включать свет при входе в комнату, а выключать уже в кровати.
Разновидности и условные обозначения на схемах
Есть разные виды переключателей, которые зависят от условия применения. Для установки в стенке и снаружи – 2-ой вариант считается лучше, ввиду того, что с прошествием времени не будет наблюдаться угасания соединительного сигнала. Для способности включения из 1-го места нескольких источников света применяют двойные и т.п. варианты переключателей.
В случае возникновения потребности переключения света из 3-х и большего количества мест нужно использовать схему подключения с одновременным внедрением переключателей проходного и перекрестного типа.

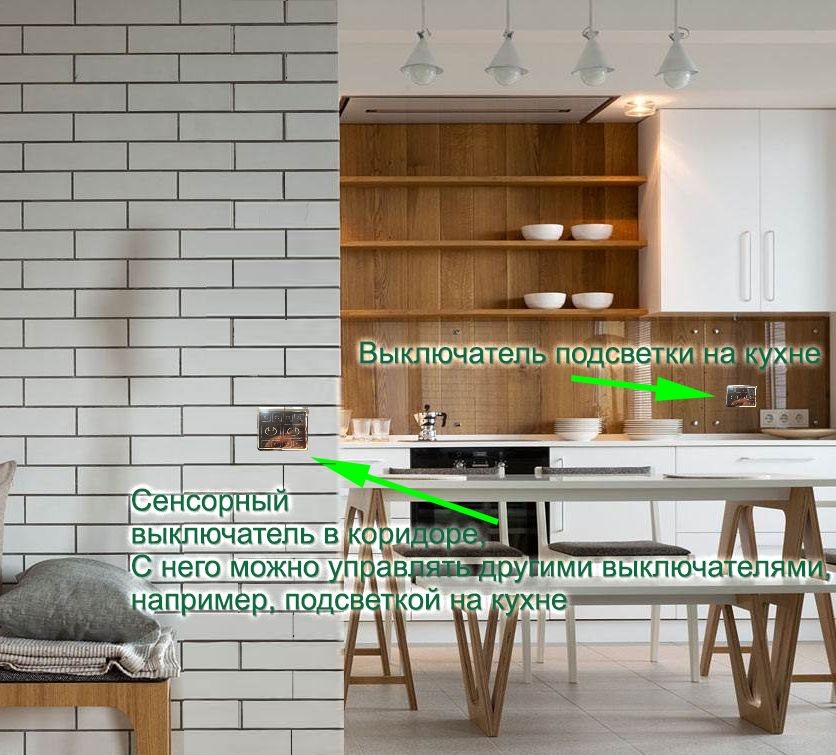

По варианту управления они, как и стандартные бывают клавишными, сенсорными либо с дистанционным управлением. На схемах они обозначаются, как и обыденные только с разверткой в обе стороны.
Подключение проходного выключателя на 2 точки

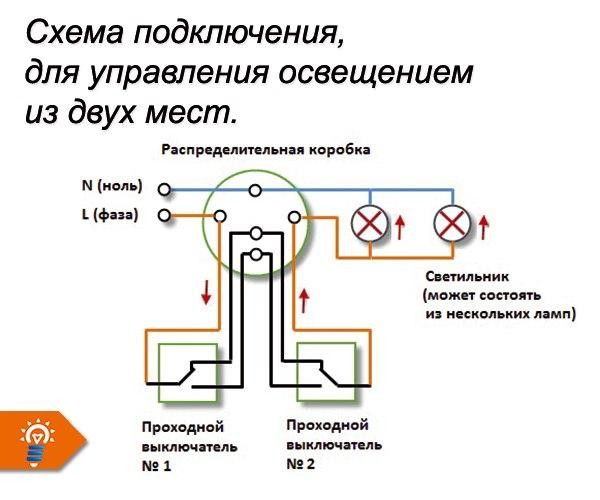

Ввиду необходимости использования большего количества проводов сложность подключения возрастает. Схема подключения смотрится следующим образом. В распаячную коробку заводятся от источника питания фаза и ноль.
Ноль провод направляют впрямую к источнику света, а фазу на переключатель. Снутри переключателя происходит разделение на 2 полосы, которые направляются дальше в распаячную коробку и дальше идут на 2-ой выключатель. И по прошествии него провод заводится на лампу.

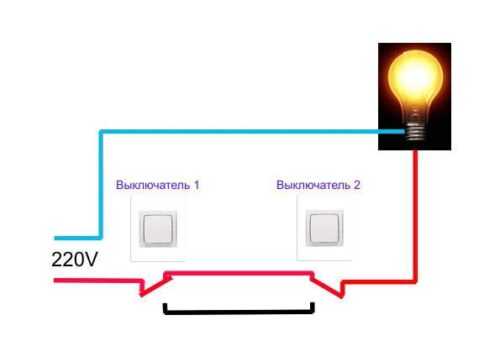

Может быть сберечь на количестве провода, соединив «управляющие» полосы впрямую, но компетентный электрик так не сделает по следующим причинам:
- подключение с внедрением распаячной коробки вернее в связи с предъявляемыми нормами для электроцепей;
- простота ремонта. Может быть произвести прозвон проводов на участках, для выявления неисправности;
- упростит установку подключения дополнительного переключателя.
Схема при присоединении 3-его и последующих переключателей
Согласно схеме подключения при использовании 2-х переключателей становится понятно, что проходные переключатели можно использовать только в паре и 3-е такое оборудование подключить уже не получится.
Данная неувязка решается применением перекрестного (реверсивного) переключателя – снаружи не имеет отличия, но для подключения употребляет четыре клеммы.
Как вытекает из наименования его главное назначение смена подсоединенных проводов местами. Дабы осознать механизм работы идеальнее всего поглядеть схему подключения с 3-мя и поболее переключателями.
Заключение
Возлагаем надежды, что благодаря данной статье стал понятен механизм работы проходного выключателя и методы его подключения в электрическую сеть.
И сейчас стало ясно как подключить проходной выключатель своими руками при наличие малых электротехнических способностей. В случае не убежденности в собственных возможностях самостоятельного подключения лучше доверить его экспертам.
