Подключение проходного выключателя схема с 2-ух

Если нужно из различных комнат управлять одним светильником сразу, тогда для подключения применяется схема подключения проходного выключателя. Но такую схему с помощью обыденных выключателей собрать довольно трудно, тогда нужна внедрение проходных выключателей либо переключателей, как их еще принято именовать.

Для организации управления светильниками из нескольких мест, применяются такие выключатели. Схема подключения проходного выключателя не только лишь очень комфортна, но она позволяет к тому же сберегать значительно электроэнергию.

Для обычного расчета нужного числа ламп воспользуйтесь Калькулятором расчета количества ламп.

Использование проходных выключателей в особенности животрепещуще для управления освещением лестничных пролетов. Для таковой цели нередко применяются схемы с применением реле времени, но такие схемы наименее экономны и надежны, также не очень комфортны в использовании.

Люди по лестницам передвигаются с различной скоростью, одни резвее, а другие медлительнее, потому ставить огромные временные задержки с учетом припаса, означает – уменьшать экономию.

Схема подключения проходного осветительного прибора понизу одним выключателем позволяет включить осветительные приборы, а поднявшись ввысь по лестнице, другим выключателем – выключить. Если же нужна спуститься, то для включения света применяется проходной выключатель наверху, а для его выключения – понизу. Схожую схему комфортно использовать для освещения длинноватых коридоров.

Проходные выключатели будут очень полезны не только лишь для обладателей длинноватых коридоров и многоэтажек, очень понадобятся они и жителям маленьких квартир. К примеру, в квартире есть проходная комната, при входе в которую врубается свет, потом пройдя в следующую комнату, свет врубается в ней, а в проходной комнате отключается проходным выключателем, ставшее уже ненадобным освещение. Такая схема очень комфортна и устраняет от излишнего хождения, также сберегает электричество.

Либо еще пример. Когда житель квартиры входит в спальню, то свет у двери включает, а укладываясь в кровать включает бра либо настольную лампу, дабы перед сном почитать, но сейчас ему нужно встать, подойти к двери и выключить люстру. А если заблаговременно установить проходной выключатель у изголовья кровати, то всех этих манипуляций можно не делать.

Дабы была реализована такая схема управления, то для этого используются так именуемые «проходные выключатели», которые являются переключателями. Они имеют в отличие от обыденных выключателей не два, а три контакта и переключать могут «фазу» из первого контакта – на 2-ой или 3-ий.

Любые типы ламп (от ламп накаливания до люминесцентных, светодиодных и энергосберегающих) можно применять в качестве источника освещения для таковой схемы. Можно делать подключение по таковой схеме не только лишь ламп, но и хоть какой другой нагрузки, включением которой нужна управлять из нескольких мест.

Схема подключения проходного осветительного прибора с управлением из 2-х мест.

Не много чем отличается процедура подключения проходного выключателя от выполнения подключения обыденного выключателя. Разница состоит только в количестве подводимых проводов и контактных клемм, их три у проходного выключателя.

Нужно заблаговременно учитывать, что к такому выключателю от распределительной коробки необходимо будет протянуть трехжильный провод.

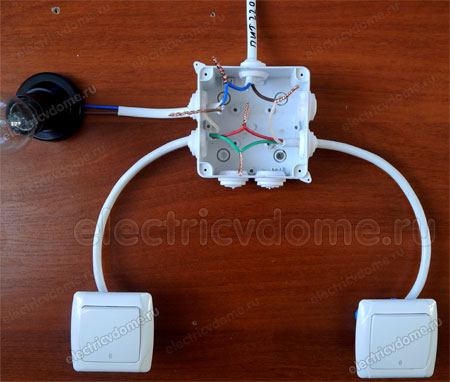

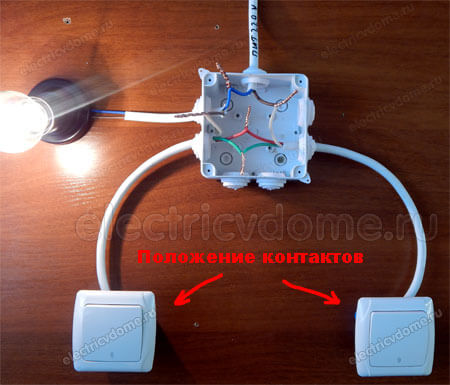

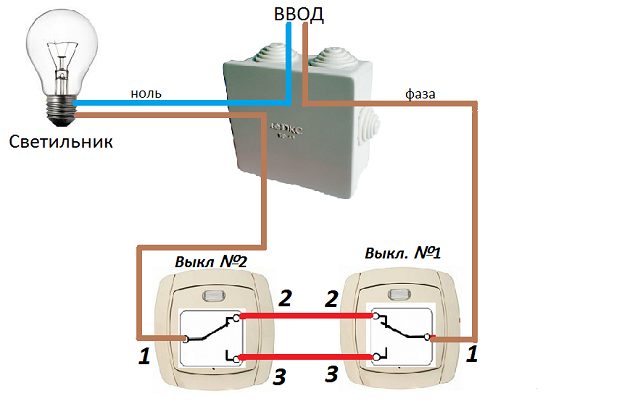

Схема подключения проходного выключателя — управление светильником из 2-х мест.

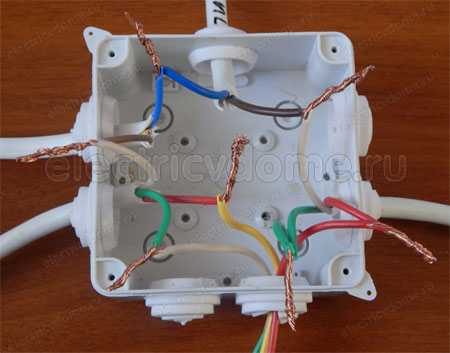

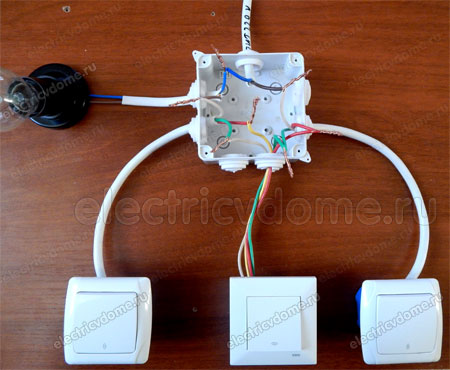

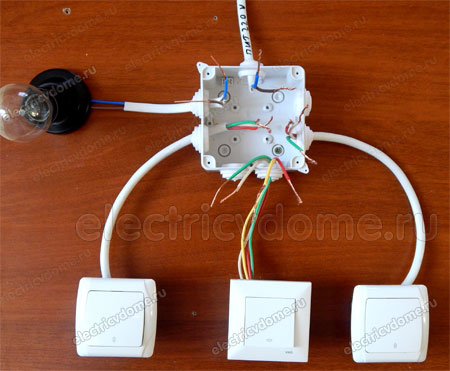

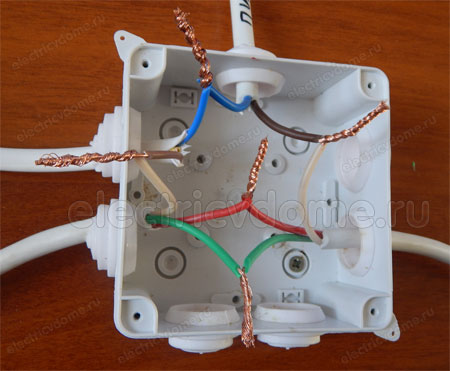

В таковой схеме используются два проходных выключателя и распределительная коробка, в которую от управляемого осветительного прибора заведены провода и трехжильные провода от выключателей.

От распаечной коробки фазный провод подключается к общему входному контакту первого проходного выключателя. Соединяются с проводами два других (выходных) контакта, которые идут от подобных контактов второго выключателя. Потом соединяется с идущим от осветительного прибора проводом, общий (входной) контакт второго выключателя.

С нулем распаечной коробки соединяется впрямую 2-ой провод от осветительного прибора

В согласовании с мощностью управляемого осветительного прибора нужно подбирать сечение трехжильного провода, который подводится к проходным выключателям.

Схема подключения проходного осветительного прибора с управлением из 3-х мест.

Время от времени появляется необходимость для обеспечения не 2-ух пт управления светильниками, а 3-х и поболее. К примеру, на лестнице высотного дома свет должен на каждом этаже врубаться и выключаться. С длинноватым коридором, в который выходят двери нескольких комнат – ситуация такая же.

Для реализации данной схемы, не считая обычных проходных выключателей, пригодятся также к тому же перекрестные выключатели. Такие выключатели имеют уже не три контакта, а четыре – два входных и два выходных, которые представляют собой две пары сразу переключаемых контактов. К таким выключателям нужна соответственно подводить четырехжильный провод.

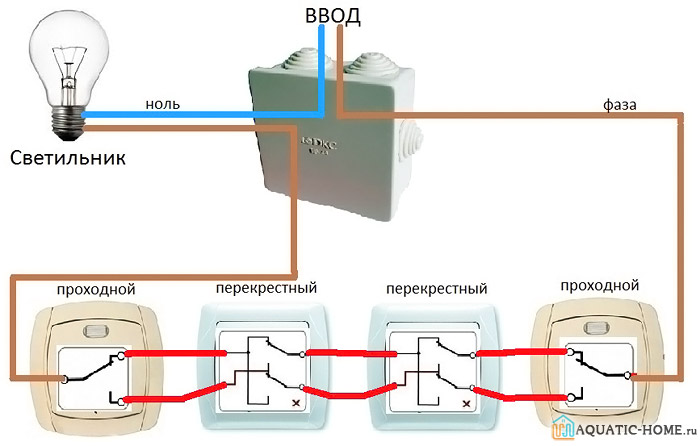

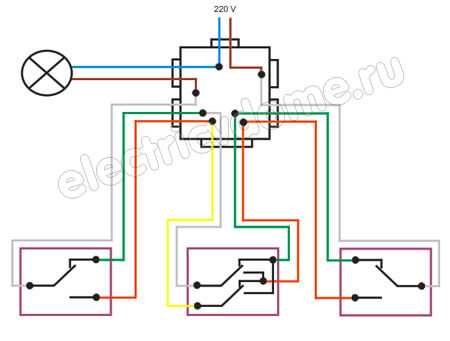

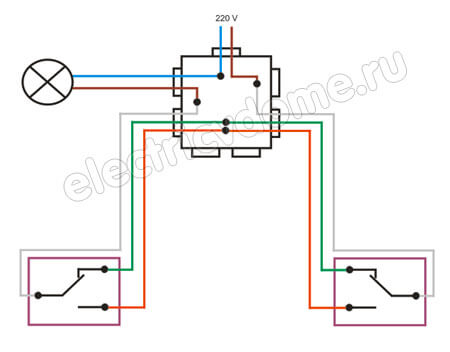

Схема подключения проходного выключателя — управление светильником из 3-х мест.

Применяются в таком схеме управления на первом и последнем пт управления светильниками – обыденные проходные выключатели, на всех других перекрестные выключатели.

Не ограничено количество пт управления, но сложность коммутации в распределительной коробке увеличивается, из-за подведения к ней огромного количества проводов. При прокладке которых, без грамотной маркировки проводов просто не обойтись, по другому в них можно просто запутаться.

Принцип подключения смотрится следующим образом, выходная пара контактов первого проходного выключателя соединяется с проводами, которые идут к входной паре следующего перекрестного выключателя и далее, прямо до последнего проходного выключателя, соединяется общий контакт которого с идущим к светильнику проводом. К входному контакту первого выключателя осуществляется подключение фазного провода, а второго провода от осветительного прибора к нулю распаечной коробки.

Трехжильный провод протягивается к каждому проходному выключателю, а четырехжильный – к каждому перекрестному.

Проходной выключатель: схема подключения на 2 точки и другие варианты монтажа

Правильное управление осветительными устройствами поможет сберечь электроэнергию и упростит их эксплуатацию. Если без ошибок установить проходной выключатель, схема подключения на 2 точки будет делать свои функции идеально. В данной статье рассмотрены вопросы выбора подходящих изделий и монтажные работы. Исследовав эту информацию, можно без помощи других воплотить проект в комфортное время и с разумными затратами.

Какие препядствия можно решить при помощи переключающих устройств

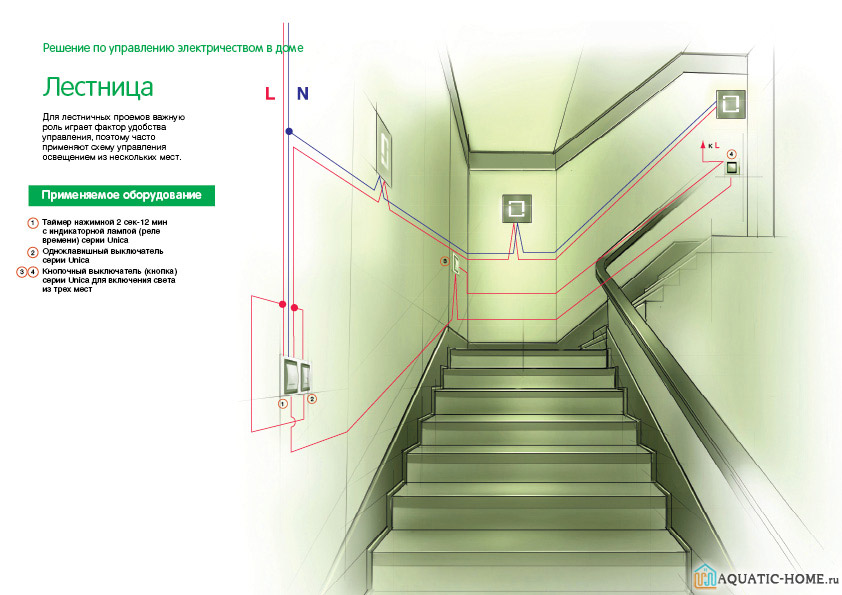

Если дома есть лестничный просвет, то его освещением комфортно управлять из 2-ух мест. Автоматическое выключение света при выходе из определенной зоны можно организовать при помощи таймеров, либо датчиков, фиксирующих перемещение. Но подобные электронные устройства стоят недешево. Они труднее и наименее долговечны. Их могут вывести из строя вибрации, завышенный уровень влажности.

Схема проходного выключателя с 2-ух мест проще и дешевле. Хоть какому заботливому владельцу понравится следующие особенности:

• Высочайшая надежность и низкая цена типового изделия.
• Простота монтажа и отсутствие сложных опций.
• Незамедлительное отключение питания по мере надобности и среднее расходование электроэнергии.
• Возможность самостоятельного выполнения ремонтных работ и отсутствие издержек на услуги опытнейших профессионалов.

Подобные решения понадобятся в огромных домах и малеханьких квартирах. Устройства управления светом ставят в коридоре, около входа и кровати в спальне, в различных местах гостиной. Начинать следует с четкого определения потребностей юзеров и составления соответственного перечня задач.

Как работает проходной выключатель: схема подключения на 2 точки

Обыденным выключателем разрывают и соединяют электрическую цепь фазного провода, который обозначается латинской буковкой «L», либо «F».Таким действием на присоединенный устройство подается питание. 2-ой проводник (нейтральный, «N») нужен для сотворения замкнутого контура, по которому проходит ток. Третьим проводом (особое обозначение «Земля») корпуса устройств подсоединяются к заземлению. Это соединение предутверждает поражение электрическим током при маленьких замыканиях и обеспечивает своевременное срабатывание автоматов защиты.

Механизм работы устройств переходного типа можно изучить по следующей картинке.

В обозначенном положении контакты замкнуты. По цепи идет ток и лампа пылает. Если человек перейдет к другому переключателю и нажмет кнопку, ключ переместится в положение «3». Цепь будет разорвана, лампа погаснет. Сейчас довольно включить кнопку с хоть какой стороны, дабы опять подать напряжение.

Подготовка к реализации проекта

Для прокладки пригодится кабель. Его характеристики подбирают с учетом наибольшей мощности. При сечении медной жилы 1,5 мм и питающей сети 220Vдопустимо подключение осветительных приборов с потреблением до 4 кВт суммарно. Наименьшие размеры не рекомендуются, дабы сохранить высшую механическую крепкость, обеспечить неплохой припас по нагрузкам.

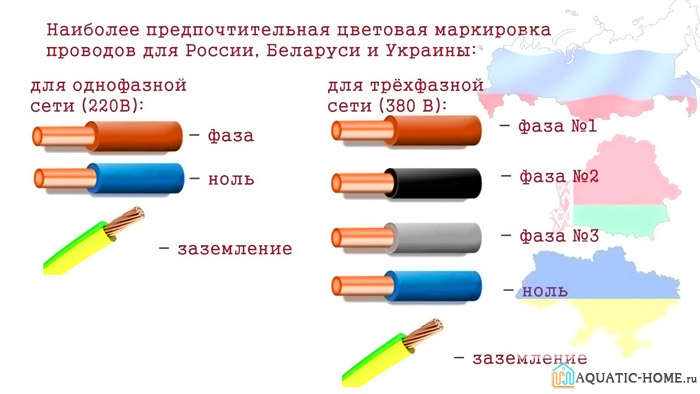

Дабы подключение проходного выключателя по схеме с 2-ух мест не вызывало излишние затруднения, следует получать провода с разной цветовой маркировкой:

• Заземление – сочетание зеленоватого и желтоватого. Подключается к специальной шине, которая установлена в центральном распределительном щитке личного дома, квартиры.
• Оболочку синего цвета применяют при выборе «нулевого» провода.
• К цвету фазового провода особенные требования не предъявляют. Но лучше, если он не будет изменяться на различных участках проводки.

Подходят провода, объединенные в едином кабеле с двойной изоляцией. Обычно, применяют цельные жилы. В современных изделиях этого типа наружные слои делают из полимеров со особыми добавками. Следующие обозначения в аббревиатурах подтверждают особенные характеристики оболочек:

• НГ – не горючие;
• FR – завышенная стойкость к открытому пламени;
• LS – низкое выделение дыма в процессе горения.

В этой таблице приведены свойства проходных выключателей для схемы подключения на 2 точки:

Принципиально! Из справочных данных понятно, что цена находится в зависимости от марки, эстетических и многофункциональных характеристик. Все приведенные изделия рассчитаны на номинальное значение тока 10 А.

Для выполнения рабочих операций пригодятся:

• Отвертки с крестообразными и плоскими шлицами.
• Ножик и бокорезы.
• Строительный уровень, рулетка.

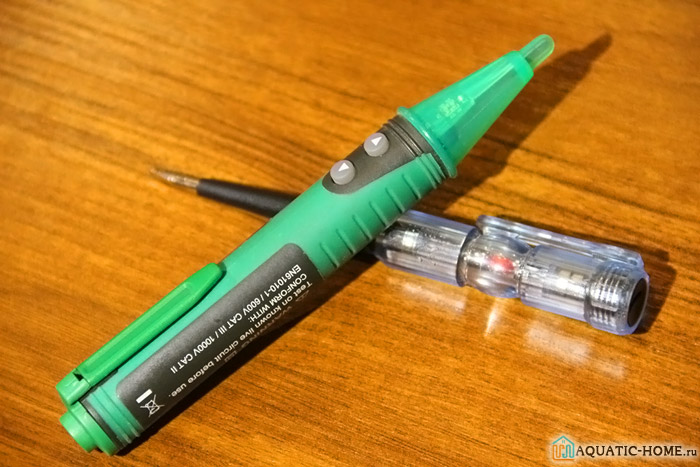

• Отвертка щуп со интегрированным индикатором фазы.

Инструмент и расходные материалы для прокладки каналов выбирают зависимо от черт строения. Сложнее всего работать с древесными домами. Дабы предупредить аварийные ситуации здесь используют следующие методики:

• установку кабелей в железных либо медных трубах;
• открытый установка.

Прятать проводники в гофрированных полимерных и железных трубках запрещено. Такие инженерные системы должна соответствовать нормам ПУЭ и ПТЭЭП. В негорючих кирпичных и бетонных конструкциях делают особые каналы. Зависимо от материала подбирают соответственный инструмент и насадки.

Статья по теме:

Розетки и выключатели: наилучшие бренды. Грамотный выбор электротехнического оборудования гарантирует безопасность, надежность и эстетичность применения. Давайте разберемся в имеющихся брендах и моделях.

Пошаговый установка схемы подключения проходного выключателя с 2х мест

Такая аннотация поможет верно выполнить все операции:

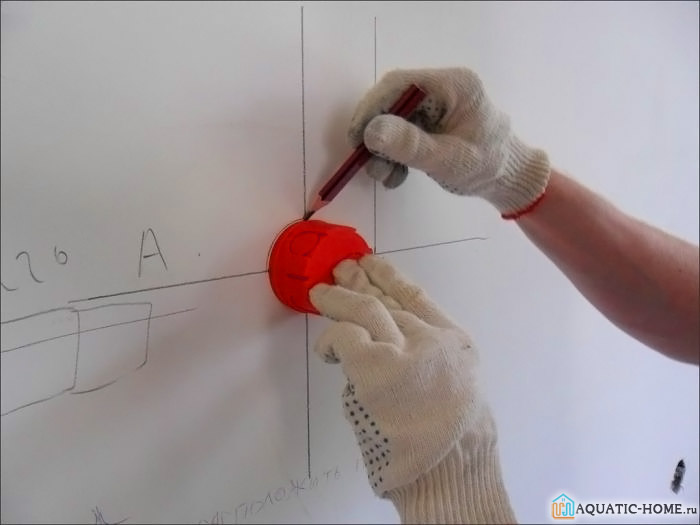

• Убирают обои, облицовочные панели и другие декоративные покрытия. Наносят разметку будущих линий.

• Штробы прокладывают, начиная от щитка. До стен верхней кромки канала оставляют свободное расстояние более 50% от поперечника кабеля.

• Горизонтальные полосы должны размещаться на этом же уровне.

• Укладка кабеля осуществляется аккуратненько. Допустима нужная фиксация гвоздями подходящих размеров до штукатурки без повреждения защитных оболочек.
• Инсталлируются переключатели и распределительные коробки. Проводники подсоединят к подходящим клеммам.

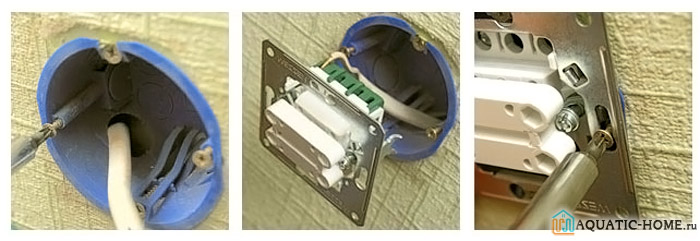

• Собранные изделия вставляют в пластмассовые монтажные коробки. При помощи интегрированных устройств выдвигаются заостренные элементы, обеспечивающие надежное крепление.

• Проверяется функционирование системы. При отсутствии замечаний каналы закрывают цементным веществом. Рамки устанавливают после восстановления отделки стенок.

Решение других задач

Ниже рассмотрены примеры, как подключить проходной выключатель по другим схемам подключения. Осознав механизмы работы, будет легко самому видоизменять проект с учетом личных требований.

Управление 2-мя светильниками

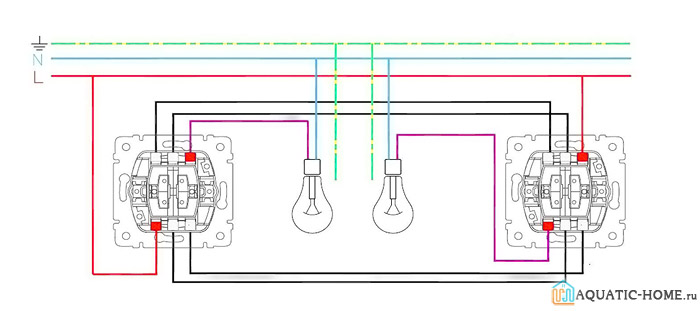

Если нужно, можно организовать независящее управление 2-мя светильниками. Тут изображено соответственное подключение ламп. Направьте внимание, что пригодится приобрести двухклавишные переключатели.

Включение и выключение света из нескольких мест

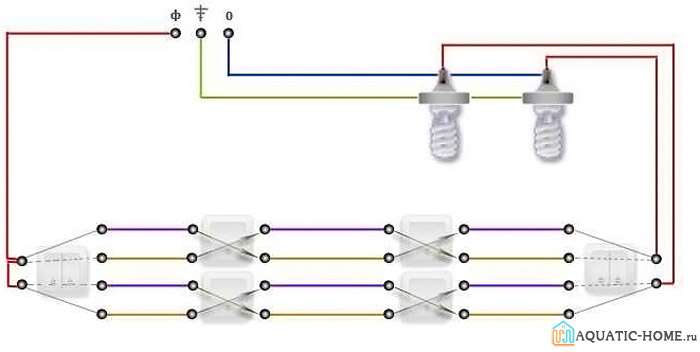

На следующих картинах обозначено, как соединяются устройства, если стандартная схема подключения двухклавишного проходного выключателяне подходит.

Выводы и советы

Дабы верно применять проходной выключатель, схема подключения на 2 точки создается на базе потребностей будущих юзеров. В план включают расходные, строй и материалы отделки, инструменты и приспособления. Принципиальным является четкий выбор технологии прокладки каналов. Электрические характеристики сертифицированных переключателей схожи. Но внешний облик и дополнительные способности этих устройств оказывают существенное воздействие на цена.

Проходной выключатель схема подключения

Обыденные выключатели, которые установлены у нас дома, в состоянии включать и отключать освещение из 1-го места. Согласитесь что люстру, которая находится в спальне, можно включить только выключателем, который находится там же.

Но что делать, если нужна необходимость управлять одним светильником из различных комнат сразу. При помощи обыденных выключателей такую схему трудно собрать. На помощь придут проходные выключатели либо как их еще именуют переключатели.

Такие выключатели применяются для организации управления светильниками независимо из нескольких мест. Предлагаемая схема включения не только лишь очень комфортна, но к тому же позволяет достаточно значительно сберегать электроэнергию.

Разглядим в этой статье, как собирается схема подключения проходного выключателя в распределительной коробке.

В особенности животрепещуще использование проходных выключателей для управления освещением лестничных пролетов. Нередко для этой цели применяют схемы с применением реле времени, но, следует признать, что они не так комфортны в использовании, наименее надежны и экономны.

Все передвигаются по лестницам с разной скоростью, ну и вы сами сможете сейчас подниматься налегке, а завтра с томным чемоданом. Ставить же огромные временные задержки с учетом припаса – значит уменьшать экономию.

Предлагаемая схема позволяет включить осветительные приборы понизу одним выключателем, а поднявшись по лестнице, выключить другим. Если же для вас пригодится спуститься, вы используете проходной выключатель наверху для включения света, а понизу – для его выключения. Так же комфортно применять схожую схему для освещения длинноватых коридоров.

Вобщем, проходные выключатели будут полезны не только лишь владельцам длинноватых коридоров и высотных домов. Они очень понадобятся и обитателям маленьких квартир. Обычная ситуация. В вашей квартире имеется проходная комната, при входе в которую вы включаете свет, потом проходите в следующую комнату, включаете свет в ней, а ставшее ненадобным освещение в проходной комнате отключаете проходным выключателем. Согласитесь – очень комфортно. Устраняет от излишнего хождения и сберегает электричество.

Очередной пример. Вы входите в спальню и у двери включаете свет. Укладываясь в кровать, включаете настольную лампу либо бра, дабы почитать книгу перед сном, но сейчас для вас нужно опять встать, пойти к двери и выключить люстру! А можно этого не делать, если вы заблаговременно установили у изголовья кровати проходной выключатель.

Для реализации таковой схемы управления применяются так именуемые «проходные выключатели», которые, строго говоря, по сути являются переключателями. В отличие от обыденных выключателей они имеют не два, а три контакта и могут переключать «фазу» с первого контакта – на 2-ой либо 3-ий.

В качестве источника освещения в таковой схеме могут употребляться любые типы ламп – от обыденных ламп накаливания до люминисцентных, энергосберегающих и светодиодных. Вобщем, по таковой же схеме можно подключать не только лишь лампы, но и всякую другую нагрузку, управлять включением которой для вас нужна из нескольких мест.

Как подключить проходной выключатель — схема управления светильником из 2 мест

Процедура подключения проходного выключателя не много чем отличатся от подключения обыденного выключателя. Разница исключительно в количестве контактных клемм и подводимых проводов. У проходного выключателя их три.

Учтите заблаговременно, что от распределительной коробки к такому выключателю для вас нужно протянуть трехжильный провод.

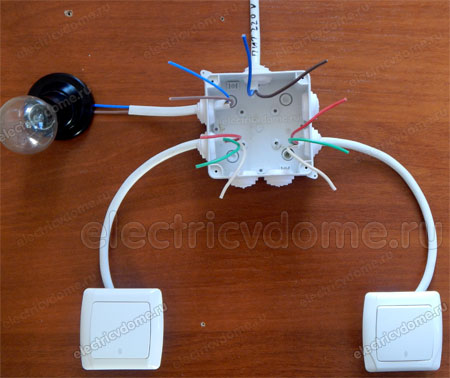

Проходной выключатель схема подключения — управление светильником из 2 мест

В схеме применяются два проходных выключателя и распределительная коробка, в которую заведены провода от управляемого осветительного прибора и трехжильные провода от выключателей.

Фазный провод от распаечной коробки подключается к общему входному контакту первого проходного выключателя. Два других (выходных) контакта соединяются с проводами, идущими от подобных контактов второго выключателя. А общий (входной) контакт второго выключателя соединяется с проводом, идущим от осветительного прибора.

2-ой провод от осветительного прибора впрямую соединяется с нулем распаечной коробки.

Сечение трехжильного провода, подводимого к проходным выключателям необходимо подбирать в согласовании с мощностью управляемого осветительного прибора.

Как подключить проходной выключатель — схема управления светильником из 3 мест

В определенных случаях появляется необходимость обеспечить не два, а более пт управления светильниками. К примеру, свет на лестнице высотного дома должен врубаться и выключаться на каждом этаже. Та же ситуация с длинноватым коридором, в который выходят двери нескольких комнат.

Воплотить такую схему можно, но пригодятся не считая обычных проходных выключателей к тому же перекрестные выключатели. В таких выключателях уже не три, а четыре контакта – два входных и два выходных, представляющих из себя две пары сразу переключаемых контактов. Соответственно и подводить к таким выключателям необходимо четырехжильный провод.

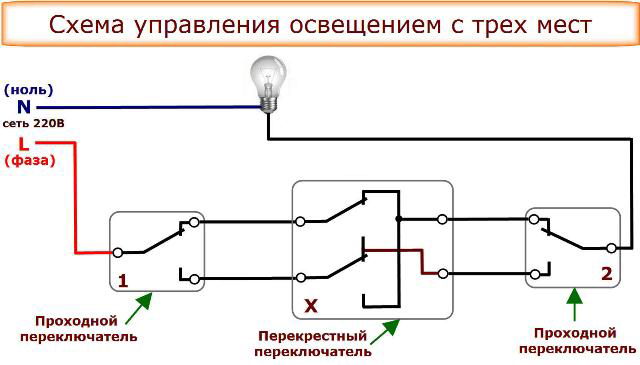

Проходной выключатель схема подключения — управление светильником из 3 мест

В таковой схеме управления применяются обыденные проходные выключатели на первом и последнем пт управления светильниками и перекрестные – на всех других.

Количество пт управления не ограничено, растет только сложность коммутации в распределительной коробке из-за огромного количества подводимых к ней проводов. И тут не обойтись без грамотной маркировки проводов при их прокладке, по другому вы в них просто запутаетесь.

Принцип подключения такой – выходная пара контактов первого проходного выключателя соединяется с проводами, идущими к входной паре следующего перекрестного выключателя и т.д., прямо до последнего проходного выключателя, общий контакт которого соединяется с проводом, идущим к светильнику. Фазный провод подключается к входному контакту первого выключателя, а 2-ой провод от осветительного прибора – к нулю распаечной коробки.

К каждому проходному выключателю протягиваем трехжильный провод, а к каждому перекрестному – четырехжильный.

На представленной схеме показано подключение 3-х пт управления светильниками, состоящих из 1-го перекрестного и 2-ух проходных выключателей.

Маленькое объяснение к схемам подключения

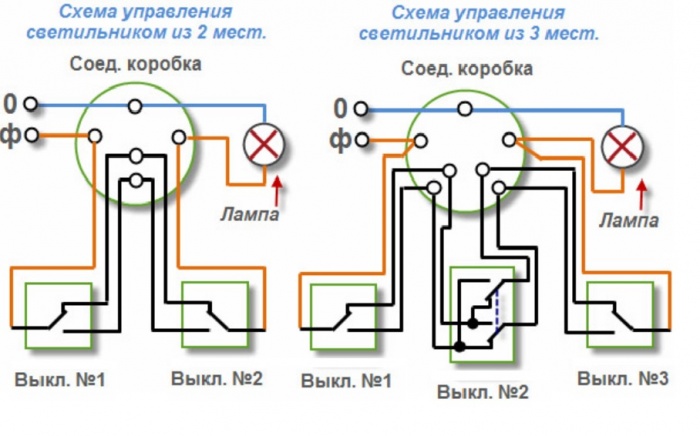

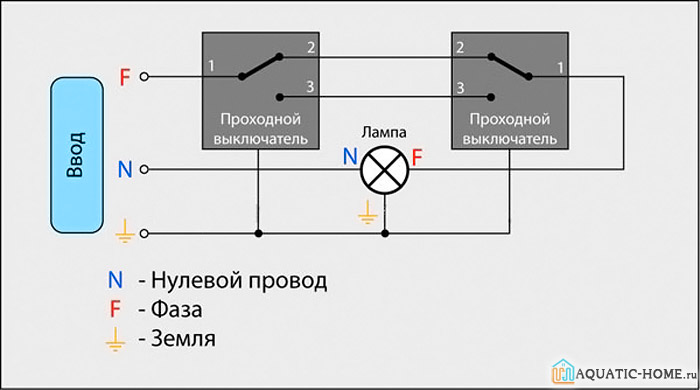

Давайте разглядим, как работает схема подключения проходного выключателя. В представленных схемах применены следующие элементы: соединительная коробка, лампа, проходные выключатели и соединяющие провода, в качестве которых, в процессе установки, используют разные по конструкции кабели.

1-ая из предложенных схем представляет собой подключение проходного выключателя, при котором управление осуществляется из 2-ух разных местоположений, данный тип схемы считается довольно обычным в выполнении.

При таком виде подключения один провод, являющийся нулевым, ориентирован от источника электричества к лампе через соединительную коробку. 2-ой же, являющийся фазным, также через соединительную коробку ориентирован к контакту выключателя.

Таким макаром, две пары контактов выключателей соединены между собой. Для загорания лампы, фаза подается к светильнику с общего контакта второго проходного выключателя.

На 2-ой схеме представлено подключение проходных выключателей совместно с перекидным либо перекрестным. При такая схема дает возможность управлять освещением из 3-х разных мест.

Со схемой подключения разобрались, сейчас подробнее об ее монтаже. Он заключается в установке проходных выключателей и предстоящей прокладке от них трехжильных кабелей. Также устанавливают, соединенные параллельно, лампы, от которых отходит двужильный кабель.

Вкупе с тем, монтируем также и соединительную коробку, куда прокладываем кабели от: переключателей, лампы, и источника электропитания, для соединения их между собой, в согласовании с вышеобозначенной схемой. При всем этом следует направить внимание на выбор подходящего места монтажа соединительной коробки, беря в расчет длину применяемых кабелей.

Надеюсь данная статья «проходной выключатель схема подключения» посодействовала Для вас разобраться со всеми вопросами подключения, если будут вопросы либо пожелания задавайте их в комментах, с наслаждением отвечу.
