Переключатель трехклавишный проходной – это электрический устройство, созданный для управления одним источником освещения из различных мест. Зрительно имеет много сходств с обычными переключателями, механизм работы однообразный – замыкание и размыкание цепи освещения.
Для чего нужен трехклавишный перекрестный выключатель
Трехклавишный перекрестный выключатель
Тройной проходной переключатель дает возможность потребителю управлять одним либо несколькими источниками освещения из различных мест. Установка устройства целесообразен в помещениях с большой площадью, к примеру, в пригородных домах и длинноватых коридорах, на стадионах и концертных площадках и подвальных помещениях.
Пригородный дом с несколькими этажами комфортно оснащать такими устройствами. Например, поднявшись на 2-ой этаж, можно отключить осветительные приборы на первом. Также тройной переключатель нередко устанавливают, дабы управлять уличным освещением.
Конструкция и механизм работы
Схема тройного проходного выключателя снаружи ничем не отличается от обычных устройств. Единственное значимое отличие – 1-ое обустроено рабочим узлом контактной группы, помещенным вовнутрь корпуса. В проходном переключателе при изменении положения кнопки одна цепь размыкается, а другая сразу замыкается. Таковой принцип перебрасывания контактов позволяет в паре работать нескольким переключателям, управляя одной лампочкой.
Механизм работы выключателя основывается на наличии в устройстве коммутации реверсных электрических проводников. Работа осуществляется следующим образом: при изменении положения кнопок сразу происходит замыкание одной и размыкание другой цепи. Из-за таких особенностей устройства устройство было бы вернее именовать не выключателем, а переключателем. Также спецы его называют, как дублирующий, перекрестный и перекидной выключатель.
Регулирование освещения из 2-ух мест
Одним источником освещения либо целой группой можно сразу управлять из нескольких удаленных мест. Нередко перекрестные приборы устанавливают на приусадебных участках, в огромных пригородных домах и длинноватых коридорах. Для подсоединения будет нужно стандартная схема подключения дублирующего электрического устройства.
В управлении освещением из 2-ух мест задействовано три участка цепи:
- Кабель от сети (220 В) ведется от защитного автомата, размещенного в распределительном щитке, к коробке.
- Провод от 1-го перекрестного устройства к коробке расключения.
- Провод от второго перекрестного устройства к расключающей коробке.
В управляющую коробку заводится три электрических провода. Для управления освещением из 2-ух мест применяют схему подсоединения двухклавишных проходных выключателей.
Регулирование освещения из 3-х мест
Установить такую разновидность конструкции можно также в любом комфортном месте. В схеме дублирующий устройство подключается между обычными проходными переключателями. Применяться могут по хоть какому желанию заказчика, к примеру, на приусадебном участке, в прельщающих маршах, длинноватых коридорах.
Сконструировать такое устройство можно и своими руками, не владея специфичными познаниями и способностями. Для этого нужна внести маленькие конструктивные конфигурации в двухклавишное перекрестное устройство. Выходные контакты оснащаются 2-мя перемычками, а кнопки объединяют в одну, довольно легко их склеить вместе. Принципиально, дабы при соединении крепежные разъемы на кнопках совпадали со штырями, расположенными на выключателе. Совсем не непременно изготавливать его без помощи других в домашних критериях, в строй магазинах торговец предложит большой ассортимент переключателей.
Пример применения
Внедрение перекрестного переключателя уместно по мере надобности освещения большой местности
К примеру, возвратившись вечерком в личный дом, необходимо дойти до входной двери через темный двор. В данном случае уместно монтировать перекрестный переключатель в нескольких местах. Неподалеку от распределительного щитка, размещенного в коридоре, монтируют распределительную коробку и один перекрестный переключатель. Для второго более подходящее место – на заборе неподалеку от ворота.

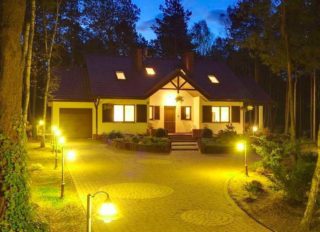

Осветительными устройствами на улице могут стать маленькие фонарные столбы, установленные вдоль приусадебного участка. В строй магазинах на отделах электротоваров есть большой ассортимент уличных «люстр» с различным дизайном.
Электрические кабели от уличного освещения лучше прокладывать в траншеях под землей в особых пластмассовых трубах. Лучшая глубина залегания – менее полметра. Учесть глубину вымерзания земли не имеет смысла, так как медные электрические кабели не страшатся низких температур.
Если в помещении висит одна большая люстра, снаряженная 2-мя группами ламп либо вдоль коридора стоит несколько бра, лучше применять не трехклавишные устройства, а двухклавишные перекрестные выключатели в купе с дублирующими. Схема подсоединения мало труднее, но спецы отмечают достоинства конкретно такового метода подключения.
Из недочетов электрического устройства можно отметить только высшую цена. Высококачественные переключатели имеют симпатичный внешний облик и долгий эксплуатационный срок, не вызывает сложностей в монтаже.
Приобрести электрические устройства можно в любом строительном либо бытовом магазине, лучше отдавать предпочтение более дорогим моделям, так как они сделаны из высококачественных материалов, в сопоставлении с экономными аналогами.

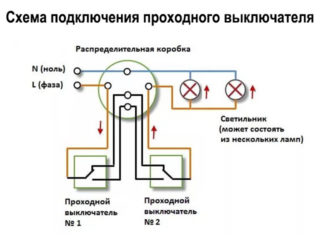

Схемы подключения проходного выключателя. Разновидности и особенности
Для многих возможность управления устройствами освещения с различных мест жилого помещения — становится просто нужной. Она уже закончила являться прихотью состоявшихся людей, а стала простым удобством для комфортабельной жизнедеятельности обыденных людей. Ведь, для примера, в большенном помещение, после выключения света, придется идти назад уже в полной тьме. А это неуютно и небезопасно. Конкретно в схожих случаях проходной выключатель становится просто нужен.
Механизм работы проходного выключателя
В статье нашего веб-сайта stroy-rmnt.ru пойдет речь про схемы и разновидности подсоединения проходных выключателей, про подключение их к домашнему свету. Для осознания схемы подключения к сети, разберем зачем предусмотрены разные типы проходного выключателя и когда их необходимо устанавливать. (Читайте также — Как верно шпаклевать стенки своими руками)
Разновидности проходного выключателя
По виду данные выключатели разделяются на одинарные, двойные, так же встречаются тройные.
По типу включения делятся на:
Некоторые считают, что дистанционное управление убирает необходимость установки проходного выключателя. Посудите сами — выключатель установлен в одном конце коридора, лестницы, а пульт дистанционного управления в другом конце. Данное сочетание в состояние послужить подменой 2-ух проходных выключателей и будет являться более оптимальным и комфортным.
При выборе вида проходного выключателя большую роль играет и количество кнопок, ведь конкретно от него будет зависеть число подключаемых групп устройств освещения. Остальные аспекты, пульты дистанционного управления, детекторы являются дополнительными удобствами во время эксплуатации. По этой причине, при выборе выключателя, им следует уделять наименьшее внимание. (Читайте также — Стяжка пола своими руками)
Двух- и трехклавишные проходные выключатели рекомендуется применять в огромных помещениях, с несколькими выходами, не одной группой включаемых осветительных устройств. В других случаях, даже на лестнице и в коридоре, просто возможно обойтись маршевыми выключателями одинарного типа.

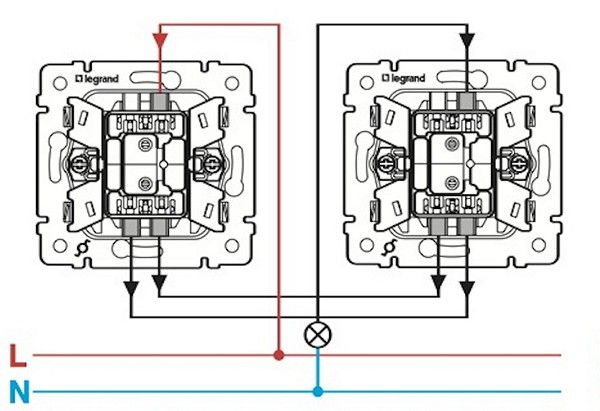

Подключение проходного выключателя со схемой управления из 2-ух точек
Этот вид подключения является более обычным и не вызывает каких-то проблем.
От схемы обыденного подключения выключателя его отличает всего два аспекта:
- конструкция этого выключателя. Он не имеет нейтрального положения «Выключено». Электрический ток ориентирован или на одну клемму, или на другую. Во время перенаправления электрического тока, происходит замыкание либо, напротив, размыкание одной из схем работы данной системы, отключение осветительных устройств происходит при различных положениях 2-ух проходных выключателей;
- количество проводов, применяемых при подсоединение проходных выключателей. В схеме подсоединения одинарного выключателя используют два электропровода, представляющие из себя разорванную цепь. А при подсоединение проходного выключателя к нему подводятся три электропровода. Два из них- перемычки между 2-мя маршевыми выключателями, а 3-ий служит для 1-го провода подачей фазы, а для второго выходом фазы, которая идет на устройство освещения.

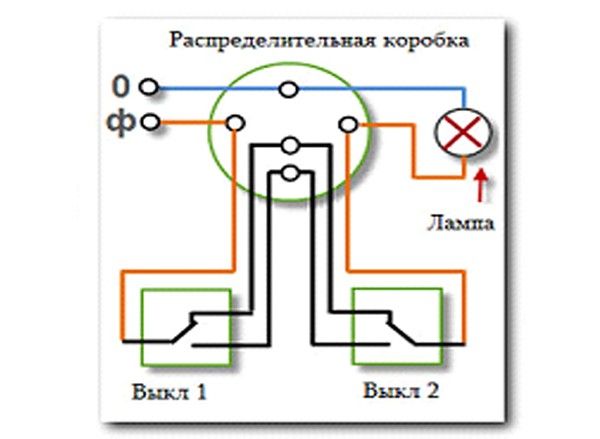

При подключение, многих вводит в заблуждение дополнительный элемент схемы – коммутационная коробка. При монтаже проводки, соблюдая все правила, от нее не получится избавиться. Для осознания принципа коммутации следует схему подключения проходного выключателя делят на две части (строго напополам каждый провод), а потом скрутить опять используя изоляционную ленту.

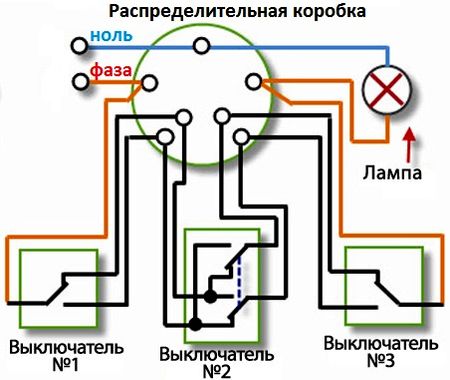

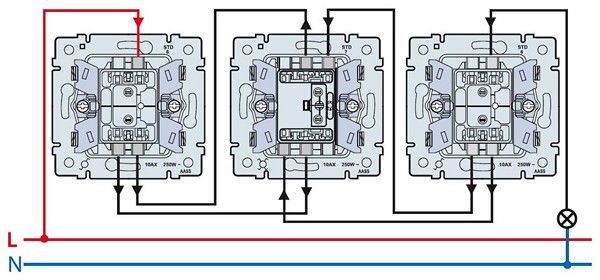

Схема подсоединения проходного выключателя из 3-х мест
Проходной выключатель схема подключения из 3-х мест несильно отличается от выше написанного метода подключения. Разница состоит в внедрение третьего устройства, которое имеет отличия в конструкции от стандартных маршевых выключателей. Данное устройство именуется «перекрестным выключателем». Оно дает возможность применять при управлении светом сразу три схемы.
Оно служит транзитным устройством, которое не оказывает влияние на работу 2-ух других маршевых выключателей, сразу без помощи других замыкая и размыкая цепь освещения независимо от 2-ух других выключателей.
От проходного выключателя данный устройство отличается тем, что имеет 5, а не три клеммы подключения: две клеммы необходимы для подсоединения к первому проходному выключателю, еще две клеммы для подсоединения ко второму маршевому устройству, 5-ая — транзитная.
Конкретно 5-ая (транзитная) клемма делает вероятным управление освещением сходу из 3-х мест. Обычно пятую клемму монтируют перемычкой с третьей клеммой устройства.

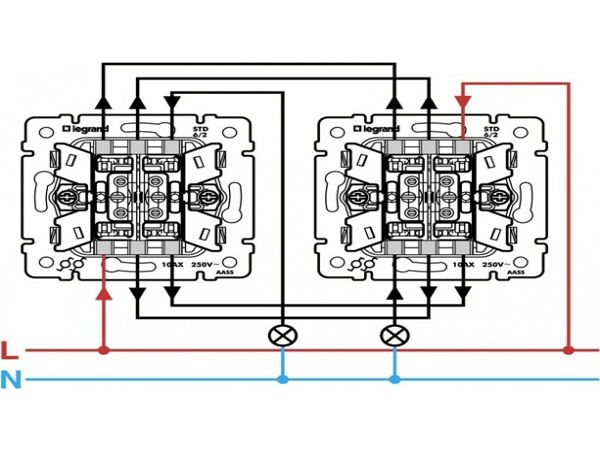

Две группы осветительных приборов. Двухклавишный проходной выключатель
Схема подключения такового типа проходного выключателя делается этим же методом, что и одноклавишного проходного осветительного прибора.
Только необходимо иметь ввиду несколько аспектов:
- Это два одинарных проходных выключателя, которые установлены в один корпус;
- На две однообразные части первого переключателя, электроэнергия подается одним проводом (две клеммы его частей соединены перемычкой). 2-ой выключатель, производит само подключение осветительного устройства к системе, любая из его выходящих фаз идет на свой устройство освещения;
- Количество электрических проводов. При монтаже одинарного проходного выключателя прокладывают три провода к каждому из устройств, а при монтаже двухклавишного протягивают 5 жил к первому и 6 ко второму устройству. Это различие обосновано наличием на первом выключателе одной общей входящей фазы, а на втором 2-ух выходящих фаз на различные осветительные приборы.
После чтения предложенной статьи, вы с легкостью поймете принцип устройства, работу и можете без помощи других смонтировать проходной выключатель к осветительным устройствам по схеме подключения. Вам уже не составит особенной трудности установка проходных выключателей с разным количеством кнопок. Вы можете без помощи других выполнить свое пребывание в жилом помещение более комфортабельным и приятным. Можете без помощи других строить достаточно сложные схемы проходных переключателей, которые позволят управлять освещением из разных мест помещения. Хотя, обычно, в ежедневной жизни хватает и управления освещением с 3-х мест помещения.
