В ежедневной жизни нередко появляется необходимость проверки двух- либо трехточечной нагрузки. В этой статье мы узнаем, что такое сквозной коммутатор и как его применять для решения препядствия управления нагрузкой.
Содержание: 1. Механизм работы сквозного переключателя 2. Схема двухточечного включения света 3. Трехточечное включение света 4. Видео
Как работает проходной выключатель
Практически, сквозной переключатель — это обыденный переключатель с центральным контактом в 2-ух фиксированных положениях.

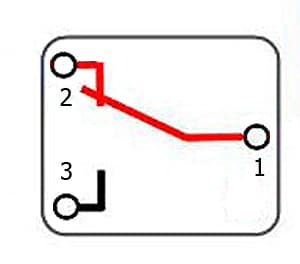

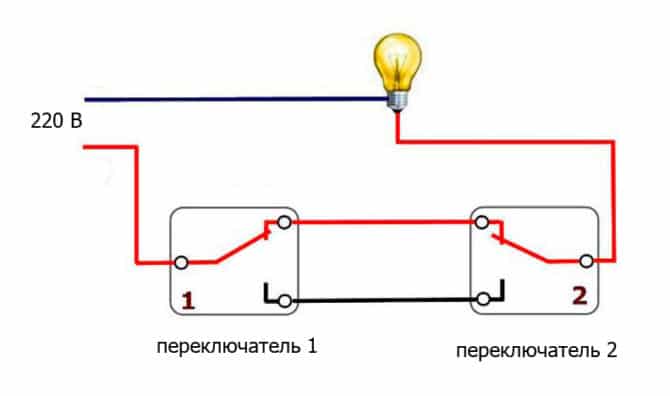

Схема подключения сквозного выключателя
Из приведенной выше схемы видно, что в одном положении переключателя контакт 1 (который является центральным) замыкается с контактом 2, в другом — с контактом 3 и размыкается при помощи второго. Конструктивно такое устройство смотрится как обыденный стенной выключатель и имеет такие же габариты. Это позволяет применять в быту сквозные выключатели заместо стандартных, при помощи которых вы включаете свет в комнате каждый денек. Единственное наружное отличие такового переключателя от обыденного клавишного переключателя — две вертикальные стрелки, нанесенные на ключ, и дополнительный 3-ий контакт для подключения к цепи. В некоторых случаях к задней части устройства подводится электрическая цепь.
Спец по ремонту, обслуживанию электрического оборудования и промышленной электроники Спросите у спеца Если у вас в руке устройство с ключом и у него 3 выхода, то не факт, что это сквозной выключатель. Точно сказать, что же это все-таки за устройство, можно только после того, как тестировщик его вызовет.

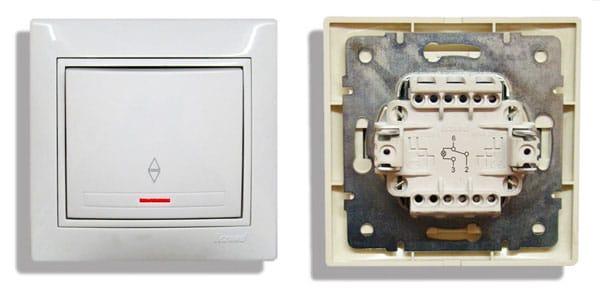

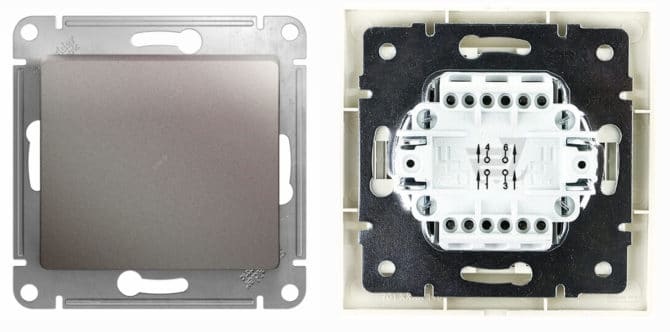

Внешний облик сквозного переключателя
Где применяется и что дает
Это не значит, что сквозные переключатели применяются везде, но, все же, в некоторых случаях они могут быть очень полезны. Представим, вы живете в личном доме и нередко приходите домой ночами. Дабы в темноте не пробираться от ворота к подъезду, можно естественно бросить аварийное освещение во дворе. Это не совершенно недорого, но что поделать.
Но можно поступить по другому. Если на калитке установить проходной выключатель, 2-ой на крыльце и соединить их особенным образом (на схеме подключения ниже), то можно включить свет на калитке и выключить на крыльце. Что, если вы выйдете из дома? Схема работает в оборотном направлении: включить на крыльце, выключить у ворот. Это основная особенность проходных выключателей.
Кроме описанного варианта могут употребляться проходные устройства:
- На лестнице.
- На входе.
- В длинноватом коридоре.
- На приусадебном участке между хозяйственными постройками.
Схема включения света из 2-ух мест
А сейчас разберем схему включения света с 2-ух мест и попробуем без помощи других установить в нашем доме сквозные выключатели. Посмотрите на рисунке ниже.
Электрическая схема управления лампой с 2-ух точек
В положении переключателей, обозначенном на схеме, напряжение проходит на лампу и она перегорает. Если включить левое устройство, цепь питания оборвется и лампа погаснет. Для восстановления питания необходимо к тому же правую поменять. То же самое произойдет, если вы поначалу повернете переключатели на право, а потом на лево. Итак, если переключатели находятся в одном положении, свет пылает. Если в оборотном направлении, он отключается.
Сейчас попробуем оборудовать свой дом таковой устройством, которая управляет светом с 2-ух точек. Для реализации этой идеи для вас потребуются:
- Два проходных переключателя.
- Триполярный и биполярный кабель.
- Напольная лампа.
Прежде всего обусловьтесь с местами установки проходных переключателей (они показаны на схеме выше). Подготовьте посадочные места для переключателей, используя зубило и коронку, установленную на перфораторе либо дрели.

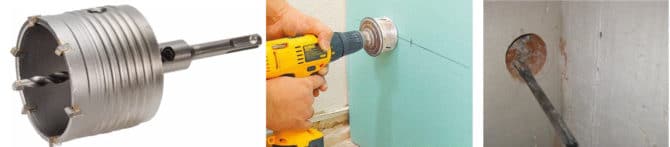

Подготовка сидений с бетонным венцом и зубилом
Сейчас каждое из посадочных мест нужно соединить с наиблежайшей распределительной коробкой с пазом, пазом, в каком будет проложен провод. Выполнить боек можно при помощи перфоратора, болгарки, так именуемой «болгарки» (не забудьте установить на нее бетонный диск) либо просто стамески. Можно даже ратфилем почесать — все будет зависеть от материала стенки. Сделайте такую ширину и глубину канавки, дабы в ней просто мог поместиться трехжильный провод.

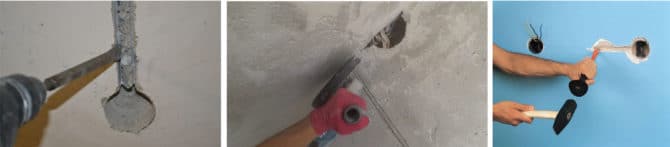

Пуансоны с перфоратором, болгаркой и зубилом
Проведите такую же линию между распределительной коробкой и местом установки, предложенным для устройства. В приготовленные пазы проложите провода: от выключателей до коробки трехпроводные, от коробки до лампы — двухпроводные. Если нити новые и заранее находятся в неплохом состоянии, я думаю, вы ничем не рискуете, если сходу заштукатурите их, дабы они не свалились для вас на голову и не помешали вашей работе.

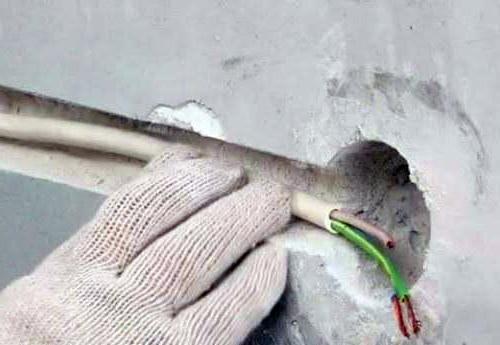

Прокладываем провода в штрабу
Если не полениться и воткнуть провод в провод, который ранее был вставлен в гофрированный рукав (шланг), вы упростите ремонт проводки при ее обрыве. Довольно будет извлечь из тюбика пригоревшую нить и воткнуть новейшую.

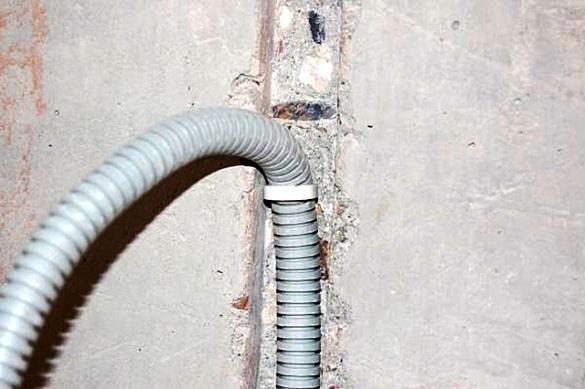

Укладка проволоки в гофрированный рукав

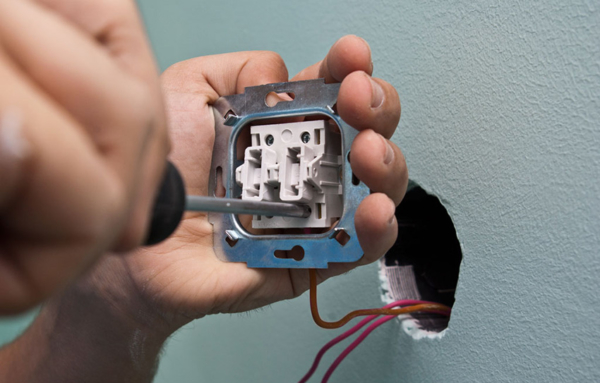

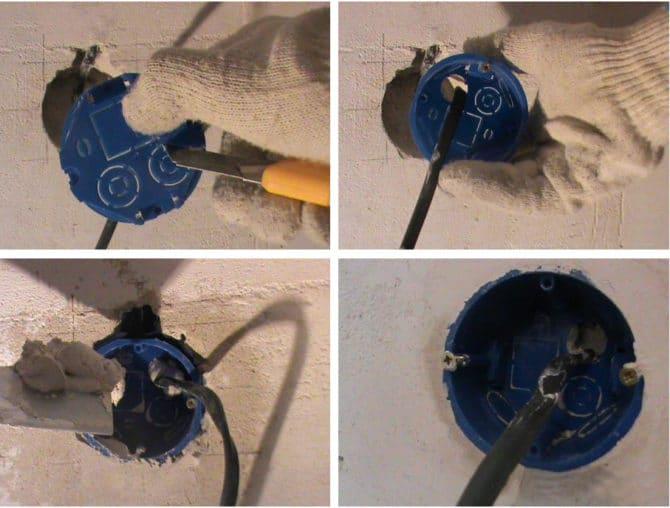

Установите пластиковую розетку в каждое из сидений, за ранее вставив провод. Обычно розетки закрепляют дюбелями либо просто насаживают на раствор.

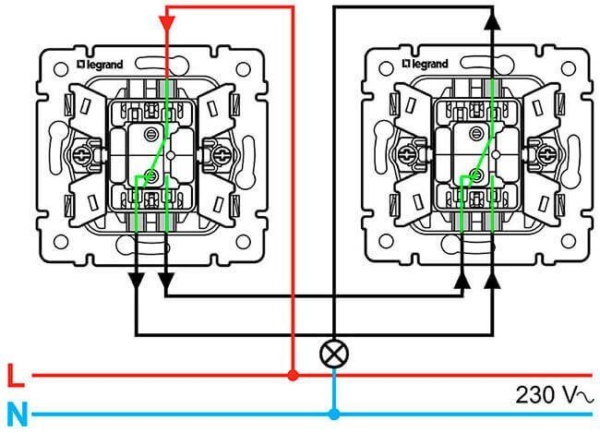

Осталось соединить все элементы схемы между собой и установить на место. Для этого модифицируем приведенную выше электрическую схему в согласовании с нашими потребностями:

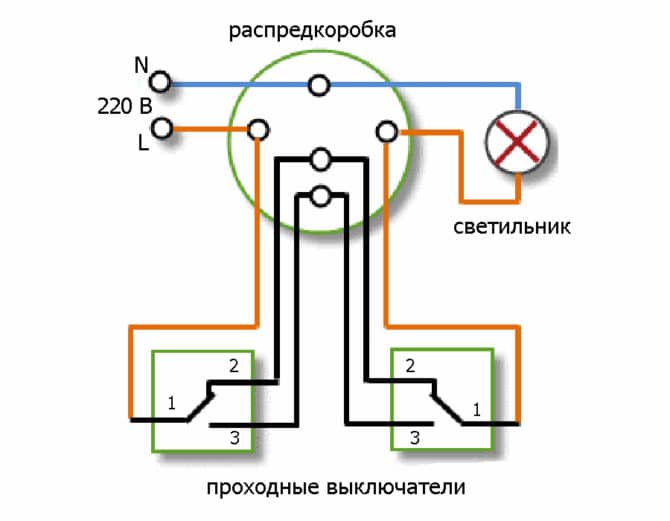

Практическая схема управления двухместным фонарем

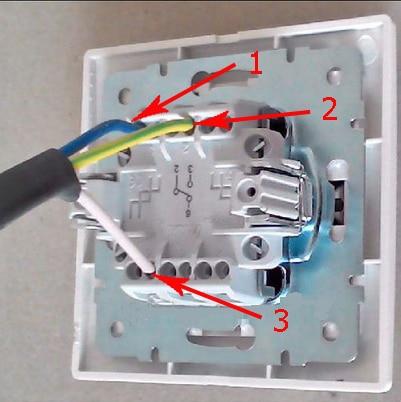

Подключая сквозной переключатель, не запутайтесь в его выводах. На диаграмме выше я пронумеровал их условно. На самом переключателе, как видно на рисунке ниже, нумерация и размещение центрального контакта могут быть хоть какими. Если вы не сможете осознать переключатель, возьмите тестер и поиграйте.
Нумерация проводов проходного переключателя и их размещение могут отличаться от предоставленных мной

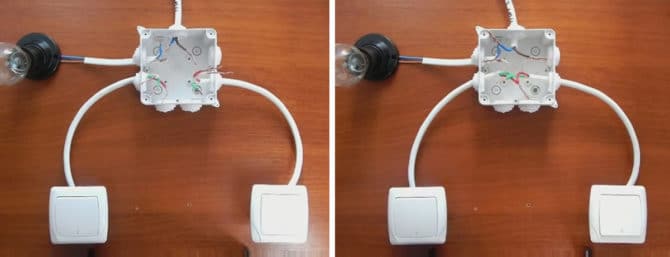

Ниже я привожу еще две фото, поясняющие подключение схемы:

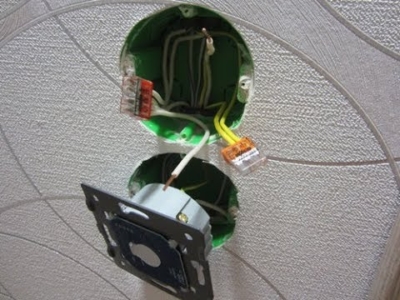

Подключение проводов в распределительной коробке, где:
- зеленоватый — контакты 3-х сквозных переключателей.
- синий (ввод) — ноль;
- белоснежный — контакты 1 сквозного выключателя;
- карий (вход) — фаза;
- красный — контакты 2-х сквозных выключателей;
Направьте внимание на то, что на выключатель подается фаза, а на лампу — ноль. Это было изготовлено не случаем. В таковой схеме при выключенном свете лампа оказывается на сто процентов обесточенной, и в ней можно смело поменять лампочки и даже запихнуть палец в розетку, дабы погнуть незакрепленные контакты.
Спец по ремонту, обслуживанию электрического оборудования и промышленной электроники Задайте вопрос спецу Невзирая на то, что в потухшей лампе нет напряжения, я бы не рекомендовал лазить пальцами по розетке после обычного щелчка переключателя. А если все таки охото войти, нужно за ранее обесточить квартиру. Если лампочка перегорела, нереально найти, пылает ли свет, обычным взором на сквозной выключатель.

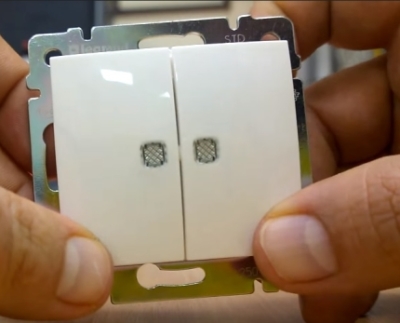

Необходимо отметить, что также есть двухклавишные проходные переключатели, при помощи которых можно управлять 2-мя независящими нагрузками с нескольких точек. Конструктивно они представляют собой две обыденные втулки, собранные в одном корпусе и имеющие соответственно 6 контактов.

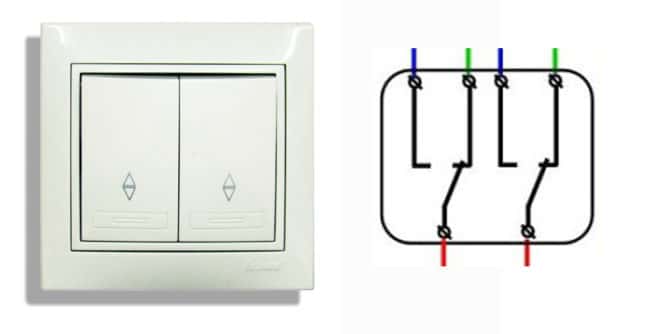

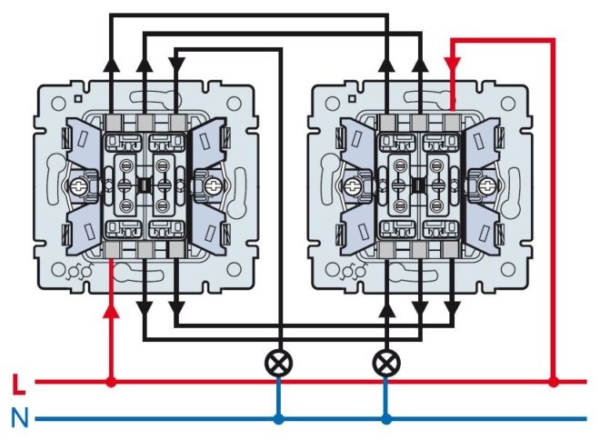

Двухклавишный переключатель и соответственная схема подключения
Включение света из 3-х мест
Но что, если для вас необходимо управлять одним и этим же освещением с 3-х позиций? Для начала попробуем собрать электрическую схему такового устройства.

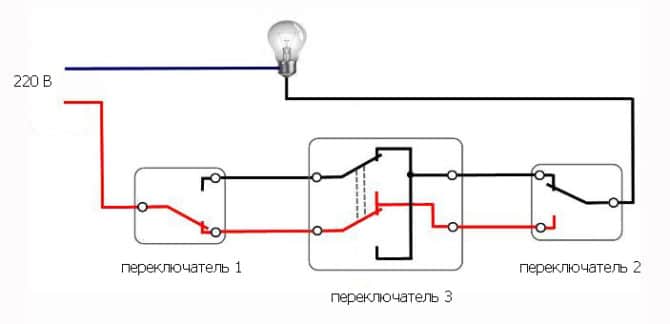

Цепь управления трехместным фонарем
Тут кроме обыденных переключателей, с работой которых вы уже сталкивались, применяется очередной, который местами меняет местами строчки. Я не буду вдаваться в подробности метода этой схемы. Просто на уровне мыслей перебросьте выключатели, и вы поймете, что любой из них может как включить лампочку, так и выключить ее.
Что же это все-таки за переключатель между контрольными точками и где его взять? Оказывается, они тоже выполняются индустрией и именуются помесными. Снаружи такое устройство похоже на обыденный выключатель, только стрелки на нем размещены не вертикально, как на КПП, а горизонтально, и снова же не всегда. Выводов у такового устройства не три, а четыре.
Этот кросс-переключатель снаружи не отличается от обыденного и осознать, что вы держите в руках, можно просто по схеме, написанной на оборотной стороне

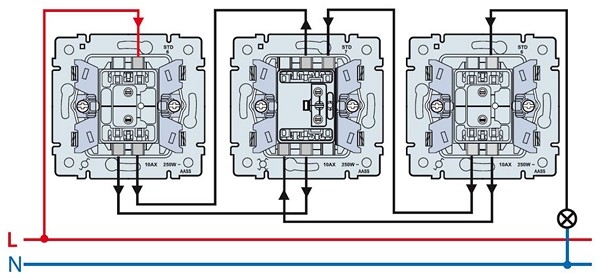

В итоге приведу практическую схему подключения на тот случай, если вы решите установить такую конструкцию без помощи других.
Практическая схема тройного переключателя
Направьте внимание, что для его реализации также будет нужно четырехжильный кабель. Его роль отлично сыграет два стержня, сложенные напополам. Просто расширите штрабу и не забудьте перед прокладкой проводов прозвонить и пометить концы.
Итак, вы узнали, как управлять освещением с 2-ух либо даже 3-х точек. Сейчас при желании вы сможете без помощи других организовать такое управление освещением либо хоть какой другой нагрузкой в вашем подъезде, доме либо на собственном приусадебном участке.
Что такое проходной выключатель и как его подключить? Пошаговые аннотации, схемы
Наличие освещения в домах, на улицах и в производственных строениях очень нужно для комфортабельной жизни современного человека. Для обеспечения удобства использования осветительными устройствами и способности их включения, когда нужно, применяются выключатели.
А именно, проходные. Вот поэтому тем, кто планирует без помощи других заняться их установкой, принципиально знать, как верно их подключать и монтировать на специально отведенное под это место.
Как работает устройство и чем отличается от обыденного?
Проходной выключатель является устройством, по внешнему облику фактически не отличающимся от обыденного. Но, назначение его несколько обширнее. Кроме традиционного включения и выключения аппарат производит переключение цепей между собой за счет 3-х недвижных контактов.
Данный тип выключателей обычно применяется «в паре». Устройства врубаются последовательно и делят (расщепляют) фазные провода. В момент перекидывания контактов снутри проходного аппарата происходит размыкание 1-го участка электрической цепи и замыкание другого.
При всем этом схема подключения в сеть этого устройства меняется таким макаром, что хоть какой другой выключатель в цепи готов производить управление источниками света. Так же есть возможность подключения проходного выключателя с воплощением работы как обыденного, но тогда пропадает смысл всех частей его конструкции.
В отличии от обычного выключателя проходной более комфортен в некоторых случаях, за счет дополнительной функции переключения. Он может употребляться как в паре, так и одиночно, выполняя роль обыденного.
Парное включение значительно расширяет функциональность устройств, но просит огромных издержек. Так как происходит разделение фазного провода на два, то увеличивается количество соединений, а, поэтому, и применяемых кабелей.
Так же цена таковой сети возрастает и за счет необходимости приобретения второго выключателя. Дешевле обойдется обычной аппарат, но он будет сильно уступать проходному по функционалу.
Где применяется схожая система управления освещением?
Благодаря особенности соединения выключателей между собой 2-мя проводами, а не одним, можно управлять одним осветительным устройством либо целой группой сходу из различных мест от нескольких устройств. Из-за этой особенности проходные аппараты применяются в длинноватых коридорах, переходах, лестничных просветах торговых и промышленных центров, или учебных построек.
Данный тип выключателей комфортен тем, что отсутствует потребность ворачиваться вспять, дабы выключить освещение. В особенности животрепещуще в быту внедрение проходных устройств в спальнях. Тогда не нужна подъем с кровати для выключения люстры, а переключатель размещен в вседоступном месте.
Как установить своими руками — аннотации и схемы подключения
Перед монтажом проходного выключателя в личном доме либо квартире рекомендуется составить и вычертить монтажную схему с обозначениями нулевого, фазного проводов, распределительной коробки, размещение устройств. Направьте внимание, что кабеля применяются трехжильные, т.е с заземлением кроме фазы и нуля.
Ток подводится к проходным выключателям через специальную распределительную коробку, установленною в самой комнате, или конкретно снутри распределительного щитка квартиры. Установка заблаговременно обозначенной схемы делается следующим образом:
- Подбирается более подходящее место для распределительной коробки, подводят к ней электрические провода и устанавливают в назначенное место.
- Подготавливают ниши для монтажа шасси переходных выключателей. Обычно располагают устройства вблизи с входными дверьми комнат.
- Прокладывается проводка согласно монтажной схеме.
- Создают подключение проходных переключателей к системе освещения помещения. Фазный провод подключается к первому выводу устройства. Дальше соединяют проводники между перекидными контактами. Нулевым проводом соединяется оставшийся свободный 1-ый контакт второго устройства.
- Подводят к схеме напряжение и инспектируют на работоспособность.
Проверка работы
Собранная система на корректную работу тестируется следующим образом:
- Подается напряжение, т.е врубается общее энергоснабжение дома либо квартиры в основном распределительном щитке.
- Кнопку 1-го из выключателей переводят во включенное состояние. При всем этом подведенные к системе осветительные приборы загораются.
- Подходят ко второму устройству и меняют положение его кнопки, при всем этом освещение выключается.
- При проделывании той же процедуры, но в оборотном порядке, действие осветительных устройств должно быть аналогичным.
Если что-то не срабатывает либо работает не так, как должно, то следует находить допущенные ошибки сборки, или неплотное прилегание жил проводов к контактам.
Как верно подключить одноклавишное устройство?
Принципная схема подключения имеется на корпусе всех фирменных проходных выключателей. Конкретно ей, прежде всего, стоит управляться при установке устройств. У одноклавишных выключателей подключение делается следующим образом:
- Общая линия, т.е фазный и нулевой провода, подводятся к 1 контакту (C) первого и второго устройства соответственно. Фаза не подводится ко второму устройству, т.к к нему подключается линия заземления.
- 2-ые и третьи контакты обоих выключателей(Р), отвечающие за перенаправление, соединяются вместе проводниками согласно их нумерации.
Как подсоединить двухклавишное (двойное)?
Двухклавишные модели применяются с той же целью, что и одноклавишные, когда нужна управление 2-мя группами осветительных устройств. Подключение такового выключателя в сеть мало отличается по схеме. При всем этом также применяется трехжильная проводка.
Как верно соединить? По аналогии питающий фазный провод соединяется с контактом первого устройства. На втором выключателе подводится фаза от осветительного устройства. Между собой оба выключателя увязываются в распределительной коробке попарным соединением 2-ух оставшихся проводов, как их подключить — тщательно поведаем ниже.
При детализированном рассмотрении устройства можно узреть 6 промаркированных клемм. При всем этом выходы с маркировкой 1 и стрелочкой вблизи соединяются конкретно с подобными на втором выключателе. Тоже самое и с выходами под цифрой 2 и стрелкой. Для этих соединений удобнее применять сходу четырехжильный кабель.
К «L1» и «L2» подводится фазный провод из питающей сети. На втором устройстве к клеммам с таковой же маркировкой присоединяются фазы от 2-ух групп осветительных устройств. Ноль питающей сети соединяется в распределительной коробке с нулевыми проводами, идущими от патронов осветительных приборов.
Как выполнить управление светом с 3-х и поболее мест?

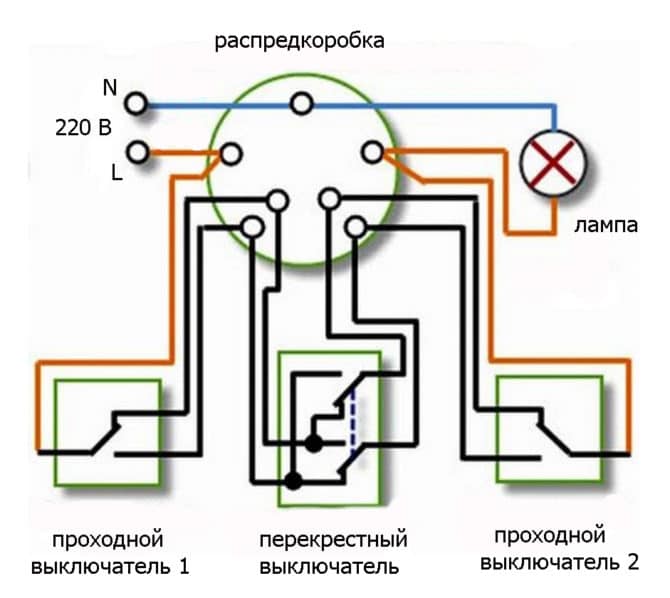

Для управления освещением с 3-х либо более мест нужна незначительно поменять схему подключения и добавить один перекрестный переключатель. Снаружи он ничем не отличается от обыденных выключателей либо проходных и имеет четыре клеммы.
Сначала и конце линий инсталлируются проходные, как и на прошлых схемах. Перекрестный же размещается между ними. Через него проходят по два провода от каждого выключателя, и переключаются между собой в крест. Схема подключения смотрится следующим образом:
Все подробности о том, что такое проходные и перекрестные выключатели, также о том, как их верно подключить, вы узнаете в этой статье.
Вероятные ошибки при монтаже
Более распространены ошибки подключения:
-
Разрыв нуля заместо фазы. Может встречаться не только лишь на проходных, но и на обыденных выключателях. При неверном подключении, если вывернуть лампочку из осветительного прибора, фаза не будет определяться ни на одном проводе. При правильном – на одном устройстве будет одна фазная жила, а на других ни одной.
Неувязка устраняется методом переподключения проводов в распределительной коробке, если найдена лишь на одном аппарате. Или изменяется местами фазный и нулевой провод на самом выключателе, если неисправность найдена на всей групповой полосы.
Определяется 2-мя методами:
- В первом выкручивается лампочка и попеременно каждый выключатель щелкается, дабы найти в разных композициях фазу патрона. При неверном подключении она будет временами появляться на обоих контактах.
- Во 2-м методе снимается один из выключателей, и лампа накаливания попеременно подключается к проводам из подрозетника. При неверном подключении в одной их 3-х композиций контрольная лампочка зажгется в полную силу.
При правильном в чередовании состояний лампы осветительного прибора и контрольной или обе не пылают, или работают в полсилы. Дабы поправить ошибку необходимо переподключить провода в распределительной коробке. Также следует смотреть и за тем, дабы жилы снутри обмотки не ломались. Потому не гните провода очень сильно, дабы не пришлось увеличивать нужную длину.
Подключить проходной выключатель не так трудно, как кажется на 1-ый взор. Довольно верно осознавать его механизм работы, назначение и отлично разобраться в схеме подключения, следуя маркировкам на корпусе устройства. Выполнив все верно, вы будете полностью услаждаться удобством управления освещения сходу из нескольких мест.
