Подключение питания к светодиодной ленте

Светодиодная лента – это светотехническое изделие, сделанное с внедрением светодиодов, которые умеренно расположены на гибкой монтажной плате.

Светодиодные ленты различаются по цвету свечения, типу применяемых светодиодов и плотности их размещения на монтажной плате, направленности свечения, степени защиты, мощности и напряжению питания.

Главные правила подключения

Когда встает вопрос, как подключить светодиодную ленту к тому либо иному источнику питания, необходимо вначале ознакомиться с основными правилами подключения схожих источников света, каковыми являются:

1. Мощность и световой поток, должны обеспечивать требуемую освещенность в месте установки.
2. Источник питания, применяемый для подключения, должен владеть мощностью большей, чем установленная мощность монтируемой светодиодной ленты. Припас мощности, должен составлять более 20,0 %.
3. Степень защиты источника света, должна соответствовать условиям ее эксплуатации.
4. Схема подключения и напряжение питания, должны соответствовать техническим характеристикам устройства.

Варианты подключения светодиодной ленты

На практике применяется несколько вариантов подключения источников света на базе светодиодов, в том числе и смонтированных на гибкой монтажной плате, которые зависят от технических черт данного источника света и места его монтажа.

Подключение к сети напряжением 220 В

Главным источником питания для всех светотехнических устройств, в том числе и светодиодных осветительных приборов, является электрическая сеть напряжением 220 Вольт частотой 50 Гц, что закономерно, т.к. эти характеристики соответствуют групповым линиям в сетях электрического освещения потребителей.

Подключение светодиодных лент может быть выполнено 2-мя методами: конкретно к питающей сети и средством установки блока питания.

Методы подключения к сети электроснабжения:

1. Подключение к электрической сети, без блока питания.

Для подключения по этому методу, нужно выполнить определенную доработку светодиодной ленты и собрать схему, обеспечивающую работу устройства, что определяется техническим чертами светодиодов (напряжение 12 Вольт неизменного тока).

Лента разрезается на равные части, после этого выход 1-го отрезанного участка, соединяется со входом следующего (плюсовые электроды соединяются с минусовыми) и таким макаром собираются все разбитые участки.

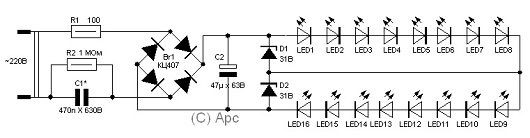

Для включения приготовленной, разрезанной и соединенной обозначенным методом ленты, собирается электрическая схема, обеспечивающая включение в электрическую сеть напряжением 220 В и нормальную работу присоединенных светодиодов:

1. Подключение с внедрением блока питания.

При использовании блока питания, который, обычно, идет в комплекте поставки, доработок не нужна.

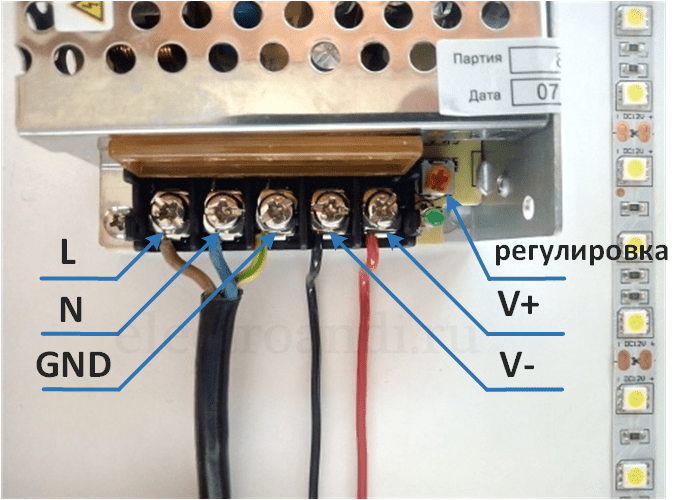

На комплектно поставляемом блоке имеется маркировка, в согласовании с которой и осуществляется подключение средством контактного соединения.

Если по некий причине маркировка отсутствует, то необходимо управляться следующими правилами при выполнении подключения:

• Выведенный из блока питания проводник красного цвета значит, что это он подключен к контакту «плюс» схемы, а другого цвета (синий, черный и т.д.) – что к контакту «минус».
• Соединение проводов, выведенных из блока питания и контактов светодиодной елены, должно быть надежным и заизолированным. Соединение может быть выполнено средством установки соединительной колодки либо способом пайки.

При подключении схожих систем освещения к сети напряжением 220 Вольт могут быть применены особые устройства (диммеры), с помощью которых можно регулировать режимы работы и производить дистанционное управление ими.

При подключении нескольких светодиодных лент, нужно держать в голове, что:

• Делать последовательное их подключение не лучше, т.к. в данном случае напряжение на 2-ой и последующих лентах будет падать, что отразиться на их свойствах (сила свечения и т.д.), также это приведет к тому, что 1-ая, будет лишне перенагреваться.
• Мощность блока питания, должна соответствовать мощности всех подключаемых к нему источников света.

При подключении светодиодных лент различного свечения (RGB – свечения), подключение осуществляется с помощью электронных контроллеров (диммеров). При таком методе подключения схожих систем, необходимо не забывать, что:

• Подключение осуществляется средством 4 контактов, при всем этом какой-то из них общий, а три других — отвечают за работу цветовых режимов устройства.
• Маркировка, которая наносится на корпусе диммера, соответствует:
• «V +» — это общий провод питания ленты;
• «G» — для зеленоватого цвета свечения;
• «R» — для красного цвета свечения;
• «B» — для синего цвета свечения.
• Если мощность применяемого диммера меньше, чем мощность подключаемой нагрузки, то необходимо пользоваться особыми усилителями, которые обеспечат обычный режим работы устройства.
• При использовании усилителя, для него должен быть предусмотрен отдельный блок питания.

Подключение к компу

Очередной из методов подключения светодиодной ленты, это пользоваться компом, который есть фактически в каждой семье, вне зависимости от места и критерий проживания.

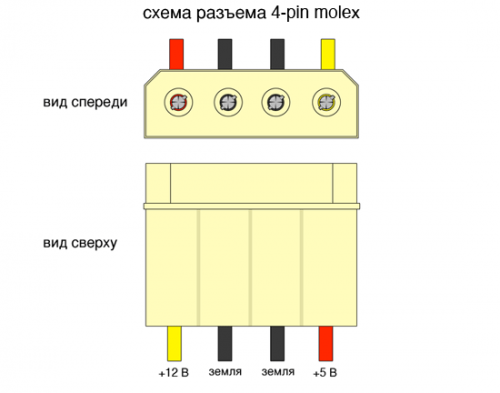

Для подключения могут быть применены разные типы разъемов, которыми обустроен компьютер, это: molex-разъем 4 pin либо usb-разъем.

Подключение осуществляется следующим образом, с внедрением

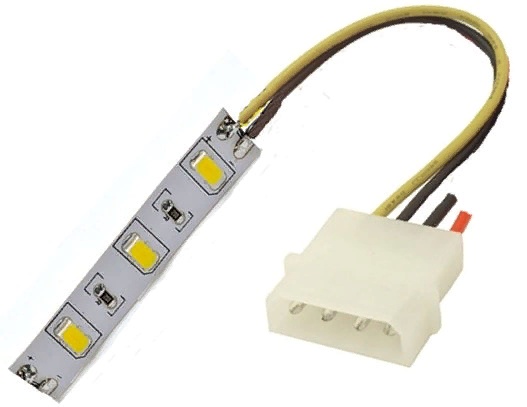

При таком варианте подключения, контакты светодиодной ленты соединяются со штекером разъема, при всем этом необходимо учесть распиновку данного вида соединения.

Всего, в usb-разъеме, четыре контакта, два из которых служат для передачи инфы, выводы №2 и №3 белоснежного и зеленоватого цвета, и два питающих контакта — №1 и №4 красного и темного цветов. Красный провод определяет задаваемое напряжение (5,0 В), а черный – это «земля».

Для включения в работу светодиодного источника света будет нужно резистор, который необходимо смонтировать в плюсовой провод питания, и преобразователь напряжения, повышающий напряжение на выходе, с 5,0 до 12,0 Вольт.

После выполнения данной операции (установка резистора) и включения в цепь питания преобразователя напряжения, можно включать в работу приготовленную светодиодную ленту.

Данный разъем находится на системном блоке любого компьютера, потому всегда есть возможность им пользоваться, при всем этом напряжение на выходе системника, составляет нужные 12,0 Вольт.

При использовании разъема данной конструкции, распиновка проводов и контактов смотрится следующим образом:

Для подключения светодиодного осветительного прибора пригодятся желтоватый и один из черных проводов (контактов), остальные контакты не требуются.

На ленте, обычно, указана маркировка «+» и «-», потому плюсовой контакт светодиодов соединяется с желтоватым проводом, а минусовой – с черным.

Для подключения штекера данного типа, нужно снять крышку с системного блока и выполнить соединение разъемов.

Как подключить в машине

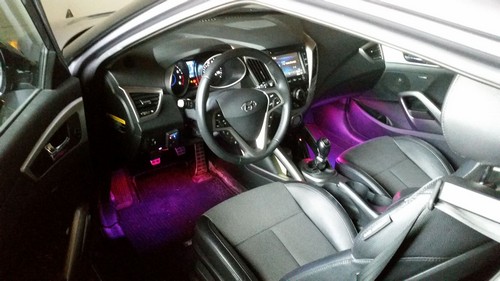

Некоторые автолюбители применяют светодиодные ленты для придания своим автомобилям элегантного вида, при всем этом у них появляется вопрос: как выполнить подключение такового источника света.

Бортовая электрическая сеть автомобиля работает на напряжении 12,0 Вольт неизменного тока, что соответствует характеристикам, обеспечивающим работу светодиодов. В связи с этим, ленты 1-го типа свечения можно подключить через прикуриватель автомобиля либо через блок предохранителей.

При использовании лент RGB – свечения, будет нужно установка электронного блока, который также можно подключить через прикуриватель либо блок предохранителей.

Светодиодная лента на кухне

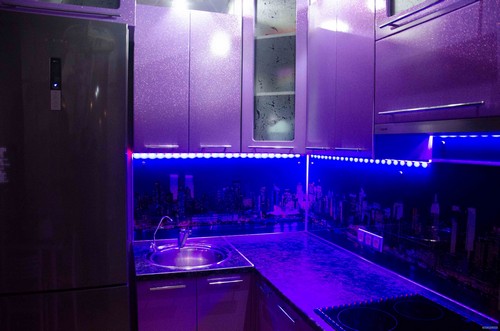

Отдельная тема для обсуждения, это размещение светодиодных лент на кухне.

В данном случае метод подключения находится в зависимости от типа свечения устройства и места его расположения.

Критериями, обеспечивающими безаварийную и успешную эксплуатацию светодиодных лент на кухне, являются:

• подключение к электрической сети кухонного места средством установки стабилизатора напряжения, обеспечивающего преобразование переменного напряжения 220 Вольт частотой 50 Гц, в неизменное — 12 Вольт.
• внедрение электронных устройств (контроллеров), при использовании светодиодных лент RGB – свечения.
• мощность стабилизатора напряжения и применяемых устройств управления, должны соответствовать мощности подключаемых к ним светодиодных лент.

Светодиодные ленты, это современное светотехническое устройства, которые обширно применяется в системах местного освещения и в качестве подсветки разных частей строй конструкций, строительных форм и частей дизайна.

Благодаря простоте выполнения монтажных работ, смонтировать таковой источник света под силу человеку, не обладающему особыми способностями и познаниями.

Светодиодная USB лента работающая от ПК (компьютера)

Сейчас рынок предлагает огромное количество вариантов организации освещения места за компом либо рабочей зоны около него. Как один из более хороших — это светодиодные ленты, электропитание которых осуществляется от USB разъема. В этой статье разберем, какие светодиодные ленты можно подсоединять к USB порту, схемы подключения, некоторые аспекты и особенности. Также разглядим технологию запитывания светодиодной ленты конкретно от блока питания компьютера.

Зачем подключать светодиодную ленту к компу

В зоне расположения компьютерной техники нередко бывает, нужен установка дополнительного освещения. К примеру, дабы не применять основное освещение комнаты. Оно может мешать другим членам семьи при использовании компьютера в темное время суток. Либо отключаться в целях экономии. Света от монитора может быть недостаточно. Также наличие фоновой подсветки упрощает нагрузку на зрение при работе на ПК.

Вариант подсветки USB лентой самого системного блока Подсветка рабочего места компьютера светодиодной лентой

Электропитание светодиодной ленты от ПК позволяет решить эти препядствия. Установка ленты вероятен в любом нужном месте и для выполнения разных функций:

• фоновая подсветка монитора;
• подсветка клавиатуры;
• дополнительное освещение рабочей зоны.
• декоративное оформление стола либо интерьера помещения.

Запитать ленту может быть через USB выход либо от впрямую от БП компьютера. Использование таких источников питания устраняет от необходимости:

• протягивать дополнительные провода, которых около компьютера всегда предостаточно и они нередко запутываются;
• занимать место в розетке, которого тоже время от времени не хватает, в особенности при наличии дополнительной оргтехники.

Внедрение светодиодной ленты USB позволяет сберечь электропотребление, так как лента берет малость – до 5 Вт.

Какие светодиодные ленты можно подключить к ПК через USB

На выходе в USB порте компьютера уровень напряжения не высок (до 5 вольт). Вариантов для подключения в главном два:

1. Подключение готовой модели светодиодной ленты со интегрированным преобразователем и USB штекером. Такая лента промышленного выполнения предполагает напряжение на входе 5 В, для эксплуатации нужно просто подключить ее к USB порту.
2. 2-ой вариант – это сборка схемы с внедрением светодиодной ленты 12 В и преобразователя уровня напряжения с 5 В на 12 В.

Также светодиодные ленты подключаемые к USB порту делятся по излучаемому цвету:

• Монохромные – испускает белоснежный неизменный свет;
• RGB либо трехцветные – испускает три главных цвета, красный, зеленоватый и синий.

Особенности подключения

Подсоединение светодиодной ленты через USB порт осуществляется в случае невозможности либо нежелания лезть вовнутрь компьютера, также при использовании ноутбука. При сборке схемы нужно учитывать, что для питания ленты нужен уровень напряжения — 12 В. Для этого необходимо сделать либо приобрести в магазине радиодеталей уже готовый преобразователь напряжения с 5 на 12 В.

Стоит учитывать, что USB порт выдает менее 500 мА. При внедрении в схему преобразователя, сила тока миниатюризируется до 200 мА. Потому следует применять светодиодную ленту с такими либо наименьшими параметрами по силе тока.

Для сборки преобразователя можно применять заводской ШИМ – контроллер, к примеру LM2577, это понизит количество деталей преобразователя. Также нужны следующие детали согласно схемы: USB штекер, соединительный шнур.

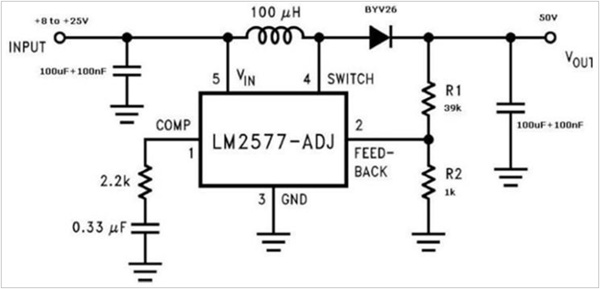

Схема преобразователя для подключения светодиодной ленты к ПК

Данная схема считается универсальной, и дает возможность получать на выходе необходимое напряжение. Его характеристики зависят от резисторов R1 и R2. В конечном итоге выходит широтно-импульсный преобразователь. Емкость конденсаторов на входе и выходе питания должна быть в интервале обозначенном на схеме. Эти конденсаторы созданы для сглаживания пульсаций неизменного напряжения.

Резистор и конденсатор на выводе 1 являются частотозадающей цепью. Их характеристики нужно соблюдать верно по схеме. Индуктивность катушки между точками 4 и 5 должна быть верно 100 мкГн. Особенным условиям должен соответствовать диодик. Он должен владеть высочайшим быстродействием, и к тому же маленьким понижением напряжения на переходе. Лучший вариант частотный диодик Шоттки. Марка диодика не сильно принципиальна, так как в этой схеме малозначительный уровень напряжения и тока.

Дальше нужно подсоединить провода и USB разъем. Для этого комфортно применять разборный USB штекер. В нем имеются 4 контакта. Для подключения нужны только два по бокам, которые и производят питание. Их полярность можно найти хоть каким устройством для замера напряжения, подключив штекер в гнездо.

Схема устанавливается на печатной плате из фольгированного стеклотекстолита, и в итоге устройство имеет приблизительно таковой внешний облик:

Готовый преобразователь питания для led ленты, подключаемой к компу

При наличии определенных способностей и познаний собрать схожую схему легко. Самое главное верно ей следовать и соблюдать размещение деталей.

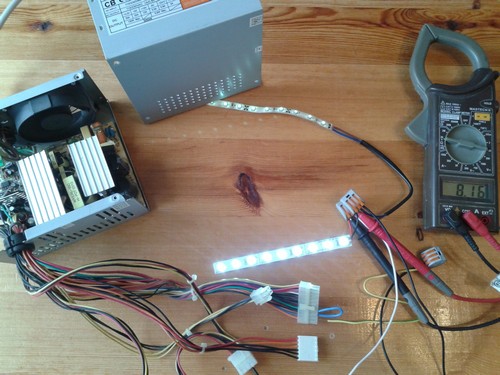

Подключение светодиодной ленты от блока питания ПК

Разработка подключения от блока питания ПК мало проще предшествующего метода. При таком подключении не нужно нарушать гарантийной пломбы на БП и разбирать его. Фактически каждый БП оборудован дополнительными разъемами. Провода могут быть такие:

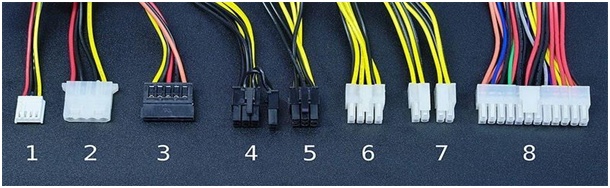

Разъемы блока питания компьютера. В нашем случае используем 1 либо 2 вариант.

Для присоединения светодиодной ленты подходят разъемы 1 и 2 типа. 1-ый служит для подключения уже фактически не применяемого «флопика» для дискет. Номер 2 для подключения винчестера и CD/DVD-ROM. Оба разъема имеют выход 12 вольт, и они доступны для применения. Для подключения необходимы провода темного и желтоватого цвета. Черный это минус.

Техника подключения очень ординарна, от избранного разъема отсоединяются либо просто откусываются нужные провода и припаиваются к светодиодной ленте с соблюдением полярности. Но в предстоящем к данному разъему уже ничего подключить нельзя.

Если разъем планируется применять либо просто не охото нарушать цепь, то можно приобрести переходник, и обрезать провода на нем.

Переходник для БП, который подойдет для подключения led ленты. Использовать необходимо только два провода, другие необходимо заизолировать.

БП современных компов довольно массивные и к ним можно подсоединять светодиодные ленты длиной до нескольких метров. Данные о мощности и силе тока указаны на самом БП. Почти всегда всегда имеется припас по мощности, который можно применять для подсоединения светодиодной ленты.

При расчете длины ленты поможет такая таблица, так как не всегда на лентах имеется информация о потребляемой нагрузке.

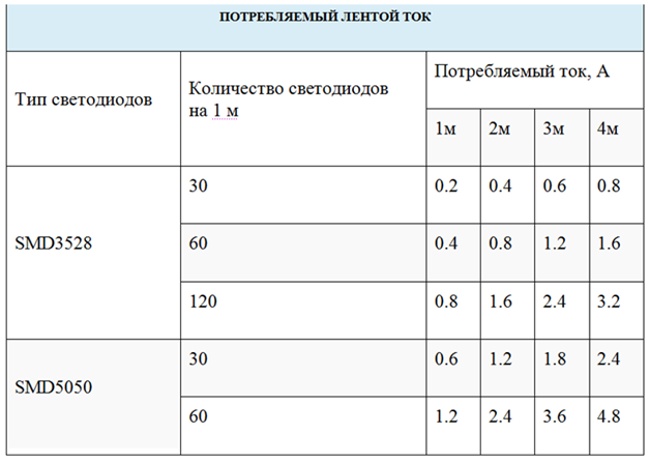

Таблица очень понадобится при расчетах длины подключаемой светодиодной ленты к компу

Примерный расчет длины ленты. Если блок питания имеет припас по току 4 либо более ампера, то можно тихо подключать ленту SMD 3528 с плотностью 120 диодов на метр длиной 4 метра либо 3-х метровую SMD 5050 с плотностью 60 диодов.

Подобно рассчитывается длина и вид ленты при подключении от USB порта.

Готовые решения

Для тех, кто не желает либо просто не много знаком с миром электроники, современный рынок предлагает огромное количество готовых вариантов светодиодных лент подключаемых к USB порту. Снаружи они могут отличаться, но в целом работают они по одному принципу. Примеры готовых решений:

1-ый вариант — светодиодная лента RGB подключаемая к USB порту компьютера 2-ой вариант — одноцветная светодиодная лента для подключения к компу через USB порт

1-ый вариант представляет собой RGB ленту с подсоединенным RGB преобразователем. В комплекте идет пульт управления, который позволяет регулировать яркость цветов и их цвета. 2-ой вариант – монохромная светодиодная лента длиной 30 см. Оба варианта просто подключаются к USB порту и не требуют дополнительных устройств.

Светодиодная лента, подключаемая к USB порту, хороший вариант для организации освещения около компьютера. Ее внедрение позволяет сберечь на потреблении электроэнергии, она не занимает много места, как к примеру настольная лампа. Разработка подключения светодиодной ленты к компу в целом легкая и не просит суровых валютных вложений. К тому же есть огромное количество уже собранных моделей, которые довольно легко подсоединить к USB порту.
